Produkttype	Professionel opvaskemaskine til fællesbrug
Mærke	Colged
Model	Isytech 33
Strømforsyning	Trefaset eller enfaset (H07RN-F kabel)
Maksimalt vandtryk	4 bar (400 kPa)
Maksimal indløbsvandtemperatur	50 °C
Lydtryksniveau	≤ 55 dB (underbord version) eller ≤ 65 dB (hætteversion)
Vaskeprogrammer	15 programmer (standard og specielle)
Harpiksregenereringsfunktion	Ja (valgfri)
Selvdiagnosesystem	Ja, med fejlkoder
Indbygget vandblødgører	Valgfri
Indbyggede doseringsenheder	Rengøringsmiddel og skyllemiddel
Automatisk startfunktion	Ja
Rengøring af filterenhed	Ja, aftagelig
Rengøring af vaskearme	Ja, aftagelige
Sikkerhed	Jordforbindelse, flerpolet afbryder, magnetotermisk beskyttelse
Materialer	Rustfrit stål kar, stålkurv, PP-komponenter
Ca. vægt	80-100 kg
Ca. mål (L x B x H)	600 x 600 x 850 mm
Maks. drænhøjde	1 m med drænpumpe

Ofte stillede spørgsmål - Isytech 33 Colged

Hvordan starter man en vask cyklus?

Tænd for maskinen med ON/OFF knappen, vælg program med PROGRAMVALG knapperne, tryk derefter på START. Statuslinjen blinker under cyklussen og bliver grøn ved afslutning.

Hvad gør man, hvis opvaskemaskinen viser en fejl?

Se kapitlet om selvdiagnose for at identificere fejlkoden (f.eks. E-01 for dræning). Kontroller filtre, drænslange og overløb. Hvis problemet fortsætter, kontakt en autoriseret service.

Hvordan rengør man filtre?

Tøm karret, fjern kurvene, tag det integrerede filter op ved at løfte halvfiltrene i håndtaget, rengør dem grundigt, og sæt alt tilbage på plads.

Hvordan regenererer man vandblødgøreren?

Når meddelelsen rEG blinker, tøm apparatet, åbn saltbeholderen, hæld 250-300 g regenereringssalt i, luk, vælg rEG cyklus og start den.

Hvordan indstiller man vandets hårdhed?

Gå til konfigurationsmenuen (ON/OFF og SPECIALPROGRAM knapperne holdes nede i 5 sekunder), indstil dH efter tabellen: værdi fra 1 til 9 svarende til franske eller tyske grader.

Kan jeg bruge klorbaseret rengøringsmiddel?

Nej, det er strengt forbudt at bruge klorbaserede eller hypochloritbaserede rengøringsmidler. Brug kun egnede produkter.

Hvordan dræner man apparatet ved dagens slutning?

Sluk for apparatet, fjern det integrerede filter, tag overløbet af, vent til karret er tomt. For versioner med pumpe, vælg dr cyklus og start den.

Hvad gør man, hvis drænet er tilstoppet?

Kontrollér, at drænslangen ikke er bøjet eller klemt, rengør vandlås og filtre. På modeller med overløb skal det fjernes før en dræncyklus.

Hvordan aktiverer man automatisk start?

Med lågen åben og apparatet tændt, hold START knappen nede i 5 sekunder, indtil AS vises. Den valgte cyklus starter når lågen lukkes.

Hvilke specielle programmer er tilgængelige?

De specielle programmer inkluderer ECo (økonomisk), Act (genstridigt opvask), StEE (bestik), REFr (vandskift), PLAe (tallerkener), GLR5 (glas), Long (kontinuerlig), SRn (hygiejne med A0=30), osv.

BRUGSANVISNING Isytech 33 Colged

Fabrikanten forbholder sig enhver lovmaessig ejendomsret i forbindelse med nervaerende dokument, med forbud mod at gengive det og udbrede det med hvilket som helst middel.uden dennes skriftige tilladelse dertil.

Fabrikanten forbeholder sig retten til at foretage ændringer uten varsel med det formal at foretage de udbedringer, som skonnen nadvendige.

Læs omhyggeligt brugerhändbogen, før maskinen startes. De indeholdte advarsler giver vigtige oplysninger om sikkerheden i de forskellige faser af installation, brug og vedligeholdelse. Manglende overholdelse af instructionerne i/DDne dokumentation kan påvirke maskinens sikkerhed og få garantien til at bortfalde øjeblikkeligt.

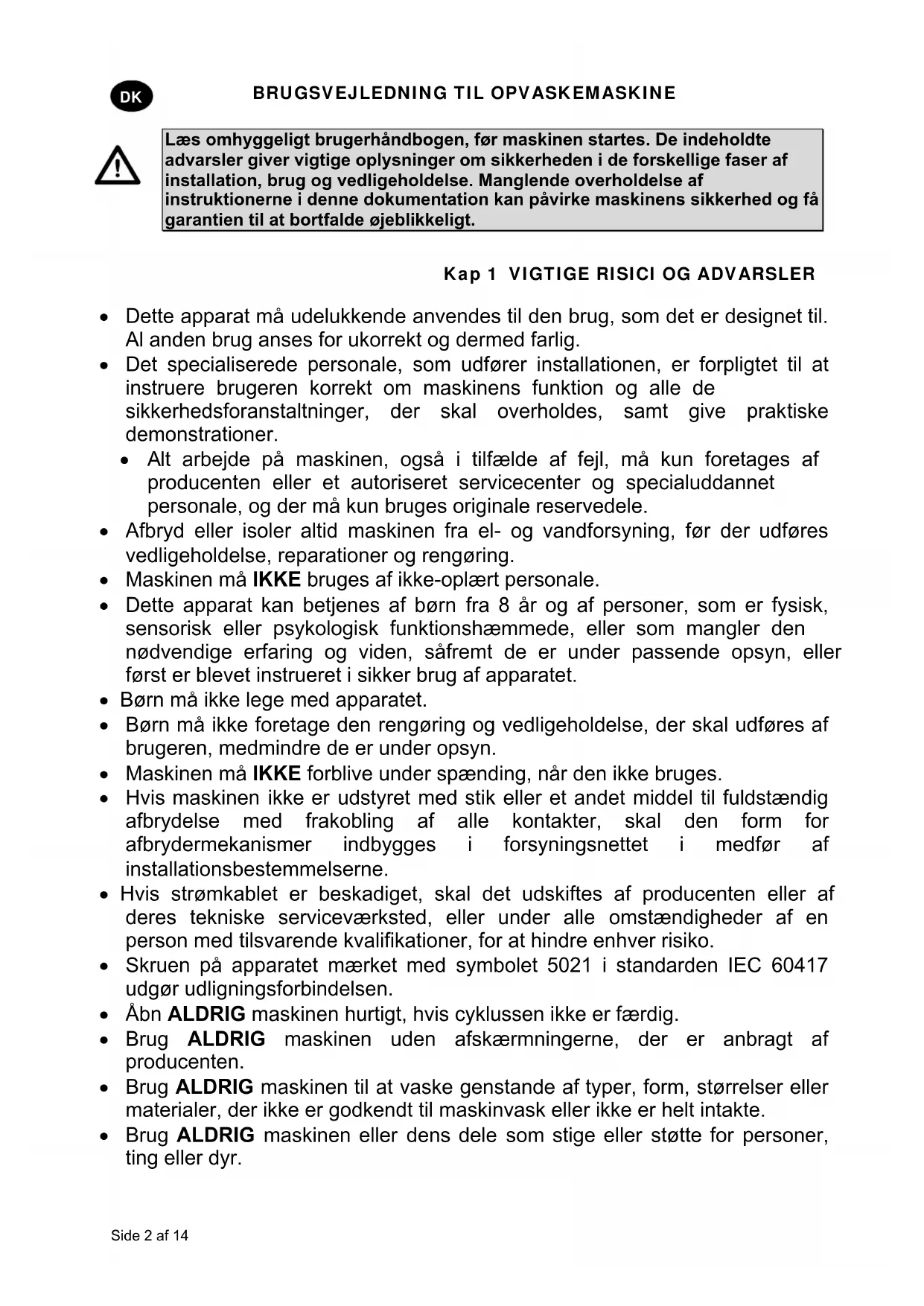

Kap 1 VIGTIG RISICI OG ADVARSLER

• Dette apparat på udelukkende anvendes til den brug, som det er designet til. Al,andenbrug anses forukorrekt og dermed farlig.
• Det specialiserede personale, som udfører installationen, er forpligtet til at instruere brugeren korrekt om maskinens fonction og alle desikkerhedsforanstaltninger, der skal overholds, damit give praktiske demonstrationer.
• Alt arbejde på maskinen, ögså i tilfælde af fejl,鬆 kun foretages af producenten eller et autoriseret servicecenter og specialuddannet personale, og der鬆 kun bruges originale reservedele.
• Afbryd eller isoler altid maskinen fra el- og vandforsyning, før der udfores vedligeholdelse, reparationer og rengøring.
• Maskinen må IKKE bruges af ikke-oplaert personale.
• Dette apparat kan betjenes af børn fra 8 ør og af personer, som er fysisk, sensorisk eller psykologisk Funktionshæmmede, eller som mangler denNOPdvendige erfaring og viden, safremt de er under passende opsyn, uller først er blevet instrueret i sikker brug af apparatet.
• Børn må ikke lege med apparatet.
• Børn pågressive foretage den rengøring og vedligeholdelse, der skal udføres af brugeren, medmindre de er under opsyn.
• Maskinen må IKKE forblive under spænding, när den ikke bruges.
• Hvis maskinen ikke er udstyret med stik eller et andet middel til fuldstændig afbrydelse med frakobling af alle kontakter, skal den form for afbrydermekanismer indbygges i forsyningsnettet i medør af installationsbestemmelsene.
• Hvis strømkablet er beskadiget, skal det udskiftes af producenten aller af deres tekniske serviceværksted, eller under alle omstændigheder af en person med tilsvarende kvalifikationer, for at hindre enhver risiko.
• Skruen på apparatet mærket med symbolet 5021 i standarden IEC 60417 udgør udligningsforbindelsen.
  Abn ALDRIG maskinen hurtigt, hvis cyklussen ikke er færdeg.
• Brug ALDRIG maskinen.uden afskærmningerne, der er anbragt af producenten.
• Brug ALDRIG maskinen til at vaske genstande af typer, form, størrelser eller materialer, der ikke er godkendt til maskinvask eller ikke er helt intakte.

• Brug ALDRIG maskinen eller dens dele som stige eller stotte for personer, ting eller dyr.

• Overbelast ALDRIG de frontbetjente maskiners abne lage, som kun er dimensioneret til at understotte kurven fyldt med service.

• Kom ALDRIG de bare hænder i vaskeoplønsningerne.
  Vaelt ALDRIG maskinen after installationen.
• Hvis man opdager en fejl eller lækage, skal strømforsyningen straks afbrydes og vandtilførslen lukkes.
• Anbring/DD: opvaskemaskinen i nærheden af varmekilder over 50^
  Lad ALDRIG opvaskemaskinen vare udsat for vind og vejr (regn, sol osv.)
• Opvaskemaskinen må ikke installereres udendørs,uden passende aftskærmninger.
• Brug aldrig et vaskeprogram.uden overləbet,hvis monteret.
• Naerm aldrig magnetiske genstande til maskinen.
• Brug/DD: i. 100
• Installatoren er forpligtet til at kontrollere, at jordforbindelsen er effektiv.
• Ved testens aflsutting er installmentoren forpligtet til at udstede en skriftlig erklæring vedrørende den korrekte installation og test i overensstemmelse med alle regler og forskrifter.
• Foretag ALDRIG ændringer af positionen, og pil ikke ved de elementer, maskinen bestar af, daalandne handleringer ville kinne bringe maskinsikkerheden i fare.
• Lydtryksniveaui medfor af EN ISO 4871

LpA maks. = 55 dB Kpa = 2,5 dB for underbordsmodeller
LpA maks. = 65 dB Kpa=2,5 dB for hættemodeller
LpA maks. = 76 dB Kpa = 1,5 dB for grovipaskemodeller

• Maksimumtemperatur for vandforsyningen: 50^
• Maksimumtryk for vandforsyningen: 4 bar (400kPa)
• Apparatet skal vare permanent forbundet til vandforsyningen.
  Vask畸形apparatetvedasprjdetmedvandellermd.
• Maksimal højde for afløbet

I gulvhjde pa modeller med overlobsmekanisme
Maksimal hjde 1 m pa modeller med aflbspumpe

1.1 Normale driftsforhold

Rumtemperatur: 40^ / 4^ (gennemsnit 30^ )

Hojde : indtil 2000 meter

Relativ fugtighed : Max 30% ved 40^ / max 90% ved 20^

Kap 2 FORORD

Advarsler:

Opbevar al dokumentationen omhyggeligt i nærheden af maskinen, udlever den til teknikere og operatører til deres brug og hold den intakt over tid gennem en sikker placering med eventuelle kopier til hyppige opslag

Operatoren skal lase, forsta og lare manualen, f# der pabegyndes arbejder pa maskinen.

Maskinen er udelukkende beregnet til professionel opvask for fællesskaber, hvorfor installation, brug og vedligeholdelse under alle omstændigheder skal udføres af uddannet personale, der overholder producentens anvisninger.

Garanti:

Producenten fraægger sig ethvert ansvar for skader på ting eller personer forårsaget af manglende overholdelse af givne instruktioner eller forkert brug af maskinen.

Undladelse af at ffolge instruktionerne i donne dokumentation kan pavarke maskinens sikkerhed og fagarantien til at bortfalde ojeblikeligt.

Installationer og reparationer udført af u autoriserede teknikere erler brug af uoriginale resededele fár garantien til at bortfalde øjeblikeligt.

Opbevaring:

Transport og opbevaring: -10 °C til 55 °C med toptemperatur indtil 70 °C (max 24 timer)

Kap 3 INSTALLATION

Korrekt installation er afgorende for en velfungerende maskine. Nogle af de data, der kræves for installation af maskinen, er angivet på typepladen placeret på højre side af maskinen og en kopi på forsiden af/DDne manual.

Installationen ma kun udffores af kvalificerede og autoriserede teknikere.

3.1 Udpakning

Kontroller emballagens fuldstændighed og skriv eventuelt fundne skader på følgedesden. Nar emballagen er fjernet, skal det kontrolleres, at maskinen er intakt; hvis maskinen er beskadiget, skal forhandleren og transportøren, som har udførrtransporten, straks kontaktes via fax ell er anbefalet brev. Hvis skaderne er af en sādan art, at de kan ødelægge maskinens sikkerhed, ma den ikke installereresEller bruges før en kvalificeret teknikers indgrep.

Emballagens elementer (plastikposer, ekspanderet polystyren, som osv. ...) ma ikke afterlades inden for børns og kæledyrs rækkevidde, idet de udgør en mulig farekilde.

3.2 Placering

• Kontroller at der i installationsområdet ikke findes eller er utilstrækkeligt beskyttede genstande og materialer, der kan blive beskadiget af vanddamp, som kankommen ud fra maskinen under driften.
• Før vaskemaskinen placeres, skal der i lokalet sorges for de nødvendige installationer, el, vandforsyning og afløb.
• I tilfæle de af indbygning af maskiner med enkeltlagede vægge skal man sorge for mindst 10 mm plads mellem maskinvæggene og de tilstødende overflader.

• Gulv eller indbygningsrum skal dimensioneres under hensyntagen til opvaskemaskinens samlede vægt.

• For at sikre stabiliteten installereres og nivelleres maskinen på sine fire ben.

• Denne maskine er kun egnet til fast tilslutting, andre installationsløsninger skal ære aftalt og godkendt af producenten.
  Fjern vaskemaskinens beskyttelsesesfilm, for den startes.

3.3 Eltilslutning

• Der bør vare en hovedafbryder, der afbryder alle kontakter inklusive den neutrale, med en afstand mellem de abne kontakter på mindst 3 mm og med termomagnetisk sikkerhedsdudløsning eller tilkoblet sikringerne, der skal vare dimensioneret eller kalibreret i overensstemmelse med den specificerede kapacitet på maskinens typeskilt.
• Hovedafbryderen skal vare på ledningen iærheden af installationen og ma udelukkende vare beregnet til maskinen på det tidspunkt.
• Spænding og netfrekvens skal stemme overens med typepladens.

• Der skal vare et effektiv jordforbindelsesanlag i henhold til gaelende standarder for forebyggelse, operatorens og maskinens sikkerhed.

• Dette apparat er i overensstemmelse med certificeringen EN/IEC 61000-3-11, hvis impedansen i systemet Z_sys erindre end aller lig med Z_max i interfacepunktet mellem brugerens forsyningsystem og det offentlige net. Det er installmentorens erler apparatets brugers ansvar at kontrollere, at apparatet udelukkende er koblet til en forsyning med et impedanssystem Z_sys , der erindre end aller lig med Z_max

	Zmax
Grovipvaskemaskine	0,21 Ω
Hættemaskine	0,24 Ω
Underbordsmaskine	0,41 Ω

• Forsyningskabet skal vare af typen H07RN-F med kontinuierlig strømkapacitet på ledningen ved 60^ :

• Trefaset maskine

-5x2,5 mm^2 op til 20 A
-5x4 mm^2 op til 30 A
-5x6 mm^2 op til 38 A
-5x10 mm^2 op til 54 A

• Enkeltfaset maskine

-3x1,5 mm^2 op til 16 A
-3x2,5 mm^2 op til 25 A

• Ma ikke sættes under træk eller klemmes under normal drift eller rutinemæssig vedligeholdelse.
• Apparatet skal desuden varekoblet til et udligningsystem, hvor tilkoblingen foretages med en skrue mærket med symbolet 5021 for IEC 60417.
• Udligningslederen skal have et tværsnit pa 10mm^2
  Overhold polariteten vist på ledningsdiagrammet.
• For yderligere informationer henvises til ledningsdiagrammet.

Det er forbudt at bruge multistik, adaptere, kabler af utilstrækkelig type og tværsnit ell er med forlængersamlinger, der/DDke overholder de gældende tekniske standarder.

3.4 Hydraulic tilstutning

Maskinen skal tilsluttes vandforsyningen via en flexslange. Mellem vandforsyningen og maskinens magnetventil skal der vare en stophane. Stophanen skal installeres i nærheden af maskinen.

Vandforsyningen, temperatur og tryk, skal vare i overensstemmelse med det, der er angivet pa typepladen med maskinens tekniske data.
- Kontroller, at forsyningskapaciteten ikke er på under 20 l/min.
- Hvis vendets hårdhed er over 14^ (8 °dH), anbefales det at bruge maskinen med et indbygget blødgoringsanlaeg. Hvis vendets hårdhed er over 35^ (19,5 °dH), skal der installereres et eksternt blødgoringsanlaeg før magnetventilen.
- Pä maskiner.uden blodgøringsanlaeg, hvor vendetsHardhed er over 14 ^ f (8 ^ dH ), skal der installereres et eksternt blodgøringsanlaeg for magnetventilen.
- Ved meget hège koncentrationer af mineralske rester i vand med høj ledningsevne foreslås installation af et demineraliseringsanlaeg.
- Maskiner beregnet til anvendelse med aftsaltet vand erer med en hj koncentration af natriumklorid skal bestilles specifikt, da der kræves specielle materialer til deres fremstilling.
- Brug ikke demineraliseret vand til Forsyning af maskiner udstyret med varmeindvindingsapparater med genbrugsbatterier i kobber. I sä fald skal man bestille en model med batterier med rustfri stärlr.

Frit aflob

3.5 Tilslutning til aflob

• Udlobsrøret skal udgøres af en fri vandlås af passende størrelse inden for rækkevidde af afløbsrøret, der leveres med maskinen. Røret skal kunne na læsen utden at blive trukket, tvunget, bukket, klemt, presset eller forceret af noget.
• Tømningen af karret sker ved hjælp af tyngdekraften, sö udledningen bør vare pa et lavereiveau i bunden af maskinen.

Med aflobspumpe (fas pabestilling)

• Hvis aflbet ikke er på et lavere niveau end bunden af maskinen, er det muligt at bruge en version forsynet med aflobspumpe (fas på bestilling).
• I sa fald er aflobets maksimale hjde lig med 1 m.
• Kontroller altid, at aflbet fungerer korrekt og ikke er tilstoppet.
• Enhver,anden løsning skal pa forhand aftales og godkendes af producenten.

3.6 Afpændingsmiddel og vaskemiddel

• Doseringen af afspændingsmiddel og vaskemiddel sker via dispenseren, der som standard er installereret på maskinen, hvis det kræves for modellen.
• Doseringen fastsættes på basis af vendetsHardhed af installatoren, der øgsa vil sorge for kalibrering af delve dispensererne.

F or kalibreringen fortsettes, fydes dispensernes tilforselsrmed pagaelnde produkt.
- Kalibreringen udfores ved de tilsvarende justeringsskruer aller direkte fra kontrolpanelet, hvis det kræves.
Væskeniveauet i beholderen skal vare tilstrækeligt stort ved nedsænkningsrøret; det bør aldrig sænkes ned for at tømme, ej heller fyldes med ætsende eller urene æsker.

Brug aldrig rengøringsmidler, som indeholder KLOR eller HYPOKLORIT.

Det anbefales altid med installation af en automatisk dispenser for vaskemiddel.

Kap 4 BRUG AF MASKINEN

4.1 Oversigt og symboler

Med henvisning til Fig.1:

1	KNAP ON/OFF	5	DISPLAY INFORMATIONER
2	TASTEN VALG AF SPECIALPROGRAMMER	6	STATUSLINJE (LED)
3	KNAP PROGRAMVALG	7	STATUSLINJE (LED)
4	KNAP START

4.2 Taending

Med henvisning til Fig.2:

Tend for strømmen på hovedafbryderen, abn den udvendige vandhane.
- Check for overløb, hvis det findes.
Tryk paa ON/OFF knappen (1).
- KONTROLLINJEN (7) lyser, idet den gär fra rødt til grønt og angiver, at kontrollen er udfør. Hvis der opstår en alvorlig fejl, lyser statuslinjen rødt, og maskinens drift afbrydes. En/DDke alvorlig fej vises med farven orange og gør det muligt at fortsette arbejdet.
- Fyldningen starter automatisk ved taending af maskinen.
- Punktet på displayet blinker, indtil niveauet er næt.
STATUSLINJEN (6) lyser fra top til bund og angiver, at maskinens opvarmning er i gang.
- När arbejdstemperaturen er næt, lyser STATUSLINJEN (6) grønt.
- De optimale betingelser for at starte vasken er næt.

4.3 Forberedelse af kurven

Med henvisning til Fig.3 ffolges folgende regler for at opna en korrekt drift af maskinen.:

• Brug en egnet kurv, fyld den.uden at overbelaste den og.uden at anbringe service/kokkentøj ovenpå hinanden.
• Foretag altid en indledende rensning af service/køkkentøj;aret det ikke i maskinen med indtørredere rester eller faste stoffer.
  Anbring tome beholderepa hovedetikurven.
• Indsæt tallerkener og lignende skråsttillet i kurven med den indvendige overflade vendt opad.
• I bestikkurven indsættes blandet bestik med händtaget vendt nedad.
• Sølv- og rustfrit stålbestik på ikke anbringes i samme bestikkurv, da det vilkte medføre brunering af solvet og en sandsynlig korrosion af stålet.
  Vask straks op for at undgå, at snavset hærdes og sidder fast.
• Brug kun intakt service/køkkentøj og garanteret for maskinvask.

4.4 Valg og start af cyklus

Vaelg et egnet vaskecyklus til typen af service/kokkentj ved gentagne gange at trykke pa knappen PROGRAMVALG (3) aller VALG AF SPECIALPROGRAMMER (2). Displayet viser nummeret pa arbejdscyklussen (Fig.4).
- For at starte programmet trykkes pa knappen START (4), STATUSLINJEN (6) begynder at t blinke, idet den stiger fra bund til top for at angive cyklussens tidsmaesige forlob.
Nar cyklussen er faerdig, lyser linjen gront (Fig.5).
- For hurtig tørring trækkes kurven straks ud af maskinen, nar cyklussen er færdig.
- Hvis man ønsker at standse maskinen før tid, skal man trykke på knappen START (4).

N.B. I versionerne Capot selv-aktiveres den automatiske start after den feste arbejdscyklus: aktiveringen auf de folgende cykler sker säledes automatisk after lukningen auf hætten Denne Funktion bliver vist på displayet med "AS".

4.5 Standardprogrammer

Pr 1	Kort program til service/køkkentøj, der/DD er lidt snavset.
Pr 2	Mellemprogram til service/køkkentøj, der er mellemsnavset.
Pr 3	Langt program ti service/køkkentøj, der er meget snavset.
CLE	Tømningscyklussen og selvensningscyklussen udføres sidst på;dagen.
dr	Tømningscyklus.

4.6 Specialprogrammer (*ekStraudstyr)

Eco	Reducerer energiforbruget ved at udføre en vask med reducere de temperaturer og vandforbrug i forhold til de normale opvaskeprogrammer. Det gode vaskeresultat opnås ved at udnytte virkningen af en langvarig mekanisk vask.
Act	Angives til vask af service med meget snavs, der kan have siddet der i lang tid. Programmet udfører faktisk 2 vaske og 2 skylninger.
Rct2
StEE	Velegnet til vask af gafler, skeer, knife erller andet bestik af alle slags. Dette vaskeprogram har en længere varighed i forhold til de andere vaskeprogrammer bruger hjere temperaturer.
rEFr	Anbefales,ær det er nødvendigt at udføre vask med total udskiftning af vandet i vaskekarret og derefter udføre flere vaske i træk af service, der er snavset med meget fdtstof eller olie. Den totale udskiftning af vandet i karret kræver en længere cyklus.
PLAe	Program til service.
CLRS	Angivet til vask af glas af enhver form og type. Dette program udfører en vask med reduceret skylletid og kræver en lang tørretid.
Long	Kontinuerlig vask. Cyklussen kan afbrydes før tid ved at trykke på startknappen. Efter en kort pause startes skyllefasan. Cyklussen afsluttes automatisk after 12 min.
SRn	Anbefales,ær der er behov for vaske, hvor man skåres desinficering af servicet, der skal vaskes. Dette program foretager en kontrol af temperatur og vasketid ved at beregne konstanten A0. Programmet afsluttes,ær parameteren A0ær nær en værdi på 30. Varigheden er variabel og er i gennemsnit ca. 20 minutter, og vasketemperaturenær 70 C°. N.B. Hvis der er brug for en,anden værdi af A0 end 30,kontaktes en autoriseret tekniker, der vil foretage enænding af maskinens software.
Pr 5	Cyklus, som angives til opnæelse af skinnende glas. Må kun bruges i forbindelse med en ench ed med omvendt osmose.
Pr 6	Langt program ti service/køkkentøj, der er meget snavset (8').
Pr 7	Langt program ti service/køkkentøj, der er meget snavset (10').

Pas pa: tilstedevaerelsen af specialprogrammer varierer afhaengigt af opvaskemaskine modellen.

4.7 Start af automatisk cyklus

Denne fonction gør det muligt at starte den valgte cyklus automatisk after lukning af øren. Den aktiveres på folgende&Made (Fig.6):

• Hvis ikke der er en standardfunktion, skal Funktionen aktiveres fra indstellingsmenuen.
• Med tændt maskine og aben dor holds knappen START (4) trykket ind (i mindst fem sekunder) indtil displayet viser beskeden AS.
• Funktionen deaktiveres ved at trykke iven på START (4) i fem sekunder med aben dør.

4.8 Fjern integreret filter

• Bring vaske- og skyllearme i vinkelret position på kanten af doren ( Fig.7 ) I tilfælde af at opvaskemaskinen er udstyret med en vaskearm med 3 arme, er det nødvendigt at afmontere den for at kinne skifte filtrne i deres helhed.
• Løft hvert halvfilter ved at gribe om händtaget.

4.9 Tømning af maskinen

4.9.1 Maskiner Eden aflobspumpe

• Sluk for maskinen
  Fjern det integrerede filter, hvis det findes (Fig.7A).
  Fjern overlbet ved at trække det opad (Fig.8 B).
• Afvent at karret er helt tomt.
  Hvis det er nødvendigt, fjernes karrets filter og rengøres (Fig.8C).

4.9.2 Maskiner med tomningscyklus (*ekStraudstyr)

Fjern det integrerede filter, hvis det findes (Fig.7).
Hvis det findes, traekkes overlobet ud ved at trakke det opad (Fig.9)
Luk dorenigen.
Vaelg cyklussen dr
Tryk pa knappen START (4) for at starte cyklussen.
- Maskinen udfører en tomningscyklus med selvrensning (*hvis monteret); ved slutningen slukker den.
Hvis det er nødvendigt, fjernes karrets filter og rengøres (Fig.8C).

4.10 Slukning af maskinen

• Tryk på knappen ON/OFF (1), på DISPLAY (5) vises de centrale segmenter stadig for at indikere, at der er spænding.

4.11 Regenerering af harpiks (*ekStraudstyr)

I maskiner med internt afhærdningsanlæg skal man, narr meddelelsen rEG vises på displayet, udføre en regenereringscyklus for at genoprette korrekt Funktion af det interne afhærdningsanlæg. Foretag følgende (Fig.11):

• Tøm og rengør maskinen.
• After at det indbyggede filter er fjernet, abnes saltbeholderen inde i karret.
• Hæld 250 - 300g regenererende salt (køkkensalt ut den tilsætningsstoffer, hvis korn har en diameter pa 1-2 mm) i.
  Tryk laget pah beholderen ingen.
• Sorg for at overlobsindretningen er blevet fjernet.
  Luk doren og taend for maskinen.
  Vaelg ved hjaelp af tasten PROGRAMVALG (3) regenereringscyklussen, indtil meddelelsen rEG vises pa displayet.
  For at starte cyklussen trykkes pa knappen START (4).
• Regenereringscyklussen varer cirka 20 minutter.
• After endt cyklus slukker maskinen.

N.B. Sluk-ilke maskinen, hvis en regenereringscyklus er i gang.

4.12 Visning af informationer

• Hold trykknappen START (4) inde i nogle fä sekunder for at fä vist kedel- og kartemperatur amat det antal cyklusser, som maskinen kan udføre.
  Denne type visning kan bade udfores for og under cyklussen og vises kun et ojeblink.
• Hold trykknappen PROGRAMVALG (3) for at fã vist kedel- og kartemperatur permanent og for alle programmer.
• Du kan deaktivere fonctionen ved at trykke på knappen PROGRAMVALG (3) i nogle få sekunder.

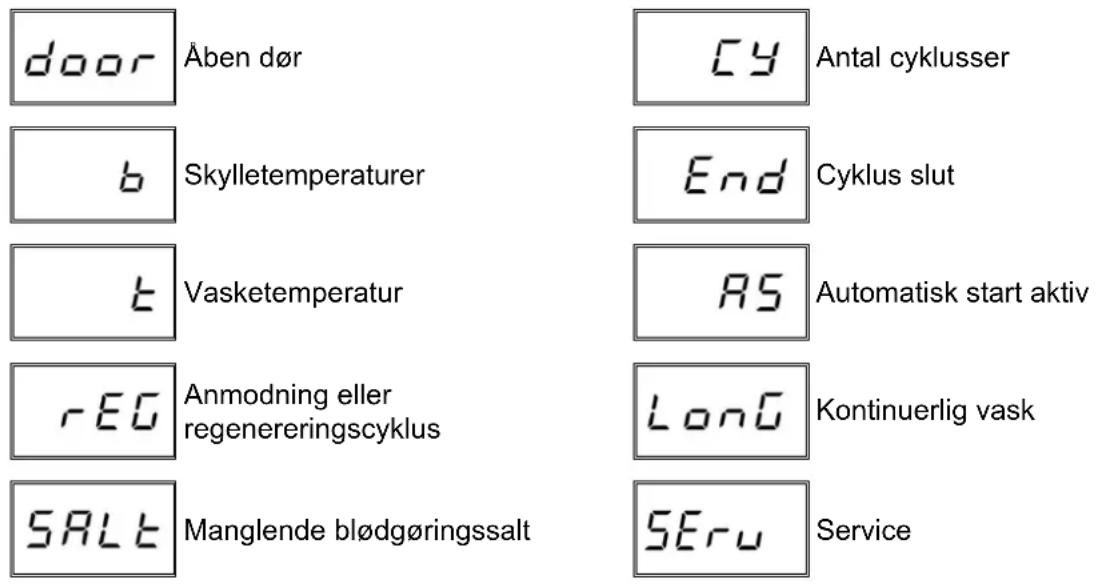

4.13 LiTe over meddeIeIser, der kan vises

4.14 Slut på drift

• Ved dagens slutting tommas maskinen altid som beskrevet i afsnittet "Tomming af maskine".
  Fjern strormforsyningen på hovedafbryderen og luk for den uvdendige vandhane.
• Udfor den rutinemæssige vedligeholdelse og rengør maskinen som beskrevet i afsnittet Vedligeholdelse".
• Hvis det er muligt, skal opvaskemaskinen stå på klem for at forhindre dannelse af ubehagelig lugt inde i maskinen.

Kap 5 VEDLIGEHOLDELS

5.1 Generelle regler

För der udföres vedligeholdelse, tømnes maskinen welt for vand, stromforsyningen fjernes, og den udendørs vandhane lukkes.

Brug ikke vandstråler under tryk, da de vil kinne beskadige det elektriske system.

Vask de udvendige overflader, nár de er kolde, medprodukter specielt fremstillet til vedligeholdse af stål.

I tilfælde af eventuel isdannelse tømnes vendet fra kedlen og vaskepumpen.

5.2 Rengøring

For at sikre maskinens effektivitet skal der jævnligt udfores vedligeholdelse som angivet nedenfor. Det anbefales, at der foretages en jævnlig behandling af saniteten med passende, ikke-korroderendeprodukter, der fãs i handlen.

5.3 Rensning af filteraggregat

Udfor denne procedure ved dagens slutting ellr nar man bemaerker rester af snavs pa filtrene.

1. Fjern og rengør kurvene.
2. Tøm karret ved at følge instruktionerne anfør i afsnittet "Tømning af maskinen".
3. Fjern og rens alle vaskemaskinens*filtre omhyggeligt.
4. Brug ikke-slibendeprodukterller genstandeteil at rengore ståkarret.
5. Ved slutningen af naevnte operationer saettes alle dele omhyggeligt pa plads.

5.4 Rengoring afarme

Vaske- og skyllearmene kan let fjernes for jævnlig rengøring af dyserne og for at forebygge eventuelle tilstopninger og/eller aflejringer.

Fortsaet som folger (Fig.10):

Fjern armene ved at skrue den relevante strammemotrik aller lynkoblingen, hvis der er en sadan, af.
Vask alle dele under rindende vand, rens dyserne grundigt, hvis det er nodvendigt ved hjaelp af en tandstikker aller sma skarpe vaerktjoer.
- Rengør armenes rotationsakser i maskinen og vaske- og skyllevandets udgangsområde.
- Sæt armene på pladsigen og kontROLLER deres frie rotation.

Maskinen er udstyret med et selvdiagnose system, der er i stand til at registriere og identificere en række Funktionsejrl.

Kap 6 SEVLDIAGNOSE

Fejl Beskrivelse af mulige lösninger
	Er-01 Skylingne盗窃. Skylning af tallerkener, køkkentøj mv. blev ikke udført korrekt. Kontroller den korrektre rengøring af skylledyserne.
	Er-02 Manglende vandaflæb. Vandaflobet foretages ikke erfter foretages unormalt. Sørg for, at aflöbsrøret ikke erBOTJEll klemt, og at vandlåsen erfter frittene ikke ertilstopede. Pâ maskiner udstyret med overlæskal dette fjernes, før aflöbscyklussen startes..
	Er-03 Fejl ved genoprettelse af skylletemperatur. Genoprettelsen af kedeltemperaturen har ikke fundet sted inden for den fastsatte tid under vaskecyklussen.. Sluk og genstart maskinen og udfør en ny cyklus.
SAFE	Er-04 Fejl ved vandspåfylnding i kar. Kontroller at vandsilslutningerne er korrekte, og at vandhanen er Åben. Tjek for overlæ, hvis det er monteret. Sluk og genstart maskinen og udfør en ny påfylnding.
	Er-05 Fejl ved termometer i kar. (Aben sonde) Maskinen kan ikke registre værdien af temperaturen i karret. Sluk og genstart maskinen.
	Er-06 Fejl ved termometer i kar. (Sonde kortsluttet) Maskinen registrarer ikke værdien af temperaturen i karret.. Sluk og genstart maskinen.
	Er-07 Fejl ved termometer i kedel. (Aben sonde) Maskinen kan ikke registre værdien af temperaturen i kedlen. Sluk og genstart maskinen.
	Er-08 Fejl ved termometer i kedel. (Sonde kortsluttet) Maskinen registrarer ikke værdien af temperaturen i kedlen.. Sluk og genstart maskinen.
	Er-09 Time out fyldning af kedel: kedel ilkeFYldt. Det er ikke muligt at foretage skylning. Kontroller at vandhanen er Åben. Sluk og genstart og udfør en ny cyklus.
	Er-21 Utilstrækkelig skylning: Skylningen er ikke foretaget med tilstrækkeligt vand. Kontroller, at skylledyserne er korrekt rengjorte. Fejlen blokerer ikke maskinen.
	Er-22 FejI ved genoprettelse af kedeltemperatur: Genoprettelsen af temperaturen i karret har ikke fundet sted inden for den fastsatte tid under vaskecyklussen. Sluk og genstart maskinen og udfør en ny cyklus.
SAFE	Er-5F Elektromekanism sikkerhed: kedlens erller karrets sikkerhedstermostater er aktiveret, ellar karrets sikkerheds-trykrelæer aktiveret.
SAFE	Er-5L Sikkerhedsniveau. Vand niveau i kar ikke korrekt.
	dr t Snavset filter: Vandstanden i karret er ikke korrekt, enten fordi filteret er snavet, eller fordi overlæbet er isat forkert.
ADVARESL! Slukning og afterfolgende start af maskinen "nulstiller" visningen. Hvis problemet fortssætter, after at de givne instruktioner er fulgt, bedes man kontakte det autoriserede servicecenter.

Kap 7 JUSTERINGER OG INDSTALLINGER

Folgende indstillinger bør kun foretages af en autoriseret tekniker.

De parametre, der er anfört nedenfor, kan indstilles, inden installationen aller senere ved at abne indstellingsmenuen som følger:

• Maskine i standby med aben dør.
• Tryk samtidig på knapperne 1 og 2 (ON/OFF og VALG AF SPECIALPROGRAMMER) i 5 sekunder og sæt/nglen CH 12 i (knapperne 3 og 4 for atændre parametren, 1 for atbekræfte).
• Derefter er det ved at trykke gentagne gange pa knappen 1 (ON/OFF) muligt at rulle gennem følgende punkter og aktivere og/eller ændre dem ved hjælp af knapperne 3 og 4 (den ændrede parameter gemmes uten behov for at bekæfte). Listen over parametre kan variere afhængigt af maskintypen.

	Language	Valg af sprog
b	Boiler Temperature	Justering af kedeltemperaturen til programmerne. I versioner med atmossfærisk kedel (skyllepumpe) er der forskellige indstillinger for hvert program (b1 - b2 - b3) Versionerne med atmossfærisk kedel (pumper skyl) er forskellige indstillinger for hvert program (b1 - b2 - b3)
t	Tank Temperature	Indstilling af temperaturen i karret til programmerne. I versioner med skyllepumpe findes der andere indstillinger til hvert program (t1 - t2 - t3)
tH	Thermo - Stop	Aktivering af funktionen Thermostop, der sikrer en korrekt skylletemperatur.
ES	Energy Saving	Aktivering af funktionen Energy Saving, der sikrer en energibesparelse,.nr maskinen er tændt og ikke i brug.
dn	Detergent Pump	Manuel aktivering af opvaskemiddel dispenseren
bn	Rinse Aid Pump	Manuel aktivering af afspændingsmiddel dispenseren
rn	Manual Rinse	Manuel aktivering af skyllepumpen
dt	Dosage Detergent	Doseringsid til opvaskemiddel
bl	Dosage Rinse Aid	Doseringsid til afspændingsmiddel
dH	Water Hardness	Indstilling af vendetsHardhedsgrad i indgangen (maskiner med blødgoringsanlæg): indtast værdierne med henvisning til nedenstående tabel
cc	Set Number Service Cycles	Indstilling og aktivering af cyklustæller, som aktiverer vedligeholdelsessignaler (Service) for eksternt blødgoringsanlæg.Hold alle 4 taster nedtrykket samtidig med slukket maskine og øben dør for at slette ordet "Service".
RA	Autostart Autoenabling	Selvaktivering af automatisk start
dr	Manual Drain	Manuel aktivering af udledningspumpen

After indstilling af de onskede parametre skal man for at afslutte lagringen af det hele trykke knappen 1 ned, indtil stregerne pa linjen vises pa displayet.

7.1 Indstilling af hardheden af det integrerede blodgoringsanlag

Indstil hardsden af forsyningsvandet dH i indstellingsmenen som vist i nedenstaende tabel:

Målt hårdhed dH		Målt hårdhed	dH
°fr	dGH	n°	°fr	dGH	n°
0 ÷ 20	0 ÷ 11	1	41 ÷ 45	23 ÷ 25	6
21 ÷ 25	12 ÷ 14	2	46 ÷ 50	26 ÷ 28	7
26 ÷ 30	15 ÷ 17	3	51 ÷ 55	29 ÷ 31	8
31 ÷ 35	17 ÷ 20	4	56 ÷ 60	31 ÷ 34	9
36 ÷ 40	20 ÷ 22	5

Kap 8 BORTSKAFFALSE

Pá vores Pá vores maskiner findes der ingen materialer, der kræver specielle bortskaffelsesprocedureer.

(Gælder i EU og lande med differentierede indsamlingssystemer)

Mærket vist på produitet og i dets dokumentation angiver, at produitet ikke smides udammen med husholdningsaffald ved slutningen af dets levetid. For at undgå

eventuelle skader pa
milionjeet aller menskers
sundhed som ffolge af
ukontrolleret
bortskaffelse af affald

opfordres brugeren til at adskille dette fra andre typer affald og genbruge det behoigt til fremme for beraedygtig materialegenvinding.

Hjemmebrugere bedes kontakte forhandleren aller den lokale myndighed for oplysning om andersamling og genanvendelse afijkeproduktkype.

Virksomhedsbrugere bedes kontakte leverandoren og lese kobekontraktens betingelser og vilkar.

Dette produit bør ikke bortskaffes sammen med andet erhvervsmæssigt affald.

Direkte genbrugelige	Symboler		Genstand	Materiale	%
	40FE		Plade	Stål	80
	20PAP		Emballagekasse	PAP
	50FOR		Træbord	ISPM15
	05PP		Plastdele	PP, PP+FV
Forbindelser	WEME		Motorer	Sammensætninger	20
			Elektriske dele
			Elektroniske dele
			Dele i gummi	EPDM

Kap 9 MILJØ

BRUG MED RESPEKT FOR MILJØET

Ansvarlig brug af opvaskemaskinen kan bidrage til en bedre miljopavirkning ved at følge små tips i den daglige brug sasom:

Vask kun hele kurve.

Sluk opvaskemaskinen, hvis ikke den bruges.

Hold maskinen lukket, när den er i stand by

Brug passende programmer til graden af snavs.

Fyld maskinen med varmt vand, hvis den opvarmes med gas.

Sorg for, at udledningerne strømmer ind i et ordentligt kloaksystem.

Overskrid jegden anbefalede dosis vaskemiddel.

Producenten forbeholder sig ret til at foretage ændringer på这部分 opvaskemaskine, elektriske, tekniske og æstetiske og / eller udskiftning af dele utden forudgående varsel, hvis这部分 finder det hensigtsmæssigt, for allid at tilbyde et päldeligt produit med lang levetid og avanceret tekologi.

ÖVERSÄTTNING FRÄN ORIGINALANVISINGARNA

4.9.2 Maskiner med tommesyklus (*noen modeller) 9

4.10 S LA OPPVASKMASKINEN AV 9
4.11 R ESIN-REGENERERING (^*EKSTRAUTSTYR) 9
4.12 V ISNING AV INFORMASJON 10
4.13 L ISTE OVER MELDINGER SOM KAN VISES 10
4.14 S KIFTETS SLUTT 10

3.6 Skyllemiddel og vaskemiddel

• Skyllemiddel og vaskemiddel tilfores via maskinensinnebygde dispensere (avhengig av modell).
• Dosen stilles inn av installmenten i henhold til hardheten på vannet, og han/hun justerer ogsa dispensenserne.
  Frd u justerer dem, ma du fylle dispensernes tilforselsslanger med de respektive produktene.
• Enhetene justeres med justeringsskruene, aller direkte fra betjeningspanelet (avhengig av modell).
  Væskenivået i beholderen ma vare tilstrekkelig til at væsken kan tommes. Ikke la den bli helt tom og ikke fyll opp med korrosive eller ureneprodukter.

Du ma ALDRI bruke KlorIN- eller HYPOKLORITT-baserte vaskemidler.

Vi anbefaler at du installerer en automatisk vaskemiddeldispenser.

Kap. 4 BRUKEMASKINEN

4.1 Forklaring og symboler

Med henvisning til Fig.1:

1	PÅ/AV-KNAPP	5	INFORMASJONS-DISPLAY
2	KNAPP for VALG AV SPESIALPROGRAMMER	6	STATUSLINJE (LED)
3	PROGRAMVALG-KNAPP	7	KONTROLLINJE (LED)
4	START-KNAPP

Med henvisning til Fig.2:

4.9.2 Maskiner med tommesyklus (*noen modeller)

För du utförer vedlikehold mä du tømme ut alt vannet, koble fra strømmen og stenge den utvendige vannkranen.

Dette Produktet mä ikke avhendes sammen med annetCOMMERSIelt avfall.

Direkte resirkulbare	Symboler		Emne	Materiale	%
	40 FE		Metallplate	Stål	80
	20 PAP		Kartongemballasje	PAP
	50 FOR		Trepalle	ISPM15
	05 PP		Deler i plast	PP, PP+FV
Sammenshin ger	R A E		Motorer	Sammensatte	20
			Elektriske deler
			Elektroniske deler
			Deler i gummi	EPDM

Kap. 9 MILJØET

MILJØVENNLIG BRUK

En bevisst bruk av oppvaskmakinen kan bidra til a redusere miljopavirkningene dersom du folger disse enkle reglene hver dag:

Vask kun fuller kurver.

Slá av oppvaskmaskinen nár den ikke er ibru k.

Hold maskinen lukket när den er i standby

Bruk programmer som er egnet til smussgraden.

Fyll maskinen med varmt vann dersom dette varmes opp med gass.

Pase at avlopsvannet renner ut i egnet kloakksystem.

Ikke overskrid de anbefalte vaskemiddeldosene.
