BRUGSANVISNING Ultratech 49 NRG Colged

4.4.1 PRE SET 8
4.4.2 PROG 9
4.4.3 Tilpasning af tømningsprogrammer 11

4.5 FORBEREDELSE AF KURVEN....11
4.6 START AF CYKLUS....11
4.7 START AF AUTOMATISK CYKLUS 12
4.8 SLUKNING AF MASKINEN....12
4.9 T∅MNING AF MASKINEN 12
4.10 REGENERERING AF HARPIKS (*EKSTRAUDSTYR) 12
4.11 MASKINER MED EKSTERNE BL∅DG∅RINGSANLÆG 12
4.12 SLUT PÅ DRIFT 13

KAP. 5 VEDLIGEHOLDELSE....13

5.1 GENERELLE REGLER....13
5.2 RENG∅RING....13
5.3 RENSNING AF FILTERAGGREGAT 13
5.4 RENG∅RING AF ARME....13
5.5 DISPENSERE....13

KAP. 6 SELVDIAGNOSE....14

KAP. 7 JUSTERINGER OG INDSTILLINGER....16

7.1 TABEL OVER VANDETS HÄRDHEDSGRAD....18

KAP. 8 BORTSKAFFELSE ....19

KAP. 9 MILJ∅ 19

9.1 BRUG MED RESPEKT FOR MILJ∅ET 19

Producenten bevarer ejendomsretten til dette dokument i henhold til loven, og det er forbudt at reproc offentliggøre det på nogen måde uden forudgående skriftlig tilladelse.

KAP. 1 VIGTIGE RISICI OG ADVARSLER

Læs omhyggeligt brugerhåndbogen, før maskinen startes. De indeholdte advarsler giver vigtige oplysninger om sikkerheden i de forskellige faser af installation, brug og vedligeholdelse. Manglende overholdelse af instruktionerne i denne dokumentation kan påvirke maskinens sikkerhed og få garantien til at bortfalde øjeblikkeligt.

- Dette apparat må udelukkende anvendes til den brug, som det er designet til. Enhver anden brug betragt forkert og derfor farlig.

- Det specialiserede personale, som udfører installationen, er forpligtet til at instruere brugeren korrekt om maskinens funktion og alle de sikkerhedsforanstaltninger, der skal overholdes, samt give praktiske demonstrationer.

- Alt arbejde på maskinen, også i tilfælde af fejl, må kun foretages af producenten eller et autoriseret servi og specialuddannet personale, og der kun må bruges originale reservedele.

- Maskinen må IKKE bruges af ikke-oplært personale.

- Dette apparat kan betjenes af børn fra 8 år og af personer, som er fysisk, sensorisk eller psykologisk funktionshæmmede, eller som mangler den nødvendige erfaring og viden, såfremt de er under passende opsyn, eller først er blevet instrueret i sikker brug af apparatet.

- Børn må ikke lege med apparatet.

- Børn må ikke foretage den rengøring og vedligeholdelse, der skal udføres af brugeren, medmindre de er under opsyn.

- Maskinen må IKKE forblive under spænding, når den ikke bruges.

- Hvis maskinen ikke er udstyret med stik eller et andet middel til fuldstændig afbrydelse med frakobling af kontakter, skal den form for afbrydermekanismer indbygges i forsyningsnettet i medfør af installationsbestemmelserne.

- Hvis strømkablet er beskadiget, skal det udskiftes af producenten eller af deres tekniske serviceværksted, eller under alle omstændigheder af en person med tilsvarende kvalifikationer, for at hindre enhver risiko.

- Skruen på apparatet mærket med symbolet 5021 i standarden IEC 60417 udgør udligningsforbindelsen.

- Åbn ALDRIG maskinen hurtigt, hvis cyklussen ikke er færdig.

- Brug ALDRIG maskinen uden afskærmningerne, der er anbragt af producenten.

- Brug ALDRIG maskinen til at vaske genstande af typer, form, størrelser eller materialer, der ikke er godkendt til maskinvask eller ikke er helt intakte.

- Kom ALDRIG de bare hænder i vaskeopløsningerne.

• Vælt ALDRIG maskinen efter installationen.

- Hvis man opdager en fejl eller lækage, skal strømforsyningen straks afbrydes og vandtilførslen lukkes.

- Anbring ikke opvaskemaskinen i nærheden af varmekilder over 50 °C.

- Lad ALDRIG opvaskemaskinen være udsat for vind og vejr (regn, sol osv.)

- Opvaskemaskinen må ikke installeres udendørs uden passende afskærmninger.

- Brug aldrig et vaskeprogram uden overløbetet, hvis monteret.

- Nærm aldrig magnetiske genstande til maskinen.

- Installatøren er forpligtet til at kontrollere, at jordforbindelsen er effektiv.

- Ved testens afslutning er installatøren forpligtet til at udstede en skriftlig erklæring vedrørende den korrekte installation og test i overensstemmelse med alle regler og forskrifter.

- Foretag ALDRIG ændringer af positionen, og pil ikke ved de elementer, maskinen består af, da sådanne handlinger ville kunne bringe maskinsikkerheden i fare.

- Lydtryksniveau i medfør af EN ISO 4871:

- LpA maks. = 55 dB Kpa=2,5 dB for underbordsmodeller

• LpA maks. = 65 dB Kpa=2,5 dB for hættemodeller

- LpA maks. = 76 dB Kpa=1,5 dB for grovopvaskemodeller.

• Maksimumtemperatur for vandforsyningen: 50 °C.
• Maksimumtryk for vandforsyningen: 4 bar (400 kPa).
• Apparatet skal være permanent forbundet til vandforsyningen.
• Vask ikke apparatet ved at sprøjte det med vand eller damp.
• Maksimal højde for afløbet:
• I gulvhøjde på modeller med overløbsmekanisme.
• Maksimal højde 1 m på modeller med afløbspumpe.

1.1 Normale driftsforhold

Rumtemperatur:

40 °C maks. / 4 °C min. (gennemsnit 30 °C)

Højde: Op til 2000 meter

Relativ fugtighed:

Opbevar al dokumentationen omhyggeligt i nærheden af maskinen, udlever den til teknikere og operatører ti deres brug og hold den intakt over tid gennem en sikker placering med eventuelle kopier til hyppige opslag

Operatøren skal læse, forstå og lære manualen, før der påbegyndes arbejder på maskinen.

Maskinen er udelukkende beregnet til professionel opvask for fællesskaber, hvorfor installation, brug og vedligeholdelse under alle omstændigheder skal udføres af uddannet personale, der overholder producentens anvisninger.

2.2 Garanti

Producenten fralægger sig ethvert ansvar for skader på ting eller personer forårsaget af manglende overholdelse af givne instruktioner eller forkert brug af maskinen.

Manglende overholdelse af instruktionerne i denne dokumentation kan påvirke maskinens sikkerhed og få garantien til at bortfalde øjeblikkeligt.

Installationer og reparationer udført af uautoriserede teknikere eller brug af uoriginale reservedele får garantien til at bortfalde øjeblikkeligt.

2.3 Opbevaring

Transport og opbevaring: Mellem -10 °C og 55 °C med toptemperatur indtil 70 °C (maks. 24 timer).

KAP. 3 INSTALLATION

Korrekt installation er afgørende for en velfungerende maskine. Nogle af de data, der kræves for installation maskinen, er angivet på typepladen placeret på højre side af maskinen og en kopi på forsiden af denne m

Installationen må kun udføres af kvalificerede og autoriserede teknikere.

3.1 Udpakning

Kontroller emballagens fuldstændighed og skriv eventuelt fundne skader på følgesedlen. Når emballagen er fjernet, skal det kontrolleres, at maskinen er intakt; hvis maskinen er beskadiget, skal forhandleren og transportøren, som har udført transporten, straks kontaktes via fax eller anbefalet brev. Hvis skaderne er af sådan art, at de kan ødelægge maskinens sikkerhed, må den ikke installeres eller bruges før en kvalificeret teknikers indgreb.

Emballagens elementer (plastikposer, ekspanderet polystyren, som osv. ...) må ikke efterlades inden for børns og kæledyrs rækkevidde, idet de udgør en mulig farekilde.

3.2 Placering

• Sørg for, at der ikke er genstande og materialer i installationsområdet, eller at de e tilstrækkeligt beskyttet, da de kan blive beskadiget af vanddamp, der kan slippe ud maskinen, når den er i funktion.
• Før vaskemaskinen placeres, skal der i lokalet sørges for de nødvendige installationel, vandforsyning og afløb.
• I tilfælde af indbygning af enkeltmoduler op mod en væg skal man sørge for mindsl mm plads mellem væggen og maskinen samt de tilstødende overflader.
• Gulv eller indbygningsrum skal dimensioneres under hensyntagen til opvaskemaskinens samlede vægt.
• For at sikre stabiliteten installeres og nivelleres maskinen på sine fire ben.
• Denne maskine er kun egnet til fast tilslutning, andre installationsløsninger skal være aftalt og godkendt af producenten.
• Fjern vaskemaskinens beskyttelsesfilm, før den startes.

3.3 Eltilslutning

• Der bør være en hovedafbryder, der afbryder alle kontakter inklusive den neutrale, r en afstand mellem de åbne kontakter på mindst 3 mm og med termomagnetisk sikkerhedsudløsning eller tilkoblet sikringerne, der skal være dimensioneret eller kalibreret i overensstemmelse med den specificerede kapacitet på maskinens typeski
• Hovedafbryderen skal være placeret på strømforsyningen i nærheden af installationer og må udelukkende være koblet til ét udstyr ad gangen.
• Spænding og netfrekvens skal stemme overens med typepladens.
• Der skal være et effektivt jordforbindelsesanlæg i henhold til gældende standarder fo forebyggelse, operatørens og maskinens sikkerhed.

- Dette apparat er i overensstemmelse med certificeringen EN/IEC 61000-3-11, hvis impedansen i systemet er mindre end eller lig med Zinterfacepunktet mellem brugerens forsyningssystem og det offentlige net. D er installatørens eller apparatets brugers ansvar at kontrollere, at apparatet udelukkende er koblet til en forsyning med et impedanssystem _sys , der er mindre end eller lig med Z

	Z_max
Grovopvaskemaskine	0,21
Hættemaskine	0,24
Underbordsmaskine	0,41

- Forsyningskablet skal være af typen H07RN-F med mobil strømkapacitet ved 60 °C på ledningen:

Trefaset maskine

• Må ikke sættes under træk eller klemmes under normal drift eller rutinemæssig vedligeholdelse.
• Apparatet skal desuden være koblet til et udligningssystem, hvor tilkoblingen foretages med en skrue mær med symbolet 5021 for IEC 60417.
• Udligningslederen skal have et tværsnit på 10 mm
  • Overhold polariteten vist på ledningsdiagrammet.
• For yderligere informationer henvises til ledningsdiagrammet.

Det er forbudt at bruge multistik, adaptere, kabler af utilstrækkelig type og tværsnit eller med forlængersamlinger, der ikke overholder de gældende tekniske standarder.

3.4 Hydraulisk tilslutning

Maskinen skal tilsluttes vandforsyningen via en flexslange. Der skal være en afbryderventil mellem vandforsyningen og apparatets magnetventil. Stephanen skal installeres i nærheden af maskinen.

• Vandforsyningen, temperatur og tryk, skal være i overensstemmelse med det, der er angivet på typepladen med maskinens tekniske data.
• Kontrollér, at forsyningskapaciteten ikke er på under 20 l/min.
• Hvis vandets hårdhed er over 14 ° f (8 ° dH), anbefales det at bruge maskinen med et indbygget blødgøringsanlæg. Hvis vandets hårdhed er over 35 °F (19,5 °dH), installeres et eksternt blødgøringsanlæ før magnetventilen.
• Hvis vandets hårdhed er over 14 °F (8 °dH), skal der installeres et eksternt blødgøringsanlæg før magnetventilen.

DA

OVERSÆTTELSE AF DEN ORIGINALE VEJLEDNING

• Ved meget høje koncentrationer af mineralske rester i vand med høj ledningsevne foreslås installation af demineraliseringsanlæg.
• Maskiner beregnet til anvendelse med afsaltet vand eller med en høj koncentration af natriumklorid skal b specifikt, da der kræves specielle materialer til deres fremstilling.
• Brug ikke demineraliseret vand til forsyning af maskiner udstyret med varmeindvindingsapparater med genbrugsbatterier i kobber. I så fald skal man bestille en model med batterier med rustfri stålrør.

3.5 Tilslutning til afløb

• Udløbsrøret skal udgøres af en fri vandlås af passende størrelse inden for rækkevidde af afløbsrøret, der leveres med maskinen. Røret skal nå afløbet uden at blive trukket, indsnævret, bukket, klemt eller tvunget af noget.
• Tømningen af karret sker ved hjælp af tyngdekraften, så udledningen bør være på et lavere niveau i bunden af maskinen.

Max 1 m

• Hvis afløbet ikke er på et lavere niveau end bunden af maskinen, er det muligt at bruge en version forsynet med afløbspumpe (fås på bestilling).
• I så fald er afløbets maksimale højde lig med 1 m.
• Kontroller altid, at afløbet fungerer korrekt og ikke er tilstoppet.
• Enhver anden løsning skal på forhånd aftales og godkendes af producenten.

3.6 Afspændingsmiddel og vaskemiddel

• Doseringen af afspændingsmiddel og vaskemiddel sker via dispenseren, der som standard er installeret på maskinen, hvis det kræves for modellen.
• Doseringen fastsættes på basis af vandets hårdhed af installatøren, der også vil sørge for kalibrering af s dispenserne.
• Før du går i gang med kalibreringen, skal du fylde dispensernes tilførselsslanger med det relevante produ
• Kalibreringen udføres ved de tilsvarende justeringsskruer eller direkte fra kontrolpanelet, hvis det kræves.
• Væskeniveauet i beholderen skal være tilstrækkeligt stort ved nedsænkningsrøret; det bør aldrig sænkes n for at tømme, ej heller fyldes med ætsende eller urene væsker.

Brug ALDRIG rengøringsmidler, som indeholder KLOR eller HYPOK LORIT.

Det anbefales altid med installation af en automatisk dispenser for vaskemiddel.

KAP. 4 BRUG AF MASKINEN
4.1 Grænseflade

Knapper* Farveangivelser og driftsstatusser
1 ON/OFF-knap Hvid
2 Tasten START		GULMaskine ikke klar	GR∅NMaskine klar	BLÅAktiv cyklus	R∅DFejl

* med reference til (Fig. 1) og (Fig. 2).

Informations- og advarselssymboler*
	Generel adversel, tryk på ikonet for at se advarslen.		Pause
	Manglende salt. Wi-Fi tilsluttet, aktiv hvis overstreget.
[KG02]	Manglende opvaskemiddel. Fyld kurver
[SEK]	Manglende afspændingsmiddel. Påfyldning af vand.
[ATF]	Anmodning om vedligeholdelse, tryk på ikonet for at se anmodningen.		Fejl, tryk på ikonet for at se typen af
[KDY]	Automatisk start, ikke aktiv hvis overstreget.		Skærmlås aktiveret eller deaktiveret.

med reference til (Fig. 2)

Funktionssymboler
Vask	Udledning Skylning Cyklus slut

4.2 Tænding

Se (Fig. 3)

• Aktivér hovedafbryderen til elektricitet.
• Åbn hovedvandhanen.
• DISPLAY'et viser opvaskemaskinens softwareoplysninger, og når kontrollen er afsluttet, slukker DISPLAY'et.
• Knappen ON/OFF (1) forbliver tændt ved lav lysstyrke for at indikere, at maskinen er i standby.

DISPLAY'et er udstyret med en sikkerhedslås, der aktiveres efter 60 sekunder. For at låse den op skal du

berøre den og skubbe hængelåsikonet fra lukket til åben med fingeren.

• Check for den korrekte positionering af vaskearme og filtre.
• Check niveauet af vaskemiddel og afspændingsmiddel i tankene.
• Lås om nødvendigt DISPLAY'et op ved at skubbe hængelåsikonet fra lukket til åbent.
• Hold knappen ON/OFF (1) trykket for at tænde for maskinen, knappen øger lysstyrken.

DA

OVERSÆTTELSE AF DEN ORIGINALE VEJLEDNING

• På DISPLAY'et vises en række oplysninger, indstillet program, kar- og kedeltemperaturer og maskinstatus.
• Angivelserne Boiler og Tank og START-knappen (2) angiver, at opvaskemaskinen er klar til brug.
• Ved hver tænding vises det senest anvendte program inden slukningen.

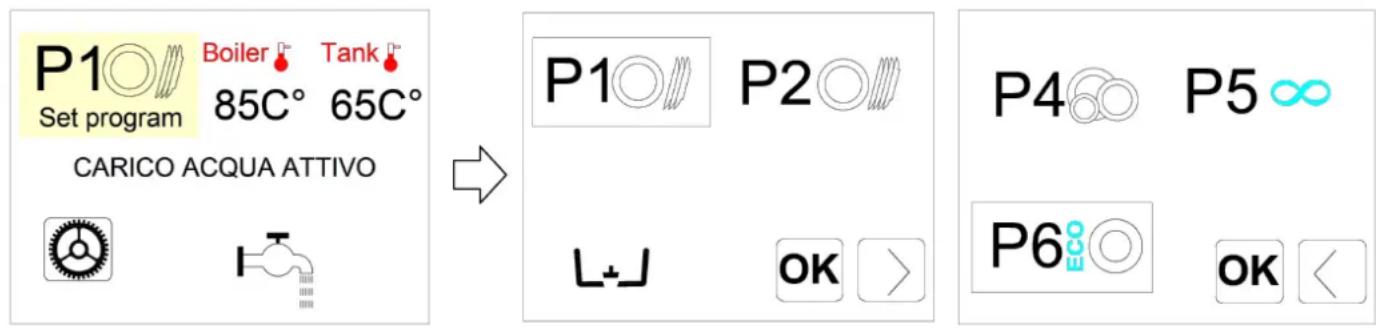

4.3 Valg af programmer

- Tryk på ikonet SET PROGRAM på skærmen for at få adgang til programmenuen:

P1○ Boiler Tank Set program 85°C° 65°C° CARICO ACQUA ATTIVO P1○ P2○ L+J OK > P4○ P5∞ P6○OK <

• Menuen indeholder 5 foruddefinerede programmer, man kan vælge imellem, plus tømningsprogrammet.
• Brug pilen nederst til højre til at bevæge dig mellem de to menuskærme.
  • Vælg det ønskede program, og bekræft med OK, det aktive program vil nu være det valgte.

4.4 Tilpasning af programmenuen

Det er muligt at tilpasse programmenuen ved at udskifte et eller flere programmer og vælge blandt de tilgængelige.

• Gå til programmenuen som beskrevet i afsnit 4.3 Valg af programmer.
- Ved at holde det program, du ønsker at udskifte, trykket, får du adgang konfigurationsmenuen.
- Fra denne menu er det muligt at vælge og udskifte hele SETaf programn eller det enkelte program.

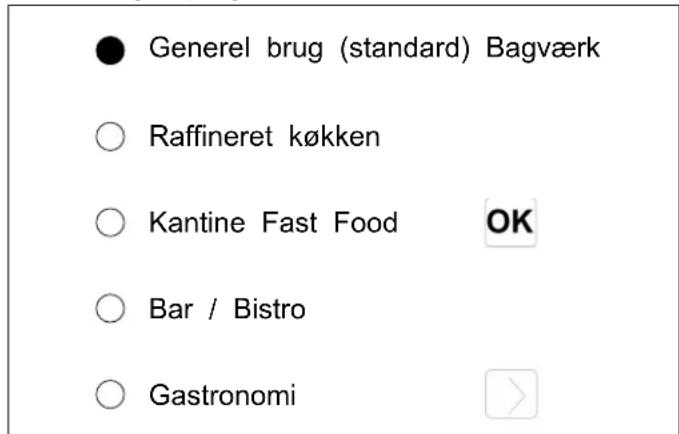

4.4.1 PRE SET

Herfra kan du vælge et af de foruddefinerede program-SET, afhængigt af servicetypen.

• Brug pilen nederst til højre til at bevæge dig mellem menuskærmene.
• Vælg det SET, du vil bruge, og bekræft med OK for at vende tilbage til hovedmenuen.
• Det valgte program-SET vil nu være standardindstillingen.

● Generel brug (standard) Bagværk ○ Raffineret køkken ○ Kantine Fast Food OK ○ Bar / Bistro ○ Gastronomi >

○ ○ Sundhedsfacilitet ○ ○ Festivaler og fester OK ◀

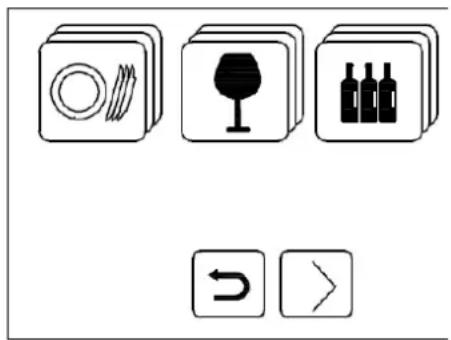

4.4.2 PROG

Herfra kan du vælge og udskifte programmerne enkeltvis i menuen, alt efter dine behov.

• Brug pilene til at flytte mellem skæmbillederne og se programgrupper efter opvasketype.
• Tryk på RETURN-ikonet for at vende tilbage til startskærmen.
• Tryk på det ønskede ikon for at få adgang til programlisten.

• Tryk på ikonet for det program, du ønsker at indstille, og tryk på OK for at bekræfte.
• Det valgte program vil nu være en del af standardprogrammet.

TALLERKNER
		P1 STANDARD	P2 MIDDEL	P3 INTENSIV	P4 SKÅNE	P5 FORTSAT	P6 ECO
GLAS
		G1 INTENSIV	G2 STANDARD	G3 SKÅNE	G4 IS
FLASKER
		B1 SKYLNING	B2 VASK	B3 INTENSIV
SANITÆR
		P71C	PA030 SANI A0= 30	PA060 SANI A0= 60	PA0300 SANI A0= 300
GRYDER
		Pt1 STANDARD	Pt2 INTENSIV	Pt3 LANGT
BESTIK
		S1 STANDARD	S2 INTENSIV
PLASTIK		[SHEC]
		Pp1 GLAS	Pp2 TALLERK-NER
KOPPER			[XKZY]	[2WOK]
		[C2DS]		[OHCK]

4.4.3 Tilpasning af tømningsprogrammer

Det er muligt at tilpasse tømningsprogrammet ved at udskifte standardprogrammet og vælge blandt de tilgængelige.

• Gå til programmenuen som beskrevet i afsnit 4.3 Valg af programmer.
• Hold tømningsikonet trykket for at få adgang til listen over tilgængelige tømningsprogrammer.
  • Vælg det ønskede program og bekræft med OK.
• Det valgte program vil nu være en del af standardprogrammet.

UDLEDNING SELVRENSNING UDSKIFTNING AF VAND INTENSIV RENG∅RING

4.5 Forberedelse af kurven

Med henvisning til (Fig. 4) følges følgende regler for at opnå en korrekt drift af maskinen:

• Brug en egnet kurv, fyld den uden at overbelaste den og uden at anbringe service/køkkentøj ovenpå hina
• Skyl service/køkkentøj for at fjerne større madrester.
• Indsæt tomme beholdere, så deres åbning vender nedad
• Indsæt tallerkener og lignende skråstillet i kurven med den indvendige overflade vendt opad.
• I bestikkurven indsættes blandet bestik med håndtaget vendt nedad.
• Sølv- og rustfrit stålbestik må ikke anbringes i samme bestikkurv, da det vil kunne medføre brunering af s en sandsynlig korrosion af stålet.
• Vask straks op for at undgå, at snavset hærdes og sidder fast.
• Brug kun intakt service/køkkentøj og garanteret for maskinvask.

4.6 Start af cyklus

Se (Fig. 5)

• Tryk på START-knappen (2) for at starte programmet, knappen bliver blå, og DISPLAY'et viser oplysninger om cyklussens fase.
• Når programmet er færdigt, vises End på displayet, og START-knappen (2) bliver grøn.
• For at opnå en hurtig tørring skal du trække kurven ud af maskinen efter endt cyklus.
• Hvis du vil standse maskinen før tid, skal du trykke på knappen START (2) igen.

4.7 Start af automatisk cyklus

Se (Fig. 6)

Denne funktion gør det muligt at starte den valgte cyklus, når døren (eller hætten) lukkes, uden at man be trykke på nogen knap. Dette gøres på følgende måde:

Der vises et A i displayet, som angiver, at funktionen er blevet aktiveret.

• Hvis ikke der er en standardfunktion, skal funktionen aktiveres fra indstillingsmenuen.
• Funktionen afbrydes ved at trykke på tasten START (4) i nogle sekunder med åben dør.

Deaktiveringen forbliver aktiveret i en enkelt vaskecyklus.

N.B. I versionerne Capote aktiveres den automatiske start efter den første arbejdscyklus. Starten af de følgende cyklusser sker automatisk efter lukningen af hætten. Denne funktion vises i displayet med bogstavet A.

4.8 Slukning af maskinen

N.B. Hvis maskinen forbliver tændt med åben dør i mere end en time, slukker den automatisk derefter.

4.9 Tømning af maskinen

• Du kan vælge en tømnings- og rengøringscyklus som angivet i afsnit 4.4.3 Tilpasning af tømningsprogrammer.
  • Gå til programmenuen som beskrevet i afsnit 4.3 Valg af programmer, vælg tømning og bekræft med OK
• Tryk på knappen START (2) for at starte programmet.
• Efter endt cyklus slukker maskinen.

4.10 Regenerering af harpiks (\*ekstraudstyr)

På maskiner med indbygget blødgøringsanlæg aktiveres harpiksregenerering automatisk afhængigt af indstillingen af vandets hårdhedsgrad, og det aktuelle vaskeprogram kan være længere.

N.B. Sluk ikke maskinen, hvis en regenereringscyklus er i gang.

I maskiner udstyret med blødgøringsanlæg skal man, när meddelelsen MANGLENDE SALT vises, komme salt i saltbeholderen på følgende måde:

• Træk kurven ud af maskinen.
• Tag det indbyggede filter ud (Fig. 7).
• Skru låget af saltbeholderen (Fig. 8).
• Hæld omtrent 700g regenererende salt (køkkensalt uden tilsætningsstoffer, hvis korn har en diameter på 1 eller 2 mm) i ved at bruge den medfølgende tragt.
• Tryk läget på beholderen igen.
• Meddelelsen MANGLENDE SALT forsvinder efter nogle minutter.

4.11 Maskiner med eksterne blødgøringsanlæg

På maskiner, som er udstyret med eksternt blødgøringsanlæg, vises ordet SERVICE på displayet efter det forudindstillede antal cyklusser for at angive, at det eksterne blødgøringsanlæg skal serviceres, og at harpiks skal regenereres.

Meddelelsen kan nulstilles fra menu 12.

4.12 Slut på drift

• Ved dagens slutning tømmes maskinen altid som beskrevet i afsnittet 4.9 Tømning af maskinen.
• Fjern strømforsyningen på hovedafbryderen og luk for den udvendige vandhane.
• Udfør den rutinemæssige vedligeholdelse og rengør maskinen som beskrevet i afsnittet KAP. 5 VEDLIGEHOLDELSE.
• Hvis det er muligt, skal opvaskemaskinen stå på klem for at forhindre dannelse af ubehagelig lugt inde i maskinen.

KAP. 5 VEDLIGEHOLDELSE

5.1 Generelle regler

Før der udføres vedligeholdelse, tømmes maskinen helt for vand, strømforsyningen fjernes, og den udendørs vandhane lukkes.

Brug ikke vandstråler under tryk, da de vil kunne beskadige det elektriske system. Vask de udvendige overl når de er kolde, med produkter specielt fremstillet til vedligeholdelse af stål.

I tilfælde af eventuel isdannelse tømmes vandet fra kedlen og vaskepumpen.

5.2 Rengøring

For at sikre maskinens effektivitet skal der jævnligt udføres vedligeholdelse som angivet nedenfor. Det anbefales, at der foretages en jævnlig behandling af saniteten med passende, ikke-korroderende produkter, ofås i handlen.

5.3 Rensning af filteraggregat

Udfør denne procedure ved dagens slutning eller når man bemærker rester af snavs på filtrene:

1. Fjern og rengør kurvene.
2. Tøm karret ved at følge instruktionerne anført i afsnittet 4.9 Tømning af maskinen.
3. Fjern og rens alle vaskemaskinens filtre omhyggeligt.
4. Brug ikke slibende produkter eller genstande til at rengøre stålkarret.
5. Ved slutningen af nævnte operationer sættes alle dele omhyggeligt på plads.

5.4 Rengøring af arme

Vaske- og skyllearmene kan let fjernes for jævnlig rengøring af dyserne og for at forebygge eventuelle tilstopninger og/eller aflejringer.

Fortsæt som følger:

• Fjern armene ved at skrue den relevante strammemøtrik eller lynkoblingen, hvis der er en sådan, af.
• Vask alle dele under rindende vand, rens dyserne grundigt, hvis det er nødvendigt ved hjælp af en tandstikker eller små skarpe værktøjer.
• Rengør armenes rotationsakser i maskinen og vaske- og skyllevandets udgangsområde.
• Sæt armene på plads igen og kontroller deres frie rotation.

5.5 Dispensere

For at sikre, at opvaskemaskinen vasker effektivt, skal slangerne i dispenserne til vaskemiddel og afspændingsmiddel udskiftes med jævne mellemrum.

Sangerne har en holdbarhed, der kan variere afhængigt af de anvendte kemikalier.

Vi anbefaler, at man jævnligt kontrollerer slangernes tilstand og planlægger at udskifte dem mindst en gang året.

KAP. 6 SELVDIAGNOSE

Maskinen er udstyret med et selvdiagnose system, der er i stand til at registrere og identificere en række funktionsfejl.

Fejl Beskrivelse af mulige løsninger
Er01		Skylning ikke foretaget. Skylning af tallerkener, køkkentøj mv. blev ikke udført korrekt. Kontroller den korrekte rengøring af skylledyserne.
Er02		Manglende vandafløb. Vandafløbet foretages ikke eller foretages unormalt. Sørg for, at afløbsrøret ikke er bøjet eller klemt, og at vandlåsen eller filtrene ikke er tilstoppede. P maskiner udstyret med overløb skal dette først fjernes, før afløbscyklussen startes.
Er03		Fejl ved genoprettelse af skylletemperatur. Genoprettelsen af kedeltemperaturen har ikke fundet sted inden for den fastsatte tid under vaskecyklussen. Sluk og genstart maskinen og udfør en ny cyklus.
SAFE	Er04	Fejl ved vandpåfyldning i kar. Kontrollér at vandtilslutningerne er korrekte, og at vandhanen er åben. Tjek for overløb, hvis det er monteret. Sluk og genstart maskinen udfør en ny påfyldning.
Er05		Fejl ved termometer i kar.(Åben sonde) Maskinen kan ikke registrere værdien af temperaturen i karret. Sluk og genstart maskinen.
Er06		Fejl ved termometer i kar.(Sonde kortsluttet) Maskinen registrerer ikke værdien af temperaturen i karret. Sluk og genstart maskinen.
Er07		Fejl ved termometer i kedel.(Åben sonde) Maskinen kan ikke registrere værdien af temperaturen i kedlen. Sluk og genstart maskinen.
Er08		Fejl ved termometer i kedel.(Sonde kortsluttet) Maskinen registrerer ikke værdien af temperaturen i kedlen. Sluk og genstart maskinen.
Er09		Time out fyldning af kedel: kedel ikke fyldt. Det er ikke muligt at foretage skylning. Kontrollér at vandhanen er åben. Sluk og genstart og udfør en ny cyklus.
Er21		Utilstrækkelig skylning skylning blev ikke udført i den korrekte mængde, Kontroller de korrekte rengøring af skylledyserne. Fejlen blokerer ikke maskinen.
Er22		Fejl ved genoprettelse af kedeltemperatur: Genoprettelsen af temperaturen i karret har ikke fundet sted inden for den fastsatte tid under vaskecyklussen. Sluk og genstart maskinen og udfør en ny cyklus.
Er25		Udførelse af ekstern regenerering: Antallet af liter vand indstillet til eksterne apparate til behandling af vand er nået, fejlen hindrer ikke opvaskemaskinens funktion, meddelelsen kan nulstilles ved at åbne indstillingerne i menu 12.
SAFE	ErSF	Elektromekanisk sikkerhed: Kedlens eller karrets sikkerhedstermostater er aktiveret, eller karrets sikkerheds-trykrelæ er aktiveret.
	ErSL Sikkerhedsniveau: Vandniveau i kar ikke korrekt.
	Erb	Overtemperatur i kedlen: Muligt defekt relæ /fjernafbryder til opvarmning
	Ert	Overtemperatur i vaskekarret: Muligt defekt relæ /fjernafbryder til opvarmning
drt		Filteret er snavset: Vandniveau i kar ikke korrekt, forårsaget af snavset filter eller fork indsat overløb.
ErSI		Sikkerhedsfejl i indløb: Irreversibel fejl, kontakt teknisk support.
Er98		Fejl i soft start: Fejl i soft start-systemet, kontakt teknisk support.

Fejl Beskrivelse af mulige løsninger
NO SALT	Manglende salt: I opvaskemaskiner med blødgøringsanlæg, indikerer det mangel på salt.Tilsæt salt.
NO DT	Manglende opvaskemiddel: Tilføj opvaskemiddel til opsugningsdunken.
NO BL	Manglende afspændingsmiddel: Tilføj afspændingsmiddel til opsugningsdunken.
SERV	Vedligeholdelse krævet: Generelt vedligeholdelsesindgreb påkrævet, hvis forudindstillet.
REG ON	Regenerering i gang: regenereringscyklus for blødgøringsanlæggets harpiks er i gang.
REG REQ	Regenerering krævet: Det er nødvendigt at starte regenerering, hvis det ikke gøres automatisk.
Er27	Fejl i kedelgradient: Kedelopvarmningen fungerer ikke korrekt.
Er28	Fejl i kargradient: Karopvarmningen fungerer ikke korrekt.
Er99	Fejl på hjælpekort: Kommunikationen med hjælpekortet foregår ikke korrekt.
Er30	Fejl i automatisk åbning: I hætteopvaskemaskiner med automatisk åbning fungerer åbningssystemet ikke korrekt.Kontrollér, at der ikke er noget, der forhindrer åbningen af hætten.Hvis problemet fortsætter, kontaktes teknisk support.
Er31	Fejl i automatisk lukning: I hætteopvaskemaskiner med automatisk lukning fungerer åbningssystemet ikke korrekt.Kontrollér, at der ikke er noget, der forhindrer lukningen af hætten.Hvis problemet fortsætter, kontaktes teknisk support.
Er33	Osmose med minimumstryk: Kontrollér, at vandhanen er åben.
Er34	Osmose vandlækage: Afbryd strøm- og vandforsyningen til opvaskemaskinen, og kontakt teknisk support.
Er35	Osmose ledningsevnefejl: Systemet fungerer ikke korrekt, kontakt teknisk support.
Er36	Osmose-filter: Osmosefilteret skal udskiftes, kontakt teknisk support.
Er37	Timeout for kedelopvarmning: Skyllevandets varmeelement fungerer ikke korrekt, kontakt teknisk support.
Er38	Timeout for karopvarmning: Vaskevandets varmeelement fungerer ikke korrekt, kontakt teknisk support.
Er39	Fejl i kedlens trykafbryder.
Er40	Fejl i karrets trykafbryder.
Slukning og efterfølgende start af maskinen "nulstiller" visningen. Hvis problemet fortsætter, efter at de givne instruktioner er fulgt, bedes man kontakte det autoriserede servicecenter.

KAP. 7 JUSTERINGER OG INDSTILLINGER

Følgende indstillinger bør kun foretages af en autoriseret tekniker.

P1 Boiler Tank Set progr language Detergent service set time Data Fra hovedskærmen kan du åbne indstillingsmenuen ved at trykke på "tandhjuls"-knappen nederst til venstre. Du kan derefter vælge en af de efterfølgende undermenuer. Brug pilene til at bevæge dig rundt i menuerne og til at rulle gennem og ændre parametre. Tryk på OK for at bekræfte. Tryk på RETURN for at vende direkte tilbage til hovedmenuen.

Language	Indstilling af sprog: Vælg mellem de tilgængelige sprog, tryk på cirklen for det ønskede sprog, og tryk på RETURN for at bekræfte og afslutte.
Set time	Indstil klokkeslæt og dato: Indstil klokken ved hjælp af de lodrette pile ▲▼, og gå dereft til næste menu for at indstille datoen.
Opvaskemid-del	Justering af opvaskemiddel og afspændingsmiddel: Juster mængden af opvaskemiddel og afspændingsmiddel i g/l ved hjælp af de lodrette pile ▲▼.
Dato	Upload Menù: Tryk på knappen, når du har indsat en USB-nøgle for at indlæse den manglende software til opdatering af DISPLAY'et.
	Data prog: Tryk på knappen, når du har indsat en USB-nøgle for at indlæse alle opdateringssoftware til DISPLAY'et.
	Download Menù: Tryk på knappen, når du har indsat en USB-nøgle for at downloade listen over udførte cyklusser.
Vælg SERVICE-menuen for at komme til et yderligere sæt undermenuer.
	Mem allarm	Alarmhistorik: Tryk på knappen for at få vist historikken over de fejl, der er opstået.
	Info	Info: Tryk på knappen for at få vist opvaskemaskinens indstillingsparametre.
	Mem Prog	Programhistorik: Tryk på knappen for at få vist listen over udførte cyklusser og deres resultater.
	reset	Tryk på knappen for at gendanne fabrikskonfigurationen.
	Ved at trykke på "skruenøgle"-symbolet får du adgang til teknikermenuen, hvor du kan kontrollere og ændre nogle indstillinger.
	input outpt state	set menù key

Menù 12: Følgende parametre kan ændres i denne menu.
Language Valg af	sprog.
Boiler Set	Indstilling af temperaturen i kedlen til programmerne. I versioner med atmosfærisk (skyllepumpe) findes der andre indstillinger til hvert program ( PR1 - PR2 - PR3 ).
Tank Set	Indstilling af temperaturen i karret til programmerne. I versioner med skyllepumpe der andre indstillinger til hvert program ( PR1 - PR2 - PR3 ).
ThermoStop	Aktivering af ThermoStop-funktionen, som garanterer en korrekt skylletemperatur.
Energy Saving	Aktivering af Energy Saving-funktionen, der sikrer energibesparelser, når maskine tændt og ikke er i brug.
Manual Detergent	Manuel betjening af opvaskemiddeldispenseren.Når ON indstilles, aktiveres opsugningsrøret automatisk.Rørets længde er foruddefineret i forhold til opvaskemaskinemodellen.
Manual Rinse Aid	Manuel betjening af afspændingsmiddeldispenseren.Når ON indstilles, aktiveres opsugningsrøret automatisk.Rørets længde er foruddefineret i forhold til opvaskemaskinemodellen.
Detergent Dose	Regulering af tiden for dosering af opvaskemiddel eller mængden i g/l i forhold til modellen.
Rinse Aid Dose	Regulering af tiden for dosering af afspændingsmiddel eller mængden i g/l i forho modellen.
Water Hardness Measure Unit	Indstilling af vandets hårdhedsgrad, F = franske grader, D = tyske grader.
Water Hardness	Indstilling af vandets hårdhed for indkommende vand for maskiner med integreret blødgringsanlæg afhængigt af den målte hårdhed, indstil som vist i tabellen i næ kapitel.
Manual Rinse Pump	Manuel aktivering af skyllepumpen.
Manual Drain	Manuel aktivering af udledningspumpen.
Autostart Enable	Automatisk aktivering af automatisk start.
Service Cycles Counter	Indstilling og aktivering af cyklustælleren, der aktiverer vedligeholdelsesmeddelelsen Service, meddelelsen kan nulstilles ved at gå ind i indstillingerne fra menu 12.
Water Service Set	Indstilling af liter til autonomi på eksterne apparater til behandling af vand, reguleringsindstilling fra 0 til 12.000 liter i trin af 200.

Når du har indstillet de ønskede parametre, skal du trykke på OK for at bekræfte og forlade menuen.

7.1 Tabel over vandets hårdhedsgrad

Indstil forsyningsvandets hårdhedsgrad dH i indstillingsmenuen i henhold til følgende tabel:

Målt hårdhed		dH	Målt hårdhed		dH
°fr dGH n° °fr dGH n°
0 ÷ 20 0 ÷	11 1 41 ÷ 45 23 ÷ 25 6
21 ÷ 25 12	÷ 14 2 46 ÷ 50	26 ÷ 28 7
26 ÷ 30 15	÷ 17 3 51 ÷ 55	29 ÷ 31 8
31 ÷ 35 17	÷ 20 4 56 ÷ 60	31 ÷ 34 9
36 ÷ 40 20	÷ 22 5

På vores maskiner findes der ingen materialer, der kræver specielle bortskaffelsesprodecurer.

N.B. (Gælder i EU og lande med differentierede indsamlingssystemer).

Mærket vist på produktet og i dets dokumentation angiver, at produktet ikke må smides ud sammen med husholdningsaffald ved slutningen af dets levetid. For at undgå eventuelle skader på miljøet eller mennesker sundhed som følge af ukontrolleret bortskaffelse af affald opfordres brugeren til at adskille dette fra andre tj affald og genbruge det behørigt til fremme for bæredygtig materialegenvinding.

.Virksomhedsbrugere bedes kontakte leverandøren og læse købekontraktens betingelser og vilkår.

Dette produkt bør ikke bortskaffes sammen med andet erhvervsmæssigt affald.

Kan genbruges direkte	Symboler		Genstand Materiale %
			Plade	Stål	80
			Emballagekasse	PAP
			Træbord ISPM15
			Plastdele	PP, PP+FV
Forbindelser		WEEE	Motorer	Samlinger	20
			Elektriske dele
			Elektroniske dele
			Dele i gummi	EPDM

KAP. 9 MILJ∅

Ansvarlig brug af opvaskemaskinen kan bidrage til en bedre miljøpåvirkning ved at følge små tips i den dag brug såsom:

• Vask kun hele kurve.
- Sluk opvaskemaskinen, hvis ikke den bruges.
- Hold maskinen lukket, när den er i stand by.
- Brug passende programmer til graden af snavs.
- Fyld maskinen med varmt vand, hvis den opvarmes med gas.
- Sørg for, at udledningerne strømmer ind i et ordentligt kloaksystem.
- Overskrid ikke den anbefalede dosis vaskemiddel.

INSTRUKTIONSHANDBOK FÖR DISKMASKINER

ORIGINALINSTRUKTIONER
