MODE D'EMPLOI Ultratech 49 NRG Colged

40^ C max / 4^ C min (average 30^ C)

Le constructeur se réserve le droit de propriété du présent document aux termes de la loi. Toute re, ou reproduction et diffusion, intégrale ou partielle, par quelque procédé que ce soit, faite sans le con écrit du constructeur, est illicite.

N.B. : Dans le souci de toujours offrir un produit mettant en œuvre une technologie avancée et une fiabilité durable, le constructeur se réserve le droit d'apporter sur ce lave-vaisselle toutes les modifications électriques, techniques et esthétiques et/ou de remplacer des pièces ou parties qu'il jugera nécessaire sans préavis.

CHAP 1 RISQUES ET AVERTISSEMENTS IMPORTANTS

Lire attentivement le manuel d'instructions avant de mettre l'appareil en marche. Les avertissements qu'il contient fournissent des indications importantes concernant la sécurité pendant l'installation, l'utilisation et l'entretien de l'appareil. Le non-respect des indications fournies dans la documentation ci-jointe peut compromettre la sécurité de l'appareil et annuler immédiatement et de plein droit la garantie.

• Cet appareil est destiné exclusivement à l'usage pour lequel il a été conçu. Tout autre usage doit comme impropre et donc dangereux.
• Les professionnels qualifiés qui effectuent l'installation doivent instruire convenablement l'utilisateur sur le fonctionnement de l'appareil et les éventuelles mesures de sécurité à respecter, à travers également démonstrations pratiques.
• Toute intervention sur l'appareil, même en cas de panne, devra être effectuée uniquement par le co par un centre d'assistance agréé ou par un professionnel qualifié, en utilisant exclusivement des piè rechange d'origine.
• Toujours débrancher ou isoler l'appareil du réseau électrique et du réseau d'eau avant d'effectuer toute opération d'entretien, de réparation et de nettoyage.
• Le lave-vaisselle NE doit PAS être utilisé par du personnel non qualifié.
• L'appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes atteintes de dé physiques, sensorielles ou mentales, ayant une expérience et des connaissances insuffisantes, à conc qu'ils soient sous la surveillance ou qu'ils aient été instruits sur l'utilisation de l'appareil et sur les risques qu'il en découle par une personne responsable de leur sécurité.
• Il est interdit aux enfants de jouer avec l'appareil.
• Ne pas confier le nettoyage et la maintenance à des enfants non surveillés mais exclusivement à l'
• Le lave-vaisselle NE doit PAS rester sous tension lorsqu'il n'est pas utilisé.
• Si l'appareil n'est pas équipé d'une fiche ou d'un autre dispositif assurant la déconnexion complète de tout contact, incorporer ces dispositifs sur le réseau d'alimentation, conformément aux consignes d'installation.
• Si le cordon d'alimentation résulte endommagé, le constructeur, ou son service d'assistance technique encore une personne qualifiée pour cette opération, est chargé de le remplacer afin d'éviter tout ris
• La vis présente sur l'appareil et portant le symbole 5021 de la norme CEI 60417 représente la cor équipotentielle.
• NE JAMAIS ouvrir brusquement la porte du lave-vaisselle tant que le cycle n'est pas terminé.
• NE JAMAIS utiliser le lave-vaisselle sans les protections prévues par le constructeur.
• NE JAMAIS utiliser le lave-vaisselle pour laver des objets de type, forme, dimension ou matière qui ne sont pas adaptés au lavage en machine ou ne sont pas parfaitement en bon état.
• NE JAMAIS utiliser le lave-vaisselle ou ses parties constituantes comme échelle ou comme appui pour des personnes, choses ou animaux.
• NE JAMAIS surcharger la porte ouverte du lave-vaisselle à chargement frontal, car celle-ci est dimensionnée pour ne supporter que le poids du panier chargé de vaisselle.
• NE JAMAIS plonger les mains nues dans les solutions de lavage.
• NE JAMAIS renverser le lave-vaisselle après son installation.
• En cas de mauvais fonctionnement ou de pertes de liquides, couper immédiatement l'alimentation éle l'appareil ainsi que l'arrivée d'eau.
• Ne pas positionner le lave-vaisselle près de sources de chaleur supérieures à 50 °C.
• NE JAMAIS laisser le lave-vaisselle exposé à l'action des agents atmosphériques (pluie, soleil, etc.).
• Le lave-vaisselle ne doit pas être installé à l'extérieur sans protections appropriées.
• Ne jamais démarrer un programme de lavage sans le trop-plein (si prévu).
• Ne jamais approcher d'objets magnétiques du lave-vaisselle.
• Ne pas utiliser la partie supérieure du lave-vaisselle comme plan d'appui.
• Le technicien installateur doit obligatoirement vérifier l'efficacité de la mise à la terre.

• Après l'essai, le technicien installateur doit obligatoirement remettre une déclaration écrite de l'exécution correcte de l'installation et de l'essai de l'appareil conformément à la réglementation et aux règles de l'art en vigueur.

• NE PAS modifier la position et/ou les parties constituantes de l'appareil, ces opérations pouvant compromettre la sécurité de celui-ci.

• Niveau de pression acoustique conforme à EN ISO 4871 :

• LpA max = 55db Kpa=2,5 dB pour les versions de sous-comptoir

• LpA max = 65db Kpa=2,5 dB pour les versions à capot
• LpA max = 76db Kpa=1,5 dB pour les versions lave-ustensiles

- Température maxi arrivée d'eau : 50 °C.

• Pression maxi arrivée d'eau : 4 bar (400 kPa).
• Appareil conçu pour être constamment raccordé au réseau de l'eau.
• Ne pas nettoyer l'appareil au jet d'eau ou à la vapeur.
  • Hauteur maximale d'évacuation :

• Au sol pour les versions avec trop-plein.

- Hauteur maximale 1 m pour les versions avec pompe d'évacuation.

1.1 Conditions normales d'utilisation

Température ambiante : 40 °C max / 4 °C min (moyenne 30 °C)

Altitude : Jusqu'à 2000 mètres

Humidité relative : Max 30% à 40 °C / max 90% à 20 °C

CHAP 2 AVANT-PROPOS

2.1 Avertissements

Conserver avec soin toute la documentation à proximité de l'appareil ; la remettre aux techniciens et opérateurs préposés à l'utilisation de l'appareil et la conserver en parfait état en la rangeant dans un endroit sûr ; prévoir des copies s'il est nécessaire de la consulter fréquemment

L'opérateur doit avoir lu, compris et appris le contenu de ce manuel avant d'effectuer une opérat quelconque sur l'appareil.

Ce lave-vaisselle est un équipement professionnel destiné à nettoyer les vaisselle à usage collectif. En conséquence, l'installation, l'utilisation et l'entretien de l'appareil doivent être effectués conformément aux instructions du constructeur et par un personnel formé et qualifié.

2.2 Garantie

Toute responsabilité contractuelle et extracontractuelle et toute garantie du constructeur sont exclues pour les dommages aux choses et aux personnes causés par le non-respect des instructions fournies ou par une utilisation anormale, impropre et/ou inhabituelle de l'appareil.

Le non-respect des indications fournies dans la documentation ci-jointe peut compromettre la sécurité de l'appareil et annuler immédiatement et de plein droit la garantie.

La garantie ne joue pas dans le cas d'opérations de montage et de réparations effectuées par des techniciens non autorisés ou d'utilisation de pièces autres que des pièces d'origine.

2.3 Stockage

Transport et dépôt : Entre -10 °C et 55 °C avec un pic jusqu'à 70 °C (pendant 24 h maxi).

CHAP 3 INSTALLATION

L'installation correcte de l'appareil est une condition sine qua non pour son bon fonctionnement. Certain indications nécessaires à l'installation de l'appareil figurent sur la plaque signalétique placée sur le côté droit de l'appareil, ainsi que sur la page de couverture de ce manuel.

L'installation doit être confiée exclusivement à des techniciens qualifiés et autorisés.

3.1 Déballage

Vérifier l'état de l'emballage et noter les éventuels endommagements décelés sur le bon de livraison. A avoir déballé l'appareil, s'assurer de son parfait état. En cas d'endommagement de l'appareil, aviser immédiatement le revendeur par télécopie ou LRAR ainsi que le transporteur. Si les dommages sont s importants qu'ils auraient pour effet de compromettre la sécurité de l'appareil, ne pas installer ni utiliser celui-ci jusqu'à l'intervention d'un technicien qualifié.

Le matériel d'emballage (sachets en plastique, polystyrène expansé, clous, etc. ...) ne doit être laissé à la portée des enfants et animaux domestiques car il peut représenter une se potentielle de danger.

3.2 Emplacement

• Vérifier dans la zone d'installation de l'appareil l'absence d'objets et de matériels pouvant être endommagés par la vapeur d'eau sortant du lave-vaisselle pendant fonctionnement ou, en présence de ceux-ci, qu'ils soient suffisamment protégés.
• Avant de positionner le lave-vaisselle, le local d'installation doit disposer d'une alimentation générale de l'appareil par le réseau électrique, d'une arrivée d'eau et d'une évacuation des eaux usées.
• En cas d'encastrement d'appareils à paroi simple, laisser au moins 10 mm entr parois de l'appareil et les surfaces adjacentes.
• Le sol ou la niche recevant l'appareil doit être dimensionné en tenant compte « total du lave-vaisselle.
• Pour garantir la stabilité de l'appareil, il faut l'installer sur ses quatre pieds et sa mise de niveau.
• Ce lave-vaisselle est adapté exclusivement à une implantation de type fixe. D'au solutions d'installation devront être préalablement convenues avec le constructeur approuvées par celui-ci.
• Enlever le film protecteur de la carrosserie de l'appareil avant son utilisation.

3.3 Branchement électrique

• Il est obligatoire d'installer un interrupteur général de type omnipolaire, qui coup les conducteurs actifs y compris le neutre, avec une distance entre les contacts d'ouverture d'au moins 3 mm et avec une protection magnéto-thermique ou combinée avec fusibles, dont le dimensionnement et le tarage devront être adap la puissance indiquée sur la plaque signalétique de l'appareil.
• L'interrupteur général doit être installé sur le réseau électrique près de l'appareil asservi exclusivement à l'usage d'un seul appareil.
• La tension et la fréquence du réseau électrique doivent correspondre à celles d' plaque signalétique.
• L'appareil doit disposer d'une mise à la terre efficace conformément à la norme NFC 15-100.

- Cet appareil est conforme à la certification EN/CEI 61000-3-11 si l'impédance ou résytième inférieure ou égale à max Z sur l'interface entre le système d'alimentation de l'utilisateur et le réseau public. L'instal l'utilisateur de l'appareil, est chargé de s'assurer que l'appareil est raccordé exclusivement à une alimentation dotée d'un système d'impédance sys Inférieure ou égale à max Z

	Z_max
Lave-ustensiles	0,21
Capot	0,24
Sous-comptoir	0,41

- Le cordon d'alimentation, H07RN-F exclusivement, avec débit de courant en service mobile à 60 °C sur le conducteur :

Machine triphasée

-5x2,5 m ^a njuqu'à 20 A
-5x4 m²njuusqu'à 30 A
-5x6 mânjusqu'à 38 A
-5x10 mênjusqu'à 54 A

Machines monophasées

-3x1,5 m²njuusqu'à 16 A
-3x2,5 m ^n jusqu'à 25 A

• ne doit pas être tendu ni écrasé pendant le fonctionnement normal de l'appareil ou lors de son entretien courant ;
• L'appareil doit être en outre branché à un système équipotentiel dont la liaison est réalisée par une vis portant le symbole 5021, CEI 60417.
• Le conducteur équipotentiel doit avoir une section de 2.10 mm
• Respecter les polarités indiquées sur le schéma électrique.
• Pour d'autres informations complémentaires, consulter le schéma électrique.

Il est interdit d'utiliser des prises multiples, des adaptateurs, des câbles de type et de se inadéquats ou des rallonges non conformes à la réglementation sur les installations électr

3.4 Branchement sur l'arrivée d'eau

L'appareil doit être relié à l'arrivée d'eau au moyen d'un tuyau flexible. Une va d'arrêt doit être installée entre le réseau d'eau et l'électrovalve de l'appareil. La vanne d'arrêt doit se trouver à proximité de l'appareil.

• L'alimentation en eau, la température et la pression doivent correspondre aux données de la plaque signalétique de l'appareil.
• S'assurer que le débit d'alimentation n'est pas inférieur à 20 l/min.
• Si la dureté de l'eau est supérieure à 14 °f (8 °dH), il conseillé d'installer un adoucisseur sur le lave-vaisselle. Si la dureté de l'eau est supérieure à 35 °f (19,5 °dH), il convient d'installer un adoucisseur extérieur en amont de l'électrovalve.
• Pour les lave-vaisselles sans adoucisseur ; si la dureté de l'eau est supérieure à 14 °f (8 °dH), il d'installer un adoucisseur extérieur en amont de l'électrovanne.

FR

INSTRUCTIONS ORIGINALES

• Dans le cas de concentrations très élevées de minéraux résidus dans l'eau à conductivité élevée, il d'installer un système de déminéralisation.
• Les machines destinées à utiliser de l'eau dessalée ou en tout cas avec une concentration élevée des sodium, doivent être commandées séparément, car leur construction nécessite l'emploi de matériaux spécifiques.
• Ne pas alimenter en eau déminéralisée les machines équipées d'un récupérateur de chaleur avec ba récupération en cuivre. Dans ces cas, demander la version avec batteries dont les tubes sont en il

3.5 Branchement à l'évacuation des eaux usées

• L'évacuation des eaux usées doit être constituée d'un regard siphonné de dimensions adaptées au débit du tuyau de vidange fourni. Le tuy arriver au regard sans être tiré, plié, écrasé, pressé ou forcé par qu que ce soit.
• La vidange de la cuve se faisant par gravité, l'évacuation doit donc à un niveau plus bas de la base de l'appareil.

Max 1 m

Avec pompe de vidange (disponible sur demande)

• Dans le cas contraire, il est possible d'utiliser la version avec pompe vidange (disponible sur demande).
• Dans ce cas, l'évacuation doit se situer à une hauteur maximale de
• Il faut toujours vérifier que l'évacuation ne soit pas obstruée et/ou en
• Toute autre solution pour l'évacuation doit être accordée avec le constructeur et approuvée par celui-ci.

3.6 Liquide de rinçage et détergent

• Le dosage du liquide de rinçage et du détergent est assuré par le doseur installé de série sur l'ap modèle en comporte un).
• Le dosage est déterminé en fonction de la dureté de l'eau par le technicien installateur qui se chargera également du réglage des doseurs eux-mêmes.
• Avant d'effectuer le réglage, il faut toujours remplir les tuyaux d'alimentation des doseurs avec le produit correspondant.
• Le réglage se fait par des vis de réglage prévues à cet effet ou directement à partir du bandeau prévu).
• Le niveau des liquides dans le réservoir doit être suffisant pour permettre l'aspiration ; il ne doit jamais se vider complètement ni être rempli avec des produits corrosifs ou impurs.

Ne JAMAIS utiliser de détergents à base de CHLORE ou d'HYPOCHLORITE.

Noter que l'installation d'un doseur automatique du détergent est toujours recommandée.

CHAP 4 UTILISATION DU LAVE-VAISSELLE

4.1 Interface

Boutons* Couleurs et modes de fonctionnement
1 Touche ON/OFF		Blanche
2 Touche START		JAUNEAppareil pas prêt	VERTEAppareil prêt	BLEUECycle actif	ROUGEErreur

* en référence à (Fig. 1) et (Fig. 2).

Symboles d'information et d'avertissement*
!	Avertissement générique, appuyer sur l'icône pour afficher l'avertissement.	II	Pause
×	Manque de sel régénérant.		Wi-Fi connecté, désactivé s'il est barré.
/^^	Manque produit de lavage. Remplir panier.
	Manque produit de rinçage. Remplissage eau.
	Entretien nécessaire, appuyer sur l'icône pour afficher la demande.	!	Panne, appuyer sur l'icône pour afficher le type de panne.
A	Démarrage automatique, désactivé s'il est barré.		Verrouillage écran activé ou désactivé.

en référence à (Fig. 2)

Symboles de fonctionnement
			END
Lavage Vidange	Rinçage Fin de cycle

4.2 Allumage

Consulter la (Fig. 3)

• Actionner l'interrupteur général de l'électricité.
• Ouvrir le robinet général d'arrivée d'eau.
  • L'ÉCRAN affiche les informations du logiciel du lave-vaisselle et il s'éteint après le contrôle.
• Le bouton ON/OFF (1) restera faiblement allumé pour indiquer que le lave-vaisselle est en état de veille.

L'ÉCRAN dispose d'un système de verrouillage de sûreté qui se déclenche au bout de 60 secondes ; pour le déverrouiller, le toucher et faire glisser le doigt sur l'icône du verrou, de la position fermé à la position ouvert.

• S'assurer du positionnement correct des bras de lavage et des filtres.
• Contrôler le niveau de détergent et de liquide de rinçage dans les compartiments.
• Déverrouiller l'ÉCRAN si nécessaire, en faisant glisser l'icône du verrou de la position fermé à la position ouvert

FR

INSTRUCTIONS ORIGINALES

• Garder le doigt sur la touche ON/OFF (1) pour mettre le lave-vaisselle en marche, la luminosité de la touche augmente.
• L'ÉCRAN affiche une série d'informations, le programme choisi, les températures de la cuve et du réchauffeur, l'état de la machine.
• Lorsque les messages Réchauffeur et Réservoir et la touche START (2) sont verts, le lave-vaisselle est prêt à fonctionner.
• En rallumant l'appareil, le dernier programme utilisé est reproposé.

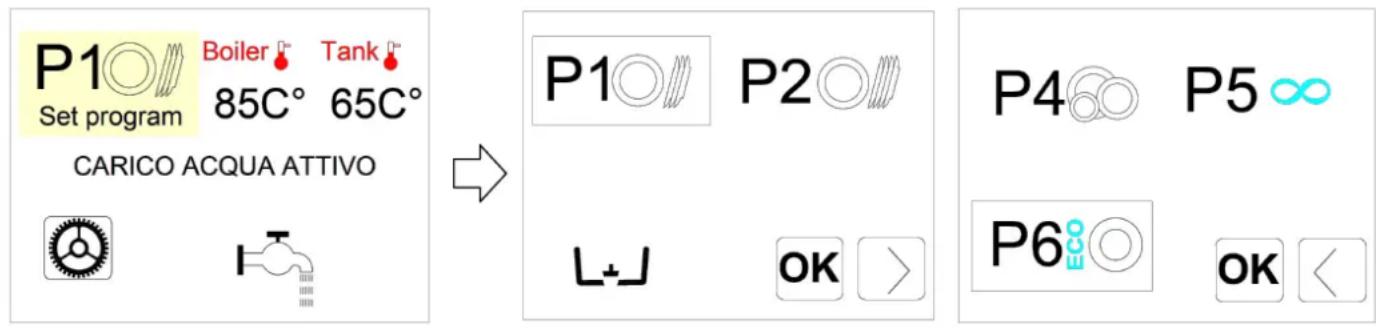

4.3 Sélection des programmes

- Toucher l'icône SET PROGRAM sur l'écran pour accéder au menu des programmes :

P1○○○ Set program Boiler ○○○ 85C° 65C° CARICO ACQUA ATTIVO → P1○○○ P2○○○ L+J OK > P4○○○ P5∞ P6○○○ OK <

• Le menu propose 5 programmes prédéfinis au choix, plus le programme de vidange.
• Utiliser la flèche en bas à droite pour se déplacer entre les deux pages du menu.
• Sélectionner le programme choisi et confirmer en appuyant sur OK, le programme activé sera désormais celui qui a été choisi.

4.4 Personnalisation du menu des programmes

Il est possible de personnaliser le menu des programmes, en remplaçar ou plusieurs programmes, en choisissant parmi les programmes disponibl

• Accéder au menu des programmes, selon les explications du paragrap 4.3 Sélection des programmes.
• Appuyer sur le programme à remplacer pour accéder au menu de configuration.
• Ce menu permet de sélectionner et de remplacer tout le SET des programmes ou chaque programme individuellement.

4.4.1 PRE SET

Page permettant de sélectionner l'un des SETS des programmes prédéfinis, en fonction du type de se

• Utiliser la flèche en bas à droite pour passer d'une page à l'autre du menu.
• Sélectionner le SET choisi et confirmer en appuyant sur OK pour retourner au menu principal.
• Le SET de programmes sélectionné sera désormais celui prédéfini.

● Usage général

○ Cuisine raffinée Structure sanitaire

○ Cantine

OK

○ Bar/Bistrot Festivals et fêtes

○ Gastronomie

○ Pâtisserie

O

○ Restauration rapide

OK

O

<

4.4.2 PROG

Page permettant de sélectionner et de remplacer individuellement les programmes du menu, en fonction exigences.

• Utiliser les flèches pour passer d'une page à l'autre et afficher les groupes de programmes selon le vaisselle.
• Toucher l'icône RETURN pour retourner à la première page.
• Toucher l'icône souhaitée pour accéder à la liste des programmes.

• Toucher l'icône du programme à définir et appuyer sur OK pour confirmer.
• Le programme sélectionné fera désormais partie du set de programmes prédéfinis.

ASSIETTES
		P1NORMAL	P2INTERMÉ-DIAIRE	P3INTENSIF	P4DÉLICAT	P5CONTINU	P6 ÉCO
VERRES
		G1INTENSIF	G2NORMAL	G3DÉLICAT	G4COUPES
BOUTEILLES
		B1RINÇAGE	B2 LAVAGE	B3INTENSIF
ASSAINISSEMENT		71c	A030	A060	A030C
		P71C	PA030SANIAO=30	PA060SANIAO=60	PA0300SANIAO=300
CASSEROLES
		Pt1NORMAL	Pt2INTENSIF	Pt3 LONG
COUVERTS
		S1NORMAL	S2INTENSIF
PLASTIQUE		[WCWS]
		Pp1VERRES	Pp2ASSIET-TES
TASSES		[S477]	[C30C]
		C1NORMAL	C2BISTROT	C3INTENSIF

4.4.3 Personnalisation des programmes de vidange

Il est possible de personnaliser le programme de vidange, en remplaçar celui de défaut, en choisissant parmi les programmes disponibles.

• Accéder au menu des programmes, selon les explications du paragrap 4.3 Sélection des programmes.
• Appuyer sur l'icône de vidange pour accéder à la liste des programm vidange disponibles.
• Sélectionner le programme souhaité et confirmer en appuyant sur OK.
• Le programme sélectionné fera désormais partie du set de programme prédéfinis.

VIDANGE	NETTOYAGE AUTOMATIQUE	RENOUVELER EAU LAVAGE INTENSIF

4.5 Préparation du panier

Faire référence à la (Fig. 4) pour un fonctionnement correct du lave-vaisselle, suivre les consignes ci-après :

• Utiliser un panier approprié. Le remplir sans le surcharger et sans superposer la vaisselle.
• Rincer la vaisselle pour éliminer les restes d'aliments de grande dimension.
• Introduire les récipients vides avec l'ouverture tournée vers le bas.
• Les assiettes et autres pièces de vaisselle similaires (ex. : plats de service) doivent être disposés d en position inclinée, avec le dessus ou l'endroit orienté vers le haut.
• Disposer les couverts dans le panier à couverts mixtes avec le manche orienté vers le bas.
• Ne pas mélanger les couverts en argent et ceux en inox dans le même panier à couverts pour év l'argenterie et de probablement corroder l'acier.
• Laver la vaisselle aussitôt après son utilisation pour éviter que des salissures ou restes d'aliments re attachés et durcissent.
• Utiliser uniquement de la vaisselle en parfait état et garantie pour le lavage en machine.

4.6 Démarrage du cycle

Consulter la (Fig. 5)

• Pour lancer le programme, appuyer sur le bouton START (2), le bouton deviendra bleu et l'ÉCRAN affichera les informations relatives à la phase du cycle.
• Une fois le cycle terminé, l'écran affichera le message End et la touche START (2) deviendra verte.
• Pour un séchage rapide, extraire le panier du lave-vaisselle à la fin du cycle.
  • Pour terminer avant le cycle, appuyer de nouveau sur la touche START (2).

4.7 Démarrage automatique du cycle

Consulter la (Fig. 6)

Cette fonction permet de démarrer le cycle sélectionné à la fermeture de la porte (ou du capot) sans sur aucune touche. Pour activer cette fonction, procéder comme suit :

La lettre A qui s'affiche signale que la fonction est activée.

• Si la fonction n'est pas prévue par défaut, il faut avant tout l'activer dans le menu de configuration
• Pour désactiver la fonction, appuyer quelques secondes sur la touche START (4) avec la porte du lave-vaisselle ouverte.

Cette désactivation ne dure que pendant un seul cycle de lavage.

N.B. : après le premier cycle de lavage, le démarrage est automatique sur les versions avec capot : l'activation des cycles suivants a lieu en automatique à la fermeture du capot. Ce mode est sign l'écran par la lettre A.

4.8 Extinction de l'appareil

- Pour éteindre le lave-vaisselle, appuyer sur la touche ON/OFF (1), l'ÉCRAN affiche l'heure et la dat environ 60 secondes puis il sera verrouillé.

N. B. : Si le lave-vaisselle devait rester allumé avec la porte ouverte pendant plus d'une heure, il s'éteindra automatiquement.

4.9 Vidange de l'appareil

• Il est possible de sélectionner un cycle de vidange et de nettoyage, comme l'indique le paragraphe 4.4.3 Personnalisation des programmes de vidange.
• Accéder au menu des programmes, selon les explications du paragraphe 4.3 Sélection des programmes, sélectionner la vidange et confirmer en appuyant sur OK
• Appuyer sur le bouton START (2) pour démarrer le programme.
• Le lave-vaisselle s'éteindra à la fin du cycle.

4.10 Régénération des résines (\*option)

Sur les machines avec adoucisseur intégré, le cycle de régénération des résines se déclenche automatiquement en fonction du réglage de la dureté de l'eau ; le programme de lavage en cours pc plus long.

N.B. : Ne pas éteindre le lave-vaisselle si un cycle de régénération est en cours

Si le message MANQUE DE SEL s'affiche sur les lave-vaisselle avec adoucisseur, il est nécessaire d'ajouter le sel dans le bac à sel ; procéder de la façon suivante :

• Retirer le panier du lave-vaisselle.
• Ôter le filtre intégral (Fig. 7).
• Dévisser le bouchon du bac à sel (Fig. 8).
• Verser environ 700 g de sel régénérant (sel de cuisine sans additifs en grains de 1 ou 2 mm de utilisant l'entonnoir fourni.
• Refermer énergiquement le bac à sel.
• Le message MANQUE DE SEL disparaîtra au bout de quelques minutes.

4.11 Appareils avec adoucisseur externe

Sur les appareils dotés de l'adoucisseur externe, au bout d'un certain nombre de cycles prédéfinis, l'éeffiche le message SERVICE pour signaler qu'il faut intervenir sur l'adoucisseur externe et effectuer la régénération des résines.

La signalisation peut être réinitialisée à partir du menu 12.

4.12 Fin de service

• Au terme de la journée, toujours vidanger la machine selon la procédure expliquée au paragraphe 4.9 Vidange de l'appareil.
• Couper l'alimentation électrique du lave-vaisselle au moyen de l'interrupteur général et fermer le robin extérieur d'arrivée d'eau.
  • Effectuer l'entretien courant et nettoyer la machine comme le décrit le paragraphe CHAP 5 ENTRETIEN.
• Si possible, laisser la porte entrouverte pour éviter la formation de mauvaises odeurs à l'intérieur du vaisselle.

CHAP 5 ENTRETIEN

5.1 Consignes générales

Avant d'effectuer toute opération d'entretien, vidanger complètement l'eau, couper le couran et fermer le robinet d'arrivée d'eau.

Ne pas utiliser de jets d'eau sous pression car cela pourrait endommager le système électrique. Laver surfaces extérieures seulement une fois refroidies en utilisant des produits formulés spécialement pour l'entretien de l'acier.

Dans le cas de formation possible de glace, vidanger l'eau du ballon et de la pompe de lavage.

5.2 Nettoyage

Pour garantir l'efficacité de fonctionnement du lave-vaisselle, il faut effectuer périodiquement les opératio d'entretien indiquées ci-après. Effectuer également une désinfection périodique en utilisant des produits adaptés et non corrosifs en vente dans le commerce.

5.3 Nettoyage du groupe de filtration

Effectuer cette opération en fin de journée ou en présence de résidus de saletés sur les filtres.

1. Retirer et laver les paniers.
2. Vidanger la cuve en suivant les instructions reportées au paragraphe 4.9 Vidange de l'appareil.
3. Déposer et nettoyer soigneusement tous les filtres du lave-vaisselle.
4. N'utiliser ni produits ni objets abrasifs pour nettoyer la cuve en acier.
5. Bien replacer toutes les pièces à la fin de ces opérations.

5.4 Nettoyage des bras

Les bras d'aspersion se démontent facilement pour permettre le nettoyage périodique des gicleurs et p toutes obstructions et/ou tous dépôts éventuels.

Procéder comme suit :

• Enlever les bras en dévissant la bague de fixation correspondante ou à l'aide de l'éventuel dispositif déblocage rapide.
• Laver chaque pièce sous un jet d'eau courante et nettoyer soigneusement les gicleurs, en utilisant éventuellement un cure-dent ou un petit objet pointu.
• Nettoyer les axes de rotation des bras à l'intérieur de l'appareil ainsi que la zone de sortie de l'eau de lavage et de rinçage.
• Remonter les bras, puis en contrôler la libre rotation après les avoir repositionnés.

5.5 Doseurs

Pour garantir l'efficacité du lave-vaisselle et l'efficacité du lavage, remplacer régulièrement les tubes à l'intérieur des doseurs de détergent et de produit de rinçage.

La durée des tubes peut varier en fonction des produits chimiques utilisés.

Il est conseillé de vérifier régulièrement les conditions des tubes et de prévoir de les remplacer au m fois par an.

CHAP 6 AUTODIAGNOSTIC

L'appareil est équipé d'un système d'autodiagnostic en mesure de relever et de signaler différentes anomalies de fonctionnement.

Anomalie		Description et remèdes possibles
Er01		Rinçage non effectué. Le rinçage de la vaisselle n'a pas été correctement effectué. Vérifier le nettoyage correct des gicleurs de rinçage.
Er02		Évacuation des eaux usées manquée. La vidange n'a pas eu lieu ou se fait de anormale. Vérifier que le tuyau de vidange ne soit pas plié ou écrasé et que le les filtres ne soient pas bouchés. Sur les lave-vaisselle munis d'un trop-plein, le de avant de démarrer le cycle de vidange.
Er03		Anomalie rétablissement de la température de rinçage. Pendant le cycle de lavage le rétablissement de la température du ballon ne s'est pas produit dans les limites temps préétablies. Éteindre et rallumer l'appareil, puis effectuer un nouveau cycle.
SAFE	Er04	Anomalie de remplissage d'eau dans la cuve. Contrôler que les raccords d'eau s réalisés de manière correcte et que le robinet d'arrivée d'eau soit bien ouvert. Si prévu, contrôler la présence du trop-plein. Éteindre et rallumer l'appareil, puis effectuer un nouveau remplissage.
Er05		Anomalie thermomètre de la cuve.(Sonde ouverte) L'appareil ne relève pas la va de température de la cuve. Éteindre et rallumer l'appareil.
Er06		Anomalie thermomètre de la cuve.(Sonde en court-circuit) L'appareil ne relève pas la valeur de température de la cuve. Éteindre et rallumer l'appareil.
Er07		Anomalie thermomètre du réchauffeur.(Sonde ouverte) L'appareil ne relève pas la valeur de température du réchauffeur. Éteindre et rallumer l'appareil.
Er08		Anomalie thermomètre du réchauffeur.(Sonde en court-circuit) L'appareil ne relève pas la valeur de température du réchauffeur. Éteindre et rallumer l'appareil.
Er09		Time-out remplissage réchauffeur : remplissage du réchauffeur échoué. Il est impossible d'effectuer le rinçage. Contrôler que le robinet d'arrivée d'eau soit ouvert Éteindre et rallumer l'appareil, puis effectuer un nouveau cycle.
Er21		Rinçage insuffisant: le rinçage n'a pas été effectué selon la bonne quantité. Les gicleurs de rinçage sont propres. L'erreur ne bloque pas le lave-vaisselle.
Er22		Anomalie rétablissement de la température de la cuve : Pendant le cycle de lavage le rétablissement de la température du ballon ne s'est pas produit dans les limites temps préétablies. Éteindre et rallumer l'appareil, puis effectuer un nouveau cycle.
Er25		Effectuer la régénération extérieure : La quantité de litres programmée pour les appareils externes de traitement de l'eau a été atteinte ; l'erreur n'empêche pas le fonctionnement du lave-vaisselle. Le message peut être réinitialisé à partir des paramètres du menu 12.
SAFE	ErSF	Sécurité électromécanique : Les thermostats de sécurité du réchauffeur ou de la sont intervenus, ou bien le pressostat de sécurité de la cuve est intervenu.
	ErSL	Sécurité niveau : Le niveau d'eau dans la cuve n'est pas correct.
	Erb	Température réchauffeur excessive : Le relais/télérupteur de chauffage pourrait se casser
	Ert	Température cuve excessive : Le relais/télérupteur de chauffage pourrait se casser
Anomalie	Description et remèdes possibles
drt	Filtre sale : Le niveau d'eau dans la cuve n'est pas correct du fait que le filtre est sale ou que le trop-plein est mal installé.
ErSI	Erreur sécurité entrée : Erreur irréversible, contacter l'assistance technique.
Er98	Erreur soft start : Erreur du système soft start, contacter l'assistance technique.
NO SALT	Manque de sel régénérant : Indique l'absence de sel sur les lave-vaisselle avec adoucisseur.Ajouter du sel.
NO DT	Manque produit de lavage : Ajouter du produit de lavage dans le réservoir.
NO BL	Manque produit de rinçage : Ajouter du produit de rinçage dans le réservoir.
SERV	Demande de maintenance : Intervention de maintenance générale requise, si prédéfinie.
REG ON	Régénération en cours : le cycle de régénération des résines de l'adoucisseur est cours.
REG REQ	Demande Régénération : Nécessité de lancer la régénération si elle n'est pas automatique.
Er27	Erreur gradient réchauffeur : Le réchauffeur ne fonctionne pas correctement.
Er28	Erreur gradient cuve : La cuve ne chauffe pas correctement.
Er99	Erreur carte auxiliaire : La communication avec la carte auxiliaire ne s'effectue pas correctement.
Er30	Erreur ouverture automatique : Le système d'ouverture des lave-vaisselle à capot avec ouverture automatique ne fonctionne pas correctement.S'assurer que rien ne gène l'ouverture du capot.Si le problème persiste, faire appel à l'assistance technique.
Er31	Erreur fermeture automatique : Le système de fermeture des lave-vaisselle à capot avec ouverture automatique ne fonctionne pas correctement.S'assurer que rien ne gène la fermeture du capot.Si le problème persiste, faire appel à l'assistance technique.
Er33	Osmose à la pression minimum : Vérifier si le robinet de l'eau est ouvert.
Er34	Osmose fuite d'eau : Couper l'alimentation électrique et l'arrivée d'eau du lave-vaisselle puis contacter l'assistance technique.
Er35	Osmose erreur conductibilité : Le système d'osmose ne fonctionne pas correctement contacter l'assistance technique.
Er36	Filtre osmose : Remplacer le filtre osmose, contacter l'assistance technique.
Er37	Timeout chauffage réchauffeur : L'élément chauffant de l'eau de rinçage ne foncti-pas correctement, contacter l'assistance technique.
Er38	Timeout chauffage cuve : L'élément chauffant de l'eau de lavage ne fonctionne pas correctement, contacter l'assistance technique.
Er39	Pressostat du réchauffeur en panne.
Er40	Pressostat de la cuve en panne.
L'extinction, puis le rallumage de l'appareil immédiatement après, « réinitialise » la signalisation. Si après avoir suivi les indications fournies, le problème se manifeste à nouveau, faire appel au service d'assistance technique autorisé.

CHAP 7 RÉGLAGES ET PARAMÈTRAGES

La configuration des paramètres ci-après doit être confiée exclusivement à un professionne qualifié.

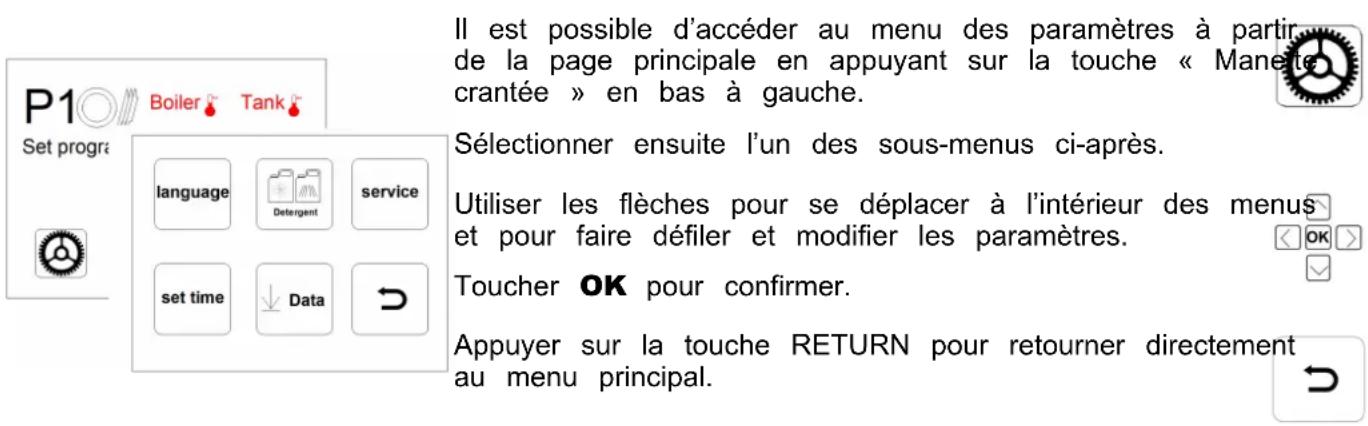

P1 Boiler Tank Set progr language Detergent service set time Data Il est possible d'accéder au menu des paramètres à partir de la page principale en appuyant sur la touche « Manette crantée » en bas à gauche. Sélectionner ensuite l'un des sous-menus ci-après. Utiliser les flèches pour se déplacer à l'intérieur des menus et pour faire défiler et modifier les paramètres. Toucher OK pour confirmer. Appuyer sur la touche RETURN pour retourner directement au menu principal.

Language	Choix de la langue : Possibilité de choisir parmi les langues disponibles ; toucher le correspondant à la langue choisie et appuyer sur RETURN pour confirmer et quitter.
Set time	Réglage heure et date : Régler l'heure à l'aide des flèches verticales ▲▼ puis pass menu suivant pour régler la date.
Détergent	Réglage du produit de lavage et du produit de rinçage : il est possible de régler la de produit de lavage et de rinçage en g/l, à l'aide des flèches verticales ▲▼.
Data	Upload Menù : Appuyer sur le bouton, après avoir introduit une clé USB, pour télé les logiciels manquants de mise à jour de l'ÉCRAN.
	Data prog : Appuyer sur le bouton, après avoir introduit une clé USB, pour téléver les logiciels de mise à jour de l'ÉCRAN.
	Download Menù : Appuyer sur le bouton, après avoir introduit une clé USB, pour télécharger la liste de cycles effectués.
Sélectionner le menu SERVICE pour accéder à une autre série de sous-menus.
	Mem allarm	Mémoire alarmes : Appuyer sur le bouton pour afficher la chronologie des erreurs qui se sont produites.
	Info	Infos : Appuyer sur le bouton pour afficher les paramètres de réglage du lave-vaisselle.
	Mem Prog	Mémoire Programmes : Appuyer sur le bouton pour afficher la liste des cycles effectués et leur résultat.
	reset	Appuyer sur le bouton pour rétablir la configuration d'usine.
	Toucher le symbole de la « clé anglaise » pour accéder au menu technique, où il sera possible de vérifier et de modifier certains paramètres.
	input outpt state	set menù key
	En présence du symbole wi-fi, il est possible d'activer et de désactive connexion.
	Input outpt state	Ce menu permet d'afficher les informations sur l'état des entrées et des sorties du lave-vaisselle.
	Set menù key	Ce menu permet de modifier certains paramètres de fonctionnement.Utiliser les flèches verticales ▲▼ pour saisir le numéro du menu et appuyer sur Login.

Menù 12 : Ce menu permet de modifier les paramètres ci-après :
Language Sélection	de la langue.
Boiler Set	Réglage de la température du réchauffeur pour les programmes. Les versions avec réchauffeur atmosphérique (pompe de rinçage) prévoient des paramétrages différents pour chaque programme ( PR1 - PR2 - PR3 ).
Tank Set	Réglage de la température de la cuve pour les programmes. Les versions avec pu de rinçage prévoient des paramétrages différents pour chaque programme ( PR1 - PR2 - PR3 ).
ThermoStop	Validation de la fonctionThermoStopqui garantit la bonne température de rinçage.
Energy Saving	Validation de la fonctionEnergy Savingqui permet de faire des économies lorsque l'appareil est allumé sans être utilisé.
Manual Detergent	Actionnement manuel du doseur de produit de lavage.En programmant ON, le tuyau d'aspiration se remplit automatiquement.La longueur du tuyau est prédéfinie en fonction du modèle de lave-vaisselle.
Manual Rinse Aid	Actionnement manuel du doseur de produit de rinçage.En programmant ON, le tuyau d'aspiration se remplit automatiquement.La longueur du tuyau est prédéfinie en fonction du modèle de lave-vaisselle.
Detergent Dose	Réglage du temps de dosage du produit de lavage ou quantité en g/l en fonction modèle.
Rinse Aid Dose	Réglage du temps de dosage du liquide de rinçage ou quantité en g/l en fonction modèle.
Water Hardness Measure Unit	Réglage de l'unité de mesure de la dureté de l'eau, F = degrés français, D = de allemands.
Water Hardness	Définition de la dureté de l'eau en entrée, pour les appareils avec adoucisseur inc en fonction de la dureté mesurée. Régler en fonction du tableau du chapitre suivait
Manual Rinse Pump	Actionnement manuel de la pompe de rinçage.
Manual Drain	Actionnement manuel de la pompe de vidange.
Autostart Enable	Validation automatique du démarrage automatique.
Service Cycles Counter	Définition et validation du compteur de cycles qui déclenche la signalisation de maintenance Service ; la signalisation peut être réinitialisée en entrant dans les réglages à travers le menu 12.
Water Service Set	Définition des litres d’autonomie pour les appareils externes de traitement de l’eau, valeur de réglage de 0 à 12 000 litres, par pas de 200.

Après avoir défini les paramètres choisis, appuyer sur OK pour confirmer et quitter le menu.

7.1 Tableau de dureté de l'eau

Définir le degré de dureté de l'eau d'alimentation dH dans le menu des réglages en fonction du tableau ci-après :

Dureté mesurée dH Dureté mesurée dH
°fr dGH	n°	°fr dGH	n°
0 ÷ 20 0	÷	11	1	41 ÷ 4	5	23 ÷ 25	6
21 ÷ 25 12	÷	14	2	46 ÷	50	26 ÷ 28	7
26 ÷ 30 15	÷	17	3	51 ÷	55	29 ÷ 31	8
31 ÷ 35 17	÷	20	4	56 ÷	60	31 ÷ 34	9
36 ÷ 40 20	÷	22	5

Aucun composant de nos appareils n'est soumis à une procédure d'élimination particulière.

N. B. : (Applicable dans les pays membres de l'Union Européenne et dans tous ceux adoptant le tri sélectif).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie a déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à la santé humaine et atteinte à l'environnement, veuillez séparer ce produit des autres types de déchets et le recycler de fa responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contra Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Recyclables directement	Symboles Objet			Matériau %
			Tôle Acier		80
			Emballage carton	PAP
			Palette bois ISPM15
			Parties en plastique	PP, PP+FV
Composés		DEEE	Moteurs	Assemblés	20
			Parties électriques
			Parties électroniques
			Parties en caoutchouc	EPDM

CHAP 9 ENVIRONNEMENT

9.1 Utilisation respectueuse de l'environnement

Une utilisation responsable du lave-vaisselle peut contribuer à améliorer l'impact sur l'environnement, en prenant quotidiennement de bonnes habitudes :

• Ne laver que des paniers pleins.
• Éteindre le lave-vaisselle lorsque celui-ci n'est pas utilisé.
• Laisser la porte du lave-vaisselle fermée lorsque celui-ci se trouve en mode veille (stand by).
• Utiliser des programmes adaptés au degré de saleté de la vaisselle.
• Alimenter le lave-vaisselle en eau chaude, si réchauffée au gaz.
• S'assurer que les eaux usées du lave-vaisselle finissent dans un réseau d'égout approprié.
• Ne pas dépasser les doses de détergents conseillées.

MANUALE DI ISTRUZIONE PER LAVASTOVIGLIE

ISTRUZIONI ORIGINALI

INDICE

CAP 1 RISCHI ED AVVERTENZE IMPORTANTI....2

NUNCA utilize detergentes à base de CLORO ou HIPOCLORITOS.
