ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Ultratech 49 NRG Colged

ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΠΛΥΝΤΗΡΙΟΥ ΠΙΑΤΩΝ

ΠΡΩΤΟΤΥΠΕΣ ΟΔΗΓΙΕΣ

ΠΕΡΙΕΧΟΜΕΝΑ

ΚΕΦ. 1 ΣΗΜΑΝΤΙΚΟΙ ΚΙΝΔΥΝΟΙ ΚΑΙ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ....2

1.1 KANONIK'ΕΣ ΣΥΝΘ'HΚΕΣ ΛΕΙΤΟΥΡΓ'ΙΑΣ 3

ΚΕΦ. 2 ΕΙΣΑΓΩΓΗ....3

2.1 ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ 3
2.2 ΕΓΓΥΗΣΗ 3
2.3 ΑΠΟΘΗΚΕΥΣΗ 3

ΚΕΦ. 3 ΕΓΚΑΤΑΣΤΑΣΗ......4

3.1 ΑΠΟΣΥΣΚΕΥΑΣ'ΙΑ....4
3.2 ΤΟΠΟΘΕΤΗΣΗ 4
3.3 HΛEKTRPIKH Σ'YNΔΕΣΗ 5
3.4 YΔPAYΛIK'H Σ'YNΔΕΣΗ 6
3.5 Σ'YNΔΕΣΗ ΣΤΟΝ ΑΓΩΓΟ ΑΠΟΧ'ΕΤΕΥΣΗΣ 7
3.6 ΛΑΜΠΡΥΝΤΙΚΟ ΚΑΙ ΑΠΟΡΡΥΠΑΝΤΙΚΟ ....7

ΚΕΦ. 4 ΧΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ ......8

4.1 ΔΙΕΠΑΦΗ 8
4.2 ΕΝΕΡΓΟΠΟΪΗΣΗ 8
4.3 ΕΠΙΛΟΓΗ ΠΡΟΓΡΑΜΜΑΤΩΝ 9
4.4 ΕΞΑΤΟΜΙΚΕΥΣΗ ΜΕΝΟΎ ΠΡΟΓΡΑΜΜΑΤΩΝ....9

4.4.1 PRE SET 10
4.4.2 PROG 10
4.4.3 Εξατομίκευση προγραμμάτων εκκένωσης 12

4.5 ΠΡΟΕΤΟΙΜΑΣ'ΙΑ ΚΑΛΑΘΙΟ'Υ 12
4.6'ENAPEH K'YKΛOY 12
4.7 AYTOMATH'ENAPEH K'YKΛOY 13
4.8 ΑΠΕΝΕΡΓΟΠΟΪΗΣΗ ΤΟΥ ΜΗΧΑΝΛΗΜΑΤΟΣ......13
4.9 EKK'ENΩΣH MHXAN'HMATOΣ 13
4.10 ANAΓΕΝΝΗΣΗ PHTΙΝΩΝ (*ΠΡΟΑΙΡΕΤΙΚΑ) 13
4.11 MHXAN'HMATA ME EΞΩTEPIKO ΑΠΟΣΚΛΗΡΥΝΤΗ....14
4.12 ΤΕΛΟΣ ΛΕΙΤΟΥΡΓΙΑΣ 14

ΚΕΦ. 5 ΣΥΝΤΗΡΗΣΗ....15

5.1 ΓΕΝΙΚΟΪ ΚΑΝΌΝΕΣ 15
5.2 ΚΑΘΑΡΙΣΜΟΣ 15
5.3 ΚΑΘΑΡΙΣΜΟΣ ΣΥΣΤΗΜΑΤΟΣ ΦΙΛΤΡΑΡΙΣΜΑΤΟΣ 15
5.4 ΚΑΘΑΡΙΣΜΟΣ ΕΚΤΟΞΕΥΤΗΡΩΝ 15
5.5 ΔΟΣΟΜΕΤΡΗΤΕΣ......15

ΚΕΦ. 6 ΑΥΤΟΔΙΑΓΝΩΣΤΙΚΟΣ ΕΛΕΓΧΟΣ ...... 16

ΚΕΦ. 7 ΕΠΙΛΟΓΕΣ ΚΑΙ ΡΥΘΜΙΣΕΙΣ....19

7.1 Π'ΙΝΑΚΑΣ ΣΚΛΗΡΟΤΗΤΑΣ ΝΕΡΟ'Υ 21

КЕФ. 8 АПОРРІΨΗ 22

ΚΕΦ. 9 ΠΕΡΙΒΑΛΛΟΝ....22

9.1 ΧΡΗΣΗ ΜΕ ΣΕΒΑΣΜΟ ΠΡΟΣ ΤΟ ΠΕΡΙΒΑΛΛΟΝ ...... 22

Ο κατασκευαστής διατηρεί σύμφωνα με τον νόμο την κυριότητα αυτού του εγγράφου, το οποίο απαγορεύεται να αναπαραχθεί και να κοινοποιηθεί με οποιοδήποτε μέσο χωρίς την προηγούμενη, γραπτή εξουσιοδότησή του.

ΣΗΜ. Ο κατασκευαστής διατηρεί το δικαίωμα να πραγματοποιήσει ηλεκτρικές, τεχνικές και αισθητικές τροποποιήσεις στο παρόν πλυντήριο πιάτων ή/και να αντικαταστήσει εξαρτήματα χωρίς καμία προειδοποίηση, εφόσον το θεωρεί απαραίτητο, ώστε να διασφαλίζεται πάντα η αξιοπιστία και η μεγο διάρκεια ζωής του προϊόντος με προηγμένα τεχνολογικά συστήματα.

ΠΡΩΤΟΤΥΠΕΣ ΟΔΗΓΙΕΣ

ΚΕΦ. 1 ΣΗΜΑΝΤΙΚΟΙ ΚΙΝΔΥΝΟΙ ΚΑΙ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

Διαβάστε προσεκτικά το εγχειρίδιο οδηγιών πριν από την έναρξη της λειτουργίας του μηχανήματος. Οι προειδοποιήσεις που περιλαμβάνει παρέχουν σημαντικές οδηγίες σχετικά με την ασφάλεια στις διάφορες φάσεις της εγκατάστασης, της χρήσης και της συντήρησης. Γμη τήρηση των οδηγιών που παρέχονται στα συνημμένα εγχειρίδια μπορεί να οδηγήσει σε μείωση της ασφάλειας της συσκευής και άμεση ακύρωση της εγγύησης.

• Η συσκευή αυτή προορίζεται μόνο για τη χρήση για την οποία έχει σχεδιαστεί. Κάθε άλλη χρήση ακατάλληλη και, συνεπώς, επικίνδυνη.
• Το εξειδικευμένο προσωπικό που εκτελεί την εγκατάσταση πρέπει να εκπαιδεύσει κατάλληλα το χρι με τη λειτουργία της συσκευής και τυχόν μέτρα ασφαλείας που πρέπει να τηρούνται, ακόμη και επίδειξης.
- Κάθε επέμβαση στο μηχάνημα, ακόμη και στην περίπτωση βλάβης, πρέπει να γίνεται μόνο από τι κατασκευαστικό οίκο ή από εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης και από εξειδικευμένο πρ με τη χρήση αποκλειστικά και μόνο γνήσιων ανταλλακτικών.
- Αποσυνδέετε ή απομονώνετε πάντα το μηχάνημα από το ηλεκτρικό δίκτυο και το δίκτυο ύδρευσης εκτέλεση εργασιών συντήρησης, επισκευής και καθαρισμού.
• Το μηχάνημα ΔΕΝ πρέπει να χρησιμοποιείται από μη εκπαιδευμένο προσωπικό.
- Η συσκευή δεν πρέπει να χρησιμοποιείται από παιδιά ηλικίας κάτω των 8 ετών και από άτομα σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή χωρίς εμπειρία ή τις απαιτούμενες γνώσεις, εκ επιβλέπονται ή έχουν λάβει οδηγίες σχετικά με την ασφαλή χρήση της συσκευής.
• Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή.
- Ο καθαρισμός και η συντήρηση χρήστη δεν πρέπει να πραγματοποιούνται από παιδιά χωρίς επιτί
• Το μηχάνημα ΔΕΝ πρέπει να παραμένει υπό τάση όταν δεν χρησιμοποιείται.
- Εάν το μηχάνημα δεν διαθέτει βύσμα ή άλλο μέσο πλήρους αποσύνδεσης με διαχωρισμό όλων τ αυτές οι διατάξεις αποσύνδεσης πρέπει να ενσωματωθούν στο δίκτυο τροφοδοσίας, σύμφωνα με τους κανονισμούς εγκατάστασης.
- Εάν το καλώδιο τροφοδοσίας υποστεί ζημιά, πρέπει να αντικατασταθεί από τον κατασκευαστή ή το τεχνικής υποστήριξής του ή από άτομο παρόμοιας εξειδίκευσης, ώστε να αποφευχθεί κάθε κίνδυνού
• Η βίδα που υπάρχει στη συσκευή με το σύμβολο 5021 του προτύπου IEC 60417 συμβολίζει την σύνδεση.
- Μην ανοίγετε ΠΟΤΕ γρήγορα το μηχάνημα εάν δεν έχει ολοκληρώσει τον κύκλο προγράμματος.
- Μη χρησιμοποιείτε ΠΟΤΕ το μηχάνημα χωρίς τα προστατευτικά που παρέχονται από τον κατασκευαστή.
- Μη χρησιμοποιείτε ΠΟΤΕ το μηχάνημα για το πλύσιμο αντικειμένων ακατάλληλου τύπου, μορφής, μεγέθους ή υλικού για πλύσιμο στο μηχάνημα ή αντικειμένων που δεν βρίσκονται σε καλή κατάσταση.
- Μη χρησιμοποιείτε ΠΟΤΕ τη συσκευή ή μέρη της συσκευής σαν σκάλα ή στήριγμα για άτομα, αντικείμενα ή ζώα.
- Μην υπερφορτώνετε ΠΟΤΕ την πόρτα των μηχανημάτων εμπρόσθιας φόρτωσης όταν είναι ανοικτή. Η πόρτα έχει σχεδιαστεί για στήριξη μόνο του φορτωμένου καλαθιού με σκεύη.
- Μη βάζετε ΠΟΤΕ τα χέρια σας μέσα στα διαλύματα πλύσης χωρίς γάντια.
- Μην αναποδογυρίζετε ΠΟΤΕ το μηχάνημα μετά την εγκατάσταση.
- Σε περίπτωση δυσλειτουργίας ή διαρροής υγρών, αποσυνδέστε αμέσως το μηχάνημα από το ηλεκτ και κλείστε την παροχή νερού.
- Μην τοποθετείτε το πλυντήριο πιάτων κοντά σε πηγές θερμότητας άνω των 50 °C.
- Μην αφήνετε ΠΟΤΕ το πλυντήριο πιάτων εκτεθειμένο στους ατμοσφαιρικούς παράγοντες (βροχή, ήλιος, κ.λπ.)
• Το πλυντήριο πιάτων δεν πρέπει να εγκαθίσταται ποτέ σε εξωτερικούς χώρους χωρίς κατάλληλα τ
- Μην ενεργοποιείτε ποτέ ένα πρόγραμμα πλύσης, εάν δεν έχει τοποθετηθεί η υπερχείλιση, εφόσον
- Μην πλησιάζετε ποτέ στο μηχάνημα μαγνητικά αντικείμενα.
- Μη χρησιμοποιείτε το πάνω μέρος του μηχανήματος σαν επιφάνεια στήριξης.
- Ο τεχνικός εγκατάστασης οφείλει να ελέγξει εάν η γείωση λειτουργεί αποτελεσματικά.
• Στο τέλος του ελέγχου, ο τεχνικός εγκατάστασης πρέπει να σας παραδώσει μια γραπτή δήλωση σωστή εγκατάσταση και τους ελέγχους, σύμφωνα με τους κανονισμούς και τις προδιαγραφές.
- MHN τροποποιείτε τη θέση του μηχανήματος και μην αλλοιώνετε τα στοιχεία που συνιστούν το μηχάνημα, καθώς μπορεί να τεθεί σε κίνδυνο η ασφάλεια του ίδιου του μηχανήματος.

• Στάθμη ηχητικής πίεσης σύμφωνα με το EN ISO 4871:

• Méγ. LpA = 55db Kpa=2,5db για εκδόσεις κάτω από τον πάγκο
• Méγ. LpA = 65db Kpa=2,5db για εκδόσεις με κάλυμμα
• Méγ. LpA = 76db Kpa=1,5db για εκδόσεις πλυσίματος αντικειμένων.

- Μέγ. θερμοκρασία νερού τροφοδοσίας: 50 °C.

• Μέγ. πίεση νερού τροφοδοσίας: 4 bar (400 kPa).
• Συσκευή με προδιαμόρφωση για μόνιμη σύνδεση στο δίκτυο ύδρευσης.
  • Η συσκευή δεν πρέπει να καθαρίζεται με ψεκασμό νερού ή ατμού.
• Μέγιστο ύψος αποχέτευσης:

。 Στο δάπεδο στις εκδόσεις με υπερχείλιση.

Μέγιστο ύψος 1m στις εκδόσεις με αντλία εκκένωσης.

1.1 Κανονικές συνθήκες λειτουργίας

Θερμοκρασία περιβάλλοντος:

40 °C to μέγ. / 4 °C to ελάχ. (μέση τιμή 30 °C)

Υψόμετρο: Έως 2000 μέτρα

Σχετική υγρασία:

30% to μέγ. στους 40°C / 90% to μέγ. στους 20 °C

ΚΕΦ. 2 ΕΙΣΑΓΩΓΗ

2.1 Προειδοποιήσεις

Φυλάσσετε όλα τα εγχειρίδια προσεκτικά κοντά στη συσκευή. Παραδώστε τα εγχειρίδια στους τεχνικοί στους χειριστές και διατηρείτε τα σε καλή κατάσταση και σε ασφαλές μέρος. Κάντε αντίγραφα, εάν συχνή αναφορά.

Ο χειριστής πρέπει να διαβάσει, να κατανοήσει και να εξοικειωθεί με το παρόν εγχειρίδιο πριν από έναρξη λειτουργίας του μηχανήματος.

Η συσκευή προορίζεται αποκλειστικά για το επαγγελματικό πλύσιμο σκευών σε χώρους μαζικής εστίασυνεπώς, η εγκατάσταση, η χρήση και η συντήρηση πρέπει να εκτελούνται σε κάθε περίπτωση απέεκπαιδευμένο προσωπικό και σε συμμόρφωση με τις οδηγίες του κατασκευαστή.

2.2 Εγγύηση

Ο κατασκευαστής δεν φέρει καμία ευθύνη και δεν παρέχει καμία εγγύηση για υλικές ζημιές ή τραυμ. οφείλονται σε μη τήρηση των παρεχόμενων οδηγιών ή σε ακατάλληλη χρήση του μηχανήματος.

Η μη τήρηση των οδηγιών που παρέχονται στα συνημμένα εγχειρίδια μπορεί να οδηγήσει σε μείωσι ασφάλειας της συσκευής και άμεση ακύρωση της εγγύησης.

Η εγκατάσταση και η επισκευή από μη εξουσιοδοτημένους τεχνικούς ή η χρήση μη γνήσιων ανταλλο οδηγεί σε άμεση ακύρωση της εγγύησης.

2.3 Αποθήκευση

Μεταφορά και αποθήκευση: Μεταξύ -10 °C και 55 °C με μέγιστη θερμοκρασία έως 70°C (για 24 ώρες το μέγ.).

ΚΕΦ. 3 ΕΓΚΑΤΑΣΤΑΣΗ

Η σωστή εγκατάσταση είναι εξαιρετικά σημαντική για την καλή λειτουργία του μηχανήματος. Ορισμένα απαιτούμενα στοιχεία για την εγκατάσταση του μηχανήματος αναγράφονται στην πινακίδα τεχνικών χαρακτηριστικών που υπάρχει στη δεξιά πλευρά του μηχανήματος, καθώς και στο εξώφυλλο του παρ εγχειριδίου.

Η εγκατάσταση πρέπει να πραγματοποιείται αποκλειστικά από εξειδικευμένους και εξουσιοδοτημένους τεχνικούς.

3.1 Αποσυσκευασία

Ελέγξτε την ακεραιότητα της συσκευασίας και σημειώστε στο δελτίο παράδοσης τυχόν ζημιές που ενν. Μετά την αφαίρεση της συσκευασίας, βεβαιωθείτε ότι η συσκευή είναι ανέπαφη. Εάν η συσκευή έχειζημιά, ενημερώστε αμέσως τον προμηθευτή μέσω φαξ ή συστημένη επιστολή με απόδειξη παραλαβής και το μεταφορέα. Εάν οι ζημιές θέτουν σε κίνδυνο την ασφάλεια του μηχανήματος, μην εγκαταστήσχρησιμοποιήσετε τη συσκευή μέχρι να ελεγχθεί από εξειδικευμένο τεχνικό.

Φυλάσσετε τα στοιχεία της συσκευασίας (πλαστικές σακούλες, διογκωμένο πολυστυρόλιο, καρφιά, κ.λπ. ...) μακριά από τα παιδιά και τα κατοικίδια ζώα, καθώς μπορεί να αποτελέσου πηγή κινδύνου.

3.2 Τοποθέτηση

• Βεβαιωθείτε ότι στο χώρο εγκατάστασης δεν υπάρχουν ή είναι κατάλληλα προστατευμένα, αντικείμενα και υλικά που μπορούν να υποστούν ζημιά από το υδρατμούς που εξάγονται από το μηχάνημα κατά τη διάρκεια της λειτουργίας.
  • Πριν από την τοποθέτηση του πλυντηρίου πιάτων, συνδέστε στον χώρο την ι εγκατάσταση, την παροχή νερού και την αποχέτευση.
• Στην περίπτωση εντοιχισμού μηχανημάτων μονού τοιχώματος, αφήστε χώρο τουλάχιστον 10mm ανάμεσα στα τοιχώματα του μηχανήματος και τις παρακείμενες επιφάνειες.
• Το δάπεδο ή το περίβλημα πρέπει να έχει κατάλληλες διαστάσεις λαμβανομένου υπόψη του συνολικού βάρους του πλυντηρίου πιάτων.
• Για να διασφαλιστεί η σταθερότητα του μηχανήματος, εγκαταστήστε και οριζοντιώστε το μηχάνημα στα τέσσερα πόδια που διαθέτει.
  • Η συσκευή αυτή είναι κατάλληλη μόνο γα σταθερή σύνδεση. Διαφορετικοί τύποι εγκατάστασης πρέπει να συμφωνηθούν και να εγκριθούν από τον κατασκευαστ
• Αφαιρέστε την προστατευτική μεμβράνη από το περίβλημα της συσκευής πριν από την έναρξη της χρήσης του πλυντηρίου πιάτων.

3.3 Нлектрикή σύνδεση

• Πρέπει να υπάρχει ένας γενικός πολυπολικός διακόπτης που διακόπτει όλες τι συμπεριλαμβανομένου του ουδέτερου, με απόσταση μεταξύ των ανοικτών επαφι τουλάχιστον 3 mm και με μαγνητοθερμική αποσύζευξη ασφαλείας ή με σύνδεα ασφάλειες. Ο καθορισμός του μεγέθους ή η βαθμονόμηση πρέπει να γίνεται σύμφωνα με την ισχύ που αναγράφεται στην πινακίδα τεχνικών χαρακτηριστικώ μηχανήματος.
- Ο γενικός διακόπτης πρέπει να βρίσκεται στην ηλεκτρική γραμμή κοντά στην εγκατάσταση και να εξυπηρετεί μία μόνο συσκευή κάθε φορά.
• Η τάση και η συχνότητα του ηλεκτρικού δικτύου πρέπει να αντιστοιχούν στις τιμές που αναγράφονται στην πινακίδα τεχνικών χαρακτηριστικών.
• Πρέπει να διατίθεται αποτελεσματική εγκατάσταση γείωσης, σύμφωνα με τους ισχύοντες κανονισμούς πρόληψης για την ασφάλεια του χειριστή και της συσκε

- Η συσκευή αυτή συμμορφώνεται με την πιστοποίηση EN/IEC 61000-3-11 εάν η σύνθετης είντόσταση μικρότερη ή ίση μελα Zότο σημείο διασύνδεσης μεταξύ του συστήματος τροφοδοσίας του χρήστη και δημόσιου συστήματος. Ο τεχνικός εγκατάστασης ή ο χρήστης της συσκευής οφείλουν να επαληθεύσύνδεση της συσκευής αποκλειστικά σε τροφοδοσία με σύστημα σύνθετης αγείφτικρότερής ή ίσης με Zmax.

	Z_max
Συσκευή πλυσίματος αντικειμένων	0,21 Ω
Συσκευή με κάλυμμα	0,24 Ω
Συσκευή κάτω από τον πάγκο	0,41 Ω

- Το καλώδιο τροφοδοσίας, αποκλειστικά τύπου H07RN-F, παρέχει ρεύμα κατά την κινητή λειτουργία στους 60°°C στον αγωγό:

Τριφασικό μηχάνημα

-5x2,5 mānāwς 20 A
-5x4 m²náως 30 A
-5x6 mnáwç 38 A
-5x10 m ^m a ^w c 54 A

Μονοφασικό μηχάνημα

-3x1,5 mānāwç 16 A
-3x2,5 m ^2 n ^4 ως 25 A

• Δεν πρέπει να τεντώνεται ή να συμπιέζεται κατά την κανονική λειτουργία ή την τακτική συντήρησι
- Επίσης, η συσκευή πρέπει να είναι συνδεδεμένη σε ισοδυναμικό σύστημα, η σύνδεση του οποίου πραγματοποιείται μέσω βίδας που επισημαίνεται με το σύμβολο 5021 του προτύπου ↓ IEC 60417.
- Ο ισοδυναμικός αγωγός πρέπει να έχει διατομή². 10 mm
- Τηρείτε την πολικότητα που αναγράφεται στο ηλεκτρολογικό διάγραμμα.
• Για περαιτέρω πληροφορίες, ανατρέξτε στο ηλεκτρολογικό διάγραμμα.

Απαγορεύεται η χρήση πολύπριζων, προσαρμογέων, καλωδίων μη κατάλληλου τύπου και διατομής ή συνδέσμων προέκτασης που δεν πληρούν τους ισχύοντες κανονισμούς ηλεκτρολογικών εγκαταστάσεων.

3.4 Υδραυλική σύνδεση

Η συσκευή πρέπει να συνδέεται στο δίκτυο ύδρευσης μέσω εύκαμπτου σωλή Ανάμεσα στο δίκτυο ύδρευσης και στην ηλεκτροβάνα της συσκευής πρέπει νο υπάρχει μια βάνα διακοπής. Η βάνα διακοπής πρέπει να βρίσκεται κοντά στι συσκευή.

• Η παροχή νερού, η θερμοκρασία και η πίεση πρέπει να αντιστοιχούν στις τιμές που αναγράφονται στην πινακίδα τεχνικών χαρακτηριστικών του μηχανήματος.
• Βεβαιωθείτε ότι η παροχή τροφοδοσίας δεν είναι μικρότερη από 20 l/min.
• Εάν η σκληρότητα του νερού είναι άνω των 14 °f (8 °dH), συνιστάται η χρήση του μηχανήματοι αποσκληρυντή. Εάν η σκληρότητα του νερού είναι άνω των 35 °f (19,5 °dH), εγκαταστήστε έναν αποσκληρυντή πριν από την ηλεκτροβάνα.
  • Για μηχανήματα χωρίς αποσκληρυντή, εάν η σκληρότητα του νερού είναι άνω των 14 °f (8 °dH), εξωτερικό αποσκληρυντή πριν από την ηλεκτροβάνα.
  • Στην περίπτωση πολύ υψηλών συγκεντρώσεων υπολειπόμενων μετάλλων στο νερό υψηλής αγωγιμό συνιστάται η χρήση εγκατάστασης απομετάλλωσης.
  • Τα μηχανήματα που προορίζονται για χρήση με αφαλατωμένο νερό ή με νερό με υψηλή περιεκτικ χλωριούχο νάτριο πρέπει να γίνονται ειδική παραγγελία, καθώς απαιτούνται ειδικά υλικά για την κι
• Μην τροφοδοτείτε με απιονισμένο νερό τα μηχανήματα που διαθέτουν σύστημα ανάκτησης θερμότητ μπαταρίες ανάκτησης από χαλκό. Σε αυτές τις περιπτώσεις, απαιτείται η έκδοση με μπαταρίες με σωληνώσεις inox.

3.5 Σύνδεση στον αγωγό αποχέτευσης

• Ο αγωγός αποχέτευσης πρέπει να περιλαμβάνει ένα ελεύθερο φρεάτ σιφόνι, κατάλληλων διαστάσεων για την παροχή του σωλήνα αποχέτευσης που παρέχεται με το μηχάνημα. Ο σωλήνας πρέπει να φτάνει μέχρι το φρεάτιο, χωρίς να τεντώνεται, να συμπιέζεται, να δ να συνθλίβεται, να πιέζεται ή να εμποδίζεται με κάποιο τρόπο.
• Η εκκένωση του θαλάμου γίνεται μέσω της βαρύτητας και, συνεπώς αποχέτευση πρέπει να βρίσκεται χαμηλότερα από τη βάση του μηχανήματος.

Max 1 m

Με αντλία εκκένωσης (διατίθεται κατόπιν παραγγελίας)

• Εάν η αποχέτευση δεν βρίσκεται χαμηλότερα από τη βάση του μηχανήματος, μπορείτε να χρησιμοποιήσετε την έκδοση με αντλία εκκένωσης (διατίθεται κατόπιν παραγγελίας).
• Στην περίπτωση αυτή, το μέγιστο ύψος της αποχέτευσης είναι ίσο |
• Ελέγχετε πάντα εάν η αποχέτευση λειτουργεί σωστά και εάν υπάρχο εμφράξεις.
• Κάθε άλλος τύπος εγκατάστασης πρέπει να συμφωνηθεί και να εγκρ των προτέρων από τον κατασκευαστή.

3.6 Λαμπρυντικό και απορρυπαντικό

• Το λαμπρυντικό και το απορρυπαντικό παρέχονται μέσω του δοσομετρητή που έχει εγκατασταθεί σ από το εργοστάσιο, εάν προβλέπεται για το μοντέλο.
- Η δοσολογία καθορίζεται με βάση τη σκληρότητα του νερού από τον τεχνικό εγκατάστασης, ο οποίος θα πραγματοποιήσει επίσης τη βαθμονόμηση των δοσομετρητών.
- Πριν προχωρήσετε στη βαθμονόμηση, γεμίστε τους σωλήνες τροφοδοσίας των δοσομετρητών με το σχετικό προϊόν.
- Η βαθμονόμηση πραγματοποιείται μέσω των αντίστοιχων βιδών ρύθμισης ή απευθείας από τον πίνακα διακοπτών, εάν διατίθεται.
• Η στάθμη των υγρών στο δοχείο πρέπει να είναι κατάλληλη για άντληση των υγρών. Το δοχείο αδειάζει ποτέ πλήρως ή να αναπληρώνεται με διαβρωτικά προϊόντα ή με προϊόντα με προσμίξεις.

Μη χρησιμοποιείτε ΠΟΤΕ απορρυπαντικά με βάση το ΧΛΩΡΙΟ ή το ΥΠΟΧΛΩΡΙΩΔΕΣ ΝΑΤΡΙΟ.

Συνιστάται πάντα η εγκατάσταση αυτόματου δοσομετρητή απορρυπαντικού.

ΚΕΦ. 4 ΧΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

4.1 Διεπαφή

Κουμπιά* Χρώματα και καταστάσεις λειτουργίας
1 Πλήκτρο ON/OFF Λευκό
2	Πλήκτρο START	KITPINOTo μηχάνημα δεν είναι έτοιμο	ΠΡΑΣΙΝΟTo μηχάνημα είναι έτοιμο	ΜΠΛΕΕνεργός κύκλος	ΚΟΚΚΙΝΟΣφάλμα

* σύμφωνα με την (Εικ. 1) και την (Εικ. 2).

Σύμβολα πληροφοριών και προειδοποίησης*
!	Γενική προειδοποίηση, πατήστε το εικονίδιο για να εμφανίσετε την προειδοποίηση.	II	Παύση
×	Έλλειψη αλατιού.		Συνδεδεμένο Wi-Fi, μη ενεργοποιημένο εάν το σύμβολο είναι διαγραμμένο.
/	Έλλειψη απορρυπαντικού. Τοποθετήστε σκεύη στο καλάθι.
	Έλλειψη λαμπρυντικού. Πλήρωση Ιμε νερό.
	Απαιτείται συντήρηση, πατήστε το εικονίδιο για να εμφανίσετε το αίτημα.	⚠️	Βλάβη, πατήστε το εικονίδιο για εμφανίσετε τον τύπο βλάβης.
A	Αυτόματη εκκίνηση, μη ενεργοποιημένη εάν το σύμβολο είναι διαγραμμένο.	Tunisia	Ενεργό ή ανενεργό κλείδωμα οθόνης.

σύμφωνα με την (Εικ. 2 )

Σύμβολα λειτουργίας
			END
Πλύση Εκκένωση Ξέπλυμα Τέλος κύκλου

4.2 Ενεργοποίηση

Ανατρέξτε στην (Εικ. 3 )

• Ενεργοποιήστε τον γενικό διακόπτη ηλεκτρικής τροφοδοσίας.
  • Ανοίξτε την κεντρική βρύση νερού.
• Στην ΟΘΟΝΗ θα εμφανιστούν οι πληροφορίες λογισμικού του πλυντηρίου πιάτων, ενώ όταν ολοκληρωθεί ο έλεγχος η ΟΘΟΝΗ θα σβήσει.
• Το κουμπί ON/OFF (1) θα παραμείνει αναμμένο με χαμηλή ένταση για να υποδείξει ότι το μηχάνημα βρίσκεται στην κατάσταση αναμονής.

Η ΟΘΟΝΗ διαθέτει κλείδωμα ασφαλείας που ενεργοποιείται μετά από 60 δευτερόλεπτα. Για να την ξεκλειδώσετε, πρέπει να πατήσετε στην οθόνη και να μετακινήσετε με το δάχτυλό σας το λουκέτο από τη θέση

κλειστό στη θέση ανοικτό.

• Ελέγξτε τη σωστή τοποθέτηση των εκτοξευτήρων πλύσης και των φίλτρων.
• Ελέγξτε τη στάθμη απορρυπαντικού και λαμπρυντικού στις θήκες.
• Ξεκλειδώστε την ΟΘΟΝΗ, εάν απαιτείται, μετακινώντας το εικονίδιο λουκέτου από τη θέση κλειστό ανοικτό.
• Κρατήστε πατημένο το πλήκτρο ON/OFF (1) για να ενεργοποιήσετε το μηχάνημα. Η φωτεινότητα του πλήκτρου θα αυξηθεί.
• Στην ΟΘΟΝΗ θα εμφανιστούν διάφορες πληροφορίες, το ρυθμισμένο πρόγραμμα, οι θερμοκρασίες θαλάμου και μπόιλερ και η κατάσταση του μηχανήματος.
• Οι ενδείξεις Boiler kαι Tank kαι το πλήκτρο START (2) με πράσινο χρώμα υποδεικνύουν ότι το πλυντήριο πιάτων είναι έτοιμο για χρήση.
• Σε κάθε ενεργοποίηση ρυθμίζεται το τελευταίο πρόγραμμα που χρησιμοποιούσατε πριν από την απενεργοποίηση.

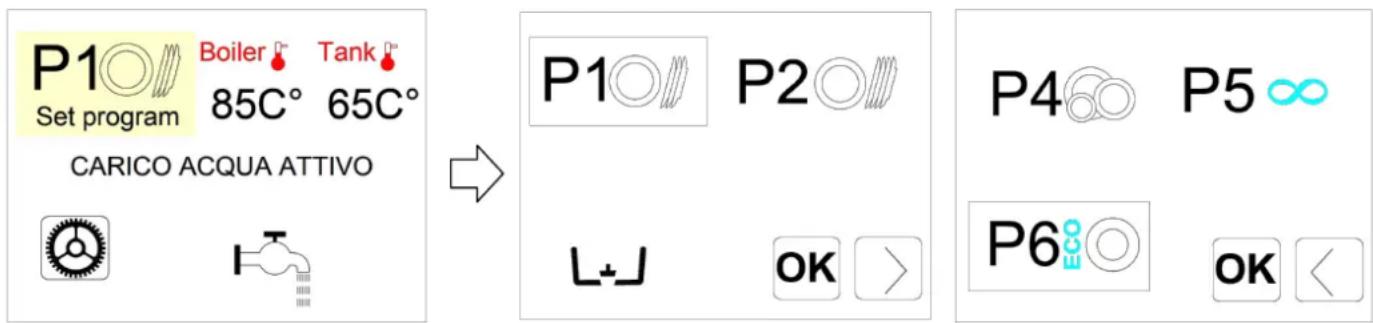

4.3 Επιλογή προγραμμάτων

- Πατώντας το εικονίδιο SET PROGRAM στην οθόνη μπορείτε να αποκτήσετε πρόσβαση στο μενού προγραμμάτων:

P1○ Boiler Tank Set program 85C° 65C° CARICO ACQUA ATTIVO P1○ P2○ L+J OK > P4○ P5∞ P6○OK <

• Στο μενού, διατίθενται 5 προκαθορισμένα προγράμματα από τα οποία μπορείτε να επιλέξετε το πρ. εκκένωσης.
  • Χρησιμοποιήστε το βέλος κάτω δεξιά για να μετακινηθείτε στις δύο οθόνες του μενού.
• Επιλέξτε το επιθυμητό πρόγραμμα και επιβεβαιώστε με το ΟΚ. Το ενεργό πρόγραμμα θα είναι τώρα το επιλεγμένο.

4.4 Εξατομίκευση μενού προγραμμάτων

Μπορείτε να εξατομικεύσετε το μενού προγραμμάτων, αντικαθιστώντας ένα ή περισσότερα προγράμματα επιλέγοντάς τα από τα διαθέσιμα.

• Αποκτήστε πρόσβαση στα προγράμματα, όπως αναφέρεται στην παράγραφο 4.3 Επιλογή προγραμμάτων.
• Κρατώντας πατημένο το πρόγραμμα που θέλετε να αντικαταστήσετε θα αποκτήσετε πρόσβαση στο μενού διαμόρφωσης.
• Από αυτό το μενού, μπορείτε να επιλέξετε και να αντικαταστήσετε (το ΣΕΤ προγραμμάτων ή το μεμονωμένο πρόγραμμα.

4.4.1 PRE SET

Από εδώ, μπορείτε να επιλέξετε ένα από τα ΣΕΤ προκαθορισμένων προγραμμάτων ανάλογα με τον λειτουργίας.

• Χρησιμοποιήστε το βέλος κάτω δεξιά για να μετακινηθείτε στις οθόνες του μενού.
• Επιλέξτε το ΣΕΤ που θέλετε να χρησιμοποιήσετε και επιβεβαιώστε με το ΟΚ για να επιστρέψετε στο κύριο μενού.
  • Το επιλεγμένο ΣΕΤ προγραμμάτων θα είναι τώρα το προκαθορισμένο.

• Γενική χρήση (προεπιλογή)

○ Εκλεπτυσμένη κουζίνα Υγειονομική μονάδα

○ Kuλικείο Fast Food OK

○ Μπαρ / μπιστρό Φεστιβάλ και γιορτές

○ Γαστρονομία

○ Ζαχαροπλαστείο

O

O

O

OK

4.4.2 PROG

Από εδώ, μπορείτε να επιλέξετε και να αντικαταστήσετε μεμονωμένα προγράμματα του μενού ανάλογιανάγκες σας.

• Χρησιμοποιήστε το βέλος για να μετακινηθείτε στις οθόνες και να εμφανίσετε τις ομάδες προγραμι. τύπο σκεύους.
  • Πατήστε το εικονίδιο RETURN για να επιστρέψετε στην αρχική οθόνη.
  • Πατήστε το επιθυμητό εικονίδιο για να αποκτήσετε πρόσβαση στη λίστα προγραμμάτων.

• Πατήστε το εικονίδιο του προγράμματος που θέλετε να ρυθμίσετε και πατήστε το ΟΚ για επιβεβαίωση.
• Το επιλεγμένο πρόγραμμα θα περιλαμβάνεται τώρα στο σετ προκαθορισμένων προγραμμάτων.

ΠΙΑΤΑ
			P1 TYΠΙΚΟ	P2 ENΔΙΑΜΕ-ΣΟ	P3 ENTATΙΚΟ	P4 EYΑΙΣΘΗΤΑ	P5 ΣΥΝΕΧΕΣ	P6 ECO
ΠΟΤΗΡΙΑ
			G1 ENTATΙΚΟ	G2 TYΠΙΚΟ	G3 EYΑΙΣΘΗ-ΤΑ	G4 ΠΑΓΩΤΟ
ΦΙΑΛΕΣ
			B1 ΞΕΠΛΥΜΑ	B2 ΠΛΥΣΗ	B3 ENTATΙΚΟ
ΠΡΟΪΟΝΤΑ ΥΓΙΕΙΝΗΣ			71c
			P71C	PA030 SANI A0=30	PA060 SANI A0=60	PA0300 SANI A0=300
ΣΚΕΥΗ
			Pt1 TYΠΙΚΟ	Pt2 ENTATΙΚΟ	Pt3 ΜΕΓΑΛΗ ΔΙΑΡΚΕΙΑ
ΜΑΧΑΙΡΟΠΙΡΟΥΝΑ
			S1 TYΠΙΚΟ	S2 ENTATΙΚΟ
ΠΛΑΣΤΙΚΑ			[7605]	[8445]
			Pp1 ΠΟΤΗΡΙΑ	Pp2 ΠΙΑΤΑ
ΦΛΙΤΖΑΝΙΑ			[ΚΧΤΑ]	[4C02]	[32YΗ]
			C1 TYΠΙΚΟ	C2 ΜΠΙΣΤΡΟ	C3 ENTATΙΚΟ

4.4.3 Εξατομίκευση προγραμμάτων εκκένωσης

Μπορείτε να εξατομικεύσετε το πρόγραμμα εκκένωσης, αντικαθιστώντας προεπιλεγμένο και επιλέγοντάς ένα από τα διαθέσιμα.

• Αποκτήστε πρόσβαση στα προγράμματα, όπως αναφέρεται στην παράγραφο 4.3 Επιλογή προγραμμάτων.
• Κρατώντας πατημένο το εικονίδιο εκκένωσης θα αποκτήσετε πρόσβασ στη λίστα διαθέσιμων προγραμμάτων εκκένωσης.
• Επιλέξτε το επιθυμητό πρόγραμμα και επιβεβαιώστε με το ΟΚ.
  • Το επιλεγμένο πρόγραμμα θα περιλαμβάνεται τώρα στο σετ προκαθορισμένων προγραμμάτων.

ΕΚΚΕΝΩΣΗ	ΑΥΤΟΜΑΤΟΣ ΚΑΘΑΡΙΣΜΟΣ	ΑΛΛΑΓΗ ΝΕΡΟΥ	ΕΝΤΑΤΙΚΟΣ ΚΑΘΑΡΙΣΜΟΣ

4.5 Προετοιμασία καλαθιού

Σύμφωνα με την (Εικ. 4 ), για να διασφαλιστεί η σωστή λειτουργία του μηχανήματος, ακολουθείτε τους παρακάτω κανόνες:

• Χρησιμοποιείτε κατάλληλο καλάθι, μη φορτώνετε υπερβολικά το καλάθι και μην επικαλύπτετε τα σκι
- Ξεπλύνετε τα σκεύη απομακρύνοντας τα χονδρά υπολείμματα τροφών.
• Τοποθετείτε τα κενά σκεύη με το άνοιγμα στραμμένο προς τα κάτω
- Τοποθετείτε πιάτα και παρόμοια σκεύη στο ειδικό καλάθι με κλίση και την εσωτερική επιφάνεια στραμμένη προς τα πάνω.
• Τοποθετείτε τα μεικτά μαχαιροπίρουνα στο ειδικό καλάθι, με τη λαβή στραμμένη προς τα κάτω.
- Μην τοποθετείτε μαχαιροπίρουνα από ασήμι και ανοξείδωτο ατσάλι στο ίδιο καλάθι για τα μαχαιρο καθώς θα μαυρίσουν οι ασημένιες επιφάνειες και ενδέχεται να διαβρωθεί το ατσάλι.
• Πλένετε τα σκεύη αμέσως μετά τη χρήση, ώστε να μην ξεραθούν και κολλήσουν τα υπολείμματα.
- Χρησιμοποιείτε μόνο σκεύη σε καλή κατάσταση και κατάλληλα για πλύσιμο σε πλυντήριο πιάτων.

4.6 Έναρξη κύκλου

Ανατρέξτε στην (Εικ. 5 )

• Για να ξεκινήσετε το πρόγραμμα, πατήστε το κουμπί START (2). Το κουμπί θα γίνει μπλε και στην ΟΘΟΝΗ θα εμφανιστούν οι πληροφορίες που αφορούν τη φάση του κύκλου.
- Όταν ολοκληρωθεί ο κύκλος, στην οθόνη θα εμφανιστεί η ένδειξη End και το πλήκτρο START (2) θα γίνει πράσινο.
• Για να στεγνώσετε γρήγορα τα σκεύη, τραβήξτε το καλάθι έξω από το μηχάνημα στο τέλος του
• Για να τερματίσετε πρόωρα τον κύκλο, πατήστε ξανά το πλήκτρο START (2).

4.7 Αυτόματη έναρξη κύκλου

Ανατρέξτε στην (Εικ. 6 )

Η λειτουργία αυτή παρέχει τη δυνατότητα έναρξης του επιλεγμένου κύκλου όταν κλείσει η πόρτα (ή χωρίς να πατήσετε κανένα κουμπί. Για να ενεργοποιήσετε τη λειτουργία, ακολουθήστε την παρακάτω

Η ένδειξη Α στην οθόνη υποδεικνύει ότι η λειτουργία είναι ενεργοποιημένη.

- Εάν δεν προβλέπεται βάσει προεπιλογής, η λειτουργία πρέπει να ενεργοποιηθεί πρώτα από το με ρυθμίσεων.

- Για να απενεργοποιήσετε τη λειτουργία, πατήστε για μερικά δευτερόλεπτα το πλήκτρο START (4) με την πόρτα ανοικτή.

Η λειτουργία παραμένει απενεργοποιημένη για έναν μόνο κύκλο πλύσης.

ΣΗΜ. Στις εκδόσεις με κάλυμμα, όταν ολοκληρωθεί ο πρώτος κύκλος λειτουργίας ενεργοποιείται αυτόματα η αυτόματη εκκίνηση: η έναρξη των επόμενων κύκλων γίνεται αυτόματα με το κλείσιμο του καλύμματος. Αυτός ο τρόπος λειτουργίας επισημαίνεται στην οθόνη με την ένδειξη Α.

4.8 Απενεργοποίηση του μηχανήματος

• Για να απενεργοποιήσετε το μηχάνημα, πατήστε το κουμπί ΟΝ/ΟFF (1), στην ΟΘΟΝΗ θα εμφανια ημερομηνία για περίπου 60 δευτερόλεπτα και θα ενεργοποιηθεί το κλείδωμα.

ΣΗΜ. Στην περίπτωση που το μηχάνημα παραμείνει ενεργοποιημένο με την πόρτα ανοικτή για περισσότερο από μία ώρα, θα απενεργοποιηθεί αυτόματα.

4.9 Εκκένωση μηχανήματος

- Μπορείτε να επιλέξετε έναν κύκλο εκκένωσης και καθαρισμού, όπως αναφέρεται στην παράγραφο 4.4.3 Εξατομίκευση προγραμμάτων εκκένωσης.

- Αποκτήστε πρόσβαση στα προγράμματα, όπως αναφέρεται στην παράγραφο 4.3 Επιλογή προγραμμάτων, επιλέξτε το πρόγραμμα εκκένωσης και επιβεβαιώστε με το ΟΚ

- Πατήστε το κουμπί START (2) για να ξεκινήσετε το πρόγραμμα.

- Όταν ολοκληρωθεί ο κύκλος, το μηχάνημα θα απενεργοποιηθεί.

4.10 Αναγέννηση ρητινών (\*προαιρετικά)

Στα μηχανήματα με ενσωματωμένο αποσκληρυντή, ο κύκλος αναγέννησης ρητινών ενεργοποιείται αυτόματα ανάλογα με τη ρύθμιση σκληρότητας νερού και η διάρκεια του προγράμματος πλύσης που βρίσκεται σε εξέλιξη μπορεί να αυξηθεί.

ΣΗΜ. Μην απενεργοποιείτε το μηχάνημα εάν βρίσκεται σε εξέλιξη ένας κύκλος αναγέννησης.

Στα μηχάνημα με αποσκληρυντή, όταν εμφανιστεί η ένδειξη ΕΛΛΕΙΨΗ ΑΛΑΤΙΟΥ, πρέπει να προσθέσετε αλάτι στην ειδική θήκη. Ακολουθήστε την παρακάτω διαδικασία:

• Αφαιρέστε το καλάθι από το μηχάνημα.
  • Αφαιρέστε το ενσωματωμένο φίλτρο (Εικ. 7 ).
• Ξεβιδώστε την τάπα της θήκης αλατιού (Εικ. 8 ).
  • Προσθέστε στη θήκη 700 g περίπου αλατιού αναγέννησης (μαγειρικό αλάτι χωρίς πρόσθετα σε κόκκους διαμέτρου 1 ή 2 mm) χρησιμοποιώντας το παρεχόμενο χωνί.
  • Κλείστε καλά τη θήκη.
• Η ένδειξη ΕΛΛΕΙΨΗ ΑΛΑΤΙΟΥ θα εξαφανιστεί μετά από λίγα λεπτά.

4.11 Μηχανήματα με εξωτερικό αποσκληρυντή

Στα μηχανήματα με εξωτερικό αποσκληρυντή, μετά από έναν προκαθορισμένο αριθμό κύκλων εμφανίζι οθόνη η ένδειξη ΣΕΡΒΙΣ για να υποδείξει ότι πρέπει να γίνει συντήρηση του εξωτερικού αποσκληρυντή για αναγέννηση των ρητινών.

Η επισήμανση μπορεί να επαναρρυθμιστεί από το μενού 12.

4.12 Τέλος λειτουργίας

• Στο τέλος της ημέρας αδειάζετε πάντα τη συσκευή σύμφωνα με τις οδηγίες της παρ. 4.9 Εκκένωση μηχανήματος.
  • Διακόψτε την ηλεκτρική τροφοδοσία μέσω του γενικού διακόπτη και κλείστε την εξωτερική βρύση ν
• Εκτελέστε την τακτική συντήρηση και καθαρίστε τη συσκευή σύμφωνα με τις οδηγίες της παρ. ΚΕΦ. 5 ΣΥΝΤΗΡΗΣΗ.
• Εάν είναι δυνατό, αφήστε την πόρτα του πλυντηρίου πιάτων μισάνοιχτη, ώστε να αποφευχθεί ο σ δυσάρεστων οσμών στο εσωτερικό.

ΚΕΦ. 5 ΣΥΝΤΗΡΗΣΗ

5.1 Γενικοί κανόνες

Πριν από την εκτέλεση οποιασδήποτε εργασίας συντήρησης, αδειάστε πλήρως το νερό, διακόψτε την ηλεκτρική τροφοδοσία και κλείστε την εξωτερική βάνα νερού.

Μη χρησιμοποιείτε νερό υπό πίεση, καθώς μπορεί να προκληθεί ζημιά στην ηλεκτρική εγκατάσταση. εξωτερικές επιφάνειες μόνο όταν είναι κρύες, με προϊόντα κατάλληλης σύνθεσης για τη συντήρηση ατ επιφανειών.

Εάν υπάρχει πιθανότητα σχηματισμού πάγου, αδειάστε το νερό από το μπόιλερ και την αντλία πλύς

5.2 Καθαρισμός

Για να διασφαλίζεται η αποτελεσματικότητα του μηχανήματος, πρέπει να εκτελούνται περιοδικά οι εργα συντήρησης που αναφέρονται παρακάτω. Επίσης, συνιστάται η περιοδική απολύμανση με κατάλληλα, διαβρωτικά προϊόντα του εμπορίου.

5.3 Καθαρισμός συστήματος φιλτραρίσματος

Εκτελείτε τη διαδικασία αυτή στο τέλος της ημέρας ή όταν υπάρχουν υπολείμματα ακαθαρσιών στα

1. Αφαιρέστε και καθαρίστε τα καλάθια.
2. Αδειάστε το θάλαμο ακολουθώντας τις οδηγίες που αναφέρονται στην παράγραφο 4.9 Εκκένωση μηχανήματος.
3. Αφαιρέστε και καθαρίστε προσεκτικά όλα τα φίλτρα του πλυντηρίου πιάτων.
4. Για τον καθαρισμό του ατσάλινου θαλάμου, μη χρησιμοποιείτε αποξεστικά προϊόντα ή αντικείμενα.
5. Στο τέλος των εργασιών που αναφέρονται, τοποθετήστε ξανά και προσεκτικά όλα τα εξαρτήματα.

5.4 Καθαρισμός εκτοξευτήρων

Οι εκτοξευτήρες πλύσης και ξεπλύματος μπορούν να αφαιρεθούν εύκολα, ώστε να είναι δυνατός ο τι καθαρισμός των ακροφυσίων και η αποτροπή πιθανών εμφράξεων ή/και καταλοίπων.

Ακολουθήστε την παρακάτω διαδικασία:

• Αφαιρέστε τους εκτοξευτήρες ξεβιδώνοντας τον σχετικό δακτύλιο στερέωσης ή μέσω του συστήματος απασφάλισης, εάν προβλέπεται.
  • Πλύνετε κάθε εξάρτημα με τρεχούμενο νερό, καθαρίστε προσεκτικά τα ακροφύσια χρησιμοποιώντας οδοντογλυφίδα ή μικρά αιχμηρά εργαλεία, εάν απαιτείται.
• Καθαρίστε τους πείρους περιστροφής των εκτοξευτήρων στο εσωτερικό του μηχανήματος και τα ση του νερού πλύσης και ξεπλύματος.
• Επανατοποθετήστε τους εκτοξευτήρες και ελέγξτε εάν περιστρέφονται ελεύθερα.

5.5 Δοσομετρητές

Για να διασφαλιστεί η αποτελεσματικότητα του πλυντηρίου πάτων και της πλύσης, πρέπει να αντικαθ περιοδικά τους σωλήνες των δοσομετρητών απορρυπαντικού και λαμπρυντικού.

Η διάρκεια ζωής των σωλήνων μπορεί να διαφέρει ανάλογα με τα χημικά προϊόντα που χρησιμοποι

Συνιστάται να ελέγχετε περιοδικά την κατάσταση των σωλήνων και να προγραμματίζετε την αντικατάσ τουλάχιστον μία φορά ετησίως.

ΚΕΦ. 6 ΑΥΤΟΔΙΑΓΝΩΣΤΙΚΟΣ ΕΛΕΓΧΟΣ

Το μηχάνημα διαθέτει ένα σύστημα αυτοδιαγνωστικού ελέγχου που ανιχνεύει και επισημαίνει μια σειρό δυσλειτουργιών.

Δυσλειτουργία Περιγραφή και πιθανές λύσεις
Er01		Δεν εκτελέστηκε ξέπλυμα. Το ξέπλυμα το σκευών δεν εκτελέστηκε σωστά. Βεβαιωότι τα ακροφύσια ξεπλύματος είναι καθαρά.
Er02		Μη εκκένωση νερού. Δεν εκτελέστηκε εκκένωση του νερού ή η εκκένωση δεν εκτελέστηκε σωστά. Βεβαιωθείτε ότι ο σωλήνας αποχέτευσης δεν είναι διπλωμένος συμπιεσμένος και ότι το σιφόνι ή τα φίλτρα δεν είναι φραγμένα. Στα μηχανήματο υπερχείλιση, αφαιρέστε την υπερχείλιση πριν από την εκκίνηση του κύκλου εκκένια
Er03		Δυσλειτουργία στην επαναφορά της θερμοκρασίας ξεπλύματος. Η επαναφορά θερμοκρασίας του μπόιλερ δεν πραγματοποιήθηκε εντός των προκαθορισμένων χρονικών ορίων κατά τη διάρκεια του κύκλου πλύσης. Απενεργοποιήστε και ενεργοποιήστε ζανά το μηχάνημα και εκτελέστε έναν νέο κύκλο.
SAFE	Er04	Δυσλειτουργία στην πλήρωση του θαλάμου με νερό. Βεβαιωθείτε ότι οι υδραυλικές συνδέσεις είναι σωστές και ότι η βρύση παροχής νερού είναι ανοικτή. Ελέγξτε ει τοποθετηθεί η υπερχείλιση, όπου προβλέπεται. Απενεργοποιήστε και ενεργοποιήστε ζανά το μηχάνημα και εκτελέστε νέα πλήρωση.
Er05		Δυσλειτουργία θερμόμετρου θαλάμου. (Ανοικτό κύκλωμα αισθητήρα) Το μηχάνημα δεν ανιχνεύει την τιμή θερμοκρασίας του θαλάμου. Απενεργοποιήστε και ενεργοποι ζανά το μηχάνημα.
Er06		Δυσλειτουργία θερμόμετρου θαλάμου. (Βραχυκύκλωμα αισθητήρα) Το μηχάνημα δεν ανιχνεύει την τιμή θερμοκρασίας του θαλάμου. Απενεργοποιήστε και ενεργοποι ζα νά το μηχάνημα.
Er07		Δυσλειτουργία θερμόμετρου μπόιλερ. (Ανοικτό κύκλωμα αισθητήρα) Το μηχάνημα δεν ανιχνεύει την τιμή θερμοκρασίας του μπόιλερ. Απενεργοποιήστε και ενεργοποιή ζα νά το μηχάνημα.
Er08		Δυσλειτουργία θερμόμετρου μπόιλερ. (Βραχυκύκλωμα αισθητήρα) Το μηχάνημα δεν ανιχνεύει την τιμή θερμοκρασίας του μπόιλερ. Απενεργοποιήστε και ενεργοποιή ζ ανά το μηχάνημα.
Er09		Λήξη χρόνου αναμονής για πλήρωση μπόιλερ: μη πλήρωση μπόιλερ. Δεν μπορεί εκτελεστεί ξέπλυμα. Βεβαιωθείτε ότι η βρύση παροχής νερού είναι ανοικτή. Απενεργοποιήστε και ενεργοποιήστε ζανά το μηχάνημα και εκτελέστε έναν νέο κύκλο.
Er21		Ανεπαρκές ξέπλυμα. Η ποσότητα στο ξέπλυμα δεν ήταν σωστή. Βεβαιωθείτε ότι ακροφύσια ξεπλύματος είναι καθαρά. Το σφάλμα δεν προκαλεί διακοπή της λειτου του μηχανήματος.
Er22		Δυσλειτουργία στην επαναφορά της θερμοκρασίας θαλάμου: Η επαναφορά της θερμοκρασίας του θαλάμου δεν πραγματοποιήθηκε εντός των προκαθορισμένων χρονικών ορίων κατά τη διάρκεια του κύκλου πλύσης. Απενεργοποιήσ τε και ενεργοποιήστε ζανά το μηχάνημα και εκτελέστε έναν νέο κύκλο.
Er25		Εκτελέστε εξωτερική αναγέννηση: Συμπληρώθηκε η ρυθμισμένη τιμή λίτρων για εξωτερικές συσκευές επεξεργασίας νερού. Το σφάλμα δεν παρεμποδίζει τη λειτουργίου πλυντηρίου πιάτων και μπορεί να πραγματοποιηθεί επαναφορά του μηνύματος τις ρυθμίσεις του μενού 12.
SAFE	ErSF	Ηλεκτρομηχανική ασφάλεια: Ενεργοποιήθηκαν οι θερμοστάτες ασφαλείας του μπόιλη του θαλάμου ή ενεργοποιήθηκε ο διακόπτης πίεσης ασφαλείας θαλάμου.
	ErSL	Ασφάλεια στάθμης: Η στάθμη νερού στο θάλαμο δεν είναι σωστή.
	Erb	Υπερβολικά αυξημένη θερμοκρασία μπόιλερ: Πιθανή θραύση ρελέ/αυτόματου διακόπτη θέρμανσης
	Ert	Υπερβολικά αυξημένη θερμοκρασία θαλάμου: Πιθανή θραύση ρελέ/αυτόματου διακόπτη θέρμανσης
drt		Βρώμικο φίλτρο: Η στάθμη νερού στον θάλαμο δεν είναι σωστή λόγω βρώμικου φίλτρου ή εσφαλμένης τοποθέτησης της υπερχείλισης.
ErSI		Σφάλμα ασφαλείας εισόδου: Το σφάλμα δεν μπορεί να αποκατασταθεί, επικοινωνή με την τεχνική υποστήριξη.
Er98		Σφάλμα soft start: Σφάλμα στο σύστημα soft start, επικοινωνήστε με την τεχνική υποστήριξη.
NO SALT		Έλλειψη αλατιού: Στα πλυντήρια πιάτων με αποσκληρυντή, υποδεικνύει την έλλειψ αλατιού.Προσθέστε αλάτι.
NO DT		Έλλειψη απορρυπαντικού: Προσθέστε απορρυπαντικό στο δοχείο άντλησης.
NO BL		Έλλειψη λαμπρυντικού: Προσθέστε λαμπρυντικό στο δοχείο άντλησης.
SERV		Απαιτείται συντήρηση: Απαιτείται γενική συντήρηση, εάν έχει ρυθμιστεί εκ των προτέρων.
REG ON		Αναγέννηση σε εξέλιξη: ο κύκλος αναγέννησης των ρητινών του αποσκληρυντή βρίσκεται σε εξέλιξη.
REG REQ		Απαιτείται αναγέννηση: Μπορείτε να ξεκινήσετε την αναγέννηση εάν δεν προβλέτταυτόματα.
Er27		Σφάλμα βαθμίδας μπόιλερ: Η θέρμανση του μπόιλερ δεν λειτουργεί σωστά.
Er28		Σφάλμα βαθμίδας θαλάμου: Η θέρμανση του θαλάμου δεν λειτουργεί σωστά.
Er99		Σφάλμα βοηθητικής κάρτας: Η επικοινωνία με τη βοηθητική κάρτα δεν γίνεται σωστά.
Er30		Σφάλμα αυτόματου ανοίγματος: Στα πλυντήρια πιάτων με κάλυμμα και αυτόματο άνοιγμα, το σύστημα ανοίγματος δεν λειτουργεί σωστά.Βεβαιωθείτε ότι δεν υπάρχει κανένα εμπόδιο στο άνοιγμα του καλύμματος.Εάν το πρόβλημα παραμένει, επικοινωνήστε με την τεχνική υποστήριξη.
Er31		Σφάλμα αυτόματου κλεισίματος: Στα πλυντήρια πιάτων με κάλυμμα και αυτόματο άνοιγμα, το σύστημα κλεισίματος δεν λειτουργεί σωστά.Βεβαιωθείτε ότι δεν υπάρχει κανένα εμπόδιο στο κλείσιμο του καλύμματος.Εάν το πρόβλημα παραμένει, επικοινωνήστε με την τεχνική υποστήριξη.
Er33		Όσμωση με ελάχιστη πίεση: Βεβαιωθείτε ότι η βρύση νερού είναι ανοικτή.
Er34		Όσμωση, απώλεια νερού: Διακόψτε την ηλεκτρική τροφοδοσία και την παροχή νερού του πλυντηρίου πιάτων και επικοινωνήστε με την τεχνική υποστήριξη.

Δυσλειτουργία Περιγραφή και πιθανές λύσεις
Er35	Όσμωση, σφάλμα αγωγιμότητας: Το σύστημα δεν λειτουργεί σωστά, επικοινωνήστε με την τεχνική υποστήριξη.
Er36	Φίλτρο όσμωσης: Το φίλτρο όσμωσης πρέπει να αντικατασταθεί, επικοινωνήστε με τεχνική υποστήριξη.
Er37	Λήξη χρόνου αναμονής θέρμανσης μπόιλερ: Το θερμαντικό στοιχείο του νερού ξεπλύματος δεν λειτουργεί σωστά, επικοινωνήστε με την τεχνική υποστήριξη.
Er38	Λήξη χρόνου αναμονής θέρμανσης θαλάμου: Το θερμαντικό στοιχείο του νερού πλύσης δεν λειτουργεί σωστά, επικοινωνήστε με την τεχνική υποστήριξη.
Er39	Βλάβη διακόπτη πίεσης μπόιλερ.
Er40	Βλάβη διακόπτη πίεσης θαλάμου.
Σε περίπτωση απενεργοποίησης και εκ νέου ενεργοποίησης του μηχανήματος «επαναρρυθμίζονται» οι επισημάνσεις. Εάν μετά την εφαρμογή των οδηγιών που παρέχονται το πρόβλημα εμφανιστεί ξανά, απευθυνθείτε στο εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης.

ΚΕΦ. 7 ΕΠΙΛΟΓΕΣ ΚΑΙ ΡΥΘΜΙΣΕΙΣ

Οι παρακάτω ρυθμίσεις πρέπει να εκτελούνται μόνο από εξειδικευμένο τεχνικό.

Από την κύρια οθόνη, μπορείτε να ανοίξετε το μενού ρυθμίσεων πατώντας το πλήκτρο «γραναζιού» κάτω αριστερά.

Στη συνέχεια, μπορείτε να επιλέξετε ένα από τα παρακάτω υπομενού.

Χρησιμοποιήστε τα βέλη για να μετακινηθείτε στο εσωτερικό των μενού, να εμφανίσετε και να τροποποιήσετε τις παραμέτρους.

Πατήστε το ΟΚ για επιβεβαίωση.

Πατήστε το πλήκτρο RETURN για να επιστρέψετε απευθείας στο κύριο μενού.

↓

Language	Ρύθμιση γλώσσας: Μπορείτε να επιλέξετε μία από τις διαθέσιμες γλώσσες. Επιλέξτε επιθυμητή γλώσσα και πατήστε RETURN για επιβεβαίωση και έξοδο.
Set time	Ρύθμιση ώρας και ημερομηνίας: Ρυθμίστε την ώρα χρησιμοποιώντας τα κατακόρυφα ▲▼ και μεταβείτε στο επόμενο μενού για να ρυθμίσετε την ημερομηνία.
Detergente	Ρύθμιση απορρυπαντικού και λαμπρυντικού: μπορείτε να ρυθμίσετε την ποσότητα απορρυπαντικού και λαμπρυντικού σε gr/ι χρησιμοποιώντας τα κατακόρυφα βέλη ▲▼
Data	Upload Menù: Πατήστε το κουμπί μετά την εισαγωγή κλειδιού USB για να εκτελέ αποστολή των προγραμμάτων λογισμικού ενημέρωσης της ΟΘΟΝΗΣ που λείπουν.
	Data prog: Πατήστε το κουμπί μετά την εισαγωγή κλειδιού USB για να εκτελέσετε αποστολή όλων των προγραμμάτων λογισμικού ενημέρωσης της ΟΘΟΝΗΣ.
	Download Menù: Πατήστε το κουμπί μετά την εισαγωγή κλειδιού USB για να εκτ λήψη της λίστας κύκλων που εκτελέστηκαν.
Επιλέγοντας το μενού SERVICE, μπορείτε να αποκτήσετε πρόσβαση σε μία ακόμη σειρά υπομενού.
	Mem allarm	Μνήμη συναγερμών: Πατήστε το κουμπί για να εμφανίσετε τα σφάλματα που προέκυψαν κατά χρονικ σειρά.
	Info	Πληροφορίες: Πατήστε το κουμπί για να εμφανίσετε τις παραμέτρους ρύθμισης του πλυντηρίου πιάτων.
	Mem Prog	Μνήμη προγραμμάτων: Πατήστε το κουμπί για να εμφανίσετε τη λίστα κύκλων που πραγματοποιήθηκαν και τη σχετική έκβαση.
	reset	Πατώντας το πλήκτρο μπορείτε να εκτελέσετε επαναφορά της εργοστασιακής διαμόρφωσης.
	Πατώντας το σύμβολο «γαλλικού κλειδιού» μπορείτε να αποκτήσετε πρόσβαση στο μενού τεχνικών ρυθμίσεων όπου μπορείτε να επαληθεύσετε και να τροποποιήσετε ορισμένες ρυθμίσεις.
input outpt state set menù key	Με το σύμβολο wi-fi μπορείτε να ενεργοποιήσετε και να απενεργοποιήσετε τη σύνδεση.
	Input outpt state	Από αυτό το μενού, μπορείτε να εμφανίσετε τις πληροφορίες σχετικά με την κατάσταση των εισο και των εξόδων του πλυντηρίου πιάτων.
	Set menù key	Από αυτό το μενού, μπορείτε να τροποποιήσετε ορισμένες παραμέτρους λειτουργίας.Χρησιμοποιώντας τα κατακόρυφα βέλη ▲▼καταχωρίστε τον αριθμό του μενού και πατήστε

Μενού 12: Από το εσωτερικό του μενού, μπορείτε να τροποποιήσετε τις παρακάτω παραμέτρους
Language Επιλογή	της γλώσσας.
Boiler Set	Ρύθμιση της θερμοκρασίας του μπόιλερ για τα προγράμματα. Στις εκδόσεις ατμοσφαιρικό μπόιλερ (αντλία ξεπλύματος) υπάρχουν διαφορετικές ρυθμίσεις για πρόγραμμα (PR1 – PR2 – PR3).
Tank Set	Ρύθμιση της θερμοκρασίας του θαλάμου για τα προγράμματα. Στις εκδόσεις ξεπλύματος υπάρχουν διαφορετικές ρυθμίσεις για κάθε πρόγραμμα (PR1 – PR2 – PR3).
ThermoStop	Ενεργοποίηση της λειτουργίαςThermoStop που διασφαλίζει σωστή θερμοκρατο ξέπλυμα.
Energy Saving	Ενεργοποίηση της λειτουργίαςEnergy Saving που διασφαλίζει εξοικονόμηση ενέργειας όταν το μηχάνημα είναι ενεργοποιημένο, αλλά δεν χρησιμοποιείται.
Manual Detergent	Χειροκίνητη ενεργοποίηση δοσομετρητή απορρυπαντικού.Εάν ρυθμίσετε την επιλογή ΟΝ, εκτελείται αυτόματη πλήρωση του σωλήνα άΤο μήκος του σωλήνα καθορίζεται εκ των προτέρων ανάλογα με το μοντέλο πλυντηρίου πιάτων.
Manual Rinse Aid	Χειροκίνητη ενεργοποίηση δοσομετρητή λαμπρυντικού.Εάν ρυθμίσετε την επιλογή ΟΝ, εκτελείται αυτόματη πλήρωση του σωλήνα άΤο μήκος του σωλήνα καθορίζεται εκ των π ροτέρων ανάλογα με το μοντέλο πλυντηρίου πιάτων.
Detergent Dose	Ρύθμιση χρόνου δοσολογίας απορρυπαντικού ή ποσότητας σε gr/l ανάλογα μμοντέλο.
Rinse Aid Dose	Ρύθμιση χρόνου δοσολογίας λαμπρυντικού ή ποσότητας σε gr/l ανάλογα με
Water Hardness Measure Unit	Ρύθμιση μονάδας μέτρησης σκληρότητας νερού, F = Γαλλικοί βαθμοί, D = Γβαθμοί.
Water Hardness	Ρύθμιση σκληρότητας νερού εισαγωγής, για τα μηχανήματα με ενσωματωμένο αποσκληρυντή, ανάλογα με τη μετρηθείσα σκληρότητα. Πραγματοποιήστε τη ρόπως καθορίζεται στον πίνακα του επόμενου κεφαλαίου.
Manual Rinse Pump	Χειροκίνητη ενεργοποίηση αντλίας ξεπλύματος.
Manual Drain	Χειροκίνητη ενεργοποίηση αντλίας εκκένωσης.
Autostart Enable	Αυτόματη ενεργοποίηση αυτόματης εκκίνησης.

ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΠΛΥΝΤΗΡΙΟΥ ΠΙΑΤΩΝ

Service Cycles Counter	Ρύθμιση και ενεργοποίηση του μετρητή κύκλων που ενεργοποιεί την επισήμανση συντήρησης Service. Μπορεί να πραγματοποιηθεί επαναφορά της επισήμανσης α τις ρυθμίσεις του μενού 12.
Water Service Set	Ρύθμιση λίτρων αυτονομίας για εξωτερική συσκευή επεξεργασίας νερού, ρύθμιση ε έως 12000 λίτρα ανά 200.

Μετά τη ρύθμιση των επιθυμητών παραμέτρων, πατήστε ΟΚ για επιβεβαίωση και έξοδο από το μεν

7.1 Πίνακας σκληρότητας νερού

Ρυθμίστε τον βαθμό σκληρότητας του νερού παροχής dΗ στο μενού ρυθμίσεων σύμφωνα με τα όσα αναφέρονται στον παρακάτω πίνακα:

Μετρηθείσα σκληρότητα

dH

Μετρηθείσα σκληρότητα

dH

°fr dGH n° °fr dGH n°

0 ÷ 20 0

÷ 11 1 41 ÷

45 23 ÷ 25 6

21 ÷ 25 1

2 ÷ 14 2 46

÷ 50 26 ÷ 28

7

26 ÷ 30 1

5 ÷ 17 3 51

÷ 55 29 ÷ 31

8

31 ÷ 35 1

7 ÷ 20 4 56

÷ 60 31 ÷ 34

9

36 ÷ 40 2

20 ÷ 22 5

Τα μηχανήματά μας δεν περιλαμβάνουν υλικά για τα οποία απαιτούνται ιδιαίτερες διαδικασίες απόρριγ

ΣΗΜ. (Ισχύει για χώρες της Ευρωπαϊκής Ένωσης και για χώρες με σύστημα διαφοροποιημένης συλλογής).

Το σήμα που αναγράφεται πάνω στο προϊόν ή στα εγχειρίδιά του υποδεικνύει ότι το προϊόν δεν τ απορρίπτεται μαζί με τα οικιακά απόβλητα στο τέλος του κύκλου ζωής του. Για να αποφευχθούν τυ επιπτώσεις στο περιβάλλον ή στην υγεία που οφείλονται στην ακατάλληλη απόρριψη των αποβλήτων, χρήστης συνιστάται να διαχωρίσει το προϊόν αυτό από τα υπόλοιπα απόβλητα και να το ανακυκλώς υπεύθυνο τρόπο, ώστε να συμβάλλει στην αειφόρο εκ νέου χρήση των υλικών.

Οι εταιρικοί χρήστες συνιστάται να επικοινωνήσουν με τον προμηθευτή τους και να ελέγξουν τους ό προϋποθέσεις του συμβολαίου αγοράς.

Το προϊόν αυτό δεν πρέπει να απορρίπτεται μαζί με άλλα εμπορικά απόβλητα.

Άμεσα ανακυκλώσιμα	Σύμβολα Αντικείμενο			Υλικό %
			Έλασμα	Χάλυβας	80
			Συσκευασία από χαρτόνι	PAP
			Ξύλινος πάγκος	ISPM15
			Πλαστικά εξαρτήματα	PP, PP+FV
Σύνθετα		AHHE	Συναρμολογημένα	Κινητήρες	20
			Ηλεκτρικά εξαρτήματα
			Ηλεκτρονικά εξαρτήματα
			Ελαστικά εξαρτήματα	EPDM

КЕФ. 9 ПЕРИВАЛЛОН

9.1 Χρήση με σεβασμό προς το περιβάλλον

Η σωστή χρήση του πλυντηρίου πιάτων μπορεί να συμβάλλει στη μείωση των περιβαλλοντικών επιπ την εφαρμογή ορισμένων συμβουλών κατά την καθημερινή χρήση όπως:

• Χρησιμοποιείτε το μηχάνημα μόνο με γεμάτα καλάθια.
• Απενεργοποιείτε το πλυντήριο πιάτων όταν δεν χρησιμοποιείται.
• Αφήνετε το μηχάνημα κλειστό, όταν βρίσκεται σε κατάσταση αναμονής.
• Χρησιμοποιείτε κατάλληλα προγράμματα ανάλογα με το πόσο λερωμένα είναι τα σκεύη.
• Τροφοδοτείτε το μηχάνημα με ζεστό νερό, εάν η θέρμανση του νερού γίνεται με αέριο.
• Βεβαιωθείτε ότι οι αποχετεύσεις καταλήγουν σε κατάλληλο σύστημα αγωγών αποχέτευσης.
• Μην υπερβαίνετε τις συνιστώμενες δοσολογίες απορρυπαντικών.
