GEBRUIKSAANWIJZING Ultratech 49 NRG Colged

ORIGINELE GEBRUIKSAANWIJZING

INHOUDSOPGAVE

HOOFDSTUK 1 RISICO'S EN BELANGRIJKE MEDEDELINGEN ....2

1.1 NORMALE BEDRIJFSOMSTANDIGHEDEN....3

HOOFDSTUK 2 VOORWOORD....3

De fabrikant behoudt zich het wettelijk eigendomsrecht voor op dit document en verbiedt de reproduct openbaarmaking ervan op welke wijze dan ook zonder voorafgaande schriftelijke toestemming.

N.B. De fabrikant behoudt zich het recht voor om zonder enige kennisgeving vooraf op deze vaatwasser elektrische, technische en esthetische wijzigingen aan te brengen en/of onderdelen te vervangen, v hij dit wenselijk acht, om een steeds betrouwbaarder, duurzamer en technologisch geavanceerder product te bieden.

HOOFDSTUK 1 RISICO'S EN BELANGRIJKE MEDEDELINGEN

Lees de instructiehandleiding aandachtig door alvorens de machine te starten. De aanwijzingen uit deze handleiding geven belangrijke informatie over de veiligheid gedurende de verschillende fasen van installatie, gebruik en onderhoud. Als de aanwijzingen die in de bijgevoegde documentatie staan niet in acht worden genomen, kan de veiligheid van het apparaat in gevaar worden gebracht en komt de garantie meteen te vervallen.

• Dit apparaat is alleen bestemd voor het gebruik waarvoor het uitdrukkelijk ontwikkeld is. leder ander get wordt als onjuist beschouwd en is daarom gevaarlijk.
• Het gespecialiseerde personeel dat de installatie uitvoert, moet de gebruiker goed voorlichten over de we van het apparaat en welke eventuele veiligheidsvoorschriften in acht genomen moeten worden, ook door geven van praktische demonstraties.
• ledere ingreep op de machine, ook bij storing, mag alleen door de fabrikant, of door een erkend servic en door vakmensen worden verricht, waarbij alleen originele reserveonderdelen gebruikt mogen worden.
• Zet de machine altijd eerst uit of zorg dat hij van het elektriciteits- en waternet is losgekoppeld, voorda onderhouds-, reparatie en reinigingswerkzaamheden verricht.
• De machine mag NIET worden gebruikt door ongetraind personeel.
• Het apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en door personen met verminder fysieke, sensorische of mentale vermogens, of die niet over ervaring en noodzakelijke kennis beschikker mits deze onder toezicht staan of nadat zij instructies hebben ontvangen betreffende een veilig gebruik het apparaat.
• Kinderen mogen niet met het apparaat spelen.
• De reinigings- en onderhoudswerkzaamheden die de gebruiker moet uitvoeren mogen niet worden toevertrouwd aan kinderen die niet onder toezicht staan.
• De machine mag NIET onder spanning blijven staan wanneer hij niet wordt gebruikt.
• Als de machine niet is uitgerust met een stekker of ander middel om de machine volledig af te koppelle alle contacten van elkaar worden gescheiden, moeten dergelijke afkoppelinrichtingen worden ingebouwd i voedingsnet, conform de installatievoorschriften.
• Als de voedingskabel beschadigd is, dient deze te worden vervangen door de fabrikant of door de tech assistentie van de fabrikant of hoe dan ook door een persoon met een soortgelijke kwalificatie, om elk te voorkomen.
• De schroef op het apparaat die gemarkeerd is met het symbool 5021 van de norm IEC 60417 verteger de equipotentiaalaansluiting.
• De machine mag NOOIT snel worden geopend als het programma nog niet is afgelopen.
• De machine mag NOOIT worden gebruikt zonder de door de fabrikant aangebrachte beschermingen.
• Gebruik de machine NOOIT om voorwerpen af te wassen van een type, vorm, maat of materiaal, die niet geschikt zijn voor machinaal wassen of die niet helemaal heel zijn.
• Gebruik het apparaat of de onderdelen ervan NOOIT als ladder of steun voor personen, voorwerpen of dieren.
• Plaats NOOIT teveel gewicht op de open deur van voorladers, die erop gemaakt is alleen het vaatrek te dragen.
• Kom NOOIT met blote handen aan het vaatwasmiddel.
• Kantel de machine NOOIT na de installatie.
• Als u een storing of vloeistoflekken opmerkt, koppelt u de elektrische stroom onmiddellijk los en sluit u watervoorziening.
• Zet de vaatwasser niet in de buurt van warmtebronnen met een temperatuur van meer dan 50 ^ C.
• Stel de vaatwasser NOOIT bloot aan weersinvloeden (regen, zon etc.)
• De vaatwasser mag niet in de buitenlucht worden opgesteld zonder adequate afschermingen.
• Start een afwasprogramma nooit zonder dat de overstroombeveiliging aanwezig is, indien deze is voorzie
• Kom nooit met magnetische voorwerpen in de buurt van de machine.
• Gebruik de bovenkant van de machine niet als vlak om voorwerpen op te zetten.
• De monteur moet de goede werking van de aarding controleren.
• Na het proefdraaien moet de monteur een schriftelijke verklaring afleggen betreffende de juiste installatie volgens de voorschriften en de regelen der kunst.
• U dient de positie NIET te wijzigen en evenmin de elementen waaruit de machine bestaat onklaar te maken, dergelijke handelingen kunnen de veiligheid van de machine in gevaar brengen.

• Niveau van geluidsdruk volgens EN ISO 4871:

• LpA max. = 55 db Kpa=2,5 db voor inbouwversies
- LpA max. = 65 db Kpa=2,5 db voor doorschuifversies
- LpA max = 76db Kpa=1,5db voor pannenwasversies.

- Max. temperatuur van het toegevoerde water: 50 °C.

- Max. druk van het toegevoerde water: 4 bar (400 kPa).

- Dit apparaat is bedoeld om permanent op de waterleiding te worden aangesloten.

- Het apparaat mag niet worden gereinigd met water- of stoomstralen.

- Maximale afvoerhoogte:

• Op de grond met versies met overstroombeveiliging.
  • Maximumhoogte 1 m bij de versies met afvoerpomp.

1.1 Normale bedrijfsomstandigheden

Omgevingstemperatuur:

max. 40 °C / min. 4 °C (gemiddeld 30 °C)

Hoogte: Tot 2000 meter

Relatieve vochtigheid:

Max. 30% bij 40°C / max. 90% bij 20 °C

HOOFDSTUK 2 VOORWOORD

2.1 Waarschuwingen

Bewaar alle documentatie zorgvuldig in de nabijheid van het apparaat; geef deze aan de monteurs en bedieners die met de apparatuur werken en houd haar in de loop der tijd intact door haar veilig op te b Maak kopieën als de documentatie vaak geraadpleegd moet worden

De bediener is verplicht deze handleiding te lezen en te begrijpen alvorens welke handeling dan de machine te verrichten.

Het apparaat is uitsluitend bedoeld voor professioneel vaatwassen in grootkeukens, dus de installatie, het gebruik en het onderhoud zijn alleen voorbehouden aan getraind personeel dat de instructies van de fabriacht neemt.

2.2 Garantie

De fabrikant wijst elke vorm van aansprakelijkheid af voor schade aan voorwerpen of personen, die voortk uit het niet in acht nemen van de gegeven instructies of door een verkeerd gebruik van de machine.

Als de aanwijzingen die in de bijgevoegde documentatie staan niet in acht worden genomen, kan de veilig van het apparaat in gevaar worden gebracht en komt de garantie meteen te vervallen.

Installaties en reparaties die zijn uitgevoerd door onbevoegde monteurs en het gebruik van niet-originele vervangingsonderdelen doen de garantie onmiddellijk vervallen.

2.3 Opslag

Transport en opslag: Tussen -10 °C en 55 °C met een piekwaarde tot 70 °C (voor max. 24 uur).

HOOFDSTUK 3 INSTALLATIE

Een goede installatie is van fundamenteel belang voor een goede werking van de machine. Enkele gegev die nodig zijn bij de installatie van de machine staan op het typeplaatje op de rechter zijkant van de ma Deze gegevens staan ook op de omslag van deze handleiding.

De installatie mag uitsluitend worden uitgevoerd door gekwalificeerde en geautoriseerde monteurs.

3.1 Uitpakken

Controleer of de verpakking niet beschadigd is, en vermeld eventuele geconstateerde schade op de afleveringsbon. Verzeker u ervan dat het apparaat onbeschadigd is na de verpakking te hebben verwijderde machine beschadigd blijkt, moeten de leverancier en het transportbedrijf onmiddellijk worden gewaarschu via fax of aangetekende brief met ontvangstbewijs. Als de schade zodanig is dat de veiligheid van de ma erdoor wordt beïnvloed, dan mag de machine niet geïnstalleerd en/of gebruikt worden voordat zij gecontrol is door een gekwalificeerd monteur.

De onderdelen van de verpakking (plastic zakken, piepschuim, spijkers, etc. ...) moeten bui het bereik van kinderen en huisdieren worden gehouden, aangezien ze mogelijke bronnen gevaar zijn.

3.2 Plaatsing

• Zorg ervoor dat er zich in de buurt van de installatie geen onderdelen en material bevinden, die beschadigd kunnen worden door waterdamp die tijdens de werking u de machine kan komen, of dat deze voldoende beschermd zijn.
• Alvorens de vaatwasser te plaatsen moeten in de ruimte het elektrische systeem, of waterleiding en de waterafvoer zijn voorbereid.
• In geval van inbouw van machines met enkele wand dient minstens 10 mm ruimte tussen de wanden van de machine en de aangrenzende oppervlakken te worden gelaten.
• Bij de dimensionering van de vloer of inbouw moet rekening gehouden worden metotale gewicht van de vaatwasser.
• Om de stabiliteit te garanderen, moet de machine op haar vier poten worden geïnstalleerd en waterpas worden gezet.
• Dit apparaat is alleen geschikt voor een vaste aansluiting; andere installatieoplossingen moeten overeengekomen worden met en goedgekeurd door de fabrikant.
• Verwijder de beschermfolie van de omkasting alvorens de vaatwasser te gaan gebruiken.

3.3 Elektrische aansluiting

• Er moet een hoofdschakelaar van het omnipolaire type aanwezig zijn, die alle cont inclusief de nulleiding, uitschakelt, een afstand tussen de open contacten heeft var minstens 3 mm en een contactverbrekend veiligheidsmechanisme heeft, of gekoppeld is aan zekeringen, die gedimensioneerd of geijkt moeten worden op het vermogen dat op het typeplaatje op de machine staat.
• De hoofdschakelaar moet zich bevinden op de elektriciteitsleiding die dichtbij de installatie zit, en mag uitsluitend één apparaat tegelijk dienen.
• De spanning en frequentie van het elektriciteitsnet moeten overeenstemmen met die van het typeplaatje.
• Voor de veiligheid van de bediener en de apparatuur moet er een efficiënte aardinstallatie aanwezig zijn, die voldoet aan de geldende preventievoorschriften.

- Dit apparaat is conform de certificering EN/IEC 61000-3-11 indien de impedantie van het systeimerZ dan of gelijk aan Z_max is in het verbindingspunt tussen het voedingssysteem van de gebruiker en het openbare systeem. Het is de verantwoordelijkheid van de installateur of van de gebruiker van de appar om erop toe te zien dat de apparatuur uitsluitend wordt aangesloten op een voeding met een impedan het systeem Z_sys kleiner dan of gelijk aan Z_max .

	Z_max
Pannenwasmachine	0,21
Doorschuifvaatwasser	0,24
Inbouwvaatwasser	0,41

- De voedingskabel, uitsluitend van het type H07RN-F met een stroomcapaciteit op de geleider in continu bij 60°C:

Driefase machine

-5x2,5 mintot 20 A
-5x4 mintot 30 A
-5x6 m ^2 ntot 38 A
-5x10 mm ^2 tot 54 A

Eenfase machine

-3x1,5 m ^nt ot 16 A
-3x2,5 m ^2 ntot 25 A

- Mag tijdens de normale werking of het gewone onderhoud niet gespannen staan of geplet worden.

- Het apparaat moet bovendien aangesloten zijn in een equipotentiaal systeem, dat wordt aangesloten via schroef die gemarkeerd is met het symbool 5021 van de norm IEC-60417.

- De equipotentiaalgeleider moet een doorsnede hebben van 10. mm

- Houd u aan de aangegeven polariteiten in het stroomschema.

- Zie het bijgevoegde elektrische schema voor meer informatie.

Het is niet toegestaan verloopstekkers, meervoudige stopcontacten, kabels van een verkeer type en met een verkeerde diameter te gebruiken, of met verlengkoppelingen die niet conf zijn aan de huidige voorschriften betreffende bedrijfsuitrustingen.

3.4 Aansluiting op het waternet

Het apparaat moet met een flexibele slang op de waterleiding worden aangesloter Tussen de waterleiding en de magneetklep van het apparaat moet een afsluitklep aanwezig zijn. De afsluitklep moet zich in de nabijheid van het apparaat bevinden

• De watertoevoer, temperatuur en druk moeten overeenkomen met de gegevens op het plaatje met technische kenmerken van de machine.
• Verzeker u ervan dat het toevoerdebiet niet minder dan 20 l/min bedraagt
• Als het water harder is dan 14 °f (8 °dH) adviseren wij om een interne waterontharder te gebruiken in. Als het water harder is dan 35 °f (19,5 °dH), wordt aangeraden een externe waterontharder vóór de m te plaatsen.
• Voor machines die niet zijn uitgerust met een waterontharder, wordt, als het water harder is dan 14 °f aangeraden een externe waterontharder vóór de magneetklep te plaatsen.
• Als er sprake is van zeer hoge concentraties resterende mineralen in het water met hoge geleidbaarheid adviseren wij een demineralisatiesysteem te installeren.
• Machines die bestemd zijn voor gebruik met ontzout water of hoe dan ook met een hoge concentratie natriumchloride, moeten speciaal worden besteld, omdat voor de constructie ervan specifieke materialen vereist
• Gebruik geen gedemineraliseerd water voor machines die zijn uitgerust met een warmteterugwinningseen met koperen terugwinningsbatterijen. In dergelijke gevallen dient u te vragen om de versie met batterijen roestvrijstalen leidingen.

3.5 Verbinding met de afvoerleiding

• De afvoerleiding moet uit een put met sifon bestaan, die onbelemmerd I afvoeren met afmetingen die passen bij de afvoerslang die bij de mach geleverd is. De slang moet bij de put kunnen, zonder eraan te trekken zonder gebogen, geplet of ingedrukt te zijn of door iets geforceerd te worden.
• De bak wordt geleegd door de zwaartekracht, dus de afvoer moet lager liggen dan de onderkant van de machine.

Max 1 m

Met afvoerpomp (op aanvraag leverbaar)

• Mocht de afvoer niet lager liggen dan de onderkant van de machine, da het mogelijk om een model met afvoerpomp te gebruiken (op aanvraag leverbaar).
• In dit geval is de maximale hoogte van de afvoer 1 m.
• Zorg altijd dat de afvoer goed werkt en dat er geen verstoppingen zijn.
• ledere andere oplossing moet eerst met de fabrikant besproken en door hem goedgekeurd worden.

3.6 Glansmiddel en vaatwasmiddel

• Het glansmiddel en het vaatwasmiddel worden gedoseerd via de doseerder die standaard op de machin aanwezig is, indien voorzien voor het model.
• De hoeveelheid wordt op grond van de hardheid van het water bepaald door de monteur, die de dosse ook zal afstellen.
• Alvorens de afstelling uit te voeren moeten de toevoerleidingen van de doseerders worden gevuld met het betreffende product.
• De afstelling vindt plaats met de stelschroef, of rechtstreeks vanaf het bedieningspaneel indien aanwezig
• Er moet voldoende vloeistof in het bakje zitten; het mag niet leeg komen te staan en niet met bijtende onzuivere producten gevuld worden.

Gebruik NOOIT vaatwasmiddel dat CHLOOR of HYPOCHLORIET bevat.

Installatie van een automatische doseerder voor het vaatwasmiddel wordt altijd aanbevolen.

HOOFDSTUK 4 GEBRUIK VAN DE MACHINE

4.1 Interface

Knoppen* Kleuren en bedrijfsstatussen
1 ON/OFF-knop Wit
2	START-knop	GEELMachine niet gereed	GROENMachine gereed	BLAUWCyclus actief	ROODFout

* met verwijzing naar (Afb. 1) en (Afb. 2).

Informatie- en waarschuwingssymbolen*
	Algemene waarschuwing, raak het pictogram aan om de waarschuwing weer te geven		Pauze
	Zout ontbreekt.	[XHOT]	Wi-Fi aangesloten, niet geactiveerd indien doorgestreept.
	Vaatwasmiddel ontbreekt. Rek	[vulle ]
	Glansspoelmiddel ontbreekt.		Water vullen.
	Onderhoudsverzoek, raak het pictogram aan om het verzoek weer te geven.		Storing, raak het pictogram aan om het type storing weer te geven.
	Automatische start, niet geactiveerd indien doorgestreept.	[weer1]	Schermvergrendeling aan of uit.

met verwijzing naar (Afb. 2)

Werkingssymbolen
Afwassen Afvoeren		Spoelen Einde programma

4.2 Aanzetten

Zie (Afb. 3)

• Schakel de hoofdschakelaar van de elektriciteit in.
• Open de algemene waterkraan.
• Het DISPLAY toont de software-informatie van de vaatwasmachine, zodra de controle is voltooid, gaat h DISPLAY uit.
• De ON/OFF-knop (1) blijft branden met een lage lichtintensiteit om aan te geven dat het apparaat in de stand-bymodus staat.

Het DISPLAY is voorzien van een veiligheidsvergrendeling die na 60 seconden wordt geactiveerd. Om het display te ontgrendelen, moet u het aanraken en met uw vinger het hangslotpictogram van gesloten naar open

schuiven.

• Controleer of de sproeiarmen en de filters correct zijn geplaatst.
• Controleer het niveau van het vaatwasmiddel en het glansmiddel in de betreffende bakjes.
• Ontgrendel het DISPLAY indien nodig door het hangslotpictogram van gesloten naar open te schuiven.
• Houd de ON/OFF-knop (1) ingedrukt om de machine in te schakelen, de lichtintensiteit van de knop wordt hoger.
• Het DISPLAY toont verschillende gegevens, ingesteld programma, temperatuur van bak en boiler, machinestatus.
• Wanneer de teksten Boiler en Tank en de START-knop (2) groen zijn, betekent dit dat de vaatwasmachine klaar voor gebruik is.
• Bij iedere inschakeling is het programma ingesteld dat als laatste gebruikt was vóór de uitschakeling.

4.3 Programmakeuze

- Door het pictogram SET PROGRAM op het scherm aan te raken krijgt u toegang tot het menu van de programma's:

• In het menu zijn 5 voorgedefinieerde programma's waaruit u kunt kiezen, plus het afpompprogramma.
• Gebruik de pijl rechtsonder om tussen de twee menuschermen te navigeren.
• Selecteer het gewenste programma en bevestig met OK, het gekozen programma is nu het actieve programma.

4.4 Aanpassing programmamenu

U kunt het programmamenu aanpassen door een of meer programma's te vervangen, waarbij u kiest uit de beschikbare programma's.

• Open het menu van de programma's zoals beschreven in paragraaf 4.3 Programmakeuze.
• Door het programma dat u wilt vervangen ingedrukt te houden, krijgt u toegang tot het configuratiemenu.
• Via dit menu kunt u de gehele SET programma's of een enkel program selecteren en vervangen.

4.4.1 PRE SET

Hier kunt u een van de vooraf gedefinieerde SETS met programma's selecteren, afhankelijk van het bedrij

• Gebruik de pijl rechtsonder om tussen de menuschermen te navigeren.
• Selecteer de SET die u wilt gebruiken en bevestig met OK om terug te gaan naar het hoofdmenu.
• De geselecteerde SET met programma's is nu de voorgedefinieerde set.

- Algemeen gebruik (standaard)

○ Geraffineerde keuken
○ Bedrijfsrestaurant
○ Bar / bistro Festivals en feesten
○ Gastronomie
OK

○ Banketbakkerij
○ Gezondheidsvoorziening
○ Fast food
O

OK

4.4.2 PROG

Van hieruit kunt u de programma's in het menu individueel selecteren en vervangen, afhankelijk van uw behoeften.

• Gebruik de pijlen om tussen de schermen te navigeren en de programmagroepen per type vaatwerk te
• Raak het pictogram TERUG aan om terug te gaan naar het beginscherm.
• Raak het gewenste pictogram aan om de lijst met programma's te openen.

• Raak het pictogram aan van het programma dat u wilt instellen en druk op OK om te bevestigen.
• Het geselecteerde programma zal nu deel uit maken van de set met voorgedefinieerde programma's.

BORDEN
		P1STAN-DAARD	P2GEMID-DELD	P3INTENSIEF	P4DELICAAT	P5CONTINU	P6 ECO
GLAZEN
		G1INTENSIEF	G2STAN-DAARD	G3DELICAAT	G4 IJS
FLESSEN
		B1SPOELEN	B2WASSEN	B3INTENSIEF
SANITAIR
		P71C	PA030SANI A0=30	PA060SANI A0=60	PA0300SANI A0=300
PANNEN
		Pt1STAN-DAARD	Pt2INTENSIEF	Pt3 LANG
BESTEK
		S1STAN-DAARD	S2INTENSIEF
PLASTIC		[04HT]
		Pp1GLAZEN	Pp2BORDEN
KOPJES		[82XS]
		C1STAN-DAARD	C2 BISTRO	C3INTENSIEF

4.4.3 Aanpassing afpompprogramma's

P1○ P2○ L+ J OK >

U kunt het afpompprogramma aanpassen door een of het standaard programma te vervangen, waarbij u kiest uit de beschikbare programma's.

• Open het menu van de programma's zoals beschreven in paragraaf 4.3 Programmakeuze.
• Door het afpomppictogram ingedrukt te houden, krijgt u toegang tot de I met beschikbare afpompprogramma's.
• Selecteer het gewenste programma en bevestig met OK.
• Het geselecteerde programma zal nu deel uit maken van de set met voorgedefinieerde programma's.

AFPOMPEN ZELFREINIGING WATER VERVERSEN INTENSIEVE REINIGING

4.5 Voorbereiding rek

Voor een goede werking van de machine moeten de volgende regels worden opgevolgd, onder verwijzing (Afb. 4):

• Gebruik het juiste rek, vul het zonder het te overbelasten en stapel de vaat niet op.
• Spoel het vaatwerk om grote voedselresten te verwijderen.
• Plaats het lege vaatwerk met de opening naar beneden toe.
• Zet borden en dergelijke altijd schuin in het hiervoor bestemde rek, met de bovenkant naar voren.
• Zet het bestek in de daarvoor bestemde bak, met de handgrepen naar beneden.
• Zet geen zilveren en roestvrij stalen bestek in hetzelfde bestekbakje, omdat het zilver hierdoor zwart kan en het staal mogelijk kan gaan roesten.
• Was de vaat meteen na gebruik af, om te voorkomen dat etensresten hard worden en aankoeken.
• Gebruik alleen vaatwerk dat helemaal heel is en geschikt is om in de vaatwasser te worden afgewasse

4.6 Cyclus starten

Zie (Afb. 5)

• Om het programma te starten drukt u op de START-knop (2), de knop wordt blauw en het DISPLAY toont informatie met betrekking tot de fase van de cyclus.
• Na afloop van de cyclus toont het display de tekst End en wordt de START-knop (2) groen.
• Om het drogen te versnellen trekt u het rek aan het einde van de cyclus meteen uit de machine.
• Als u de cyclus voortijds wilt beëindigen, drukt u nogmaals op de START-knop (2).

Met deze functie kan de gekozen cyclus worden aangezet door de deur (of de klep) te sluiten zonder op knop te drukken. Ga als volgt te werk om deze functie in te schakelen:

De tekst A op het display geeft aan dat de functie actief is.

• De functie moet eerst worden geactiveerd in het menu instellingen, als deze niet standaard is ingesteld.
• Om de functie uit te schakelen, drukt u bij geopende deur enkele seconden op de START-knop (4).

De uitschakeling blijft slechts gedurende één afwascyclus actief.

N.B. bij de uitvoeringen met klep wordt na het eerste werkprogramma automatisch de automatische start geactiveerd: de volgende programma's starten automatisch zodra de klep wordt gesloten. Dez modus wordt op het display weergegeven met de indicatie A.

4.8 De machine uitschakelen

- Om de machine uit te zetten drukt u op de ON/OFF-knop (1) het DISPLAY toont ongeveer 60 seconde tijdstip en de datum en vervolgens wordt de vergrendeling geactiveerd.

N. B. Als de machine langer dan een uur met geopende deur ingeschakeld blijft, wordt de mach automatisch uitgeschakeld.

4.9 De machine legen

• Het is mogelijk om een afpomp- en reinigingscyclus te selecteren zoals beschreven in paragraaf 4.4.3 Aanpassing afpompprogramma's.
• Open het menu van de programma's zoals beschreven in paragraaf .4.3 Programmakeuze, selecteer afpompen en bevestig met OK
• Druk op de START-knop (2) om het programma te starten.
• Aan het einde van de cyclus zal de machine worden uitgeschakeld.

4.10 De harsen regenereren (\*optional)

Op machines die zijn uitgerust met ingebouwde waterontharder, wordt de harsregeneratiecyclus automatisch geactiveerd op basis van de instelling van de waterhardheid, het lopende wasprogramma kan hierdoor lang worden.

N.B. Zet de machine niet uit terwijl er een regeneratiecyclus bezig is.

Wanneer de signalering ZOUT ONTBREEKT verschijnt op machines met ontharder, moet er zout in het hiervoor bestemde reservoir worden gedaan. Doe dit als volgt:

• Haal het rek uit de machine.
• Verwijder het ingebouwde filter (Afb. 7).
• Schroef de dop van het zoutbakje los (Afb. 8).
• Strooi ongeveer 700 g regeneratiezout (keukenzout zonder additieven in korrels met een doorsnede van mm) in het zoutreservoir. Maak hierbij gebruik van de meegeleverde trechter.
• Sluit het bakje weer stevig.
• De signalering ZOUT ONTBREEKT verdwijnt na enkele minuten.

4.11 Machines met externe ontharder

Bij machines voorzien van een externe waterontharder verschijnt na afloop van het ingestelde aantal cycli tekst SERVICE in het display, om aan te geven dat de externe waterontharder een onderhoudsbeurt moet krijgen en de harsen moeten worden geregenereerd.

De signalering kan worden gereset vanuit het menu 12.

4.12 Einde werkdag

• Haal de machine op het eind van de dag altijd leeg, zoals beschreven wordt in de paragraaf 4.9 De machine legen.
• Neem de elektrische voeding door middel van de hoofdschakelaar weg en draai de waterkraan dicht.
• Voer het gewone onderhoud uit en maak de machine schoon zoals beschreven wordt in de paragraaf HOOFDSTUK 5 ONDERHOUD.
• Laat de vaatwasser indien mogelijk een beetje open staan om de vorming van onaangename geuren bij het apparaat te voorkomen.

HOOFDSTUK 5 ONDERHOUD

5.1 Algemene regels

Voordat u onderhoudswerkzaamheden verricht, laat u de machine eerst helemaal leeglopen, neemt u de stroom weg en sluit u de externe waterkraan.

Gebruik geen waterstralen onder druk, want deze zouden het elektrische systeem kunnen beschadigen. Wa de buitenkant alleen af wanneer deze koud is, met producten die speciaal geformuleerd zijn voor het ond van staal.

Als ijsvorming mogelijk is, moet het water uit de boiler en uit de waspomp worden afgetapt.

5.2 Reiniging

Om de efficiëntie van de machine te garanderen, moeten de onderhoudswerkzaamheden regelmatig worden verricht, uitgevoerd zoals hierna aangegeven is. Desinfecteer de vaatwasser bovendien regelmatig met geschikte, niet bijtende, in de handel verkrijgbare producten.

5.3 Reiniging van de filtergroep

Verricht deze procedure aan het einde van de dag, of als u vuilresten op de filters ziet:

1. Neem de reken weg en maak hen schoon.
2. Maak de bak leeg volgens de instructies in de paragraaf 4.9 De machine legen.
3. Verwijder alle filters van de vaatwasser en maak hen grondig schoon.
4. Gebruik geen schurende producten of voorwerpen om de stalen bak schoon te maken.
5. Aan het einde van de genoemde handelingen plaatst u alle onderdelen weer zorgvuldig terug.

5.4 De sproeiarmen reinigen

De sproeiarmen kunnen eenvoudig worden verwijderd om de spuitmonden periodiek te reinigen en mogelijkverstoppingen en/of kalkaanslag te voorkomen.

Ga als volgt te werk:

• Verwijder de armen door de betreffende borgmoer los te draaien, of met behulp van de snelkoppeling (aanwezig).
• Was ieder onderdeel af onder stromend water, reinig de spuitmonden zorgvuldig en gebruik hierbij event tandenstokers of klein gereedschap.
• Maak de draaipinnen van de armen in de machine en de uitgang van het was- en spoelwater schoon.
• Hermonteer de armen en controleer of ze vrij draaien, nadat u ze heeft teruggeplaatst.

5.5 Doseerders

Om de efficiëntie van de vaatwasmachine en de effectiviteit van het wasprogramma te waarborgen, is het noodzakelijk om de buisjes in de doseerders van het vaatwasmiddel en het glansspoelmiddel regelmatig te vervangen.

De levensduur van de buisjes kan variëren afhankelijk van de gebruikte chemische producten.

Het wordt aangeraden om de toestand van de buisjes regelmatig te controleren en ze minimaal eens per vervangen.

HOOFDSTUK 6 ZELFDIAGNOSE

De machine is voorzien van een zelfdiagnosesysteem dat in staat is een reek storingen op te merken en melden.

Storing Beschrijving en mogelijke oplossingen
Er01		Spoeling niet verricht. Het spoelen van het vaatwerk heeft niet goed plaatsgevonder Controleer of de spuitmonden goed schoon zijn.
Er02		Geen waterafvoer. Het water wordt niet of op abnormale manier afgevoerd. Controlee of de afvoerslang niet dubbel is gevouwen of geplet, en of de sifon en filters niet ve zijn. Bij machines met een overloopbeveiliging, haal deze weg alvorens de afvoercyclute starten.
Er03		Storing bij het herstellen van de spoeltemperatuur. De boilertemperatuur heeft zich tijdens de afwascyclus niet binnen de vooraf bepaalde tijdlimiet hersteld. Zet de mach uit en weer aan, en voer een nieuwe cyclus uit.
SAFE	Er04	Storing bij vullen van de bak met water. Controleer of de wateraansluitingen goed en of de kraan voor de watertoevoer open is. Controleer of de overstroombeveiliging, waar voorzien, aanwezig is. Zet de machine uit en weer aan, en vul de machine op
Er05		Storing thermometer bak (Open sensor). De machine meet de temperatuurwaarde van de bak niet. Zet de machine uit en weer aan.
Er06		Storing thermometer bak (Kortsluiting in de sensor). De machine meet de temperatuurwaarde van de bak niet. Zet de machine uit en weer aan.
Er07		Storing thermometer boiler (Open sensor). De machine meet de temperatuurwaarde van de boiler niet. Zet de machine uit en weer aan.
Er08		Storing thermometer boiler (Kortsluiting in de sensor). De machine meet de temperatuurwaarde van de boiler niet. Zet de machine uit en weer aan.
Er09		Time-out vulling boiler: de boiler is niet volgelopen. Er kan niet worden gespoeld. Controleer of de kraan op de watertoevoer open is. Zet de machine uit en weer aan voer een nieuwe cyclus uit.
Er21		Spoeling onvoldoende. Het spoelen werd niet in de juiste mate uitgevoerd , controle of de spuitmonden goed schoon zijn. De machine wordt niet geblokkeerd door deze f
Er22		Storing bij het herstellen van de temperatuur in de bak: De temperatuur van de heeft zich tijdens de afwascyclus niet binnen de vooraf bepaalde tijdlimiet hersteld. Ze de machine uit en weer aan, en voer een nieuwe cyclus uit.
Er25		Een externe regeneratie uitvoeren: Het aantal liters is bereikt dat is ingesteld voor externe waterbehandelingsapparatuur. De fout heeft geen gevolgen voor de werking va de afwasmachine, het bericht kan worden verwijderd door de instellingen van menu 1 te openen.
SAFE	ErSF	Elektromechanische beveiliging: De veiligheidsthermostaten van de boiler of van de bak zijn geactiveerd, of de veiligheidsdrukschakelaar van de bak is geactiveerd.
	ErSL	Peilbeveiliging: Verkeerd waterpeil in de bak.
	Erb	Temperatuur boiler te hoog: Waarschijnlijk defect van relais/afstandsschakelaar verwarming
	Ert	Temperatuur bak te hoog: Waarschijnlijk defect van relais/afstandsschakelaar verwarming
Storing Beschrijving en mogelijke oplossingen
drt	Filter vuil: Verkeerd waterpeil in de bak, veroorzaakt door vuil filter of slecht geplaat overstroombeveiliging.
ErSI	Fout veiligheid ingang: Fatale fout, neem contact op met de technische assistentie.
Er98	Fout soft start: Fout in het soft start-systeem, neem contact op met de technische assistentie.
NO SALT	Zout ontbreekt: In vaatwasmachines met waterontharder duidt dit op het ontbreken v zout.Voeg zout toe.
NO DT	Vaatwasmiddel ontbreekt: Voeg vaatwasmiddel toe in het aanzuigreservoir.
NO BL	Glansspoelmiddel ontbreekt: Voeg glansspoelmiddel toe in het aanzuigreservoir.
SERV	Onderhoudsverzoek: Verzoek om algemeen onderhoud, indien vooringesteld.
REG ON	Regeneratie aan de gang: de regeneratiecyclus: van de harsen van de wateronthard is aan de gang.
REG REQ	Regeneratieverzoek: De regeneratie moet worden gestart als dit niet automatisch gebeurt.
Er27	Fout gradiënt boiler: De verwarming van de boiler werkt niet correct.
Er28	Fout gradiënt bak: De verwarming van de bak werkt niet correct.
Er99	Fout hulpkaart: De communicatie met de hulpkaart verloopt niet correct.
Er30	Fout automatische opening: In doorschuifvaatwassers met automatische opening werkt het openingssysteem niet correct.Controler of er geen obstakels zijn die het openen belemmeren.Als het probleem blijft bestaan, moet u contact opnemen met de technische assistenti
Er31	Fout automatische sluiting: In doorschuifvaatwassers met automatische opening werkt het sluitsysteem niet correct.Controler of er geen obstakels zijn die het sluiten belemmeren.Als het probleem blijft bestaan, moet u contact opnemen met de technische assistenti
Er33	Osmose met minimumdruk: Controleer of de waterkraan open is.
Er34	Osmose waterlek: Sluit de elektrische en hydraulische voeding van de vaatwasmachii neem contact op met de technische assistentie.
Er35	Osmose fout geleidbaarheid: Het systeem werkt niet correct, neem contact op technische assistentie.
Er36	Osmosefilter: Het osmosefilter moet worden vervangen, neem contact op met de technische assistentie.
Er37	Time-out verwarming boiler: Het verwarmingselement van het spoelwater werkt niet correct, neem contact op met de technische assistentie.
Er38	Time-out verwarming bak: Het verwarmingselement van het waswater werkt niet correct, neem contact op met de technische assistentie.
Er39 Drukschakelaar boiler defect.
Er40 Drukschakelaar bak defect.
Door de machine uit en weer aan te zetten wordt de signalering "gereset". Als het zich opnieuw voordoet nadat de gegeven aanwijzingen opgevolgd zijn, gelieve een erk technische assistentiedienst te bellen.

HOOFDSTUK 7 AFSTELLINGEN EN INSTELLINGEN

De volgende instellingen mogen uitsluitend worden uitgevoerd door een gekwalificeerd technicus.

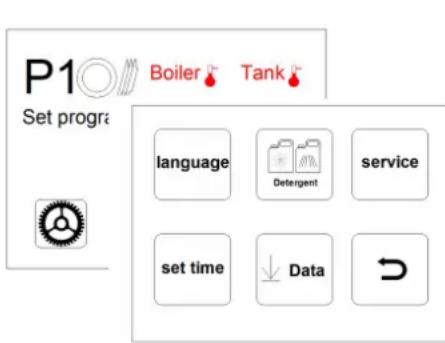

Vanuit het hoofdscherm kunt u het instellingenmenu openen door de knop "Tandwiel" linksonder aan te raken.

Daarna kunt u één van de volgende submenu's selecteren.

Gebruik de pijlen om binnen de menu's te navigeren en om door de parameters te bladeren en deze te wijzigen.

Druk op OK om te bevestigen.

Druk op de knop RETURN om rechtstreeks terug te gaan naar het hoofdmenu.

Language	Instelling taal: U kunt kiezen uit de beschikbare talen, druk op het rondje dat hoort bij gewenste taal en op RETURN om te bevestigen en af te sluiten.
Set time	Instelling tijd en datum: Stel de tijd in met de verticale pijlen ▲▼, ga daarna naar het volgende menu om de datum in te stellen.
Vaatwasmid-del	Regeling van vaatwasmiddel en glansspoelmiddel: hier kunt u de hoeveelheid vaatwasmiddel en glansspoelmiddel instellen in gr/l met behulp van de verticale pijlen ▲
Data	Upload Menu: Druk op de knop nadat u een USB-stick hebt geplaatst om de ontbrekende software voor update van het DISPLAY te laden.
	Data prog: Druk op de knop nadat u een USB-stick hebt geplaatst om alle software 'update van het DISPLAY te laden.
	Download Menu: Druk op de knop nadat u een USB-stick hebt geplaatst om de lijst uitgevoerde cycli te downloaden.
Door het menu SERVICE te selecteren krijgt u toegang tot nog een reeks van submenu's.
	Mem alarm	Geheugen alarmen: Druk op de knop om de chronologie van de opgetreden fouten weer te geven.
	Info	Informatie: Druk op de knop om de parameters voor instelling van de vaatwasmachine weer te geven.
	Mem Prog	Geheugen programma's: Druk op de knop om de lijst met uitgevoerde cycli en het resultaat ervan weer te geven.
	reset	Door op de knop te drukken kunt u de fabrieksconfiguratie herstellen.
	Door het symbool van de "moersleutel" aan te raken, krijgt u toegang te het technische menu, waar bepaalde instellingen kunnen worden gecontroleerd en gewijzigd.

Language	Instelling taal: U kunt kiezen uit de beschikbare talen, druk op het rondje dat hoort bij gewenste taal en op RETURN om te bevestigen en af te sluiten.
Set time	Instelling tijd en datum: Stel de tijd in met de verticale pijlen ▲▼, ga daarna naar het volgende menu om de datum in te stellen.
Vaatwasmid-del	Regeling van vaatwasmiddel en glansspoelmiddel: hier kunt u de hoeveelheid vaatwasmiddel en glansspoelmiddel instellen in gr/l met behulp van de verticale pijlen ▲
Data	Upload Menu: Druk op de knop nadat u een USB-stick hebt geplaatst om de ontbrekende software voor update van het DISPLAY te laden.
	Data prog: Druk op de knop nadat u een USB-stick hebt geplaatst om alle software 'update van het DISPLAY te laden.
	Download Menu: Druk op de knop nadat u een USB-stick hebt geplaatst om de lijst uitgevoerde cycli te downloaden.
Door het menu SERVICE te selecteren krijgt u toegang tot nog een reeks van submenu's.
	Mem alarm	Geheugen alarmen: Druk op de knop om de chronologie van de opgetreden fouten weer te geven.
	Info	Informatie: Druk op de knop om de parameters voor instelling van de vaatwasmachine weer te geven.
	Mem Prog	Geheugen programma's: Druk op de knop om de lijst met uitgevoerde cycli en het resultaat ervan weer te geven.
	reset	Door op de knop te drukken kunt u de fabrieksconfiguratie herstellen.
	Door het symbool van de "moersleutel" aan te raken, krijgt u toegang te het technische menu, waar bepaalde instellingen kunnen worden gecontroleerd en gewijzigd.
input outpt state set menù key	Met het symbool van de wi-fi is het mogelijk de verbinding te activeren te deactiveren.
	Input output state	Vanuit dit menu kunt u informatie weergeven over de status van de ingangen en uitgangen van de vaatwasmachine.
	Set menu key	Vanuit dit menu kunnen bepaalde bedrijfsparameters worden gewijzigd.Gebruik de verticale pijlen ▲▼ om het nummer van het menu in te voeren en druk op Login.

Menu 12: Binnen het menu kunnen de volgende parameters worden gewijzigd.
Language	Selectie van de taal.
Boiler Set	Temperatuurregeling van de boiler voor de programma's. In de versies met atmosferische boiler (spoelpomp) zijn verschillende instellingen aanwezig voor elk programma (PR1 - PR2 - PR3).
Tank Set	Temperatuurregeling van de bak voor de programma's. In de versies met spoelpomp verschillende instellingen aanwezig voor elk programma (PR1 - PR2 - PR3).
ThermoStop	Activering van de functie ThermoStop die een correcte spoeltemperatuur garandeert.
Energy Saving	Activering van de functie Energy Saving waarmee energie wordt bespaard wanneer de machine ingeschakeld is maar niet wordt gebruikt.
Manual Detergent	Handmatige activering van de doseerder van het vaatwasmiddel. Door ON in te stellen wordt de aanzuigslang automatisch gevuld. De lengte van de leiding is voorgedefinieerd naargelang het model afwasmachine.
Manual Rinse Aid	Handmatige activering van de doseerder van het glansspoelmiddel. Door ON in te stellen wordt de aanzuigslang automatisch gevuld. De lengte van de leiding is voorgedefinieerd naargelang het model afwasmachine.
Detergent Dose	Regeling van de doseertijd van vaatwasmiddel of hoeveelheid in gr/l, afhankelijk van l model.
Rinse Aid Dose	Regeling van de doseertijd van glansmiddel of hoeveelheid in gr/l, afhankelijk van het model.
Water Hardness Measure Unit	Instelling meeteenheid waterhardheid, F = Franse graden, D = Duitse graden.
Water Hardness	Hardheid van het aangevoerde water instellen. Voor machines met geïntegreerde ontharder, afhankelijk van de gemeten hardheid, stel in zoals beschreven in de tabel het volgende hoofdstuk.
Manual Rinse Pump	Handmatige activering van de spoelpomp.
Manual Drain	Handmatige activering van de afvoerpomp.
Autostart Enable	Automatische activering van de automatische start.
Service Cycles Counter	Instelling en activering van de cyclusteller die de onderhoudssignalering Service activeert, de signalering kan worden gereset door de instellingen te openen vanu 12.
Water Service Set	Instelling van het aantal liters voor de autonomie van externe waterbehandelingsapparatuur, instelpunt van de regeling van 0 tot 12000 liter in van 200.

Na de gewenste parameters te hebben ingesteld, drukt u op OK om te bevestigen en het menu af te sluiten.

7.1 Tabel waterhardheid

Stel de hardheid van het aangevoerde water, dH, in via het instellingenmenu, volgens de gegevens in de onderstaande tabel:

Gemeten hardheid dH		Gemeten hardheid dH
°fr dGH	n° °fr dGH n°
0 ÷ 20 0	÷ 11 1 41 ÷ 45	23 ÷ 25 6
21 ÷ 25 12	÷ 14 2 46 ÷ 50	26 ÷ 28 7
26 ÷ 30 15	÷ 17 3 51 ÷ 55	29 ÷ 31 8
31 ÷ 35 17	÷ 20 4 56 ÷ 60	31 ÷ 34 9
36 ÷ 40 20	÷ 22 5

Onze machines bevatten geen materialen die om speciale verwijderingsprocedures vragen.

N. B. (Van toepassing in de landen van de Europese Unie en in landen met een systeem voor gescheiden afvalverwerking).

Dit merkteken op het product of het bijbehorende informatiemateriaal duidt erop dat het niet met ander huishoudelijk afval verwijderd moet worden aan het einde van zijn gebruiksduur. Om mogelijke schade aan milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u dit produ van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebru van materialen wordt bevorderd.

Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomsten nalezen.

Dit product mag niet gemengd met ander bedrijfsafval worden verwerkt.

Rechtstreeks recyclebaar	Symbolen Voorwerp			Materiaal %
			Metaalplaat	Staal	80
			Kartonnen verpakking	PAP
			Houten pallet	ISPM15
			Kunststof onderdelen	PP, PP+FV
Composieten		AEEA	Motoren	Geassembleerd	20
			Elektrische onderdelen
			Elektronische onderdelen
			Rubberen onderdelen	EPDM

HOOFDSTUK 9 MILIEU

9.1 Gebruik met respect voor het milieu

Een milieubewust gebruik van de vaatwasser kan bijdragen tot een geringere impact op het milieu, bijvoor door bij het dagelijks gebruik eenvoudige regels te hanteren zoals:

• Alleen volle rekken afwassen.
• De vaatwasser uitschakelen wanneer deze niet wordt gebruikt.
• De machine dicht houden, wanneer hij in standby staat.
• Programma's gebruiken die geschikt zijn voor de mate van vervuiling.
• De machine voeden met warm water, als dit wordt verwarmd met gas.
• Ervoor zorgen dat de afvoervloeistoffen wegstromen in een geschikte riolering.
• De aanbevolen doseringen van het vaatwasmiddel niet overschrijden.

INSTRUKTIONSBOG FOR OPVASKEMASKINE

OVERSÆTTELSE AF DEN ORIGINALE VEJLEDNING

INDHOLD

KAP. 1 VIGTIGE RISICI OG ADVARSLER....2
