AMGS 40 - Grasmaaier ATIKA - Gratis gebruiksaanwijzing en handleiding

Type de produit	Multifunctioneel draadloos tuingereedschap (bosmaaier, kantensnijder, heggenschaar, stokzaag)
Marque	ATIKA
Modèle	AMGS 40
Tension de batterie	36 V Li-ion
Vitesse à vide (ralenti)	7250 tpm (langzaam) / 9300 tpm (snel)
Niveau de puissance sonore garanti	96 dB(A)
Poids de l'unité d'entraînement	2,2 kg (zonder batterij of gereedschap)
Poids de la débroussailleuse/taille-bordures	3,7 kg (zonder batterij)
Poids du taille-haie	4,2 kg (zonder batterij)
Poids de la perche élagueuse	4,4 kg (met verlengstuk, zonder batterij)
Diamètre de coupe débroussailleuse (lame)	255 mm
Diamètre de coupe coupe-bordures (fil)	330 mm
Longueur de coupe taille-haie	395 mm
Longueur de lame taille-haie	420 mm
Longueur de coupe perche élagueuse	203 mm (10 inch)
Type de chaîne de la perche	3/8" LP .043x39
Capacité du réservoir d'huile de chaîne	130 ml
Batterie compatible	AP 40-200 (2,0 Ah) of AP 40-4000 (4,0 Ah) - niet inbegrepen
Chargeur compatible	ALG 40-1800 - niet inbegrepen
Fonctions principales	Bosmaaien, kantensnijden (draad), heggensnoeien, takken zagen (stokzaag)
Vitesses	2 selecteerbare snelheden (langzaam/snel)
Sécurité	Startblokkering, automatische uitschakeling bij lege batterij, overbelastingsbeveiliging
Entretien	Smering transmissie elke 25 u; reinigen na elk gebruik; slijpen mes/ketting indien nodig
Accessoires inclus	Snee mes, draadspoel, geleider en ketting, beschermkappen, draagriem, handgreep, sleutels
Garantie	Fabrieksgarantie volgens bijgeleverde verklaring

Veelgestelde vragen - AMGS 40 ATIKA

Welke soorten batterijen kan ik gebruiken met de ATIKA AMGS 40 bosmaaier?

Het apparaat werkt met Li-ion 36 V batterijen uit de AP 40-serie. De compatibele modellen zijn de AP 40-200 (2,0 Ah) en de AP 40-4000 (4,0 Ah). De batterij wordt niet meegeleverd met het apparaat en moet apart worden aangeschaft, evenals de lader ALG 40-1800.

Hoe verander ik de rotatiesnelheid?

U kunt kiezen uit twee snelheden met de snelheidsschakelaar (markering 34). Duw de schakelaar in de lage stand voor langzame snelheid (7250 tpm) en in de hoge stand voor snelle snelheid (9300 tpm). Het vermogen wordt verminderd in de langzame stand om de batterij te sparen.

Hoe monteer ik de bosmaaier/snijmes?

Draag beschermende handschoenen. Monteer eerst de beschermkap (5) op de behuizing, plaats dan de beschermplaat (6), het snijmes (7), de afstandsring (9) en de dop (10). Schroef de M10 borgmoer (11) linksom op de aandrijfas. Blokkeer de as met de montagesleutel en draai de moer vast. Let op: linkse schroefdraad.

Hoe gebruik ik de kantensnijder met de draad?

Monteer de draadspoel (12) op de aandrijfas. De draad wordt automatisch verlengd door de spoel licht op de grond te tikken. De geïntegreerde draadafsnijder in de beschermkap snijdt het overtollige af. Voor het beste resultaat werkt u met droog gras en vermijdt u harde obstakels.

Wat zijn de essentiële veiligheidsinstructies voor de heggenschaar?

Draag altijd handschoenen, een veiligheidsbril en een gehoorbescherming. Houd het apparaat met beide handen vast en houd personen en dieren op minstens 5 m afstand. Werk niet boven schouderhoogte en niet op een ladder. Controleer of er geen nestelende vogels in de haag zitten voordat u gaat snoeien.

Hoe span ik de ketting van de stokzaag?

Stop het apparaat en verwijder de batterij. Draai de borgmoer (17a) maximaal één slag los. Til de neus van de geleider iets op en draai de stelschroef van de spanner (31) met de klok mee totdat de ketting in het midden van de geleider 3 tot 4 mm kan worden opgetild. Controleer of de schakels goed in de groef zitten en draai de moer weer vast.

Hoe controleer ik de smering van de ketting?

Zet de stokzaag aan en richt de punt van de geleider op een stuk karton of papier op ongeveer 20 cm van de grond. Als er een oliespoor verschijnt, werkt de automatische smering correct. Zo niet, controleer dan het oliepeil in het reservoir (inhoud 130 ml) en reinig het oliekanaal indien nodig.

Wat moet ik doen als het apparaat niet start?

Controleer eerst of de batterij is opgeladen en correct is geplaatst. Als de batterij te warm of te koud is (>45°C), laat deze dan op kamertemperatuur komen. Als het probleem aanhoudt, kunnen de batterij, de motor of de schakelaar defect zijn; neem contact op met de klantenservice.

Hoe maak ik de heggenschaar schoon na gebruik?

Stop het apparaat, verwijder de batterij en wacht tot de messen volledig stilstaan. Verwijder plantenresten met een borstel of doek. Gebruik geen water om corrosie te voorkomen. Breng indien nodig een harsverwijderaar aan en smeer het snijmechanisme met een milieuvriendelijke onderhoudsolie.

Welke accessoires zitten er in de doos?

De verpakking bevat: de aandrijfeenheid, de handgreep, de draagriem, de kap, het snijmes, de draadspoel, de geleider en ketting van de stokzaag, de transportbeschermingen, de heggenschaar, de stokzaag met verlengstuk, een zakje met accessoires (sleutels, schroevendraaier), de montagehandleiding en de gebruiksaanwijzing. De batterij en lader zijn niet inbegrepen.

GEBRUIKSAANWIJZING AMGS 40 ATIKA

Oorspronkelijke gebruiksaanwijzing - Tuinonderhoudset op accu

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.

i Geef de gebruiksaanwijzing aan alle personen door, die met deze machine werken, door.

! Kinderen, personen met beperkte lichamelijke, sensorische of mentale vermogens of onvoldoende ervaring en weten of personen die met de instructies niet vertrouwd zijn, is het nooit toegestaan, het toestel te bedienen/gebruiken.

Kinderen en jongeren van minder dan 16 jaar mogen het apparaat en het laadapparaat niet bedienen. Nationale en plaatselijke voorschriften kunnen een andere leeftijdsbeperking bepalen.

Houd kinderen uit de buurt van de accu omdat ze de gevaren van de accu niet kunnen inschatten.

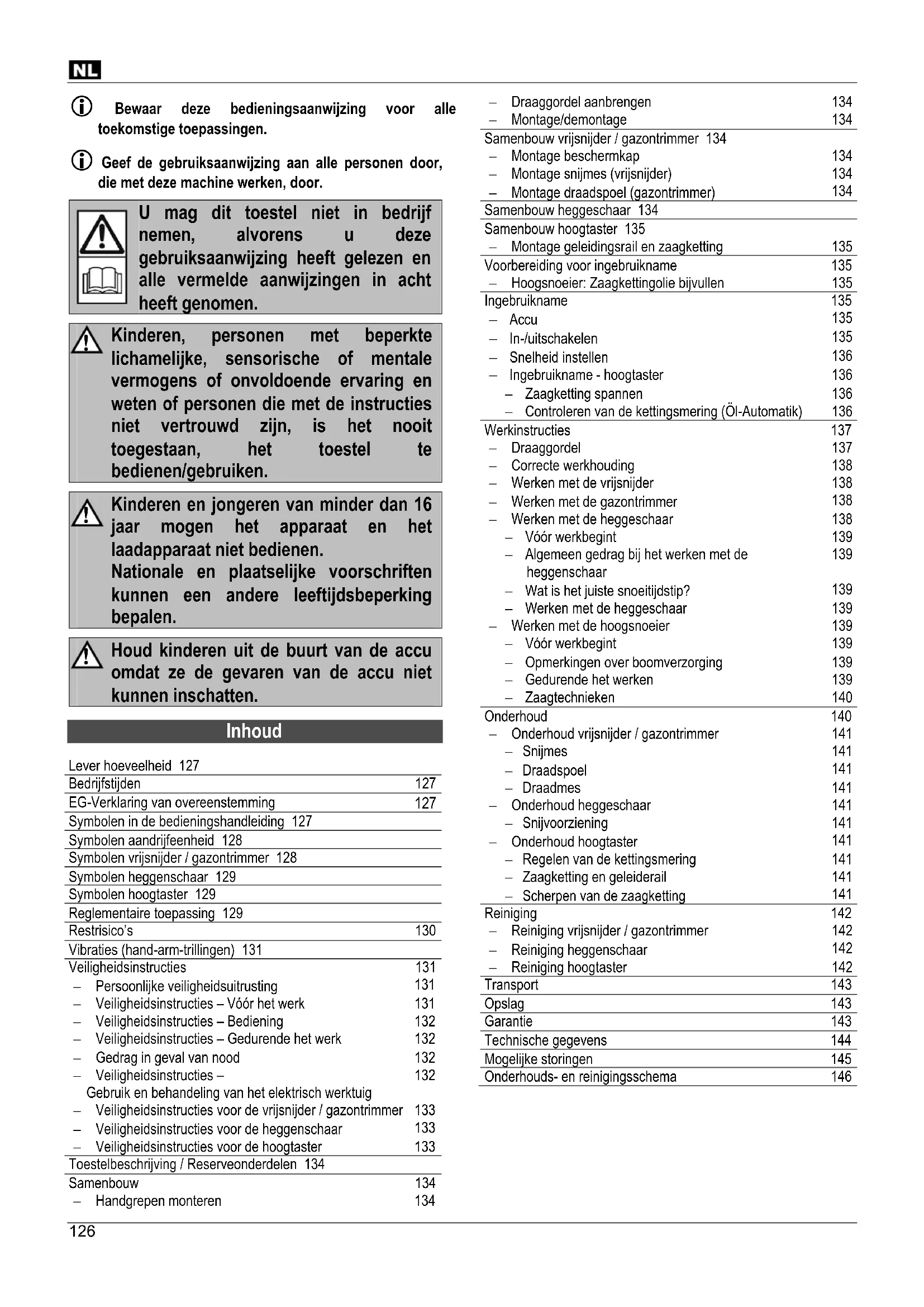

Inhoud

Lever hoeveelheid 127
Bedrijfstijden	127
EG-Verklaring van overeenstemming	127
Symbolen in de bedieningshandleiding 127
Symbolen aandrijfeenheid 128
Symbolen vrijsnijder / gazontrimmer 128
Symbolen heggenschaar 129
Symbolen hoogtaster 129
Reglementaire toepassing 129
Restrisico's	130
Vibraties (hand-arm-trillingen) 131
Veiligheidsinstructies	131
- Persoonlijke veiligheidsuitrusting	131
- Veiligheidsinstructies – Vóór het werk	131
- Veiligheidsinstructies – Bediening	132
- Veiligheidsinstructies – Gedurende het werk	132
- Gedrag in geval van nood	132
- Veiligheidsinstructies –Gebruik en behandeling van het elektrisch werktuig	132
- Veiligheidsinstructies voor de vrijsnijder / gazontrimmer	133
- Veiligheidsinstructies voor de heggenschaar	133
- Veiligheidsinstructies voor de hoogtaster	133
Toestelbeschrijving / Reserveonderdelen 134
Samenbouw	134
- Handgrepen monteren	134

- Draaggordel aanbrengen 134 - Montage/demontage 134

Samenbouw vrijsnijder / gazontrimmer 134 - Montage beschermkap 134 - Montage snijmes (vrijsnijder) 134 - Montage draadspoel (gazontrimmer) 134

Samenbouw heggeschaar 134 Samenbouw hoogtaster 135 — Montage geleidingsrail en zaagketting 135

Voorbereiding voor ingebruikname 135 – Hoogsnoeier: Zaagkettingolie bijvullen 135

Ingebruikname 135 - Accu 135 - In-/uitschakelen 135 - Snelheid instellen 136 - Ingebruikname - hoogtaster 136 - Zaagketting spannen 136 - Controleren van de kettingsmering (Öl-Automatik) 136

Werkinstructies 137 - Draaggordel 137 - Correcte werkhouding 138 - Werken met de vrijsnijder 138 - Werken met de gazontrimmer 138 - Werken met de heggeschaar 138 - Vóór werkbegint 139 - Algemeen gedrag bij het werken met de heggenschaar 139 - Wat is het juiste snoeitijdstip? 139 - Werken met de heggeschaar 139 - Werken met de hoogsnoeier 139 - Vóór werkbegint 139 - Opmerkingen over boomverzorging 139 - Gedurende het werken 139 - Zaagtechnieken 140

Onderhoud 140 - Onderhoud vrijsnijder / gazontrimmer 141 - Snijmes 141 - Draadspoel 141 - Draadmes 141 - Onderhoud heggeschaar 141 - Snijvoorziening 141 - Onderhoud hoogtaster 141 - Regelen van de kettingsmering 141 - Zaagketting en geleiderail 141 - Scherpen van de zaagketting 141

Reiniging 142 - Reiniging vrijsnijder / gazontrimmer 142 - Reiniging heggenschaar 142 - Reiniging hoogtaster 142 Transport 143 Opslag 143 Garantie 143 Technische gegevens 144 Mogelijke storingen 145 Onderhouds- en reinigingsschema 146

Lever hoeveelheid

Controleer na het uitpakken de inhoud van de verpakking op

▶ aanwezigheid van alle onderdelen
▶ eventuele transportschade

Meld mogelijke klachten direct aan uw leverancier of fabrikant. Latere reclamaties worden niet in behandeling genomen.

• 1 aandrijfeenheid (1)
• 1 pzetwerktuig vrijsnijder (4)
• 1 opzetwerktuig heggeschar (13)
• 1 opzetwerktuig hoogtaster (16)
• 1 verlenging hoogsnoeie(15)
• 1 ßschermkap (5)
• 1 snijmes (8)
• 1 draadspoel (12)
• 1 handgreep (2
• 1 daaggordel (3)
• 1 geleidingsrail (20)
• 1 zaagketting (21)
• 1 kettingbescherming (22)
• mesbescherming (14)
• toebehorenzak (39)
• originele gebruiksaanwijzing
• montage- en bedienigsblad
- gaantieverklaring

De volgende delen behoren niet tot de levering. Deze onderdelen verkrijgt u bij uw dealer of fabrikant.

• Ladapparaat ALG 40-1800 (artikel-nr. 365500)
• Accu AP 40-2000 (artikel-nr.:365501)

of AP 40-4000 (artikel-nr. 365503)

Bedrijfstijden

Houdt u alstublieft ook rekening met de regionale voorschriften m.b.t. de bescherming tegen lawaai. Informaties met betrekking tot het vermijden van lawaai:

Een bepaalde geluidsoverlast door dit toestel is niet vermijdbaar. Verleg lawaai-intensieve werkzaamheden op toegelaten en hiervoor bestemde tijden. Houdt u zich evt. aan rusttijden en beperk de werkduur op het volstrekt noodzakelijke. Voor uw persoonlijke bescherming en de bescherming van personen in de nabijheid dient een geschikte gehoorbescherming te worden gedragen.

EG-Verklaring van overeenstemming

Nr. (S-No.): 13641

overeenkomstig de richtlijn van de raad 2006/42 EG

Hiermede verklaren wij

Altrad Lescha Atika GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany

in uitsluitende verantwoordelijkheid, dat het product

Tuinonderhoudset op accu AMGS 40

Serienummer: 000001 - 020000

aan de bepalingen van de boven vermelde EG-richtlijnen alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt:

2014/30/EU en 2000/14/EU.

De volgende geharmoniseerde normen werden toegepast:

EN 60335-1:2012+A11:2014+A13:2017;

EN 50636-2-91:2014; EN ISO 11806-1:2011,

EN 60745-1:2009+A11:2010, EN 60745-2-15:2009+A1

EN ISO 11680-1:2011, EN 55014-1:2017, EN 55014-2:2015

Conformiteitsbeoordelingsprocedure: 2000/14 EG - bijlage V

Gemeten geluidsniveau LWA 95,8 dB (A).

Gegarandeerd geluidsniveau L_WA 96 dB (A).

Gemachtigde voor het opmaken van technische documenten:

Symbolen in de gebruiksaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik. Het niet opvolgen van deze aanwijzingen kan tot leiden.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud. Hier wordt precies uitgelegd wat u moet doen.

Belangrijke instructies voor milieuvriendelijk gedrag. Het veronachtzamen van deze instructies kan tot schade van het milieu leiden.

Neem alstublieft het ingesloten montage-en bedieningsblad ter hand, wanneer in de tekst naar het afbeeldings-nr. wordt verwezen.

Symbole

Maak u goed vertrouwd met de betekenis, om het toestel veilig te kunnen bedienen en om u en anderen tegen mogelijke letsels te beschermen.

De betekenis van de pictogrammen van de accu en het laadapparaat ontleent u alstublieft aan de relevante gebruiksaanwijzingen.

Het product stemt overeen met de productspecifiek geldige Europese richtlijnen.

Elektrische toestellen behoren niet in de huisafval.

Toestellen, toebehoren en verpakking naar een milieuvriendelijk recycling brengen.

Volgens de Europese Richtlijn 2012/19/EU over oude elektronische apparaten en electronica moeten niet meer bruikbare elektrische toestellen apart worden verzamend en een milieuvriendelijk recycling worden toegevoerd.

Symbolen aandrijfeenheid

36 V\~

Snelheid → langzaam

Snelheid → snel

7250 min ^-1

9300 min ^-1

Gegarandeerd geluidsniveau LWA 96 dB (A), gemeten volgens richtlijn 2000/14/EG.

Symbolen vrijsnijder / gazontrimmer

Waarschuwing De vrijsnijder/gazontrimmer kan ernstige letsels veroorzaken!

Vóór ingebruikname de gebruiksaanwijzing en veiligheidsinstructies lezen en opvolgen.

Gevaar door wegslingerende delen bij lopende motor - onbetrokken personen alsook huis- en nuttige dieren uit het gevarenbereik weghouden..

Houdt kinderen, personen en dieren van uw werkbereik vandaan. Veiligheidsafstand ten minste 15 m.

Accu uittrekken

⇒ vóór begin van ieder soort van werkzaamheden (reiniging, onderhoud, reparaties, enz.) aan het apparaat.

⇒ bij onderbrekingen, transport en opslag.

Gevaar voor terugslag!

Let erop, dat de snijkop gedurende het starten en de werking niet met vreemde voorwerpen in contact geraakt.

Verwondingsgevaar van de voeten door het aanraken van de snijdraad aan een niet afgedekt bereik.

Veiligheidshelm dragen, wanneer risico door omlaagvallende delen bestaat.

Oog- en geluidsbescherm-ing dragen.

Draag veiligheidshandschoenen!

Veiligheidsschoenen dragen.

Niet aan regen blootzetten. Tegen vochtigheid beschermen.

Maak geen gebruik van zaagbladen.

Leeglooptoerental/max. toerental van het snijgereedschap 7000 min-1

7000 min

Attentie! Het snijgereedschap draait na het uitschakelen van het toestel nog enkele seconden verder. Houd handen en voeten op een veilige afstand van het snijgereedschap en wacht tot het tot stilstand gekomen is.

Symbolen heggenschaar

Waarschuwing! De heggenschaar kan ernstig letsel veroorzaken!

Vóór ingebruikname de gebruiksaanwijzing en veiligheidsinstructies lezen en opvolgen.

Veiligheidshelm, oog- en geluidsbescherming dragen.

Draag veiligheidshandschoenen!

Veiligheidsschoenen dragen.

Raak niet het draaiend snijmes. Verwijder vastgeklemd snijgoed slechts bij uitgeschakeld toestel.

Houdt kinderen, personen en dieren van uw werkbereik vandaan. Veiligheidsafstand ten minste 5 m.

Accu uittrekken

⇒ vóór begin van ieder soort van werkzaamheden (reiniging, onderhoud, reparaties, enz.) aan het apparaat. ⇒ bij onderbrekingen, transport en opslag.

Niet aan regen blootzetten. Tegen vochtigheid beschermen.

Vuur, open licht en rook zijn verboden.

Snijlengte 395 mm

Zwaardlengte 420 mm

Symbolen hoogtaster

Vóór ingebruikname de gebruiksaanwijzing en veiligheidsinstructies lezen en opvolgen.

Veiligheidshelm dragen, wanneer risico door omlaagvallende delen bestaat.

Draag veiligheidshandschoenen!

Veiligheidsschoenen dragen.

Niet aan regen blootzetten. Tegen vochtigheid beschermen.

Houd derde personen van het werkbereik vandaan. Veiligheidsafstand ten minste 6 m.

Gebruik de hoogsnoeier niet in de buurt van kabels, stroom- of telefoonleidingen. Houdt bij het werken met de hoogsnoeier een veiligheidsafstand van 10 m t.o.v. bovengrondse stroomvoerende leidingen.

Accu uittrekken

⇒ vóór begin van ieder soort van werkzaamheden (reiniging, onderhoud, reparaties, enz.) aan het apparaat. ⇒ bij onderbrekingen, transport en opslag.

Zaagkettingolie

Op looprichting van de schakels letten

Kettingsmering instellen

Maximale snijlengte 203 mm

Reglementaire toepassing

Algemeen is van toepassing:

• Tot de reglementaire toepassing behoort ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en het opvolgen van de veiligheidsvoorschriften van de fabrikant.
• A verdere toepassingen gelden als niet volgens de voorschriften. Voor de hieruit voortvloeiende schade is de fabrikant niet aansprakelijk – de aansprakelijkheid is alleen voor de gebruiker.
• Eigenmachtige verbouwingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade van eenieder soort uit.
• Deze machine mag alleen voorbereidt, gebruikt en onderhouden worden door personen die met de machine vertrouwd zijn en goed ingelicht zijn over de risico's.

Reparaties mogen alleen door de fabrikant of geautoriseerde werkplaatsen uitgevoerd worden.

Voor de vrijsnijder / gazontrimmer is van toepassing:

• De vrijsnijder is voor het uitdunnen en maaien van hoog gras, onkruid en struikgewas in privétuinen geschikt.
• De gazontrimmer is voor het snijden van gras en soortgelijke zachte begroeiing alsook gazonkanten in de privé huis- en hobbytuin geschikt die met de grasmaaier niet kunnen worden bereikt.

• ⚠️ De vrijsnijder/gazontrimmer mag niet gebruikt worden

• voor het snoeien en maaien van hagen, struiken, heesters, bloemen en met het oog op compost.

• voor het effenen van bulten, bijv. molshopen. Er bestaat gevaar van verwondingen!

• Vrijbijders/gazontrimmers voor de private huis- en hobbytuin zijn toestellen die niet voor openbare plantsoenen, parken, sportterreinen en in de landbouw en bosbouw worden gebruikt.

• Gebruik het toestel niet in de nabijheid van brandbare vloeistoffen of gassen of in vochtige of natte omgeving.

Voor de heggeschar is van toepassing:

• De heggenschaar is alleen voor het snijden van verse scheuten en zachte takken aan heggen en struiken in de huis- en hobbytuin bestemd.
• Als heggeschaar voor de privé huis- of hobbytuin worden zulke toestellen aangezien die niet in openbare plantsoenen, parks, recreatieplaatsen alsook in het landbouwbedrijf en de bosbouw worden ingezet.
• Het toestel mag niet voor het snijden van grasvelden, graskanten of voor het fijnmaken vóór het composteren worden gebruikt. Er bestaat gevaar van verwondingen!
• Gebruk het toestel niet in de nabijheid van brandbare vloeistoffen of gassen of in vochtige of natte omgeving.
• Metten delen (draden enz.) dienen uit het te snijden materiaal in ieder geval te worden verwijderd.

Voor de hoogtaster is van toepassing:

• De hoogsnoeier is alleen voor het snoeien van takken aan staande bomen geschikt.
• De hoogsoeier niet voor het vellen van bomen, scheuten of struikgewas gebruiken.
• Dehoogsnoeier mag niet voor het zagen van bouw- en kunststoffen worden toegepast.
• De hogsnoeier is geschikt voor privé gebruik in huis- en hobbytuin.
• De hoogsoeier is niet voor boswerkzaamheden (onttakken in het bos) geschikt. De vereiste veiligheid van de gebruiker is door de kabelverbinding niet gewaarborgd.

Restrisico's

Ook bij reglementair gebruik kunnen ondanks opvolging van alle gebruikelijke veiligheidsbepalingen zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restrisico's.

De restricties kunnen geminimaliseerd worden wanneer de veiligheids-, gebruiks-, gezondheid- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

Algemeen is van toepassing:

• Waarschuwing! Dit toestel produceert gedurende het bedrijf een elektromagnetisch veld. Dit veld kan al naar omstandigheden actieve of passieve medische implantanten belemmeren. Om het gevaar van ernstige verwondingen te reduceren, adviseren wij personen met medische implantenen hun arts en de fabrikant van het medische implantaat te consulteren, alvorens het toestel wordt bediend.
• Schde voor de gezondheid die uit hand-arm-trillingen resulteren, indien het toestel over een tijdruimte wordt benut of niet reglementair wordt gevoerd en onderhouden.
• Vermindering van het gehoor bij langdurig werken zonde gehoorbescherming.
• Vawonding van de ogen, wanneer geen veiligheidsbril of gezichtsbescherming wordt gedragen.
• Elektische slag.
• Het aanraken van onder spanning staande delen bij geopende elektrische delen.
• (Brandgevaar)

Voor de vrijsnijder / gazontrimmer is van toepassing:

• Gevaar van verwondingen van vingers en handen door het grijpen in het draaiend snijwerktuig.
• Verwondingsgevaar van de voeten door het aanraken van de snijdraad aan een niet afgedekt bereik.
• Wegslingeren van stenen en aarde.

Voor de heggeschar is van toepassing:

• Verwondingen door het wegslingeren van delen.
• Breuk en eruitslingeren van messtukken.

Voor de hoogtaster is van toepassing:

• Terugslaggevaar bij contact van het uiteinde van de geleidingsrails met een vast voorwerp.
• Gevaar van verwondingen van vingers en handen door het werktuig (zaagketting).
• Vewonding door weggeslingerde werkstukdelen.

Verder kunnen ondanks alle getroffen voorzorgsmaatregelen niet zichtbare restrisico's bestaan.

Trillingen

Hand-arm-trilling max a_h = 5.7 m/s^2

Mess-Unsicherheit K_hd = 1,5 m/s^2

De vermelde trillings-emissiewaarde werd volgens een genormeerde testmethode gemeten en kan ter vergelijking van een elektrisch werktuig met een ander worden toegepast.

De vermelde trillings-emissiewaarde kan ook voor een ingaande inschatting van de uitzetting worden toegepast.

⚠ De feitelijk voorhanden trillings-emissiewaarde gedurende het gebruik van de machines kan van die in de gebruiksaanwijzing resp. van de door de fabrikant vermelde waarden afwijken.

Dit kan door volgende factoren worden veroorzaakt die vóór resp. gedurende het gebruik opgevolgd dienen te worden..

— wordt de machine correct toegepast
- is de manier van snijden van het materiaal resp. hoe het wordt verwerkt, correct
- is de gebruikstoestand van de machine in orde
- scherptetoestand van het snijwerktuig resp. correct snijwerktuig
- Zijn de houdergrepen evt. optionale trillingsgrepen gemonteerd en zijn deze vast aan het machinelichaam.

Indien u een onaangenaam gevoel of een huidverkleuring gedurende het gebruik van de machine aan uw handen constateert, onderbreek meteen het werk. Maak voldoende rustpauzes. Bij veronachtzaming van voldoende werkpauzes kan het tot een hand-arm-trillingssyndroom komen.

Afhankelijk van het werk resp. het gebruik van de machine dient een inschatting van het graad aan belasting te geschieden en dienen dienovereenkomstige werkpauzes te worden ingelegd. Op deze manier kan het graad van belasting gedurende de gehele werktijd aanzienlijk worden gereduceerd. Reduceer uw risico, waaraan u bij trillingen bent blootgesteld. Verzorg deze machine in overeenstemming met de instructies in de gebruiksaanwijzing. Indien de machine vaker wordt ingezet resp. toegepast, dient u zich met uw specialist in verbinding te zetten en evt. antivibratie-toebehoren (grepen) te bezorgen. Voorkom de inzet van de machine bij temperaturen van t=10°C of minder. Maak een werkplan, waardoor de trillingsbelasting kan worden beperkt.

Veiligheidsinstructies

Houdt alstublieft rekening met de volgende instructies om zich zelf en andere tegen mogelijke verwondingen te beschermen.

Lees en volg vóór de ingebruikname van dit product de onderstaande aanwijzingen, de voorschriften ter voorkoming van ongevallen en de algemene veiligheidsvoorschriften resp. de in het desbetreffend land geldige veiligheidsbepalingen op, om u zelf en anderen tegen verwondingen te beschermen.

Nationale voorschriften kunnen de inzet

van de machine beperken.

Neem absoluut de afzonderlijk bijgevoegde 'Algemene veiligheidsvoorschriften in acht.

i Instructies over de 'Veiligheid' van de accu en de acculader vindt u in de desbetreffende 'Handleidingen'.
Bewaar alle veiligheidsinstructies en opmerkingen voor de toekomst op.
i Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.

• Maakt u zich voor gebruik met het toestel vertrouwd, dit met behulp van de originele gebruiksaanwijzing.
• Gebruik het toestel niet voor doeleinden voor die het niet is bestemd (zie "Reglementaire toepassing").
• Wees oplettend. Let op dat, wat u doet. Ga met vgerstand te werk. Gebruik het toestel niet, wanneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kann tot ernstige verwondingen leiden.
• De gebruiker is verantwoordelijk voor ongelukken of gevaren die tegenover andere personen of hun eigendom optreden.

Persoonlijke veiligheidsuitrusting

- Werk nooit zonder geschikte veiligheidsuitrusting:

• nauw sluitende kleding en geen sieraden dragen, ze kunnen worden gegrepen door bewegende delen
• geen los afhangende kleding of zulke met hangende banden of koorden
• een haarnetje bij lang haar
• gekeurde veiligheidshelm in situaties, waarin met hoofdverwondingen moet worden gerekend
• gezichts- en geluidsbescherming
• broeken en handschoenen met snijbescherming
• slipvrije laarzen (veiligheidsschoenen) met snij- en teenbescherming

Veiligheidsinstructies – Vóór het werk

Voer vóór de ingebruikname en regelmatig gedurende het werken de volgende controles uit. Houdt alstublieft in ieder geval rekening met de overeenkomstige paragraven in de gebruiksaanwijzing:

• Werd het toestel geheel en volgens de voorschriften gemonteerd?
• Is het toestel in goede en veilige toestand?
• Is de snijvoorziening onbeschadigd en gescherpt?
• Zijn de handgrepen schoon en droog?
• Ga voor aanvang van de werkzaamheden na of:

- zich in het werkbereik geen andere personen, kinderen of dieren bevinden

- u zonder hinder van obstakels kunt terugwijken

- de grond vrij van alle vreemde voorwerpen, struikgewas en takken is.

- een veilige houding is aangenomen.

- Verwijder vóór het snijden alle vreemde lichamen (bv stenen, takken, draad, enz.). Let gedurende het werken op verdere vreemde lichamen.

• Is de werkplaats vrij van struikelgevaren? Zorg dat uw werkomgeving in orde is. Rommel kan ongevallen veroorzaken – gevaar van struikelen!
• Houdt rekening met de omgevingsinvloeden:

- Werk nooit bij ontoereikende lichtverhoudingen (bv bij mist, regen, sneeuwjacht of schemering). U kunt details in het valbereik niet meer herkennen – gevaar voor ongelukken.

- Werk niet op sneeuw, ijs of andere gladde ondergrond - slipgevaar.

- Gebruik het toestel niet in de nabijheid van brandbare vloeistoffen of gassen – brandgevaar!

Veiligheidsinstructies - Bediening

• Werk nooit met één hand. Houdt het toestel goed vast met twee handen.
• Leg gedurende het werken met het toestel steeds de draaggordel aan.

• Werk nooit

• met gestrekte armen

• aan moeilijk te bereiken plekken
• te ver voorovergebogen
• boven schouderhoogte

• op een ladder, een steiger of een boom staande.

• Werk op een slipvaste en gladde ondergrond.

• Vermijdt een abnormale lichaamshouding. Zorg voor een stabiele en uitgebalanceerde houding.
• Verander regelmatig de werkpostie, om een eenzijdige werkhouding te voorkomen.
• Schakel bij pauzes het toestel uit en leg het zo neer, dat niemand wordt bedreigd. Het toestel beveiligen tegen onbevoegd gebruik.

Veiligheidsinstructies – Gedurende het werk

• Werk nooit alleen. Houd voortdurend mondeling en visueel contact met andere personen, zodat in geval van nood onmiddellijk hulp kan worden geboden
• Stop meteen het toestel bij dreigend gevaar of in geval van nood.
• Laat de machine nooit zonder toezicht draaien.
• Beëindig de werkzaamheden direct, wanneer lichamelijk ongemak optreedt (bv hoofdpijn, duizeligheid, misselijkheid, enz.) – er staat een verhoogd gevaar voor ongelukken!
• Overbelast de machine niet. U werkt beter en zeker met de juiste belasting van de machine.
• Leg tijdens het werk pauzes in, zodat de motor kan afkoelen.
• Zet het heet geworden toestel niet in het droge gras of op brandbare voorwerpen.

Gedrag in geval van nood

• Breng de in overeenstemming met de verwonding vereiste EHBO-maatregelen op gang en verzoek zo snel als mogelijk om gekwalificeerde medische hulp.
• Bewaar de gewonde voor verdere schade en kalmeer hem.

Veiligheidsinstructies - Gebruik en behandeling van het elektrisch werktuig

- Onderhoudt het toestel met zorgvuldigheid:

• Volg de onderhoudsinstructies en de instructies voor de werktuigwissel.
• Houdt de handgrepen vrij van hars, olie en vet.

- Monteer slechts de voor het toestel bestemde snijwerktuigen.

Het gebruik van andere werktuigen en andere ehoren kan een verwondingsgevaar voor u kenen.

- Schakel het apparaat uit, wacht tot de hoogsnoeier stopt en verwijder de accu voordat:

• contact van het snijdwerktuig met stenen, nagels of andere vreemde voorwerpen
• Verhoogd geluidsniveau tijdens de werking.
• ongewoon sterk vibreren van de machine
• reparatiewerkzaamheden
• onderhouds- en reinigingswerkzaamheden
• verhelpen van storingen (hiertoe behoort ook het blokkeren van de snijvoorziening - Heggeschaar)
  — transport en opslag
• wissel van het snijwerktuig
  — naspannen van de ketting (Hoogsnoeier)
• Verlaten van de machine (ook bij korte onderbrekingen)

- Onderzoek de machine op eventuele beschadigingen.

- Voordat de machine verder wordt gebruikt, moet zorgvuldig worden onderzocht of de beschermingsvoorzieningen en licht beschadigde onderdelen foutloos en volgens de voorschriften functioneren. Werk alleen met alle en op de juiste wijze aangebrachte veiligheidsvoorzieningen en verander aan het toestel niets, dat de veiligheid zou kunnen belemmeren.

• Controleer of alle bewegende delen van de machine goed functioneren en niet klemmen of beschadigd zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de machine correct te laten werken.
• Beschadigde bescherminrichtingen en -delen moeten, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden.

• Beschadigde of onleesbare veiligheidsstickers dienen te worden vervangen.

• Laat geen sleutels steken! Controleer vóór het inschakelen altijd of de instelgereedschappen verwijderd zijn.

• Bewaar onbenutte toestellen op een droge, afgesloten plaats buiten de rijkwijdte van kinderen op.

Voer geen andere reparaties dan de in het hoofdstuk „Onderhoud“ beschreven reparaties aan het toestel uit, maar neem direct contact op met de fabrikant of klantenservice.

Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van niet originele onderdelen kunnen risico's voor de gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan.

Veiligheidsinstructies voor de vrijsnijder / gazontrimmer

• Let vóór het inschakelen van het toestel erop, dat het snijwerktuig niet de vloer raakt.
• Let vóór het inschakelen van het toestel erop dat uw voeten en handen in een veilige afstand ten opzichte van het snijwerktuig zijn.
• Begin met het snijden pas, wanneer het snijwerktuig het vol toerental heeft bereikt.
• Raak nooit met het lopend snijwerktuig vaste voorwerpen (stenen, stammen).
• Attentie! Het snijwerktuig loopt na! Rem het werktuig niet met de hand.

Veiligheidsinstructies voor heggenscharen

• Houdt alle lichaamsdelen van het snijmes vandaan. Probeer niet, bij draaiend mes snijgoed te verwijderen of te snijden materiaal vast te houden. Verwijder vastgeklemd snijgoed slechts bij uitgeschakeld toestel. Een moment van onoplettendheid bij het gebruik van de heggenschaar kan tot de meest ernstige verwondingen leiden.
• Waarborg, dat alle veiligheidsvoorzieningen en grepen bij gebruik van het toestel zijn gemonteerd. Probeer nooit, een onvolledig gemonteerd toestel of een toestel met niet toegestane modificaties in werking te nemen.
• Draag de heggeschaar aan de greep bij stilstaand mes. Bij transport of bewaring van de heggenschaar steeds de veiligheidsafdekking omdoen. Zorgvuldige omgang met het toestel voorkomt het gevaar van verwondingen door het mes.
• Houd het elektrisch werktuig aan de geïsoleerde grijpvlakken vast, omdat het snijmes in contact met verborgen stroomleidingen kan komen. Het contact van het snijmes met een spanningvoerende leiding kan metalen toestelonderdelen onder spanning zetten en tot een elektrische slag leiden.
• Na langer gebruik kunnen toegankelijke metalen onderdelen en toebehoren zeer heet zijn.

Veiligheidsinstructies voor de hoogtaster

Wie met de hoogsoeier werkt, moet een opleiding kunnen vertonen die in overeenstemming staat met de geplande toepassing en moet bovendien met het gebruik van de hoogsoeier en de persoonlijke beschermuitrusting bekend zijn.

• Personen onder 18 jaren mogen de hoogsnoeier niet bedienen.

• Houdt alle lichaamsdelen bij draaiende hoogsoeier van de zaagketting vandaan. Vergewist u zich voor het starten van de zaag, dat de zaagketting niets raakt. Bij werkzaamheden met een hoogsoeier kan een ogenblik van onoplettendheid ertoe leiden, dat kleding of lichaamsedelen door de zaagketting worden gegrepen.

• Houdt de hoogsoeier steeds met uw rechter hand aan de achterste greep en uw linker hand aan de voorste greep. Het vasthouden van de hoogsoeier in omgekeerde werkhouding verhoogt het risico van verwondingen en mag niet worden toegepast.

• Houdt het elektrisch werktuig aan de geïsoleerde grijpvlakken vast, omdat de zaagketting in contact met de eigen netsnoer kan komen. Het contact van de zaagketting met een spanningvoerende leiding kan metalen toestelonderdelen onder spanning zetten en tot een elektrische slag leiden.
• Draag veiligheidsbril en lawaaibescherming. Verdere beschermuitrusting voor hoofd, benen en voeten wordt geadviseerd. Passende veiligheidskleding reduceert het gevaar van verwondingen door rondvliegend spanmateriaal en toevallig aanraken van de zaagketting.
• Werk met de hoogsnoeier niet op een boom. Bij werking op een boom bestaat gevaar van verwondingen.
• Let steeds op een stabiele stand en gebruik de hoogsoeier alleen, wanneer u op vaste, veilige en gladde grond staat. Glibberige ondergrond of instabiele standvlakken, zoals op een ladder, kunnen tot verlies van de balans of tot verlies van de controle over de hoogsoeier leiden.
• Reken bij het snijden van een onder spanning staande tak ermee, dat deze terugveert. Komt de spanning in de houtvezels vrij, kan de gespannen tak de bedieningspersoon raken en/of de hoogsnoeier aan de controle ontrukken.
• Wees bijzonder voorzichtig bij het snijden van onderhoud en jonge bomen. Het dunne materiaal kan zich in de zaagketting vervangen en op u slaan of u uit uw balans brengen.
• Draag de hoogsoeier aan de voorste greep in uitgeschakelde toestand, de zaagketting van uw lichaam afgekeerd. Bij transport of bewaring van de hoogsoeier steeds de veiligheidsafdekking omdoen. Een zorgvuldige omgang met de hoogsoeier reduceert de waarschijnlijkheid van een abusievelijk contact met de draaiende zaagketting.
• Volg de instructies voor smering, kettingspanning en het vervangen van toebehoren op. Een ondeskundig gespannen of gesmeerde ketting kan of scheuren of het terugslagrisico verhogen.
• Houdt de grepen droog, schoon en vrij van olie en vet. Vettige, oliehoudende grepen zijn glad en leiden tot verlies van de controle.
• Zaag slechts hout. De hoogsoeier niet voor werkzaamheden toepassen, waarvoor ze niet is bestemd. Voorbeeld: Gebruik de hoogsoeier niet voor het zagen van plastic, muurwerk of bouwmaterialen die niet uit hout zijn. Het gebruik van de hoogsoeier voor onreglementaire werkzaamheden kan tot gevaarlijke situaties leiden.

1 Toestelbeschrijving / Reserveonderdelen

Positie Benaming Bestel.-nr.
1	Aandrijfeenheid
2	Handgreep cpl.	386105
2a	Handgreep
2b	Onderdeel handgreep
3	Draaggordel	385805
4	Opsteekwerktuig vrijsnijder
5	Beschermkap	386215
6	Veiligheidsafdekking	385941
7	Snijmes	385855
8	Transportbescherming(Mesbescherming)	385856
9	Afstandsschijf	386119
10	Afdekkap	386120
11	Bevestigingsmoer M 10	386122
12	Draadspoel	386217
13	Opsteekwerktuig heggeschaar
14	TransportbeschermingHeggeschaar	386114
15	Verlenging Hoogsnoeier
16	Opsteekwerktuig hoogtaster
17	Afdekking	386163
17a Moer voor Afdekking		386164
18	Tankdop	386160
19	Tank (kettingolie)
20	Geleiderail (zwaard)	386219
21	Zaagketting:	386218
22	Kettingbescherming	386151
23	Montagesleutel
24	Inbussleutel SW 4
25	Schroevendraaier
26	Steeksleutel SW 8/10
27	Laadapparaat	365500
28	Accu 2,0 Ah	365501
29	Accu 4,0 Ah	365503
30	Kettingwiel
31	Kettingspanschroef
32	Inschakelblokkering
33	AAN-/UIT-schakelaar
34	Snelheidsschakelaar
35	Snijvoorziening
36	Smeernippel M6	386174
37	Draadmes	386216
38	Beschermkap	386184
39	Toebehorenzak
40	Veiligheidssticker Hoogsnoeier	386203
41	Veiligheidssticker Heggeschaar	386202
42	Veiligheidssticker Vrijsnijder /Gazoentrimmer	386201
43	Veiligheidsstickerbeschermkamp	386200

Samenbouw

⚠️ Neem het toestel pas na volledige montage in bedrijf.

i Houdt rekening met het ingesloten montageblad!

Handgrepen monteren

3 Steek het bovenste deel van het handvat (2a) en het onderste deel van het handvat (2b) op de rubberen huls (A).

Zet beide delen vast met de vier schroeven [Torx M5x35], schijven en veerringen].

Draaggordel aanbrengen

4 Hang de draaggordel (3) in de draaggordelophaning (B) in.

Let erop, dat de karabijn (C) van de draaggordel zaoals in de afbeelding getoond, gemonteerd en ingehaakt is.

Montage/demontage van de opzetstukken

5 Trek de vergrendelingspen (D) uit en schuif het desbetreffende opzetstuk [trimmer (4), heggenschaar (12)

of hoogsnoeier (14/15)] tot tegen de aanslag in de der van de aandrijfeenheid. (1).

Laat de vergrendelingspen los.

⚠️ Let erop, dat het hoorbaar vastklikt.

Demonteer het opzetstuk in omgekeerde volgorde.

Samenbouw vrijsnijder / gazontrimmer

6 Schuif de beschermkap (5) op de opname (F). Beveilig beide delen met 3 schroeven [M5 x 12], schijven en veerringen.

Snijmes monteren - vrijsnijder

Gevaar voor letsel!

Draag veiligheidshandschoenen bij de montage van het snijmes.

7 Steek eerst de veiligheidsafdekking (6) op de aandrijfas (G), bevestig daarna snijmes (7), afstandsschijf (9) en afdekkap (10) in deze volgorde. Schroef de bevestigingsmoer M10 (11) tegen de klok in op de aandrijfas.

8 Draai dan de boring (H) van de veiligheidsafdekking (6) over de uitsparing in de opname (F).

Linkse schroefdraad

Zet de aandrijfas (G) vast. →①

Trek de bevestigingsmoer (11) met de montagesleutel (23) vast. →②

Draadspoel monteren - gazontrimmer

9 Zet de aandrijfas (G) vast via de uitsparing in de houder (F). →①

Linkse schroefdraad!

Schroef de draadspoel (12) op de aandrijfas (G). →②

Samenbouw heggeschaar

18 Monteer de aandrijfeenheid (1) en het opzetstuk van de heggenschaar (13) zoals beschreven in het hoofdstuk 'Montage/demontage van de opzetstukken'.

Samenbouw hoogtaster

Montage geleidingsrail en zaagketting

Gevaar voor letsel!

Draag bij werkzaamheden aan het geleidingrail en de zaagketting veiligheidshandschoenen.

Leg de hoogtaster neer.

25 Schroef de bevestigingsmoere (17a) los en verwijder de afdekking (17).
26 Draai de kettingspanschroef (31) naar links tot de kettingspantap (J) aan het achterste einde van de schroefdraad staat.
27 Leg de zaagketting (21) in de circulerende geleidingsgleuf van het geleidingsrail (20).

Let op de correcte looprichting van de schakels.

28 Leg het geleidingsrail (20) op.

De kettingspanschroef (J) moet in de desbetreffende kettingspanboring van het geleidingsrail grijpen.

Let bij de inbouw erop dat de schakels correct in de geleidingsgleuf en aan het kettingwiel (30) liggen.

25 Breng de afdekking (17) weer aan en draai de bevestigingsmoeren (17a) handvast aan.

Span de zaagketting zoals is beschreven in de paragraaf „Zaagketting spannen.

Samenbouw hoogtaster

31 Monteer desgewenst de asonderdelen zoals beschreven in 'Montage' Montage/demontage van de opzetstukken.

Lange uitvoering: delen 1, 15 en 16
Korte uitvoering: delen 1 en 16

⚠ Zorg ervoor dat de steekverbindingen goed vastzitten.

Vóór de eerste ingebruikname

Hoogtaster - Kettingsmering (olie-automatiek)

De hoogsnoeier wordt niet met zaagkettinghechtolie gevuld geleverd.

Exploiteer de hoogsnoeier nooit zonder kettings-

① mering. Het gebruik zonder zaagkettingolie leidt tot beschadiging van de kettingzaag en het geleidings-rail.
Draag veiligheidshandschoenen. Contact met de huid en ogen vermijden!

De levensduur en het snijvermogen van de ketting is afhankelijk van de optimale smering. Gedurende het bedrijf wordt de zaagketting automatisch met olie bevocht.

Zaagkettingolie bijvullen

Leg de hoogsnoeier op een geschikte ondergrond.

32 Schroef de olietanksluiting (18) open.
Vul de olietank met biologisch afbreekbare zaagkettingolie (bestel-nr.: 400144).
33 Het vulpeil kunt u op de tank (19) aflezen. Gebruik voor het eenvoudiger vullen een trechter.
Let bij het vullen erop dat geen vuil in de olietank geraakt.
32 Schroef de olietanksluiting (18) weer dicht.
Gebruik nooit gerecyclede olie of oude olie. Bij gebruik van olie die niet voor hoogtaster is geschikt, vervalt de garantie.

Ingebruikname

⚠️ Attentie! Informeert u zich vóór ingebruikname, hoe u in geval van nood het toestel zo snel als mogelijk buiten bedrijf zet!
U mag het toestel niet in gebruik nemen, voordat u deze gebruiksaanwijzing heeft gelezen, alle voorschriften heeft opgevolgd en het toestel als voorgeschreven heeft gemonteerd.

Controleer vóór elk gebruik het toestel op

– eventuele beschadigingen,
- losse bevestigingen
- correct gemonteerde en onbeschadigde afdekkingen of veiligheidsvoorzieningen.

Accu

2 De Li-ionenaccu's AP 40-4000 (artikelnr. 365503) of AP 40-200 (artikelnr. 365501) en de acculader ALG 40-1800 (artikelnr. 365500) behoren niet tot de leveringsomvang en moeten afzonderlijk aangekocht worden.

Gebruik slechts een originele accu en het originele laadapparaat.

① Meer informatie over de accu's en het laadapparaat vindt u in de betreffende "Gebruiksaanwijzingen".

Accu inzetten

34 Zet de accu (28/29) in het toestel in.

Let erop, dat de accu zo ver is ingeschoven, tot hij hoorbaar vastklikt.

In-/uitschakelen

Waarborg vóór iedere inbedrijfstelling, dat de inschakelblokkering en de in- en uitschakelaar volgens de voorschriften werken

Gebruik geen toestel, waarbij zich de schakelaar niet laat in- en uitschakelen. Beschadigde schakelaars moeten onmiddellijk worden gerepareerd of vervangen door de klantenservice.

Inschakelen:

Zorg ervoor, dat het snijgereedschap niet op de vloer ligt, als u het toestel inschakelt.

i 1 / 10 Verwijder de mesbescherming (8/14/22).

35ij het inschakelen moet het toestel veilig worden gesteund en met beide handen worden vastgehouden. Het snijgereedschap moet vrij staan.

36 Het toestel bezit een veiligheidsschakeling die een onopzettelijk inschakelen voorkomt.

Inschakelblokkering (32) drukken en vasthouden. Dan de in-/uitschakelaar (33) bedienen. Tijdens het snijden kunt u de inschakelblokkering weer loslaten.

Hoe sterker de aan-/uitschakelaar wordt gedrukt, hoe sterker draait de kettingzaag.

Ter bescherming van de accu schakelt zich het toestel automatisch bij lage acculaadstand uit.

Bedien in geen geval verder de aan-/uitschakelaar, dit kan de accu beschadigen.

① Laad de li-ionen-accu op (→ Gebruiksaanwijzing 'Accu').

Uitschakelen

36 In-/uitschakelaar (33) loslaten.

Snelheidskeuze

Het apparaat kan in twee snelheden gebruikt worden.

Snelheid instellen

36 Schuif de schakelaar (34) in de positie:

Het apparaat loopt langzaam. Het apparaat loopt snel. → Het loopvermogen van de accu reduceert zich.

Ingebruikname hoogsnoeier

Zaagketting

Voor de controle/spannen van de zaagketting

• Schakel het hoogsnoeier uit
• Verwijder de accu
• Draag veiligheidshandschoenen om verwondingen te voorkomen.

Controleer de zaagkettingspanning

Vóór werkbegint
→ na de eerste sneden
→ gedurende het zagen regelmatig alle 10 minuten

Slechts met een correct gespannen zaagketting en een toereikende smering heeft u invloed op de levensduur.

i Houdt alstublieft rekening met het volgende:

• een nieuwe zaagketting moet vakker worden nagespannen
• bij verwarming van de ketting op bedrijfstemperatuur rekt ze zich uit en moet worden nagespannen.
  ⚠️ Na beëindiging van de zaagwerkzaamheden de zaagketting weer ontspannen, omdat bij afkoeling anders te hoge spanningen in de zaagketting zouden ontstaan.
• klappert de ketting of komt ze uit de geleiding, meteen naspannen.

Zaagketting spannen

25 Maak de bevestigingsmoere (17a) om max. 1 omdraaiing los.
29 Breng het uiteinde van het geleidingsrail iets omhoog en draai de kettingspanschroef (31) naar rechts tot de juiste kettingspanning is bereikt.
30 De zaagketting is correct gespannen, wanneer ze in het midden van het zwaard om ca. 3 - 4 mm kan worden opgetild.

Draai de kettingspanschroef (31) naar links, als de zaagketting te strak is gespannen.

28 !Controleer of de schakels correct in de geleidingsgleuf van de geleiderail liggen.
25 Trek de bevestigingsmoere (17a) weer vast.

Kettingsmering (olie-automatiek)

Exploiteer de hoogshoeler hooit zonder goed werkende kettingsmering.

U controleert de werking van de automatische kettingsmering, door de hoogsnoeier in te schakelen en hem met de punt in richting van een kartonnen doos op papier op de bodem te houden.

Controleren van de kettingsmering

Raak de bodem niet met de ketting. Veiligheidsafstand van 20 cm opvolgen. Vertoont zich bij de controle een toenemend oliespoor, werkt de olie-automatiek onberispelijk. Toont zich ondanks volle olietank geen oliespoor
50 Reinig de bovenste kettingspanboring (I) en het oliestroomkanaal (K).

Heeft dit geen succes, richt u zich dan aan de klantenservice.

Werkinstructies

U mag het toestel niet in gebruik nemen, voordat u deze gebruiksaanwijzing heeft gelezen, alle voorschriften heeft opgevolgd en het toestel als voorgeschreven heeft gemonteerd.
① Neem de 'Veiligheidsvoorschriften' en de volgende aanvullende werkinstructies in acht.
Houdt handen en voeten steeds in een veilige afstand ten opzichte van het snijwerktuig.

Draaggordel

35 ⚠️ Leg gedurende het werken met het toestel steeds de draaggordel (3) aan.
Leg de draaggordel nooit diagonaal over schouder en borst, maar altijd op één schouder. U kunt hierdoor het toestel sneller van het lichaam verwijderen, wanneer u in een gevaarlijke situatie komt.

Draagriem instellen

4 Zorg ervoor, dat de karabijnhaak (C) van de draagriem correct gemonteerd en vastgeklikt is.

Stel de draagriem zo in, dat

• de karabijnhaak zich ongeveer een handbreedte onder de rechterheup bevindt.
• een rugvriendelijk en veilig gebruik van het toestel gegarandeerd is.

① Een beschadigde draaggordel moet meteen worden vervangen.

Snelsluiting

37 Aan de draaggordel bevindt zich een gemakkelijk te bereiken snelsluiting (Q). Deze waarborgt in geval van gevaar, dat u de machine snel van de draaggordel kunt losmaken.
Om de verbinding los te maken, trek met een ruk aan het gordelstuk (L) van de snelsluiting.

Correcte werkhouding

Neem een veilige houding aan en houd het toestel met beide handen goed vast, de linkerhand omsluit altijd de geleidingsgreep en de rechterhand altijd het bedieningshandvat. Dit geldt ook voor linkshandigen!
Positioneer de geleidingsgreep zodanig, dat u het toestel veilig en comfortabel kunt bedienen.
Houd het toestel tijdens het maaien zodanig vast, dat – er voldoende afstand tot het lichaam is.
Zorg ervoor, dat het snijgereedschap niet op de vloer ligt, als u het toestel inschakelt.

Werken met de vrijsnijder

Kickback-terugslag

Bij het werken met metallische snijmessen kan het, wanneer vaste voorwerpen (bomen, takken, stenen of dergelijke) aangeraakt worden, tot een terugslag van het geheel toestel of tot een rukachtige trek naar voren komen. Deze terugslag treedt zonder voorafgaande waarschuwing plotseling op en kan tot verlies van controle over het toestel en tot bedreiging van de gebruiker en rondom staande personen leiden. Bijzondere bedreiging dreigt in zwaar waar te nemen bereiken en dichte begroeiing.

• Zo bewaart u controle bij terugslag
• Houdt het toestel bij het werken steeds met beide handen veilig vast.
• Houd het apparaat zo vast dat het snijgereedschap altijd onder het middel geleid wordt.
• Zorg voor een veilige stand. Houdt de voeten comfortabel gespreid en reken steeds met een mogelijke terugslag.
• Overschat u zich niet en bewaar bij het werken steeds het evenwicht.
• Vóór snijbegin dient het snijmes het vol werktoerental te hebben bereikt.

⚠️ Bij het vrijsnijden kunnen stenen en puin omhoog worden geslingerd en tot zware verwondingen leiden. Let erop, dat de beschermkap veilig gemonteerd is.

Worden roterende delen (snijmessen) niet correct bevestigd, kan dit tot zware ongelukken leiden. Controleer vóór werkbegin het snijmes op vaste zitting.

Maaien

• 1oud het toestel licht naar voren en beweeg het met rustige en gelijkmatige bewegingen draaiend van rechts naar links. Zo valt het gesneden materiaal op de reeds gemaaide vlakte.
• 12 Snij hoger gras en dichtere aangroei trapsgewijs. Kort hiervoor eerst het bovenste gedeelte van het te snijden materiaal, doordat u het toestel naar rechts beweegt. Voer dan in de tegenbeweging het toestel naar links en maai het onderste gedeelte.
• 13 Bij werkzaamheden aan een helling ga streepsgewijs te werk. Maak een streep parallel tot de helling, ga dan via het gemaid bereik terug en maak de volgende streep.
• 14 Grotere, effen oppervlakken bewerkt u het best van buiten naar binnen. Begin aan de linkerbuitenrand van het terrein te maaien en werk in vierkante slangvorm naar het midden toe.

i Pas het motortoerental en de snijdiepte aan de desbetreffende omstandigheden aan. Is de motoromdraaiing te gering, kan zich struikgewas in het snijwerktuig vervangen of verklemmen.

⚠ Vervangen zich gras, takken of andere voorwerpen in het snijwerktuig of trilt het toestel ongewoon, schakel meteen de motor uit en controleer het toestel.

• Verwijder nooit vastgeklemd snijgoed bij draaiend snijmes. Wacht af, tot het snijmes stilstaat.
• Is het snijmes stop, gebroken of gedeformeerd, vervang het met een origineel reservedeel.

Werken met de gazontrimmer

Trimmen

• Schakel de gazontrimmer op een effen, reeds gemaaid oppervlak in.
• 15 Houd de gazontrimmer tijdens het maaien op voldoende afstand van het lichaam. Houd het toestel licht naar voren en beweeg het met rustige en gelijkmatige bewegingen draaiend van rechts naar links.
• Houd het apparaat zo vast dat het snijgereedschap altijd onder het middel geleid wordt.
• De beste snijresultaten verkrijgt u, wanneer u droog gras snijdt.

① Nat gras is moeilijker te maaien en veroorzaakt sneller verstoppingen.

- Mai langer gras en dichtere begroeiing trapsgewijs, zo voorkomt u verstoppingen.

- 17 Bij werkzaamheden aan een helling ga streepsgewijs te werk. Maak een streep parallel tot de helling, ga dan via het gemaid bereik terug en maak de volgende streep.

- Begin aan muren, bomen, omheiningen, gazonboorden of andere hindernissen op voldoende afstand tot de hindernis en werk geleidelijk naar voren. Voer de snijdraad niet direct langs muren en stenen platen, omdat anders de snijdraad sterk verslijt.

- Voer het toestel rond om bomen en struiken zo, dat de planten niet worden verwond.

i Pas het motortoerental en de snijdiepte aan de desbetreffende omstandigheden aan. Is de motoromdraaiing te gering, kan zich struikgewas in het snijwerktuig vervangen of verklemmen.

⚠ Vervangen zich gras, takken of andere voorwerpen in het snijwerktuig of trilt het toestel ongewoon, schakel meteen de motor uit en controleer het toestel.

- De snijdraad loopt na het uitschakelen van de gazontrimmer na. Wacht vandaar af, tot de draad stilstaat, alvorens u het toestel weer inschakelt.

Navoren van de draad

De snijdraad verslijt gedurende het snijproces of hij kan scheuren, zo dat geen gras meer kan worden gesneden. Druk het toestel kort tegen vaste bodem. Daardoor wordt de snijdraad verlengd (ca. 4 cm). Indien de snijdraag de maximale snijdoorsnede overschrijdt, wordt hij door het geïntegreerd mes in de beschermkap gekort.

Werkinstructies heggeschaar

Wanneer mag ik snijden?

Houd u bij het snoeien van hagen (ook houtwallen, struiken, riet en andere vegetatiebestanden) aan de wettelijke voorschriften. Die kan hiervan afwijken.

Ter bescherming van dieren en broedende vogels is het snoeien (maaien) van hagen maar ook van vegetatiebestanden zoals riet van 01 maart tot 30 september niet toegestaan.

Tijdens deze periode zijn behoedzame vorm- en verzorgingssnoei toegestaan, waarbij alleen de verse plantenscheuten verwijderd worden of gesnoeid worden om bomen gezond te houden.

Radicaal maaien of rooien is uitsluitend wettelijk toegestaan van oktober tot maart.

Wat is het juiste snoeitijdstip?

Kies het juiste tijdstip om te snoeien, zodat u uw haag niet onnodig beschadigt.

Het ideale snoeitijdstip hangt van het soort haag af.

Aanbevelingen:

→ Loofverliezende hagen worden het best kort voor de winter of tot eind februari gesnoeid.
Groenblijvende hagen of naaldhoudsoorten worden het best voor het uitlopen in de lente (eind maart) of in de herfst voor de eerste vorst gesnoeid.
- Hagen met bloeiende struiken moeten, als een snoeibeurt noodzakelijk is, meteen na de bloei gesnoeid worden.
- Vorm- en verzorgingssnoei kunnen bij alle soorten altijd tussen maart en september uitgevoerd worden.

Let ook op de weersomstandigheden:

De snoei in de lente moet niet bij mingraden worden gedaan, de ontstaande sneden genezen erg slecht. Bovendien breken de takken enigszins af bij temperaturen onder het vriespunt. Kies dus een vorstvrije en zonnige dag om te snoeien.
De zomersnoei moet bij matige temperaturen en matig zonlicht gebeuren, de pas gesnoeide loten drogen uit en sterven af. Snoei daarom vroeg in de morgen, in de late namiddag of op een bewolkte dag.
Snijd ook niet bij te veel regen, het vocht bevordert de aantasting van schimmels en ongedierte.

Raadpleeg desnoods een vakman voor het juiste snoeitijdstip en goede tips.

Werken met de heggeschaar

① Controleer absoluut voor het snoeien, of er geen broedende vogels of wilde dieren in de haag zitten. Als er broedende dieren aanwezig zijn, moet u het snoeien uitstellen om de dieren niet te verstoren.

⚠️ De heggeschaar met beide handen op veilige afstand van het lichaam houden.

- Houdt kinderen, personen en dieren van uw werkbereik vandaan (min. 15 m afstand).

• Verjaag voor het snijden dieren uit de heg om deze niet te verwonden.
• Exploiteer de heggenschaar slechts met veilige stand.
• Zaag nooit met de heggenschaar boven schouderhoogte.
• Schakel de heggenschaar bij een standplaatswissel uit.
• Gebruik de heggenschaar niet voor het optillen of wegscheppen van houtstukken of andere voorwerpen.
• Begin het snijden met draaiende snijvoorziening.
• Raak de snijvoorziening nooit gedurende het bedrijf met de handen aan.
• Raak nooit met draaiende snijvoorziening draadafrasteringen of de vloer.

Instellingen aan de heggeschaar

① Met de heggeschaar kunt u hoge en brede heggen en grondheggen snijden.

20 De snijvoorziening (35) is in een werkgebied van 195° verstelbaar.. Alvorens u met het snijden begint, stel de heggeschaarkop in de juiste werkpositie.

19 Druk op de bovenste (M) en onderste (N) vergrendelingshendel en zwenk de heggenschaarkop in de gewenste positie.

Laat de vergrendelingshendel los. De heggeschaarkop klikt vast.

• De maximale snijdoorsnede is afhankelijk van het soort hout, de leeftijd, het vochtigheidsgehalte en de hardheid van het hout. Kort vandaar zeer dikke takken voor het snijden van de heg met een takschaar op de desbetreffende lengte.
• 23 24 heggeschaar kan door de messen aan beide zijden voorwaarts en achterwaarts of door pendelbewegingen van één kant naar de andere kant worden gevoerd.
• Snoei eerst de zijkanten van de haag.
• Snoei de haag van beneden naar boven.
• Houd de snijvoorziening bij het snoeien lichtjes in de richting van de snijbeweging.
• Beweeg langzaam en gecontroleerd voorwaarts.
• 22 Snijd de heg trapezevormig. Dit voorkomt een kaalworden van het onderste heggebereik wegens een tekort aan licht.

Als vuistregel geldt: per meter heggenhoogte op ieder kant 10 cm helling.

Dit betekent voor een 2 m hoge, gesneden heg die aan de basis bv 80 cm breed is, dat de kroon 40 cm breed dient te zijn.

- Snoei daarna de bovenkant van de haag.

- Span een richtsnoer over de lengte van de heg wanneer u de bovenkant van de heg gelijkmatig wilt snijden.

- Snijd in meerdere rondes, wanneer een sterker terugsnijden vereist is.

47 Onderbreek bij lange snoeibeurten regelmatig het werk en smeer de snijvoorziening. De olie zorgt ervoor dat de snijvoorziening soepel werkt.

- Schuif na het voltooien van de werkzaamheden de beschermkap (14) weer op de snijvoorziening (35).

Werken met de hoogsnoeier

Houdt een veiligheidsafstand van 10 m tot bovengrondse stroomleidingen. Gebruik de hoogsoeier niet in de nabijheid van brandbare vloeistoffen of gassen.

Opmerkingen over boomverzorging

① Voor de bescherming van dieren en broedende vogels is zorgsnoei van 01 maart tot 30 september verboden.

Wanneer is het juiste moment voor boomverzorging?

Let bij de zorgsnoei van bomen op het juiste tijdpunt, als u uw bomen niet onnodig wilt beschadigen.

Aanbevelingen voor het snoeien:

Winteruitgang (januari - maart): Het verwijderen van de takken in het fijntakbereik, bevordert een sterke vernieuwing en is relatief besparend voor de bomen.
Lente tot de zomer (april-juni): In de groeifase wordt de regeneratie van spruiten begunstigd door een gematigde snoei.
Zorgsnoei (het afsnijden van dood hout) kan altijd worden uitgevoerd.

Let ook op de weersomstandigheden:

De snoei in de lente moet niet bij mingraden worden gedaan, de ontstaande sneden genezen erg slecht. Bovendien breken de takken enigszins af bij temperaturen onder het vriespunt. De juiste dag voor het snijden is daarom een vorstvrije en droge dag.
Snijd ook niet bij te veel regen, het vocht bevordert de aantasting van schimmels en ongedierte.

Of vraag een specialist die u het juiste moment voor boomverzorging kan noemen en u tips kan geven.

Gedurende het werken

⚠️ Terugslag van de zaag

Wat is zaagterugslag? Zaagterugslag is het plotseling hoog- en terugslaan van de draaiende hoogsoeier in richting van de gebruiker.

• het uiteinde van de geleiderail het zaaggoed (onopzettelijk) of andere vaste voorwerpen raakt.
• de zaagketting aan de punt van het geleidingsrail klemt.

De hoogsoeier reageert ongecontroleert en veroorzaakt vaak zware verwondingen bij de gebruiker.

Hoe kan ik zaagterugslag vermijden?

- 78ug voor een betere controle met de onderhkant van het geleidingsrail. Zet de hoogsnoeier altijd zo vlak als mogelijk aan.

• Nooit met de punt van het geleidingsrail zagen.
• Zagen met de bovenkant kan een terugslag van de zaag verwekken, wanneer de zaagketting klemt of op een vast voorwerp in het hout stoot.
• Slecht met draaiende zaagketting de snede beginnen.
  • 35 De hoogsnoeier altijd vast met beide handen houden.

NL

- Alleen met correct geslepen en gespannen zaagketting werken.

Algemeen gedrag bij het snoeien

• Plan vooraf een vluchtroute voor vallende takken. Deze vluchtroute moet vrij van obstakels zijn, om een gevarenvrij terugwijken te waarborgen.
• Plaatst u zich buiten het breeik van vallende takken.
• Let erop dat zich iemand in gehoorsafstand ophoudt, voor het geval van een ongeluk.
• 39 Hou andere personen op afstand. De veiligheidsafstand bedraagt de 2,5-voudige lengte van de af te zagen tak, ten minste echter 6 m.
• Vermijdt een abnormale lichamshouding. Houdt steeds het evenwicht. Werk niet met voorovergebogen bovenlichaam.
• Exploiteer de hoogsoeier slechts met veilige stand. Houdt de hoogsoeier licht rechts van uw eigen lichaam.
• Verander regelmatig de werkpostie, om een eenzijdige werkhouding te voorkomen.
• Beëindig de werkzaamheden direct, wanneer lichamelijk ongemak optreedt (bv hoofdpijn, duizeligheid, misselijkheid, enz.) – er staat een verhoogd gevaar voor ongelukken! Maak voldoende rustpauzes.
• Werk nooit

- met gestrekte armen

- op een ladder, een steiger of een boom staande.

• Probeer niet, een reeds voorhanden snede te treffen.
• Gebruik de hoogsoeier niet voor het optillen of bewegen van hout.
• Zaag gespinterd hout met voorzichtigheid. Er bestaat gevaar van verwondingen door meegescheurde houten stukken.
• Let erop dat het hout vrij van vreemde voorwerpen (nagels enz.) is.
• Overbelast de machine niet. U werkt beter en zeker met de juiste belasting van de machine.
• Wees op het einde van een zaagsnede voorzichtig. Zodra de hoogsnoeier uit het hout komt, verandert zich de gewichtskracht. Er bestaat gevaar voor ongelukken voor benen en voeten.
• Verwijder de hoogsnoeier slechts met draaiende zaagketting uit de snede.
• Verklemt zich de zaagketting in het hout, het apparaat meteen uitschakelen en de accu verwijderen. Gebruik een wig om de geleiderail weer vrij te krijgen.
• Maak niet gebruik van gescheurde zaagkettingen of zulke die hun vorm hebben veranderd.
• Raak nooit met draaiende zaagketting draadafrasteringen of de vloer.
• Schakel de hoogsnoeier tussen de sneden uit, wanneer meerdere sneden worden uitgevoerd.
• Las tijdens het zagen pauzes in, zodat de motor kan afkoelen.
• Schuif na het voltooien van de werkzaamheden de beschermkap (22) weer op de snijgereedschap (21).

Zaagtechnieken

• Snij geen dun struikgewas of snijhout. De hoogsnoeier is voor deze werkzaamheden niet geschikt.
• Snij grotere takken in meerdere deelstukken af, om splinteren en knikken te voorkomen.
• Snij geen takken, waarvan de doorsnede de snijlengte van het toestel te boven gaat.
• Plaatst u zich nooit direct onder een te zagen tak.
• Let vooral op vallende takken.
• Let vooral op terugslagende takken.

⚠ Draag steeds een helm om zich tegen vallende takken te beschermen.

40 Trapsgewijs snoeien

① voor horizontale, niet koplastige takken Het takstuk valt gecontroleerd zonder te omkantelen naar beneden.
1 Zet de eerste snede van beneden, ca. een derde van de asdoorsnede.
② De tweede snede vindt op dezelfde hoogte plaats dan de eerste snede, of verder naar binnen verzet (negatief breukniveau).
③ Verwijder het resterend takstuk.

41 fout bij trapsgewijs snoeien!

Wordt de snede verzet naar buiten uitgevoerd (positief breukniveau) en oversneden, kan de hoogsnoeier worden meegesleurd.

Onderhoud

Voor aanvang van iedere onderhouds- en reinigingsbeurt

• toestel uitschakelen
• wachten tot het toestel stilstaat
• accu ontnemen

Draag handschoenen bij onderhouds- en reinigingswerkzaamheden aan het snijgereedschap, om mogelijke letsels te vermijden.

Noodzakelijke reparaties of onderhoudswerkzaamheden dienen vóór gebruik van de accu te worden uitgevoerd.

De in het kader van onderhoud of reiniging verwijderde veiligheidsvoorzieningen moeten absoluut weer correct aangebracht en gecontroleerd worden.

Slechts originele onderdelen toepassen. Andere onderdelen kunnen tot onvoorspelbare beschadigingen en verwondingen leiden.

Onderhoud - algemeen

Opdat een lang en betrouwbaar gebruik van het apparaat is gewaarborgd, voer de volgende onderhoudswerkzaamheden regelmatig uit.

Controleer het apparaat op blijkbare gebrekken zoals

• losse bevestigingen
• versleten of beschadigde onderdelen
• verbogen, gebroken of beschadigd snijgereedschap
• correct gemonteerde en onbeschadigde afdekkingen of veiligheidsvoorzieningen.

Noodzakelijke reparaties of onderhoudswerkzaamheden dienen vóór gebruik van het toestel te worden uitgevoerd.

Beschadigd snijgereedschap moet door nieuw edschap vervangen worden.

Transmissie smeren

① Smeer de transmissie alle 25 bedrijfsuren.

43 45 48

1. Zet de vetpers aan de vetinvulstop (36) aan. De vetinvulstop vindt u op de transmissiekast.
2. Druk iets vet erin.

Gebruik bv SHELL ALVANIA RL3 of een vergelijkbare vet.

Onderhoud vrijsnijder / gazontrimmer

Snijmes (7)

⚠! Slechts met een correct gescherpen en onbeschadigd snijmes kunt u veilig en goed werken.

Controleer vandaar regelmatig het snijmes, of het stomp, verbogen, scheuren heeft of beschadigd is.

Stompe snijmessen laat u door een vakman/de klantenservice scherpen.

Beide kanten van het snijmes kunnen worden benut. Draai het snijmes eenmaal en werk met de vrijsnijder door, tot beide kanten van het snijmes stomp zijn.

Draadspoel (12) vervangen

Verwijder verontreinigingen en grasresten.

9 Zet de aandrijfas (G) vast via de uitsparing in de houder (F). →①

Linkse schroefdraad!

Schroef de draadspoel (12) af (G). Schroef een nieuwe draadspoel op.

Draadmes slijpen (38) of vervangen

① Gebruik geen ongeslepen of beschadigd draadmes. Een beschadigd draadmes moet door een nieuw worden vervangen.

42 Schroef het draadmes (38) eraf. Span het draadmes in een bankschroef en slijp het met een platte vijl.

Let erop dat u de hoek van het mes niet verandert en maar in één richting vijlt. Vijl voorzichtig.

42 Schroef het draadmes weer erop.

⚠️ De schroeven niet te vast aantrekken.

Onderhoud heggeschaar

Snijvoorziening (35)

Controleer regelmatig

- 46 of de schroefverbindingen van de snijvoorziening goed vast zitten. Losse schroefverbindingen leiden tot slechte snoeiresultaten, omdat de messen niet meer correct kunnen sluiten.

i Gevaar voor letsel! Losse schroefverbindingen kunnen tijdens het werk loskomen en letsels veroorzaken.

- de messen op slijtage. Te veel slijtage bemoeilijkt het werk, omdat de messen stomp zijn. Bovendien beschadigt deze slijtage het hout.

i Laat de messen door een vakman slijpen.

- de snijvoorziening op gebogen, gebroken of beschadigde messen.

Onderhoud hoogtaster

Regelen van de kettingsmering

De kettingsmering is door de fabriek ingesteld. Al naar houtsoorten en werktechnieken kan de oliehoveelheid verschillen en moet worden gecorrigeerd.

49 Regel de kettingsmering via de regelschroef (O), die zich onder het toestel bevindt.

Tegen de wijzers van de klok in → grote hoeveelheid olie (MAX)

In richting van de wijzers van de klok → kleine hoeveelheid olie (MIN)

① De kettingsmering is correct ingesteld, wanneer de zaagketting gedurende het bedrijf niet geringe hoeveelheden olie wegslingert.

Zaagketting en geleiderail

De zaagketting en geleiderail zijn onderhevig aan hoge slijtage. Vervang de zaagketting en het geleiderail direct, wanneer de correcte werking niet is gewaarborgd.

Montage geleidingsrail en zaagketting"

Scherpen van de zaagketting

U kunt alleen veilig en goed werken met een scherpe en schone zaagketting. Beschadigde of onjuist geslepen zaagkettingen verhogen het terugslaggevaar!

Een zaagketting moet geslepen worden, wanneer

• in plaats van zaagspaanders alleen nog houtstof wordt uitgeworpen
• de hoogtaster gedurende het snijden door het hout moet worden gedrukt.

① Voor de onervaren gebruiker: laat de zaagketting door een vakman/klantenservice slijpen.

U kunt uw zaagketting echter ook met een kettingsl-ijpapparaat KSG 104 (artikel-nr.: 302230) of KSG 220 A (artikel-nr.: 302360) zelf slijpen.

Type kettingzaag 3/8" LP.043x39
Dieptebegrenzerafstand T 0,64 mm (.25")
Slijphoek α	25°
Wighoek β	60°
Uitstalhoek	10°

Kettingwiel

26 De belasting van het kettingwiel (30) is bijzonder groot. Controleer de tanden van het kettingwiel regelmatig op slijtage of beschadiging.

Een versleten of beschadigd kettingwiel reduceert de levensduur van de zaagketting en dient vandaar meteen door de klantenservice te worden vervangen.

i Gegevens met betrekking tot onderhoud en reiniging van de accu en het laadapparaat zijn in de desbetreffende gebruiksaanwijzingen te vinden.

Reiniging

Reiniging - algemeen

Reinig het toestel zorgvuldig na ieder gebruik, opdat de foutloze werking blijft bewaard.

⚠️ Water, oplosmiddelen en polijstmiddelen mogen niet worden toegepast.

Let erop dat de ventilatiegleuven voor de motorkoeling vrij zijn (gevaar van oververhitting).

- Reinig de behuizing met een zachte borstel of een droge doek.

- Reinig de contactstekker in de accuschacht met een zacht penseel.

- Het toestel niet met vloeiend water of hogedrukreinigers reinigen.

- Hou de handgrepen vrij van vet en olie.

- Gebruik voor kunststofdelen geen oplosmiddelen (benzine, alcohol, enz.), omdat deze de kunststofdelen kunnen beschadigen.

Reiniging vrijsnijder / gazontrimmer

- Verwijder na het werk gras, vuil, plantenresten en vocht (plantensap) met een borstel of een vochtige doek uit de snijvoorziening en de beschermkap.

Reiniging heggenschaar

- Verwijder na het werk vuil, plantenresten en vocht (plantensap) met een borstel of doek uit de snijvoorziening (35).

① Reinig de messen nooit met water → gevaar van corrossie!

- Hardnekkig vuil en harsresten kunnen met een geschikt reinigingsproduct (bijv. harsoplosser) losgemaakt worden. Smeer de voor- en achterkant van de snijvoorziening goed in. Laat de heggenschaar kort draaien, zodat het smeermiddel zich in de tussenruimten kan verdelen. Droog de snijvoorziening na een korte inwerktijd met een doek af.

- 47 Smeer vervolgens een milieuvriendelijke onderhoudsolie op de voor- en achterkant van de snijvoorziening.

Laat de heggenschaar kort draaien, zodat de olie zich in de tussenruimten kan verdelen.

De olie zorgt ervoor dat de heggenschaar altijd soepel werkt. De olie voorkomt ook dat plaatsen die u niet kunt afdrogen roesten.

① Een niet-gereinigde en geoliede snijvoorziening kan warm lopen en het toestel beschadigen.

Reiniging hoogsnoeier

25

Demoteer de afdekking (17), het geleidingrail (20) en de ketting (21) na een lange gebruiksduur (1 - 3 uur) en reinig ze met een borstel. Reinig de zaagketting bij sterke verontreiniging met een in de handel gebruikelijke kettingschoonmaakmiddel.

50 Maak het oliestroomkanaal (K) met een schone doek of een penseel schoon.

Reinig het tandwiel (30) en de a kettingspantap (J) met een borstel om eventuele afzettingen te verwijderen.

Geleiderail reinigen

• Controleer en reinig regelmatig

50 de plaatsen waar olie vrijkomt (I) en de 51 geleidingsgleuf (P) van de geleidingsrail

- Verwijder de braam die zich heeft gevormd met een vlakke vijl en slijplinnen.

- Draai het geleidingsrail (20) na iedere kettingwissel / ketting slijpen om een eenzijdige slijtage te voorkomen.

Transport

Vóór ieder transport:

• toesstl uitschakelen
  — stilstand van het snijwerktuig afwachten
• accu ontnemen

- 44 / 47 Beveilig het snijdwerktuig (7/21/35) tegen aanraking met de transportbescherming (8/14/22) om letsels of beschadigingen te voorkomen.

• Draag het toestel uitgebalanceerd aan de steel of hangend aan de draaggordel. Houd daarbij het snijgereedschap naar achteren.
• Transporteer het toestel in de auto alleen in de kofferbak of in een aparte transportruimte.
• 5 kunt het apparaat ook plaatsbesparend opbergen door de opzetstukken los te koppelen van de aandrijfeenheid.
• Bij het laden het toestel niet gooien. Bij het laden het toestel niet gooien.

Beveilig het toestel hierbij tegen omkantelen, beschadigingen en het uitstromen van brandstof.

Voor de heggeschar is van toepassing:

De snijvoorziening (35) kan plaatsbesparend dichtgeklapt worden.

19 Druk de rasterhendels (W/S) in en klap de kop van de heggenschaar naar achteren, parallel met de as.

① Gegevens met betrekking tot het transport van de accu en het laadapparaat zijn in de desbetreffende gebruiksaanwijzingen te vinden.

Opslag

Vóór iedere opslag

• toestel uitschakelen
  – stilstand van het snijwerktuig afwachten
• accu ontnemen

Om de levensduur van het toestel te verlengen en het toestel optimaal te laten functioneren is het gewenst voor opslag de volgende punten in uit te voeren:

• Ontneem de accu.
• Voer een grondige reiniging en onderhoud uit.

• Alle bewegende delen met milieuvriendelijke olie behandelen.

• Bewaar niet gebruikte toestellen aan een droge, afgesloten ruimte die tegen vorst is beveiligd en buiten de rijkwijdte van kinderen en onbevoegde personen.

• Beveilig het snijgereedschap (7/21/35) met de transportbescherming (8/14/22).
• U kunt het apparaat ook plaatsbesparend opbergen door de opzetstukken los te koppelen van de aandrijfeenheid.

De aandrijfeenheid (1) kan opgehangen worden. Hiervoor is in de behuizing aan de onderkant een ophangopening voorzien.
Plaats de beschermkap (38) op het uiteinde van de as om te voorkomen dat er vuil in de as terechtkomt.

Voor de vrijsnijder / gazontrimmer is van toepassing:

• Plaats of leg het toestel tijdens de opslag niet op de beschermkap, om vervormingen van de beschermkap te vermijden.
  i U bewaart het toestel het best in hangende positie.

Voor de hoogtaster is van toepassing:

• Verwijder de olie uit de olietank (hoogsnoeier).
Sommige kettingolies neigen na langere tijd tot verkorsten. Vandaar dient het oliesysteem vóór een langere opslag met een in de handel gebruikelijke kettingzaagreiniger te worden doorgespoeld. Vul de reiniger tot de helft (ca. 50 ml) in de olietank. Sluit de tank. Schakel de hoogsoeier zonder gemonteerde zwaard en ketting zo lang in, tot de gehele reiniger uit de olieopening van de hoogsoeier is vrijgekomen.

→ Leg de zaagketting na het reinigen kort in een oliebad en wikkel ze vervolgens in oliepapier in.

① Gegevens met betrekking tot de opslag van de accu en het laadapparaat zijn in de desbetreffende gebruiksaanwijzingen te vinden.

Garantie

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Technische gegevens

Aandrijfeenheid type AMGS-AE 40
Bouvwjaar zie laatste pagina
Geschikt voor accu-type Li-Ion 36 V
Geschikt voor accu-capaciteit 2000 mAh of 4000 mAh
Stationair-toerental n0	7250 min ^-1
Stationair-toerental n0	9300 min ^-1
Gemeten geluidsniveau LWA 95,8 dB (A) (volgens richtlijn 2000/14/EG)
Gegarandeerd geluidsniveau LWA 96 dB (A) (volgens richtlijn 2000/14/EG)
Geluidsdrukpegel LPA 93,6 dB (A)
Meet-onveiligheidsfactor K 3,0 dB (A)
Gewicht (zonder accu en opsteekwerktuig) 2,2 kg

Vrijsnijder / gazontrimmer type AMGS-FG

Max. toerental snijgereedschap	5450 min ^-1
Max. toerental snijgereedschap	7000 min ^-1
Snijdoorsnede 255 x 1,40 mm x 3 tanden / ∅ 330 mm dubbele draad
Hand-arm-trilling (Meet-onveiligheidsfactor K) Vrijsnijder 4,13 m/s	^2 (K = 1,5 m/s ^2 )
Hand-arm-trilling (Meet-onveiligheidsfactor K) Gazontrimmer 5,7 m/s ^2 (K = 1,5 m/s ^2 )
Gewicht (zonder accu): 3,7 kg

Heggeschaar type AMGS-HS

Max. toerental met snijgereedschap	1150 min ^-1
Max. toerental met snijgereedschap	1500 min ^-1
Maximale snijlengte	395 mm
Zwaardlengte (Lengte van het snijmes)	420 mm
Hand-arm-trilling (Meet-onveiligheidsfactor K)	2,5 m/s ^2 (K = 1,5 m/s ^2 )
Gewicht (zonder accu)	4,2 kg

Hoogsnoeier type

Snelheid van de zaagketting	7 m/s
Snelheid van de zaagketting	9 m/s
Geleiderail (zwaard)	10 inch
Maximale snijlengte	203 mm
Type kettingzaag	3/8" LP.043x39
Steek / sterkte aandrijfschakels	9,525 mm (3/8") / 1,1 mm (.043")
Kettingwiel	7 x 9,525 mm
Kettingolietank	130 ml
Hand-arm-trilling (Meet-onveiligheidsfactor K)	2,5 m/s ^2 (K = 1,5 m/s ^2 )
Gewicht (met verlenging zonder accu):	4,4 kg

Technische gegevens van de accu en het laadapparaat zijn in de desbetreffende "Gebruiksaanwijzingen" te vinden.

Technische wijzigingen voorbehouden!

Mogelijke storingen

Voor het verhelpen van iedere storing

• toestel uitschakelen
• stilstand van het snijwerktuig afwachten
• draag veiligheidshandschoenen!
• accu ontnemen

Na het verhelpen van iedere storing moeten alle veiligheidsvoorzieningen weer in werking gesteld en getest worden.

Storing - algemeen Mogelijke oorzaak Oplossing
Toestel start niet na het inschakelen	Accu's leegAccu niet correct ingezetTe koud / te heet (45°)Accu, motor of schakelaar defect	Accu ladenAccu correct inzettenAccu laten op ruimtetemperatuur verwarmen.Accu laten afkoelen.Accu, motor of schakelaar van een gekeurde elektrische vakkracht of door de klantenservice laten controleren/repareren, resp. door originele reservedelen laten vervangen
Toestel werkt niet met volle capaciteit	Accu zwakAccu defect	Accu ladenNeem contact op met de klantenservice
Het toestel werkt met onderbrekingen	In-/uitschakelaar defectInterne storing	Neem contact op met de klantenserviceNeem contact op met de klantenservice
Snijduur per accu-lading te gering	Accu niet volledig geladenAccu heeft levensduur overschreden	Accu ladenAccu vervangen
Bedrijfsmodus kan niet geselecteerd worden	Omschakeltoetsen snel/langzaam defect	Neem contact op met de klantenservice
Apparaat schakelt van zelf uit	Accu te warm (45°C)Laadtoestand accu te laag	Accu laten afkoelenAccu laden

Storing - vrijsnijder Mogelijke oorzaak Oplossing
De vrijsnijder werkt niet met volle capaciteit	Snijmes stomp of beschadigdToestel is overbelast, omdat gras te hoog	Snijmes laten scherpen of vervangenGras trapsgewijs snijden
Vrijsnijder loopt onrustig, vibreert sterk	Bevestigingsmoer van het snijmes losSnijmes niet correct gemonteerd	Bevestigingsmoer aantrekkenSnijmes correct monteren, er moet voor gezorgd worden, dat het snijmes correct in de opname van de veiligheidsafdekking ligtSnijmes vervangenReinigen
	Snijmes beschadigdSnijmes/snijkop/toestel vervuild

Storing - gazontrimmer	Mogelijke oorzaak	Oplossing
Gazontrimmer werkt niet met volle capaciteit	Snijdraad te kort/ afgebrokenToestel is overbelast, omdat gras te hoog	Snijdraad navoerenGras trapsgewijs snijden
Snijdraad wordt niet nagevoerd	Draadspoel leegVerwikkelde snijdraad	Draadspoel vervangenSnijdraad opnieuw opwikkelen
Gazontrimmer loopt onrustig, vibreert sterk	Grasachterstandendraadspoel en beschermkap	Grasachterstanden verwijderen
Storing - heggenschaar Mogelijke oorzaak Oplossing
Heggeschaar loopt onrustig, vibreert sterk	→ Snijvoorziening beschadigd→ De bevestiging van de snijvoorziening is los	→ Neem contact op met de klantenservice
Snijvoorziening van de heggenschaar wordt heet	→ Ontbrekende smering → wrijving→ Te geringe glijspeling→ Snijvoorziening is stomp	→ Oliën van de snijvoorziening→ Glijspeling instellen→ Snijvoorziening laten scherpen

Storing - hoogsoeier Mogelijke oorzaak Oplossing
Hoogsnoeier loopt schokkend, trilt of zaagt niet juist	Ketting stompKetting versletenOntbrekende kettingspanningKetting niet correct gemonteerd (tanden wijzen in de verkeerde richting)	Ketting laten naslijpen of vervangenKetting vervangenKettingspanning controleren en instellenKetting opnieuw monteren
Zaagketting wordt heet	Geen olie in de tankOliestroomkanaal verstoptKettingspanning te hoogKetting stomp	Olie bijvullenOliestroomkanaal reinigenKettingspanning instellenKetting laten naslijpen of vervangen
geen zaagkettingsmering	Geen olie in de tankOliestroomkanaal verstopt	Olie bijvullenOliestroomkanaal reinigen

Bij verdere storingen of vragen richt u zich alstublieft aan uw locale leverancier.

Onderhouds- en reinigingsschema

Onderhoudswerkzaamheden	vóór ieder gebruik	Na ieder gebruik	alle 8 uren	alle 25 uren	Bij behoefte/beschadiging	ieder seizoen
Controleer de accu	●
Transmissie smeren			● ●
Snijmes controleren		●				●
Snijmes vervangen					●
Draadspoel controleren		●
Draadspoel vervangen					●
Draadmes vervangen					●
Snijvoorziening justeren					●
Snijvoorziening smeren		●			●
Geleidingsrail controleren		●				●
- Reinigen/draaien		●				●
- Vervangen					●
Kettingwiel controleren			●
- Laten vervangen					●
Zaagkettingspanning controleren	●				●
Zaagketting controleren	●					●
- Laten scherpen					●
- Vervangen					●
Kettingsmering controleren	●
Olietank reinigen				●		●
Toestel controleren	●					●
Toestel reinigen		●				●
Veiligheidssticker vervangen					●

Echipament personal de protectie

Montarea carcasei de protectie
