BEDIENUNGSANLEITUNG AMGS 40 ATIKA

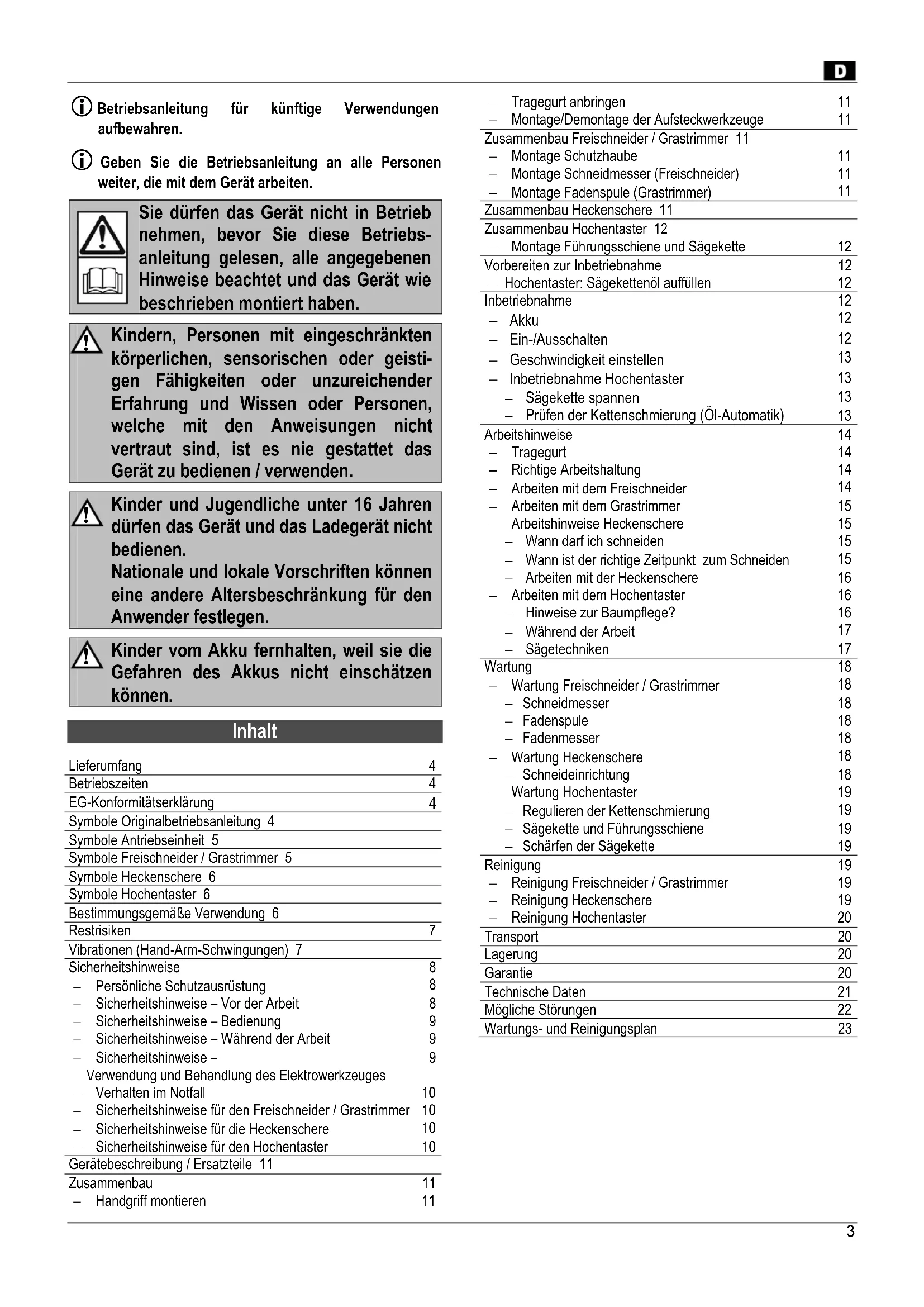

MGS 403 Betriebsanleitung für künftige Verwendungen aufbewahren. Geben Sie die Betriebsanleitung an alle Personen weiter, die mit dem Gerät arbeiten. Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebs- anleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben. Kindern, Personen mit eingeschränkten körperlichen, sensorischen oder geisti- gen Fähigkeiten oder unzureichender Erfahrung und Wissen oder Personen, welche mit den Anweisungen nicht vertraut sind, ist es nie gestattet das Gerät zu bedienen / verwenden. Kinder und Jugendliche unter 16 Jahren dürfen das Gerät und das Ladegerät nicht bedienen. Nationale und lokale Vorschriften können eine andere Altersbeschränkung für den Anwender festlegen. Kinder vom Akku fernhalten, weil sie die Gefahren des Akkus nicht einschätzen können. Inhalt Lieferumfang 4 Betriebszeiten 4 EG-Konformitätserklärung Symbole Originalbetriebsanleitung 4 Symbole Antriebseinheit 5 Symbole Freischneider / Grastrimmer 5 Symbole Heckenschere 6 Symbole Hochentaster 6 Bestimmungsgemäße Verwendung 6 Restrisiken 7Vibrationen (Hand-Arm-Schwingungen) 7 Sicherheitshinweise 8 Persönliche Schutzausrüstung Sicherheitshinweise – Vor der Arbeit Sicherheitshinweise – Bedienung Sicherheitshinweise – Während der Arbeit Sicherheitshinweise –Verwendung und Behandlung des Elektrowerkzeuges Verhalten im Notfall Sicherheitshinweise für den Freischneider / Grastrimmer Sicherheitshinweise für die Heckenschere Sicherheitshinweise für den Hochentaster Gerätebeschreibung / Ersatzteile 11 Zusammenbau 11 Handgriff montieren Tragegurt anbringen Montage/Demontage der Aufsteckwerkzeuge Zusammenbau Freischneider / Grastrimmer 11 Montage Schutzhaube Montage Schneidmesser (Freischneider) Montage Fadenspule (Grastrimmer) Zusammenbau Heckenschere 11 Zusammenbau Hochentaster 12 Montage Führungsschiene und Sägekette Vorbereiten zur Inbetriebnahme 12 Hochentaster: Sägekettenöl auffüllen Inbetriebnahme 12 Akku Ein-/Ausschalten Geschwindigkeit einstellen Inbetriebnahme Hochentaster Sägekette spannen Prüfen der Kettenschmierung (Öl-Automatik) Arbeitshinweise 14 Tragegurt Richtige Arbeitshaltung Arbeiten mit dem Freischneider Arbeiten mit dem Grastrimmer Arbeitshinweise Heckenschere Wann darf ich schneiden Wann ist der richtige Zeitpunkt zum Schneiden Arbeiten mit der Heckenschere Arbeiten mit dem Hochentaster Hinweise zur Baumpflege? Während der Arbeit Sägetechniken Wartung 18 Wartung Freischneider / Grastrimmer Schneidmesser Fadenspule Fadenmesser Wartung Heckenschere Schneideinrichtung Wartung Hochentaster Regulieren der Kettenschmierung Sägekette und Führungsschiene Schärfen der Sägekette Reinigung 19 Reinigung Freischneider / Grastrimmer Reinigung Heckenschere Reinigung Hochentaster Transport 20Lagerung 20Garantie 20Technische Daten 21 Mögliche Störungen 22 Wartungs- und Reinigungsplan 23

Lieferumfang Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf Vollständigkeit evtl. Transportschäden Teilen Sie Beanstandungen umgehend dem Händler, oder Hersteller mit. Spätere Reklamationen werden nicht anerkannt. 1 Antriebseinheit (1) 1 Aufsatzwerkzeug Freischneider (4) 1 Aufsatzwerkzeug Heckenschere (13) 1 Aufsatzwerkzeug Hochentaster (16) 1 Verlängerung Hochentaster (15) 1 Schutzhaube (5) 1 Schneidmesser (8) 1 Fadenspule (12) 1 Handgriff (2) 1 Tragegurt (3) 1 Führungsschiene (20) Sägekette (21) 1 Kettenschutz (22) Messerschutz (14) Zubehörbeutel (39) Originalbetriebsanleitung Montage und Bedienungsblatt Garantieerklärung

Folgende Teile sind nicht im Lieferumfang enthalten. Dieses Zubehör erhalten Sie bei Ihrem Händler oder Hersteller.

Ladegerät ALG 40-1800 (Artikel-Nr. 365500) Akku AP 40-2000 (Artikel-Nr. 365501) oder AP 40-4000 (Artikel-Nr. 365503) Betriebszeiten Gemäß der Maschinenlärmschutzverordnung vom September 2002 dürfen Hochentaster in reinen, allgemeinen und besonderen Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhäusern und Pflegeanstalten an Sonn- und Feiertagen sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genommen werden. Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz. Informationen zur Vermeidung von Lärm: Eine gewisse Lärmbelastung durch dieses Gerät ist nicht vermeidbar. Verlegen Sie lärmintensive Arbeiten auf zugelassene und dafür bestimmte Zeiten. Halten Sie sich ggf. an Ruhezeiten und beschränken Sie die Arbeitsdauer auf das Notwendigste. Zu Ihrem persönlichem Schutz und Schutz in der Nähe befindlichen Personen ist ein geeigneter Gehörschutz zu tragen.

EG-Konformitätserklärung Nr. (S-No.): 13641 entsprechend der EG-Richtlinien: 2006/42/EG Hiermit erklären wir Altrad Lescha Atika GmbH Josef-Drexler-Str. 8, 89331 Burgau - Germany in alleiniger Verantwortung, dass die Maschine / das Produkt Akku-Gartenpflege-Set AMGS 40 Serien-Nr.: 000001 – 020000 konform ist mit den Bestimmungen der o. a. EG-Richtlinien, sowie mit den Bestimmungen folgender weiterer Richtlinien: 2014/30/EU und 2000/14/EG Folgende harmonisierte Normen wurden angewandt: EN 60335-1:2012+A11:2014+A13:2017; EN 50636-2-91:2014; EN ISO 11806-1:2011, EN 60745-1:2009+A11:2010, EN 60745-2-15:2009+A1, EN ISO 11680-1:2011, EN 55014-1:2017, EN 55014-2:2015 Konformitätsbewertungsverfahren: 2000/14/EG - Anhang V Gemessener Schallleistungspegel L

95,8 dB (A). Garantierter Schallleistungspegel L

96 dB (A). Bevollmächtigter zur Zusammenstellung der technischen Unterlagen: Altrad Lescha Atika GmbH – Technisches Büro Josef-Drexler-Str. 8 – 89331 Burgau – Germany

i.A. Burgau, 26.07.2021 i.A. G. Koppenstein, Konstruktionsleitung

Symbole Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen optimal zu nutzen. Montage, Bedienung und Wartung. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Wichtige Hinweise für umweltgerechtes Verhalten. Das Nichtbeachten dieser Hinweise kann zu Umweltschäden führen.

Nehmen Sie bitte das beiliegende Montage- und Bedienungsblatt zur Hand, wenn im Text auf die Bild-Nr. hingewiesen wird.5 Symbole Prägen Sie sich die Bedeutung ein, um das Gerät sicherer bedienen zu können und um sich und andere vor möglichen Verletzungen zu schützen. Die Bedeutung der „Symbole“ des Akkus und des Ladegerätes entnehmen Sie bitte den jeweiligen „Betriebsanleitungen“.

Das Produkt entspricht den produktspezifisch geltenden europäischen Richtlinien. Elektrische Geräte gehören nicht in den Hausmüll. Geräte, Zubehör und Verpackung einer umwelt- freundlichen Wiederverwertung zuführen. Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Symbole Antriebseinheit

36V Geschwindigkeit langsam Geschwindigkeit schnell 7250 min

Garantierter Schallleistungspegel L

96 dB (A), gemessen nach Richtlinie 2000/14/EG.

Warnung! Der Freischneider / Grastrimmer kann ernsthafte Verletzungen verursachen! Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten. Gefahr durch fortschleudernde Teile bei laufendem Motor – unbeteiligte Personen, sowie Haus- und Nutztiere aus dem Gefahrenbereich fernhalten. Halten Sie Kinder, Personen und Tiere von Ihrem Arbeitsbereich fern. Sicherheitsabstand mindestens 15 m. Akku herausziehen vor Beginn jeglicher Arbeiten (Reinigung, Wartung, Reparatur usw.) am Gerät. bei Arbeitsunterbrechungen, Transport und Lagerung. Gefahr durch Kickback / Rückschlag Beachten Sie, dass der Schneidkopf während des Anlassens und des Betriebs nicht mit Fremdgegenständen in Kontakt kommt. Verletzungsgefahr der Füße durch das Berühren des Schneidwerkzeuges an nicht abgedecktem Bereich. Schutzhelm tragen, wenn ein Risiko durch herunterfallende Teile besteht. Augen- und Gehörschutz tragen. Schutzhandschuhe tragen. Schutzschuhe tragen. Nicht dem Regen aussetzen. Vor Feuchtigkeit schützen. Verwenden Sie keine Sägeblätter. Leerlaufdrehzahl / max. Drehzahl d. Schneidwerkzeuges 7000 min

Achtung! Das Schneidwerkzeug dreht sich nach dem Ausschalten des Gerätes noch einige Sekunden weiter. Halten Sie Hände und Füße im sicheren Abstand zum Schneidwerk- zeug und warten Sie bis es zum Stillstand gekommen ist.6 Symbole Heckenschere

Warnung! Die Heckenschere kann ernsthafte Verletzungen verursachen! Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten. Schutzhelm, Augen- und Gehörschutz tragen. Schutzhandschuhe tragen. Schutzschuhe tragen. Berühren Sie nicht die laufenden Schneidmesser. Entfernen Sie eingeklemmtes Schnittgut nur bei ausgeschaltetem Gerät. Halten Sie Kinder, Personen und Tiere von Ihrem Arbeitsbereich fern. Sicherheitsabstand mindestens 5 m. Akku herausziehen vor Beginn jeglicher Arbeiten (Reinigung, Wartung, Reparatur usw.) am Gerät. bei Arbeitsunterbrechungen, Transport und Lagerung. Nicht dem Regen aussetzen. Vor Feuchtigkeit schützen. Feuer, offenes Licht und Rauchen verboten. Schneidlänge 395 mm Schwertlänge 420 mm Symbole Hochentaster

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten. Schutzhelm tragen, wenn ein Risiko durch herunterfallende Teile besteht. Schutzhandschuhe tragen. Schutzschuhe tragen. Nicht dem Regen aussetzen. Vor Feuchtigkeit schützen. Halten Sie Drittpersonen vom Arbeitsbereich fern. Sicherheitsabstand mindestens 6 m. Betreiben Sie den Hochentaster nicht in der Nähe von Kabeln, Strom- oder Telefonleitungen. Halten sie beim Arbeiten mit dem Hochentaster einen Sicherheitsabstand von 10 m zu ober- irdischen stromführenden Leitungen. Akku herausziehen vor Beginn jeglicher Arbeiten (Reinigung, Wartung, Reparatur usw.) am Gerät. bei Arbeitsunterbrechungen, Transport und Lagerung. Sägekettenöl Laufrichtung der Kettenglieder beachten Kettenschmierung einstellen Max. Schnittlänge 203 mm Bestimmungsgemäße Verwendung Allgemein gilt: Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise. Jeder weiter darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: Das Risiko trägt allein der Benutzer. Eigenmächtige Veränderungen an dem Gerät schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus. Das Gerät darf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden. Für den Freischneider / Grastrimmer gilt: Der Freischneider ist für das Auslichten und Beseitigen von hohem Gras, Unkraut und Gestrüpp im privaten Haus- und Hobbygarten geeignet. Der Grastrimmer ist für das Schneiden von Gras, und ähnlichem Bewuchs sowie Rasenkanten im privaten Haus- und Hobbygarten geeignet, die mit dem Rasenmäher nicht erreicht werden können.

Der Freischneider / Grastrimmer darf nicht ver- wendet werden zum Schneiden und Zerkleinern von Hecken, Sträuchern, Büschen, Blumen und im Sinne von Kompostiergut.7 zum Einebnen von Bodenerhebungen, wie z. B. Maulwurfhügel. Es besteht Gefahr von Verletzungen! Als Freischneider / Grastrimmer für den privaten Haus- und Hobbygarten werden solche Geräte angesehen, die nicht in öffentlichen Anlagen, Parks, Sportstätten sowie in der Land- und Forstwirtschaft eingesetzt werden. Die Maschine darf nicht in explosionsgefährdeter Umgebung verwendet oder dem Regen ausgesetzt werden. Für die Heckenschere gilt: Die Heckenschere ist nur für das Schneiden von frischen Trieben und weichen Ästen an Hecken und Büschen im Haus- und Hobbygarten bestimmt. Als Heckenschere für den privaten Haus- und Hobbygarten werden solche Geräte angesehen, die nicht in öffentlichen Anlagen, Parks, Sportstätten sowie in der Land- und Forst- wirtschaft eingesetzt werden.

Das Gerät darf nicht zum Schneiden von Rasen, Rasenkanten oder zum Zerkleinern für das Kompostieren genutzt werden. Es besteht Gefahr von Verletzungen! Die Maschine darf nicht in explosionsgefährdeter Umgebung verwendet oder dem Regen ausgesetzt werden. Metallteile (Drähte etc.) sind aus dem zu schneidenden Material unbedingt zu entfernen. Für den Hochentaster gilt: Der Hochentaster ist nur für das Abtrennen von Ästen an stehenden Bäumen geeignet. Den Hochentaster nicht zum Fällen von Bäumen, Schößlingen oder Gebüsch verwenden. Den Hochentaster nicht zum Sägen von Baustoffen und Kunststoffen verwenden. Der Hochentaster ist nur für die private Nutzung im Haus- und Hobbygarten geeignet. Der Hochentaster ist nicht für Forstarbeiten (Entasten im Wald) geeignet. Die notwendige Sicherheit des Bedieners ist durch die Kabelverbindung nicht gewährleistet.

Restrisiken Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheits- bestimmungen aufgrund der durch den Verwendungs- zweck bestimmten Konstruktion noch Restrisiken bestehen. Restrisiken können minimiert werden, wenn die „Sicher- heitshinweise“ und die „Bestimmungsgemäße Verwen- dung“, sowie die Betriebsanleitung insgesamt beachtet werden. Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen. Allgemein gilt: Warnung! Dieses Gerät produziert während des Betriebes ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr ernster Verletzungen zu verringern, empfehlen wir Personen, mit medizinischen Implantaten, ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Gerät bedient wird. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird. Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehörschutz. Verletzung der Augen bei nicht Verwendung von Schutzbrille oder Gesichtsschutz. Elektrischer Schlag Berührung spanungsführender Teile bei geöffneten elektrischen Bauteilen Brandgefahr Für den Freischneider / Grastrimmer gilt: Verletzungsgefahr der Finger und Hände durch das Reingreifen in das laufende Schneidwerkzeug. Verletzungsgefahr der Füße durch das Berühren des Schneidwerkzeuges an nicht abgedecktem Bereich. Wegschleudern von Steinen und Erde. Für die Heckenschere gilt: Verletzung durch weggeschleuderte Teile. Bruch und Herausschleudern von Messerstücken. Für den Hochentaster gilt: Rückschlaggefahr bei Berührung der Führungs- schienenspitze mit einem festen Gegenstand. Verletzungsgefahr der Finger und Hände durch das Werk- zeug (Sägekette). Verletzung durch weggeschleuderte Werkstückteile. Des Weiteren können trotz aller getroffenen Vorkehrungen nicht offensichtliche Restrisiken bestehen.

= 5,7 m/s² Mess-Unsicherheit K

= 1,5 m/s² Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer ersten Beurteilung der Schwingungsbelastung verwendet werden. Der tatsächlich vorhandene Vibrationsemissionswert während der Benutzung der Maschinen kann von dem in der Bedienungsanleitung bzw. vom Hersteller ange- gebenen abweichen. Dies kann von folgenden Einflussfaktoren verursacht werden, die vor jedem bzw. während des Gebrauches beachtet werden sollen: wird die Maschine richtig verwendet ist die Art des Schneidens vom Material bzw. wie es verarbeitet wird, richtig ist der Gebrauchszustand von der Maschine in Ordnung8 Schärfezustand vom Schneidwerkzeug bzw. richtiges Schneidewerkzeug Sind die Haltegriffe ggf. optionale Vibrationsgriffe montiert und sind diese fest am Maschinenkörper. Falls Sie ein unangenehmes Gefühl oder eine Hautverfärbung während der Benutzung der Maschine an Ihren Händen feststellen unterbrechen Sie sofort die Arbeit. Legen Sie ausreichende Arbeitspausen ein. Bei nicht beachten von ausreichenden Arbeitspausen kann es zu einem Hand-Arm- Vibrationssyndrom kommen. Es sollte eine Abschätzung des Belastungsgrades in Abhängigkeit der Arbeit bzw. Verwendung der Maschine erfolgen und entsprechende Arbeitspausen eingelegt werden. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden. Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind. Pflegen Sie diese Maschine entsprechend der Anweisungen in der Bedienungsanleitung. Falls die Maschine öfters eingesetzt bzw. verwendet wird sollten Sie sich mit Ihrem Fachhändler in Verbindung setzen und ggf. Antivibrationszubehör (Griffe) besorgen. Vermeiden Sie den Einsatz von der Maschine bei Temperaturen von t=10°C oder weniger. Machen Sie einen Arbeitsplan wodurch die Vibrationsbelastung begrenzt werden kann.

Sicherheitshinweise Beachten Sie die folgenden Hinweise, um sich selbst und andere vor möglichen Verletzungen zu schützen. Lesen und beachten Sie deshalb vor Inbetriebnahme dieses Erzeugnisses die folgenden Hinweise und die Unfallver- hütungsvorschriften Ihrer Berufsgenossen- schaft bzw. die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen. Nationale Vorschriften können den Einsatz der Maschine beschränken.

Beachten Sie unbedingt die separat beigelegten „Allgemeinen Sicherheits- hinweise“.

Hinweise zur „Sicherheit“ des Akkus und des Lade- gerätes entnehmen Sie bitte den jeweiligen „Betriebsanleitungen“.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit der Maschine arbeiten. Machen Sie sich vor Gebrauch mit Hilfe der Originalbetriebsanleitung mit dem Gerät vertraut. Benutzen Sie das Gerät nicht für Zwecke, für das es nicht bestimmt ist (siehe Bestimmungsgemäße Verwendung). Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen. Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten. Persönliche Schutzausrüstung Arbeiten Sie niemals ohne geeignete Schutzausrüstung: keine weite Kleidung oder Schmuck, sie können von beweglichen Teilen erfasst werden keine lose herabhängende Kleidung oder solche mit hängenden Bändern oder Kordeln ein Haarnetz bei langen Haaren geprüfter Schutzhelm in Situationen, bei denen mit Kopfverletzungen gerechnet werden muss. Gesichts- und Gehörschutz Hosen und Handschuhe mit Schnittschutz rutschfeste Stiefel (Sicherheitsschuhe) mit Schnittschutz und Zehenschutzkappe Sicherheitshinweise – Vor der Arbeit Führen Sie vor Inbetriebnahme und regelmäßig während der Arbeit folgende Überprüfungen durch. Beachten Sie die entsprechenden Abschnitte in der Original- bedienungsanleitung: Ist das Gerät komplett und vorschriftsmäßig montiert? Ist das Gerät in gutem und sicherem Zustand? Ist die Schneideinrichtung unbeschädigt und geschärft? Sind die Handgriffe sauber und trocken? Stellen Sie vor Beginn der Arbeit sicher, dass: sich im Arbeitsbereich keine weiteren Personen, Kinder oder Tiere aufhalten hindernisfreies Rückweichen für Sie sichergestellt ist der Fußbereich frei von allen Fremdkörpern, Gestrüpp und Ästen ist. sicherer Stand gewährleistet ist. Entfernen Sie vor dem Schneiden alle Fremdkörper (z.B. Steine, Äste, Draht, usw.). Achten Sie während der Arbeit auf weitere Fremdkörper. Ist der Arbeitsplatz frei von Stolpergefahren? Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben - Stolpergefahr! Berücksichtigen Sie Umgebungseinflüsse: Arbeiten Sie nicht bei unzureichenden Lichtverhältnissen (z. B. bei Nebel, Regen, Schneetreiben oder Dämmerung). Sie können Einzelheiten im Fallbereich nicht mehr erkennen – Unfallgefahr! Arbeiten Sie nicht auf Schnee, Eis oder anderem glatten Untergrund – Rutschgefahr. Verwenden Sie das Gerät nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen - Brandgefahr!

Sicherheitshinweise - Bedienung Arbeiten Sie niemals einhändig. Halten Sie das Gerät immer mit beiden Händen fest. Legen Sie während des Arbeitens mit dem Gerät immer den Tragegurt an. Arbeiten Sie niemals mit gestreckten Armen an schwer erreichbaren Stellen zu weit vorgebeugt über Schulterhöhe auf einer Leiter, einem Arbeitsgerüst oder einem Baum stehend. Arbeiten Sie auf rutschfestem und ebenem Untergrund. Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Wechseln Sie regelmäßig die Arbeitsposition, um eine einseitige Arbeitshaltung zu vermeiden. Schalten Sie bei Arbeitspausen das Gerät aus und legen Sie es so ab, dass niemand gefährdet wird. Das Gerät vor unbefugtem Zugriff sichern. Sicherheitshinweise – Während der Arbeit Arbeiten Sie nie allein. Halten Sie ständig Ruf- und Sichtkontakt zu anderen Personen, damit im Notfall sofort Hilfe geleistet werden kann. Stoppen Sie sofort das Gerät bei drohender Gefahr oder im Notfall. Lassen Sie das Gerät nie unbeaufsichtigt laufen. Beenden Sie sofort die Arbeit wenn körperliche Beschwerden auftreten (z. B. Kopfschmerzen, Schwindel, Übelkeit, usw.) - Es besteht eine erhöhte Unfallgefahr! Überlasten Sie die Maschine nicht! Sie arbeiten besser und sicherer im angegebenen Leistungsbereich. Legen Sie Pausen während der Arbeit ein, damit sich der Motor abkühlen kann. Stellen Sie das heiße Gerät nicht ins trockene Gras oder auf brennbare Gegenstände. Verhalten im Notfall Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig. Sicherheitshinweise – Verwendung und Behandlung des Elektrowerkzeuges Pflegen Sie das Gerät mit Sorgfalt: Befolgen Sie die Wartungsvorschriften und Hinweise für den Werkzeugwechsel. Halten Sie Handgriffe trocken und frei von Harz, Öl und Fett. Montieren Sie nur die für das Gerät bestimmten Schneidwerkzeuge. Der Gebrauch anderer Werkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten. Schalten Sie das Gerät aus, warten Sie, bis es stillsteht und entnehmen Sie den Akku, in folgenden Fällen: Berühren des Schneidwerkzeuges mit, Steinen, Nägeln oder sonstigen Fremdkörpern verstärkte Betriebsgeräusche ungewöhnlich starkes vibrieren der Maschine Reparaturarbeiten Wartungs- und Reinigungsarbeiten Beseitigung von Störungen (dazu gehört auch das Blockieren der Schneideinrichtung – Heckenschere) Transport und Lagerung Wechsel des Schneidwerkzeugs Nachspannen der Kette ( Hochentaster) Verlassen der Maschine (auch bei kurzzeitiger Unterbrechung) Überprüfen Sie die Maschine auf eventuelle Beschädigungen: Vor weiterem Gebrauch des Gerätes müssen Schutzvorrichtungen sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden. Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen und ändern Sie an dem Gerät nichts, was die Sicherheit beeinträchtigen könnte. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb sicherzustellen. Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist. Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen. Lassen Sie kein Werkzeug stecken! Überprüfen Sie stets vor dem Einschalten, dass alle Werkzeuge entfernt sind. Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf. Nehmen Sie keine weiteren Reparaturen, als im Kapitel „Wartung“ beschrieben sind, an dem Gerät vor, sondern wenden Sie sich direkt an den Hersteller, bzw. zuständigen Kundendienst. Nur Originalersatz-, Zubehör- und Sonderzubehörteile verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörs können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.10 Sicherheitshinweise für den Freischneider / Grastrimmer Achten Sie vor dem Einschalten des Gerätes darauf, dass das S chneidwerkzeug nicht den Boden berüh rt. Achte n Sie vor Einschalten des Geräts darauf, dass Ihre Füße und Hände in sicherem Abstand von dem Schneidwerkzeug sind

ginnen Sie mit dem Schneiden erst, wenn da

Sch neidwerkzeug die volle Drehzahl erreicht hat. Berühren Sie niemals mit dem laufenden Schneidwerkzeug feste Gegenstände (Steine, Stämme). Achtung! Das Schneidwerkzeug läuft nach! Bremsen Sie es nicht mit der Hand ab. Sicherheitshinweise für Heckenscheren Halten Sie alle Körperteile vom Schneidmesser fern. Versuch en Sie nicht, bei la ufendem Messer Schnittgut zu entfern en oder zu schneidendes Material festzuhalten. Entfernen Sie eingeklemmtes Sc hnittgut nur bei au sgeschaltetem Gerät. Ein Moment der

achtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen

Stellen Si e sicher, dass al le Schutzvorrichtungen und Griffe bei Benutzung des Gerätes montiert sind. Versuchen Sie niemals, ein unvollständig montiertes Gerät oder ein Gerät mit nicht zulässigen Modifikationen in Be trieb

Tragen Sie die Heckenschere am Griff bei stillstehendem Messer. Bei Transport oder Aufbewah rung der Heckenschere stets die Schutzabd eckung aufziehen. Sorgfältiger Umgang mit dem Gerät verringert die Verletzungsgefahr durch das Messer. Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, das das Schneidmesser in Berührung mit verborgenen Stromleitungen kommen kann. Der Kontak

es Schneidmessers mit einer spannungsführenden Leitun

nn metallene Geräteteile unter Spannung sitzen und zu einem elektrischen Schlag führ en. Nach längerem Gebrauch können zugängliche Metallteile und Zubehörteile sehr heiß sein. Sicherheitshinweise für Hochentaster Wer mit dem Hochentaster arbeitet, muss eine dem vorgesehenen Einsatz entsprechende Ausbildung vorweisen können und mit dem Gebrauch des Hochentasters und der Personenschutzausrüstung vertraut sein. Personen unter 18 Jahren dürfen den Hochentaster nicht bedienen

Halten Sie bei laufendem Hochentaster alle Körperteile von der S ägekette fern. Vergewissern Sie sich vor dem Starten des Hochentasters, dass die Sägekette nichts berührt. Beim Arbeiten mit einem Hochentaster kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden. Halten Sie den Hochentaster immer mit Ihrer rechten Hand am hinteren Griff und Ihrer linken Hand

vorde ren Griff. Das Festhalten des Hochentast ers in umg ekehrter Arbeitshaltung erhöht das Risiko von Verletzungen und darf nicht angewendet werden

Halt en Sie das Elektrowerkzeug an den isolierten Griffflächen, da die Sägekette in Berühr ung mit dem eigenen Netzkabel kommen kann. Der Kont akt der

gekette mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem

ektrischen Schlag führen. Tragen Sie Schutzbrille- und Gehörschutz. We itere Schutzau srüstung für Kopf, Beine und Füße wird empfohlen. Passende Schutzkleidung minder t die Verl etzungsgefahr durch umherfliegendes Spanmaterial und zufälliges Berühren der Sägekette

Arbeit en Sie mit dem Hochentaster nicht auf eine

Bau m. Bei Betrieb auf einem Baum besteht Verletzungsgefahr. Achten Sie immer auf festen Stand und benutzen Sie den Hoch entaster nur, wenn Sie auf festem, sicherem und ebenem Grund stehen. Rutschiger Untergrund oder inst abile Standflächen wie auf einer Leiter können zum Verlust des Gleichgewichts oder zum Verlust der Kontrolle über den Hochentaster führen

Rechnen Si e beim Schneiden eines unter Spannung steh enden Astes damit, dass dieser zurückfedert . Wenn

ie Spannung in den Holzfasern freikommt, kann de

ges pannte Ast die Bedienperson treffen und/oder den Hochentaster der Kontrolle entreißen. Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Da s dünne Mate rial kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen. Tragen Sie den Hochentaster am vorderen Griff im ausgeschalteten Zustand, die Sägekette von Ihrem Körper abgewandt. Bei Transport oder Aufbewahrung des Hochentasters stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit dem Hochentaster verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette. Befolgen Sie Anweisungen für die Schmierung, die Kettensp annung und das Wechseln von Zubehör . Eine

nsachgemäße gespannte oder geschmierte Kette kann ent weder reißen oder das Rückschlagrisiko erhöhen. Halten Sie Griffe trocken, saube r und frei von Öl und Fett. Fetti ge, ölige Griffe sind rutschig und führen zu

Verlust der Kontrolle. Nur Holz säg en. Den Hochentaster nicht für Arbeiten verwenden, für die sie nicht bestimmt ist. Beispiel

Verw enden Sie den Hochentaster nicht zum Sägen vo

Plasti k, Mauerwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung des Hochentasters für nicht best immungsgemäße Arbeiten kann zu gefährlichen Situationen führen.11 Gerätebeschreibung / Ersatzteile Pos. Bezeichnung Bestell.-Nr. 1 Antriebseinheit 2 Handgriff kpl. 386105 2a Handgriff 2b Handgriffunterteil 3 Tragegurt 385805 4 Aufsteckwerkzeug Freischneider 5 Schutzhaube 386215 6 Schutzabdeckung 385941 7 Schneidmesser 385855 8 Transportschutz (Messerschutz) 385856 9 Abstandscheibe 386119 10 Abdeckkappe 386120 11 Befestigungsmutter M10 386122 12 Fadenspule 386217 13 Aufsteckwerkzeug Heckenschere 14 Transportschutz Heckenschere 386114 15 Verlängerung Hochentaster 16 Aufsteckwerkzeug Hochentaster 17 Abdeckung 386163 17a Mutter für Abeckung 386164 18 Tankverschluss 386160 19 Tank (Kettenöl) 20 Führungsschiene/Schwert 386219 21 Sägekette 386218 22 Kettenschutz 386151 23 Montageschlüssel 24 Innensechskantschlüssel SW 4 25 Schraubendreher 26 Maulschlüssel SW 8/10 27 Ladegerät 365500 28 Akku 2,0 Ah 365501 29 Akku 4,0 Ah 365503 30 Kettenrad 31 Kettenspannschraube 32 Einschaltsperre 33 Ein-/Aus-Schalter 34 Geschwindigkeitsschalter 35 Schneideinrichtung 36 Schmiernippel M6 386174 37 Fadenmesser 386216 38 Schutzkappe 386184 39 Zubehörbeutel 40 Sicherheitsschild - Hochentaster 386203 41 Sicherheitsschild - Heckenschere 386202 42 Sicherheitsschild - Freischneider 386201 43 Sicherheitsschild Schutzhaube 386200

Nehmen Sie das Gerät erst nach vollständigem Zusammenbau in Betrieb. Beachten Sie das beigelegte Montageblatt! Handgriff montieren Stecken Sie das Handgriff-Oberteil (2a) und das Handgriff-Unterteil (2b) auf die Gummimanschette (A). Sichern Sie beide Teile mit den 4 Schrauben [Torx M5x35], Scheiben und Federringen]. Tragegurt anbringen Hängen Sie den Tragegurt (3) in die Tragegurt- aufhängung (B) ein. Beachten Sie, dass der Karabiner (C) des Tragegurtes wie im Bild gezeigt, montiert und eingehakt ist. Montage / Demontage der Aufsteckwerkzeuge Ziehen Sie den Arretierungstift (D) heraus und schieben Sie das jeweilige Aufsteckwerkzeug [Freischneider (4), Heckenschere (12) oder Hochentaster (14/15)] bis zum Anschlag in die Aufnahme der Antriebseinheit (1). Lassen Sie den Arretierungsstift los. Achten Sie darauf, dass es hörbar einrastet. Ziehen Sie die Feststellschraube (E) fest an. Demontieren Sie das Aufsteckwerkzeug In umgekehrter Reihenfolge.

Zusammenbau Freischneider / Grastrimmer Schutzhaube montieren Stecken Sie die Schutzhaube (5) auf die Aufnahme (F). Sichern Sie diese mit 3 Schrauben [M5 x 12], Scheiben und Federringen.

Schneidmesser montieren - Freischneider Verletzungsgefahr! Tragen Sie beim Montieren des Schneidmessers Schutzhandschuhe. Stecken Sie zuerst die Schutzabdeckung (6) auf die Antriebswelle (G), dann in der Reihenfolge: Schneidmesser (7), Abstandsscheibe (9) und Abdeck- kappe (10). Schrauben Sie die Befestigungsmutter M10 (11) gegen den Uhrzeigersinn auf die Antriebswelle. Drehen Sie dann die Bohrung (H) der Schutzabdeckung (6) über die Aussparung in der Aufnahme (F). Linksgewinde! Arretieren Sie die Antriebswelle (G) Ziehen Sie die Befestigungsmutter (11) mit dem Montage- schlüssel (23) fest.

Fadenspule montieren - Grastrimmer Arretieren Sie die Antriebswelle (G) über die Aussparung in der Aufnahme (F). Linksgewinde! Schrauben Sie die Fadenspule (12) auf die Antriebswelle (G).

Zusammenbau Heckenschere Montieren Sie wie im Abschnitt „Montage/Demontage der Aufsteckwerkzeuge“ die Antriebseinheit (1) und den Heckenscheren-Aufsatz (13).12 Zusammenbau Hochentaster Montage Führungsschiene und Sägekette Verl etzungsgefahr! Tragen Sie bei Arbeiten an der Führungsschiene und der Sägekette Schutzhandschuhe. Legen Sie den Hochentaster hin. Schrauben Sie die Befestigungsmutter (17a) ab und nehmen Sie die Abdeckung (17) ab. Drehen Sie die Kettenspannschraube (31) gegen den Uhrzeigersinn, bis sich der Kettenspannzapfen (J) am hinteren Gewindeende befindet. Legen Sie die Sägekette (21) in den umlaufenden Führungsschlitz der Führungsschiene (20) ein. Achten Sie auf die richtige Laufrichtung der Kettenglieder. Legen Sie die Führungsschiene (20) auf. Der Kettenspannzapfen (J) muss in die entsprechende Kettenspannbohrung (I) der Führungsschiene greifen. Achten Sie beim Einbau darauf, dass die Kettenglieder richtig im Führungsschlitz und am Kettenrad (30) liegen. Bringen Sie die Abdeckung (17) wieder an und ziehen Sie die Befestigungsmutter (17a) handfest an. Spannen Sie die Sägekette wie im Abschnitt „Sägekette spannen“ beschrieben. Montage Hochentaster Stecken Sie je nach Bedarf die Schaftteile zusammen, wie bei „Zusammenbau“ Montage / Demontage der Aufsteckwerkzeuge beschrieben. Lange Ausführung: Teile 1, 15 und

rze Ausführung: Teile 1 und 16

Achten Sie darauf, dass die Steckverbindungen richtig ar retiert sind. Vor der ersten Inbetriebnahme

Hochentaster - Kettenschmierung (Öl-Automatik) Der Hochentaster wird nicht mit Sägekettenhaftöl befüllt geliefert.

Betreiben Sie den Hochentaster nie ohne Ketten- schmierung. Die Benutzung ohne Sägekettenhaftöl führt zur Beschädigung der Sägekette und Führungs- schiene.

Tragen Sie Schutzhandschuhe! Haut- und Augenkontakt vermeiden! Die Lebensdauer und Schnittleistung der Kette hängt von der

ptimalen Schmierung ab. Während des Betriebes wird die Sägekette automatisch mit Öl benetzt. Sägekettenhaftöl auffüllen Legen Sie den Hochentaster auf eine geeignete Unterlage. Schrauben Sie den Öltankverschluss (18) auf. Befüllen Sie den Öltank mit biologisch abbaubarem Sägekettenhaftöl (Bestell-Nr.: 400144). Den Füllstand können Sie am Tank (19) ersehen. Verwenden Sie zum leichteren Befüllen einen Trichter. Achten Sie beim Befüllen darauf, dass kein Schmutz in den Öltank gelangt. Schrauben Sie den Öltankverschluss (18) wieder zu. Verwenden Sie niemals recyceltes Öl oder Altöl. Bei Verwendung von nicht für Hochentaster zugelassenem Öl erlischt die Garantie. Inbetriebnahme

Achtung! Informieren Sie sich vor Inbetriebnahme, wie Sie im Notfall das Gerät schnellstmöglich außer Betrieb setzten! Sie dürfen das Gerät nicht in Betrieb neh men, bevor Sie diese Originalbetriebsanleitung gelesen, alle angegebenen Hinweise/Sicherheitshinweise beach- tet und das Gerät wie beschrieben montiert haben! Überprüfen Sie vor jedem Gebrauch das Gerät auf eventuelle Beschädigungen, lose Befestigungen, richtig montierte und intakte Abdeckungen oder Sch utzeinrichtungen. Akku

Die Li-Ionen-Akkus AP 40-4000 (Artikel-Nr. 365503) oder AP 40-2000 (Artikel-Nr. 365501) sowie das Ladegerät ALG 40-1800 (Artikel-Nr. 365500) gehören nicht zum Lieferumfang und müssen separat erworben werden. Verwenden Sie nur ein en Original-Akku und das Original- Ladegerät. Weitere Informationen zu den Akkus und dem Ladegerät entnehmen Sie bitte den jeweiligen „Betriebsanleitungen“. Batt erie einsetzen Setzen Sie den Akku in das Gerät ein. Achten Sie darauf, dass der Akku (28/29) soweit eingeschoben wird, bis er hörbar einrastet. Ein-/Ausschalten Stellen Sie vor jeder Inbetriebnahme sicher, dass die Einschaltsperre und der Ein-und Ausschalter vorschrifts- mäßig funktionieren. Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein- und ausschalten lässt. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt werden.13 Einschalten

Achten Sie darauf, dass das Schneidwerkzeug nicht auf dem Boden aufliegt, wenn Sie das Gerät einschalten

Entfernen Sie den Messerschutz (8/14/22). Beim Einschalten ist das Gerät sicher abzustützen und mit beiden Händen festzuhalten. Die Schneidwerk- zeuge müssen frei stehen. Das Gerät besitzt eine Sicherheitsschaltung, die ein unbeabsichtigtes Einschalten verhindert Einschaltsperre (32) drücken und festhalten. Dann den Ein-Aussschalter (33) betätigen. Während des Schneidvorganges können Sie die Einschaltsperre wieder loslassen. Je stärker der Ein-/Ausschalter gedrückt wird, desto schneller läuft das Gerät. Zum Schutz des Akkus schaltet sich das Gerät automatisch bei niedrigem Akkuladestand ab. Betätigen Sie auf keinen Fall weiterhin den Ein- /Ausschalter, dies kann den Akku beschädigen. Laden Sie den Li-Ionen Akku auf (Betriebsanleitung „Akku“). Ausschalten Ein-/Ausschalter (33) loslassen. Geschwindigkeitswahl Das Gerät kann in 2 Laufgeschwindigkeiten betrieben werden. Geschwindigkeit einstellen Schieben Sie den Schalter (34) auf die Position: Das Gerät läuft langsam Das Gerät läuft schnell Die Akkulaufleistung verringert sich.

Inbetriebnahme Hochentaster Sägekette

Vor dem Überprüfen/Spannen der Sägekette - schalten Sie den Hochentaster aus - nehmen Sie den Akku heraus - Tragen Sie Schutzhandschuhe, um Verletzungen zu vermeiden. Überprüfen Sie die Sägekettenspannung vor Arbeitsbeginn nach den ersten Schnitten während des Sägens regelmäßig alle 10 Minuten Nur mit einer richtig gespannten Sägekette und einer ausreichenden Schmierung haben Sie Einfluss auf die Lebensdauer. Bitte beachten Sie folgendes: eine neue Sägekette muss öfters nachgespannt werden bei Erwärmung der Kette auf Betriebstemperatur dehnt sie sich aus und muss nachgespannt werden. Nach Beendigung der Sägearbeiten die Sägekette wieder entspannen, denn bei Abkühlung würden sonst zu hohe Spannungen in der Sägekette entstehen. flattert die Kette oder tritt sie aus der Führung heraus, sofort nachspannen. Sägekette spannen Lösen Sie die Befestigungsmutter (17a) um max. 1 Umdrehung. Heben Sie die Spitze der Führungsschiene leicht an und drehen Sie die Kettenspannschraube (31) im Uhrzeigersinn, bis die richtige Kettenspannung erreicht ist Die Sägekette ist richtig gespannt, wenn sie in der Mitte des Schwertes um ca. 3-4 mm angehoben werden kann. Drehen sie den Kettenspannschraube (31) gegen den Uhrzeigersinn, wenn die Sägekette zu stark gespannt ist. Prüfen Sie, ob die Kettenglieder richtig im Führungsschlitz der Führungsschiene liegen. Ziehen Sie die Befestigungsmutter (17a) wieder an. Kettenschmierung (Öl-Automatik)

Benutzen Sie nie den Hochentaster ohne funktio- nierende Kettenschmierung. Sie überprüfen die Funktion der automatischen Kettenschmierung, indem Sie den Hochentaster einschalten und ihn mit der Spitze in Richtung eines Kartons oder Papiers auf dem Boden halten. Prüfen der Kettenschmierung Berühren Sie den Boden nicht mit der Kette. Sicherheitsabstand von 20 cm einhalten. Zeigt sich beim Überprüfen eine zunehmende Ölspur, arbeitet die Öl-Automatik einwandfrei. Zeigt sich trotz vollem Öltank keine Ölspur Reinigen Sie die Kettenspannbohrungen (I) und den Ölflusskanal (K) Sollte dies zu keinem Erfolg führen, wenden Sie sich bitte an den Kundendienst.14 Arbeitenshinweise

Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Originalbetriebsanleitung gelesen, alle angegebenen Hinweise / Sicherheitshinweise beachtet und das Gerät wie beschrieben montiert haben!

Beachten Sie die „Sicherheitshinweise“ und die folgenden zusätzlichen Arbeitshinweise. Halten Sie die Hände und Füße immer im sicheren Abstand zum Schneidwerkzeug. Tragegurt

Legen Sie während des Arbeitens mit dem Gerät immer den Tragegurt (3) an. Legen Sie den Tragegurt niemals diagonal über Schulter und Brust sondern nur auf eine Schulter. Sie können dadurch das Gerät schneller vom Körper entfernen, sollten Sie in eine gefährliche Situation geraten. Tragegurt einstellen Stellen Sie sicher, dass der Karabiner (C) des Tragegurtes richtig montiert und eingehakt ist. Stellen Sie den Tragegurt so ein, dass sich der Karabiner ca. eine Handbreit unter der rechten Hüfte befindet. ein rückenschonendes und sicheres Tragen des Gerätes garantiert ist. Ein beschädigter Tragegurt muss sofort ausgetauscht werden.

Schnellverschluss Am Tragegurt befindet sich ein leicht erreichbarer Schnellverschluss (Q). Dieser stellt im Gefahrenfall sicher, dass Sie die Maschine schnell vom Tragegurt lösen können. Um die Verbindung zu lösen, ziehen Sie ruckartig am Gurtstück (L) des Schnellverschlusses. Richtige Arbeitshaltung

Nehmen Sie einen sicheren Stand ein und halten Sie das Gerät mit beiden Händen gut fest, die linke Hand umschließt immer den Führungsgriff und die rechte Hand immer den Bediengriff. Dies gilt auch für Linkshänder! Positionieren Sie den Führungsgriff so, dass Sie das Gerät sicher und bequem führen können. Halten Sie das Gerät während des Schneidvorganges so, dass es in ausreichendem Abstand vom Körper ist. Achten Sie darauf, dass das Schneidwerkzeug nicht auf dem Boden aufliegt, wenn Sie das Gerät einschalten.

Arbeiten mit dem Freischneider Kickback – Rückschlag Beim Arbeiten mit metallischen Schneidmessern kann es, wenn feste Gegenstände (Bäume, Zweige, Steine, oder dergleichen) berührt werden, zu einem Rückschlag des ganzen Gerätes oder zu einem schlagartigen Zug nach vorne kommen. Dieser Rückschlag tritt ohne Vorwarnung schlagartig ein und kann zum Kontrollverlust über das Gerät und zur Gefährdung des Benutzers führen. Besondere Gefährdung droht in schwer einsehbaren Bereichen und dichtem Bewuchs. So bewahren Sie Kontrolle bei Rückschlag Halten Sie das Gerät beim Arbeiten immer mit beiden Händen sicher fest. Halten Sie das Gerät so, das Schneidwerkzeug immer unterhalb der Taille geführt wird. Achten Sie auf einen sicheren Stand. Halten Sie die Füße bequem gespreizt und rechnen Sie immer mit einem möglichen Rückschlag. Überschätzen Sie sich nicht und bewahren Sie beim Arbeiten jederzeit das Gleichgewicht. Vor Schnittbeginn sollte das Schneidmesser die volle Arbeitsdrehzahl erreicht haben. Beim Freischneiden können Steine und Schutt hochgeschleudert werden und zu schweren Verletzungen führen. Achten Sie darauf, dass die Schutzhaube sicher montiert ist. Werden rotierende Teile (Schneidmesser) unkorrekt befestigt, kann dies zu schweren Unfällen führen. Kontrollieren Sie vor Arbeitsbeginn das Schneidwerk- zeug auf festen Sitz. Mähen Neigen Sie das Gerät leicht nach vorn und führen Sie es mit ruhigen und gleichmäßigen Bewegungen in einem geschwungenen Bogen von rechts nach links. So fällt das geschnittene Material auf die bereits gemähte Fläche.

Schneiden Sie höheres Gras und dichteren Bewuchs stufenweise. Kürzen Sie dafür erst den oberen Teil des zu schneidenden Materials, indem Sie das Gerät nach rechts bewegen. Führen Sie dann in der Gegenbewegung das Gerät nach links und mähen Sie den unteren Teil.

Bei Arbeiten am Hang gehen Sie streifenweise vor. Mähen Sie einen Streifen parallel zum Hang, gehen Sie dann über den gemähten Bereich zurück und mähen Sie den nächsten Streifen.

Größere, ebene Flächen bearbeiten Sie am besten von außen nach innen. Beginnen Sie am linken äußeren Rand der Fläche zu mähen und arbeiten Sie sich in quadratischer Schneckenform bis zur Mitte vor. Passen Sie die Motordrehzahl und die Schneidtiefe den jeweiligen Gegebenheiten an. Ist die Motorumdrehung zu gering kann sich Gestrüpp im Schneidwerkzeug verfangen oder verklemmen. Wenn sich Gras, Gezweig oder andere Gegenstände im Schneidwerkzeug verfangen oder das Gerät15 ungewöhnlich vibriert, schalten Sie sofort den Motor aus und überprüfen das Gerät. Entfernen Sie nie eingeklemmtes Schnittgut bei laufendem Schneidmesser. Warten Sie deshalb ab, bis das Schneidmesser stillsteht. Wenn das Schneidmesser stumpf, gebrochen oder verbogen ist ersetzen Sie dieses mit einem Original Ersatzteil.

Arbeiten mit dem Grastrimmer Trimmen Schalten Sie den Grastrimmer auf einer ebenen, bereits gemähten Fläche ein.

Halten Sie den Grastrimmer während des Schneid- vorganges in ausreichendem Abstand vom Körper. Neigen Sie das Gerät leicht nach vorn und führen Sie es mit ruhigen und gleichmäßigen Bewegungen von links nach rechts. Halten Sie das Gerät so, das Schneidwerkzeug immer unterhalb der Taille geführt wird. Die besten Schneidergebnisse erhalten Sie, wenn Sie trockenes Gras schneiden. Nasses Gras lässt sich schlechter schneiden und verursacht schneller Verstopfungen. Schneiden Sie höheres Gras und dichteren Bewuchs stufenweise, so vermeiden Sie Verstopfungen.

Bei Arbeiten am Hang gehen Sie streifenweise vor. Schneiden Sie einen Streifen parallel zum Hang, gehen Sie dann über den gemähten Bereich zurück und schneiden Sie den nächsten Streifen. Beginnen Sie an Mauern, Bäume, Zäune, Rasenkanten oder anderen Hindernissen etwas entfernt vom Hindernis und Arbeiten Sie sich schrittweise vorwärts. Führen Sie den Schneidfaden nicht direkt an Mauern und Steinplatten entlang, da sich sonst der Schneidfaden zu stark abnutzt. Führen Sie das Gerät an Bäumen und Sträuchern so herum, dass die Pflanzen nicht verletzt werden. Passen Sie die Motordrehzahl und die Schneidtiefe den jeweiligen Gegebenheiten an. Ist die Motorumdrehung zu gering kann sich Gestrüpp im Schneidwerkzeug verfangen oder verklemmen. Wenn sich Gras, Gezweig oder andere Gegenstände im Schneidwerkzeug verfangen oder das Gerät ungewöhnlich vibriert, schalten Sie sofort den Motor aus und überprüfen das Gerät. Der Schneidfaden läuft nach dem Ausschalten des Grastrimmers nach. Warten Sie deshalb ab, bis der Faden stillsteht, bevor Sie das Gerät wieder einschalten. Fadennachführung Der Schneidfaden nutzt sich während des Schneidvorganges ab oder er kann reißen, so dass kein Gras mehr geschnitten werden kann. Drücken Sie das Gerät kurz gegen festen Boden. Dadurch wird der Schneidfaden verlängert (ca. 4 cm). Falls der Schneidfaden den maximalen Schneiddurchmesser überschreitet, wird er durch das integrierte Messer in der Schutzhaube gekürzt. Arbeitshinweise Heckenschere

Wann darf ich schneiden? Beachten Sie für das Schneiden von Hecken (auch Wallhecken, Gebüsche, Röhricht und Schilf) die länderspezifische bzw. kommunale gesetzliche Vorschrift. Diese kann von der nachfolgenden abweichen. Zum Schutz von Tieren und brütenden Vögeln ist ein Schneiden (Radikalschnitt) von Hecken, aber auch Gebüsche sowie Röhricht- und Schilfbestände vom 01. März bis zum 30. September nicht erlaubt. Erlaubt sind in dieser Zeit schonende Form- und Pflegeschnitte, bei denen nur der frische Zuwachs der Pflanzen entfernt wird oder Schnitte zur Gesunderhaltung von Bäumen. Ein radikaler Rückschnitt oder Rodung ist ohne Verstoß gegen das Gesetz nur von Oktober bis März möglich. Wann ist der richtige Zeitpunkt zum Schneiden? Achten Sie auf den richtigen Zeitpunkt zum Schneiden, wenn Sie Ihre Hecke nicht unnötig schädigen wollen. Je nach Sorte Ihrer Hecke ist der Zeitpunkt für einen Heckenschnitt unterschiedlich. Empfehlungen: Sommergrüne Hecken erhalten den Rückschnitt kurz vor dem Winter oder bis Ende Februar. Immergrüne Hecken oder Nadelhölzer erhalten den Rückschnitt vor dem ersten Austrieb im Frühjahr (Ende März) oder im Herbst vor dem ersten Frost. Hecken aus blühenden Sträuchern sollten, falls ein Heckenschnitt erforderlich ist, diesen direkt nach der Blüte erhalten. Form- und Pflegeschnitte können bei allen Sorten immer zwischen März und September durchgeführt werden. Beachten Sie auch die Wetterbedingungen: Der Frühjahrsschnitt sollte nicht bei Minusgraden durchgeführt werden, die entstandenen Schnittwunden verheilen sehr schlecht. Außerdem brechen bei Frosttemperaturen die Äste leicht ab. Der geeignete Tag zum Schneiden ist deshalb ein frostfreier und sonniger Tag. Der Sommerschnitt sollte nicht bei zu starker Hitze und Sonnenstrahlung durchgeführt werden, die frisch geschnittenen Triebe trocknen aus und sterben ab. Schneiden Sie deshalb früh am Tag, in den späten Nachmittagsstunden oder an einem bedeckten Tag. Schneiden Sie auch nicht bei zu starkem Regen, die Feuchtigkeit fördert den Befall von Pilzen und Schädlingen. Oder fragen Sie einen Fachmann, der kann Ihnen den richtigen Zeitpunkt für das Schneiden Ihrer Hecke nennen und Ihnen Tipps geben.16 Arbeiten mit der Heckenschere Überprüfen Sie unbedingt vor dem Schneiden, ob sich brütende Vögel oder Wildtiere in der Hecke befinden. Bei brütenden Tieren sollten Sie das Schneiden verschieben, um die Alttiere nicht zu vertreiben. Die Heckenschere mit beiden Händen auf sicheren Abstand vom Körper halten. Halten Sie Kinder, Personen und Tiere von Ihrem Arbeitsbereich fern (min. 15 m Abstand). Verscheuchen Sie vor dem Schneiden Tiere aus der Hecke, um diese nicht zu verletzen. Betreiben Sie die Heckenschere nur mit sicherem Stand. Arbeiten Sie niemals mit der Heckenschere über Schulterhöhe. Schalten Sie die Heckenschere bei einem Standortwechsel aus. Benutzen Sie die Heckenschere nicht zum Aufheben oder Wegschaufeln von Holzstücken oder sonstigen Gegenständen. Beginnen Sie den Schnitt mit laufender Schneideinrichtung. Fassen Sie nie die Schneidvorrichtung während des Betriebes mit den Händen an. Berühren Sie niemals mit laufender Schneideinrichtung Drahtzäune oder den Boden. Einstellung an der Heckenschere Mit der Heckenschere können Sie hohe und breite Hecken, sowie Bodenhecken schneiden. Der Schneideinrichtung (35) ist in einem Arbeitsbereich von 195° verstellbar. Bevor Sie mit dem Schneiden beginnen stellen Sie den Heckenscherenkopf in die richtige Arbeitsposition. Drücken Sie die Rasthebel oben (M) und unten (N) und schwenken Sie den Heckenscherenkopf in die gewünschte Position. Lassen Sie die Rasthebel los. Der Heckenscherenkopf rastet ein. Der maximale Schnittdurchmesser ist abhängig von der Holzart, dem Alter, dem Feuchtigkeitsgehalt und der Härte des Holzes. Kürzen Sie deshalb sehr dicke Zweige vor dem Schneiden der Hecke mit einer Astschere auf die entsprechende Länge.

/ Die Heckenschere kann durch ihre doppel- seitigen Messer vorwärts und rückwärts oder durch Pendelbewegungen von einer zur anderen Seite geführt werden. Schneiden Sie zuerst die Seiten der Hecke. Schneiden Sie die Hecke von unten nach oben. Neigen Sie beim Schneiden die Schneideinrichtung leicht in Richtung der Schneidbewegung. Bewegen Sie sich langsam und kontrolliert vorwärts.

Schneiden Sie die Hecke trapezförmig. Das verhindert ein Verkahlen des unteren Heckenbereiches wegen Lichtmangels. Als Faustregel gilt: Pro Meter Heckenhöhe auf jeder Seite 10 cm Neigung. Das bedeutet für eine 2 m hohe, geschnittene Hecke, die an der Basis z.B. 80 cm breit ist, dass die Krone 40 cm breit sein sollte. Schneiden Sie dann die Oberseite der Hecke. Spannen Sie eine Richtschnur über die Länge der Hecke, wenn Sie die Oberkante der Hecke gleichmäßig stutzen wollen. Schneiden Sie in mehreren Durchgängen, wenn starkes Zurückschneiden nötig ist. Unterbrechen Sie bei längerem Hecken- schneiden öfter die Arbeit und ölen Sie die Schneideinrichtung (35). Das Öl sorgt dafür, dass die Schneideinrichtung leichtgängig ist. Schieben Sie nach Arbeitsende den Messerschutz (14) wieder auf die Schneideinrichtung (35).

Arbeiten mit dem Hochentaster

Halten Sie einen Sicherheitsabstand von 10 m zu oberirdischen Stromleitungen. Verwenden Sie den Hochentaster nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen. Hinweise zur Baumpflege

Zum Schutz von Tieren und brütenden Vögeln sind Pflegeschnitte vom 01. März bis zum 30. September verboten. Wann ist der richtige Zeitpunkt für Baumpflegemaßnahmen? Achten Sie bei Baumpflegeschnitten auf den richtigen Zeitpunkt, wenn Sie Ihre Bäume nicht unnötig schädigen wollen. Empfehlungen für das Zurückschneiden: Winterausgang (Januar – März): Das Beseitigen der Äste im Feinastbereich, fördert einen kräftigen Neuaustrieb und ist relativ schonend für die Bäume. Frühjahr bis Sommeranfang (April-Juni): In der Wachstums- phase wird die Neubildung von Trieben durch ein gemäßigtes Zurückschneiden begünstigt. Pflegeschnitte (das Abschneiden von Totholz) können immer durchgeführt werden. Beachten Sie auch die Wetterbedingungen: Der Frühjahrsschnitt sollte nicht bei Minusgraden durchgeführt werden, die entstandenen Schnittwunden verheilen sehr schlecht. Außerdem brechen bei Frost- temperaturen die Äste leicht ab. Der geeignete Tag zum Schneiden ist deshalb ein frostfreier und trockener Tag. Schneiden Sie auch nicht bei zu starkem Regen, die Feuchtigkeit fördert den Befall von Pilzen und Schädlingen. Oder fragen Sie einen Fachmann, der kann Ihnen den richtigen Zeitpunkt für die Baumpflege nennen und Ihnen Tipps geben.17 Während der Arbeit Sägenrückschlag Was versteht man unter Sägenrückschlag? Sägenrückschlag ist das plötzliche Hoch- und Zurückschlagen des laufenden Hochentasters in Richtung des Bedieners. Dies entsteht, wenn die Führungsschienenspitze das Sägegut (unbeabsichtigt) oder andere feste Gegenstände berührt. die Sägekette an der Führungsschienenspitze klemmt. Der Hochentaster reagiert unkontrolliert und verursacht häufig schwere Verletzungen beim Bediener. Wie kann ich Sägenrückschlag vermeiden? Sägen Sie zur besseren Kontrolle mit der Unterkante der Führungsschiene. Setzen Sie dabei den Hochentaster immer so flach wie möglich an. Nie mit der Führungsschienenspitze sägen. Sägen mit der Oberkante kann einen Sägenrückschlag erzeugen, wenn die Sägekette klemmt oder auf einen festen Gegenstand im Holz trifft. Nur mit laufender Sägekette den Schnitt beginnen.

Den Hochentaster immer fest mit beiden Händen halten. Nur mit korrekt geschärfter und gespannter Sägekette arbeiten. Allgemeines Verhalten beim Entasten Planen Sie vorab einen Fluchtweg vor fallenden Ästen. Dieser Fluchtweg muss frei von Hindernissen sein, um gefahrloses Rückweichen sicherzustellen. Positionieren Sie sich außerhalb des Bereiches von fallenden Ästen. Achten Sie darauf, dass sich jemand in Rufweite aufhält, für den Fall eines Unfalles.

Halten Sie andere Personen fern. Der Sicherheits- abstand beträgt die 2,5-fache Länge des abzusägenden Astes, mindestens jedoch 6 m. Vermeiden Sie abnormale Körperhaltung. Halten Sie jederzeit das Gleichgewicht. Arbeiten Sie nicht mit vorgebeugtem Oberkörper. Betreiben Sie den Hochentaster nur mit sicherem Stand. Halten Sie den Hochentaster leicht rechts vom eigenen Körper. Wechseln Sie regelmäßig die Arbeitsposition, um eine einseitige Arbeitshaltung zu vermeiden. Beenden Sie sofort die Arbeit wenn körperliche Beschwerden auftreten (z. B. Kopfschmerzen, Schwindel, Übelkeit, usw.) - Es besteht eine erhöhte Unfallgefahr! Legen Sie ausreichende Ruhepausen ein. Arbeiten Sie niemals mit gestreckten Armen auf einer Leiter, einem Arbeitsgerüst oder einem Baum stehend. Versuchen Sie nicht, einen bereits vorhandenen Schnitt zu treffen. Benutzen Sie den Hochentaster nicht zum Heben oder Bewegen von Holz. Sägen Sie gesplittertes Holz mit Vorsicht. Es besteht Verletzungsgefahr durch mitgerissene Holzstücke. Achten Sie darauf, dass das Holz frei ist von Fremdkörpern (Nägel usw.). Überlasten Sie die Maschine nicht! Sie arbeiten besser und sicherer im angegebenen Leistungsbereich. Seien Sie am Ende eines Sägeschnittes vorsichtig. Sobald der Hochentaster aus dem Holz tritt, verändert sich die Gewichtskraft. Es besteht Unfallgefahr für Beine und Füße. Entfernen Sie den Hochentaster nur mit laufender Sägekette aus dem Schnitt. Verklemmt sich die Sägekette im Holz, Gerät sofort ausschalten und den Akku herausnehmen. Verwenden Sie einen Keil, um die Führungsschiene wieder frei zu bekommen. Verwenden Sie keine rissigen Sägeketten oder solche, die ihre Form verändert haben. Berühren Sie niemals mit der laufenden Sägekette Drahtzäune oder den Boden. Schalten Sie den Hochentaster zwischen den Schnitten ab, wenn mehrere Schnitte durchgeführt werden. Legen Sie Pausen während des Sägens ein, damit sich der Motor abkühlen kann. Schieben Sie nach Arbeitsende den Messerschutz (22) wieder auf das Schneidwerkzeug (21).

Sägetechniken Schneiden Sie kein dünnes Gehölz oder Schnittholz. Der Hochentaster ist für diese Arbeiten nicht geeignet. Schneiden Sie größere Äste in mehreren Teilstücken ab, um Splittern und Knicken zu vermeiden. Schneiden Sie keine Äste, deren Durchmesser die Schnittlänge des Gerätes übertreffen. Stellen Sie sich nicht direkt unter einen zu sägenden Ast. Achten Sie besonders auf herunterfallende Äste. Achten Sie auch auf zurückschlagende Äste. Tragen Sie immer einen Helm, um sich vor fallenden Ästen zu schützen.

Stufenschnitt Für waagerechte, nicht kopflastige Äste Das Aststück fällt kontrolliert ohne abzukippen nach unten. Setzen Sie den ersten Schnitt von unten, ca. ein Drittel des Astdurchmessers. Der zweite Schnitt erfolgt auf gleicher Höhe wie der erste Schnitt, oder weiter nach innen versetzt (negative Bruchstufe). Entfernen Sie das verbleibende Aststück. Stufenschnittfehler! Wird der Schnitt versetzt nach außen ausgeführt (positive Bruchstufe) und überschnitten, kann der Hochentaster mitgerissen werden.18 Wartung Vor jeder Wartungs- und Reinigungsarbeit Gerät ausschalten Stillstand des Gerätes abwarten Akku entnehmen Tragen Si e Schutzhandschuhe bei Wartungs- und Reinigungsarbeiten im Bereich des Schneidwerkzeuges, um mögliche Verletzungen zu vermeiden. Weitergehende Wartungs- und Reinigungsarbeiten, als die in

esem Kapitel beschrieben, dürfen nur vom Kundendienst durchgeführt werden. Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müss en unbedingt wieder ordnungsgemäß angebracht und überprüft werden. Nur Originalteile verwenden. Andere Teile können zu unv orhersehbaren Schäden und Verletzungen führen. Hinweise zur „Wartung und Reinigung“ des Akkus und Ladegerätes entnehmen Sie bitte den jeweiligen „Betriebsanleitungen“. Wartung - Allgemein Damit eine lange und zuverlässige Nutzung des Gerätes gewährleistet ist, führen Sie die folgenden Wartungsarbeiten regelmäßig aus. Überprüfen Sie das Gerät auf offensichtliche Mängel wie lose Befestigungen verschlissene oder beschädigte Bauteile verbogenes, gebrochenes oder beschädigtes Schneidwerkzeug richtig montierte und intakte Abdeckungen oder Sch utzeinrichtungen Notwendige Reparaturen oder Wartungsarbeiten sind vor dem Eins atz des Gerätes durchzuführen. Ein beschädigtes Schneidwerkzeug muss durch ein neues ersetzt werden. Getriebe schmieren Schmieren Sie das Getriebe alle 25 Betriebsstunden.

n Sie die Fettpresse an den Fetteinfüllstopfen (36) an. Den Fetteinfüllstopfen finden Sie am Getriebegehäuse.

2. Drücken Sie etwas Fett hinein

Verw enden Sie z. B. SHELL ALVANIA RL3 oder ein vergleichbares Fett. Wartung Freischneider / Grastrimmer Schneidmesser (7) Nur mit einem korrekt geschärften und intakten Schneidmesser können Sie sicher und gut arbeiten. Überprüfen Sie deshalb regelmäßig das Schneidmesser, ob es stumpf, verbogen, Risse hat oder beschädigt ist. Stumpfe Schneidmesser lassen Sie durch einen Fachmann/Kundendienst schärfen. Es können beide Seiten des Schneidmessers verwendet werden. Wenden Sie das Schneidmesser einmal und arbeiten Sie mit dem Freischneider weiter, bis beide Seiten des Schneidmessers stumpf sind. Fadenspule (12) wechseln Entfernen Sie Schmutz und Grasreste. Arretieren Sie die Antriebswelle (G) über die Aussparung in der Aufnahme (F). Linksgewinde! Schrauben Sie die Fadenspule (12) ab (G) und schrauben Sie eine neue Fadenspule auf. Fadenmesser (37) schärfen bzw. erneuern Verwenden Sie kein ungeschärftes bzw. beschädigtes Fadenmesser. Ein beschädigtes Fadenmesser muss durch ein neues ersetzt werden. Schrauben Sie das Fadenmesser (37) ab. Spannen Sie das Fadenmesser in einen Schraubstock und schärfen Sie es mit einer Flachfeile. Achten Sie darauf, dass Sie den Winkel des Messers nicht verändern und nur in eine Richtung feilen. Feilen Sie vorsichtig. Schrauben Sie das Fadenmesser wieder an. Die Schrauben nicht zu stark anziehen. Wartung Heckenschere Schneideinrichtung (35) Überprüfen Sie regelmäßig

die Verschraubungen der Schneideinrichtung, ob diese

st sind. Lockere Verschraubungen verursachen ei

nbefriedigendes Schnittergebnis, weil die Messer nich

mehr r ichtig schließen können

Verletzungsgefahr! Lockere Verschraubungen können sich während der Arbeit lösen und es kann zu Schnittverletzungen kommen. die Messer auf Kerben. Zu viele Kerben erschweren die Arbeit, weil die Messer stumpf sind. Außerdem beschä digen

ese Kerben das Gehö lz. Lassen Sie die Messer von einem Fachmann schärfen. die Schneideinrichtung auf verbogene, gebrochene oder beschädigte Mess er.19 Wartung Hochentaster Regulieren der Kettenschmierung Die Kettenschmierung ist ab Werk eingestellt. Je nach Holzarten und Arbeitstechniken kann die Ölmenge variieren und muss korrigiert werden. Regulieren Sie die Kettenschmierung über die Einstellschraube (O), die sich unter dem Gerät befindet. Gegen den Uhrzeigersinn groß e Ölmenge (MAX) Mit dem Uhrzeigersinn kleine Ölmenge (MIN) Die Kettenschmierung ist richtig eingestellt, wenn die Sägekette während des Betriebs Öl abschleudert. Sägekette (21) und Führungsschiene (20) Sägekette und Führungsschiene sind großer Verschleißbeanspruchung ausgesetzt. Wechseln Sie Sägekette und Führungsschiene umgehend aus, wenn die einwandfreie Funktion nicht gewährleistet ist, „ Montage Führungsschiene und Sägekette“. Schärfen der Sägekette Nur mit einer scharfen und sauberen Sägekette können Sie sicher und gut arbeiten. Beschädigte oder falsch geschärfte Sägeketten erhöhen die Rückschlaggefahr!Eine Sägekette muss geschärft werden, wenn anstatt Sägespäne nur noch Holzstaub ausgeworfen wird der Hochentaster während des Schneidens durch das Holzgedrückt werden muss. Für den unerfahrenen Benutzer: Lassen Sie die Säge- kette von einem Fachmann/Kundendienst schärfen. Sie können Ihre Sägekette aber auch mit unseren Kettenschärfgeräten KSG 104 (Artikel-Nr.: 302230) oder KSG 220 A (Artikel-Nr.: 302360) selbst schärfen. Sägekettentyp 3/8“ LP.043x39 Tiefenbegrenzerabstand T 0,64 mm (.25“) Schärfwinkel α 25°Brustwinkel β 60°Feilhaltewinkel 10°Kettenrad (30) Die Beanspruchung des Kettenrades (30) ist besonders groß. Überprüfen Sie die Zähne des Kettenrades regelmäßig auf Abnutzung oder Beschädigung. Ein abgenutztes oder beschädigtes Kettenrad vermindert die Lebensdauer der Sägekette und sollte deswegen unverzüglich vom Kundendienst ausgetauscht werden. Reinigung Reinigung - Allgemein

Reinigen Sie das Gerät nach jedem Gebrauch sorgfältig, damit die einwandfreie Funktion erhalten bleibt. Wasser, Lösungsmittel und Poliermittel dürfen nicht verwendet werden. Achten Sie darauf, dass die Lüftungsschlitze für die Motorkühlung frei sind (Gefahr der Überhitzung). Reinigen Sie das Gehäuse mit einer weichen Bürste oder nem trockenen Lappen Reinigen Sie die Kontaktstecker im Akku-Schacht mit einemweichen Pinsel. Das Gerät nicht mit fließendem Wasser oder einem Hoch- druckreiniger reinigen Halten Sie die Handgriffe frei von Öl und Fett. Verwenden Sie für die Kunststoffteile keine Lösungsmittel (Benzin, Alkohol, usw.), da diese die Kunststoffteilebeschädigen können

Reinigung Freischneider / Grastrimmer Entfernen Sie nach Arbeitsende Gras, Schmutz,Pflanzenreste und Feuchtigkeit (Pflanzensaft) mit einerBürste oder einem feuchten Lappen aus dem Bereich desSchneidwerkzeuges und der Schutzhaube. Reinigung Heckenschere Entfernen Sie nach Arbeitsende Schmutz, Pflanzenresteund Feuchtigkeit (Pflanzensaft) mit einer Bürste oder einemLappen aus der Schneideinrichtung (35)

Reinigen Sie die Messer nie mit Wasser. Korrosionsgefahr! Hartnäckiger Schmutz und Harzrückstände können mit einem geeigneten Reinigungsmittel (z.B. Harzlöser) gelöstwerden. Sprühen Sie Vorder- und Rückseite der Schneid-einrichtung gut ein. Lassen Sie die Heckenschere kurzlaufen, damit sich das Mittel in den Zwischenräumenverteilen kann Nach kurzer Einwirkzeit die Schneideinrichtung mit einemLappen abtrocknen. Sprühen Sie anschließend ein umweltfreundlichesPflegeöl auf Vorder- und Rückseite der Schneideinrichtung. Lassen Sie die Heckenschere kurz laufen, damit sich das Öl in den Zwischenräumen verteilen kann. Das Öl sorgt dafür, dass die Heckenschere immer leichtgängig ist. Auch verhindert das Öl ein Rosten an den Stellen, die Sie nicht abtrocknen können. Eine nicht gereinigte und geölte Schneideinrichtung kann heiß laufen und das Gerät beschädigen.20 Reinigung Hochentaster Demontieren Sie nach längerer Einsatzdauer (1 – 3 Stunden) die Abdeckung (17), die Führungsschiene (20) und die Kette (21) und reinigen Sie sie mit einer Bürste. Säubern Sie die Sägekette bei starker Verschmutzung mit einem handelsüblichen Kettenreiniger. Säubern Sie den Ölflusskanal (K) mit einem sauberen Lappen oder einem Pinsel. Befreien Sie das Kettenrad (30) und den Kettenspannzapfen (J) mit einer Bürste von allen Anhaftungen. Reinigen der Führungsschiene Kontrollieren und reinigen Sie regelmäßig: die Ölaustrittöffnungen (I) und den Führungsschlitz (P) der Führungsschiene. Entfernen Sie Grat, der sich gebildet ha t, mit einer Flac hfeile und Schleifleinen. Wenden Sie die Führungsschiene (20) nach jedem Kettenwechsel / Kettenschärfen, um eine einseitige Abnutzung zu vermeide

Transport Vor jedem Transport Ger ät ausschalten Stillstand des Schneidwe rkzeuges abwarten

/ Um Verletzungen oder Beschädigungen zu vermeiden, sichern Sie das Schneidwerkzeug (7/21/35

gen Berühren mit dem Transportschutz (8/14/22). Tragen Sie das Gerät ausbalanciert am Schaft oder hängend am Tragegurt. Halten Sie dabei das Schneidwerkzeug nach hinten

Tra nsportieren Sie das Gerät im KFZ nur im Koffe rraum

er einer separaten Transportfläche. Sie können das Gerät auch platzsparend lagern, indem Sie die Aufsteckwerkzeuge von der Antriebseinheit trennen. Beim Verladen das Gerät nicht werfen. Sichern Sie da

rät gegen Umkippen und Beschädigung en.

erprüfen Sie das Gerät auf Beschädigungen, wenn es beim Transport harten Stößen ausgesetzt wurde. Für die Heckenschere gilt: Die Schneideinrichtung (35) kann platzsparend zusammen- geklappt werden. Drücken Sie die Rasterhebel (M/N) und klappen Sie den Heckenscherenkopf nach hinten, parallel zum Schaft. Hinweise zum „Transport“ des Akkus und des Lade- gerätes entnehmen Sie bitte den jeweiligen „Betriebs- anleitungen“. Lagerung Vor jeder Lag erung Gerät ausschalten Stillstand des Schneidwe rkzeuges abwarten

ku entnehmen Beachten Sie vor jeder Lagerung folgendes, um die Lebensdauer des Gerätes zu verlängern und ein leichtgängiges Bedienen zu gewährleisten: Entnehmen Sie den Akku Führen Sie eine gründliche Reinigung und Wartung durc

Behandeln Sie alle beweglichen Teile mit einem umweltfreundlichen Öl. Bewahren Sie unbenutzte Geräte an einem trockenen, ver- schlossenen Ort, der vor Frost geschützt ist, außerhalb de

Reichweite von Kindern und unbefugter Personen auf. Sichern Sie das Schneidwerkzeug (7/21/35) mit dem Transportschutz (8/14/22). Sie können das Gerät auch platzsparend lagern, indem Sie

e Aufsteckwerkzeuge von der Antriebseinheit trennen. Die Antriebseinheit (1) kann auf gehangen werden. Hierfür ist im Gehäuse an der Unterseite eine Aufhängeöffnung vorhanden. Damit kein Schmutz in den Schaft gelangen kann, stecken Sie die Schutzkappe (38) auf das Schaftende. Für den Freischneider / Grastrimmer gilt: Stellen oder legen Sie das Gerät zur Lagerung nicht auf der Schutzhaube ab, um Verformungen an der Schutzhaube zu vermeide

Am besten bewahren Sie das Gerät hängend auf. Für den Hochentaster gilt Entfernen Sie das Öl aus dem Öltank (Hochentaster). Einige Kettenöle neigen nach längerer Zeit zur Verkrustung. Deswegen sollte das Ölsystem vor einer längeren Lagerung mit einem handelsüblichen Kettensägenreiniger durchgespült werden. Füllen Sie den Reiniger bis zur Hälfte (ca. 50 ml) in den Öltank. Verschließen Sie den Tank. Schalten Sie den Hochentaster ohne montierte Führungsschiene und Kette solange ein, bis der ganze Reiniger aus der Ölöffnung des Hochentasters ausgetreten ist. Legen Sie die Sägekette nach dem Reinigen kurz in ein Ölbad und wickeln sie anschließend in ei

Hinweise zur „Lagerung“ des Akkus und Ladegerätes entnehmen Sie bitte den jeweiligen „Betriebsanleitungen“. Garantie Bitte beachten Sie die beiliegende Garantieerklärung.21 Technische Daten Antriebseinheit Typ AMGS-AE 40 Baujahr Siehe letzte Seite Geeignet für Akku-Typ Li-Ion 36 V Geeignet für Akku- Kapazität 2000 mAh oder 4000 mAh Leerlaufdrehzahl n

Gemessener Schallleistungspegel L

95,8 dB (A) (nach Richtlinie 2000/14/EG) Garantierter Schallleistungspegel L

96 dB (A) (nach Richtlinie 2000/14/EG) Schalldruckpegel L

93,6 dB (A) Mess-Unsicherheitsfaktor K 3,0 dB (A) Gewicht (ohne Akku und Aufsteckwerkzeuge) 2,2 kg Freischneider / Grastrimmer Typ AMGS-FG Max. Drehzahl Schneidgarnitur 5450 min

Max. Drehzahl Schneidgarnitur 7000 min

Schnittdurchmesser Freischneider / Grastrimmer Ø 255 x 1,4 mm x 3 Zähne / Ø 330 mm - Doppelfaden Hand-Arm Vibration (Mess-Unsicherheitsfaktor K) Freischneider 4,13 m/s

(K = 1,5 m/s²) Hand-Arm Vibration (Mess-Unsicherheitsfaktor K) Grastrimmer 5,7 m/s² (K = 1,5 m/s²) Gewicht (ohne Akku) 3,7 kg Heckenschere Typ AMGS-HS Max. Motordrehzahl mit Schneidwerkzeug 1150 min

Max. Motordrehzahl mit Schneidwerkzeug 1500 min

Max. Schnittlänge 395 mm Schwertlänge 420 mm Hand-Arm Vibration (Mess-Unsicherheitsfaktor K) 2,5 m/s² (K = 1,5 m/s²) Gewicht (ohne Akku) 4,2 kg Hochentaster Typ AMGS-HE Max. Sägekettengeschwindigkeit 7 m/s Max. Sägekettengeschwindigkeit 9 m/s Führungsschiene (Schwert) 10 inch Max. Schnittlänge 203 mm Sägekettentyp 3/8“ LP.043x39 Teilung / Treibgliedstärke 9,525 mm (3/8“) / 1,1 mm (.043“) Kettenrad 7 x 9,525 mm Kettenöltank 130 ml Hand-Arm Vibration (Mess-Unsicherheitsfaktor K) 2,5 m/s

Gewicht (mit Verlängerung, ohne Akku) 4.4 kg „Technische Daten“ des Akkus und Ladegerätes entnehmen Sie bitte den jeweiligen „Betriebsanleitungen“. Technische Änderungen vorbehalten!22 Mögliche Störungen Vor jeder Störungsbeseitigung Gerät ausschalten Stillstand des Schneidwe rkzeuges abwarten Schutzhand schuhe tragen Akku herausnehmen Nach jeder Störungsbeseitigung alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen. Störung - Allgemein Mögliche Ursache Beseitigung Gerät läuft nach Einschalten nicht

Akku leer Akku laden Akku nicht richtig eingesetzt Akku richtig einsetzen Akku zu kalt /zu heiß (45°) Akku auf Raumtemperatur erwärmen lassen. Akku abkühlen lassen Akku, Motor oder Schalter defekt Akku, Motor oder Schalter von einer konzessionierten Elektrofachkraft oder vom Kundendienst überprüfen / reparieren lassen, bzw. durch Originalersatzteile ersetzen lassen Gerät arbeitet nicht mit voller Leistung Akku schwach Akku laden Akku defekt wenden Sie sich bitte an den Kundendienst Gerät arbeitet mit Unterbrechungen Ein-/Ausschalter defekt wenden Sie sich bitte an den Kundendienst Interner Fehler wenden Sie sich bitte an den Kundendienst Schnittdauer pro Akku-Ladung zu gering Akku nicht vollständig geladen Akku laden Akku hat Lebensdauer überschritten Akku austauschen Betriebsmodus nicht wählbar Umschalttasten Schnell- / Langsam defekt wenden Sie sich bitte an den Kundendienst Gerät schaltet von selbst ab Akku zu heiß (45 °C) Akku abkühlen lassen Akkuladestand zu niedrig Akku laden Störung - Freischneider Mögliche Ursache Beseitigung Der Freischneider arbeitet nicht mit voller Leistung Schneidmesser stumpf oder beschädigt Gerät ist überlastet, da Gras zu hoch Schneidmesser schärfen lassen oder ersetzen Gras stufenweise schneiden Der Freischneider läuft unruhig, vibriert stark Befestigungsmutter des Schneidmessers ist lose Befestigungsmutter festziehen Schneidmesser nicht richtig montiert Schneidmesser richtig montieren, es ist darauf zu achten, dass das Schneidmesser richtig in der Aufnahme der Schutzabdeckung liegt Schneidmesser beschädigt Schneidmesser ersetzen Schneidmesser / -kopf / Gerät verschmutzt Reinigen Störung - Grastrimmer Mögliche Ursache Beseitigung Der Grastrimmer arbeitet nicht mit voller Leistung Schneidfaden zu kurz/abgebrochen Gerät ist überlastet, da Gras zu hoch Schneidfaden nachführen Gras stufenweise schneiden Der Schneidfaden wird nicht nachgeführt Fadenspule leer Verwickelter Schneidfaden Fadenspule auswechseln Schneidfaden neu aufwickeln Der Grastrimmer läuft unruhig, vibriert stark Grasrückstände zwischen Fadenspule und Schutzhaube Grasrückstände entfernen23 Störung – Heckenschere Mögliche Ursache Beseitigung Die Heckenschere läuft unruhig, vibriert stark Schneideinrichtung schadhaft Befestigung der Schneideinrichtung hat sich gelöst wenden Sie sich bitte an den Kundendienst Schneideinrichtung der Heckenschere wird heiß Fehlende Schmierung → Reibung Zu geringes Gleitspiel Schneideinrichtung ist stumpf Ölen der Schneideinrichtung Gleitspiel einstellen Schneideinrichtung schärfen lassen Störung - Hochentaster Mögliche Ursache Beseitigung Der Hochentaster zupft, vibriert oder sägt nicht

Kette stumpf Kette verschlissen Fehlende Kettenspannung Kette nicht richtig montiert (Zähne zeigen in die falsche Richtung) Kette nachschleifen lassen oder austauschen Kette austauschen Kettenspannung überprüfen und einstellen Kette neu montieren Sägekette wird heiß Kein Öl im Tank Ölflusskanal verstopft Kettenspannung zu hoch Kette stumpf Öl nachfüllen Ölflusskanal reinigen Kettenspannung einstellen Kette nachschleifen lassen oder austauschen Keine Sägekettenschmierung Kein Öl im Tank Ölflusskanal verstopft Öl nachfüllen Ölflusskanal reinigen

Bei weiteren Fehlfunktionen setzten Sie sich bitte mit unserem Kundendienst in Verbindung.

Bei Fragen Telefon: 0 82 22 / 41 13 – 0 0 82 22 / 41 13 – 613 – 605 – 622 – 607 – 625 Wartungs- und Reinigungsplan Wartungsarbeiten vor jedem Gebrauch Nach jedem Gebrauch Alle 8 Std. alle 25 Std. bei Bedarf/ Beschädigung jede Saison Akku kontrollieren

Schneidmesser ersetzen

Fadenmesser ersetzen

Schneideinrichtung justieren

Schneideinrichtung schmieren

Führungsschiene überprüfen

Kettenrad Überprüfen

- Auswechseln lassen

Sägekettenspannung überprüfen

Sägekette überprüfen

Kettenschmierung prüfen

Sicherheitsaufkleber ersetzen
