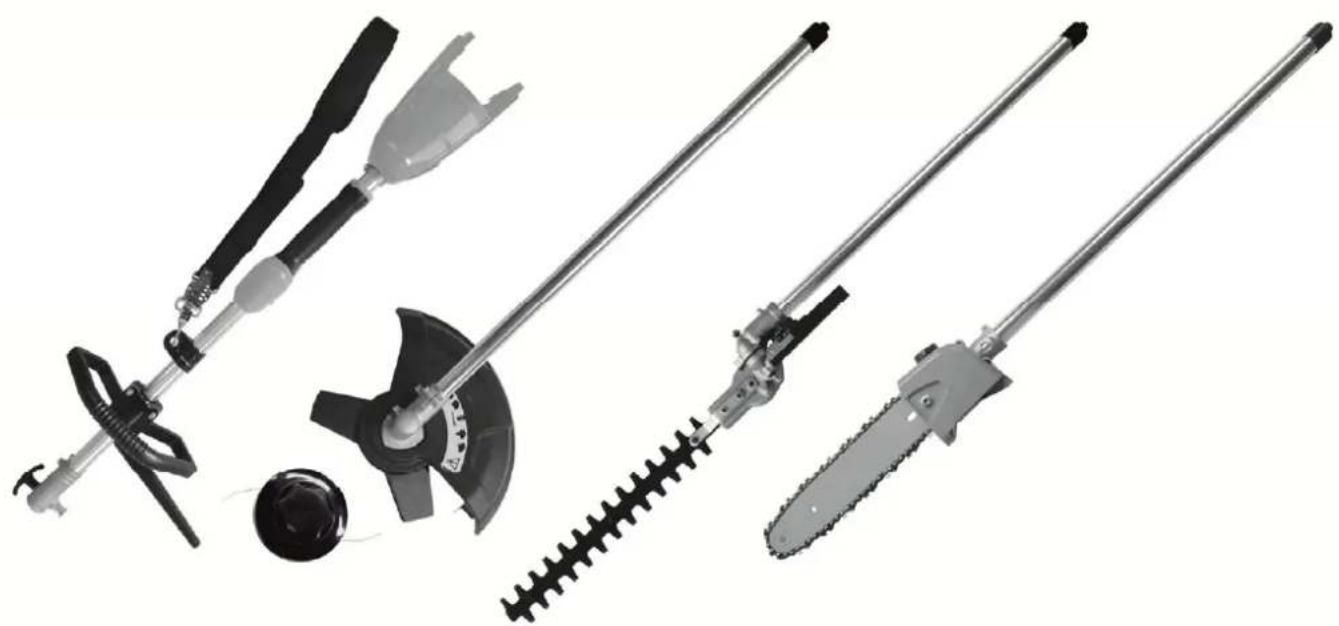

Typ produktu	Viacfunkčná bezdrôtová záhradná súprava (krovinorez, vyžínač trávnikov, nožnice na živý plot, píla na výšku)
Značka	ATIKA
Model	AMGS 40
Napätie batérie	36 V Li-ion
Voľnobežné otáčky (voľnobeh)	7250 ot./min (pomalé) / 9300 ot./min (rýchle)
Zaručená hladina akustického výkonu	96 dB(A)
Hmotnosť pohonnej jednotky	2,2 kg (bez batérie a náradia)
Hmotnosť krovinorezu/vyžínača	3,7 kg (bez batérie)
Hmotnosť nožníc na živý plot	4,2 kg (bez batérie)
Hmotnosť píly na výšku	4,4 kg (s predlžovacou tyčou, bez batérie)
Priemer rezu krovinorezu (nôž)	255 mm
Priemer rezu vyžínača (struna)	330 mm
Dĺžka rezu nožníc na živý plot	395 mm
Dĺžka noža nožníc na živý plot	420 mm
Dĺžka rezu píly na výšku	203 mm (10 palcov)
Typ reťaze píly	3/8" LP .043x39
Kapacita olejovej nádržky reťaze	130 ml
Kompatibilná batéria	AP 40-200 (2,0 Ah) alebo AP 40-4000 (4,0 Ah) - nie sú súčasťou balenia
Kompatibilná nabíjačka	ALG 40-1800 - nie je súčasťou balenia
Hlavné funkcie	Kosenie krovin, vyžínač (struna), nožnice na živý plot, orezávanie (píla na výšku)
Rýchlosti	2 voliteľné rýchlosti (pomalá/rýchla)
Bezpečnosť	Blokovanie spustenia, automatické vypnutie pri vybití batérie, ochrana proti preťaženiu
Údržba	Mazanie prevodovky každých 25 h; čistenie po každom použití; brúsenie noža/reťaze podľa potreby
Súčasťou balenia	Rezný nôž, strunová cievka, vodiaca lišta a reťaz, ochranné prvky, popruh, rukoväť, kľúče
Záruka	Záruka výrobcu podľa priloženého vyhlásenia

Často kladené otázky - AMGS 40 ATIKA

Aké typy batérií môžem použiť s vyžínačom ATIKA AMGS 40?

Zariadenie pracuje s Li-ion batériami 36 V z radu AP 40. Kompatibilné modely sú AP 40-200 (2,0 Ah) a AP 40-4000 (4,0 Ah). Batéria nie je súčasťou balenia a musí sa zakúpiť samostatne, rovnako ako nabíjačka ALG 40-1800.

Ako zmeniť rýchlosť otáčania?

Môžete si vybrať medzi dvoma rýchlosťami pomocou prepínača rýchlosti (označenie 34). Prepínač presuňte do dolnej polohy pre pomalú rýchlosť (7250 ot./min) a do hornej polohy pre rýchlu rýchlosť (9300 ot./min). Výkon v chode je pri pomalej rýchlosti znížený na úsporu batérie.

Ako zostaviť krovinorez/ rezný nôž?

Používajte ochranné rukavice. Najprv nasaďte ochranný kryt (5) na puzdro, potom umiestnite ochranný kryt (6), rezný nôž (7), dištančnú podložku (9) a uzáver (10). Naskrutkujte upevňovaciu maticu M10 (11) proti smeru hodinových ručičiek na hnacie hriadele. Zablokujte hriadeľ montážnym kľúčom a dotiahnite maticu. Pozor: ľavý závit.

Ako používať vyžínač so strunou?

Nasuňte strunovú cievku (12) na hnacie hriadele. Struna sa automaticky predlžuje jemným poklepaním cievky o zem. Vstavaný nôž na strunu v ochrannom kryte odreže prebytok. Pre optimálny výsledok pracujte so suchou trávou a vyhýbajte sa tvrdým prekážkam.

Aké sú základné bezpečnostné pokyny pre nožnice na živý plot?

Vždy používajte rukavice, ochranné okuliare a protihlukovú prilbu. Držte zariadenie oboma rukami, osoby a zvieratá udržiavajte vo vzdialenosti najmenej 5 m. Nepracujte nad úrovňou ramien ani na rebríku. Pred strihaním skontrolujte, či sa v živom plote nenachádzajú hniezdiace vtáky.

Ako napnúť reťaz píly na výšku?

Zastavte zariadenie a vyberte batériu. Povoľte upevňovaciu maticu (17a) maximálne o jednu otáčku. Mierne nadvihnite špičku vodiacej lišty a otáčajte nastavovacou skrutkou napínača (31) v smere hodinových ručičiek, kým sa reťaz nedá zdvihnúť o 3 až 4 mm v strede lišty. Skontrolujte, či sú články správne v drážke, potom maticu dotiahnite.

Ako skontrolovať mazanie reťaze?

Spustite pílu na výšku a nasmerujte špičku vodiacej lišty na kus kartónu alebo papiera asi 20 cm od zeme. Ak sa objaví stopa oleja, automatické mazanie funguje správne. V opačnom prípade skontrolujte hladinu oleja v nádržke (kapacita 130 ml) a v prípade potreby vyčistite olejový kanál.

Čo robiť, ak zariadenie neštartuje?

Najprv skontrolujte, či je batéria nabitá a správne vložená. Ak je batéria príliš horúca alebo príliš studená (>45°C), nechajte ju vrátiť na izbovú teplotu. Ak problém pretrváva, batéria, motor alebo spínač môžu byť chybné; kontaktujte servisné stredisko.

Ako čistiť nožnice na živý plot po použití?

Zastavte zariadenie, vyberte batériu a počkajte, kým sa čepele úplne zastavia. Odstráňte zvyšky rastlín kefou alebo handrou. Na zabránenie korózii nepoužívajte vodu. V prípade potreby naneste odstraňovač živice, potom namazač rezacie zariadenie ekologickým olejom na údržbu.

Aké príslušenstvo je súčasťou balenia?

Balenie obsahuje: pohonnú jednotku, rukoväť, popruh, kryt, rezný nôž, strunovú cievku, vodiacu lištu a reťaz píly na výšku, ochranné prvky na prepravu, nožnice na živý plot, pílu na výšku s predlžovacou tyčou, vrecko s príslušenstvom (kľúče, skrutkovač), montážny list a návod na použitie. Batéria a nabíjačka nie sú súčasťou balenia.

NÁVOD NA OBSLUHU AMGS 40 ATIKA

Originálný návod na použitie - Sada záhradníckych prístrojov s akumulátorom

Seite 3

Page 24

Page 44

Str. 65

Side 85

Pagina 105

Blz. 126

Stronie 147

Pagina 168

Sidan 189

Strana 209

Zde a tímto prohlašujeme

Altrad Lescha Atika GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany

⚠️ Šrouby príliš neutahujte.

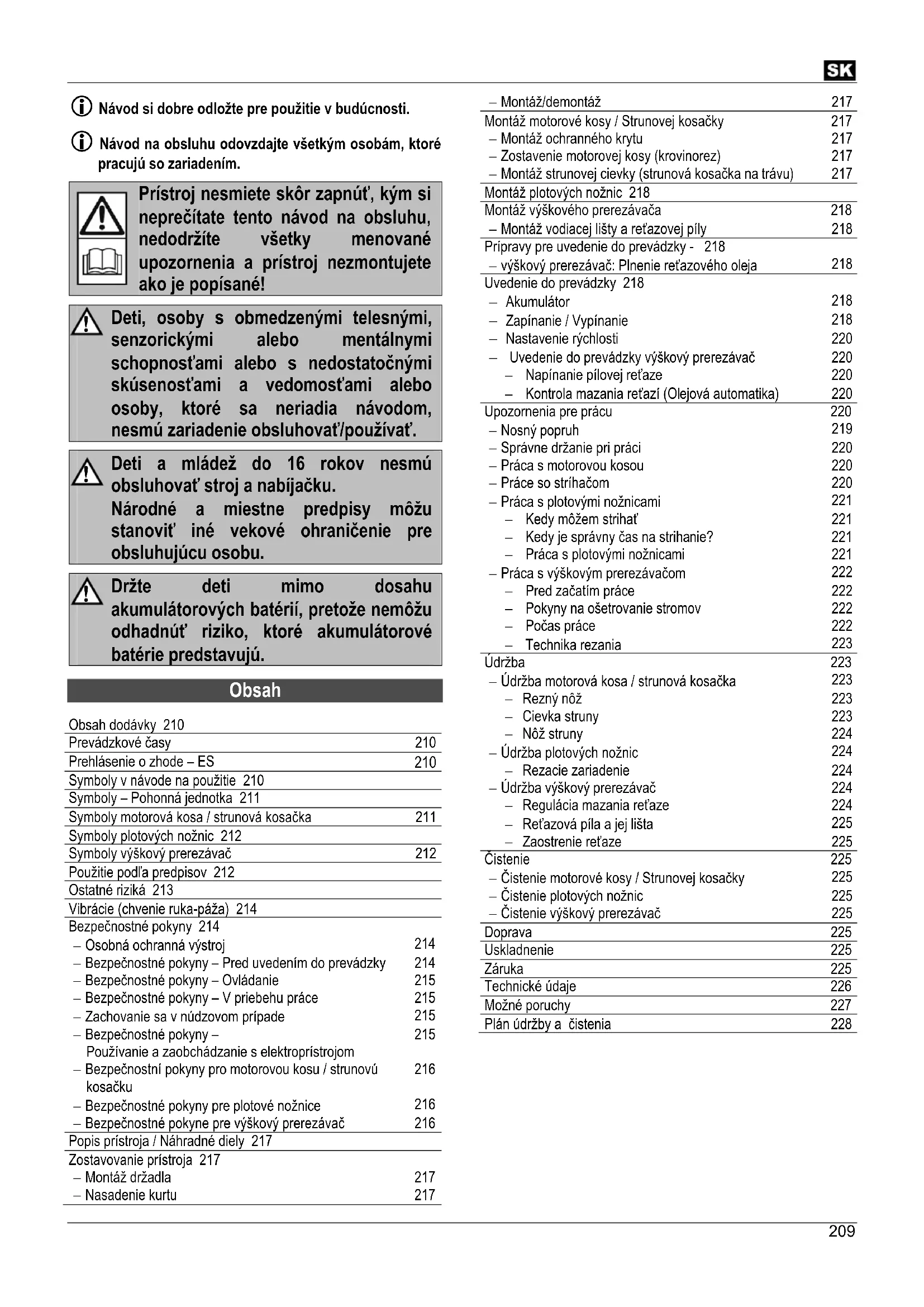

i Návod si dobre odložte pre použitie v budúcnosti.
Návod na obsluhu odovzdajte všetkým osobám, ktoré pracujú so zariadením.

Prístroj nesmiete skôr zapnút', kým si neprečítate tento návod na obsluhu, nedodržite všetky menované upozornenia a prístroj nezmontujete ako je popísané!

Deti, osoby s obmedzenými telesnými, senzorickými alebo mentálnymi schopnost'ami alebo s nedostatočnými skúsenost'ami a vedomost'ami alebo osoby, ktoré sa neriadia návodom, nesmú zariadenie obsluhovat'/používat'.

Deti a mládež do 16 rokov nesmú obsluhovat' stroj a nabíjačku. Národné a miestne predpisy môžu stanovit' iné vekové ohraničenie pre obsluhujúcu osobu.

Držte deti mimo dosahu akumulátorových batérií, pretože nemôžu odhadnút' riziko, ktoré akumulátorové batérie predstavujú.

Obsah

Obsah dodávky 210
Prevádzkové časy	210
Prehlásenie o zhode – ES	210
Symboly v návode na použitie 210
Symboly – Pohonná jednotka 211
Symboly motorová kosa / strunová kosačka	211
Symboly plotových nožnic 212
Symboly výškový prerezávač	212
Použitie podľa predpisov 212
Ostatné riziká 213
Vibrácie (chvenie ruka-páža) 214
Bezpečnostné pokyny 214
– Osobná ochranná výstroj	214
– Bezpečnostné pokyny – Pred uvedením do prevádzky	214
– Bezpečnostné pokyny – Ovládanie	215
– Bezpečnostné pokyny – V priebehu práce	215
– Zachovanie sa v núdzovom prípade	215
– Bezpečnostné pokyny –Používanie a zaobchádzanie s elektroprístrojom	215
– Bezpečnostní pokyny pro motorovou kosu / strunovúkosačku	216
– Bezpečnostné pokyny pre plotové nožnice	216
– Bezpečnostné pokyne pre výškový prerezávač	216
Popis prístroja / Náhradné diely 217
Zostavovanie prístroja 217
– Montáž držadla	217
– Nasadenie kurtu	217

– Montáž/demontáž	217
Montáž motorové kosy / Strunovej kosačky	217
– Montáž ochranného krytu	217
– Zostavenie motorovej kosy (krovinorez)	217
– Montáž strunovej cievky (strunová kosačka na trávu)	217

Montáž plotových nožnic 218
Montáž výškového prerezávača	218
– Montáž vodiacej lišty a reťazovej píly	218
Prípravy pre uvedenie do prevádzky - 218
– výškový prerezávač: Plnenie reťazového oleja	218

Uvedenie do prevádzky 218
- Akumulátor	218
- Zapínanie / Vypínanie	218
- Nastavenie rýchlosti	220
- Uvedenie do prevádzky výškový prerezávač	220
- Napínanie pilovej reťaze	220
- Kontrola mazania reťazí (Olejová automatika)	220

Upozornenia pre prácu	220
– Nosný popruh	219
– Správne držanie pri práci	220
– Práca s motorovou kosou	220
– Práce so stríhačom	220
– Práca s plotovými nožnicami	221
– Kedy môžem strihat	221
– Kedy je správny čas na strihanie?	221
– Práca s plotovými nožnicami	221
– Práca s výškovým prerezávačom	222
– Pred začatím práce	222
– Pokyny na ošetrovanie stromov	222
– Počas práce	222
– Technika rezania	223

▶ kompletnost'
▶ príp. poškodenia dopravou

Zistené nedostatky oznámte ihned' svojmu predajcovi či výrobcovi. Neskoršie reklamácie nebudú uznané.

• Záručé prehlásenie

Nasledujúce diely nie sú obsahom dodávky. Toto príslušenstvo si môžete zadovážit u vášho predajcu alebo u výrobcu:

Pred uvedením náradia do prevádzky dbajte prosím na štátno-právne (regionálne) predpisy pre ochranu proti hluku.

Určitej hlukovej záťaži, ktorú spôsobuje toto zariadenie, sa nedá zabrániť. Práce sprevádzané intenzívnym hlukom vykonávajte v prípustných časoch určených na takéto práce. Prípadne sa riadťe časmi odpočinku a pracovnú dobu obmedzte na vykonanie najnutnejších prác. Pre vašu osobnú ochranu a ochranu osôb nachádzajúcich sa v blízkosti je potrebné nosit’ vhodnú ochranu sluchu.

Prehlásenie o zhode – ES

Č. (S-No.): 13641

podl'a smernice ES:

2006/42/ES

Prehlasujeme

Altrad Lescha Atika GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany

na vlastnú zodpovednosť, že výrobok

Sada záhradníckych prístrojov s akumulátorom AMGS 40

zodpovedá daným požiadavkám ES smerníc a ustanoveniam nasledujúcich smerníc:

2014/30/EU a 2000/14/EU.

Následujúcie normy boli použité:

EN 60335-1:2012+A11:2014+A13:2017;

EN 50636-2-91:2014; EN ISO 11806-1:2011.

EN 60745-1:2009+A11:2010, EN 60745-2-15:2009+A1

EN ISO 11680-1:2011, EN 55014-1:2017, EN 55014-2:2015

Hodnoty shody sa riadia podla: 2000/14/EU - Príloha V

Nameraná hladina hluku LWA 95,8 dB (A).

Zaručená hladina hluku L _WA 96 dB (A).

Splnomocnená osoba pre technické podklady:

Vedenie odd. konštrukcie

Hroziace nebezpečenstvo alebo nebezpečná situácia. Nerešpektovanie tohto pokynu môže mať za následok zranenia alebo hmotné škody.

Dôležité pokyny pre primerané zaobchádzanie. Nerešpektovanie týchto pokynov môže viest' k poruchám.

Pokyny pre užívatel'a. Tieto upozornenia Vám pomôžu využit' optimálne všetky funkcie.

Dôležité pokyny pre ekologické zaobchádzanie v práci s pílou. Nedodržanie týchto pokynov vedie ku škodám prírodného prostredia.

Význam symbolov na akumulátorových batériách a nabíjacom prístroji je vysvetlený v príslušných návodoch na použitie.

Výrobok zodpovedá daným specifickým požiadavkám EU smernic pre tyto produkty.

Elektrické prístroje nepatria do domového odpadu.

Pre prístroje, príslušenstvo a balenie zaistite recykláciu, ktorá nezaťažuje životné prostredie.

Podľa smernice EU 2012/19/EU o elektro- a elektronických starých prístrojoch, nieje potrebné tieto prístroje jednotlivo zhromažďovať a dodat’ k ekologickej recyklácii.

Garantovaný prah akustického výkonu LWA 96 dB (A), podľa 2000/14/EG.

Varovanie! Krovinorez/trávny strihač môže spôsobit' vážne poranenia!

Pred uvedením prístroja do prevádzky prečítat' a dbat' na návod na použitie a bezpečnostné pokyny.

Nebezpečenstvo vyplývajúce z odstredených častí pri zapnutom motore – nezúčastnené osoby, domáce a úžitkové zvieratá sa nesmú zdržiavať v nebezpečnom priestore.

Deti, osoby a zvieratá držte mimo svojho pracovného priestoru. Minimálny bezpečný odstup je 15 m.

Vytiahnite akumulátor

Nebezpečie spätného úderu!

Dávajte pozor, aby rezacia hlava neprišla počas rozbehu a prevádzky do kontaktu s cudzími predmetmi.

Nebezpečenstvo poranenia nôh pri dotyku s bežiacím rezným ústrojenstvom na nechránenom mieste stroja.

Noste ochrannú helmu, ak hrozí nebezpečenstvo padajúcich častí.

Noste ochranu očí a sluchu.

Noste ochranné rukavice.

Nepoužívajte pílové listy

Pozor! Rezací nástroj sa po vypnutí prístroja ešte niekol'ko sekúnd otáča. Ruky a nohy držte v bezpečnej vzdialenosti od rezacieho nástroja a čakajte, kým sa úplne nezastaví.

Varovanie! Plotové nožnice môžu spôsobit' závažné poranenia!

Pred uvedením prístroja do prevádzky prečítať a dbať na návod na použitie a bezpečnostné pokyny.

Používajte pri práci ochrannú helmu, ochranné okuliare a ochranné slúchadlá.

Noste ochranné rukavice.

Nedotýkajte sa pohybujúcich sa rezných nožov. Zaseknutý rezaný materiál odstraňujte až po vypnutí náradia.

Deti, osoby a zvieratá držte mimo svojho pracovného priestoru. Minimálny bezpečný odstup je 5 m.

Vytiahnite akumulátor

Oheň, otvorené svetlo a fajčenie sú zakázané.

Maximálna dížka rezu 395 mm

Dížka strižnej lišty 420 mm

Pred uvedením prístroja do prevádzky prečítat' a dbať na návod na použitie a bezpečnostné pokyny.

Noste ochrannú helmu, ak hrozí nebezpečenstvo padajúcich častí.

Noste ochranné rukavice.

Dbajte na to, aby sa d'alšia osoba nezdržiavala v pracovnom okruhu. Minimálny bezpečný odstup je 6 m.

Prerezávač nepoužívajte v blízkosti káblov alebo vedenia pod prúdom či telefónnom vedení. Pri práci udržujte odstup najmenej 10 m od nadzemného vedenia pod prúdom.

Vytiahnite akumulátor

Dbajte na správny smer behu reťaze resp. jej článkov.

Nastavenie mazania ret'aze.

Maximálna dížka rezu 203 mm

• K použitiu podľa predpisov patrí aj dodržiavanie výrobcom predpísaných podmienok pre prevádzku, údržbu a rekonštrukciu a dodržiavanie bezpečnostných predpisov uvedených v návode.
• Každé d'alšie iné použitie platí ako použitie, ktoré nie je v súlade s predpismi. Za škody každého druhu, ktoré z toho vyplynú, výrobca neručí: Riziko nesie sám užívatel'.
• Svojvolné zmeny na stroji vylučujú ručenie výrobcu za chyby každého druhu, ktoré z toho vyplynú.
• Nástroj môžu pripravovať, používať a vykonávať na ňom údržbu iba osoby, ktoré sú s ním oboznámené a poučené o nebezpečenstvách vyplývajúcich z jeho používania. Rekonštrukčné práce smieme prevádzať len my, príp. nami menované servisné miesta.

Platné pre motorovú kosu / strunovou kosačku:

• Krovinorez je určený na presvetľovanie a odstránenie vysokej trávy, buriny a húštia na používanie v súkromnej domovej alebo hobby záhrade.
• Travný strihač je určený výhradne pre strih trávy a podobných porastov na súkromých záhradách, kde normálná sekačka nemóže pracovať.
• ⚠️ Krovinorez/trávny strihač sa nesmie používať:

- na rezanie a zmenšovanie živých plotov, krov, kríkov, kvetín a na vytváranie kompostového materiálu.

- na zarovnávanie nerovností terénu, ako sú napr. krtince.

• Za krovinorez/trávny strihač pre súkromnú domovú a hobby záhradu sa považujú také prístroje, ktoré nie sú nasadzované vo verejných zariadeniach, parkoch, športoviskách ani v pol'nohospodárstve a lesnom hospodárstve.
• Stroj nesmie byt' používaný v prostredí s nebezpečenstvom explózie a nesmie byt' vystavený dažd'u.

Platné pre plotové nožnice:

• Záhradnícke nožnice sú určené iba na strihanie čerstvých výhonkov a mäkkých konárov živých plotov a kríkov v domácej a hobby záhrade.
• Nožnice na súkromné využitie sú prístroje, ktoré nie sú nasadené na verejných priestranstvách, parkoch, športoviskách alebo v oblastiach poľnohospodárstva alebo lesného hospodárstva.
• Nožnice sa nesmú používať na strihanie trávy, zastrihávanie trávnatých okrajov alebo na mletie kompostových častí. Existuje nebezpečenstvo poranení!
• Stroj nesmie byt' používaný v prostredí s nebezpečenstvom explózie a nesmie byt' vystavený dažd'u.
• Kovové časti (drôty atd.) musia byť z rezaného materiálu bezpodmienečne odstránené.

• Výškový prerezávač je určený iba na prerezávanie vetiev na stojacích stromoch.
• Nie je určený na rúbanie stromov, prierez výhonkov, letokruhov alebo krovia.
• Nie je určený na rezanie stavebných materiálov alebo materiálov z umelej hmoty.
• Prerezávač je určený iba na domáce použitie v záhradách.
• Nie je určený na hospodárske práce v lese. V takom prípade bezpečnosť užívateľa nie je, vzhľadom k napájaniu el. kábla, zaručená.

Ostatné riziká

⚠ Aj pri používaní podľa predpisov môžu aj napriek dodržaniu príslušných bezpečnostných opatrení vznikat' zvyškové riziká podľa konštrukcie určenej účelom použitia.

Ostatné riziká je možné minimalizovat', ked' budú spoločne dodržiavané „Bezpečnostné predpisy“ a „Použitie podľa predpisov“ ako aj Návod na obsluhu.

Ohľaduplnost' a opatrnost' znižujú riziko úrazu osób a poškodení.

Všeobecne platí:

• Varovanie! Tento stroj v priebehu prevádzky produkuje elktromagnetické pole. Toto pole, za istých okolností, môže poškodzovať medicínske implantáty. Aby sa predišlo tomuto riziku, doporučujeme osobám s medicínskymi implantátmi konzultovať toto so svojím lekárom alebo s výrobcom implantátov a to skôr ako budete stroj prevádzkovat'.
• Ako že prístroj je prevádzkovaný dlhší čas aľebo v prípade je prístroj nepredpisove používaný či zle udržovaný, môže dôjst' k poškodeniu zdravia vzhľadom k vibračnému symptomu ruka-páža.
• Poškodenie sluchu pri dlhšie trvajúcich prácach bez ochrany sluchu.
• Zranenie oka ked' pracuje'te bez ochrany očí.
• Možnosť úrazu el. prúdom.
• Kontakt s časťami pod elektrickým prúdom pri otvorených elektrických súčiastkach.
• Riziko požáru.

Platné pre motorovú kosu / strunovou kosačku:

• Nebezpečenstvo poranenie prstov alebo rúk pri dotyku bežiacího rezného ústrojenstva.
• Nebezpečenstvo poranenia nôh pri dotyku s bežiacím rezným ústrojenstvom na nechránenom mieste stroja.
  • Vymršťovanie kameňov a zeminy.

Platné pre plotové nožnice:

• Spätný úder je možné očakávať pri kontakte vodiacej lišty s bežiacou reťazou s pevným predmetom.
• Nebezpečie poranenia prstov alebo ruky ret'azou (Ret'azová píla).
• Možnosť poranenia odlietajúcimi čast'ami pri strihaní.

I pri dodržaní všetkých bezpečnostných opatreniach, nie je možné d'alšie ostatné riziká celkom vylúčit'.

Vibrácie

Vibračná úroveň max a_h=5,7 m/s^2

Chyba merania K_hd = 1,5 m/s^2

Udaná hodnota vibračnej úrovne je meraná podľa normovaných skúšobných postupov a možno ju využiť na porovnanie s iným elektroprístrojom.

Udaná emisná hodnota vibrácií môže byt' tiež použitá pre prvé určenie vibračného zaťaženia.

⚠️ Skutočné imisné hodnoty vibrácií v priebehu práce, ktoré výrobca uvádza, je možné znížit'.

Zníženie vibráciií ovplyvňujú následujúce faktory:

– Je stroj správne používaný?
- ak je spôsob rezania materiálu, resp. spracovania správny
– Je stroj v správnom stave?
- je stav ostrosti strihacieho nástroja, resp. správny strihací nástroj

- Správná montáž rukováti a ich pripevnenie k telesu stroja V prípade, že pri práci ucítite nepříjemné pocity alebo sa zmení farba pokožky, ihned' prerušte prácu. Vkladajte dostatočné prestávky. Ak nebudete na tento pokyn dbať a budete pracovať bez nutných prestávok, môže dôjst' k vibračnému syndrómu rameno-ruka.

Je nutný istý odhad stupňa zaťaženia v závislosti na práci resp. využití stroja a vkladať odpovedajúce prestávky. Týmto spôsobom možno stupeň zaťaženia vibráciami podstatne znížit'. Minimalizujte Vaše riziko, ktorému ste z hľadiska vibrácií vystavení. O stroj sa dôkladne starajte podľa pokynov v návode. V prípade, že stroj je využívaný často, vyžiadajte si u Vášho predajcu antivibračné príslušenstvo (návleky na rukoväte, alebo antivibračné rukoväte). So strojom nepracujte pri teplotách nižších ako 10°C. Vytvorte si pracovný plán, ktorým stupeň zaťaženia vibráciami významne obmedzíte.

Bezpečnostné pokyny

Dodržiavajte všetky následovné pokyny, aby ste seba a d'alšie osoby ochránili pred možným zranením.

Pred spustením tohto výrobku do prevádzky si prečítajte a dodržujte nasledujúce upozornenia a predpisy predchádzania pracovným úrazom Vášho zväzu povolaní popr. platné bezpečnostné predpisy Vašej zeme, aby ste sa vyvarovali sám a i iných pred možnými zraneniami.

Vnútroštátne predpisy môžu používanie strojov obmedzovat'.

Pokyny týkajúce sa Bezpečnosti akumulátorových batérií a nabíjacieho zariadenia sú uvedené v príslušných Návodoch na prevádzku.
i Uschovajte pre d'alšie použitie všetky bezpečnostné pokyny a upozornenia.
i Bezpečnostné predpisy dajte všetkým osobám, ktoré pracujú so strojom.

- Pred použitím sa bližšie zoznámte so strojom pomocou Návodu na použitie.

- Stroj nepoužívajte na účely, pre ktoré nie je určený (pozri "Použitie podľa predpisov").

- Bud'te pozorní. Dávajte pozor na to, čo robíte. K práci pristupujte s rozumom. Prístroj nepoužívajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu alebo liekov. Moment nepozornosti pri používaní prístroja môže viest' k vážnym poraneniam.

- Užívatel' je vždy zodpovedný za úrazy alebo nebezpečie voči d'alším osobám alebo za škody na majetku.

Osobná ochranná výstroj

- Nikdy nepracujte bez použitia príslušnej ochrannej výstroje:

• žiadne volné oblečenie alebo ozdoby, tieto môžu byt zachytené pohyblivými častami
• žiadny voľne prevísajúci odev ani odev s visiacimi stužkami alebo šnúrkami.
  – Ak máte dlhšie vlasy, použite vlasovú siet'ku.
• Pri prácach, kde hrozí poranenie hlavy, používajte vždy testovanú helmu.
  – Ochranu tváre a ochranné slúchadlá
  – Ochranné nohavice a rukavice- ochrana pred porezaním.
• Protišmykové bezpečnostné topánky so špičkou krytou špeciálnym krytom proti rezu.

Pred uvedením do prevádzky

Pred uvedením do prevádzky a pravidelne počas prác preverujte nasledujúce. Dodržujte príslušné odseky v prevádzkovom návode:

• v pracovnom okruhu nie sú žiadne d'alšie osoby, deti či domáce zvieratá.
• bol pre vás zabezpečený bezprekážkový pohyb dozadu,
• na zemi, kde pracujete nie sú žiadne predmety, krovie alebo vetvy.
• bol zaistený pevný postoj.

- Pred kosením odstráňte všetky cudzie predmety (napr. kamene, konáre, drôty, atd.). Pri práci dávajte pozor na ostatné cudzie predmety.

- Zaručuje pracovné miesto nemožnost' prevrátenia? Udržujte vo Vašej pracovnej oblasti poriadok! Neporiadok má za následok zranenie -nebezpečie prevrátenia, pošmyknutia!

- Berte do úvahy vplyvy okolia:

• Nepracujte počas zlých svetelných podmienok (napr. hmla, dážď, sneženie, súmrak). Inak nebudete môčť rozoznať detaily v pracovnej oblasti – nebezpečenstvo úrazu!
• Nepracujte na snehu alebo ladu alebo na inom podklade, ktorý sa šmýka – nebezpečie pádu.

– s napnutými pažami
– na t'ažko dostupných miestach
- v prílišnom predklone
— nad úrovňou ramien
– stojíte na rebríku, lešení alebo na strome.

- Pracujte na neklizavom a rovnom podklade.

• Nikdy nepracujte sami. Vždy udržujte vizuálny alebo hlasový kontakt s d'alšou osobou, ktorá v prípade potreby môže poskytnúť pomoc.
• Vypnite ihned' prístroj pri hroziacom nebezpečí alebo v prípade núdze.
• Nikdy nenechte stroj běžet bez dozoru.
• V prípade, že sa dostavia telesné problémy (napr. bolesti hlavy, závraty, nevol'nosť atď.), okamžite ukončite prácu – hrozí zvýšené nebezpečenstvo úrazu!
• Nepreťažujte stroj. Stroj pracuje lepšie a bezpečnejšie v udanej výkonovej oblasti.
  • V priebehu práce urobte prestávky, aby sa motor ochladil.
• Horúcí stríhač nestavťe na suchou trávu aľebo na horľavé predmety.

Zachovanie sa v núdzovom prípade

• Prípadné poranenie ošetrite podľa pravidiel prvej pomoci a čo najrýchlejšie vyhlľadajte lekára.
• Zraneného chráňte pred d'alším prípadným poranením a zabezpečte klúdovú polohu.

Bezpečnostné pokyny – Používanie a zaobchádzanie s elektroprístrojom

• Starostlivo prístroj ošetrujte:

- Pre montáž rezného noža použivajte iba nôž pre tento prístroj určený.

Používanie iných nástrojov a príslušenstva, môže stavovat' riziko poranenia.

- Vypnite prístroj, počkajte, kým sa zastaví, a vyberte akumulátor pri:

• kontakte rezného nástroja s kameňmi, klincami alebo d'alšími cudzími predmetmi
  – zvýšenej hlučnosti prístroja
  – neobvykle silných vibráciách prístroja
• opravách
  – údržbe a čistení
• odstránení poruchy (k tomu patrí i blokovanie nožov - Záhradnícke nožnice)
• doprave a skladovaní
  – výmenou rezného mechanizmu.
  – napínaní reťaze (Výškový prerezávač)
  – opustení nástroja (aj pri krátkodobých prerušeniach práce)

- Pred d'alším použitím stroja musia byť ochranné prípravky alebo l'ahko poškoditel'né diely skontrolované, či sú schopné bezchybnej a správnej funkcie podľa predpisov. Prístroj používajte iba s kompletnými a správne namontovanými ochrannými prvkami a nemeňte na prístroji nič, čo by mohlo znížit’ jeho prevádzkovú bezpečnosť.

• Preverte, čo pohyblivé časti bezchybne fungujú a nezasekávajú sa, alebo či nie sú poškodené. Všetky časti musia byť správne namontované a musia splňať všetky podmienky, aby bola zaistená bezchybná prevádzka.
  – Pred každým použitím miešačky kontrolujte všetky ochranné prvky na stroji, či bezchybne fungujú a plnia svoj účel.

• Poškodené alebo nečitateľné bezpečnostné nálepky treba nahradiť novými.

• Nenechávajte vsadené náradie v prístroji! Pred spustením prístroja skontrolujte, či je všetko náradie odstránené.

• Uchovávajte nepoužívané prístroje na suchom uzamknutom mieste mimo dosahu detí.

Nevykonávajte iné opravy na píle, ako tie ktoré sú popísané v kapitole "Údržba". V d'alších prípadoch je nutné sa obrátit' na odborný servis menovaný výrobcom alebo priamo na výrobcu.

Používat' len originálne náhradné diely. Použitím iných náhradných dielov a iného príslušenstva môžu vzniknút' pre uživateľa úrazy. Za škody, ktoré z toho vyplynú, výrobca neručí.

• Dbajte na to,aby pri štartování motorové kosy sa nôž nedotýkal zeme.
• Presedčiťe sa že pred startom stroja sú Vaše ruky a nohy v bezpečnej vzdialenosti od strižného mechanizma.
• Začat' pracovat' móžete až stroj dosiahne plných otáčok.
• Pri práci dajte pozor, aby sa strižný mechanizmus nestretol s pevnými predmetmi (kameň, kmeň).
• Pozor! Po vypnutí má rezný mechanizmus dobeh. Nikdy mechanizmus nebrzdit'e rukama.

Bezpečnostné pokyny pre záhradnícke nožnice:

• Udržiavajte končatiny v bezpečnej vzdialenosti od nožov. Neodstraňujte materiál a pevne ho nedržte, ked stroj beží. Zaseknutý rezaný materiál odstraňujte až po vypnutí náradia. Okamih nepozornosti môže privodit zranenie.
• Prístoj prevádzkujte len správne kompletne zmontovaný. Neprevádzkujte prístroj, ktorý má nepovolené modifikácie.
• Záhradnícke nožnice prenášajte iba za držiak a majé motor vypnutý. Pri transporte alebo skladovaní nožníc používajte ochranný kryt. Starostlivá manipulácia s prístrojom znižuje riziko nebezpečenstva poranenia nožom.
• Elektrické náradie držte len za izolované plchy rukováti, keďže môže nastat’ situácia, keď rezný nôž môže príst’ do kontaktu s ukrytým elektrickým vedením. Pri kontakte rezného noža s vedením, ktoré je pod napätím, sa pod napätie môžu dostat’ aj kovové časti náradia, čo môže viest’ k zásahu elektrickým prúdom.
• Pri dlhšom používaní nožníc sú kovové časti stroja horúce.

Osoba, ktorá s prerezávačom pracuje, musí byt' vopred poučená o použití a taktiež oboznámená s nutnosťou použitia osobného ochranného výstroja.

• Osoby mladšie ako 18 rokov nesmú prerezávač používať.
• Ked' prerezávač beží, držte všetky časti tela v bezpečnej vzdialenosti od reťaze. Pri štartovaní prerezávača sa uistite, že sa reťaz ničoho nedotýka. Pri práci s prerezávačom stačí okamih nepozornosti na to , aby reťaz zachytila časť tela obsluhy alebo časť oblečenia.
• Prerezáuč držte vždy pravou rukou za zadnú rukovát' a l'avou rukou za prednú rukovát'. Držanie prerezávača obrátene zvyšuje riziko zranenia a nesmie sa používat'.

• Prerezáuč vždy držte za izolovanú rukovát', pretože sa ret'az môže dostat' do kontaktu so siet'ovým káblom. Pri kontakte ret'aze so siet'ovým káblom sa môže elektrický prúd preniest' na kovové časti prerezávača a tak privodit' úraz el. prúdom.

• Používajte ohranné okuliare a ochranné slúchadlá. Odporúčame používať ostatné ochranné prostriedky na hlavu a nohy. Vhodný ochranný odev a ochranné pomôcky znižujú nebezpečenstvo zranenia od odletujúcich pilín alebo pri náhodnom kontakte s reťazou.

• S prerezávačom nepracujte na stojacom strome. Pri použití prerezávača na stojacom strome vzniká vysoké riziko úrazu.
• Dbajte vždy na stabilnú pracovní polohu a s prerezávačom pracujte len v prípade, že stojíte na rovnom, pevnom a bezpečnom podklade. Šmyklavý podklad alebo nestabilná plocha, ako napr. rebrík, vedú k strate rovnováhy alebo strate kontroly nad prerezávačom.
• Pri rezaní vetiev s napnutím počítajte s tým, že môžu spätne pružit'. Ihned' ako sa uvolní napätie drevených vlákien, môže uvolnená vetva zasiahnuť obsluhu prerezávača alebo prerezávač vyrazit' z rúk.
• Obzvlášť pozorní bud’te pri rezaní porastov a malých stromčekov. Tenký materiál sa môže v ret’azi zachytit’ a udriet’ do Vás, ale môže tiež spôsobit’ stratu vašej rovnováhy.
• Prerezávač prenášajte držaním za prednú rukovát, vypnutú, s reťazou odvrátenou od vášho tela. Pri transporte alebo skladovaní vždy nasad’te na lištu reťaze kryt. Starostlivé zaobchádzanie s prerezávačom znižuje pravdepodobnosť nechceného dotyku s bežiacim pásom.
• Dbajte na pokyny pre mazanie a napnutie ret'aze a výmenu príslušenstva. Nesprávne napnutá alebo zle namazaná ret'az sa môže roztrhnút alebo sa zvýši riziko spätného úderu.
• Rukoväti udržujte suché, čisté a bezo zvyškov olejov alebo tukov. Mastné rukoväti sa šmýkajú a vedú k strate kontroly nad strojom.
• Režte iba drevo. Prerezávač nepoužívajte na iné účely, než na aké je určený. Napr. nerežte plasty a stavebné materiály, ktoré nie sú vyrobené z dreva. Použitie prerezávača na účely, ktoré nespadajú do jeho určenia, môže zapríčinit' nebezpečnú situáciu.

1 > Popis prístroja / Náhradné diely

Pozícia	Označenie	Výrobok č.
1	Pohonná jednotka
2	Rukovát' komplet	386105
2a	Rukovát'
2b	Dolná časť rukováte
3	Nosný popruh	385805
4 Násada motorové kosy
5	Ochranný kryt	386215
6	Krytie nožov	385941
7	Rezný nôž	385855
8 Transportná ochrana (Kryt noža)		385856
9	Vymedzovacia podložka	386119
10	Odnímatelný kryt	386120
11	Upevňovacie matice M10	386122
12	Cievka struny	386217
13 Nástavec plotových nožnic
14	Transportná ochrana (Záhradnícknožnice)	386114
15	Predlženie výškový prerezávač
16 Násada výškového prerezávača
17	Kryt	386163
17a	Matica (Kryt)	386164
18	Uzáver nádrže	386160
19	Nádržka (reťazový olej)
20	Vodiaca lišta	386219
21	Pílová reťaz	386218
22	Kryt reťaze	386151
23	Montážný klúč
24	Kľúč s vnútorným SW 4
25	Skrutkovač
26	Montážny klúč SW 8/10
27	Nabíjacie zariadenie	365500
28 Akumulátor 2,0 Ah		365501
29 Akumulátor 4,0 Ah		365503
30	Reťazové koliesko
31	Skrutka napínania reťaze
32	Blokáda naštartovania
33	Spínač pre zapnutie a vypnutie
34	Prepínač rýchlosti
35	Rezacie zariadenie
36	Maznica M6	386174
37	Nôž struny	386216
38	Ochranná čiapocka	386184
39	Vrecko s príslušenstvom
40	Bezpečnostná nálepka výškovýprerezávač	386203
41	Bezpečnostná nálepka záhradníckenožnice	386202
42	Bezpečnostná nálepka motorovákosa / strunová kosačka	386201
43	Bezpečnostná nálepka ochranný kryt	386200

Montáž

Prístroj môžete uviest do prevádzky až ked' ho správne a celkom úplne zostavíte.

3 Nastrčte hornú časť rukoväte (2a) a spodnú časť rukoväte (2b) na gumovú manžetu (A). Obe časti zaistite 4 skrutkami [Torx M5x35], platničkami a pružnými podložkami.

Nasadenie kurtu

4 Zavesiťe kurt (3) na závesný držiak (B). Dbajte na to, aby bola karabína (C) nosného popruhu upevnená a pripnutá tak, ako je to zobrazené na obrázku.

Montáž / demontáž nástrčných nástrojov

5 Vytiahnite aretačný kolík (D) a zasuňte príslušný nástrčný nástroj [rezač bez vedenia (4), nožnice na živý plot (12) alebo výškový prerezávač (14/15)] až po doraz do otvoru prístroja (1). Pustite aretačný kolík. ⚠️ Dávajte pozor na to, aby počutel'ne zapadla. Nastavovaciu (zaist'ovaciu) skrútku opät' (E) pevne utiahnite. Nástrčný nástroj demontujete v opačnom poradí.

Montáž motorové kosy / Strunovej kosačky

Montáž ochranného krytu

6 Nasuňte ochranný kryt (5) na telo prístroja (F). Kryt zaistite pomocou 3 skrutiek [M5 x 12], Platničky a pružné podložky.

Počas montážnych prác na reznom noži používajte ochranné rukavice.

7 Na hnací hriadel' (G) najskôr nasadte ochranný kryt (6), potom nasuňte postupne po poradí rezný nôž (7), dištančný kotúč (9) a odnímateľný kryt (10). Na hnací hriadel' naskrutkujte pripevňovaciu maticu M10 (11) proti smeru hodinových ručičiek. 8 Otočte potom otvor (H) ochranného krytu (6) nad drážku v hnacej jednotke (F). ⚠️ L'avý závit Zaistite hnací hriadel' (G) →① Pripevňovaciu maticu (11) pevne utiahnite pomocou montážneho klůča (23). →②

Montáž strunovej cievky - strunová kosačka na trávu

9 Zaistite hnací hriadel' (G) cez špáru v tele prístroja (F). → ① ⚠️ L'avý závit! Naskrútkujte cievku struny (12) na hnací hriadel'. →②

18 Namontujte hnaciu jednotku (1) a násadku nožníc na živý plot (13) ako je uvedené v časti „Montáž/demontáž nástrčných nástrojov“.

27 Vložte pílovú reťaz (21) do drážky vo vodiacej lište (20).

⚠ Pozor na správny smer behu reťazových článkov (zubov).

Napínací trň (J) musí zapadnút do príslušného otvoru v lište (I).

Napnutie ret'aze vykonajte tak, ako je popísané v kapitole „Napínanie ret'aze.“

31 Podľa potreby zastrčte dielce do seba - ako je popísané pri montáži/demontáži nástrčných nástrojov.

Dlhé vyhotovenie: Diely 1, 15 a 16

→ Krátke vyhotovenie Diely 1 a 16

⚠ Dbajte na to, aby boli nástrčné spoje správne aretované.

Pred prvým uvedením do prevádzky

Životnosť a rezný výkon reťaze sú priamo závislé od optimálneho mazania. V priebehu prevádzky je reťaz automaticky zásobená olejom

Plnenie ret'azového oleja

32 Odskrutkujte zátku olejovej nádrže (18).

Nikdy nepoužívajte recyklovaný alebo starý olej. Pri použití nevhodného oleja nie je možné uplatnit' garančné nároky.

Uvedenie do prevádzky

⚠ Pozor! Pred uvedením do prevádzky sa naučte, akým spôsob je možné stroj čo najrýchlejšie vypnút'!

Prístroj nesmiete skôr zapnút', kým si neprečítate tento návod na obsluhu, nedodržite všetky menované upozornenia a prístroj nezmontujete ako je popísané!

Skontrolujte pred každým použitím prístroj s ohľadom na

– prípadné poškodenia

– uvol'nené upevnenie

- správne namontované a funkčné nepoškodené kryty a ochranné prvky.

Akumulátor

2 Li-lon akumulátory AP 40-4000 (výrobok č. 365503)

alebo AP 40-2000 (výrobok č. 365501), ako aj nabíjačka ALG 40-1800 (výrobok č. 365500) nepatria k rozsahu dodávky a musia sa nadobudnúť osobitne.

⚠️ Používajte len originálny akumulátor a originálnu nabíjačku.

i ďalšie informácie o akumulátorových batériách sú uvedené v príslušných „Návodoch na prevádzku“.

Vložte akumulátor

34 Vložte akumulátor (28/29) do zariadenia.

① Dbajte na to, aby bol akumulátor zasunutý tak d'aleko, aby počuteľne zaklapol.

Zapínanie / Vypínanie

Zabezpečte pred každým uvedením do prevádzky, aby podľa predpisu fungovali blokovanie, zapnutie a zapínač a vypínač

Nepoužívajte prístroj, na ktorom sa nedá spínač ani zapnút', ani vypnút'. Poškodené spínače musia byt' okamžite servisom opravené alebo vymenené za nové.

Zapínanie

Dbajte na to, aby rezací nástroj nepriliehal k zemi, ked' zapínate zariadenie.
i 1 / 10 Odstráňte ochranu noža (8/14/22).
35 ri zapínaní prístroj pevne oprite a držte ho obomi rukami. Rezné nástroje musia byť volné.

36 Zariadenie je vybavené bezpečnostným vypínaním, ktoré zabraňuje neúmyselnému zapnutiu.

Stlačte poistku štartu (32) a podržte. Následne použite spínač (33). Potom môžete poistku štartu opät' uvoľnit'.

Čím silnejšie stláčame zapínač/vypínač, o to rýchlejšie prístroj beží.

⚠️ Na ochranu akumulátora sa zariadenie automaticky vypne, ked' je stav nabitia akumulátora nízky.

V žiadnom prípade neaktivujte znovu ZAPÍNAČ/VYPÍNAČ, môžete tým poškodit' akumulátor.

Nabite Li-Ion akumulátor (→ Prevádzkový návod „Akumulátor“).

Vypnutie

36 Uvoľnite zapínač/vypínač (33).

Prepínanie rýchlosti

Prístroj je možné používať s 2 rýchlostnými nastaveniami.

Nastavenie rýchlosti

36 Posuňte spínač (34) do polohy:

Prístroj beží pomaly

Prístroj beží rýchlo

→ Výkon akumulátora sa zmenší.

Uvedenie do prevádzky - Výškový prerezávač

Pílová ret'az

Pred kontrolou/napnutím ret'aze pily

Skúšku napnutia reťaze vykonajte

→ Pred začatím práce
→ po prvých rezoch,
v priebehu rezania každých 10 min.

Správne napnutá reťaz a správne zriadené mazanie majú pozitívny vplyv na životnosť prerezávača.

i Dbajte na nasledujúce body:

• Novú ret'az je potrebné dopínať častejšie.
• Pri ohriatí ret'aze na prevádzkovú teplotu sa ret'az pretiahne a je potrebné ju ponapínat'.

⚠️ Po skončení práce je potrebné reťaz opăť trochu povolit, pretože pri vychladnutí sa reťaz opăť o niečo zmrští a došlo by k príliš veľkému pnutiu.

- Ak sa ret'az pri prevádzke trasie či má tendenciu vyskakovat' z drážky lišty, je potrebné ju ihned' ponapínat'.

Napínanie pílovej ret'aze

25 Uvol'nite upevňovacie matice (17a) najviac o 1 otáčku.
29 L'ahko nadvihnite špičku lišty a utiahnite napínaciu skrutku (31) až je reťaz správne napnutá.
30 Ret'az je správne napnutá, ak ju je možné uprostred vodiacej lišty približne o 3 – 4 mm nadvihnúť.

Ak je ret'az napnutá príliš je treba ju uvol'nit' tak, že napínacou skrutkou otočíte proti v smere hodinových ručičiek.

28 ! Skontrolujte či články reťaze ležia správne vo vybraní lišty a na reťazovom koliesku.
25 Opät' pevne utiahnite upevňovacie matice (17a).

Mazanie ret'aze (Olejová automatika)

Nikdy nepouzivajte prerezavac bez funkcheno mazania ret'aze.

Preskúšanie automatiky mazania reťaze urobte tak, že zapnete stroj a špicou lišty namierite šikmo k zemi na kartón či papier.

Pritom sa nesmiete zeme dotýkať. Bezpečný odstup je cca 20 cm.

Ak sa ukáže zretelná olejová stopa, potom mazacia automatika funguje správne.

Ak sa i napriek plnej olejovej nádrži olejová stopa neukáže, tak

Ak nie sú tieto kroky úspešné, je potrebné sa obrátiť na autorizovaný servis.

Pracovné pokyny

Prístroj nesmiete skôr zapnút', kým si neprečítate tento návod na obsluhu, nedodržíte všetky menované upozornenia a prístroj nezmontujete ako je popísané!
① Riad'te sa „bezpečnostnými pokynmi“ a nasledujúcimi dodatočnými pracovnými pokynmi.
Ruky a nohy udržiavajte vždy v bezpečnej vzdialenosti od rezného ústroja.

Nosný popruh

Nosný popruh nikdy nenasadzujte cez rameno a hrud' diagonálne, ale iba na jedno rameno. Tak je možné zariadenie v prípade nebezpečnej situácie zložit' z tela rýchlejšie.

Nastavenie nosného popruhu

4 Zabezpečte, aby bola karabína (C) nosného pásu správne namontovaná a zaistená.

Nosný popruh nastavte tak, aby

• sa karabína nachádzala cca na vzdialenost' šírky dlane pod pravým bokom.
• aby bolo zaručené bezpečné a pre chrbticu šetrné nosenie prístroja.

i Poškodený nosný kurt musí byt' okamžite vymenený.

Rýchlouzáver

37 Na nosnom popruhu sa nachádza l'ahko dostupný rýchlouzáver (Q). Ten v prípade nebezpečenstva zabezpečuje, aby bolo zariadenie možné z nosného popruhu rýchlo uvoľniť.

Pre uvoľnenie spojenia prudko zatiahnite za pásik na popruhu (L), ktorý sa nachádza na rýchlouzávere.

Zaujmite bezpečný postoj a prístroj držte dobre pevne oboma rukami, ľavou ruka musí vždy obopínať vodiacu rukovať a pravá ruka vždy obslužnú rukovát. Toto platí aj pre ľavákov!
Vodiacu rukovät' polohujte tak, aby sa prístroj nechal bezpečne a pohodlne viest'.
Počas rezania držte prístroj tak, aby — bol v dostatočnej vzdialenosti od tela.
Dbajte na to, aby rezací nástroj nepriliehal k zemi, ked' zapínate zariadenie.

Práca s motorovou kosou

Spätný náraz kickback

Pri práci s kovovým rezným nožom sa môže prihodit, že sa nôž dostane do styku s pevným predmetom (strom, kerene, skala, kameň atd.). Tento spätný náraz vznikne prudko bez predchádzajúceho varovania a môže viest k strate kontroly nad prístrojom a k ohrozeniu používatel'a. Spätný úder nastáva celkom neočekávane a môže privodit stratu kontroly nad strojom a ohrozit obsluhu aj d'alšie osoby či zvieratá v pracovnom okruhe.

⚠️ Pri kosení môžu byt' kamienky a iné tvrdé predmety odmrštené do výšky a spôsobít' tak vážne zranenia.

Presvedčite sa, že kryt je správne a bezpečne pripevnený.

⚠️ Ak rotojúce časti (rezný nôž) nie sú správne upevnené, môže dôjst' k vážnym úrazom. Pred začatím práce skontrolujte pevné osadenie rezacieho nástroja.

Kosenie

• 11 Prístroj nakloňte zľahka dopredu pokojnými a rovnomernými pohybmi ho vedťe kyvným oblúkom sprava dol’ava. Tak stríhaný materiál spadne na práve posekanú plochu.
• 12 Vyššie trávu alebo hustejšie porast strihajte stupňovito. Najprv skráťte vršok porastu tak, že strojom pohybujete doprava. Napokon veďte stroj dol’ava a posekajte spodnej časti porastu.
• 13 Pri práci v stráni postupujte v pásoch. Koste pás paralelne ku strani potom bežte po pokoseném ásu spät a koste d'alší pás.
• 14 Väčšie rovné plochy spracujete najlepšie zvonku smerom dovnútra. Začnite kosit na ľavom vonkajšom okraji a v kvadratickom slimákovom tvare sa prepracujte až do stredu.

i Strážte otáčky motora a hl'bku kosenia v danom konkrétnom prípade. Ak sú otáčky motora nizke je možné,že sa do rezného ústrojenstva dostali časti koseného materiálu a znemožnili otáčanie rezné hlavice.

Ak sa zvyšky sečeného materiálu dostanú do sečného ústrojenstva alebo stroj začne nezvyčajne vibrovať, ihned’ stroj vypnite a skontrolujte.

– Nikdy neodstraňujte nalepený materiál pri bežiacím stroji. Vždy vyčkajťe kludového stavu noža.
- Ak je rezný nôž otupený, prasknutý alebo deformovaný je potrebné ho vymenit' za originálny nový.

Práce so stríhačom

Zkracování

• Strunovú kosačku zapnite na rovnej, už pokosenej ploche.
• 15 Počas rezania držte trávny strihač v dostatočnom odstupe od tela. Prístroj nakloňte zľahka dopredu a vedťe ho pokojnými a rovnomernými pohybmi zľava doprava.
• Prístroj držte vždy tak, aby sa rezný nástroj viedol pod driekom.
• Najlepší práca je pri strihu suché trávy.
  ① Mokrá tráva sa horšie strihá a rýchlejšie spôsobuje upchania.
• 16 Vyššiu trávu a hustejší porast strihajte stupňovito, tak sa vyhnete upchaniam.
• 17 Pri práci v stráni postupujte v pásoch. Koste pás paralelne ku strani potom bežte po pokoseném ásu spät' a koste d'alší pás.
• Pri múroch, stromoch, plotoch, trávnatých okrajoch alebo iných prekážkach začnite trochu vzdialene od prekážky a postupne sa prepracovávajte dopredu. Nesekejte přímo

• Nástroj veďte popri stromoch a kroch tak, aby ste ich nepoškodili.
  i Strážte otáčky motora a hlíbku kosenia v danom konkrétnom prípade. Ak sú otáčky motora nizke je možné, že sa do rezného ústrojenstva dostali časti koseného materiálu a znemožnili otáčanie rezné hlavice.
  ⚠️ Ak sa zvyšky sečeného materiálu dostanú do sečného ústrojenstva alebo stroj začne nezvyčajne vibrovať, ihned’ stroj vypnite a skontrolujte.
• Struna po vypnutí stroja eště dobiehá. Počkajte, kým sa lanká zastavia predtým, ako nástroj znovu zapnete.

Nastavenie lanka

Strihacie lanko sa počas procesu strihania opotrebuje alebo roztrhne, także nie je možné trávu d'alej kosit'.

Zatlačiťe strojom krátko proti zemi. Rezná struna sa predlží(ca o 4 cm). V prípade, že strihacie lanko prekročí maximálny priemer kosenia, skráti sa pomocou integrovaného noža v ochrannom kryte.

Upozornenia pre prácu - Záhradnícke nožnice

Kedy môžem strihat'?

Pri strihaní húštia (aj živých plotov, krovia, rákosia a trstiny) dodržujte legislatívu platnú pre príslušnú krajinu, resp. miestnu legislatívu. Táto sa môže odlišovať od nasledujúcej legislatívy.

Na ochranu zvierat a vtákov sediacich na vajíčkach nie je dovolené strihanie (radikálny strih) živých plotov, ale aj krovia i rákosia a třstia od 01. marca do 30. septembra.

V tomto časovom období sú dovolené šetrné tvarovacie a ozdravné rezy, pri ktorých sa odstraňuje iba čerstvý prírastok rastlín alebo sú dovolené rezy na zachovanie zdravia stromov.

Radikálny spätný rez alebo klčovanie je možné iba od októbra do marca bez toho, aby sa porušil zákon.

Kedy je správny čas na strihanie?

Čas na strihanie sa líši od druhu vášho živého plota.

Odporúčania:

V lete zelené živé ploty sa strihajú spätným rezom krátko pred zimou alebo do konca februára.
Vždyzelené živé ploty alebo ihličnany sa strihajú spätným rezom pred prvým výhonom na jar (koniec marca) alebo na jeseň pred prvým mrazom.
- Živé ploty pozostávajúce z kríkov by sa mali, ak je potrebný strih živého plota, strihať priamo po rozkvete.
- Tvarovacie a ozdravné rezy sa môžu pri všetkých druhoch vykonávať vždy medzi marcom a septembrom.

Zohl'adňujte aj poveternostné podmienky

Jarný rez by sa nemal vykonávať pri mínusových teplotách, pretože sa veľmi zle hoja rezné rany. Okrem toho sa pri mraze ľahko lámu konáre. Vhodným pre rezanie je preto deň bez mrazu a slnečný deň.

Letný rez by sa nemal vykonávať pri príliš vysokej horúčave a slnečnom žiarení, čerstvo rezané výhonky vyschnú a odumrú. Režte preto skoro ráno, v neskorších popoludňajších hodinách alebo v deň, keď je zamračené.
Taktiež nerežte za silného dažďa, vlhkost podporuje napadnutie hubami a škodcami.

Alebo sa spýtajte odborníka, poučí vás a dá vám typy na správny okamih na rezanie vášho živého plotu.

Práca s plotovými nožnicami

Pred rezanim bezpodmienečne skontrolujte, či sa v živom plote nenachádzajú vtáky sediace na vajíčkach alebo divé zvieratá. V prvom prípade by ste mali rezanie odložit, aby ste nevyhnali dospelé zvieratá.

• Ďalšie osoby, deti či domáce zvieratá sa nesmú zdržiavať v pracovnom okruhu (min. 15 m odstup).
• Zo strihaného materiálu odožeňte zvieratá / napr. vtákov z plotu), aby ste ich neporanili.
• Nožnice prevádzkujte iba na bezpečnom stanovisku.
• Nikdy nepracujte s nožnicami nad úrovňou ramien
• Ak meníte stnovisko vypnite motor.
• Nožnicami (ostrím) nenadvihujte a neodstraňujte zbytky strihania, kúsky dreva alebo iné podobné predmety.
• Prvý strih vykonávajte s bežiacim strižným ústrojenstvom.
• Nikdy sa nedotýkajte bežiaceho strižny rukami.
• Pozor na dotyk bežiaceho strižny s drôtmi či zemou.

Nastavenia na záhradníckych nožniciach

i Plotovými nožnicami môžete strihat' vyššie alebo širšeje živé ploty a i živé pôdne krytie.
20 Rezacie zariadenie (35) je možné v pracovnej oblasti prestaviť o 195°. Pred strihániem nastavte hlavicu do potrebnej polohy.
19 Stlačte páčku hore (M) a dole (N) a vyklopte hlavicu nožníc na živý plot do želanej polohy.
Uvoľnite páčku. Hlavica nožníc na živý plot sa zasekne v tejto polohe.

• Maximálny priemer strihaného porastu je vždy závislý od druhu dreva, jeho staroby, vlhkosti a tvrdosti.
  Preto najprv najsilnejšie vetvy skráťte záhradnými nožnicami (ručne) na zodpovedajúcu dĺžku.
• 23 24 Plotové nožnice môžu vzhľadom k obojstrannému strihu byť vedené vopred i spät alebo kývavým pohybom zo strany na stranu.
• Režte najskôr strany živého plota.
• Živý plot režte zdola nahor.
• Pri rezaní nakloňte rezacie zariadenie zľahka do smeru rezania
• Pomaly a kontrolovane sa posúvajte vpred.
• 22 Plot strihajte dolu širšie a smerom nahor užšie (trapézová forma). To zabráni vzniku lysín na spodku plota, ktoré vzniknú nedostatkom svetla.

i Základnej pravidlo: Na 1 metr výšky plota – 10 cm sklona.

T.zn. pre plot,ktorý má 2 m a v základu napr.80 cm,bude koruna hore iba 40 cm.

• Potom reže vrchnú stranu živého plota.
• Ak chete rovnomerne rezat' hornú hranu živého plota, napnite po jeho dĺžke smernú šnúru.
• Ak je nutný silný prierez strihajte vo viacerých krokoch.

47 Pri dlhších rezaniach živých plotov prerušujte častejšie prácu a rezacie zariadenie olejujte. Olej zabezpečí l'ahký chod zariadenia.

- Po ukončení práce opät' nasad'te ochranu noža (14) na rezacie zariadenie (36).

Práca s výškovým prerezávačom

Udržiavajte o dstup najmenej 10 m od nadzemného vedenia el. prúdu.

Na ochranu zvierat a hniezdiacich vtákov sú zakázané ozdravovacie rezy v čase od 1. marca do 30. septembra.

Kedy je správny čas na ošetrovanie stromov?

Pri rezaní stromov dbajte na správny okamih, ak nechcete zbytočne poškodit' stromy.

Odporúčanie pre orezávanie:

Zimný rez (január – marec) Odstraňovanie tenších konárov podporuje silné vyháňanie nových konárov a pre stromy je relatívne šetrné.
Jar ažačiatok leta (apríl – jún). Vo fáze rastu sa podporuje tvorba nových výhonkov miernym orezávaním.
Ozdržovacie rezy (odrezávanie mřtveho dreva) možno vykonávat' vždy.

Zohl'adňujte aj poveternostné podmienky

Jarný rez by sa nemal vykonávat pri mínusových teplotách, pretože sa veľmi zle hoja rezné rany. Okrem toho sa pri mraze ľahko lámu konáre. Vhodným pre rezanie je preto suchý deň bez mrazu.
Taktiež nerežte za silného dažda, vlhkost podporuje napadnutie hubami a škodcami.

Alebo sa spýtajte odborníka, poučí vás o správnom okamihu na ošetrovanie stromov a dá vám aj niekoľko rád.

Počas práce

Spätný úder

• sa špica lišty nechtiac dotkne rezaného materiálu alebo iného pevného predmetu,
  — je plová reťaz v špičke lišty zovretá.

Potom prerezávač reaguje nekontrolovane a môže obsluhe spôsobit' vážne zranenia.

• 38 Režte, pokial' je to možné, spodnou hranou lišty a tak naplocho, ako sa to len dá.
• Nikdy nepoužívajte špicu lišty na rezanie.
• Rezanie hornou hranou môže privodit' spätný úder, keď je ret’az zovretá v špici lišty alebo keď sa špica dotkne pevného predmetu v dreve.
• Rez začínajte len s naplno bežiacou pílovou reťazou.
  • 35 Prerezávač vždy držte pevne oboma rukami.
• Půžívajte vždy správne naostrenú a napnutú pílovú reťaz.

Všeobecné pokyny pri priereze

[Non-Text]
- Počítajte vždy s únikovou cestou ked' vetvy budú padat'. Táto úniková cesta nesmie mat' prekázky, kde by ste mohli zakopnút' a taktiež priestor za vami musí byt' bezpečný.
- Vaě postavenie pri prerezávaní je vždy mimo okruh padajúcich vetiev.
- Majte vždy d'alšiu osobu v dosluchu pre prípad zranenia.
- 39 Z pracoviska vykážte ostatné osoby. Bezpečný odstup je približne 2,5× väčší ako dĺžka padajúcej vetvy alebo najmenej 6 m pri kratších vetvách.
- Vyhite sa abnormálnemu držaniu tela. Vždy udržiavajte rovnováhu. Nepracujte v predklone.
- Prerezávač používajte len vtedy, ak máte bezpečný postoj a miesto. Držte ho mierne vpravo od tela.
- Wechseln Sie regelmäßig die Arbeitsposition, um eine einseitige Arbeitshaltung zu vermeiden.
- V pipade, že sa dostavia telesné problémy (napr. bolesti hlavy, závraty, nevol'nosť atd.), okamžite ukončite prácu – hrozí zvýšené nebezpečenstvo úrazu! Vkladajte dostatočné prestávky.
- Nikd nepracujte

– s napnutými pažami

• Nepokúšajte sa trafit' do už skôr začatého rezu.
• Prerezávač nepoužívajte na zdvíhanie či posuv dreva.
• Poušené trieskové drevo režte velmi pozorne. Tu vzniká nebezpečenstvo poranenia odmrštenými časťami deva.
• Dbajte na to, aby v rezanom materiáli neboli cudzie predmety (napr. klinčeky či dróty).
• Nepret'ažjte stroj. Stroj pracuje lepšie a bezpečnejšie v udanej výkonovej oblasti.
• Pri dočnčovaní rezu budte pozorní. Pri výstupe prerezávača z rezu sa mení sila hmotnosti stroja. Vzniká nebezpečenstvo zranenia pre nohy a chodidlá.
• Pri vytähnutí prerezávača z rezu tak vykonajte iba s bežiacou pílovou ret'azou.
• Ak sa výškový prerezávač zasekne v dreve, prístroj ihned' vypnite a vyberte akumulátor. Ak sa lišta v reze zasekne, použite klin na vybratie.
• Nepoužívajte prasknuté pílové ret'aze alebo ret'aze, ktorých tvar je zmenený.
• S bžiacou reťazou sa nedotýkajte zeme, kameňov, klincov či iných cudzích predmetov.

• Ako prerezávate viac vetiev, medzi rezmi prerezávač vypnite.

• Počas prerezávania sú nutné prestávky pre vychladnutia motora.

• Po ukončení práce opäť nasad'te ochranu nožov (22) na rezný nástroj (21).

Technika rezania

• Nerežte tenké dreviny alebo rezivo – na túto prácu nie je prerezávač určený.
• Vel'ké a dlhé vetvy orezávajte v malých kusoch.
• Nerežte vetvy, ktoré majú väčší priemer ako dĺžka lišty.
• Nestavajte sa priamo pod rezanú vetvu.
  • Dávajte pozor na padajúce vetvy.
• Dávajte pozor na pružné vetvy.

Používajte ochrannú prilbu.

40 Stupňový rez

i Pre vodorovné vietve, ktore nazaťažují korunu stroma. Odrezok spadne kontrolovane bez preklopenia na zem.

① Najprv vykonajte odspoda nárez (do tretiny hlúbky kmeňa).
② Potom na rovnakom mieste vykonajte shora oddeľovací rez (alebo možete bliže ku kmeni).
③ Potom odrežte zvyšok u kmeňa.

41 Chýba v stupňovom rezu!

• prístroj vypnút'
  – počkajte na zastavenie prístroja
• Vynimajt'e batériu

Rozsiahlejšie údržbové a čistiace práce, ako sú popísané v tejto kapitole, smú byť vykonávané len zákazníckym servisom.

Po údržbe a čistení odstránené bezpečnostné zariadenia musia byť bezpodmienečne znovu odborne namontované späť a skontrolované.

Používať len originálne diely. Iné diely môžu viest' k nepredvídaným škodám a poraneniam.

Údržba - Všeobecné

Aby bolo zaručené dlhé a spoľahlivé používanie zariadenia, vykonávajte pravidelne nasledujúce údržbové práce

Stroj pravidelne kontrolujte z hl'adisk následujúcích nedostatkov ako sú

• uvol'nené upevnenie
  – opotrebované alebo poškodené diely prístroja
  – ohnutý, zlomený alebo poškodený rezný nástroj
• správne namontované a funkčné nepoškodené kryty a ochranné prvky.

Nutné opravy či údržba sú potrebné vykonat' pred uvedením stroja do prevádzky.

Poškodený rezný nástroj je potrebné vymenit' za nový.

Getriebe schmieren

① Pohonné ústrojenstvo namažte po každých 25 pracovných hodinách.

43 45 48

1. Nasad'te tlakovú maznicu na zátku pre mazanie (36). Zátka pre mazanie je na krytu pohonu.
2. Vtlačte potrebné množstvo tuku dovnútra.

Použite napr. SHELL ALVANIA RL3 alebo zrovnateľný mazací tuk.

⚠ Bezpečne a efektívne pracovat' môžete len sa správne nabrúseným a nepoškodeným rezným nožom.

Preto pravidelne skontrolujte rezný nôž či nie je tupý alebo prasknutý či inak poškodený.

Otupené nože nechajte v servise nabrúsiť.

Obe strany nože sú použiteľné. Ak je jedna strana otupená obrátte nôž a koste s druhou stranou.

Výmena navíjacej cievky s lankom (12)

Odstráňte nečistoty a zvyšky trávy.

9 Zaistite hnací hriadel' (G) cez špáru do tela prístroja (F). →①

⚠️ L'avý závit!

Odskrutkujte navijaciu cievku s lankom (12) (G) → 2 a naskrutkujte novú cievku.

Ostrenie resp. výmena noža na lanko (37)

① Nepoužívajte tupé, resp. poškodené nože. Poškodený nôž na lanká treba nahradiť novým nožom.
42 Odskrutkujte nôž na lanko (37).
Upnite nôž do zveráka a ostrite ho plochým pilníkom.
i Dbajte na to, aby ste nezmenili uhol noža a brúsili len jedným smerom. Brúste opatrne.
42 Nôž na lanká znovu priskrutkujte tak.
⚠ Skrutky neut'ahujte príliš silno.

- 46 skrutkové spojenia rezacieho zariadenia, či sú tieto pevné. Uvol'nené spojenia spôsobujú nepostačujúci výsledok rezania, pretože nože sa nemôžu správne zatvárat.

① Nebezpečenstvo poranenia! Uvolnené skutkové spojenia sa môžu počas práce rozpojit a môže dôjst k rezným poraneniam.

- Či nože nemajú vruby. Príliš veľa vrubov stľažuje prácu, pretože nože sú tupé. Okrem toho vruby poškodujú porasty.

i Nože nechajte naostrit u odborníka.

- Rezacie zariadenie, či nemá ohnuté, zlomené alebo poškodené nože.

Mazanie reťaze je výrobcom nastavené. Avšak podľa druhu dreva alebo techniky rezania sa môže množstvo oleja menit'. Potom je nutné mazania korigovat'.

49

Regulácia mazania sa vykonáva skrutkou (O), ktorá sa nachádza dolu pod strojom.

V proti smere hodinových ručičiek väčšie množstvo oleja (MAX) a v smere ručičiek menšie množstvo (MIN).

i

Mazanie je správne nastavené ak v priebehu rezania píla nepatrné množstvo oleja odstrekuje.

Ret'azová píla a jej lišta

i

Ret'az a vodiaca lišta sú vystavené najväčším nárokom z hl'adiska opotrebovania. Ak dokonale neplnia svoju funkciu je treba ich okamžite vymenit',

→

Montáž vodiacej lišty a ret'azovej pily".

Zaostrenie ret'aze

Iba s dokonale ostrou ret'azou je možné bezpečne a efektívne pracovat'. Poškodená alebo nesprávne nabrúsená ret'az zvyšuje nebezpečie spätného úderu!

Ret'az je potrebné nabrúsit' vždy ked' -

- namiesto pilín vychádza iba drevený prach, alebo piliny sú malé

Pre neskúsených užívatel'ov: Nechajte ret'az nabrúsit' u odbornej firmy.

Na brúsenie vašej retáze môžete použit náš brúsny stroj KSG 104 A (obj. č.: 302230) KSG 220 A (obj. č.: 302360).

26 Nároky na reťazové koliesko (30) sú obzvlášť vysoké. Kontrolujte jeho zuby, či nie sú opotrebované alebo poškodené.

Opotrebované ret'azové koliesko znižuje životnosť prerezávača a musí byt' v odbornom servise vymenené.

Pokyny na údržbu a čistenie akumulátorových batérií a nabíjacieho zariadenia sú uvedené v príslušných návodoch na prevádzku.

Čistenie

Čistenie - Všeobecné

i

Starostlivo čistite zariadenie po každom použití, aby zostala zachovaná bezchybná funkcia.

!

Dbajte na to, aby boli vetracie otvory pre chladenie volné (nebezpečenstvo prehriatia).

• Kryt prístroja očistite mäkkým štetcom, alebo suchou handričkou.
• Kontaktný konektor v priehradke na akumulátorovú batériu vyčistite mäkkým štetcom.
• Nečistite stroj tečúcou vodou alebo vysokotlakovým čističom.
• Udržujte rukovat' suchú a bez oleja a mastnoty.
• Pre diely z plastickej hmoty nepoužívajte rozpúšťadlá (benzín, alkohol, atd.), pretože tieto môžu plastické hmoty

Čistenie motorové kosy / strunovej kosačky

- Po ukončení prác odstráňte trávu, špinu, zvyšky rastlín a vlhkost' (šťava z rastlín) kefkou alebo navlhčenou handričkou z oblastí rezacieho nástroja a ochranného krytu.

Čistenie plotových nožnic

- Po ukončení prác odstráňte z rezacieho zariadenia špinu, zvyšky rastlín a vlhkost' (rastlinná šťava) kefkou alebo utierkou (35).

i ostrie nečistite vodou

→ nebezpečie korózie!

- Pevne usadená špina a zvyšky živice sa môžu odstránit' vhodným čistiacim prostriedkom (napr. rozpúšťadlo živice). Prednú a zadnú stranu zariadenia riadne postriekajte. Záhradnícke nožnice nechajte krátko bežat', aby sa prostriedok dostal do všetkých priestorov.

Po krátkom čase účinkovania zariadenie vysušte pomocou utierky.

- 47 Následne na prednú a zadnú stranu rezacieho zariadenia nastriekajte ekologicky ošetrovací olej.

Záhradnícke nožnice nechajte krátko bežať, aby sa olej dostal do všetkých priestorov.

Olej zabezpečí vždy ľahký chod záhradníckych nožníc. Olej zabráni aj hrdzaveniu na miestach, ktoré sa nedajú vysušit'.

① Nevyčistené a nenaolejované rezacie zariadenie sa môže prehriat' a pristroj sa môže poškodit'.

25 Po dlhšej prevádzke (1 – 3 hod.) odstráňte kryt (17), vodiacu lištu (20) a reťaz (21) a očistite kefkou. Ak je reťaz silne znečistená, môžete použit’ reťazový čistič.

50 Vyčistite olejový kanálik (D) čistou handrou alebo malou kefkou. Kefkou očistite reťazové koleso (30) a napínací trň (J) od nečistôt.

Čistenie vodiacej lišty

• Pravidelne kontrolujte a čistite

všetky mazacie otvory v lište (l) a

51 vybranie na ret'az.

- Použitím plochého pilníka odstráňte ihličky, ktoré sa vo vybraní tvoria.

- Lištu obracajte vždy (20) po výmene reťaze či po brúsení. Tým zamedzíte jednostrannému opotrebovaniu.

Doprava

• 44 / 47 by sa predišlo poraneniam a poškodeniam, zaistite rezný nástroj (7/21/35), aby sa nedotýkal prepravnej ochrany (8/14/22).
• Prístroj noste vyvážene za rúrku hriadel'a alebo zavesený na nosnom popruhu. Rezací nástroj pritom držte dozadu.
• V motorovom vozidle prevážajte prístroj len v kufri alebo na osobitnej prepravnej ploche.
• 5 Ušetríte miesto, ak budete prístroj skladovat' tak, že nástrčkové nástroje oddelíte od tela prístroja.
• Pri prekladaní prístroj ne-hádžte. Prístroj pritom zabezpečte proti prevrhnutiu a po-škodeniu.
  Skontrolujte, či prístroj nie je poškodený, ak bol počas transportu vystavený tvrdým úderom.

Platné pre plotové nožnice:

Rezné ústrojenstvo (35) sa dá sklopiť, čo tiež ušetrí miesto.

Pokyny na prepravu akumulátorových batérií a nabijacieho zariadenia sú uvedené v príslušných návodoch na prevádzku.

Uskladnenie

Nasledujúce dodržujte, aby ste predížili životnosť prístroja a zabezpečili l'ahký chod pri obsluhe:

• Vyberte akumulátor
  – Vykonávajte dôkladné čistenie a údržbu stroja.

– Pohyblivé časti ošetrite ekologickým olejom.

• Nepoužité nástroje uskladnite na suchom, uzatvorenom mieste, ktoré je chránené pred mrazom, mimo dosahu detí a nepovolaných osôb.
• Zaistite rezný nástroj (7/21/35) prepravnou ochranou (8/14/22).
• Ušetríte miesto, ak budete prístroj skladovat tak, že nástrčkové nástroje oddelíte od tela prístroja.

① Hnaciu jednotku (1) je možné aj zavesit'. Na spodnej strane tela prístroja je umiestnený záchytný otvor.
① Aby sa do tyče nedostali nečistoty, nasuňte ochrannú krytku (38) na jej koniec.

Platné pre motorovú kosu / strunovou kosačku:

- Pri skladovaní zariadenie neumiestňujte ani nekladťe na ochranný kryt, aby sa predišlo deformáciám ochranného krytu.

i Najlepšie je skladovat' zariadenie zavesené.

Niektoré reťazové oleje majú pri dlhšom skladovaní sklon k vytvoreniu povlakov. Preto je potrebné pred dlhším skladovaním olejový systém prepláchnut čističom na pílové reťaze. Naplňte týmto čističom prázdnu olejovú nádrž približne do polovice. Uzavrite nádrž oleja a nechajte prerezávač bežať tak dlho, kým všetok čistič nevytečie von.

⇒ Pílovú reťaz po očistení vložte krátko do olejového kúpeľa a potom ju zaviňte do olejového papiera.

Pokyny na skladovanie akumulátorových batérií a nabíjacieho zariadenia sú uvedené v príslušných návodoch na prevádzku.

Záruka

Prosíme, prečítajte a rešpektujte priložené záručné prehlásenie a jeho podmienky.

Technické údaje

Pohonná jednotka typu AMGS-AE 40
Výrobný rok vid posledná strana
Vhodné pre akumulátor typu Li-lon 36 V
Vhodné pre kapacitu akumulátora 2000 mAh alebo 4000mAh
Vol'nobežné otáčky n0 7250 min	-1
Max. otáčky 9300 min	-1
Nameraná hladina hluku LWA	95,8 dB (A) (podl'a smernice 2000/14/ES)
Zaručená hladina hluku LWA	96 dB (A) (podl'a smernice 2000/14/ES)
Hladina hlučnosti LPA 93,6 dB (A)
Faktor neistoty merania K 3,0 dB (A)
Hmotnosť (bez akumulátorovej batérie a príslušenstva)	2,2 kg

Plotové nožnice typu	AMGS-HS
Otáčky motora s rezným nástrojom	1150 min ^-1
Otáčky motora s rezným nástrojom	1500 min ^-1
Max. dížka rezu	395 mm
Dížka strižnej lišty (Dížka rezného noža)	420 mm
Vibrácie ruky a paže (Faktor neistoty merania K)	2,5 m/s ^2 (K = 1,5 m/s ^2 )
Hmotnosť (bez akumulátorovej batérie)	4,2 kg

Výškový prerezávač typu	AMGS-HE
Rýchlost' reťaze	7 m/s
Rýchlost' reťaze	9 m/s
Typ reťaze	10 inch
Max. dĺžka rezu	255 mm
Typ reťaze	3/8" LP.043x39
Delenie/hnacia sila článku	9,525 mm (3/8") / 1,1 mm (.043")
Ret'azové koliesko (počet zubov/delenie)	7 x 9,525 mm
Obsah olejovej nádrže	130 ml
Vibrácie ruky a paže (Faktor neistoty merania K)	2,5 m/s ^2 (K = 1,5 m/s ^2 )
Hmotnost' ( s rozšírením bez akumulátorovej batérie)	4,4 kg

Technické údaje akumulátorových batérií a nabíjacieho zariadenia sú uvedené v príslušných návodoch na prevádzku.

• Prístroj vypnút'
  — Počkajte na kl'udový stav
  — Noste ochranné rukavice.
• Vyberte akumulátor

Po každom odstránení poruchy opät' uviest' všetky bezpečnostné zariadenia do prevádzky a preverit'.

Porucha - Všeobecné	Možná príčina	Odstránenie
Po zapnutí prístroj nebeží	➤ Akkubatérie sú prázdne➤ Akumulátor nie je správne vložený➤ Akumulátor príliš horúci (45°) / studený➤ Chybný akumulátor, motor alebo spínač	➤ Nabitie akumulátorových batérií➤ Správne nasad'te akumulátorovú batériu➤ Nechajte vychladnút' / zohriat' batériu➤ Akumulátor, motor alebo spínač dajte skontrolovať alebo opraviť odborníkovi na elektrinu s koncesiou alebo službe zákazníkom, prípadne ich nechajte nahradiť originálnymi náhradnými dielmi.
Prístroj nepracuje na plný výkon	➤ Slabé nabitie akumulátora➤ Poškodená batéria	➤ Nabitie akumulátorových batérií➤ Obráťte sa prosím na zákaznícky servis.
Zariadenie pracuje prerušovane	➤ Chybný zapínač/vypínač➤ Interná chyba	➤ Obráťte sa prosím na zákaznícky servis.➤ Obráťte sa prosím na zákaznícky servis.
Čas rezania s nabitou akumulátorovou batériou je príliš krátky	➤ Batéria nie je nabitá➤ Životnosť batérie u konca	➤ Nabitie akumulátorových batérií➤ Výmena batérie
Prevádzkový režim sa nedá vybrať	➤ Tlačidlo na prepnutie rýchlo/pomaly je poškodené	➤ Obráťte sa prosím na zákaznícky servis.
Prístroj sa sám od seba vypína	➤ Batéria príliš horúca (45 °C)➤ Stav nabitia akumulátorovej je batérie príliš nízky	➤ Nechajte vychladnút' batériu➤ Nabitie akumulátorových batérii

Porucha - motorová kosa	Možná príčina	Odstránenie
Motorová kosa nemá plný výkon	➤ Rezný nôž je tupý alebo poškodený➤ Nástroj je preťažený, lebo je príliš vysoká tráva	➤ Nôž nechat' nabrúsiť alebo vymenit'.➤ Trávu strihajte stupňovito
Motorová kosa pracuje nepokojne, silno vibruje	➤ Pripevňovacia matica rezného noža je uvoľnená➤ Rezný nôž nie je správně nainštalovaný	➤ Pevne utiahnite pripevňovaciu maticu➤ Rezný nôž nainštalujte správne, je potrebné dbať na to, aby sa rezný nôž správně nachádzal v držiaku ochranného krytu➤ Rezný nôž vymeňte➤ Vyčistiť
	➤ Rezný nôž je poškodený➤ Rezný nôž/rezná hlava/prístroj je znečistený

Porucha - stríhač trávy	Možná príčina	Odstránenie
Strunová kosačka nemá plný výkon.	➢ Strihacie lanko je príliš krátke / zlomené➢ Nástroj je preťažený, lebo je príliš vysoká tráva	➢ Predlížit’ strihacie lanká➢ Trávu strihajte stupňovito
Strihacie lanko sa nepredlžuje	➢ Navíjacia cievka s lankom je prázdna➢ Strihacie lanko je zamotané	➢ Vymeňte navíjaciu cievku s lankom➢ Strihaciu cievku nanovo naviňte
Strunová kosačka pracuje nepokojne, silno vibruje	➢ Trávové zbytky medzi cievkou a cievkým krytom	➢ Trávové zbytky odstránit
Porucha – Záhradnícke nožnice	Možná príčina Odstránenie
Prístroj pracuje nepokojne, silno vibruje	➤ Rezacie zariadenie je poškodené➤ Pripevnenie rezacieho zariadenia sa uvoľnilo	➤ Obrátte sa prosím na zákaznícky servis.
Rezné zariadenie nožníc na živý plot je počas prevádzky horúce	➤ Chybné mazanie → trenie➤ Príliš tesná súhra ostria➤ Strižné zariadenie je tupé	➤ Strižné zariadenie naolejovať➤ Súhru ostria nastaviť➤ Ostrie nechat’ nabrúsít- servis

Porucha –Výškový prerezávač	Možná príčina Odstránenie
Prerezávač trhá, vibruje a nereže správne.	▸ Tupá reťaz▸ Opotrebovaná reťaz▸ Ret’az nie je napätý▸ Ret’az je nesprávne nasadená (zuby ukazujú obrácebý smer).	▸ Ret’az nbrúsit alebo vymenit.▸ Ret’az vymenit▸ Zriadit’ napnutie reťazu▸ Ret’az otočit’
Píla je horúca ➞ Chýba olej	▸ Olejový prívod je upchatý▸ Napnutie reťaze je prílišné▸ Tupá reťaz	▸ Doplnit’ olej▸ Vyčistit’ olejový kanálik▸ Zriadit’ napnutie reťaze▸ Ret’az nbrúsit alebo vymenit.
Píla dymí	▸ Chýba olej▸ Olejový prívod je upchatý	▸ Doplnit’ olej▸ Vyčistit’ olejový kanálik

V prípade d'alších porúch alebo otázok sa, prosím, obrátte na svojho miestneho predajcu.

Údržbářské práce	pred každým použitím	po každom použití	po každých 8 hod. prevádzky	po každých hod. prevádzky	pri nutnosti / defekt	každú sezónu
Skontrolovať akumulátor	●
Mazanie pohonného ústrojenstva			● ●
Kontrola noža		●				●
Rezný nôž vymeňte					●
Kontrola cievky		●
Výmena cievky					●
Výmena strunového nôža					●
Nastavenie súhry ostria					●
Namažte rezné zariadenie		●			●
Kontrola vodiacej lišty		●				●
- Čistenie/otočenie		●				●
- Obnova					●
Kontrola reťazového kolieska			●
- Výmna (servis)					●
Skúška napnutie reťaze	●				●
Kontrola reťaze	●					●
- Nechat' nabrúsit'					●
- Výmena					●
Kontrola mazanie reťaze	●
Olejovej nádrže				●		●
Kontrola prístroja	●					●
Čistenie prístroja		●				●
Vymenit' bezpečnostnú nálepku					●

D Baujahr
GB Year of construction
F Année de construction
CZ Rok výroby
DK Produktionsår
I Anno di costruzione

NL Bouvwjaar
PL Rok produkcji
RO An de constructie
s Tillverkningsår
SK Výrobný rok

386198-00 07/21
