AMGS 40 - Grästrimmer ATIKA - Gratis bruksanvisning och manual

Produkttyp	Trådlöst multifunktions trädgårdsset (röjningssåg, grästrimmer, häcksax, motorsåg på skaft)
Märke	ATIKA
Modell	AMGS 40
Batterispänning	36 V Li-jon
Tomgångshastighet	7250 varv/min (långsam) / 9300 varv/min (snabb)
Garanterad ljudeffektnivå	96 dB(A)
Vikt drivenhet	2,2 kg (utan batteri och verktyg)
Vikt röjningssåg/grästrimmer	3,7 kg (utan batteri)
Vikt häcksax	4,2 kg (utan batteri)
Vikt motorsåg på skaft	4,4 kg (med förlängning, utan batteri)
Skärdiameter röjningssåg (blad)	255 mm
Skärdiameter grästrimmer (tråd)	330 mm
Skärlängd häcksax	395 mm
Bladlängd häcksax	420 mm
Skärlängd motorsåg på skaft	203 mm (10 tum)
Kedjetyp för skaftsågen	3/8" LP .043x39
Kedjeoljetankens kapacitet	130 ml
Kompatibelt batteri	AP 40-200 (2,0 Ah) eller AP 40-4000 (4,0 Ah) - ingår inte
Kompatibel laddare	ALG 40-1800 - ingår inte
Huvudfunktioner	Röjning, grästrimning (tråd), häckklippning, beskärning (motorsåg på skaft)
Hastigheter	2 valbara hastigheter (långsam/snabb)
Säkerhet	Startspärr, automatisk avstängning vid låg batterinivå, överlastskydd
Underhåll	Smörj växellådan var 25:e timme; rengör efter varje användning; slipa blad/kedja vid behov
Inkluderade tillbehör	Skärblad, trådrulle, svärd och kedja, skydd, selen, handtag, nycklar
Garanti	Tillverkargaranti enligt medföljande deklaration

Vanliga frågor - AMGS 40 ATIKA

Vilka batterityper kan jag använda med ATIKA AMGS 40 grästrimmer?

Apparaten fungerar med 36 V Li-jon-batterier från AP 40-serien. Kompatibla modeller är AP 40-200 (2,0 Ah) och AP 40-4000 (4,0 Ah). Batteriet ingår inte med apparaten och måste köpas separat, liksom laddaren ALG 40-1800.

Hur ändrar jag rotationshastigheten?

Du kan välja mellan två hastigheter med hastighetsomkopplaren (markering 34). För omkopplaren till nedre läge för långsam hastighet (7250 varv/min) och till övre läge för snabb hastighet (9300 varv/min). Drifteffekten minskas i långsam hastighet för att spara batteri.

Hur monterar jag röjningssågen/skärbladet?

Använd skyddshandskar. Montera först skyddskåpan (5) på höljet, placera sedan skyddslocket (6), skärbladet (7), distansbrickan (9) och locket (10). Skruva fast M10-fästmuttern (11) moturs på drivaxeln. Lås axeln med monteringsnyckeln och dra åt muttern. OBS: Vänstergänga.

Hur använder jag grästrimmern med tråd?

Montera trådrullen (12) på drivaxeln. Tråden förlängs automatiskt genom att lätt knacka rullen i marken. Den inbyggda trådavskäraren i skyddskåpan kapar överflödig tråd. För bästa resultat, arbeta med torrt gräs och undvik hårda hinder.

Vilka är de viktigaste säkerhetsföreskrifterna för häcksaxen?

Använd alltid handskar, skyddsglasögon och hörselskydd. Håll apparaten med båda händerna, håll personer och djur på minst 5 m avstånd. Arbeta inte ovanför axelhöjd eller på stege. Kontrollera att inga häckande fåglar finns i häcken innan klippning.

Hur spänner jag kedjan på motorsågen på skaft?

Stäng av apparaten och ta bort batteriet. Lossa fästmuttern (17a) max ett varv. Lyft försiktigt svärdets nos och vrid justerskruven för kedjespännaren (31) medurs tills kedjan kan lyftas 3–4 mm mitt på svärdet. Kontrollera att länkarna är ordentligt i spåret, dra sedan åt muttern.

Hur kontrollerar jag kedjesmörjningen?

Starta motorsågen på skaft och rikta svärdsspetsen mot en bit kartong eller papper cirka 20 cm från marken. Om ett oljespår syns fungerar den automatiska smörjningen korrekt. Annars, kontrollera oljenivån i tanken (kapacitet 130 ml) och rengör oljekanalen om nödvändigt.

Vad gör jag om apparaten inte startar?

Kontrollera först att batteriet är laddat och korrekt isatt. Om batteriet är för varmt eller för kallt (>45°C), låt det återgå till rumstemperatur. Om problemet kvarstår kan batteriet, motorn eller omkopplaren vara defekta; kontakta kundtjänst.

Hur rengör jag häcksaxen efter användning?

Stäng av apparaten, ta bort batteriet och vänta tills bladen stannat helt. Ta bort växtrester med en borste eller trasa. Använd inte vatten för att undvika korrosion. Applicera vid behov ett lösningsmedel för kåda och olja sedan skäranordningen med en miljövänlig underhållsolja.

Vilka tillbehör ingår i lådan?

Förpackningen innehåller: drivenhet, handtag, selen, skydd, skärblad, trådrulle, svärd och kedja för motorsåg på skaft, transportsäkerheter, häcksax, motorsåg på skaft med förlängning, en påse med tillbehör (nycklar, skruvmejsel), monteringsblad och bruksanvisning. Batteri och laddare ingår inte.

BRUKSANVISNING AMGS 40 ATIKA

Bruksanvisning i original - Batteridrivet set för trädgårdsskötsel

i Förvara bruksanvisningen väl.
Ge bruksanvisningen till alla personer, som arbetar med apparaten.

Ni får inte ta maskinen I drift förrän Ni har läst denna driftinstruktion, beaktat alla angivna hänvisningar samt monterat maskinen som beskrivits.

Barn, personer med begränsade fysiska, känselmässiga eller mentala egenskaper, eller som har bristande erfarenhet och/eller kunnande, eller personer som inte känner till anvisningarna, får inte manövrera eller använda apparaten.
Barn och ungdomar under 16 år får vare sig betjäna apparaten eller laddningsenheten. Nationionella och lokala föreskrifter kan innebära andra begränsningar i användarens ålder.
Håll barn borta från batterierna, eftersom de inte uppskatta riskerna med batterier.

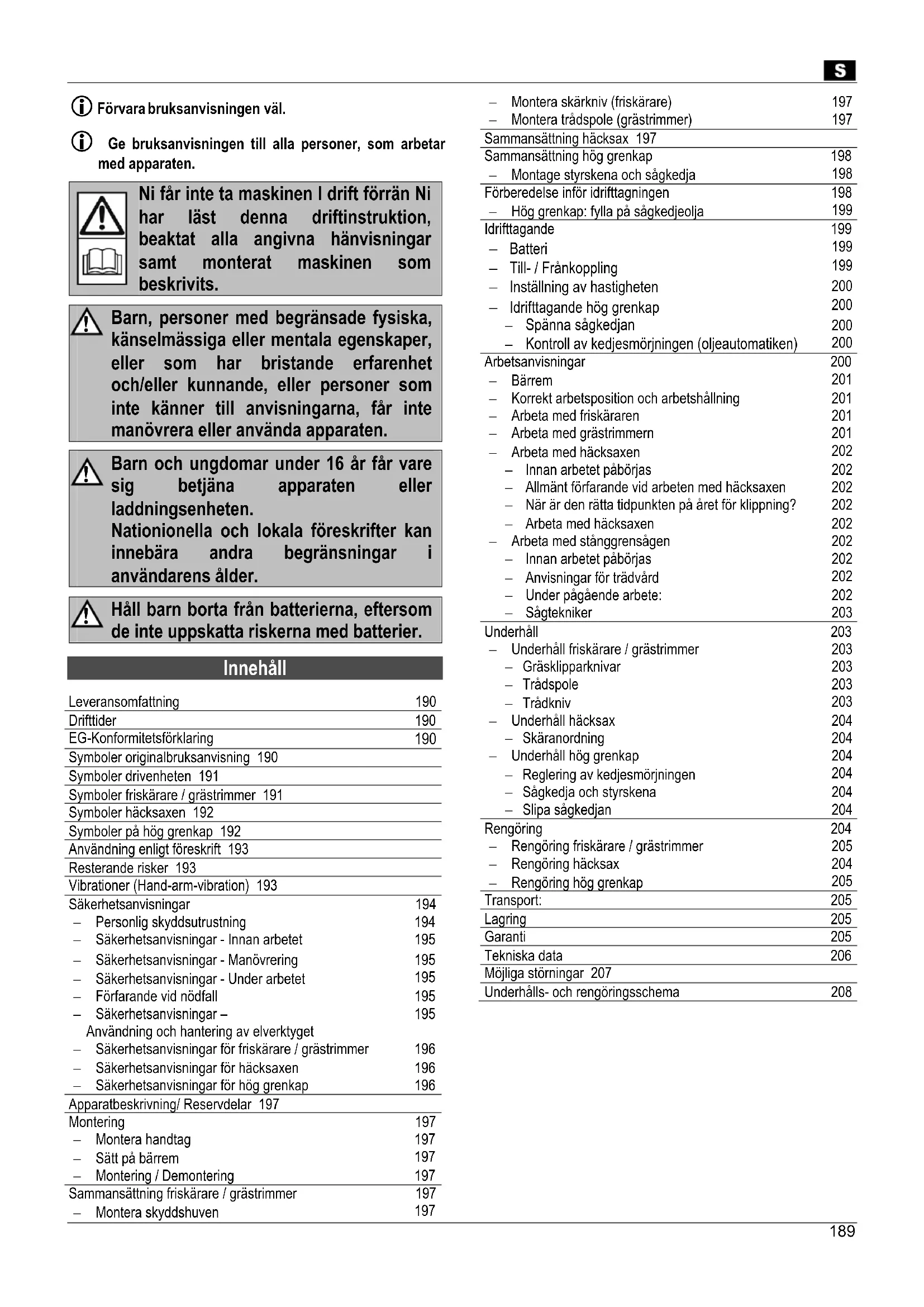

Innehåll

Leveransomfattning	190
Drifttider	190
EG-Konformitetsförklaring	190
Symboler originalbruksanvisning 190
Symboler drivenheten 191
Symboler friskärare / grästrimmer 191
Symboler häcksaxen 192
Symboler på hög grenkap 192
Användning enligt föreskrift 193
Resterande risker 193
Vibrationer (Hand-arm-vibration) 193
Säkerhetsanvisningar	194
- Personlig skyddsutrustning	194
- Säkerhetsanvisningar - Innan arbetet	195
- Säkerhetsanvisningar - Manövrering	195
- Säkerhetsanvisningar - Under arbetet	195
- Förfarande vid nödfall	195
- Säkerhetsanvisningar –	195
Användning och hantering av elverktyget
- Säkerhetsanvisningar för friskärare / grästrimmer	196
- Säkerhetsanvisningar för häcksaxen	196
- Säkerhetsanvisningar för hög grenkap	196
Apparatbeskrivning/ Reservdelar 197
Montering	197
- Montera handtag	197
- Sätt på bärrem	197
- Montering / Demontering	197
Sammansättning friskärare / grästrimmer	197
- Montera skyddshuven	197

- Montera skärkniv (friskärare) 197 - Montera trådspole (grästrimmer) 197

Sammansättning häcksax 197 Sammansättning hög grenkap 198 – Montage styrskena och sågkedja 198 Förberedelse inför idrifttagningen 198 – Hög grenkap: fylla på sågkedjeolja 199

Idrifttagande 199 - Batteri 199 - Till-/Frånkoppling 199 - Inställning av hastigheten 200 - Idrifttagande hög grenkap 200 - Spänna sågkedjan 200 - Kontroll av kedjesmörjningen (oljeautomatiken) 200

Arbetsanvisningar 200 - Bärrem 201 - Korrekt arbetsposition och arbetshållning 201 - Arbeta med friskäraren 201 - Arbeta med grästrimmern 201 - Arbeta med häcksaxen 202 - Innan arbetet påbörjas 202 - Allmänt förfarande vid arbeten med häcksaxen 202 - När är den rätta tidpunkten på året för klippning? 202 - Arbeta med häcksaxen 202 - Arbeta med stänggrensågen 202 - Innan arbetet påbörjas 202 - Anvisningar för trädvård 202 - Under pågående arbete: 202 - Sågtekniker 203

Underhåll	203
– Underhåll friskärare / grästrimmer	203
– Gräsklipparknivar	203
– Trådspole	203
– Trådkniv	203
– Underhåll häcksax	204
– Skäranordning	204
– Underhåll hög grenkap	204
– Reglering av kedjesmörjningen	204
– Sågkedja och styrskena	204
– Slipa sågkedjan	204
Rengöring	204
– Rengöring friskärare / grästrimmer	205
– Rengöring häcksax	204
– Rengöring hög grenkap	205
Transport:	205
Lagring	205
Garanti	205
Tekniska data	206
Möjliga störningar 207
Underhålls- och rengöringsschema	208

Leveransomfattning

Kontrollera kartongens innehåll efter uppackning

▶ är komplett
▶ inte uppvisar några transportskador

Meddela försäljaren eller tillverkaren omedelbart eventuella reklamationer. Senare reklamationer kan inte godkännas.

• 1 Drivenhet (1)
• 1 Påsättningsverktyg friskäræ (4)
• 1 Påsättningsverktyg häcksax (13)
• 1 Päsättningsverktyg hög grenkap (16)
• 1 Förlängning hög grenkap (15)
• 1 Skyddshuv (5)
• 1 Skärkniv (8)
• 1 Handtag (2)
• 1 Bärrem (3)
• 1 Styrskena (20)
• 1 Sägkedja (21)
• 1 Kedjeskydd (22)
- Knivskydd (14)
- Trådspole (12)
- Tillbehörspåse (39)
• Originalbruksanvisning
• Montage- och manövreringsblad
- Garantiförklaring

Följande delar inkluderas inte i leveransomfånget. Dessa tillbehör kan återfås hos er återförsäljare eller av tillverkaren.

• laddningsenhet ALG 40-1800 (beställnr.: 365500)
• Batteri AP 40-2000 (artikelnr. 365501) eller AP 40-4000 (artikelnr. 365503)

Drifttider

Var vänlig beakta även de regionala bestämmelserna rörande bullerskydd.

Information för att förhindra oljud:

Ett visst buller från denna apparat kan inte undvikas. Utför bullerintensiva arbeten på tillåtna och därför avsedda tider. Ta hänsyn till pilotider och inskränk arbetstiden till bara det nödvändigaste. Använd lämpligt hörselskydd för din personliga hälsa och säkerhet och se till att personer som uppehåller sig i närheten använder hörselskydd.

EG-Konformitetsförklaring

Nr. (S-No.): 13641

enligt EG-direktiv

2006/42/EG

Härmed förklarar vi

Altrad Lescha Atika GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany

förklarar med ensamansvar att nedanstående produkt,

Batteridrivet set för trädgårdsskötsel AMGS 40

är konform med bestämmelserna i ovannämnda EG-direktiv, samt med bestämmelserna i dessa följande direktiv:

2014/30/EG och

2000/14/EG.

Följande passande normer har använts:

EN 60335-1:2012+A11:2014+A13:2017;

EN 50636-2-91:2014; EN ISO 11806-1:2011,

EN 60745-1:2009+A11:2010, EN 60745-2-15:2009+A1,

EN ISO 11680-1:2011, EN 55014-1:2017, EN 55014-2:2015

Förfarande vid konformitetsvärdering: 2000/14/EG - bilaga V

Uppmätt ljudeffektsnivå LWA 95,8 dB (A).

Garanterad ljudeffektsnivå L _WA 96 dB (A).

Ansvarig för sammanställning av de tekniska underlagen:

Hotande fara eller farlig situation. Om man inte beaktar dessa hänvisningar kan personskador eller materiella skador bli följden.

Viktiga hänvisningar rörande en korrekt hantering. Om man inte beaktar dessa hänvisningar kan detta leda till störningar.

Användarhänvisningar. Dessa hänvisningar hjälper Er att utnyttja alla funktioner på ett optimalt sätt.

Montering, betjäning och underhåll. Här förklarar man exakt för Er vad Ni måste göra.

Viktiga anvisningar för miljöriktig användning. Om man inte beaktar dessa anvisningar kan detta leda till miljöskador.

Ta hjälp av det bilagda montage- och manöverbladet, när texten hänvisar till bild-nr.

Symboler

Lägg betydelserna på minnet för att säkrare kunna betjäna apparaten och för att kunna undvika risker för skador på dig själv och andra personer.

Betydelsen av "symbolbeteckningarna" som återfinns på batterierna och laddningsenheten förklaras i respektive "driftsanvisningar".

Produkten motsvarar de produktspecifika och gällande europeiska direktiven.

Elektriska apparater bör inte slängas i soptunnan.

Apparater, tillbehör och förpackning skall återvinnas på miljövänligt sätt.

Enligt det europeiska direktivet 2012/19/EG om gamla el- och elektronikapparater, måste elapparater som inte längre är driftsdugliga, samlas ihop åtskilt och tillföras en miljöriktig återanvändning.

Symboler drivenhet

36 V\~

Hastighet → långsam

Hastighet → snabb

7250 min ^-1

9300 min ^-1

Garanterad bullernivå LWA 96 dB (A), uppmätt enligt direktiv 2000/14/EG

Symboler friskärare / grästrimmer

Varning! Friskäraren / grästrimmern kan förorsaka allvarliga kroppsskador!

Läs noga igenom bruksanvisningen innan ni börjar använda maskinen och beakta alla säkerhetsanvisningar

Risk för utkastade delar när motorn är igång – håll obehöriga personer, liksom husdjur och andra djur på avständ från riskområdet.

Håll barn, personer och djur från ert arbetsområde. Säkerhetsavständ minst 15 m.

Dra ut batteriet

⇒ innan varje arbetspass (rengöring, underhåll, reparation, osv.) av apparaten

⇒ vid avbrott i arbetsflödet, transport och lagring

Fara genom Kickback / Bakslag

Säkerställ att skärdelen inte kommer i kontakt med främmande föremål vid idriftsättningen och under pågående arbete.

Skaderisk för fötter genom beröring av det skärande verktyget på ej täckta delar.

Använd skyddshjälm ifall risk för nedfallande delar föreligger.

Använd ögon- och hörselskydd.

Bär skyddshandskar.

Bär skyddsskor!

Får ej utsättas för regn. Skydda mot fuktighet.

Använd inga sågblad.

Tomgångsvarvtal /

max. varvtal av skärdelen 7000 min-1

Observera! Skärverktyget fortsätter att rotera efter att apparaten har stängts av. Håll undan händer och fötter på behörigt säkerhetsavständ till skärverktyget och vänta tills det står fullständigt stilla.

Symboler häcksaxen

Varning! Häcksaxen kan orsaka allvarliga skador! Varning! Häcksaxen kan orsaka allvarliga skador!

Läs noga igenom bruksanvisningen innan ni börjar använda maskinen och beakta alla säkerhetsanvisningar

Bär skyddshjälm, ögon- och hörselskydd.

Bär skyddshandskar.

Bär skyddsskor!

Vidrör inte en löpande skärkniv. Ta bara bort fastklämt klippmaterial med frånkopplad apparat.

Håll barn, personer och djur från ert arbetsområde. Säkerhetsavständ minst 5 m.

Dra ut batteriet

⇒ innan varje arbetspass (rengöring, underhåll, reparation, osv.) av apparaten

⇒ vid avbrott i arbetsflödet, transport och lagring

Får ej utsättas för regn. Skydda mot fuktighet.

Eld, ljus och rökning är förbjudet.

Skärlängd 395 mm

Klingans längd 420 mm

Symboler på stånggrensågen

Läs noga igenom bruksanvisningen innan ni börjar använda maskinen och beakta alla säkerhetsanvisningar

Använd skyddshjälm ifall risk för nedfallande delar föreligger.

Bär skyddshandskar.

Bär skyddsskor!

Får ej utsättas för regn. Skydda mot fuktighet.

Håll tredjeperson borta från arbetsområdet. Säkerhetsavständ minst 6 m.

Använd inte stånggrensågen i närheten av kablar, ström- eller telefonledningar. Häll, vid arbete med stånggrensågen, ett säkerhetsavständ på 10 m till strömförande luftledningar.

Dra ut batteriet

⇒ innan varje arbetspass (rengöring, underhåll, reparation, osv.) av apparaten ⇒ vid avbrott i arbetsflödet, transport och lagring

Sågkedjeolja

Tänk på kedjelänkarnas rörelseriktning

Ställ in kedjesmörjningen

Maximal skärlängd 203 mm

Användning enligt föreskrift

Allmänt gäller:

• Till en användning enligt föreskrift hör även att man iakttar de drift-, underhålls- och reparationsvillkor som är föreskrivna av tillverkaren samt att man följer de säkerhetshänvisningar som finns i instruktionen.
• All slags användning som går utöver detta gäller som stridande mot föreskrifterna. Tillverkaren tar inget ansvar för skador orsakade av användning till ej godkända ändamål. Endast användaren står för hela risken.
• Egenmäktiga förändringar på redskapet utesluter allt ansvar från tillverkaren för alla sorters skador som härigenom kan uppstå.
• Maskinen får endast ställas in, användas och underhållas av personer förtrogna med detta och som är informerade om riskerna. Reparationsarbeten får endast utföras av oss eller av oss rekommenderade kundserviceverkstäder.

För friskäraren / grästrimmern gäller följande:

• Friskäraren lämpar sig för att tunna ut eller avlägsna högt gräs, ogräs och sly, för privat bruk, för hus- och trädgårdsskötsel.
• Grästrimmern lämpar sig för att skära gräs och liknande växtlighet vid kanten av gräsmattan som ej nås av gräsklipparen, i privata hushåll och i hobbyträdgårdar.

- Friskäraren / grästrimmern får inte användas:

• för att skära eller förminska häckar, buskar eller buskage, blommor och komposteringsmaterial.
• för utjämning av markpartier som t.ex. mullvadskullar. Det innebär risk för skador!

- Som friskärare / grästrimmer för privat bruk, för hus- och trädgårdsskötsel, betraktas en maskin som inte används i offentliga anläggningar, parker, sportanläggningar eller inom lant- och skogsbruk.

- Maskinen får inte användas i omgivningar med explosionsrisk och får inte utsättas för nederbörd.

För häcksaxen gäller:

• Häcksaxen lämpar sig endast för att skära mjuka grenar och nya skott på häckar och buskar i hem- eller hobbyträdgården.
• Som häcksax för privat bruk i privata trädgårdar eller i hobbyträdgårdar betraktas en maskin som inte används i offentliga anläggningar, parker, sportanläggningar samt inom lant- och skogsbruk.
• Maskinen får inte användas för klippning av gräsmattor, gräskanter eller för sönderdelning i komposteringssyfte. Det innebär risk för skador!
• Maskinen får inte användas i omgivningar med explosionsrisk och får inte utsättas för nederbörd.
• Metalldetaljer (trådar etc.) måste ovillkorligen avlägsnas från det material som skall skäras.

För hög grenkap gäller:

• Stånggrensågen är bara avsedd för att skilja av grenar på stående träd.
• Använd inte stånggrensågen till att fälla träd, skott eller buskar.
• Använd inte stånggrensågen till att såga byggnadsmaterial och plast.
• Stånggrensågen får endast användas privat, dvs. hemma i trädgården.
• Stånggrensågen är inte avsedd för skogsarbete (såga grenar i skogen). Den nödvändiga säkerheten för operatören är inte säkerställd genom kabelförbindelsen.

Resterande risker

⚠ Även om man använder maskinen på föreskrivet sätt och beaktar alla säkerhetsanvisningar finns alltid en viss risk att skada sig på grund av maskinens speciella konstruktion.

Resterande risker kan minimeras om "Säkerhetsinstruktionerna" och "Föreskriven användning" samt bruksanvisningen som helhet följs.

Hänsyn och försiktighet minskar riskerna för person- och sakskador.

Allmänt gäller:

• Varning! Denna apparat alstrar under driften ett elektromagnetiskt fält. Detta fält kan under vissa omständigheter påverka aktiva eller passiva medicinska implantat. För att reducera risken för allvarliga skador, rekommenderar vi personer med medicinska implantat att konsultera sin läkare och tillverkare av dessa medicinska implantat, innan apparaten används.
• Hälsoskador, som uppkommer på grund av hand- eller armvibrationer då apparaten används under en längre tid, eller om apparaten inte används eller underhålls rätt.
• Hörselskador vid arbeten utan hörselskydd, som varar under en längre tid.
• Skador på ögonen om ni inte använder skyddsglasögon eller ansiktsskydd.
• Elektriska stötar.
• Beröring av spänningsförande detaljer när elektriska konstruktionsdetaljer har öppnats.
• Brandfara

För friskäraren / grästrimmern gäller följande:

• Skaderisk för fingrar och händer genom vidröring av den roterande skivan.
• Skaderisk för fötter genom beröring av det skärande verktyget på ej täckta delar.
• Ivägslungade stenar och jord.

För häcksaxen gäller:

- Personskador på grund av ivägslungande delar:

- knivdelar som bryts av och slungas ut.

För hög grenkap gäller:

• Risk för rekyl vid beröring av styrskenan med ett fast föremål.
• Risk för skador på fingrar och händer genom verktyget (sågkedja).
• Risk för personskador på grund av materialdelar som slungas ut.

Dessutom kan det alltid finnas en viss risk att skada sig även om denna risk inte är direkt uppenbar.

Vibrationer

Hand-arm-vibration max a_h = 5,7m / s^2

Mätosäkerhet K_hd = 1,5 m/s^2

Det angivna vibrationsvärdet är uppmätt genom eget testförfarande och kan användas för jämförelse mellan ett elverktyg och ett annat.

Det angivna vibrationsvärdet kan också användas för en inledande uppskattning av vibrationsbelastningen.

⚠️ De verkligt förekommande vibrationsvärdena under användning av maskinen kan avvika från angivna värden i bruksanvisningen respektive från tillverkaren.

Detta kan förorsakas av följande faktorer, som man ska beakta innan och under användandet.

– används maskinen rätt
- är typen av skärande av materialet, resp. hur det bearbetas, rätt
- är driftstillståndet för maskinen i ordning
- skärpningstillstånd för skärvektyg resp. rätt skärverktyg
- är handtagen eller optionala vibrationshandtag monterade och sitter dessa fast på maskinkroppen.

Om ni får en otrevlig känsla eller en hudfärgning på händrena, under arbetet med maskinen, ska ni omedelbart avbryta arbetet. Lägg in tillräckligt med vilopauser. Lägger man inte in tillräckligt med vilopauser kan det leda till hand-arm-vibrationssyndrom.

Man ska göra en uppskattning av belastningsgraden beroende på arbetet resp. användningen av maskinen och lägga in respektive vilopauser. På detta sätt kan belastningsgraden under hela arbetstiden väsentligt minskas. Minimera er risk som ni blir utsatt för vid vibrationer. Sköt maskinen enligt anvisningarna i bruksanvisningen. Om maskinen används ofta, bör ni ta kontakt med er fackhandlare och ev. skaffa antivibrationstillbehör (handtag). Undvik användning av maskinen vid temperaturer på t=10°C eller lägre. Gör en arbetsplan genom vilken vibrationsbelastningen kan begränsas.

Beakta följande hänvisningar för att skydda Er själv och andra mot eventuella skador.

Läs noga igenom och beakta anvisningarna nedan samt alla tillämpliga nationella säkerhetsbestämmelser och branchföreningars föreskrifter om att förebygga olyckor, innan ni börjar använda maskinen för att skydda både er själv och andra, för möjliga faror.

Det kan finnas nationella lagar och föreskrifter som inskränker maskinens användning.

Beakta anvisningarna i de medföljande separata instruktionerna "Allmänna säkerhetsanvisningar".

Säkerhetshänvisningar gällande batteriet och laddningsenheten förklaras i respektive "driftsanvisningar".
i Bevara alla säkerhetsanvisningar och anvisningar för framtiden.
Ge säkerhetsanvisningarna till alla personer, som arbetar med maskinen.

- Gör dig förtrogen med apparaten innan användningen, med hjälp av driftsinstruktionerna.

- Använd inte maskinen till sådant som den inte är konciperad för (se Användning enligt föreskrift).

- Var uppmärksam. Koncentrera er på arbetet. Arbeta förnuftigt. Använd inte apparaten om ni är trött eller påverkad av narkotika, alkohol eller läkemedel. Ett ögonblicks oaktsamhet kan leda till allvarliga personskador vid användning av elverktyget.

- Användaren ansvarar för olycksfall eller faror som kan uppstå för andra personer eller dessa personers ägodelar.

Personlig skyddsutrustning

- Arbeta aldrig utan lämplig skyddsutrustning:

• inga löst sittande kläder samt inga smycken. Dessa kan fastna i rörliga maskindelar.
• inga löst hängande kläder eller sådana med hängande band eller snören
  – använd hårnät vid långt här
• kontrollerad skyddshjälm i situationer där man måste räkna med huvudskador.
• ansikts- och hörselskydd
  – byxor och handskar med skärskydd
• halkfria stövlar (säkerhetsskor) med skärskydd och täskyddskåpa

Säkerhetsanvisningar - Innan arbetet

Genomför följande kontroller innan du tar redskapet i drift samt regelbundet under arbetet. Följ de respektive avsnitten i bruksanvisningen:

• Är redskapet komplett och föreskriftsenligt monterad?
• Befinner sig redskapet i ett gott och säkert tillstånd?
• År skäranordnngen oskadad och korrekt slipad?
• År handtagen rena och torra?
• Konstatera före arbetets början, att:
• inga ytterligare personer, barn eller djur uppehåller sig i arbetsområdet
• du har möjlighet att gå undan bakåt utan hinder
  – underlaget där du står är fritt från föremål, snår och kvistar.
• du står säkert.

- Ta bort alla främmande föremål innan klippningen (t.ex. stenar, grenar, trådar, etc.). Se till att det inte finns andra föremål i närheten av arbetsområdet.

- Finns det ingen risk för att snubbla på arbetsplatsen? Håll ordning inom Ditt arbetsområde! Oordning kan leda till olycksfall - Risk att snubbla!.

• Ta hänsyn till miljöns inflytande:

- Arbeta inte under otillräckliga ljusförhållanden (t.ex. dimma, regn, snöyra eller skymning). Ni kan inte längre se detaljer i fallområdet – olycksrisk!

- Arbeta inte på snö, is eller andra hala ytor – halkrisk.

- Använd aldrig redskapet i närheten av brännbara vätskor eller gaser – Brandfara!

• Arbeta aldrig med bara en hand. Håll alltid redskapet med båda händerna.
• Använd alltid bärremmen då ni arbetar med apparaten.
• Arbeta aldrig med

– sträckta armar
– vid ställen som är svåra att nä
- för mycket framåtlutad
- över axelhöjd
– stående på en stege, en arbetsställning eller ett träd.

• Arbeta på halkfritt och plant underlag.
• Undvik onormal kroppsställning. Sörj för en säker stabilitet och upprätthåll alltid jämvikten.
• Byt regelbundet arbetsposition för att undvika en ensidig arbetsställning.
• Koppla från redskapet vid arbetspauser och lägg aldrig ifrån dig redskapet så att någon annan kan skadas. Säkra apparaten mot obehörig användning.

Säkerhetsanvisningar - Under arbetet

• Arbeta inte ensam. Håll ständigt ljud- och synkontakt med andra personer, som i nödfall kan hämta hjälp omedelbart.
• Stoppa omedelbart apparaten vid hotande fara eller i nödfall.
• Låt apparaten aldrig vara igång utan uppsikt.
• Avsluta genast arbetet om plötsliga kroppsliga besvär upträder (t.ex. huvudvärk, yrsel, illamående, osv.) – Det är då ökad olyckfallsrisk!
• Överbelasta inte maskinen! Du arbetar både bättre och säkrare inom maskinens angivna effektområde.
• Ta pauser under arbetet så att motorn kan svalna.
• Ställ inte den varma apparaten på torrt gräs eller brännbara material.

Förfarande vid nödfall

• Påbörja lämpliga första-hjälpen-åtgärder anpassat till den skadade och begär fortast möjlig hjälp från en kvalificerad läkare.
• Skydda den skadade mot ytterligare skador och försök att få den skadade att vara lugn

Säkerhetsanvisningar - Användning och hantering av elverktyget

- Sköt om apparaten med omsorg:

• Följ underhållsföreskrifterna och hänvisningarna och verktygsbyte.
• Se till att handtagen är torra och fria från kåda, olja och fett.

- Montera bara på skärverktug som hör till apparaten.

Användning av andra verktyg och andra tillbehör innebära risk för personskador.

- Koppla från apparaten, vänta till den står stilla och plocka bort batteriet, innan:

• Kontakt av apparaten med marken, stenar, spik eller andra främmande föremål
  – Ovanligt högljudda driftsljud.
• ovanligt starka vibrationer av maskinen
  – vid reparationsarbeten
• vid underhålls- och rengöringsarbeten
• Åtgärdande av störningar (hit hör också blockering av klippanordningen - häcksax)
• Transport och lagring
• byte av skärverktyg
  – vid spänning av kedjan (hög grenkap)
  — när Du lämnar maskinen (även vid kortvariga avbrott)

- Kontrollera så att maskinen inte upvisar eventuella skador:

- Innan man använder maskinen måste man noggrant kontrollera att skyddsanordningarna fungerar korrekt och enligt föreskrift. Kör endast maskinen med kompletta och korrekt placerade säkerhetsanordningar och ändra inte något på maskinen som skulle kunna minska säkerheten..

• Kontrollera att de rörliga delarna fungerar korrekt och inte är fastklämda samt att inga detaljer är skadade. Samtliga delar måste vara rätt monterade och uppfylla alla villkor för att sågen ska fungera korrekt.
• Skadade säkerhetsanordningar eller detaljer måste repareras fackmässigt av en erkänd fackverkstad eller bytas ut för såvitt inget annat har angetts i driftinstruktionen.

• Skadade eller oläsliga säkerhetsklistermärken skall bytas ut.

• Lät inget verktyg fastna! Kontrollera alltid innan inkopplingen, alla verktyg är borttagna.

• Förvara icke nyttjade redskap på en torr och låst plats oåtkomliga för barn.

Utför inga ytterligare reparationer på maskinen, än de som är beskrivna i kapitlet "Underhåll", utan ta kontakt direkt med tillverkaren eller hans vederbörande kundtjänst.

Använd bara originalreservdelar, tillbehör och specialtillbehörsdelar. Genom att använda andra reservdelar och andra tillbehör kan olyckor vållas. För skador som resulterar härav ansvarar tillverkaren ej.

Säkerhetsanvisningar För friskäraren / grästrimmern

• Se till, att innan tillkopplingen av apparaten, att skärverktyget inte berör marken.
• Säkerställ att fötter och händer befinner sig på behörigt säkerhetsavständ från skärverktyget, innan driftsättning av apparaten.
• Börja inte arbeta förrän skärverktyget har uppnått sitt fulla varvtal.
• Berör aldrig skärverktyget, som är i gång, med fasta föremål (stenar, trädstammar).
• Observera! Skärverktyget har en viss eftergång! Bromsa inte maskinen med handen.

Säkerhetsanvisningar för häcksaxar:

• Håll alla kroppsdelar borta från skärknivarna. Försök aldrig, med kniven igång, att ta bort avklippt material eller att hålla fast material som ska klippas. Ta bara bort fastklämt klippmaterial med frånkopplad apparat. Ett ögonblicks oaktsamhet vid användning av häcksaxen, kan leda till allvarliga personskador.
• Se till att alla skyddsanordningar och handtag är monterade vid användning av apparaten. Försök aldrig att använda en ofullständigt monterad apparat, eller en apparat med inte tillåtna modifikationer.
• Bär häcksaxen i handtaget med stillastående motor. Vid transport eller lagring av häcksaxen ska alltid skyddskåpan sättas på. Riktig hantering av apparaten minska skaderisken med kniven.
• Håll elverktyget i de isolerade handtagen, eftersom kniven kan komma i beröring med den egna nätkabeln. Kontakt mellan kniven och en spänningsförande ledning kan sätta apparatdelar av metall under spänning och leda till en elektrisk stöt.
• Efter längre användning kan åtkomliga metalldelar bli mycket varma.

Säkerhetsanvisningar för hög grenkap

Den som arbetar med stånggrensågen, måste kunna uppvisa en utbildning som motsvarar den tänkta arbetsinsatsen och vara förtrogen med användningen av stånggrensågen och personskyddsutrustningen.

• Personer under 18 år får inte använda stånggrensågen.
• Håll alla kroppsdelar borta från sågklingan, då den är i gång. Se till att sågklingan inte rör vid något, vid starten. Ett ögonblick av oaktsamhet vid arbeten med stånggrensågen kan leda till att kläder eller kroppsdelar fastnar i stånggrensågen.
• Håll alltid stånggrensågen med höger hand i bakre handtaget och med vänster hand i främre handtaget. Håller man stånggrensågen på omvänt sätt ökas risken för skador och ska undvikas.
• Håll elverktyget i de isolerade handtagen, eftersom sågkedjan kan komma i beröring med den egna

nätkabeln. Kontakt mellan sågkedjan och en spänningsförande ledning kan sätta apparatdelar av metall under spänning och leda till en elektrisk stöt.
- Bär skyddsglasögon och hörselskydd. Ytterligare skyddsutrustning för huvud, ben och fötter rekommenderas. Passande skyddskläder minskar risken för skador på grund av kringflygande spånmaterial och tillfällig beröring av såkgedjan.
- Arbeta inte med stånggrensågen i ett träd. Vid drift i ett träd innebär det olycksrisk.
- Se alltid till att ni står på fast underlag och använd bara stånggrensågen när ni står stadigt på ett säkert och plant underlag. Halkigt underlag eller ostabila ytor, som på en stege, kan göra att man tappar balansen eller tappar kontrollen av stånggrensågen.
- När ni sågar en gren som står under spänning, får ni räkna med att den fjädrar tillbaka. När spänningen i träfibrerna frigörs, kan den spända grenen träffa operatören och/eller göra så att han tappar kontrollen över stånggrensågen.
- Var särskilt försiktig när ni sågar underträ eller unga träd. Det tunna materialet kan fastna i sägkedjan och slå upp mot er, så att ni tappar balansen.
- Bär stånggrensågen i främre handtaget, när den är avstängd, med sågkedjan vänd från kroppen. Vid transport eller lagring av stånggrensågen ska alltid skyddskåpan sättas på. Korrekt hantering av stånggrensågen minskar sannolikheten att ni kommer i beröring med sågkedjan när den är i gång.
- Följ anvisningarna om smörjning, kedjespänning och byte av tillbehör. En felaktigt spänd eller smörjd kedja, kan öka förslitningen eller risken för bakslag.
- Håll handtagen torra och fria från olja och fett. Feta och oljiga handtag är hala och kan leda till förlust av kontrollen.
- Såga bara trä. Använd inte stånggrensågen för ändamål som den inte är avsedd för. Exempel: Använd inte stånggrensågen för sågning av plast, murverk eller byggmaterial som inte är av trä. Användning av stånggrensågen för arbeten som den inte är avsedd för, kan leda till farliga situationer.

1 >Apparatbeskrivning / Reservdelar

Pos.-Nr.	Beteckning Beställnr.
1	Drivenhet
2	Handtag kompl. 386105
2a	Handtag
2b	Handtagsunderdel
3	Bärrem 385805
4	Påsticksverktyg friskärare
5	Skyddshuv 386215
6	Skyddskåpa 385941
7	Gräsklipparknivar 385855
8	Transportskydd (Knivskydd)	385856
9	Distansbricka 386119
10	Täcklock 386120
11	Fästmutter M10	386122
12	Trådspole	386217
13	Påsticksverktyg häcksax
14	Transportskydd (Häcksax)	386114
15	Förlängning hög grenkap
16	Påsticksverktyg hög grenkap
17	Skydd	386163
17a	Mutter för skydd	386164
18	Tanklock	386160
19	Tank (kedjeolja)
20	Styrskena / klinga	386219
21	Sågkedja	386218
22	Kedjeskydd 386151
23	Montagenyckel
24	Insexnyckel SW 4
25	Skruvvridare
26	Öppen nyckel SW 8/10
27	Laddningsenhet	365500
28	Batteri 2,0 Ah	365501
29	Batteri 2,0 Ah 365503
30	Kedjehjul
31	Kedjespännskruv
32	Tillkopplingsspärr
33	TILL- FRÄN-strömbrytare
34	Hastighetsreglage
35	Skäranordning
36	Smörjnippel M6	386174
37	Trådkniv	386216
38	Skyddslock	386184
39	Tillbehörspåse
40	Säkerhetsklistermärke hög grenkap	386203
41	Säkerhetsklistermärke häcksax	386202
42	Säkerhetsklistermärke friskärare / Grästrimmer	386201
43	Säkerhetsklistermärke skyddshuv	386200

Montering

Apparaten får först tas i drift efter att ha blivit fullständigt monterad.

Var vänlig beakta bifogade montagebladet!

Montera handtag

Skjut på både handtagets nedre del (2a) och handtagets övre del (2b) på gummimanschetten (A).

Säkra båda delarna med 4 skruvar [Torx M5 x 35], brickorna och fjäderringarna.

Sätt på bärrem

Häng på bärremmen (3) i bärremsupphängningen (D). Beakta därvid att bärselens karbinhake (C) är inhakad såsom det visas på bilden.

Montering / nedmontering av påsticksverktygen

Dra ut arreteringsstiftet (D) och skjut på önskat påsticksverktyg [friskärare (4), häcksax (12) eller grenkap (14/15)] ända till anslaget på drivenhetens upptagning (1).

Släpp loss arreteringsstiftet.

Se till att den hakar in hörbart.

Dra åter fast fastlåsningsskruvarna (E).

Demontering av påsticksverktyget sker i omvänd ordning.

Sammansättning friskärare / grästrimmer

Montera skyddshuven

Skjut på skyddshuven (5) på drivenheten (F). Säkra denna med 3 skruvar [M5 x 12], brickorna och fjäderringarna.

Montera skärkniv - friskärare

Risk för personskador!

Bär skyddshandskar vid montage av skärkniven.

Skjut först på skyddslocket (6) på drivaxeln (G), och därefter i ordningsföljd, skärkniven (7), distansskivan (9) och täcklocket (10). Skruva på fästmuttern M10 (11), i moturs riktning, på drivaxeln.

Vrid skyddskåpans (6) borrhål (H) över utsparningen av upptagningen (F).

Vänstergänga!

Arretera drivaxeln (G) →①

Dra åt fästmuttern (11) med hjälp av monteringsnyckeln (23). →②

Montera trådspole - grästrimmer

Arretera drivaxeln (G) över utsparningen av upptagningen (F). →①

Vänstergänga!

Skruva fast trädspolen (12) på drivaxeln (G). →②

Sammansättning häcksax

Montera på samma sätt som beskrivet i avsnitt "Montering/demontering av påsticksverktygen" både drivenheten (1) och häcksax-tillsatsen (13).

Sammansättning hög grenkap

Montage styrskena och sågkedja

Risk för personskador!

Bär skyddshandskar vid arbeten med styrskenan och sågkedjan.

Lägg ner grenkapen.

25 Skruva av fästmuttrarna (17a) och tag bort övertäckningen (17).
26 Vrid kedjespänningsskruven (31) moturs, tills kedjespänntappen (J) står vid bakre gängans slut.
27 Placera sågkedjan (21) i styrskenans (20) runtgående styrslits.

⚠️ Tänk på kedjelänkarnas rörelseriktning

28 Lägg på styrskenan (20).

edjespänntappen (J) måste gripa in i motsvarande hål i styrskenan.

Se vid monteringen till att kedjelänkarna är korrekt placerade i gejdslitsen samt vid kedjehjulet (30).
25 Sätt åter på skyddet (17) och dra åt fästmuttern (17a) för hand.

Spänn sågkedjan som det beskrivs i avsnittet "Spänna sågkedja".

Montage hög grenkap

31 Skjut ihop skaftens delar allt enligt behov, såsom beskrivet i avsnittet "Montering / nedmontering av påsticksverktygen".

Långt utförande: delar 1, 15 och 16
Kort utförande delar 1 och 16

⚠️ Beakta därvid att påsticksförbindelsen är ordentligt arreterad.

Innan första idrifttagningen

Hög grenkap - Kedjesmörjning (oljeautomatiken)

Kedjesågen levereras utan påfylld sågkedjeadhesionsolja.

Använd aldrig stånggrensågen utan kedjesmörjning.

Körning utan sågkedjeolja leder till skada på sågkedjan och styrskenan.
Bär skyddshandskar. Undvik att få bränsle på huden eller i ögonen!

Kedjans livslängd och sågeffekt är beroende av att smörjningen är optimal. Under driften fuktas sågkedjan automatiskt med olja.

Fylla på sågkedjeolja

Placera stånggrensågen på ett lämpligt underlag.

32 Skruva av låset (18) till oljetanken.
Fyll oljetanken med biologiskt nedbrytbar sågkedjeolja (Beställnings-nr.: 400144).
33 Påfyllningsnivån kan avläsas vid tanken (19). Använd en tratt för lättare påfyllning.
Se vid påfyllningen till att det inte tränger in någon smuts i oljetanken.
32 Skruva åter på oljetanklocket (18).
Använd aldrig recyclingolja eller spillolja. Om man använder olja som inte är tillåten för kedjesågar, upphör garantin.

Idrifttagande

Observera! Ta innan idriftsättningen reda på hur ni i ett nödläge snabbast kan stoppa apparaten!"
Ni får inte ta maskinen I drift förrän Ni har läst denna driftinstruktion, beaktat alla angivna hänvisningar samt monterat maskinen som beskrivits.

Kontrollera apparaten före varje användning med avseende på

• eventuella skador
• Lösa fastsättningar
• Alla skydd eller skyddsanordningar är korrekt monterade och intakta.

Batteri

2 Li-lon batterierna AP 40-4000 (artikelnr. 365503)
eller AP 40-2000 (artikelnr. 365501) likväl som laddningsenheten ALG 40-1800 (artikelnr. 365500) hör inte till leveransomfånget och måste köpas separat.
⚠️ Använd endast originalbatterierna och original laddningsenhet.
Ytterligare information gällande batteriet och laddningsenheten återfinns i respektive "driftsanvisningar".

Insättning av batteriet

34 Sätt in batteriet (28/29) i apparaten.

① Beakta därvid att batteriet skjuts in så långt att det hakar in på ett hörbart sätt.

Till- / Frånkoppling

Säkerställ före varje idrifttagning att inkopplingsspärren och Till/Från knappen fungerar som de ska.

Använd ingen apparat vars brytare inte slår till och ifrån. Skadade brytare måste omedelbart repareras eller bytas av kundtjänsten.

Tillkoppling

Se till att skärverktyget inte berör marken vid igångsättning av apparaten.

i 1 / 10 Avlägsna knivskyddet (8/14/22).

35 Vid tillkopplingen ska apparaten stödas säkert och hållas med bägge händerna. Skärverktygen måste vara fria.

36 Apparaten har en säkerhetskoppling som förhindrar en oavsiktlig inkoppling

Tryck på tillkopplingsspärren (32) och håll fast denna. Aktivera därefter Till- / Frånströmbrytaren (33). Under pågående arbete är det möjligt att släppa inkopplingsspärren.

Ju starkare man trycker på Till/Från knappen desto snabbare löper elverktyget.

⚠️ Apparaten stänger av sig själv för att skydda batteriet när dess laddningsnivå är mycket låg.

Vid sådana situationer ska Till/Från knappen inte aktiveras längre, det skulle kunna leda till skador på batteriet.

i Ladda upp Li-Ion batteriet (→ Driftsanvisning "Batteri")

Stänga av

36 Släpp Till- / Frånströmbrytaren (33).

Val av hastighet

Apparaten kan köras i två olika driftshastigheter.

Inställning av hastigheten

36 Skjut omkopplaren (34) till position:

Apparaten kör i långsamt driftssätt

Apparaten kör i snabbt driftssätt

→ Batteriets driftstid minskas något.

Idrifttagande Hög grenkap

Sågkedjan

Innan granskning och spänning av sågkedjan

• Stäng av grenkapen
• Ska batteriet plockas ut
• Bär skyddshandskar så att Du undviker skador.

Kontrollera sågkedjans spänning

före arbetets början
→ efter de första genomskärningarna
→ regelbundet var 10:e minut vid sågning

Endast om sågkedjan är korrekt spänd och tillräckligt smörjd kan Du utöva ett inflytande på maskinens livslängd.

i Var vänlig beakta följande:

- en ny sågkedja måste oftast efterspännas

- medan kedjan värms upp till drifttemperatur sträcker den ut sig och måste spännas.

⚠ När man har avslutat sågningsarbetena skall man åter lossa sågkedjan eftersom det i annat fall skulle uppstå en alltför stor spänning i sågkedjan när denna svalnar.

- om kedjan fladdrar eller om den hoppar ur styrspåret skall den omedelbart spännas.

Spänna sågkedjan

25 Lossa fästmuttern (17a) max ett varv.
29 Lyft upp spetsen på styrskenan lätt och vrid kedjespänningsskruven (31) medurs, tills rätt kedjespänning erhålls.
30 Sågkedjan är korrekt spänd om man kan lyfta den ca. 3 – 4 mm i klingans mitt.

Vrid kedjespänningsskruven (31) moturs om sågkedjan är alltför spänd.

28 ! Kontrollera om kedjelänkarna ligger korrekt i styrskenans styrspår.

25 Dra åter fast fästmuttern (17a).

Kedjesmörjning (oljeautomatiken)

Använd aldrig stånggrensågen utan fungerande kedjesmörjning.

Ni kontrollerar den automatiska kedjesmörjningens funktion genom att sätta igång stånggrensågen samt hålla den vid marken med spetsen riktad mot en kartong eller ett papper.

Berör inte marken med kedjan. laktta ett säkerhetsavständ på 20 cm.

Om det vid kontrollen uppträder ett växande oljespår fungerar oljeautomatiken korrekt.

Om det trots en full tank inte uppträder något oljespår

48 Rengör det Kedjespänntapp (I) och oljeflödeskanalen (K)

Om detta inte har framgång var vänlig vänd Dig till kundservice.

Arbetsanvisningar

Ni får inte ta maskinen I drift förrän Ni har läst denna driftinstruktion, beaktat alla angivna hänvisningar samt monterat maskinen som beskrivits.

i Tänk på säkerhetsanvisningar och följande kompletterande arbetsanvisningar

⚠️ Håll alltid händer och fötter på ett säkert avständ från skärverktyget.

Bärrem

35 Använd alltid bärremmen (3) då ni arbetar med apparaten.

Placera aldrig bärremmen diagonalt över axeln och bröstet, men bara på ena axeln. Detta gör att du kan ta bort enheten från kroppen snabbare om du får in i en farlig situation.

Inställning av bärselen

4 Säkerställ att bärselens karbinhake (C) är korrekt monterad och inhakad.

Ställ in bärselen så att

• karbinhaken befinner sig ungefär en handbredd under den högra höften,
• apparaten kan bäras på ett säkert och ryggskonande sätt.

i En skadad bärrem måste omedelbart bytas.

Snabblås

37 På bärselen finns ett lättillgängligt snabblås (Q). Den säkerställer att det snabbt går att avskilja maskinen från bärselen vid olycksfall.

För att lossa förbindelsen, dra ryckartat på remstumpen (L) av snabblåset.

Korrekt arbetsposition och arbetshållning

Håll ordentligt fast apparaten med båda händerna, den vänstra handen håller då alltid föringshandtaget och den högra handen håller alltid vid betjäningshandtaget. Det samma gäller för både höger- och vänsterhänta.
Positionera föringshandtaget så att det är möjligt att föra apparaten på ett bekvämt och säkert sätt.
Håll fast apparaten under skärningsarbeten så att – den alltid befinner sig på ett tillräckligt avständ från kroppen,
Se till att skärverktyget inte berör marken vid igångsättning av apparaten.

Arbeta med friskäraren

Kickback – Bakslag

Vid arbeten med metalliska skärknivar kan det uppstå ett slag bakåt med hela apparaten eller ett kraftigt ryck framåt, om fasta föremål (träd, grenar, stenar eller liknande), berörs. Detta bakslag uppträder utan förvarning och kan leda till att man tappar kontrollen över apparaten och utsätter sig själv och personer i närheten för risker. Särskilt kan risker uppstå i områden där man inte ser så bra och i täta buskage.

• Så behåller ni kontrollen vid bakslag
• Håll alltid i apparaten med båda händerna när arbeten utförs.
• Håll apparaten på ett sånt sätt att skärverktyget alltid befinner sig under midjan.
• Se till att ni står säkert. Håll fötterna isär på ett bekvämt sätt och räkna alltid med att bakslag kan förekomma.
• Överskatta inte er själv och behåll alltid jämvikten vid arbetet.

- Innan arbetet ska skärkniven ha uppnått det fulla arbetsvarvtalet.

Vid friklippning kan sten och grus slungas upp och leda till svåra skador. Se till att den skyddshuven är monterad säkert.

Om roterande delar (skärknivar) är felaktigt monterade, kan det leda till svåra olyckor.

Klippa gräs

• 11a apparaten något framåt och för den med lugna och jämna rörelser i en svängande båge, från höger till vänster. Då faller det avklippta materialet på den redan klippta ytan.
• 12 Klipp högt gräs och tät växtlighet stegvis. Korta då av den övre delen av materialet som ska klippas, genom att röra apparaten åt höger. För sen apparaten i motsatt riktning för att klippa den undre delen.
• 13 Vid arbeten i lutningar arbetar ni remsvis. Klipp en remsa parallellt med lutningen, gå sen tillbaka över det klippta området och klipp nästa remsa.
• 14 Stora jämna ytor bearbetas enklast utifrån och in. Börja arbeta på den vänstra yttre kanten av ytan och fortskrid med en kvadratisk snäckform ända till mitten av bearbetningsytan.

Anpassa motorvarvtalet och skärdjupet till rådande omständigheter. Är motorvarvet för lågt, kan snår fastna i skärverktyget eller klämmas fast.

Om gräs, kvistar eller andra föremål fastnar i skärverktyget, eller om apparaten vibrerar ovanligt, kopplar ni omedelbart från motorn och kontrollerar apparaten.

- Ta aldrig bort inklämt klippmateriel då skärkniven är i gång. Vänta tills skärkniven står stilla.

- Då skärkniven är slö, avbruten eller böjd, ska ni ersätta den mot en original reservdel.

Arbeta med grästrimmern

Trimma

• Drivsätt grästrimmern på en jämn yta där gräset redan är klippt.
• 15 Håll grästrimmern under hela trimningsarbetet på ett tillräckligt avständ från kroppen. Luta apparaten något framåt och för den med lugna och jämna rörelser i en svängande båge, från höger till vänster.
• Håll apparaten på ett sånt sätt att skärverktyget alltid befinner sig under midjan..
• Man uppnår det bästa skärningsresultatet då gräset är torrt.
  i Det är svårare att trimma och skära fuktigt gräs, det leder dessutom snabbare till igensättning av apparaten.
• 1pp högt gräs och tät växtlighet stegvis på så sätt undviks igensättning av apparaten.

• 17 Vid arbeten i lutningar arbetar ni remsvis. Klipp en remsa parallellt med lutningen, gå sen tillbaka över det klippta området och klipp nästa remsa.

• Vid komplicerade ställen såsom murar, träd, gräskanter, staket och hinder rekommenderar vi att man börjar en bit ifrån och arbetar sig stegvis framåt. För ej skärträden direkt längs en mur eller längs stenplattor, det sliter onödigt starkt på skärträden.

• För apparaten på ett skonsamt sätt runt träd och buskar så att dessa plantor ej tar skada.

Anpassa motorvarvtalet och skärdjupet till rådande omständigheter. Är motorvarvet för lågt, kan snår fastna i skärverktyget eller klämmas fast.

Om gräs, kvistar eller andra föremål fastnar i skärverktyget, eller om apparaten vibrerar ovanligt, kopplar ni omedelbart från motorn och kontrollerar apparaten.

- Skärträden snurrar vidare efter avstängning av grästrimmern. Av den anledningen ska man vänta tills träden står stilla innan man kopplar in apparaten igen.

Trådmatning

Skärträden nöts eller rivs av genom skärningsförloppet, så att inget gräs kan trimmas mer.

Håll ned apparaten mot den fasta marken under en kort tid. Därigenom förlänger man skärtråden (ca. 4 cm). Ifall tråden blir längre än den maximala skärningsdiametern kapas den av klingan i skyddskåpan.

Arbetsanvisningar Häcksax

När får jag klippa?

Beakta och efterlev alla landsspecifika och kommunala föreskrifter vid all häckklippning (även särskilda regler som gäller för gränshäckar, buskage, vassområdenrör- och bladvass). Dessa föreskrifter kan avvika från det som anges härnedan.

För att skydda djur och häckande fåglar är det förbjudet att klippa (radikal klippning) av häckar, buskage och vassområden mellan den 01 mars och den 30 september.

Endast en skonsam klippning är tillåten, för trimning och vård, där endast plantans nya skott avlägsnas, samt beskärning för att bevara trädens hälsotillständ.

Radikal klippning eller röjning kan endast utföras från oktober till och med februari på ett lagenligt sätt.

När är den rätta tidpunkten på året för klippning?

Det är viktigt att beakta den rätta tidpunkten på året vid häckklippning, för att undvika att växterna onödigt tar skada. Allt enligt växtsort av häcken varierar tidpunkten för en lämplig häckklippning.

Rekommendationer:

Sommargröna häckväxter får sin klippning lämpligast, från kort före vintern till slutet på februari.
Vintergröna häckväxter eller barrväxter får sin klippning lämpligast innan de första skotten kommer på våren (slutet på mars) eller till hösten innan den första frosten.
- Blomstrande häckväxter får lämpligast sin klippning direkt efter blomningen.

- Trimning och klippning för vård, kan utföras på alla växtsorter mellan mars och september.

Det är också viktigt att beakta väderbetingelserna:

Vårbeskärningar ska inte genomföras vid minusgrader, eftersom skärsåren läker dåligt då. Dessutom bryter grenar lätt av vid frosttemperaturer. Det är alltså lämpligast att utföra beskärningar på frostfria och soliga dagar.
- Klippning sommartid är inte lämplig att utföras på väldigt varma och soliga dagar, eftersom de nyligen klippta skotten kan torka ut och dö av. Av den anledningen är det fördelaktigt att klippa tidigt på dagen eller på sena eftermiddagen, eller på en molnig dag.
Det är inte heller lämpligt att utföra klippningen vid starkt regn. Fukten främjar svampbildning och inverkan av skadedjur.

Eller rådgör med en trådgårdspecialist vad gäller den bästa tidpunkten för klippningen av din häck, för att få lämpliga tips.

Arbeta med häcksaxen

Det är ett krav att man kontrollerar innan klippningen att inga häckande fåglar eller vilda djur vistas i häcken. Ifall häckande djur finns på plats ska man skjuta tidpunkten för klippningen för att inte jaga bort de vuxna djuren.

⚠️ Håll fast häcksaxen med båda händerna på ett säkert avständ från kroppen.

• Håll barn, personer och djur minst 15 meter från ert arbetsområde.
• Skräm bort alla djur ur häcken så att dessa inte skadas.
• Kör endast häcksaxen om ni står säkert.
• Såga aldrig med häcksaxen över axelhöjd.
• Stäng av häcksaxen när ni förflyttar er till ett annat ställe.
• Använd inte häcksaxen till att lyfta upp eller ta undan trästycken eller andra föremål.
• Börja klippningen då skäranordningen är igång.
• Ta aldrig tag med händerna i skäranordningen under driften.
• Berör aldrig trådstaket eller marken medan skäranordningen är i gång.

Inställning av häcksaxen

① Med häcksaxen kan du klippa såväl höga och breda häckar men även krypande buskar.
20 Skäranordningen (35) kan ställas in i arbetsområden på 195°. Ställ in positionen av häcksaxens huvud innan du påbörjar klippningen.
19 Tryck på spaken upptill (M) och nedtill (N) och sväng häcksaxens huvud till önskad position. Släpp spaken. Häcksaxens huvud hakar i.

- Den maximala klippdiametern är beroende av träslag, ålder, fuktighetshalt och hårdhet på träet. Klipp därför av mycket tjocka grenar innan häcken klipps, med en grensax, till lämplig längd.

- 23 24 acksaxen kan genom sina dubbelsidiga knivar förflyttas framåt och bakåt eller genom pendelrörelser från den ena till den andra sidan.

s

• Klipp först sidorna av häcken.
• Klipp häcken nedifrån och upp.
• Luta kniven något vid klippningen, i riktning av klippningens rörelse.
• Rör dig framåt på ett långsamt och kontrollerat sätt.
• 22 Klipp häcken i form av en trapets. Detta förhindrar att det blir kalt på häckens nedre del, på grund av lite ljus.
  Som tumregel gäller: Tillför 10 cm lutning per höjdmeter av häcken.
  Det betyder att en häck som är 2 m hög, i klippt tillständ bör ha en bredd i basen på t.ex. 80 cm, ifall kronan ska vara 40 cm bred.
• Klipp först därefter ovansidan av häcken.
• Spänn ett riktsnöre längs med häcken om Du önskar att klippa häckens övre linje jämnt.
• Klipp i flera omgångar då kraftig beskärning behövs.

47 Vid långa klippningsinsatser ska arbetet avbrytas ofta och häcksaxens kniv oljas in. Oljan ser till att häcksaxens kniv förblir lättgående.

- Vid slutet av arbetsåtgärden ska knivskyddet (14) återföras på häcksaxens kniv (35).

Arbeta med stånggrensågen

Håll ett säkerhetsavständ på 10 m till strömförande luftledningar.

Använd aldrig stånggrensågen i närheten av brännbara vätskor eller gaser.

Anvisningar för trädvård

För att skydda djur och häckande fåglar är det förbjudet att utföra trädbeskärningar och trädvård mellan den 1 mars och den 30 september.

När är den rätta tidpunkten på året för trädvård?

Det är viktigt att beakta den rätta tidpunkten på året vid trädvårdsbeskärningar, för att undvika att träden onödigt tar skada.

Rekommendationer för kraftig beskärning:

Vintertid (januari - mars): Genom att ta bort smågrenar främjas kraftiga nya skott och det är relativt skonsamt för träden.
Vår till sommarens början (april - juni): En måttlig beskärning under växtfasen främjar nybildningen av skott.
Värdande beskärning (avlägsnande av döda grenar) kan utföras när som helst på året.

Det är också viktigt att beakta väderbetingelserna:

Vårbeskärningar ska inte genomföras vid minusgrader, eftersom skärsåren läker dåligt då. Dessutom bryter grenar lätt av vid frosttemperaturer. Det är alltså lämpligast att utföra beskärningar på frostfria och torra dagar.
Det är inte heller lämpligt att utföra klippningen vid starkt regn. Fukten främjar svampbildning och inverkan av skadedjur.

Eller rådgör med en trådgårdspecialist vad gäller den bästa tidpunkten för trädvård, för att få lämpliga tips.

Under pågående arbete:

Sågrekyl

Vad innebär en sågrekyl? Sågrekyl är det plötsliga slaget upp och tillbaka mot operatören då stånggrensågen är i gång.

Detta händer om

• styrskenans spets berör (oavsiktligt) träet som sågas eller andra föremål.
• sågkedjan klämmer i styrskenans spets.

Stånggrensågen reagerar okontrollerat och förorsakar ofta allvarliga skador på operatören.

Hur kan jag undvika en sågrekyl?

- 3Säga med underkanten av styrskenan för bättre kontroll. Placera stänggrensågen så plant som möjligt.

- Såga aldrig med styrskenans spets.

- Sågning med överkanten kan resultera i en sågrekyl, om kedjan klämmer eller träffar på något hårt föremål i träet.

- Börja endast genomsågningen om sågkedjan är igång.

• 35 Häll alltid fast stånggrensågen med båda händerna.

- Arbeta endast med en skarp eller korrekt slipad sågkedja.

Allmänt förhållningssätt vid grensågning

• Planera i förväg en flyktväg undan fallande grenar. Denna flyktväg måste vara fri från hinder, så att man kan komma undan utan risk.
• Ställ er utanför det område där grenar kan falla ner.
• Se till att någon befinner sig inom hörhåll, om en olycka skulle hända.
• 39 Låt inte andra personer komma i närheten av sågen. Säkerhetsavständet är 2,5 gånger längden på den gren som sågas av. Dock minst 6 m.
• Undvik onormal kroppsställning. Håll alltid jämnvikten. Arbeta inte med framåtlutad överkropp.
• Kör endast stånggrensågen när ni står säkert. Håll stånggrensågen något till höger om den egna kroppen.
• Byt regelbundet arbetsposition för att undvika en ensidig arbetsställning.
• Avsluta genast arbetet om plötsliga kroppsliga besvär upträder (t.ex. huvudvärk, yrsel, illamående, osv.) – Det är då ökad olyckfallsrisk! Lägg in tillräckligt med vilopauser.
• Arbeta aldrig med
• sträckta armar
  – stående på en stege, en arbetsställning eller ett träd.
• Försök inte att träffa in i ett redan befintligt snitt.
• Använd inte stånggrensågen till att lyfta eller förflytta trä.
• Såga splittrat trä med försiktighet. Det föreligger faror för personskador genom medslitna trästycken.
• Se till att träet är fritt från främmande föremål (spik osv.).
• Överbelasta inte maskinen! Du arbetar både bättre och säkrare inom maskinens angivna effektområde.
• Var försiktig vid slutet av en sågning. När stånggrensågen kommer ut ur träet förändras viktkraften. Det föreligger olycksrisk för ben och fötter.

• Avlägsna stånggrensågen ur snittet endast medan sågkedjan löper.

• Om sågkedjan kläms fast i träet ska maskinen omedelbart stängas av maskinen och batteriet dras ut. Använd en kil för att åter få loss styrskenan.

• Använd inga sågkedjor med sprickor och inte heller sågkedjor vilkas form har förändrats.
• Beör aldrig trådstaket eller mark medan sågen löper.
• Stäng av stånggrensågen mellan snitten om flera snitt skall genomföras.
  • Ta pauser under sågningen så att motorn kan svalna.
• Skjut på knivskyddet (22) på skärverktyget (21) efter avslutat arbete.

Sågtekniker

• Skär inte i tunt trä eller träfiber. Stånggrensågen är inte avsedd för dessa arbeten.
• Såga av större grenar i flera delstycken, för att undvika splitter och knäckningar.
• Såga inga grenar med en diameter som är större än apparatens skärlängd.
• Ställ er inte direkt under grenen som ska sågas.
  • Se upp med nedfallande grena.
• Se pp med grenar som slår tillbaka (rekyl).

Bär alltid hjälm som skydd mot nedfallande grenar.

40 Stegsnitt

för vågräta, inte framtunga grenar Grenstycket faller neråt, kontrollerat utan att tippa.

Sätt det första snittet underifrån, ca. en tredjedel av grenens diameter.
② Det andra snittet sker på samma höjd som det första snittet, eller något innanför (negativt brottsteg).
③ Avlägsna det kvarvarande grenstycket.

41 Fel vid stegsnitt!

Om man utför snittet utanför (positivs brottsteg) och skär över, kan stånggrensågen slitas med.

Underhåll

Före alla underhålls- och rengöringsarbeten

• Stäng av maskinen
  — Vänta tills apparaten står stla
  — Borttagning av batteriet

Använd skyddshandskar vid underhålls- och rengöringsarbeten i närheten av skärverktyget, för att undvika kroppsskador.

Mera omfattande underhålls- och rengöringsarbeten än de som har beskrivits i detta kapitel får endast utföras av kundservice.

Säkerhetsanordningar som har avlägsnats i underhålls- och rengöringssyfte måste ovillkorligen åter placeras korrekt samt kontrolleras.

Använd enbart originaldelar. Andra delar kan leda till oförutsedda maskin- och personskador.

Underhåll - Allmänt

För att garantera att man kan använda apparaten under en lång tid och på ett tillförlitligt sätt skall man genomföra följande underhällsarbeten med regelbundna mellanrum.

Kontrollera att apparaten inte har några uppenbara fel som

• Lösa fastsättningar
  – Slitna eller skadade konstruktionsdetaljer
• böjt, brutet eller skadat skärverktyg
• Alla skydd eller skyddsanordningar är korrekt monterade och intakta.

Nödvändiga reparationer eller underhållsarbeten skall genomföras innan man använder apparaten.

Skadade skärverktyg måste dock bytas ut mot nya.

Smörj växellådan

i Smörj växellådan var 25:e driftstimme.

43 45 48

1. Sätt an f ettsprutan mot fettsmörjnippeln (36). Fettsmörjnippeln hittar du på drevhuset.

2. Tryck in lite fett.

Använd t.ex. SHELL ALVANIA RL3 eller jämförbart fett.

Underhåll friskärare / grästrimmer

Gräsklipparknivar (7)

Bara med en korrekt slipad och felfri skärkniv kan ni arbeta säkert och bra.

Kontrollera därför regelbundet att skärkniven inte är slö, böjd eller har sprickor eller andra skador.

Låt en fackman eller kundtjänsten slipa en slö skärkniv.

Bägge sidor på skärkniven kan användas. Vänd skärkniven en gång och arbeta vidare med friskäraren, tills bägge sidor av skärkniven är slöa.

Avlägsna smuts och gräsrester.

9 Arretera drivaxeln (G) över utsparningen av upptagningen (F). →①

Vänstergänga!

Skruva loss trådspolen (12)(G). →② och skruva sedan fast en ny trådspole.

① Använd inte en trubbig eller skadad trådkniv. En skadad trådkniv måste ersättas av en ny.

42 Skruva loss trådkniven (37). Spänn fast trådklingan i ett skruvstycke och vässa kniven med en plan fil.

Se till att inte ändra på klingans vinkel och fila endast i en riktning. laktta försiktighet vid filningen.

42 Skruva fast den trådkniven. ⚠ Dra inte åt skruvarna för hårt.

Underhåll häcksax

Skäranordning (35)

Granska regelbundet

- 46 att knivens fästskruvar sitter ordentligt. Lösa fästskruvar leder till ett otillfredsställande klippresultat eftersom knivarna inte längre ligger an.

Risk för kroppsskador! Lösa fästskruvar kan under pågående arbete lossna fullständigt vilket kan förorsaka skärsår och kroppsskador.

- ifall knivarna uppvisar hack. Alltför många hack gör arbetet svårare eftersom knivarna då är trubbiga. Dessutom tillför hacken skador på plantornas grenar.

i Låt en fackman eller service-kundtjänsten slipa häcksaxens kniv.

- häcksaxens kniv med avseende på böjda, brutna eller skadade knivar.

Underhåll hög grenkap

Kedjesmörjningen är inställd från fabriken. Beroende på träsort och arbetsteknik, kan oljemängden variera och måste ställas in.

49

Reglera kedjesmörjning en med inställningsskruven (O) som finns under apparaten.

Moturs stor oljemängd → (MAX) Medurs liten oljemängd → (MIN)

i

Kedjesmörjningen en är rätt inställd när sågkedjan slungar av olja under driften.

Sågkedja och styrskena

i

Sågkedja och styrskenan är utsatta för en stor förslitning. Byt genast ut sågkedja och styrskenan om en korrekt funktion inte längre är garanterad.

→

Montage styrskena och sågkedja".

Slipa sågkedjan

Endast med en skarp och ren sågkedja kann du arbeta säkert och bra. Skadad eller felslipad sågkedja ökar risken för rekylslag!

En sågkedja måste slipas när

- det bara kastas ut trädamm i stället för sågspån

- stånggrensågen under sågningen måste tryckas genom träet.

i

För den oerfarna användaren: låt en fackman eller kundtjänsten slipa sågkedjan.

Det är också möjligt att slipa sågkedjan på egen hand, med vår sågkedjeslip-apparat KSG 104 (Artikel-Nr.: 302230).och KSG 220 A (Artikel-Nr.: 302360).

Sågkedjetyp 3/8" LP.043x39
Djupbegränsningsavständ T 0,64 mm (.25")
Slipvinkel α	25°
Bröstvinkel β	60°
Filmall för filningsvinkel 10°

Kedjehjul

26 Förslitningen av kedjehjulet (30) är speciellt stark. Kontrollera regelbundet om kedjehjulets kuggar är slitna eller har skador.

Ett slitet eller skadat kedjehjul minskar sågkedjans livslängd och bör därför genast bytas ut av kundservice.

Anvisning för "rengöring och underhåll" av batterierna och laddningsenheten återfinns i respektive "driftsanvisningar".

Rengöring

Rengöring - Allmänt

Rengör apparaten noga efter varje användning, så att en felfri funktion bibehålls.

!

Vatten, lösningsmedel och poleringsmedel får ejändas.

!

Se till att ventilationsslitsarna för motorkylningen är (risk för överhettning).

• Rengör kåpan med en mjuk borste eller en torr trasa.
• Rengör kontaktdonen i batterifacket med en mjuk pensel.
• Rengör inte apparaten med rinnande vatten eller högtrycksspruta.
• Håll handtagen fria från olja och fett.
• Använd inga lösningsmedel (bensin, alkohol, etc.) på plastdelarna, eftersom dessa kan skadas.

Rengöring friskärare / grästrimmer

- Efter avslutat arbete, avlägsna smuts, plantrester och fukt (vätska/sav från plantorna) från området kring skärverktyget och skyddskåpan, med hjälp av en borste eller en trasa.

Rengöring häcksax

- Efter avslutat arbete, avlägsna smuts, plantrester och fukt (vätska/sav från plantorna) från häcksaxens kniv, med hjälp av en borste eller en trasa.

i Rengör aldrig knivarna med vatten → korrosionsrisk!

- Svårlöst nedsmutsning och kåda kan rengöras med hjälp av ett lämpligt rengöringsmedel (t.ex. lösningsmedel för kåda). Spreja rikligt in båda framsidan och baksidan av häcksaxens kniv. Sätt igång häcksaxen under en kort tid, för att fördela medlet även till mellanrummen mellan knivarna.

Efter en kort inverkningstid torkas smutsen bort med en trasa.

- 47 Därefter sprejas en miljövänlig skyddande olja på båda fram- och baksidan av häcksaxens kniv.

Sätt igång häcksaxen under en kort tid, så att oljan sprids även till mellanrummen mellan knivarna.

Oljan ser till att häcksaxens kniv förblir lättgående. Dessutom förhindrar oljan att rostbildning sker på de ställen som inte låter sig torkas av.

i Apparaten kan bli varmkörd och ta skada ifall häcksaxens kniv inte blir rengjord och inoljad.

Rengöring hög grenkap

25 Demontera skyddet (17), styrskenan (20) och kedjan (21) efter längre användning (1 – 3 timmar) samt rengör dem med en borste.

Rengör sågkedjan vid stark försmutsning, med en vanlig kedjerengörare.

50 Rengör oljeflödeskanalen (K) med en ren trasa eller en pensel.

Rengör kedjehjulet (30) och hållare till styrskenan (P) från all vidhäftande smuts med en borste

- Kontrollera och rengör regelbundet

50 oljeutsläppsöppningarna (I) och

51 styrsitsen (P) på styrskenan

Ta bort grader som här har bildats, med en flatfil och smärgelduk.

- Vänd på styrskenan (20) vid varje kedjebyte eller kedjeslipning, för att undvika en ensidig förslitning.

Transport

Innan varje transport

• Stäng av maskinen

• Vänta tills skärverktyget står stilla
  — Borttagning av batteriet

• 44 / 47 För att förhindra skärsår och för att undvika materialskador, ska skärverktyget (7/21/35) skyddas mot beröring och stötar med transportskyddet (8/14/22).

• Bär apparaten på ett utbalanserat sätt genom att hålla i skaftet eller hängande i bärselen. Skärverktyget ska vändas bakåt vid transport.
• Transportera apparaten i bilen bara i bagageutrymmet eller separat transportutrymme.
• 5 Det är även möjligt att förvara apparaten på ett platssparande sätt genom att frånskilja påsticksverktyget från drivenheten.
• Apparaten får inte kastas vid transportlastning. Se till att apparaten är säkrad mot tippning och skadeinverkan. Kontrollera apparaten med avseende på skador, ifall den blivit utsatt för stötar under en transport.

För häcksaxen gäller:

Skäranordningen (35) kan vikas ihop på ett platssparande sätt.

19 Tryck på spaken (M/N) och fäll häckskärarhuvudet bakåt, parallellt till skaftet.

i Säkerhetshänvisningar gällande transport av batteriet och laddningsenheten förklaras i respektive "driftsanvisningar".

Lagring

Innan lagring

• Stäng av maskinen
• Vänta tills skärverktyget står stilla
  — Borttagning av batteriet

Tänk på följande inför en längre lagring, för att förlänga redskapets livslängd och för att säkerställa en enkel användning:

• Plocka bort batteriet från apparaten.
  – Utför en grundlig underhåll och rengöring.

• Behandla alla rörliga delar med en miljövänlig olja.

• Förvara apparater som inte används på en torr och stängd plats, skyddad mot frost och utan tillträde för barn och obehöriga.

• Skydda skärverktyget (7/21/35) med hjälp av transportskyddet (8/14/22).
• Det är även möjligt att förvara apparaten på ett platssparande sätt genom att frånskilja påsticksverktyget från drivenheten.

i Drivenheten (1) kan förvaras hängandes. För detta ändamål finns ett upphängningshål på undersidan av apparaten.
För att undvika att smuts hamnar i skaftet, rekommenderar vi att skyddskåpan (38) skjuts på skaftets ände.

För friskäraren / grästrimmern gäller följande:

• Undvik att ställa apparaten så att den vilar på skyddskåpan vid lagerförvaring, det kan leda till deformering av denna.
  i Det bästa är att förvara apparaten hängandes.

För hög grenkap gäller:

• Avlägsna oljan ur oljetanken (Hög grenkap)

En del kedjeoljor har en benägenhet att efter en längre tid få en skorpa. Därför ska oljesystemet innan en längre lagring, spolas igenom med ett vanligt kedjesågsrengöringsmedel. Fyll på rengöringsmedlet till hälften (ca. 50 ml) i oljetanken. Stäng tanken. Kör stånggrensågen utan monterad klinga och kedja tills allt rengöringsmedel har trängt ur stånggrensågens oljeöppning.

⇒ Placera sågkedjan, efter rengöringen, i ett oljebad under en kort tid och slå därefter in den i ett oljat papper.

Säkerhetshänvisningar gällande lagring av batteriet och laddningsenheten förklaras i respektive "driftsanvisningar".

Garanti

Var vänlig beakta bifogade garantivillkor.

Tekniska data

Drivenhet typ AMGS-AE 40
Tillverkningsår se sista sidan
Lämpar sig för batterityp Li-Ion 36 V
Lämpar sig för batterikapacitet 2000 mAh eller 4000 mAh
Tomgångsvarvtal n0	7250 min-1
Tomgångsvarvtal n0	9300 min-1
Uppmätt bullernivå LWA 95,8 dB (A) (enligt direktiv 2000/14/EG)
Garanterad ljudeffektsnivå LWA 96 dB (A) (enligt direktiv 2000/14/EG)
Ljudtrycksnivå LPA 93,6 dB (A)
Mättolerans K 3,0 dB (A)
Vikt (utan batteri och påsättningeredskap): 2,2 kg

Friskärare / grästrimmer typ AMGS-FG

Max Motorvarvtal med skärverktyg	5450 min ^-1
Max Motorvarvtal med skärverktyg	7000 min ^-1
Skärdiameter 255 x 1,4 mm x 3 tänder / 330 mm - dubbeltrådig
Hand-arm-vibration (Mättolerans K) Friskärare 4,13 m/s	^2 (K = 1,5 m/s ^2 )
Hand-arm-vibration (Mättolerans K) Grästrimmer 5,7 m/s ^2 (K = 1,5 m/s ^2 )
Vikt (utan batteri) 3,7 kg

Hacksax typ	AMGS-HS
Max Motorvarvtal med skärverktyg	1150 min ^-1
Max Motorvarvtal med skärverktyg	1500 min ^-1
Max. Skärlängd	395 mm
Klingans längd (Längd på skärkniven)	420 mm
Hand-arm-vibration (Mättolerans K)	2,5 m/s ^2 (K = 1,5
Vikt (utan batteri) 4,2 kg

Hög grenkap typ	AMGS-HE
Sågkedjans hastighet	7 m/s
Sågkedjans hastighet	9 m/s
Styrskena / klinga	10 inch
Max. Skärlängd	203 mm
Sågkedjetyp	3/8" LP.043x3
Delning / drivlänktjocklek	9,525 mm (3/8") / 1,1
Kedjehjul	7 x 9,525 mm
Kedjeoljetank-innehåll	130 ml
Hand-arm-vibration (Mättolerans K)	2,5 m/s2 (K = 1,5
Vikt (med förlängning utan batteri):	4,4 kg

Tekniska data för batteriet och laddningsenheten återfinns i respektive "driftsanvisningar".

Förbehåll för tekniska förändringar!

Möjliga störningar

Innan någon störning åtgärdas:

— Stäng av maskinen
— Vänta tills skärverktygestår stilla
— Bär skyddsandskar.
- Dra ut batteriet

Varje gång en störning har åtgärdats skall man åter sätta alla säkerhetsanordningar i drift samt kontrollera dessa.

Störning - Allmänt Möjlig orsak Åtgärder
Apparaten startar inte efter att ha blivit tillkopplad.	Batteriet tomt Ladda batterietBatteriet inte korrekt monteratBatteriet för kallt / för varmt (45°)Batteri, Motor eller strömbrytare defekt	Se till att batteriet hakar in ordentligtLåt batteriet värmas upp till rumstemperatur / Låt batteriet svalna.Låt en behörig elektriker eller vår kundservice utföra en kontroll/reparation av motorn och strömbrytaren. Defekta delar ska bytas ut med originaldelar.
Apparaten arbetar inte med full effekt	Batteriet svagt Ladda batterietBatteriet defekt Kontakta kundtjänst
Apparaten arbetar med avbrott.	Till- / frånkopplingen defektInternt fel Kontakta kundtjänst	Kontakta kundtjänst
Klipptid per batteriladdning för kort.	Batteriet är inte fullständigt laddatBatteriets livslängd har överskridits.	Ladda batterietByt ut batteriet.
Det är inte möjligt att välja driftssättet	Omkopplaren snabb- / långsam drift defekt	Kontakta kundtjänst
Apparaten stannar av sig själv.	Batteriet för varmt (45 °C)Batteriets laddningsnivå är för låg.	Låt batteriet kylas nedLadda batteriet

Störning - Friskärare	Möjlig orsak	Åtgärder
Friskäraren arbetar inte med full effekt	➤ Skärknivarna skadade eller slöa➤ Apparaten är överbelastad, eftersom gräset är för högt.	➤ Låt slipa skärkniven eller byt den➤ Klipp gräset stegvis
Friskäraren kör ojämnt, vibrerar starkt	➤ Skärknivens fästmutter sitter löst➤ Skärkniven är inte korrekt monterat➤ Skärkniven är skadad➤ Skärkniven / skärdelen / apparaten är nedsmutsad	➤ Dra åt fästmuttern➤ Montera skärkniven på korrekt sätt, beakta därvid att skärkniven ligger ordentligt i skåran av skyddslocket.➤ Byt skärkniven➤ Rengöra

Störning - Grästrimmer	Möjlig orsak	Åtgärder
Grästrimmern arbetar inte med full effekt	➤ Skärtråden är för kort / avsliten➤ Apparaten är överbelastad, eftersom gräset är för högt.	➤ Mata efter skärtråden➤ Klipp gräset stegvis
Skärtråden matas ej efter	➤ Trådspolen är tom➤ Skärtråden har snott in sig	➤ Byt ut trådspolen➤ Rulla upp skärtråden på nytt
Grästrimmern kör ojämnt, vibrerar starkt	➤ Gräsrester mellan trådspolen och skyddskåpan	➤ Avlägsna gräsresterna

s

Störning - häcksax Möjlig orsak Åtgärder
Häcksaxen kör ojämnt, vibrerar starkt	▸ Häcksaxens kniv har skador▸ Fastsättningen av häcksaxens kniv har lossnat	▸ Kontakta kundtjänst
Skäranordningen på häcksaxen blir het	▸ Bristande smörjning → friktion▸ För litet glidspel▸ Skäranordningen är slö	▸ Olja in skäranordningen▸ Ställ in glidspelet▸ Låt slipa skäranordningen

Störning - Hög grenkap Möjlig orsak Åtgärder
Grenkapen knycker, vibrerar eller sägar inte korrekt	Kedja slöKedjan är slitenDålig kedjespänningKedjan är inte korrekt monterad (kuggarna visar i fel riktning)	Låt efterslipa kedjan eller byt ut denByt ut kedjanKontrollera kedjespänningen och ställ in denMontera kedjan på nytt
Sågkedjan blir het Ingen olja i tanken		Fyll på oljaRengör oljeflödeskanalenStäll in kedjespänningenLåt efterslipa kedjan eller byt ut den
Ingen sågkedjesmörjning	Ingen olja i tankenOljeflödeskanalen tilltäppt	Fyll på oljaRengör oljeflödeskanalen

Vid ytterligare störningar eller frågor, var vänlig ta kontakt med er lokala leverantör.

Underhålls- och rengöringsschema

Underhållsarbeten	Före användning	Efter användning	Var 8:e timme	Var 25:e timme	Vid behov/skada	Varje säsong
Kontrollera batteriet	●
Smörj växellådan			●	●
Kontrollera skärkniven		●				●
Byt skärkniven					●
Kontrollera trådspolen		●
Ersätt trådspolen					●
Ersätt trådkniven					●
Justera skäranordningen					●
Smörjning av skäranordningen		●			●
Kontrollera styrskenan		●				●
- Rengöra/vända		●				●
- Byta					●
Kontrollera kedjehjul			●
- Låt byta ut					●
Kontrollera sågkedjans spänning	●				●
Kontrollera sågkedjan	●					●
- Låt slipa					●
- Ersätt					●
Kontrollera kedjesmörjning	●
Rengör oljetanken				●		●
Kontrollera apparaten	●					●
Rengör apparaten		●				●
Byt säkerhetsetikett					●
