Produkttype	Trådløs multifunktions havearbejdssæt (rydningsklinge, græstrimmer, hækkeklipper, beskæringssav)
Mærke	ATIKA
Model	AMGS 40
Batterispænding	36 V Li-ion
Tomgangshastighed	7250 o/min (langsom) / 9300 o/min (hurtig)
Garanteret lydeffektniveau	96 dB(A)
Vægt af drivaggregat	2,2 kg (uden batteri og værktøj)
Vægt af rydningsklinge/græstrimmer	3,7 kg (uden batteri)
Vægt af hækkeklipper	4,2 kg (uden batteri)
Vægt af beskæringssav	4,4 kg (med forlænger, uden batteri)
Skærediameter rydningsklinge (klinge)	255 mm
Skærediameter græstrimmer (tråd)	330 mm
Skærelængde hækkeklipper	395 mm
Klingelængde hækkeklipper	420 mm
Skærelængde beskæringssav	203 mm (10 tommer)
Kædetype til beskæringssav	3/8" LP .043x39
Kædeolietankkapacitet	130 ml
Kompatibelt batteri	AP 40-200 (2,0 Ah) eller AP 40-4000 (4,0 Ah) - ikke inkluderet
Kompatibel oplader	ALG 40-1800 - ikke inkluderet
Hovedfunktioner	Rydning, græstrimling (tråd), hækkeklipning, beskæring (beskæringssav)
Hastigheder	2 valgbare hastigheder (langsom/hurtig)
Sikkerhed	Startspærre, automatisk stop ved batteri slut, overbelastningsbeskyttelse
Vedligeholdelse	Smøring af transmission hver 25. time; rengøring efter hver brug; slibning af klinge/kæde om nødvendigt
Medfølgende tilbehør	Skæreklinge, trådspole, sværd og kæde, beskyttelser, sele, håndtag, nøgler
Garanti	Producentgaranti i henhold til medfølgende erklæring

Ofte stillede spørgsmål - AMGS 40 ATIKA

Hvilke batterityper kan jeg bruge med græstrimmeren ATIKA AMGS 40?

Apparatet fungerer med Li-ion 36 V batterier fra AP 40-serien. Kompatible modeller er AP 40-200 (2,0 Ah) og AP 40-4000 (4,0 Ah). Batteriet medfølger ikke og skal købes separat, ligesom opladeren ALG 40-1800.

Hvordan ændrer jeg rotationshastigheden?

Du kan vælge mellem to hastigheder ved hjælp af hastighedskontakten (reference 34). Skub kontakten i nedre position for langsom hastighed (7250 o/min) og i øvre position for hurtig hastighed (9300 o/min). Driftseffekten er reduceret ved langsom hastighed for at spare batteri.

Hvordan monterer jeg rydningsklingen?

Bær beskyttelseshandsker. Monter først beskyttelsesdækslet (5) på huset, placer derefter beskyttelsesskærmen (6), skæreklingen (7), afstandsringen (9) og hætten (10). Skru fastgørelsesmøtrikken M10 (11) mod uret på drivakslen. Bloker akslen med monteringsnøglen og spænd møtrikken. Bemærk: venstregevind.

Hvordan bruger jeg græstrimmeren med tråd?

Monter trådspolen (12) på drivakslen. Tråden forlænges automatisk ved let at banke spolen mod jorden. Den indbyggede trådskærer i beskyttelsesdækslet skærer overskydende tråd af. For optimalt resultat arbejdes der med tørt græs og undgås hårde forhindringer.

Hvad er de vigtigste sikkerhedsinstruktioner for hækkeklipperen?

Bær altid handsker, beskyttelsesbriller og høreværn. Hold apparatet med begge hænder, hold personer og dyr mindst 5 meter væk. Arbejd ikke over skulderhøjde eller på en stige. Kontroller, at der ikke er nogen rugende fugle i hækken, før du klipper.

Hvordan spænder jeg kæden på beskæringssaven?

Stop apparatet og fjern batteriet. Løsn fastgørelsesmøtrikken (17a) maksimalt en omgang. Løft let guidens næse og drej justeringsskruen til kædestrammeren (31) med uret, indtil kæden kan løftes 3-4 mm midt på guideren. Kontroller, at leddene sidder korrekt i rillen, og spænd derefter møtrikken.

Hvordan kontrollerer jeg kædesmøringen?

Start beskæringssaven og ret guidens spids mod et stykke pap eller papir ca. 20 cm over jorden. Hvis en olieplet vises, fungerer automatisk smøring korrekt. Hvis ikke, kontroller olieniveauet i tanken (kapacitet 130 ml) og rengør oliekanalen om nødvendigt.

Hvad gør jeg, hvis apparatet ikke starter?

Kontroller først, at batteriet er opladet og korrekt isat. Hvis batteriet er for varmt eller for koldt (>45°C), lad det vende tilbage til stuetemperatur. Hvis problemet fortsætter, kan batteriet, motoren eller kontakten være defekte; kontakt kundeservice.

Hvordan rengør jeg hækkeklipperen efter brug?

Stop apparatet, fjern batteriet og vent på, at knivene stopper helt. Fjern planterester med en børste eller klud. Brug ikke vand for at undgå korrosion. Påfør harpiksfjerner om nødvendigt, og smør derefter skæreanordningen med en miljøvenlig vedligeholdelsesolie.

Hvilket tilbehør medfølger i kassen?

Pakken indeholder: drivaggregat, håndtag, sele, dæksel, skæreklinge, trådspole, sværd og kæde til beskæringssav, transportbeskyttelser, hækkeklipper, beskæringssav med forlænger, en pose tilbehør (nøgler, skruetrækker), monteringsvejledning og brugsanvisning. Batteri og oplader medfølger ikke.

BRUGSANVISNING AMGS 40 ATIKA

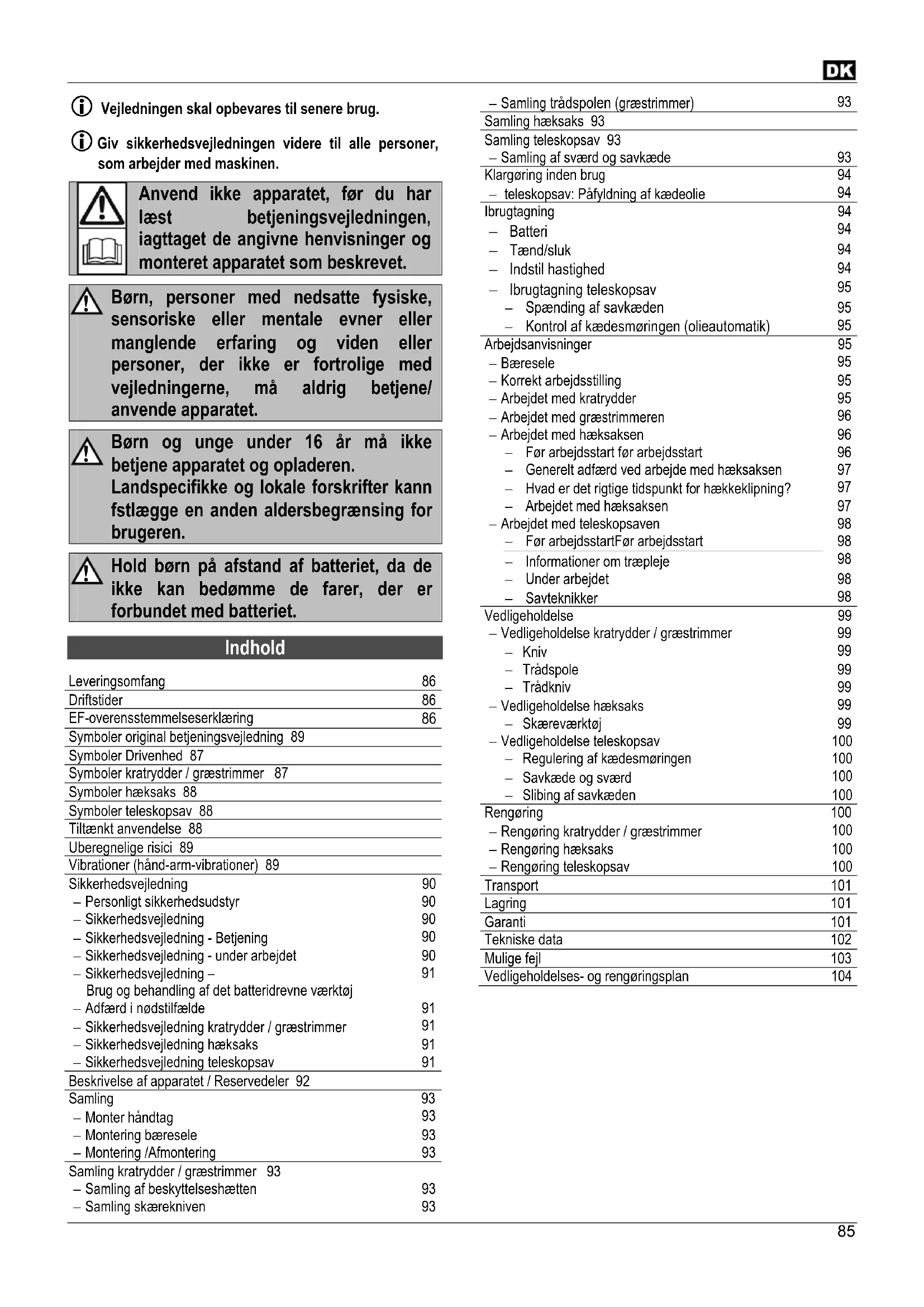

i Vejledningen skal opbevares til senere brug.
Giv sikkerhedsvejledningen videre til alle personer, som arbejder med maskinen.

Anvend ikke apparatet, før du har læst betjeningsvejledningen, iagttaget de angivne henvisninger og monteret apparatet som beskrevet.

Børn, personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden eller personer, der ikke er fortrolige med vejledningerne, må aldrig betjene/anvende apparatet.

Børn og unge under 16 år må ikke betjene apparatet og opladeren. Landspecifikke og lokale forskrifter kann fstlægge en anden aldersbegrænsing for brugeren.

Hold børn på afstand af batteriet, da de ikke kan bedømme de farer, der er forbundet med batteriet.

Indhold

Leveringsomfang	86
Driftstider	86
EF-overensstemmelseserklæring	86
Symboler original betjeningsvejledning 89
Symboler Drivenhed 87
Symboler kratrydder / græstrimmer 87
Symboler hæksaks 88
Symboler teleskopsav 88
Tiltænkt anvendelse 88
Uberegnelige risici 89
Vibrationer (hånd-arm-vibrationer) 89
Sikkerhedsvejledning	90
– Personligt sikkerhedsudstyr	90
– Sikkerhedsvejledning	90
– Sikkerhedsvejledning - Betjening	90
– Sikkerhedsvejledning - under arbejdet	90
– Sikkerhedsvejledning –Brug og behandling af det batteridrevne værktøj	91
– Adfærd i nødstilfælde	91
– Sikkerhedsvejledning kratrydder / græstrimmer	91
– Sikkerhedsvejledning hæksaks	91
– Sikkerhedsvejledning teleskopsav	91
Beskrivelse af apparatet / Reservedeler 92
Samling	93
– Monter håndtag	93
– Montering bæresele	93
– Montering /Afmontering	93
Samling kratrydder / græstrimmer 93
– Samling af beskyttelseshætten	93
– Samling skærekniven	93

– Samling trådspolen (græstrimmer) 93

Samling hæksaks 93

Samling teleskopsav 93

Samling af sværd og savkæde 93

Klargøring inden brug

teleskopsav: Påfyldning af kædeolie 94

Ibrugtagning

— Batteri 94
- Tænd/sluk 94
— Indstil hastighed 94
– Ibrugtagning teleskopsav 95
- Spænding af savkæden 95
- Kontrol af kædesmøringen (olieautomatik) 95

Arbejdsanvisninger

-Bæresele 95
- Korrekt arbejdsstilling 95
– Arbejdet med kratrydder 95
– Arbejdet med græstrimmeren 96

– Arbejdet med hæksaksen 96
— Før arbejdsstart før arbejdsstart 96
— Generelt adfærd ved arbejde med hæksaksen 97
— Hvad er det rigtige tidspunkt for hækkeklipning? 97
- Arbejdet med hæksaksen 97

– Arbejdet med teleskopsaven

• Før arbejdsstartFør arbejdsstart 98
  – Informationer om træpleje 98
  — Under arbejdet 98
• Savteknikker 98

Vedligeholdelse

– Vedligeholdelse kratrydder / græstrimmer 99
- Kniv 99
- Trådspole 99
- Trådkniv 99
- Vedligeholdelse hæksaks
Skæreværktøj 99
– Vedligeholdelse teleskopsav
- Regulering af kædesmøringen 100
- Savkæde og sværd 100
Slibing af savkæden 100

Rengøring

– Rengøring kratrydder / græstrimmer 100
– Rengøring hæksaks 100
– Rengøring teleskopsav 100

Transport

Lagring 101

Garanti 101

Tekniske data 102

Mulige fejl 103

Kontroller efter udpakningen kartonens indhold for

▶ fuldstændighed
▶ evt. transportskader

Meld omgående reklamationen til forhandleren, leverandøren eller producenten. Senere reklamationer anerkendes ikke.

• 1 Drivenhed (1)
• 1 Påstzværktøj kratrydder (4)
• 1 Påstzværktøj hæksaks (13)
• 1 Påsatzværktøj teleskopsav (16)
• 1 Forlængelse grensav (15)
• 1 afskærmning(5)
• 1 Kiv (8)
• 1 Trådspole (12)
• 1 håndtag (2
• Bæresele (3)
• 1 Særd (20)
• 1 savkæde (21)
• 1 kædeskærm (22)
- Knivskærm (14)
- Tilbehørspose (39)
• Original betjeningsvejledning
• Montage- og betjeningsvejledning
- Garantierklæring

I henhold til maskinstøjregulativet af september 2002 må teleskopsaven i områder der udelukkende tjener til beboelse eller rekreation, i kur- og klinikområder samt i områder omkring sygehuse og plejehjem ikke anvendes på søn- og helligdage samt på hverdage mellem kl.20.00 og 7.00.

Overhold ligeledes de lokale forskrifter vedrørende støjemission.

Oplysninger til beskyttelse mod støj:

En vis støjemission fra dette apparat kan ikke undgås. Udfør støjintensivt arbejde i de tilladte og dertil beregnede timer. Overhold evt. hviletider og hold arbejdstiden så kort som muligt. For egen sikkerheds skyld skal De og personer, der opholder sig tæt på maskinen, bære høreværn.

i henhold til EU-direktiv:

2006/42/EF

Hermed erklærer vi

Altrad Lescha Atika Gm bH

Josef-Drexler-Str. 8, 89331 Burgau - Germany

på eget ansvar, at produkt

Batteri-havepleje-set AMGS 40

stemmer overens med forskrifterne i de ovennævnte EF-direktiver samt med forskrifterne i følgende yderligere direktiver: 2014/30/EU und 2000/14/EG

Følgende harmoniserede standarder er anvendt:

EN 60335-1:2012+A11:2014+A13:2017;

EN 50636-2-91:2014; EN ISO 11806-1:2011,

EN 60745-1:2009+A11:2010, EN 60745-2-15:2009+A1

EN ISO 11680-1:2011, EN 55014-1:2017, EN 55014-2:2015

Typegodkendelsesprocedure: 2000/14/EF – Appendiks V

Målt lydeffektniveau LWA 95,8 dB (A).

Garanteret lydeffektniveau L _WA 96 dB (A).

Autoriseret til fremstilling af den tekniske dokumentation:

Ledelse konstruktionsafdeling

Burgau, 26.07.2021

Symboler betjeningsvejledning

	Truende fare eller farlig situation. Tilsidesættelse af disse anvisninger kan medføre tilskadekomst eller materielle skader.
	Vigtige informationer til korrekt håndtering. Tilsidesættelse af disse henvisninger kan medføre fejl ved apparatet.
	Informationer ril brugeren. Disse henvisninger hjælper Dem med at anvende alle funktioner optimalt.
	Montering, betjening og vedligeholdelse. Her forklares nøjagtigt, hvad De skal gøre.
	Vigtige informationer vedrørende miljørigtig adfærd. Tilsidesættelse af disse henvisninger kan medføre miljøskader.
	Læs det vedlagte montage- og betjeningsblad, når der refereres til billednummeret i teksten.
...

Symboler

Indprent dig betydningen, så du kan betjene apparatet sikkert og kan beskytte dig selv og andre mod mulige kvæstelser.

Betydningen af batteriets og opladerens symboler finder du i de pågældende brugsanvisninger.

Produktet overholder de for produktet specifikt gældende EU-direktiver

Elektriske apparater må ikke bortskaffes med dagrenovationen.

I henhold til EU-direktivet 2012/19/EF om brugt elektronisk materiel skal brugte elektroniske apparater, der ikke længere kan bruges, indsamles separat til miljørigtig genbrug.

Symboler kratrydder / græstrimmer

Advarsel: Kratrydderen / græstrimmeren kan forårsage alvorlige kvæstelser!

Læs betjeningsvejledningen inden ibrugtagningen og følge sikkerhedsvejledningen.

Fare pga. vækslyngede dele ved løbende motor – hold uimplicerede personer, samt hus- og nyttedyr væk fra fareområdet.

Hold børn, personer og dyr på afstand fra dit arbejdsområde. Sikkerhedsafstand mindst 15 m.

Tag batteriet ud

⇒ før påbegyndelse af enhver form for arbejde på apparatet (rensning, service, reparation osv.) ⇒ ved afbrydelse af arbejdet, transport og opbevaring.

Fare på grund af kickback/tilbagestød

Vær opmærksom på, at skærehovedet ikke kommer i kontakt med fremmedlegemer under start og drift.

Fare for kvæstelser på fødderne ved berøring af skæreværktøjet i det uafdækkede område.

Brug arbejdshandsker.

Bær sikkerhedssko!

Må ikke udsættes for regn. Skal beskyttes mod fugt.

Brug ingen savklinger

Tomgangsomdrejningstal/skæreværktøjets maks. omdrejningstal 7000 min-1

Advarsel! Skæreværktøjet fortsætter med at rotere i nogle sekunder, efter at apparatet er blevet slukket. Hold hænder og fødder på sikker afstand fra skæreværktøjet, og vent, til det er standset.

Symboler hæksaks

Advarsel: Hæksaksen kan forårsage alvorlige kvæstelser!

Læs betjeningsvejledningen inden ibrugtagningen og følge sikkerhedsvejledningen.

Brug arbejdshandsker.

Bær sikkerhedssko!

Hold børn, personer og dyr på afstand fra dit arbejdsområde. Sikkerhedsafstand mindst 5 m.

Tag batteriet ud

⇒ før påbegyndelse af enhver form for arbejde på apparatet (rensning, service, reparation osv.)

⇒ ved afbrydelse af arbejdet, transport og opbevaring.

Må ikke udsættes for regn. Skal beskyttes mod fugt.

Åben ild eller lys samt rygning forbudt.

Snitlængde 395 mm

Sværdlængde 420 mm

Symboler teleskopsav

Læs betjeningsvejledningen inden ibrugtagningen og følge sikkerhedsvejledningen.

Brug arbejdshandsker.

Bær sikkerhedssko!

Må ikke udsættes for regn. Skal beskyttes mod fugt.

Hold uvedkommende personer på afstand fra arbejdsområdet. Sikkerhedsafstand mindst 6 m.

Brug teleskopsaven ikke i nærheden af kabler, strøm- og telefonkabler. Hold ved arbejde med teleskopsaven en sikkerhedsafstand på mindst 10 m til overjordiske strømkabler.

Tag batteriet ud

⇒ før påbegyndelse af enhver form for arbejde på apparatet (rensning, service, reparation osv.)

⇒ ved afbrydelse af arbejdet, transport og opbevaring.

Savkædeolie

Bemærk kædeleddenes køreretning

Indstil kædesmøringen

Maks. skærelængde 203 mm

Tiltænkt anvendelse

Generel:

• Til den korrekte anvendelse hører også opfyldelse af de af producenten foreskrevne drifts-, vedligeholdelses- og reparationsbetingelser samt efterkommelse af sikkerhedsanvisningerne i vejledningen.
• Enhver brug derudover gælder som ikke at være svarende til formålet. For heraf resulterende skader hæfter producenten ikke. Risikoen påhviler brugeren alene.
• Egenmægtige forandringer på apparatet udelukker producentens ansvar for deraf resulterende skader.
• Apparatet må kun klargøres, anvendes og vedligeholdes af personer, der er erfaren i brug af udstyret og som kender farene. Reparationsarbejde må kun udføres af os eller af kundeservicecentre, som vi har udpeget.

Kratrydder / græstrimmer

• Kratrydderen egner sig til at udtynde og fjerne højt græs, ukrudt og krat i private haver.
• Græstrimmeren egner sig til brug i private haver til klipning af græs og lignende bevoksning samt græskanter, som ikke kan nås med plæneklipperen.
• Kratrydderen/græstrimmeren må ikke benyttes

- til at udjævne jordforhøjninger som fx muldvarpeskud. Der er risiko for at pådrage sig kvæstelser!

• Kratryddere/græstrimmere, der ikke anvendes i offentlige anlæg, parker, sportssteder samt i land- og skovbrug, anses som apparater til brug i private hjem og haver.
• Maskinen må ikke anvendes i eksplosionsfarlige omgivelser eller udsættes for regn.

Hæksaks

• Hækkeklipperen er beregnet til at klippe nye skud og bløde grene på hække og buske i private nytte- og hobbyhaver.
• Som hæksakse til private haver anses apparater, der ikke anvendes i offentlige anlæg, parker, sportssteder samt i land- og skovbrug.
• Apparatet må ikke anvendes til klipning af græsplæner eller til skæring og kompostering. Der er risiko for at pådrage sig kvæstelser!
• Maskinen må ikke anvendes i eksplosionsfarlige omgivelser eller udsættes for regn.
• Metaldele (träd etc.) skal fjernes fra det materiale der skal klippes.

Teleskopsav

• Teleskopsaven er kun egnet til fjernelse af grene fra stående træer.
• Teleskopsaven må ikke bruges til at fælde træer, skud eller buskads.
• Teleskopsaven er uegnet til savning i byggematerialer og kunststoffer.
• Teleskopsaven er kun egnet til privat brug i private nytte- og hobbyhaver.
• Teleskopsaven er ikke egnet til skovbrug (afgrening i skoven). Pga. kabelforbindelsen er den nødvendige sikkerhed for brugeren her ikke garanteret.

Uberegnelige risici

⚠️Også ved korrekt anvendelse kan der endnu bestå uberegnelige risici - på trods af overholdelse af alle gældende sikkerhedsbestemmelser - på grund af konstruktionen til anvendelsesformålet.

Uberegnelige risici kan minimeres, när både "Sikkerhedsvejledning" og "Tiltænkt anvendelse" samt betjeningsvejledningen iagttages.

Hensyntagen og forsigtighed reducerer risikoen for person- og materielle skader.

Generel:

• Advarsell! Denne maskine producerer et elektromagnetisk felt under brugen. Dette felt kan under visse umstændigheder påvirke aktiuve eller passive medicinske implantater. For at reducere faren for læsioner anbefaler vi personer med medicinske implantater at kontakte deres læge eller implantatets producent inden maskinen betjenes. For at reducere faren for læsioner anbefaler vi personer med medicinske implantater at kontakte deres læge eller implantatets producent inden maskinen betjenes.
• Sundhedsfarer, der opstår pga. svingbevægelser med hånden/armen, såfremt maskinen anvendes over en længere periode eller ikke føres og vedligeholdes korrekt.
• Høreskader ved længere varende arbejde uden høreværn.
• ∅jenskader när der ikke anvendes sikkerhedsbriller eller ansigtsværn.
• Elektrisk stød.
• Berøring af spændingsførende dele ved åbnede elektriske komponenter.
• (brandfare)

Kratrydder / græstrimmer

• Fare for kvæstelser af fingre eller hænder når der gribes ind i det kørende skæreværktøj.
• Fare for kvæstelser på fødderne ved berøring af skæreværktøjet i det uafdækkede område.
  • Bortslyngning af sten og jord.

Hæksaks

• Fare for kvæstelser pga. udslynget materiale.
• Brud og udslyngning af knivdele.

Teleskopsav

• Fare for tilbagestød när sværdspidsen rammer en fast genstand
• Fare for kvæstelser af fingre og hænder ved berøring af værktøjet (savkæden)
• Fare for kvæstelser pga. udslynget materiale.

Desuden kan der være ikke åbenlyse uberegnelige risici på trods af alle trufne forholdsregler.

Vibrationer

Måleusikkerhedsfaktor K_hd 1,5 m/s²

Den angivne svingningsemissionsværdi er målt iht. standardiserede kontrolmetoder og kan danne grundlag for en sammenligning mellem elektroværktøjer.

Den angivne svingningsemissionsværdi kan også bruges til en indledende vurdering af udsættelsen.

⚠ Den realt tilstedeværende vibrationsemissionsværdi under brug af maskinen kan afvige fra hhv. den i betjeningsvejledningen eller af producenten angivne værdi.

Dette kan være forårsaget af følgende faktorerer, der skal iagttages inden hver brug eller under brugen.

- benyttes maksinen korrekt

• er metoden for at hhv. skære eller forarbejde det pågældende materiale korrekt
• er maskinens tilstand i orden
• er skæreværktøjet skarpt og anvendes det korrekte skæreværktøj
• er holdegrebene og evt. ekstra vibrationsgreb monteret og fast forbundet med maskinen

Hvis der opstår en ubehagelig fornemmelse eller misfarvning af huden på hænderne under brug af maskinen, skal arbejdet standses straks. Husk tilstrækkelige arbejdspauser. Når der ikke holdes tilstrækkelige arbejdspauser, kan der opstå et armhånd-vibrationssyndrom.

Belastningsgraden i relation til arbejdet eller maskinens anvendelse bør vurderes og der skal holdes tilsvarende arbejdspauser. På denne måde kan belastningsgraden under hele arbejdstiden reduceres væsentligt. Minimer risikoen pga. vibrationer. Vedligehold maskinen i henhold til henvisningerne i denne betjeningsvejledning. Hvis maskinen bruges jævnligt, bør De kontakte en forhandler og evt. købe antivibrationstilbehør (greb). Undgå at bruge maskinen ved temperaturer under t=10°C. Opstil en arbejdsplan, der begrænser vibrationsbelastningen.

Sikkerhedsvejledning

Overhold nedenstående vejledning for at beskytte dig selv og andre mod mulige kvæstelser.

Læs og iagttag før ibrugtagning af dette produkt følgende henvisninger og din brancheforenings forskrifter om ulykkesforebyggelse hhv. de gyldige sikkerhedsbestemmelser i det pågældende land for at beskytte dig selv og andre mod eventuelle skader.

Nationale forskrifter kan begrænse brugen af maskinen.

Overhold altid den separat vedlagte "Generel sikkerhedsvejledning".

Anvisninger om sikkerhed af batteriet og opladeren finder du i de pågældende brugsanvisninger.
i Opbevar sikkerhedsvejledningen og instrukserne til senere brug.
Giv sikkerhedsanvisningerne videre til alle personer, som arbejder med maskinen.

• Gør dig før brug ved hjælp af betjeningsvejledningen fortroligt med apparatet.
• Anvend apparatet ikke til formål, som det ikke er beregnet til (se "Formålsbestemt anvendelse" og "Arbejde med kompostkværnen").
• Vær opmærksom. Vær opmærksom på hvad du har med at gøre. Vær omhyggelig under arbejdet. Anvend ikke apparatet, når du er træt eller under indflydelse af rusmidler, alkohol eller medikamenter. Et øjebliks uagtsomhed ved anvendelse af apparatet kan medføre alvorlige kvæstelser.

- Brugeren er ansvarlig for ulykker eller farer, der opstår over for tredje personer eller deres ejendele.

Personligt sikkerhedsudstyr

- Arbejd aldrig uden egnet sikkerhedsudstyr:

• intet løstsiddende tøj eller smykker (de kan gribes af bevægelige dele)
• intet løst hængende tøj eller tøj med hængende bånd eller stropper
• hårnet ved langt hår
• godkendt hjelm i situationer, hvor der kan forekomme hovedlæsioner.
• ansigtsværnøjen- og høreværn.
• bukser og handsker med skærebeskyttelse
• glidefaste støvler (sikkerhedssko) med skærebeskyttelse og stålkappe

Sikkerhedsvejledning - Før arbejdet

Gennemfør følgende kontroller før ibrugtagningen og regelmæssigt under arbejdet. Følg de pågældende afsnit i betjeningsvejledningen

• Er apparatet komplet monteret og er alle forkrifter overholdt?
• Er apparatet i en god og sikker tilstand?
• Er skæreværktøjet fejlfrit og skarpt?
• Er grebene rene og tørre?

- Kontroller inden arbejdet at:

• der ikke opholder andre voksne, børn eller dyr i arbejdsområdet
  – at du kan vige uhindret tilbage
• fodområdet er frit for alle fremmedlegemer, buskads og grene.

• at du står stabilt.

• Fjern alle fremmedlegemer (f.eks. sten, større grene, tråd etc.) inden klipning. Vær under arbejdet opmærksom på yderligere fremmedlegemer.

• Er arbejdsstedet frit for snublefarer? Hold arbejdsområdet i orden! Uorden kan resultere i ulykker - Snublefare!
  • Vær opmærksom på påvirkninger udefra:
• Arbejd ikke under utilstrækkelige belysningsforhold (f. eks. tåge, regn, snevejr eller i skumringen). I så fald kan du ikke se detaljer i faldområdet – fare for ulykker.
• Arbejd ikke på sne, is eller glat undergrund – glidefare.
• Anvend ikke apparatet i nærheden af brændbare væsker eller gasser - brandfare!

Sikkerhedsvejledning - Betjening

• Arbejd aldrig kun med en hånd. Hold altid sikkert fast i apparatet med begge hænder.
• Tag altid bæreselen på, når du arbejder med apparatet.
• Arbejd aldrig
• med udstrakte arme
• på svært tilgængelige steder
• for lang foroverbøjet
• over skulderhøjde.
• stående på en stige, et stillads eller et træ

- Arbejd kun på stabil og jævn undergrund.

- Undgå unormal kropsholdning. Sørg for en stabil kropsstilling og hold hele tiden balancen.

- Skift jævnligt arbejdsstilling for at undgå ensidig belastning.

- Sluk for apparatet under pauser i arbejdet, og læg det til side, sådan at ingen kan komme i fare. Apparatet skal sikres mod uautoriseret brug.

Sikkerhedsvejledning - under arbejdet

• Arbejd aldrig alene. Hold altid visuel og akustisk kontakt til andre personer, så der i nødstilfælde altid kan ydes hjælp.
• Stands apparaten straks ved fare eller i nødstilfælde
• Efterlad aldrig apparatet uden opsyn.
• Stands straks arbejdet när der opstår fysiske problemer (f. eks. hovedpine, svimmelhed, kvalme etc.) – ∅get fare for ulykker!
• Maskinen må ikke overbelstes! De arbejder bedre og mere sikkert i det angivne effektområde.
• Hold pauser under arbejdet, så motoren/batteriet kan afkøle.
• Stil ikke det varme apparat i tørt græs eller på brændbare genstande.

Adfærd i nødstilfælde

• Indled førstehjælp i hen hold til kvæstelsen og søg lægehjælp så snart som muligt.
• Den kvæstede skal beskyttes mod yderligere skader og lejres.

Sikkerhedsvejledning – Brug og behandling af el-værktøjet

• Vedligehold maskinen omhyggeligt:
- Overhold vedligeholdsforskrifterne og henvisninger til udskiftning af værktøjet.
- Hold håndtagene tørre og frie for harpiks, olie og fedt.
- Monter kun skæreværktøjer, der er beregnet til denne enhed.

Brug af andre værktøjer og andet tilbehør kan føre risiko for kvæstelser.

- Sluk for apparatet, vent, til sværdet står stille, og tag batteriet ud i følgende tilfælde:

• når skæreværktøjet er kommet i berøring med jord, sten, søm eller andre fremmedlegemer.
• Forstærkede driftslyde.
• hvis apparatet begynder at vibrere for kraftigt
  — reparationsarbejde
• vedligeholdelses- og rengøringsarbejde
• Udbedring af fejl (herunder blokering af knivene - Hæksaks)
• Opbevaring og transport
• Wechsel des Schneidwerkzeugs
• kæden efterspændes (Teleskopsav)
• maskinen efterlades (også ved kortvarige afbrydelser)

- Kontroller maskinen for eventuelle beskadigelser:

• Inden yderligere brug af maskinen skal beskyttelsesudstyret undersøges nøje med henblik på korrekt og formålstjenlig funktion. Apparatet må kun anvendes med komplette og korrekt anbragt sikkerhedsudstyr, og der må ikke ændres noget på apparatet, som kan påvirke sikkerheden.
• Kontroller, om de bevægelige dele fungerer upåklageligt og ikke sidder fast eller om dele er beskadigede.

Samtlige dele skal være rigtigt monterede og alle betingelser være opfyldt for at sikre upåklagelig drift.

• Beskadigede beskyttelsesanordninger og dele skal repareres ordentligt af et autoriseret værksted eller udskiftes, såfremt intet andet er angivet i brugervejledningen.

• Beskadigede eller ulæselige sikkerhedsmærkater skal udskiftes.

• Efterlad ikke værktøjet i maskinen! Kontroller altid at alt værktøj er fjernet, inden maskinen tændes.

• Opbevar ikke anvendte apparater på et tørt, aflåst sted uden for børns rækkevidde.

Jdfør ingen andre reparationer end beskrevet i kapitel "Vedligeholdelse", men kontakt i stedet for producenten direkte eller den pågældende kundeservice.

Brug kun originalt tilbehør og specialtilbehørsdele. Ved anvendelse af andre reservedele og andet tilbehør kan brugeren komme i fare. For heraf resulterende skader hæfter producenten ikke.

Sikkerhedshenvisninger kratrydder / græstrimmer

• Sørg for, at skæreværktøjet er frit, før apparatet tændes.
• Sørg for, at dine fødder og hænder er i sikker afstand fra skæreværktøjet, før apparatet tændes.
• Start først med at klippe, når skæreværktøjet er kommet op i fuld omdrejning.
• Berør aldrig faste genstande (sten, træstammer) med det roterende skæreværktøj.
• Advarsell! Skæreværktøjet fortsætter med at rotere efter slukning! Brems det ikke med hånden.

Sikkerhedshenvisninger hæksakse

• Hold altid afstand mellem kropsdele og skærekniven. Prøv ikke at holde fast i skåret materiale eller materiale, der skal skæres når kniven kører. Materiale i klem må kun fjernes når maskinen er slukket.. Et øjebliks uopmærksomhed ved brug af hæksaksen kan medføre alvorlige kvæstelse.r
• Sørg for at alt sikkerhedsudstyr og alle greb er monteret inden brug. En ufuldstændint monteret maskine eller en maskine med uautoriserede ændringer må aldrig tages i brug.
• Bær hæksaksen ved håndtaget og kun når knivene står stille. Ved transport og opbevaring af hæksaksen skal transportafdæknigen trækkes på. Omhyggelig brug af maskinen reducerer faren for snitsår pga. kniven.
• Hold i el-værktøjet på de isolerede greb, eftersom kniven kan komme i berøring med skjulte strømledninger. Hvis kniven kommer i kontakt med en spændingsførende ledning, kan metaldelene i apparatet være under spænding og medføre elektrisk stød.
• Efter længere tids brug kan tilgængelige metaldele og tilbehør blive meget varme.

Sikkerhedsanvisninger for teleskopsaven :

En person, der arbejder med teleskopsaven, skal have gennemført en tilsvarende undervisning (motorsavkursus) og være fortrolig med brug af teleskopsaven og det personlige sikkerhedsudstyr.

• Personer under 18 år må ikke arbejde med teleskopsaven.
• Hold alle legemsdele på afstand til den kørende Teleskopsaven. Kontroller inden savens start at savkæden ikke berøres. Når der arbejdes med en Teleskopsaven, kan et øjebliks uopmærksomhed medføre at kædesaven får fat i tøjet eller legemsdele.
• Hold altid Teleskopsaven med højre hånd på bageste håndtag og venstre hånd på forreste håndtag. Når Teleskopsaven holdes i omvendt arbejdsstilling, øges risikoen for kvæstelser. #erfor må der ikke arbejdes i denne stilling.
• Hold el-værktøjet på de isolerede grebflader, fordi savkæden kan komme i kontakt med maskinens eget strømkabel. Savkædens kontakt med en strømførende ledning kan sætte metaldelene på maskinen under spænding og medføre et elektrisk stød.
• Bær sikkerhedsbriller og høreværn. Vi anbefaler at bære sikkerhedsudstyr for hoved, ben og fødder. Passende sikkerhedstøj minimerer faren for kvæstelser pga. omkringslyngede spåner og tilfældig berøring af savkæde.
• Arbejd ikke med Teleskopsaven på et træ. Ved brug på et træ er der fare for kvæstelser.
• Sørg altid for en stabil position og brug Teleskopsaven kun, när du står på stabil, sikker og plan undergrund. Glat undergrund eller ustabil ståflader som f. eks. på en stige kan medføre at man mister balancen eller der mistes kontrollen over Teleskopsaven.
• Regn ved savning af en gren under spænding med at denne slår tilbage. Når spændingen i træfibrene udløses, kan den spændte gren ramme brugeren og/eller få Teleskopsaven ud af kontrol.
• Vær især forsigtig ved savning af buskadser og unge træer. Det tynde materiale kan blokere savkæden og støde tilbage og bringe dig ud af balance.
• Bær Teleskopsaven på forreste håndtag i slukket tilstand, savkæden væk fra kroppen. Ved transport og opbevaring af Teleskopsaven skal sikkerhedsafdækningen altid monteres. Omhyggelig håndtering af Teleskopsaven minimerer risikoen for en utilsigtet berøring af den kørende savkæde.
• Følg vejledning til smøring, kædespænding og udskiftning af tilbehør. En usagkyndig spændt eller smurt kæde kan enten revne eller øge tilbagestødrisikoen.
• Hold håndtagene tør, ren og fri for olie og fedt. Fedtede håndtag glider og medfører tab af kontrollen.
• Sav kun træ. Teleskopsaven må ikke bruges til arbejder, den ikke er beregnet til. Eksempel: Brug ikke Teleskopsaven til savning af plast, mursten, eller byggematerialer, der ikke består af træ. Brugen af Teleskopsaven for ikke korrekt arbejde kan medføre farlige situationer.

1> Beskrivelse af apparatet / Reservedeler

Pos.	Betegnelse Bestillings-nr.
1	Drivenhed
2	Håndtag komplet	386105
2a	Håndtag
2b	Handgriffunterteil
3	Bæresele	385805
4	Påsatsværktøj Kratrydder
5	Beskyttelseshætte	386215
6	Beskyttelsesafdækning	385941
7	Kniv	385855
8	Transportbeskyttelse (Knivskærm)	385856
9	Afstandsskive	386119
10	Afdækningskappe	386120
11	Fikseringsmøtrik M10	386122
12	Trådspole	386217
13	Påsatsværktøj Hæksaks
14	Transportbeskyttelse Hæksaks	386114
15	Shaft teleskopsav
16	Påsatsværktøj Teleskopsav
17	Afskærmning	386163
17a	Møtrik	386164
18	Tankdæksel	386160
19	Tank (Kettenöl)
20	Sværd	386219
21	Savkæde	386218
22	Kædeskærm	386151
23	Monteringsnøgle
24	Unbrakonøgle SW 4
25	Skruetrækker
26	Gaffelnøgle SW 8/10
27	Oplader	365500
28	Batteri 2,0,Ah	365501
29	Batteri 4,0 Ah	365503
30	Kædehjul
31	Kædespændeskrue
32	Startspærre
33	T L/FRA - kontakt
34	Hastighedskontakt
35	Skæreværktøj
36	Smørenippel M6	386174
37	Trådkniv	386216
38	Beskyttelseshætte	386184
39	Tilbehørspose
40	Sikkerhedsmærkat - Teleskopsav	386203
41	Sikkerhedsmærkat - Hæksaks	386202
42	Sikkerhedsmærkat - Kratrydder / græstrimmer)	386201
43	Sikkerhedsmærkat Beskyttelseshætte	386200

Samling

⚠️Tag først apparatet i brug, når det er samlet komplet.

Påhægtning af bæreselen

4 Hægt bæreselen (3) fast i øjet (B). Sørg for, at bæreselens karabinkrog (C) er monteret og hægtet fast som vist på billedet.

Montering / Afmontering af påsatsværktøjer

5 Træk fiksteringsstiften (D) ud og skub det pågældende påsatsværktø [Buskrydder (4), Hæksaks (12) eller Grensaks (14/15) frem til anslaget, ind i åbningen for drivenheden (1). Slip fikseringsstiften.

⚠️ Sørg for, at batteriet skubbes så langt ind, at det kan høres, at det falder i hak.

Spænd låseskruen (E). Afmonter påsatsværktøjet i omvendt rækkefølge.

Samling -Kratrydder / græstrimmer

Montering af beskyttelseskappen

6 Sæt beskyttelseshætten (5) på åbningen (F). Sikr dem med 3 skruer M5 x 12, skiverne og fjerringe.

Montering af trekantskniven - Kratrydder

Fare for kvæstelser!

Bær beskyttelseshandsker under montagen.

7 Sæt først beskyttelsesafdækningen (6) på drivakslen (G), og fortsæt i rækkefølgen:

Skæreklinge (7), afstandsskive (9) og afdækningshætte (10). Skru fastgørelsesmøtrikken M10 (11) mod uret på drivakslen.

8 Drej derefter boringen (H) på beskyttelsesafdækningen (6) ind over udsnittet i åbningen (F).

Venstregevind

Fastspænd motorakslen (G) Fastspænd motorakslen (B) med vinkelnøglen (17). →①

Stram fastgørelsesmøtrikken (11) med monteringsnøglen (23). →②

Montering af trådspole på græstrimmer

9 Fikser drivakslen (G) over udsnittet i åbningen (F)

Venstregevind

Skru trådspolen (12) på drivakslen (G) →②

Samling - Hæksaks

18 Monter drivenheden (1) og hæksaks-påsatsen (13) som i afsnittet "Montering/afmontering af påsatsværktøjer".

Samling

Montering af sværd og savkæde

Fare for kvæstelser!

Bær altid arbejdshandsker ved arbejdet på sværdet eller savkæden.

Sæt teleskopsaven på.

26 Drej kædespændeskruen (31) mod uret til kædespændetappen (J) står i yderste position.

27 Læg savkæden (21) ind i den føringsslids der løber rundt om sværdet (20).

Sørg for kædeleddenes korrekte løberetning.

28 Læg sværdet (20) på.

Kædespændetappen (J) skal gå i indgreb i den tilsvarende boring (I) på sværdet.

28 Sørg ved montagen for at kædeleddene er korrekt placeret i føringsslidsen og ved kædehjulet (30).

25 Sæt skærmen (17) på igen og spænd fikseringsmøtrikken (17a) med håndkraft. Spænd savkæden som beskrevet i afsnit "Spænding af savkæden"

Montering teleskopsav

31 Saml skaftdelene efter behov, lige som beskrevet ved "Montering/afmontering af påsatsværktøjer".

⚠️ Sørg for, at stikforbindelserne er sat godt i.

Teleskopsaven kædesmøring (olieautomatik)

Der er ikke påfyldt savkædeolie ved levering af teleskopsaven.

Teleskopsaven må aldrig bruges uden kædesmøring.

Brug uden savkædeolie medfører beskadigelse af savkæden og sværdet.

Bær arbejdshandsker Undgå kontakt med hud eller øjne!

Kædens levetid og ydelse afhænger af den optimale smøring. Unde driften smøres savkæden automatisk med olie.

Påfyldning af savkædeolie

Sæt teleskopsaven på et egnet underlag.

Åbn olietankdækslet (18).

Påfyld olietanken med biologisk nedbrydeligt kædeolie (bestillingsnr.: 400144).

Påfyldningsniveauet kan aflæses ved tanken (19). Anvend en tragt til nemmere påfyldning.

Sørg under påfyldning for at der ikke kommer snavs ind i olietanken.

Skru olietankdækslet (18)på igen.

Anvend aldrig genanvendt olie eller gammel olie. Ved ug af olie, der ikke er godkendt til teleskopsave, bortfalder garantien.

Ibrugtagning

Advarsel! Lær inden ibrugtagningen, hvordan enheden hurtigst muligt tages ud af drift ved nødstilæfælde!"

Anvend ikke apparatet, før du har læst betjeningsvejledningen, iagttaget de angivne henvisninger og monteret apparatet som beskrevet.

Kontroller apparatet før hver brug med henblik på:

– eventuelle beskadigelser
- løs fiksering
- korrekt monterede afskærmninger og beskyttelsesanordninger.

Batteri

Li-ion-batterierne AP 40-4000 (artikelnr. 365503)

eller AP 40-2000 (artikelnr. 365501) samt opladeren ALG 40-1800 (artikelnr. 365500) følger ikke med leverancen og skal købes separat.

Brug kun et originalt batteri og den originale oplader.

Du kan finde flere informationer om batterierne og opladeren i de pågældende "Brugsanvisninger".

Isætning af batteri

Sæt batteriet (28/29) i apparatet.

Sørg for, at batteriet skubbes så langt ind, at det kan høres, at det falder i hak.

Tænd/sluk

Sørg før hver ibrugtagning for, at startspærren og tænd-/slukknappen fungerer korrekt.

Benyt intet apparat, hvor kontakten ikke tænde eller slukke. Beskadigede kontakter skal omgående repareres eller udskiftes af kundeservice.

Tilkobling

Sørg for, at skæreværktøjet ikke hviler på jorden, når du tænder for apparatet.

1 / 10 Fjern knivbeskytteren (8/14/22).

35år den tændes, kan apparaten støttes sikkert og holdes med begge hænder. Skæreværktøjerne skal være frie.

Apparatet har en sikkerhedskobling, der forhindrer utiligtet igangsætning.

Tryk startspærre (32) og hold den nede. Tryk derefter på tænd-/sluk-knappen (33). Under klipningen kan du slippe startspærren igen.

① Jo kraftigere der trykkes på tænd-/slukknappen, desto hurtigere kører kædesaven.

For at beskytte batteriet slukker apparatet automatisk, batteriets opladningsstatus er lav.

Fortsæt under ingen omstændigheder med at trykke på TÆND-/SLUK-knappen, da det kan beskadige batteriet.

Oplad li-ion-batteriet ( ➞ brugsanvisningen "Batteri").

Frakobling

Slip tænd-/slukknappen (33).

Hastighedsudvalg

Enheden kan benyttes i 2 driftshastigheder.

Angive hastighed

Enheden kører langsomt

Enheden kører hurtigt

→ Batteriets driftstid forkortes.

Ibrugtagning - teleskopsav

Savkæde

Inden kontrolleres / Spænding af savkæden

• Sluk for apparatet
• Tag batteriet ud
• Bær arbejdshandsker for at undgå kvæstelser.

Kontroller savkædespændingen

Før arbejdsstart
→ efter de første snit
→ under savningen jævnligt hver 10 minut.

Kun med en korrekt strammet savkæde og en tilstrækkelig smøring har du indflydelse på savens levetid.

i Vær opmærksom på følgende:

• En ny savkæde skal efterspændes jævnligt
• Ved opvarmning af kæden til driftstemperatur bliver den længere og skal efterstrammes.
  ⚠️ Efter savarbejdets afslutning løsnes savkæden igen, fordi der ellers vil opstå for høje spændinger i savkæden under nedkølingen.
• Vibrerer kæden eller kommer den ud af føringen, skal der straks efterspændes.

Spænding af savkæden

25 Løsn fikseringsmøtrikkerne (17a) med maks. 1 omdrejning.
29 Løft sværdet let og drej kædespændeskruen (31) med uret til den korrekte kædespænding er nået.
30 Savkæden er spændt korrekt hvis den kan løftes ca. 3 – 4 mm i midten af sværdet.

Drej kædespændeskruen (31) mod uret, när savkæden er spændt for meget.

28 Sørg ven montagen for at kædeledene ligger korrekt i føringsslidsen.

25 Spænd monteringsmøtrikken (17a) igen.

Kædesmøring (olieautomatik)

Teleskopsaven må aldrig bruges uden fungerende kædesmøring.

Kontroller den automatiske kædesmørings funktion ved at tænde for kædesaven og holde den med spidsen over et stykke karton eller papir på gulvet.

Kontrol af kædesmøringen

Berør ikke gulvet med kæden. Overhold en sikkerhedsafstand på 20 cm. Viser der sig et tiltagende oliespor, arbejder oleiautomatikken fejlfrit Der der intet oliespor til trods for en fuld oliebeholder

50 Rens kædespændeboringerne (I) og oliekanal (K) Hjælper det ikke, kontakt kundeservice.

Arbejdsanvisninger

Anvend ikke apparatet, før du har læst betjeningsvejledningen, iagttaget de angivne henvisninger og monteret apparatet som beskrevet.
Vær opmærksom på "Sikkerhedsanvisningerne" og nedenstående supplerende arbejdsvejledning.
Hold hænder og fødder altid på sikker afstand fra skæretråden.

Bæresele

35 Tag altid bæreselen (3) på, når du arbejder med apparatet. Bær aldrig bæreselen diagonalt over skulder og bryst men altid kun på den ene skulder. Dermed kan du hurtigt fjerne apparatet fra kroppen, hvis der opstår en farlig situation.

Indstilling af bæreselen

4 Sørg for, at bæreselens karabinkrog (C) er monteret korrekt og hægtet fast som vist på billedet.

• karabinkrogen befinder sig ca. en håndsbredde under højre hofte.
• der er garanti for, at apparatet bæres sikkert og skånsomt for ryggen.

En beskadiget bæresele skal udskiftes med det samme.

Lukkemekanisme

37 På bæreselen befinder der sig en lettilgængelig snaplukning (Q). Den sikrer, at du hurtigt kan løsne maskinen fra bæreselen i faresituationer. For at løsne forbindelsen skal du rykke i remstykket (L) på snaplukningen.

Korrekt arbejdsstilling

Stil dig, så du står sikkert, og hold godt fast i apparatet med begge hænder, venstre hånd holder altid om det forreste greb, og højre hånd holder om betjeningsgrebet. Dette gælder også for venstrehåndede!
→ Placér det forreste greb sådan, at du kan styre apparatet sikkert og bekvemt.
Hold apparatet under klipningen sådan, at – det er tilstrækkeligt langt væk fra kroppen.
Sørg for, at skæreværktøjet ikke hviler på jorden, när du tænder for apparatet.

Arbejdet med kratrydder

Kickback - tilbagestød

Under arbejdet med metalknive kan hele apparatet stødes tilbage eller pludselig give et ryk fremad, når der berøres faste genstande (træer, grene, sten eller lignende). Dette tilbagestød indtræder uden forvarsel og kan medføre, at man mister kontrollen med apparatet, og at brugeren kommer i fare. Der er især fare i områder med dårligt udsyn og i tæt bevoksning.

Sådan bevarer du kontrollen i tilfælde af tilbagestød

• Hød altid sikkert fast i apparatet med begge hænder.
• Skæreværktøjet altid føres under taljen
• Sørg for at stå sikkert og stabilt. Hold benene spredt i en bekvem stilling, og tænk altid på, at der er risiko for tilbagestød.
• Overvurdér ikke dig selv, og sørg altid for at holde balancen under arbejdet.
• Før du begynder at klippe, bør kniven være oppe i fuld arbejdsomdrejningshastighed.

Når der arbejdes med kratrydderen, kan der slynges sten og stumper op, hvilket kan medføre alvorlige kvæstelser. Sørg for, at beskyttelseskappen er monteret sikkert.

Hvis roterende dele (kniven) fastgøres ukorrekt, kan det medføre alvorlige ulykker. Kontrollér, at skæreværktøjet sidder godt fast, før du påbegynder arbejdet.

Græsslåning

• 11 Vip apparatet lidt frem, og før det med rolige og regelmæssige bevægelser i en svungen bue fra højre til venstre. På den måde falder det afklippede materiale på den flade, der allerede er klippet.
• 12 Klip højere græs og tættere bevoksning trinvist. Det gør du ved først at afkorte den øverste del af det materiale, der skal klippes, ved at bevæge apparatet til højre. Før derefter apparatet den modsatte vej til venstre, og klip den nederste del.
• 13 Ved arbejde på en skråning skal du gå frem stribe for stribe. Klip en stribe parallelt med skråningen, gå derefter tilbage over det klippede stykke, og klip den næste stribe.
• 14 Større, plane arealer bearbejdes bedst udefra og indefter. Start med at klippe i venstre side i yderkanten af arealet, og gå frem i kvadratisk spiralform, til du når midten.

Tilpas motorens omdrejningstal og klippedybden til de pågældende forhold. Hvis motorens omdrejningstal er for lavt, kan kvas sætte sig fast eller komme i klemme i skæreværktøjet.

Hvis der sætter sig græs, grene eller andre genstande fast i skæreværktøjet, eller hvis apparatet vibrerer på en usædvanlig måde, skal du slukke motoren med det samme og kontrollere apparatet.

• Fjern aldrig afklippet materiale, der har sat sig fast, mens kniven kører. Vent, til kniven står stille.
• Hvis kriven er sløv, brækket af eller bøjet, skal du udskifte den med en original reservedel.

Arbejdet med græstrimmeren

Trimming

• Tæd for græstrimmeren på et plant underlag, der allerede er klippet.
• Hold græstrimmeren i tilstrækkelig afstand fra kroppen under klipningen. Vip apparatet lidt fremad, og før det med rolige og regelmæssige bevægelser fra venstre til højre.
• Skæreværktøjet altid føres under taljen
• Du fårde bedste resultater, när du klipper tört græs.
  i Det er sværere at klippe vådt græs, og det medfører hurtigt tilstopninger.
• 14p højere græs og tættere bevoksning trinvist, på den måde undgår du tilstopninger.
• 17 Ved arbejde på en skråning skal du gå frem stribe for stribe. Klip en stribe parallelt med skråningen, gå derefter tilbage over det klippede stykke, og klip den næste stribe.
• Ved mure, træer, hegn, plænekanter eller adre forhindringer skal du starte med en lille afstand til forhindringen og gå trinvist frem. Før ikke skæretråden for tæt mod mure eller stenfliser, da den ellers slides meget hurtigt.
• Før apparatet således rundt om træer og buske at planterne ikke beskadiges.

① Tilpas motorens omdrejningstal og klippedybden til de pågældende forhold. Hvis motorens omdrejningstal er for lavt, kan kvas sætte sig fast eller komme i klemme i skæreværktøjet.

Hvis der sætter sig græs, grene eller andre genstande fast i skæreværktøjet, eller hvis apparatet vibrerer på en usædvanlig måde, skal du slukke motoren med det samme og kontrollere apparatet.

- Klippetråden fortsætter med at køre, när græstrimmeren slukkes. Vent derfor indtil tråden holder stille inden apparatet tændes igen.

Trådefterføring

Tråden slides under klipningen og den kan skæres over, således at der ikke længere kan klippes græs.

Tryk den græstrimmer kort mod fast jord. Derved forlænges skæretråden (med 4 cm). Når skæretråden blive længere end skærediametret, sfkortes den af den integrerede kniv..

Arbejdsanvisninger - Hæksaks

Hvornår må jeg klippe?

Overhold nationale og evt. lokale forskrifter for hækkeklipning (også levende hegn, buske, rørskov og siv). De kan afvige fra nedenstående.

For at beskytte dyr og ynglende fugle er det ikke tilladt at klippe hække, buske samt sivbevoksninger (radikal beskæring) fra 1. marts til 30. september.

I denne periode er det tilladt at udføre skånsom formklipning og plejeklipning, hvor man kun fjerner den friske tilvækst eller klipper for at holde træer sunde.

Det er kun tilladt at foretage tilbageskæring eller rydning uden at overtræde loven fra oktober til marts.

Hvad er det rigtige tidspunkt for hækkeklipning?

Ved klipningen skal du være opmærksom på det rigtige tidspunkt, hvis du ikke vil beskadige din hæk unødigt.

Tidspunktet for hækkeklipning er afhængigt af hvilken slags hæk du har.

Anbefalinger:

Sommergrønne hække skal klippes kort før vinteren eller frem til slutningen af februar.
Stedsegrønne hække eller nåletræer skal klippes, før de får de første skud om foråret (i slutningen af marts), eller om efteråret før den første frost.
- Hække, der består af blomstrende buske, bør klippes lige efter blomstringstiden – hvis en klipning er nødvendig.
- Formklipning og plejeklipning kan udføres på alle typer mellem marts og september.

Vær også opmærksom på veirforholdene:

Forårsbeskæringen bør ikke udføres ved minusgrader, fordi snitsårene ikke kan hele så godt. Desuden brækker grenene let af i frostvejr. En god dag til klipning er derfor en frostfri og solrig dag.
Sommerklipningen bør ikke udføres i for kraftig varme og solskin, fordi de afklippede skud tørrer ud og dør. Klip derfor hækken først på dagen, i de sene eftermiddagstimer eller på en overskyet dag.
Du bør heller ikke udføre beskæring i stærkt regnvejr, fordi fugtigheden fremmer svampe- og skadedyrsangreb.

Eller spørg en specialist, der kan fortælle dig det rigtige tidspunkt for klipning af din hæk og give dig tips.

Arbejde med hæksaksen

① Kontrollér altid før klipningen, om der befinder sig ynglende fugle eller vilde dyr i hækken. Hvis der er ynglende dyr, bør du udsætte klipningen for ikke at fordrive de gamle dyr.

⚠️ Hold hæksaksen med begge hænder i sikker afstand fra kroppen

• Hold børn, personer og dyr på afstand fra dit arbejdsområde (min 15 m. afstand).
• Få inden klipningen dyrene til at forlade hækken for ikke at skade dem.
• Anvend hæksaksen kun på et sikkert ståsted.
• Sav aldrig med hæksaksen over skulderhøjde.
• Sluk for hæksaksen, når du flytter til et andet arbejdssted.
• Benyt hæksaksen ikke til at løfte eller skovle træstykker eller andre genstande.
• Begynd hækklipningen med kørende skæreværktøj.
• Grib aldrig med hænderne ind i skæreværktøjet under driften.
• Berør aldrig trådhegn eller jorden med et kørende skæreværktøj.

Indstillinger på hæksaksen

① Med hæksaksen kan du klippe høje og brede hække og meget lave hække.

20 Skæreenheden (35) kan justeres i et arbejdsområde på 195°. Inden du begynder med at skære sættes hækkeklipperenheden i den rigtige arbejdsposition.

19 Tryk fikseringsarmen foroven (M) og forneden (N) og sving hækkeklipperenheden i den ønskede position. Slip fikseringsarmene. Hækkeklipperenheden går i hak.

Det maksimale skærediameter afhænger af træsort, alder, fugtindholdet og hærde. Afkort derfor meget tykke grene til den pågældende længde inden hækken klippes.
23 Fækkeklipperen kan, pga. knivene med dobbeltskær bevæges frem og tilbage og i pendulbevægelser.
→ Klip først siderne på hækken.
→ Klip hækken nedefra og op.
Vip sværdet lidt i samme retning som klippebevægelsen, mens du klipper.
Bevæg dig langsomt og kontrolleret fremad.
22 Klip hækken i trapezform. Dette forhindrer at hækkens nederste område mister bladene.

Brug denne tommelfingerregel: 10 cm hældning på hver side pr. meter hækkehøjde.

Det betyder, at en 2 m høj, klippet hæk, der fx er 80 cm bred i bunden, bør være 40 cm bred i toppen.

• Klip derefter oversiden af hækken.
  Spænd en rettesnor over hækkens længde, hvis du vil klippe en lige overkant af hækken.
• Klip i flere omgange, hvis en kraftig tilbageklipning er nødvendig.

i 4A bryd arbejdet flere gange under en længere klipning, og smør sværdet (35). Olien sørger for, at sværdet løber let.

Skub knivbeskytteren (14) op på sværdet (35) igen, när du er færdig med arbejdet.

Arbejdet med teleskopsaven

Hold en sikkerhedsafstand på 10 m fra overjordiske strømkabler.

Anvend ikke teleskopsaven i nærheden af brændbare væsker eller gasser - brandfare!

Informationer om træpleje

For at beskytte dyr og ynglende fugle er det forbudt at udføre plejebeskæring i perioden fra 1. marts til 30. september.

Hvad er det rigtige tidspunkt for træpleje?

Ved plejebeskæring af træer skal du være opmærksom på det rigtige tidspunkt, hvis du ikke vil beskadige dine træer unødigt.

Anbefalinger for beskæring:

Sidst på vinteren (januar - marts): Når der fjernes grene i det fine grenværk, fremmer det en kraftig fremspiring af nye skud, og det er relativt skånsomt for træerne.
Forår til først på sommeren (april - juni): I vækstfasen har en moderat tilbageskæring en positiv effekt på dannelsen af nye skud.
- Plejebeskæring (afskæring af dødt træ) kan foretages när som helst.

Vær også opmærksom på vejrforholdene:

Forårsbeskæringen bør ikke udføres ved minusgrader, fordi snitsårene ikke kan heles så godt. Desuden brækker grenene let af i frostvejr. En god dag til beskæring er derfor en frostfri og tør dag.
Du bør heller ikke udføre beskæring i stærkt regnvejr, fordi fugtigheden fremmer svampe- og skadedyrsangreb.

Eller spørg en specialist, der kan fortælle dig det rigtige tidspunkt for træpleje og give dig tips.

Under arbejdet :

Savtilbagestød

Hvad er savtilbagestød? Savtilbagestød er den pludselige bevægelse op og tilbage af den kørende teleskopsav i retning af brugeren.

Dette sker, hvis

• sværdspidsen (utilsigtet) rammer savmaterialet eller andre faste genstande..
• savkæden er blokeret ved sværdet.

Teleskopsaven reagerer ukontrolleret og forårsager ofte svære kvæstelser hos brugeren.

Hvordan kan jeg undgå savtilbagestød?

• 3.3 med sværdets underkant for at have bedre kontrol med saven. Sæt teleskopsaven altid på så fladt som muligt.
• Brug aldrig sværdets spids til at save.
• Savning med overkanten kan medføre et savtilbagestød, när savkæden er blokeret eller rammer en hård genstand i træet.
• Start savningen kun med kørende savkæde.
  • 35 Hold teleskopsaven altid i fast greb med begge hænder.
• Arbejd kun med skarp og korrekt slebet savkæde.

Generel adfærd ved afgrening

• Planlæg i forvejen en flugtvej væk fra faldende grene. Denne flugtvej skal være fri for forhindringer for at sikre en kunne vige tilbage uden fare.
• Positioner dig udenfor grenenes faldeområde.
• Sørg for at en person opholder sig i nærheden som du kan tilkalde ved ulykker.

- 39 Hold andre personer på afstand. Sikkerhedsafstanden er 2,5 gange længden på den gren, der skal fjernes, dog mindst 6 m.

- Undgå unormal kropsholdning. Hold altid ligevægt. Arbejd ikke med forudbøjet overkrop.

- Anvend teleskopsaven kun på et sikkert ståsted. Hold teleskopsaven let til højre af din egen krop.

- Skift jævnligt arbejdsstilling for at undgå ensidig belastning.

- Stands straks arbejdet när der opstår fysiske problemer (f. eks. hovedpine, svimmelhed, kvalme etc.) –Øget fare for ulykker! Husk tilstrækkelige pauser.

- Arbejd aldrig

• med udstrakte arme
• stående på en stige, et stillads eller et træ

- Prøv ikke på at ramme et eksisterende snit.

- Anvend ikke teleskopsaven til løft eller flytning af træ.

- Sav forsigtigt i splintret træ. Der er fare for kvæstelser pga. afrevne træsplinter.

- Sørg for at træet er uden fremmedlegemer (søm osv.)

- Maskinen må ikke overbelstes! De arbejder bedre og mere sikkert i det angivne effektområde.

- Vær forsigtig ved afslutning af et savsnit. Så snart telekopsaven forlader træet, ændres vægtkraften. Der opstår kvæstelsesfare for hænder og fødder.

- Fjern teleskopsaven kun fra snittet med savkæden kørende.

- Blokerer saven i træet, sluk straks for apparatet og træk Akku. Brug en kile for at få sværdet fri.

- Anvend ingen savkæder med revner eller kæder der har ændret formen.

- Berør aldrig trådhegn eller jorden med en kørende savkæde.

- Sluk for telekopsaven mellem snittene hvis der skal udføres flere snit.

- Hold pauser under savningen så el-motoren kan køle ned.

- Skub knivbeskytteren (22) op på sværdet (21) igen, när du er færdig med arbejdet.

Savteknikker

• Skær ikke tyndt buskads eller skåret træ. Teleskopsaven er ikke egnet til dette arbejde.
• Skær store grene i flere dele for at undgå at de splintrer eller knækker.
• Skær ingen grene, hvis diameter er større end maskinens snitlængde.
• Stå ikke direkte under en gren, der skal saves.
• Vær især opmærksom på faldende grene.
• Vær især opmærksom på grene, der støder tilbage.

① Til vandrette grene der ikke hænger ned. Grenstykket falder kontrolleret ned uden at knække af.
Sæt det første snit nedefra, ca. en tredjedel af grenens diameter
② Det andet snit foretages på samme højde som det første snit, eller længere indad (negativt brudtrin).
③ Fjern det resterende gernstykke.

41 forkerte trinsnit!

Forskydes snittet udad (positivt brudtrin) og skæres derefter over, kan teleskopsaven rives med.

Vedligeholdelse

• Sluk for apparatet
• Afvent værktøjets stilstand
• Tag batteriet ud

Brug beskyttelseshandsker under vedlige- holdelses- og rengøringsarbejde i området omkring skæreværktøjet, så du undgår mulige skader.

Videregående service og rengøring som den, der er beskrevet i dette kapitel, må kun udføres af kundeservice.

Sikkerhedsanordninger, der er fjernet for vedligeholdelse og rengøring, skal altid genmonteres korrekt og kontrolleres.

Der må kun anvendes originale dele. Andre dele kan medføre uforudsete skader og kvæstelser.

Vedligeholdelse - generel

For at sikre en langvarig og pålidelig brug af maskinen, skal følgende vedligeholdsopgaver udføres med jævne mellemrum.

Kontroller maskinen med henblik på synlige fejl som

• løs fiksering
  – slidte eller beskadigede elementer
• bukket, afbrækket eller beskadiget skæreværktøj
• korrekt monterede afskærmninger og beskyttelsesanordninger.

Nødvendige reparationer og vedligeholdsopgaver skal udføres inden brug af apparatet.

⚠ En beskadiget klippeværktøj skal udskiftes med en ny.

Smøring af gearn

i Smør gearet hver 25 driftstimer.

43 45 48

1. Sæt fedtpressen på smøreniplet (36). Smøreniplet sidder på gearhuset.
2. Tryk lidt fedt ind.

Anvend f. eks. SHELL ALVANIA RL3 eller et lignende fedt.

Vedligeholdelse - kratrydder / græstrimmer

Kniv (7)

⚠️ Du kan kun arbejde sikkert og godt med en kniv, der er intakt og slebet korrekt.

Kontrollér derfor regelmæssigt, om kniven er sløv, bukket, har revner eller er beskadiget.

Sløve knive skal du få en specialist/kundeservice til at slibe.

Man kan bruge begge sider af en kniv. Vend kniven en gang, og arbejd videre med kratrydderen, indtil begge sider af kniven er sløve.

Udskiftning af trådspolen (12)

Fjern snavs og græsrester.

9 Fikser drivakslen (G) over udsnittet i åbningen (F). →①

⚠️ venstregevind!

Skru trådspolen (12) af (G). →② og skru en ny trådspole på.

Slib eller udskift trådkniven (37)

Brug aldrig en uskærpet eller beskadiget trådkniv. En beskadiget trådkniv skal udskiftes med en ny.

42 Schrauben Sie das Fadenmesser (37) ab. Spænd trädkniven fast i en skruestik, og slib den med en fladfil.

i Pas på ikke at ændre knivens vinkel, og fil kun i én retning. Fil forsigtigt.

42 Skru trådkniven på igen som vist på billedet.

⚠ Stram ikke skruerne for kraftigt.

Vedligeholdelse - Hæksaks

Skæreværktøj (35)

Kontrollér regelmæssigt

46 om sværdets forskruninger er faste. Løse forskruninger forårsager et utilfredsstillende resultat, fordi knivene ikke længere kan lukke rigtigt.
i Fare for kvæstelser! Løse forskruninger kan løsne sig under arbejdet, og det kan forårsage snitsår.
- om der er hak i knivene. For mange hak gør arbejdet vanskeligere, fordi knivene er sløve. Desuden beskadiger hakkene træet.
i Få en specialist til at slibe knivene.
sværdet for bøjede, afbrækkede eller beskadigede knive.

Vedligeholdelse - teleskopsav

Regulering af kædesmøringen

Kædesmøringen er indstillet på fabrikken. Alt efter trætyper og arbejdsteknikker kan oliemængden variere og skal korrigeres.

49

Kædespændingen reguleres

indstillingsskruen (O), der sidder under saven.

Mod uret → mere olie (MAX)

Med uret → mindre olie (MIN)

① Kædesmøringen er indstillet korrekt, hvis savkæden slynger olie ud under driften.

Savkæde og sværd

Savkæde og sværd er udsat for stærkt slid. Uskift savkæde og sværd straks når den fejlfrie funktion ikke længere kan garanteres,.

„ Montering af sværd og savkæde”

Slibing af savkæden

Kun med en skarp og ren savkæde kan du arbejde godt og sikkert. Beskadigede eller forkert skærpede savkæder øger faren for tilbagestød!

En savkæde skal altid skærpes når

■ der udkastes savsmuld i stedet for spåner
- teleskopsaven under savningen skal trykkes gennem træet.

① For den uøvede bruger: Lad savkæden slibe af en fagmand/kundeservice.

Savkæden kan også slibes med vores kædesliber KSG 140 (artikelnr. 302230) och kædesliber KSG 220 A (artikelnr. 302360).

Savkædetype 3/8" LP.043x39
Dybdebegrænsningsafstand T 0,64 mm (.25")
Slibevinkel α	25°
Brystvinkel β	60°
Filvinkel	10°

Kædehjul

26 Kædehjulets (30) belastning er særlig stort. Kontroller kædehjulets tænder jævnligt med henblik på slid eller beskadigelser.

Et slidt eller beskadiget kædehjul forkorter savkædens levetid og bør derfor straks udskiftes af kundeservice.

① Anvisninger om "Vedligeholdelse og rengøring" af batteriet og opladeren finder du i de pågældende "Brugsanvisninger".

Rengøring

Rengøring - Generel

Rengør maskine omhyggeligt efter hver brug for at opretholde en fejlfri funktion.

• Rens huset med en blød børste eller en tør klud.
• Rens kontaktstikkener i batterirummet med en blød pensel.
• Rens ikke sværdet med rindende vand eller højtryksrenser
• Hold håndtagene frie for olie og fedt.
• Der må ikke benyttes opløsningsmidler (benzin, sprit m.v.) til rengøring af plasticdelene, fordi den slags midler kan beskadige plasticdelene.

Rengøring - Kratrydder / græstrimmer

- Når du har afsluttet arbejdet, skal du fjerne græs, snavs, planterester og fugt (plantesaft) fra området omkring skæreværktøjet og beskyttelseskappen med en børste eller en fugtig klud.

Rengøring - Hæksaks

Når du har afsluttet arbejdet, skal du fjerne snavs, planterester og fugt (plantesaft) fra sværdet (36) med en børste eller klud.

i Rengør aldrig knivene med vand korrosionsfare!

Genstridigt snavs og harpiksrester kan løsnes med et velegnet rengøringsmiddel (fx harpiksfjerner). Spray sværdets for- og bagside godt ind. Lad hækkeklipperen løbe i kort tid, så midlet kan fordele sig i mellemrummene. Efter en kort indvirkningstid tørres sværdet af med en klud.
→47 Spray derefter en miljøvenlig plejeolie på for- og bagsiden af sværdet.

Lad hækkeklipperen løbe i kort tid, så olien kan fordele sig i mellemrummene.

Olien sørger for, at hækkeklipperen altid løber let. Desuden forhindrer olien rust på de steder, du ikke kan tørre af.

① Hvis sværdet ikke renses og smøres, kan det blive varmt og beskadige apparatet.

Rengøring - Teleskopsav

25 Afmonter afdækning (17), sværd (20) og kæde (21) efter længere brug (1 – 3 timer) og rens dem med en børste. Ved stærk forurening rengør savkæden med en gængs kæderenser.
50 Rengør oliekanalen (K) med en ren klud eller en pensel. Fjern alle forureninger fra kædehjul (30) og kædespændetap (J) med en børste.

Rengøring af sværdet

- Kontroller og rengør jævnligt

50 olieudløbsåbningerne (I) og

51 på sværdet (L) på sværdet

- Fjern den opståede grat med en flad fil og slibepapir.

- Ved sværdet (20) efter hvert kædeskift /hver kædeskærpning for at undgå ensidig slitage

Transport

- Vent, indtil skæreværktøjet står stille

- Tag batteriet ud

• 44 For at undgå kvæstelser eller beskadigelser, skal du sikre kniven (7/21/35) mod berøring med transportbeskyttelsen (8/14/22).
• Bær apparatet afbalanceret i skaftet eller hængende i bæreselen. Skæreværktøjet skal pege bagud.
• Transporter apparatet i bilen kun i bagagerummet eller på en separat transportflade.
  • 5 For at spare plads kan du skille apparatet ad.
• Kast ikke med apparatet, når du læsser det ind i bilen. Sørg for at sikre apparatet mod at kunne vælte og blive beskadiget.

Kontrollér apparatet for beskadigelser, hvis det har været udsat for hårde stød under transporten.

Hæksaks

Skæreenheden (35) kan klappes sammen for at spare plads.

19 Tryk på fikseringsarmene (M/N) og vip hækkeklipperenheden bagud, parallelt til skaftet.

① Anvisninger om "Transport" af batteriet og opladeren finder du i de pågældende "Brugsanvisninger".

Lagring

Inden opbevaring

• Sluk for apparatet
• Vent, indtil skæreværktøjet står stille
• Tag batteriet ud

Vær inden længere opbevaring opmærksom på følgende for at forlænge kædesaven levetid og garantere en fejlfri betjening.

• Tag batteriet ud
  – Gennemfør en grundig rengøring og vedligeholdelse

• Smør alle bevægelige dele med en miljøvenlig olie.

• Apparater, der ikke er i brug, skal opbevares på et tørt, aflåst sted, der er beskyttet mod frost og utilgængeligt for børn og uvedkommende.

• Kniven (7/21/35) skal sikres med transportbeskyttelsen (8/14/22).
• For at spare plads kan du skille apparatet ad.

① Drivenheden (1) kan hænges op. Hertil er der anbragt en ophægningsøsken på undersiden af huset.
For at der ikke kan trænge snavs ind i skaftet, sættes beskyttelseshætten (38) på skaftets ende.

Kratrydder / græstrimmer

• For at undgå deformeringer på beskyttelseskappen, må du ikke stille eller lægge apparatet på beskyttelseskappen, när det skal opbevares.
  i Det bedste er at opbevare apparatet hængende.

Teleskopsav

• Fjern olie fra olietanken
Nøgle kædeolier danner aflejringer efter længere tid. Derfor bør oliesystemet gennemskylles med kædesavrenser inden kæden gemmes for længere tid. Fyld renseren på den tomme olietank, til den er halv fuld (ca. 50 ml). Luk beholderen. Tænd for teleskopsaven uden monteret sværd og kæde, indtil hele rengøringsmidlet er løbet ud af kædesavens olieåbning..

⇒ Læg kædesaven efter rengøringen kort i et oliebad og vikl den derefter ind i oliepapir.

① Anvisninger om opbevaring af batteriet og opladeren finder du i de pågældende brugsanvisninger.i

Garanti

Se venligst vedlagte garantierklæring.

Tekniske data

Drivenhed Typ AMGS-AE 40
Produktionsår se sidste side
Egnet til batteritype Li-lon 36 V
Egnet til batterikapacitet 2000 mAh oder 4000 mAh
Tomgangomdrejningstal n0	7250 min ^-1
Tomgangomdrejningstal n0	9300 min ^-1
Målt støjniveau LWA 95,8 dB (A) (målt i henhold til direktiv)
Garanteret lydeffektniveau LWA 96 dB (A) (målt i henhold til direktiv)
Lydtryksniveau LPA 93,6 dB (A)
Måletolerance K 3,0 dB (A)
Vægt (uden batteri og Påsatsværktøjer)	2,2 kg

Kratrydder / græstrimmer AMGS-FG

Tomgangomdrejningstal med skæreværktøj	5450 min ^-1
Tomgangomdrejningstal med skæreværktøj	7000 min ^-1
Skærediameter 255 x 1,4 mm x 3 Tænder/ 330 mm - Dobbelt tråd
Hånd-arm-vibration (Måletolerance K) Kratrydder 4,13 (K = 1,5 m/s ^2 )
Hånd-arm-vibration (Måletolerance K) Græstrimmer 5,7 m/s ^2 (K = 1,5 m/s	2)
Vægt (uden batteri) 3,7 kg

Hæksaks AMGS-HS

Tomgangomdrejningstal med skæreværktøj	1150 min ^-1
Tomgangomdrejningstal med skæreværktøj	1500 min ^-1
Maks. skærelængde 395 mm
Sværdlængde	420 mm
Hånd-arm-vibration (Måletolerance K)	2,5 m/s ^2 (K = 1,5 m/s ^2 )
Vægt (uden batteri) 4,2 kg

Teleskopsav

Savkædehastighed	7 m/s
Savkædehastighed	9 m/s
Sværd	10 inch
Maks. skærelængde 203 mm
Savkædetype 3/8" LP.043x39
Deling / drivledstyrke	9,525 mm (3/8") / 1,1 mm (.043")
Kædehjul	7 x 9,525 mm
Olietankvolumen maks	130 ml).
Hånd-arm-vibration (Måletolerance K)	2,5 m/s ^2 (K = 1,5 m/s ^2 )
Vægt (med forlængelse uden batteri)	4.4 kg

Batteriets og opladerens "Tekniske data" finder du i de pågældende brugsanvisninger.

Der tages forbehold för tekniske ændringer!

Mulige fejl

Inden hver afhjælpning af fejl

— Sluk for apparatet
- Vent, indtil skæreværktøjet står stille
— Brug arbejdshandsker.
- Tag batteriet ud

Hver gang en fejl er udbedret, skal alt sikkerhedsudstyr tages i brug igen og kontrolleres.

Forstyrrelse - generel Mulige årsagerMulige årsager Fjernelse
Apparatet starter ikke, efter det er tændt.	Batteriet er brugt opBatteriet er ikke sat rigtigt iBatteriet er for kaldt/ varmt (45°)Batteriet, motoren eller kontakten er defekt	Opladning af batterietSæt batteriet rigtigt iLad det varme op til stuetemperatur og lad batteriet afkøle.Få batteriet, motoren eller afbryderen kontrolleret/repareret af en autoriseret elektriker eller vores kundeservice, eller få det/den udskiftet med originale reservedele.
Apparatet arbejder ikke med fuld kraft	Batteriet er svagtBatteriet defekt	Opladning af batterietKontakt kundeservice
Apparatet arbejder med afbrydelser	Tænd-/sluk-kontakt defekt.Intern fejl	Kontakt kundeserviceKontakt kundeservice
Klippetiden for hver batteriopladning er for svag	Batteriet er ikke helt opladetBatteriet har overskredet sin levetid	Opladning af batterietUdskift batteriet
Driftsmodus kan ikke vælges	Kontakten hurtig- / langsom defekt	Kontakt kundeservice
Apparatet slukker af sig selv	Batteriet er for varmt (45 °C)Batteriets opladningstilstand er for lav	Lad batteriet afkøleOpladning af batteriet

Forstyrrelse - kratrydder	Mulige årsagerMulige årsager	Fjernelse
Apparatet arbejder ikke med fuld kraft	Kniven er sløv eller beskadigetApparatet er overbelastet, græsset er for højt	Schneidmesser schärfen lassen oder ersetzenKlip højt græs trinvist
Apparatet kører uroligt, vibrerer kraftigt	Knivens fastgørelsesmøtrikker er løseKniven er ikke monteret korrekt	Stram fastgørelsesmøtrikkerneMontér kniven rigtigt, vær opmærksom på, at kniven ligger rigtigt i beskyttelsesaf-dækningens holderUdskift skærekniveRengøring
	Kniven er beskadigetKniven/knivhovedet/apparatet er snavset

Forstyrrelse - grastrimmer	Mulige årsagerMulige årsager	Fjernelse
Apparatet arbejder ikke med fuld kraft	➤ Skæretråd for kort/knækket➤ Apparatet er overbelastet, græsset er for højt	➤ Efterfør skæretråd➤ Klip højt græs trinvist
Skæretråden efterføres ikke	➤ Trådspole tom➤ Forkert viklet skæretråd	➤ Udskift trådspolen➤ Opvikl skæretråden korrekt
Apparatet kører uroligt, vibrerer kraftigt	➤ Græsrester mellem trådspolen og beskyttelseskappen	➤ Fjern græsresterne
Forstyrrelse – hæksaks Mulige årsagerMulige årsager Fjernelse
Apparatet kører uroligt, vibrerer kraftigt	Sværdet er beskadigetFastgørelsen af sværdet har løsnet sig	Kontakt kundeservice
Skæreværktøj bliver for varmt	Manglende smøring => friktionFor lavt glideslørSkæreværktøj sløv	Smør skæreværktøjIndstil glideslørFå skæreværktøj skærpet

Forstyrrelse - teleskopaven	Mulige årsagerMulige årsager	Fjernelse
Teleskopsaven hakker, vibrerer eller saver ikke rigtigt	Kæde sløvKæde slidtKædespændingKæde ikke rigtigt monteret (tænder viser i den forkerte retning)	Efterslib eller udskift kædenUdskift kædenKontroller kædespændingGenmonter kæden
Savkæden bliver varm	Ingen olie i tankenOliekanal tilstoppetKædespænding for højKæde sløv	Påfyld olieRens oliekanalIndstil kædespændingEfterslib eller udskift kæden
Ingen savkædesmøring	Ingen olie i tankenOliekanal tilstoppet	påfyld olierens oliekanal

Ved yderligere fejl eller spørgsmål kontakt venligst din lokale forhandler.

Vedligeholdelseopgave	Hver gang inden brug	Hver gang efter brug	Hver 8 Std.	Hver 25 Std.	Ved behov/skader	hver sesong
Kontrollere batteriet	●
Smøring af gearn			● ●
Kontrollere skjærekniver		●				●
Udskift skæreknive					●
Kontroller trådspole		●
Udskift trådspole					●
Udskift trådskærer					●
Justering af skæreværktøjet					●
Smør sværdet		●			●
kontroller sværdrengøring/ vendingudskiftning		●				●
		●				●
					●
Kontroller kædehjuludskiftning			●
					●
Kontroller savkædespænding	●				●
Sägekette überprüfenskærpningudskiftning	●					●
					●
					●
Kontrol af kædesmøringen	●
Rens olietank				●		●
Kontroller enhed	●					●
Rens enhed		●				●
Beskadigede eller ulæseligesikkerhedsmærkater skaludskiftes.					●

Säkerhetsanvisningar

Säkerhetsanvisningar - Manövrering

Byt ut trådspolen (12)
