Producttype	Metaaldraaibank
Merk	PROXXON
Model	PD 250/E
Puntafstand	250 mm
Punthoogte	70 mm
Hoogte boven de bank	43 mm
Spanbereik (binnenbekken)	2 – 27 mm (max. 75 mm)
Spanbereik (buitenbekken)	25 – 71 mm
Verplaatsing dwars slede	60 mm
Verplaatsing boven slede	45 mm
Toerental	400 – 1600 tpm (instelbaar via riem)
Automatische invoer	0,05 of 0,1 mm/omw (afhankelijk van tandwielen)
Metrische draad	Spoed: 0,5; 0,625; 0,7; 0,75; 0,8; 1,0; 1,25; 1,5 mm
Materiaal bank	Gegroefd grijs gietijzer met gepolijste prismatische geleiders
Klauwplaat	3 bekken (standaardcapaciteit 35 mm, max 68 mm met omgekeerde bekken)
Losse kop	Ja, met MK1 kegel
Klauwplaatbescherming	Met automatische motoruitschakeling
Geluidsniveau	Kan 85 dB(A) overschrijden – draag gehoorbescherming
Inbegrepen accessoires	Draaiende centreerpunt, gereedschapshouder, gereedschapsset, set verwisselbare tandwielen, getande riem
Voeding	Netstroom (230 V ~ 50 Hz geschat)

Veelgestelde vragen - PD 250/E PROXXON

Hoe stel ik het toerental in?

Draai de borgschroef van het tandwielkastdeksel los, open vervolgens het klepje. Draai de spanschroef van de V-riem los, verplaats de riem naar de gewenste poeliecombinatie (zie tabel op de behuizing), en span de riem weer aan. Sluit het klepje. Het toerentalbereik beslaat 25% tot 100% van het basistoerental, dus bijvoorbeeld van 400 tot 1600 tpm.

Hoe vervang ik de bekken van de klauwplaat?

Koppel de stroom los. Gebruik de klauwplaatssleutel om de bekken naar buiten te bewegen totdat u ze kunt verwijderen. Keer de bekken om of vervang ze, let op de markeringen (nummers 1, 2, 3) om de centrering te waarborgen. Plaats de bekken terug in numerieke volgorde en draai de klauwplaat vast met de sleutel.

Hoe voer ik draadsnijden uit?

Monteer de verwisselbare tandwielen volgens de tabel voor de gewenste spoed (bijv. 1,0 mm voor M6). Span het werkstuk en plaats het draadsnijgereedschap op 90°. Zet de machine rechtsom aan, voer het gereedschap vooruit met de dwars slede en schakel de automatische invoer in. Na de gewenste lengte, schakel de machine uit, trek het gereedschap terug en keer de draairichting om om terug te keren naar de startpositie. Herhaal tot de gewenste draaddiepte.

Hoe gebruik ik de automatische invoer?

Zorg dat de machine stilstaat. Draai de invoerschakelaar naar rechts om hem in te schakelen. De bank beweegt dan van rechts naar links (normale werking). Om te stoppen, draait u de schakelaar naar links. Let op dat het gereedschap of de bank de klauwplaat of de losse kop niet raakt.

Hoe installeer ik de centreerpunt in de losse kop?

Draai het handwiel om de spindelhuls ongeveer 10 mm uit te schuiven. Plaats de centreerpunt (MK1 kegel) stevig in de huls. Draai de klembout van de huls indien nodig vast. Om te verwijderen, draai het handwiel naar links tot de aanslag en forceer nog een extra slag om de kegel los te maken.

Hoe stel ik de speling van de geleiders af?

Draai de contramoeren van de stelschroeven van de slede los. Gebruik een inbussleutel om de stelschroeven gelijkmatig aan te draaien tot de speling verdwenen is. Houd de schroeven vast en draai de contramoeren weer vast. Controleer of de slede soepel en zonder speling beweegt.

Welke accessoires zijn beschikbaar voor de PD 250/E?

Optionele accessoires omvatten: draaien tussen punten (nr. 24014), vierklauwplaat (nr. 24036), spanapparaat met spantangen (nr. 24038), klauwplaatbevestiging (nr. 24020) en vaste losse kop. Deze accessoires maken het mogelijk om boor-, frees-, groef- of bewerkingen van werkstukken met verschillende vormen uit te voeren.

Hoe reinig en onderhoud ik de draaibank?

Koppel het apparaat altijd los van de stroom voordat u onderhoud uitvoert. Verwijder spanen met een borstel of stoffer – gebruik geen perslucht. Reinig de buitenkant met een zachte doek en milde zeep. Smeer regelmatig alle bewegende delen, spindels en geleiders. Het vervangen van het netsnoer moet door een vakman worden uitgevoerd.

Wat zijn de essentiële veiligheidsvoorschriften?

Draag altijd een veiligheidsbril en gehoorbescherming (geluidsniveau >85 dB(A)). Verwijder de klauwplaatsleutel na het vastdraaien. Draag geen losse kleding of sieraden. Zorg dat de klauwplaatbescherming tijdens het werk naar beneden is; de motor stopt automatisch als deze omhoog staat. Houd kinderen uit de buurt. Overbelast de machine niet.

Hoe bereken ik het benodigde toerental?

Gebruik de formule: Toerental (tpm) = (Snijsnelheid (m/min) × 1000) / (π × Diameter werkstuk (mm)). Voorbeeld: voor een werkstuk met diameter 20 mm en snijsnelheid 50 m/min is het berekende toerental 796 tpm. Stel dan de dichtstbijzijnde hogere beschikbare snelheid in (1600 tpm) en gebruik de snelheidsregelaar om naar de gewenste waarde te gaan.

GEBRUIKSAANWIJZING PD 250/E PROXXON

Bij het lezn van de gebruiksaanwijzing pagina's m et afbeeldingen uitklappen.

Dansk 66

Bij de aanschaf van de PROXXON draaibank PD 250/E hebt u voor een kwalitatief hoogwaardig apparaat gekozen. De modernste productie- en testmethodes garanderen een hoge mate van betrouwbaarheid van dit apparaat.

Deze handleiding bevat:

• V eiligheidsvoorschriften,
• B ediening en onderhoud,
• L ijst met reserveonderdelen.

Let op!

Door het gebruik van deze handleiding

• leert u het apparaat makkelijker kennen,
- w orden storingen door een ondeskundige bediening vermeden
- w ordt de levensduur van het apparaat verlengd.

Zorg ervoor, dat deze handleiding zich altijd binnen handbereik bevindt.

Bedien deze machine uitsluitend, als u d eze handleiding goed doorgelezen hebt. Volg de aanwijzingen in de handleiding op.

PROXXON garandeert geen veilige werking van het apparaat

• b ij oneigenlijk gebruik,
- bij andere toepassingsdoeleinden, die niet in de handleiding worden genoemd,
- b ij het niet in acht nemen van de veiligheidsvoorschriften.

U k unt geen aanspraak maken op garantie bij

• b edieningsfouten,

• g ebrekkig onderhoud.

Neem voor uw eigen veiligheid beslist de veiligheidsvoorschriften in acht.

Gebruik uitsluitend originele reserveonderdelen van PROXXON.

Verdere ontwikkelingen met het oog op technische vooruitgang behouden wij ons voor.

Wij wensen u v eel succes met dit apparaat.

PROXXON GmbH

Veiligheidsaanwijzingen:

Rommelig werkterrein vermijden.

Een rommelig werkterrein betekent altijd ook een groter ongevalsrisico. Denk eraan ook tijdens de werking houtspanen regelmatig van het werkterrein te verwijderen.

Apparaat vlak en veilig op een vaste ondergrond bevestigen.

Verzeker u er in ieder geval van dat het apparaat ook tijdens de werking niet kan vallen of kantelen. Daartoe zijn in de voet boorgaten aangebracht waarmee de schaaf kan worden vastgeschroefd aan de ondergrond.

Apparaat vóór ieder gebruik op schade controleren.

Controleer de schaafmachine, vooral de messen, beschermkap en aansluitkabel en stekker voor ieder gebruik.

Let op het volgende: defecte onderdelen, vooral beschadigde beschermkappen mogen alleen worden vervangen door een vakman of de PROXXON-klantenservice

Gebruik alleen originele Proxxon-reserveonderdelen.

Breng geen manipulaties aan op de machine!

Verander niets aan de machine, breng geen manipulaties aan! De mechanische en elektrische veiligheid kan daardoor in gevaar komen, er bestaat vooral

gevaar voor elektrische schokken en vermindering van uw veiligheid. Lichamelijk letsel en materiële schade kunnen het gevolg zijn.

Nooit zonder de aanwezige beschermkappen w erken.

Let er in ieder geval op dat de klauwplaatbescherming van de machine bij het werken naar onderen wordt geklapt en de motoruitschakeling bij het optrekken van de klauwplaatbescherming goed werkt!

Let op omgevingsinvloeden!

De machine alleen in droge omgeving en nooit in de buurt van brandbare vloeistoffen of gassen gebruiken. Zorg voor goede verlichting!

Gebruik een veiligheidsbril!

Draag gehoorbescherming!

Het geluidsdrukniveau bij het werken met de machine kan hoger zijn dan 85 dB (A), daarom moet u a ltijd gehoorbescherming gebruiken!

Draag geschikte werkkleding!

Draag tijdens het werken geen loshangende kleding, zoals stropdas of sjaal, want deze kunnen verstrikt raken in een van de bewegende delen of het automatisch bewegende werkstuk en letsel veroorzaken. Draag als u lang haar hebt, een haarnetje en doe uw sieraden af.

Geen beschadigde of vervormde draaibetels gebruiken.

Zorg e r a ltijd voor dat de draaibetels in goede staat zijn. Controleer dit voor ieder gebruik door zichtcontrole op deugdelijkheid!

Kinderen en mensen die niet bij de werkzaamheden betrokken zijn uit de buurt van de werkplek houden.

Zorg e rvoor dat kinderen en mensen die niet bij de werkzaamheden zijn betrokken op veilige afstand blijven! Jongeren onder de 16 mogen de machine alleen onder deskundige begeleiding en voor opleidingsdoeleinden gebruiken. Als de machine niet

wordt gebruikt, moet hij op een voor kinderen ontoegankelijke plek worden bewaard!

De machine niet overbelasten.

Optimale werkresultaten bereikt u n atuurlijk alleen in een vermogensgebied dat voor de machine geschikt is! Voorkom daarom te grote snijdieptes! Gebruik uw machine niet voor andere toepassingen en werkzaamheden dan waar hij voor bestemd is.

Houd altijd al uw aandacht bij de werkzaamheden!

Let tijdens het werken op de machine en ga verstandig te werk. Gebruik de machine niet als u niet geconcentreerd of moe bent of alcohol gedronken hebt.

Behandel de aansluitkabel zorgvuldig!

Aansluitkabel beschermen tegen hitte en scherpe randen en zo aanleggen dat hij niet kan beschadigen. Kabel niet gebruiken om de stekker uit het stopcontact te trekken en de machine niet aan de kabel optillen. Let op de hygiène: bescherm de kabel tegen vet en olie!

Reinig de machine grondig na gebruik!

Netstekker uittrekken!

Als de machine niet wordt gebruikt, voor onderhoud, vervanging van onderdelen, reiniging of reparatie, altijd de stekker uittrekken! Bij reinigen hoort ook het verwijderen van houtspanen!

Gebruikshandleiding voor gebruik goed doorlezen en zorgvuldig bewaren!

Inhoudsopgave

Pagina

Voorwoord56

Veiligheidsaanwijzingen 56

Legenda 57

Beschrijving van de machine 58

Automatische voeding inschakelen 59

Gebruik van de losse draaibankkop 59

Draaibitel kiezen 59

Draaibetel in de beitelhouder plaatsen 59

Spiltoerentallen instellen 60

Werkstuk in klauwplaat inspannen 60

Klauwplaatbekken omkeren 60

Machine inschakelen 61

Langsdraaien 61

Vlakdraaien 61

Conisch draaien 61

Werkstuk afkorten 62

Relatief lange werkstukken met losse draaibankkopen center bewerken 62

Wisselwielen voor schroefdraadsnijden monteren 62

Schroefdraadsnijden met de draaibetel 63

Schroefdraadsnijden met behulp van de bovenslede 63

Linkse draad snijden 63

Accessoires voor draaibank PD 250/E 63

Centerdraaiinrichting monteren 63

Center verwijderen 64

Vierklauwplaat 64

Spantanginrichting en spantangen 64

Boorhouder bevestigen 64

Vaste bril 64

Reparatie en onderhoud 65

Reiniging 65

Speling van de geleidingen instellen 65

Speling van de handwielen instellen 65

EG-conformiteitsverklaring 65

Lijst met reserveonderdelen 126

Legenda (Fig. 1)

1. Hoofdspil

2. Klauwplaat

3. Beitelhouder

4. Meelopende center

5. Flensvlak voor freeseenheid

6. Spil van de losse draaibankkop

7. Klembout voor spil van de losse draaibankkop

8. Losse draaibankkop

9. Stelwiel voor as van de losse kop

10. Handwiel voor geleidestang

11. Klembout voor losse draaibankkop

12. Geleidestang

13. Stelwiel voor bovenslede

14. Bovenslede

15. Support

16. Dwarsslede

17. Stelwiel voor dwarsslede

18. Koppelingsschakelaar voor automatische voeding

19. Wielkastafdekking met toerentaltabel

20. Schakelaar voor linksloop - stop - rechtsloop

21. Hoofdschakelaar

22. Indicatielampje

23. Regeling

24 Inbussleutel

1. Klauwplaatsleutel

2. klauwplaatbescherming

Beschrijving van de machine

De PROXION - dnaitbank PD 250/E is een voor uitbreiding vaibaar systaem met

• dubbelflase-elektronica voor hoog drasimoment in het gehale toenantaibank.
  • automatische voeding.
• klauwplaat en
  • maal open die oentier

voor de bewerking van staal, messing, aluminium en kunststof. Voor vlakdnaalen, langsdnaalen, conisch dnaalen en draaidsnijden.

Met de betreffende accessoires is de machine tevers geschikt voor boran, frozen en het maken van groeven.

Trillingvrij werken door machinebed met ribben van grijst gelijper met geslepen prismagdeidingen.

Technische gegevens

Centersheid	250 mm
Centerhoogte	70 mm
Hoogte boven het support	43 mm
Spanbenek
- binnenbekken	2 - 27 mm, max. 75 mm
- buitenbekken	25 - 71 mm
Vinstelling dwarslede	60 mm
Vinstelling bovenslede	45 mm
Spildoorluit	10,5 mm
Conushoudie; kauwplaatkont	MK2
Betelhouder voor geweitschappen	8x8 mm
Almelingen van het apparaat	S60x270x170 mm
Gewicht	ca. 12kg
Mogelijke schroefdraadspoeden	0,5/0,625/0,7/0,75
	0,8/1.0/1.25 an 1,5 mm

Monteren en opstellen

De volgende onderdalen behoren tot de standaandubrusting van de PROJXON- druxbank PD 250/E

• Draalmachine complex met motor, automatische voeding en klauwplaat met driekauw inclusief klauwplaatsleutel en klauwplaatsbeschemming met toe behonen
  • meelependie centier.
  • ge needsich apsselt,
• set wisselwienen voor schroefdraaandijden.
  • belslehoudier.
  • 1e r.van gingatandrie m

De plaats van opstelling moet vlak, trillingvrij en stabiel zijn. De machine moet bij de daarvoor bestemdie boringen op een stabiele werkbank worden bevestigd.

Let on!

Let er bij het optiellen van de machine op, dat de kunstatoflap van de wielkast gesloten is. Anders kan de kap breken.

Alle blanke metalen delen zijn bij de levering met een corrosie-wanend middel ge conservaend.

Deze conservering moet met petroleum worden afgewissen, voondat de machine voor die eerste keer wordt gebruikt

Vervolgens moeten alle blanke geleidingen en spilen goed worden georded. 10 auwplaatbescherming erop schroven.

Handwielen bedienen

Let op!

Als het support niet of slechts modzaam kan worden bewogen, dient u de bout 1 (Fig. 3) iets los te draalen.

Aanwijzing:

De handwieten voor de geleidienhang, de diverslede, de boverslede en die spil van de losse kop zorgen bij een omwen-

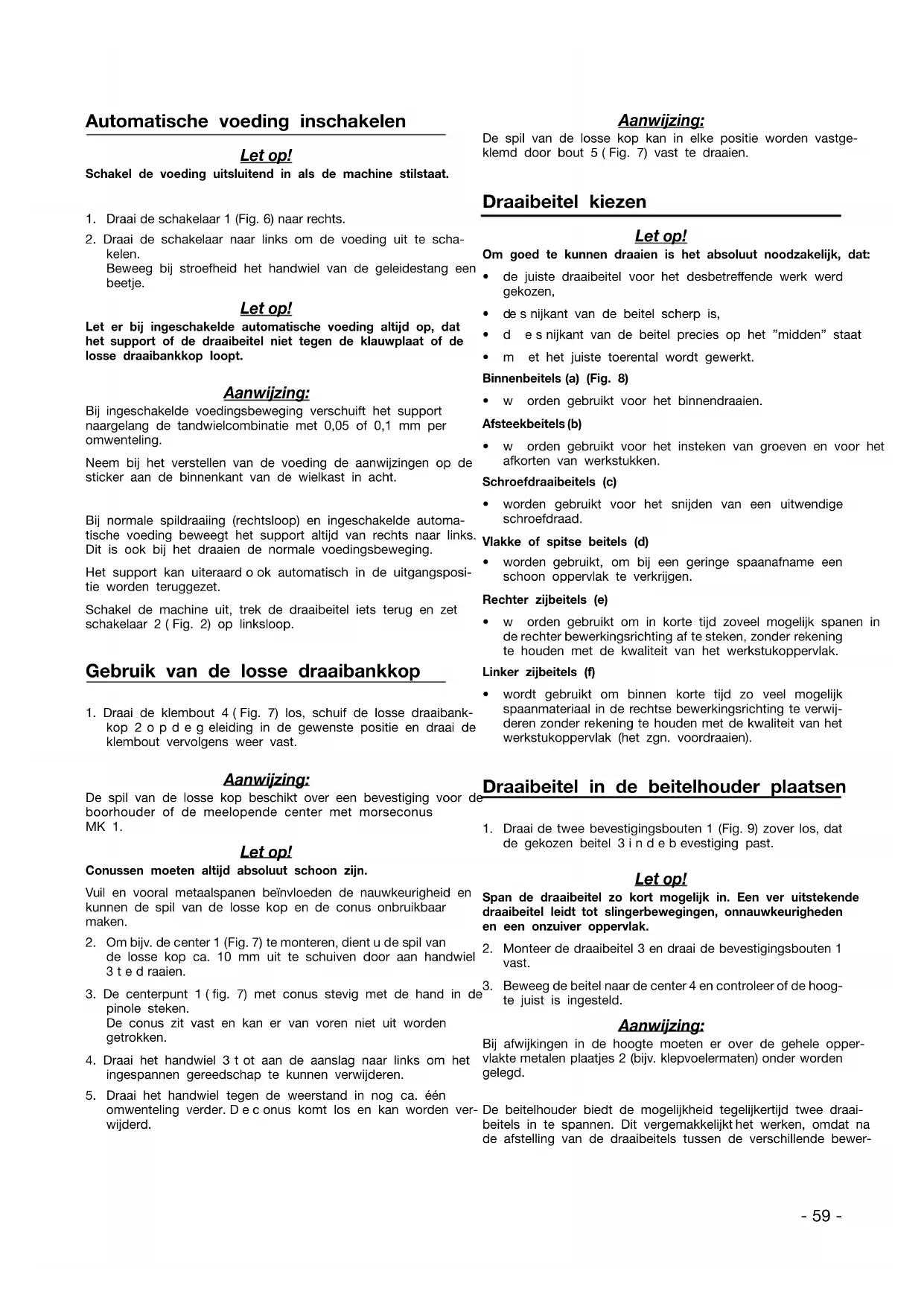

Automatische voeding inschakelen

Let op!

Schakel de voeding uitsluitend in als de machine stilstaat.

1. Draai de schakelaar 1 (Fig. 6) naar rechts.

2. Draai de schakelaar naar links om de voeding uit te schakelen.

Beweeg bij stroefheid het handwiel van de geleidestang een beetje.

Let op!

Let er bij ingeschakelde automatische voeding altijd op, dat het support of de draaibeitel niet tegen de klauwplaat of de losse draaibankkop loopt.

Aanwijzing:

Bij ingeschakelde voedingsbeweging verschuift het support naargelang de tandwielcombinatie met 0,05 of 0,1 mm per omwenteling.

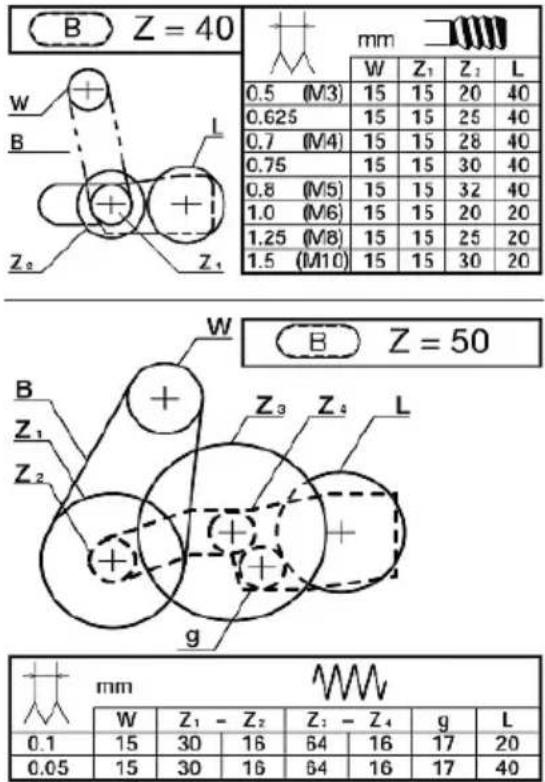

Neem bij het verstellen van de voeding de aanwijzingen op de sticker aan de binnenkant van de wielkast in acht.

Bij normale spildraaling (rechtsloop) en ingeschakelde automatische voeding beweegt het support altijd van rechts naar links. Dit is ook bij het draaien de normale voedingsbeweging.

Het support kan uiteraard o ok automatisch in de uitgangspositie worden teruggezet.

Schakel de machine uit, trek de draaibitel iets terug en zet schakelaar 2 (Fig. 2) op linksloop.

Gebruik van de losse draaibankkop

1. Draai de klembout 4 (Fig. 7) los, schuif de losse draaibank-kop 2 o p d e g eleiding in de gewenste positie en draai de klembout vervolgens weer vast.

Aanwijzing:

De spil van de losse kop beschikt over een bevestiging voor de boorhouder of de meelopende center met morseconus MK 1.

Let op!

Conussen moeten altijd absoluut schoon zijn.

Vuil en vooral metaalspanen beïnvloeden de nauwkeurigheid en kunnen de spil van de losse kop en de conus onbruikbaar maken.

1. Om bijv. de center 1 (Fig. 7) te monteren, dient u de spill van de losse kop ca. 10 mm uit te schuiven door aan handwiel 3 t e d raaien.

2. De centerpunt 1 (fig. 7) met conus stevig met de hand in de pinole steken.

De conus zit vast en kan er van voren niet uit worden getrokken.

1. Draai het handwiel 3 t tot aan de aanslag naar links om het ingespannen gereedschap te kunnen verwijderen.

2. Draai het handwiel tegen de weerstand in nog ca. één omwenteling verder. De conus komt los en kan worden verwijderd.

Aanwijzing:

De spil van de losse kop kan in elke positie worden vastgeklemd door bout 5 (Fig. 7) vast te draaien.

Draaibitel kiezen

Let op!

Om goed te kunnen draaien is het absoluut noodzakelijk, dat:

• de juiste draaibitel voor het desbetreffende werk werd gekozen,
• de s nijkant van de beitel scherp is,
• d es nijkant van de beitel precies op het "midden" staat
  • m et het juiste toerental wordt gewerkt.

- w orden gebruikt voor het binnendraaien.

Afsteekbeitels (b)

- w orden gebruikt voor het insteken van groeven en voor het afkorten van werkstukken.

Schroefdraaibetels (c)

- worden gebruikt voor het snijden van een uitwendige schroefdraad.

Vlakke of spitse beitels (d)

- worden gebruikt, om bij een geringe spaanafname een schoon oppervlak te verkrijgen.

Rechter zijbeitels (e)

- w orden gebruikt om in korte tijd zoveel mogelijk spanen in de rechter bewerkingsrichting af te steken, zonder rekening te houden met de kwaliteit van het werkstukoppervlak.

Linker zijbeitels (f)

- wordt gebruikt om binnen korte tijd zo veel mogelijk spaanmateriaal in de rechtse bewerkingsrichting te verwijderen zonder rekening te houden met de kwaliteit van het werkstukoppervlak (het zgn. voordraaien).

Draaibitel in de beitelhouder plaatsen

1. Draai de twee bevestigingsbouten 1 (Fig. 9) zover los, dat de gekozen beitel 3 i nd e b vestiging past.

Let op!

Span de draaibetel zo kort mogelijk in. Een ver uitstekende draaibetel leidt tot slingerbewegingen, onnauwkeurigheden en een onzuiver oppervlak.

1. Monteer de draaibitel 3 en draai de bevestigingsbouten 1 vast.
2. Beweeg de beitel naar de center 4 en controleer of de hoogte juist is ingesteld.

Aanwijzing:

Bij afwijkingen in de hoogte moeten er over de gehele oppervlakte metalen plaatjes 2 (bijv. klepvoelermaten) onder worden gelegd.

De beitelhouder biedt de mogelijkheid tegelijkertijd twee draaibetels in te spannen. Dit vergemakkelijkt het werken, omdat na de afstelling van de draaibetels tussen de verschillende bewer-

kingsgangen bij hetzelfde werkstuk alleen de beitelhouder hoeft worden gedraaid om steeds met de geschikte beitel te werken.

Hiervoor moet u gewoon de inbusbout 5 losdraaien, de beitelhouder draaien en de bout 5 w eer vastdraaien. Natuurlijk kan ook meestal de hoek van de beitel tot het werkstuk worden ingesteld, indien dit nodig is.

Spiltoerentallen instellen

Let op!

Trek altijd de stekker uit het stopcontact, voordat u werkzaamheden in de wielkast verricht. Gevaar voor verwondingen!

Het spiltoerental moet aan het materiaal en de diameter van het werkstuk worden aangepast.

Bij een bekende maximale snijsnelheid voor een bepaald materiaal kan het vereiste spiltoerental worden berekend.

Maximaal toelaatbar spiltoerental

$$ = \frac {\text { Snijsnelheid } \times 1 0 0 0}{\text { Diameter van het werkstuk } \times 3 , 1 4} $$

Voorbeeld:

Als voorbeeld wordt een werkstuk afgedraaid met een diameter van 20 mm bij een snijsnelheid van 50 m/min.

$$ \frac {5 0 \times 1 0 0 0}{2 0 \times 3 , 1 4} = 7 9 6 / \min $$

Door de V-riem (Fig. 10) te verleggen, kan het eerstvolgende hogere t oerental worden ingesteld. In dit geval 1600/min. De juiste snelheid wordt nu via de regeling ingesteld, waarbij er rekening mee moet worden gehouden dat de regeling een snel-heidsbereik van 25% tot 100% dekt, in ons voorbeeld dus 400/min tot 1600/min.

1. Draai de klembout van de wielkast los en open de klep.
2. Draai de V-riemspanner 1 (Fig. 10) los.
3. Stel het betreffende toerental in door de V-riem volgens fig. 11 te verleggen.
4. Draai de V-riemspanner weer vast. Let erop, dat de V-riem goed gespannen is. Een te sterke spanning verhoogt de slijtage van de riem en van het lager en verlaagt het motorvermogen.
5. Sluit de wielkasten weer voordat u m et de draaiwerkzaamheden begint.

Werkstuk in klauwplaat inspannen

Let op!

Indien werkstukken alleen in de klauwplaat worden gespannen zonder achteraanslag door de losse draaibankkop, mag het werkstuk niet verder uitsteken (Fig. 12) dan drie keer de diameter van het materiaal (L = 3 x D).

Aanwijzing:

- De normale klauwplaat bestaat uit drie bekken van staal die zich gelijkmatig verstellen en ronde werkstukken automatisch zgcentreren.

In de normale stand kunnen werkstukken met een diameter t/m 35 mm worden opgespannen. Door de bekken om te draaien, kunnen werkstukken met een diameter t/m 68 mm worden opgespannen.

1. Draai de klauwplaat 2 (Fig. 12) met behulp van de sleutel 1 open tot het werkstuk in de opening past.

Let op!

Laat de sleutel niet in de klauwplaat steken. Gevaar voor verwondingen!

1. Span het werkstuk goed in zodat het stevig vastzit en verwijder de sleutel weer uit de klauwplaat.
2. Controleer of het werkstuk zuiver rond loopt en geen slingerbewegingen maakt. Corrigeer dit indien nodig.

Let op!

Als een relatief lang werkstuk wordt ingespannen, dat door de spil wordt geleid en naar links uitsteekt, bestaat een verhoogd risico op verwondingen. Wees in dit geval bijzonder voorzichtig, om te voorkomen, dat voorwerpen door de draaiende as worden gegrepen. Scherm dit gebied goed af.

Klauwplaatbekken omkeren

Let op!

Trek de stekker uit het stopcontact!

Let op!

Span geen werkstukken in, waarvan de diameter meer dan 68 mm bedraagt. De spankracht van de bekken is dan te gering en het werkstuk kan losraken. Gevaar voor ongevallen!

Aanwijzing:

De bekken zijn genummerd.

1. Open de klauwplaat tot de bekken uit de klauwplaat los komen te zitten.
2. Draai de bekken om en plaats eerst nr. 1 inéén van de drie geleidingen (Fig. 13).
3. Druk bek nr. 1 n aan het midden van de klauwplaat en draai tegelijkertijd de sleutel van de klauwplaat in de richting "Spannen".
4. Als de wormwielschroefdraad bek nr. 3 heeft vastgeklemd, moet bek nr. 2 i nd e volgende geleiding (met de wijzers van de klok mee) worden geplaatst.
5. Doe hetzelfde met de nummers 2 e n 1.
6. Controleer vervolgens of alle bekken gecentreerd zijn.
7. Als u weer met binnenbekken wilt werken, herhaalt u de bovenstaande stappen, maar nu in omgekeerde volgorde.

Let op!

Aanwijzing:

Let er vóór het inschakelen van de machine op, dat de sleutel Het parallel aan de draaispil draaien en het bewerken van cilinvan de klauwplaat niet in de klauwplaat steekt, de bekken niet drische voorwerpen zijn de belangrijkste toepassingen van een vooruitsteken en niemand met de handen in de gevarenzone draaibank. grijpt.

Als de machine wordt ingeschakeld zolang er zich nog geen spanpennen in de boorgaten van de klauwplaat bevinden, kunnen deze weggeslingerd worden of bij starten klem raken. Gevaar: Anders kan dit ernstig letsel en ernstige materiële schade tot gevolg hebben!

Schakel de machine alleen in, als in de klauwplaat een werkstuk ingespannen is. Anders kunnen de bekken losraken en u verwonden.

Let op:

Werk altijd binnen het juiste vermogensgebied. Voorkom blokkades van de spindel die veroorzaakt zijn door overbelasting. Als de spindel tijdens de werking blokkeert, moet ude machine meteen uitschakelen en de aanzet en freesdiepte zo instellen, dat de machine niet overbelast raakt.

Let op!

Voordat de netstekker in het stopcontact wordt gestoken, moet u c ontroleren of de informatie op het typeplaatje overeenstemt met de gegevens van uw lokale elektriciteitsnet. Indien zij niet overeenstemmen, kunnen beschadigingen of risico's bij het werken het gevolg zijn!

Let op!

Bij het werken altijd gehoorbescherming en een veiligheidsbril dragen!

Let op!

Voorkom een abnormale lichaamshouding! Zorg ervoor dat u stevig staat en uw evenwicht houdt.

Let op!

Bij het in gebruik nemen en werken met de PD 250/E moet u op het volgende letten: uw machine is van een automatische veiligheidsuitschakeling voorzien en werkt alleen met naar beneden geklapte boorkopbescherming. Zodra de boorkopbescherming tijdens de werking omhoog wordt geklapt, schakelt de motor automatisch uit. Werk alleen met een naar beneden geklapte klauwplaatbescherming! Als deze defect is, mag u niet met de machine werken!

Vermijd een abnormale houding! Zorg ervoor dat u stevig op uw benen staat en bewaar uw evenwicht.

1. Zet de keuzeschakelaar 2 (Fig. 2) op stand "0".
2. Schakel de hoofdschakelaar 1 in. Het indicatielampje moet nu branden.
3. Draai de keuzeschakelaar 2 voor normaal draaien naar rechts.
4. Draai de keuzeschakelaar voor linksloop naar links.

Let op!

Schakel uitsluitend als de machine stilstaat.

1. Schakel de machine na beeindiging van de werkzaamheden weer met de hoofdschakelaar uit. Nu pas is het apparaat volledig van het net gescheiden.

2. Stel op de draaibank het spiltoerental volgens de tabel in.

3. Stel het vereiste toerental in door de riemen in de wielkast te verleggen (zie vorige paragraaf).
4. Span een rechter zijbeitel 2 (Fig. 14) in de beitelhouder in (zie vorige paragraaf).
5. Schakel de automatische voedingsbeweging 3 u it.
6. Plaats het support van rechts naar links tegen het werkstuk.
7. Stel met de dwarsslede 1 d e s nijdiepte in.

Let op!

Controleer met de hand of de spil, de klauwplaat en het werkstuk vrij lopen, alvorens u d e m machine inschakelt.

Laat het support of de beitel niet tegen de klauwplaat lopen.

1. Schakel de machine in (rechtsloop).
2. Voer de voedingsbeweging handmatig uit of schakel de automatische voeding 3 in; zorg ervoor dat u de machine daarbij niet overbelast.

Aanwijzing:

Als de bovenslede niet wordt gebruikt, is het zinvol om deze met bout 4 (Fig. 14) vast te klemmen. Door de speling op te heffen, wordt het draairesultaat verbeterd.

Vlakdraaien

Aanwijzing:

Deze werkwijze wordt gebruikt, om het front van een werkstuk vlak af te draaien.

1. Verstel de rechter zijbeitel ca. 2° tot 3° (Fig. 15).
2. Beweeg de dwarsslede met de draaibetel van buiten naar binnen (naar het centrum).

Let op!

Bij werkstukken met een relatief grote diameter verschilt de snijsnelheid van buiten naar binnen heel erg. Schuif de dwars-slede daarom langzaam en met veel gevoel naar voren.

Conisch draaien

De bovenslede (Fig. 16) is uitgerust met een schaalverdeling en kan voor conisch draaien naar twee kanten 45° worden gedraaid. Draai daartoe de bevestigingsbout 1 los, stel de bovenslede in en draai de bout vervolgens weer vast.

Span de afsteekbeitel zo kort mogelijk in (halve diameter van het werkstuk + 1 m m). Span het werkstuk eveneens zo kort mogelijk in.

Let op de exacte centerhoogte van de afsteekbeitel. Werk met lage toerentallen en koel het snijvlak indien mogelijk.

1. Beweeg de dwarsslede met de draaibitel met veel gevoel van buiten naar binnen (naar het centrum).

Relatief lange werkstukken met losse draaibankkop en center bewerken.

Let op!

Als het werkstuk meer dan drie keer zijn diameter uit de klauwplaat steekt, moet het uiteinde van het werkstuk aan de rechterkant door de losse draaibankkop met center worden vastgehouden.

Hiervoor moet aan de rechterkant van het werkstuk een centreergat worden geboord.

1. Draai daartoe het rechter front van het werkstuk vlak.
2. Plaats de boorhouder (accessoire) in de losse draaibankkop en span de centreerboor in.
3. Beweeg de losse draaibankkop met boorhouder en centreerboor tot aan het front van het werkstuk.
4. Schakel de machine in en boor het centreergat door de spil van de losse kop op te schuiven.
5. Vervang de boorhouder weer door de meelopende center (Fig. 17).
6. Steek de punt in het centreergat en klem de losse draai-bankkop 3 v ast.
7. Zet de spil van de losse kop 2 aan, tot er geen speling m is.
8. Blokkeer de spil van de losse kop met behulp van de blokkeerbout 4.

Wisselwielen voor schroefdraadsnijden monteren

Aanwijzing:

Met de PROXXON draaibank PD 250/E kunnen metrische schroefdraden met een spoed van: 0.5 (M3), 0.625, 0.7 (M4), 0.75, 0.8 (M5), 1,0 (M6), 1,25 (M8), en 1,5 (M10) worden gesneden.

De PD 250/E wordt met gemonteerde wielarm en de wissel-wielcombinatie voor de automatische voeding van 0,05 mm/omwenteling geleverd. Om schroefdraden te snijden hoeven alleen de op de wielarm gemonteerde wisselwielen te worden gewisseld.

1. Draai de klembout los 1 (Fig. 18) en kantel de wielarm 2 iets naar boven, om de tandriem 4 te v erwijderen.

2. Verwijder de bevestigingsbouten 3 en 5 van de normale wielen voor de automatische voeding.

Aanwijzing:

Het aantal tanden is in alle wisselwielen ingeslagen.

Als bijvoorbeeld een schroefdraad met een spoed van 1,0 mm moet worden gesneden, staan in de tabel in de wielkast de volgende gegevens:

W 15 - t andwiel op de hoofdspil met 15 tanden. Dit wiel is al op de as gemonteerd e n h oeft niet te worden gewisseld.

Z_1 15 - Z_2 20 - tussenwiel voor de tandriem van de hoofdspil met 15 tanden met tandwiel met 20 tanden dat een vaste verbinding vormt met de geleidestang.

L20 - t andwiel van de geleidestang met 20 tanden.

1. Bevestig het wisselwiel "Z-Z₂" m et 15/20 tanden (Fig. 19) met behulp van de bout 2, ring, tussenbus en moer op de wielarm 3.

Aanwijzing:

Draai de moer van de bevestigingsbout 2 n og niet vast (het moet nog mogelijk zijn om deze zijdelings te verschuiven).

Het wisselwiel "Z-Z₂" I oopt vrij tussen de ring en de bus.

De ring voorkomt, dat de tandriem van het tandwiel "Z _1 " springt.

1. Draai het tapeind 1 los, trek het wisselwiel "L40" eraf en vervang deze door wisselwiel "L20".

Aanwijzing:

De nerf van de geleidestang "L" moet altijd naar de klauwplaat wijzen.

Het tapeind 1 m oet op het afgevlakte deel van de as worden vastgeklemd.

Let op!

Om ervoor te zorgen dat er voldoende speling is tussen de wisselwielen, dient u b ij het ineenschuiven van de wisselwie- len altijd een strook krantenpapier tussen de vertanding te ste- ken. De dikte van het papier komt ongeveer overeen met de beslist noodzakelijke tandspeling.

1. Verschuif de as van het wisselwiel 1 "Z 2 " op d e arm zo, dat deze in het wiel van de geleidestang "L" grijpt en haal vervolgens de moer van de bevestigingsbout 2 a an.
2. Leg de korte tandriem erop, om de verbinding tussen de tandwielen op de hoofdspil "W" en "Z 1" tot stand te brengen.
3. Druk de wielarm 3 naar beneden en haal de klembout 4 aan.

Schroefdraadsnijden met de draaibitel

Aanwijzing:

Voor de volgende werkzaamheden moet het werkstuk afgewerkt zijn en van de juiste uitwendige schroefdraaddiameter voorzien zijn. Wij raden u a an, om aan het begin van de schroefdraad een afkanting te draaien. De schroefdraaibetel moet exact in een hoek van 90° worden ingespannen.

1. Span het werkstuk in.
2. Schakel de automatische voeding uit en zet de draaibitel in de beginpositie.

Let op!

Gebruik bij het schroefdraadsnijden het kleinste toerental en ga uiterst behoedzaam te werk.

1. De machine met knop 2 (fig. 20) inschakelen (rechtsdraai-end).
2. Zet de draaibitel tegen de dwarsslede 1 a an en schakel de voeding 3 i n.
3. Schakel de machine uit 2 zodra de gewenste schroefdraadlengte is bereikt.

Let op!

De automatische voeding moet ingeschakeld blijven tot de schroefdraad gereed is. Als u d e v oeding tussen de verschillende werkfasen uitschakelt, is verder werken onmogelijk.

Zet de motorschakelaar pas om nadat de klauwplaat geheel tot stilstand is gekomen. Direct omzetten van de motorschakelaar leidt tot verhoogde slijtage en verkort de levensduur van de motor.

1. Schuif de draaibetel met de dwarsslede iets terug.
2. Schuif het support weer terug in de uitgangspositie. Schakel daartoe de draairichting van de hoofdspil om.
3. Zet de draaibitel aan en herhaal de eerder beschreven handelingen, tot de vereiste schroefdraaddiepte is bereikt.

Schroefdraadsnijden met behulp van de bovenslede

Een kwalitatief perfecte schroefdraad kan alleen worden gesneden als u t evens gebruik maakt van de bovenslede.

De schroefdraaibitel wordt zoals eerder beschreven met behulp van de dwarsslede aangezet.

De bovenslede wordt daarbij echter telkens 0,025 mm naar links en dan naar rechts versteld.

De spaan in de schroefdraadgang wordt dus altijd maar van één kant afgenomen.

Pas als de volledige schroefdraaddiepte is bereikt, wordt ten slotte door gering aanzetten nog een keer helemaal ingestoken.

Linkse draad snijden

Voor het snijden van linkse draden moet het tussentandwiel 1 (Fig. 21) tussen "ZZ₂" en h et tandwiel van de geleidestang "L1" worden ingebouwd.

Daardoor wordt de draairichting van de geleidestang omgekeerd. Het support loopt bij een rechtsdraaiende klauwplaat van links naar rechts.

De montage en de werkwijze zijn hiervoor al beschreven en blijven ongewijzigd.

Accessoires voor draaibank PD 250/E

Aanwijzing:

De onderstaande accessoires maken geen deel uit van de levering.

Centerdraaiinrichting (No. 24014) mon- teren

Aanwijzing:

Relatief lange werkstukken worden tussen de opspancenters van de hoofdspil en van de losse draaibankkop gespannen.

Het werkstuk moet aan beide eindvlakken over een centergat beschikken.

Een exact cilindrisch werkstuk is alleen mogelijk, als de centers zowel waterpas als horizontaal in lijn liggen.

1. Draai de drie bevestigingsbouten van de drieklauwplaat eruit en verwijder de klauwplaat.
2. Maak de passing voor de meeneemplaat, de centers en de passing van de centers in de hoofdspil grondig schoon.
3. Plaats center 4 (Fig. 22) in de passing 1 van de hoofdspil.
4. Leg de meeneemplaat 2 erop en bevestig deze met drie bouten 3.
5. Steek de meeneembout aan de linkerkant in één van de drie sleufgaten van de meeneemschijf en steek de center in het centreergat.

6. Schuif de draaibankmeenemer 1 (Fig. 23) op het werkstuk (meeneembout naar buiten) en draai de bevestigingsbout 2 vast.

7. Zet het werkstuk aan de rechterkant met behulp van de losse draaibankkop en de vaste of meelopende center vast.

Let op!

Bij het gebruik van een vaste center in de losse draaibankkop is het noodzakelijk om de punt en het centreergat tijdens het draaien te oliën om gloeien te voorkomen.

Center verwijderen

1. Steek een passende staaf van aluminium of messing van links naar rechts door de hoofdspil.
2. Houd de center vast. Maak de center los door een tik op staaf te geven.

Vierklauwplaat (No. 24036)

Aanwijzing:

Door de mogelijkheid om de bekken afzonderlijk te verstellen, kunnen ronde, ovale, vierkante en ook onregelmatig gevormde werkstukken worden opgespannen.

Werkstukken kunnen zowel centrisch als excentrisch worden opgespannen.

In tegenstelling tot de drieklauwplaat moet het werkstuk hier handmatig worden gecentreerd.

Let op!

Trek de stekker uit het stopcontact!

1. Demonteer de drieklauwplaat en monteer de vierklauwplaat.
2. Open de vier bekken, reinig de draagvlakken en span het werkstuk op het oog losjes in.
3. Zet het support met draaibitel tegen het eindvlak van het werkstuk.
4. Draai de klauwplaat met de hand om afwijkingen van de symmetrie te constateren.
5. Stel de bekken af door één bek te openen en de tegen-overliggende bek bij te stellen.
6. Draai alle vier bekken gelijkmatig kruisgewijs vast.

Let op!

In de normale positie van de inspanbekken mogen uitsluitend werkstukken met een kantlengte van maximaal 30 mm worden gespannen. Bij omgekeerde bekken maximaal 80 mm.

Grotere werkstukken kunnen niet goed worden vastgezet. Gevaar voor ongevallen!

Spantanginrichting en spantangen (No. 24038)

Aanwijzing:

De spantanginrichting is vooral geschikt voor het bewerken van ronde delen met hoge precisie. De rondloopnauwkeurigheid is

hierbij aanzienlijk groter dan bij het werken met een klauwplaat.

Let op!

Trek de stekker uit het stopcontact!

1. Draai de drie bevestigingsbouten van de drieklauwplaat eruit en verwijder de klauwplaat.
2. Maak de passing voor de bevestiging van de spantang 2 (Fig. 24) en de passing in de hoofdspil 1 grondig schoon.
3. Monteer de spantangopname 2 met behulp van vier bevestigingsbouten 3.

Let op!

dGebruik altijd uitsluitend een spantang die precies bij het werkstuk past. Tangen met een te grote diameter worden onherstelbaar beschadigd.

1. Steek de spantang 6 erin en draai de wartelmoer 5 er los op.

Let op!

Draai de wartelmoer nooit aan als er nog geen werkstuk opgespannen is.

1. Steek het passende werkstuk in de spantang en draai de wartelmoer 5 met behulp van de stalen pennen 4 aan.

Boorhouder (No. 24020) bevestigen

1. Verwijder de meelopende center uit de spil van de losse kop. Verwijder al het vet en vuil van de conus en van de boorhouder.
2. Steek de pen in de spil van de losse kop en schuif de boorhouder er stevig op.

Aanwijzing:

De boorhouder wordt op dezelfde manier verwijderd als de meelopende center.

Vaste bril (No. 24010)

De bril is vooral geschikt voor het uitdraaien van relatief lange werkstukken met een diameter t/m 40 mm.

1. Draai de bevestigingsbout 4 (Fig.25) los en zet de borgplaat 3 dwars.
2. Plaats de bril op de bedgeleiding en zet deze in de gewenste positie.
3. Draai de borgplaat 3 evenwijdig met de houder van de bril en draai de bevestigingsbout 4 vast.
4. Draai alle klembouten 1 los en zet alle bekken 2 tegen het werkstuk aan.

Let op!

De bekken 2 mogen het werkstuk slechts aanraken en niet vastklemmen. Anders kunnen er krassen op het werkstukop-pervlak ontstaan en kan de motor overbelast raken.

Indien het werkstuk bij het steunpunt niet rond en glad is, moetSpeling van de handwielen instellen (fig. 29):

het eerst worden afgedraaid.

De bekken en het werkstuk moeten tijdens het draaien voort-durend worden geolied.

1. Controleer of het werkstuk zonder speling in de bril is gelagerd e n h aal de klembouten 1 w eer aan.

Reparatie en onderhoud

Reiniging

Let op!

Bij alle instel- en onderhoudswerkzaamheden de stekker uittrekken! Als u d it niet doet, bestaat er gevaar van ernstig letsel of beschadigingen door onopzettelijk starten van de machine of gevaar van elektrische schokken!

1. Na het gebruik alle spanen grondig verwijderen met een penseel of handveger. G een perslucht gebruiken voor de reiniging.

2. Alle bewegende delen, spindels en geleidingen regelmatig smeren, resp. oliën!

De buitenkant van de behuizing kan met een zachte, eventueel vochtige doek worden gereinigd. Daarbij mag milde zeep of een ander geschikt reinigingsmiddel worden gebruikt. Oplosmiddel- of alcoholhoudend reinigingsmiddelen (bijv. benzine, reini- gingsalcohol etc.) moeten worden vermeden, omdat deze de kunststof behuizing kunnen aantasten en de smeermiddelen uitspoelen.

Let op:

Het netsnoer mag alleen worden vervangen door onze Proxxon service-afdeling of een erkend vakman!

Speling van de geleidingen instellen (fig. 27)

Opmerking:

ook als de geleidingen regelmatig gesmeerd, resp. geolied worden, kan niet worden voorkomen dat er door slijtage na enige tijd speling optreedt.

De hier in het voorbeeld van de bovenslede beschreven werkwijze is gelijk voor alle geleidingen, daarom is deze ook analoog van toepassing voor de ander geleidingen van uw draaimachine. Daarom worden deze hier niet separaat behandeld. Stel de geleidingen in volgens het motto: net zo "strak" als nodig, maar zo lichtlopend als mogelijk!

Denk eraan: als de geleidingen te strak worden ingesteld, vereist dit meer kracht bij de bediening en veroorzaakt een grote slijtage!

1. Contramoeren 1 van de instelbouten 2 voor de bovenslede 3 met een gaffelsleutel 5 losmaken en iets opendraaien.
2. De instelbouten 2 met een inbussleutel 4 gelijkmatig vastdraaien tot de speling is opgeheven.

3. Contramoeren 1 w eer vastdraaien. Daarbij de instelbouten 2 met de inbussleutel 5 tegenhouden, zodat zij zich niet meer verplaatsen.

4. Draai de machine om en draai het tapeind 2 (Fig. 28) er een stukje uit.

5. Daarna controleren of de support nog gemakkelijk kan worden verschoven en volkomen zonder speling loopt.

Net als bij de geleidingen ook, is natuurlijk ook bij de handwielenslijtage bij tijdens het werken niet te vermijden, waardoor de omkeerspeling langzaam, maar zeker groter wordt. Om dit tot een minimum te beperken, gaat u a ls volgt te werk:

1. Handwiel 1 vasthouden en dopmoer 2 losdraaien.
2. Handwiel iets naar rechts draaien
3. Dopmoer weer aandraaien en handwiel daarbij vasthouden.

Denk er ook aan:

het volledig elimineren van de omkeerspeling en een te "strakke" instelling is bij de handwielen niet zinvol: als de handwielen te strak worden ingesteld, vereist dit ook hier meer kracht bij de bediening en veroorzaakt een grotere s lijtage!

Afval afvoeren:

Voer het toestel niet via de huisafval af! Het toestel omvat grondstoffen die recyclet kunnen worden. Bij vragen hieromtrent richt u zich alstublieft aan uw plaatselijk afvalbedrijf of aan andere p assende gemeentelijke voorzieningen.

EG-conformiteitsverklaring

Naam en adres:

PROXXON S.A.

6-10, Härebierg

L-6868 Wecker

Productaanduiding: PD 250/E

Artikelnr.: 24002

Wij verklaren alleen verantwoordelijk te zijn dat dit product met de volgende richtlijnen en normatieve documenten overeenstemt:

EU-EMC-richtlijn 2014/30/EG

DIN EN 55014-1 / 0 5.2012

DIN EN 55014-2 / 0 6.2009

EU-machinerichtlijn 2006/42/EG

9DIN EN 61029-1 / 0 1.2010

Datum: 17.10.2016

Ressort toestelveiligheid

De gevolmachtigde van de CE-documentatie is dezelfde

persoon als de ondergetekende.

Forord

Alle PROXXON-producten worden na de productie zorgvuldig getest. Mocht er toch een defect optreden, dan kunt u contact opnemen met de leverancier van wie u het product hebt gekocht. Alleen de leverancier is voor de afwikkeling van alle wettelijke garantieclaims die uitsluitend materiële of fabricagefouten betreffen, verantwoordelijk.

Ondeskundig gebruik zoals overbelasting, beschadiging door inwerking van vreemde stoffen en normale slijtage zijn uitgesloten van de garantie.

Verdere aanwijzingen over het thema "Service en reserveonderdelen" vindt u op www.proxxon.com.
