Productsoort	Profielfreesmachine
Merk	PROXXON
Model	Micromot MP 400
Voeding	220-240 V, 50/60 Hz
Vermogen	100 W
Toerental	25 000 t/min
Diameter van de gereedschapssteel	Tot 3,2 mm
Gereedschapshoogte	40 mm
Afmetingen (L × B × H)	340 × 100 × 100 mm
Gewicht	0,8 kg
Geluidsniveau	104 dB(A)
Belangrijkste functies	Profileren, groeven, afschuinen, bijknippen, doorslijpen van houten werkstukken
Hoogteverstelling	Gegradueerd draaiknop met 1 mm per omwenteling (0,05 mm per schaalverdeling)
Langsaanslag	Instelbaar aan beide zijden van de frees
Aanslaghaak	Gemonteerd in een groef, vrij verplaatsbaar
Doorzichtige bescherming	In hoogte verstelbaar, dient tevens als werkstukklem
Stofafzuiging	Geïntegreerde rubberen afzuigmond
Veiligheidsuitrusting	Veiligheidsbril, stofmasker, gehoorbescherming aanbevolen
Onderhoud	Reinigen na elk gebruik met stofzuiger of zachte doek
Reserveonderdelen	Originele PROXXON-onderdelen verkrijgbaar
Algemene informatie	Gebruiksaanwijzing van 56 pagina's in het Frans

Veelgestelde vragen - Micromot MP 400 PROXXON

Hoe stel ik de freeshoogte in?

Draai aan de gegradueerde knop (ill.4): rechtsom om het gereedschap te verhogen, linksom om te verlagen. Een volledige omwenteling komt overeen met 1 mm, één schaalverdeling met 0,05 mm. Stel voor optimale precisie de nul van de gegradueerde ring in wanneer het gereedschap het werkstuk net raakt.

Hoe het profielgereedschap vervangen?

Koppel het apparaat los. Gebruik de meegeleverde steeksleutel om de as vast te houden en de tegenmoer los te draaien. Verwijder het versleten gereedschap, plaats de spantang die past bij de diameter van de schacht, en draai de tegenmoer weer stevig vast.

Welk type stofzuiger gebruiken?

Sluit een gewone stofzuiger aan op de rubberen afzuigmond (ill.2b). PROXXON beveelt de CW-matic aan, die automatisch wordt geactiveerd wanneer de freesmachine wordt ingeschakeld.

Wat is het maximale toerental?

Het werktempo is vast ingesteld op 25.000 t/min. Het profielgereedschap moet geschikt zijn voor deze snelheid.

Hoe de machine op een werkbank bevestigen?

Gebruik geschikte schroeven in de daarvoor bestemde gaten aan de onderkant van de behuizing (ill.2). Bevestig de freesmachine op een stevige houten plaat, die zelf met lijmklemmen op de werkbank wordt vastgezet.

Wat is de aanbevolen maximale snedediepte?

De spaandiepte mag niet meer dan 1 mm bedragen. Voor diepere profielen maakt u meerdere sneden door de aanslag of de gereedschapshoogte geleidelijk aan te passen.

Hoe de langsaanslag gebruiken?

Draai de knop van de aanslag los, stel de gewenste afstand tot de frees in, en draai weer vast. De aanslag kan aan beide zijden van de plaat worden gemonteerd om zich aan te passen aan verschillende werkstukbreedtes (ill.5).

Hoe de machine onderhouden?

De freesmachine vereist geen specifiek onderhoud. Reinig hem na elk gebruik met een stofzuiger of een zachte doek. Gebruik altijd de stofafzuiging.

Welke beschermingsmiddelen dragen?

Draag altijd een veiligheidsbril. Gebruik een stofmasker bij werkzaamheden die stof veroorzaken en een gehoorbeschermer vanwege het geluidsniveau van 104 dB(A).

Hoe de aanslaghaak instellen?

De aanslaghaak wordt in de daarvoor bestemde groef gemonteerd. Draai de vleugelschroef los en schuif de haak naar de gewenste positie, draai vervolgens weer vast. Draai het kunststof element om de hoek aan te passen indien nodig.

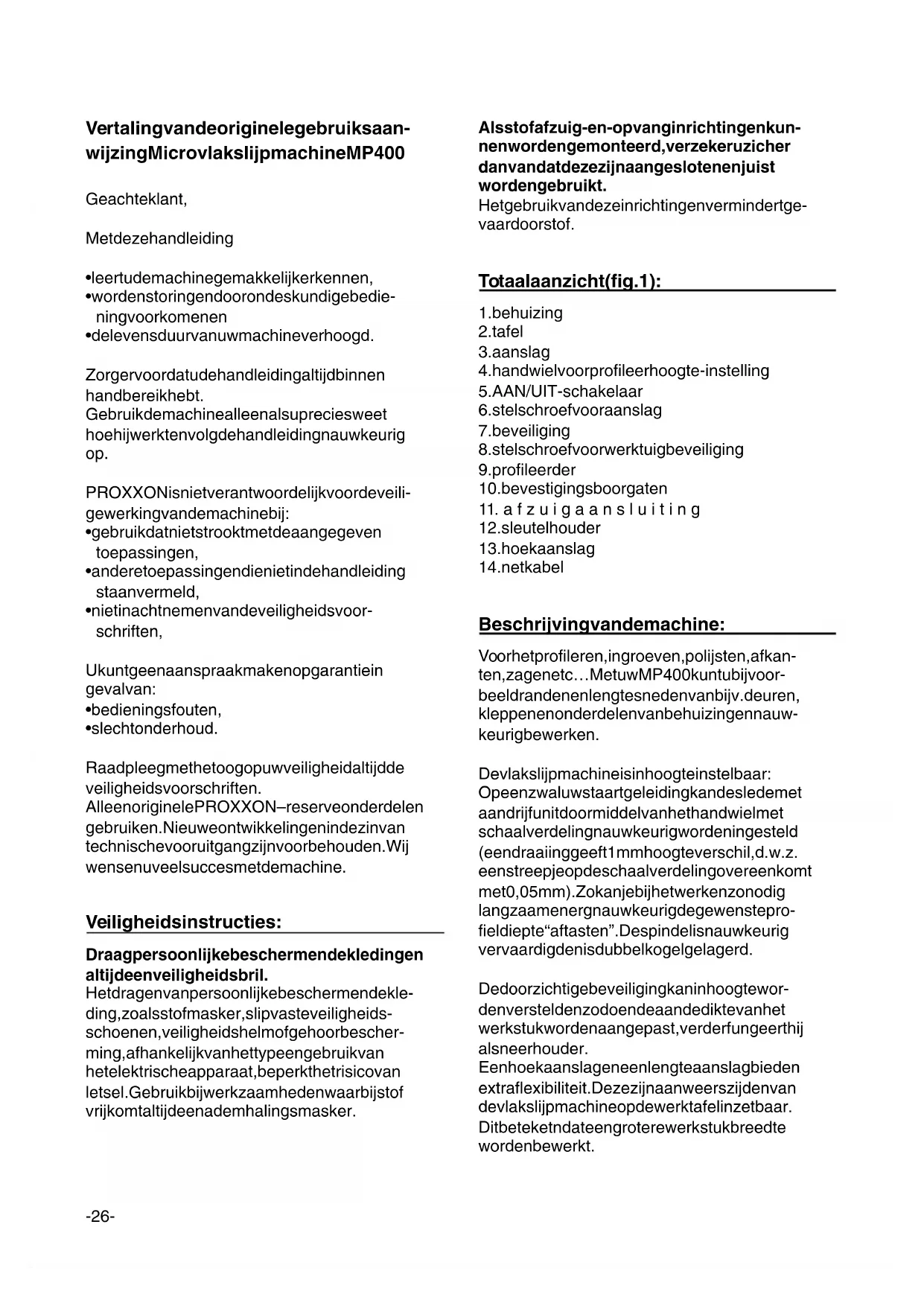

GEBRUIKSAANWIJZING Micromot MP 400 PROXXON

Bijhetlezenvandegebruiksaanwijzing pagina'smetafbeeldingenuitklappen.

NL 26

Dansk

Vertalingvandeoriginelegebruiksaan-wijzingMicrovlakslijpmachineMP400

Geachteklant,

Metdezehandleiding

•leertudemachinegemakkelijkerkennen,
- wordenstoringendoorondeskundigebedie- ningvoorkomenen
- delevensduurvanuwmachineverhoogd.

Zorgervoordatudehandleidingaltijdbinnen handbereikhebt.

Gebruikdemachinealleenalsupreciesweet hoehijwerktenvolgdehandleidingnauwkeurig op.

PROXXONisnietverantwoordelijkvoordeveiligewerkingvandemachinebij:

• gebruikdatnietstrooktmetdeaangegeven toepassingen,
• anderetoepassingendienietindehandleiding staanvermeld,
• nietinachtnemenvandeveiligheidsvoorschriften,

Ukuntgeenaanspraakmakenopgarantiein gevalvan:

•bedieningsfouten,

• slechtonderhoud.

Raadpleegmethetoogopuwveiligheidaltijdde veiligheidsvoorschriften.

AlleenoriginelePROXXON–reserveonderdelen gebruiken. Nieuweontwikkelingenindezinvan technischevooruitgangzijnvoorbehouden. Wij wensenuveelsuccesmetdemachine.

Veiligheidsinstructies:

Draagpersoonlijkebeschermendekledingen altijdeenveiligheidsbril.

Hetdragenvanpersoonlijkebeschermendekleding,zoalsstofmasker,slipvasteveiligheids-schoenen,veiligheidshelmofgehoorbescherming,afhankelijkvanhettypeengebruikvan hetelektrischeapparaat,beperkthetrisicovan letsel.Gebruikbijwerkzaamhedenwaarbijstof vrijkomtaltijdeenademhalingsmasker.

Alsstofafzuig-en-opvanginrichtingenkunnenwordengemonteerd,verzekeruzicher danvandatdezezijnaangeslotenenjuist wordengebruikt.

Hetgebruikvandezeinrichtingenvermindertgevaardoorstof.

Totaalaanzicht(fig.1):

1. behuizing
   2.tafel
   3.aanslag
   4.handwielvoorprofileerhoogte-instelling
   5.AAN/UIT-schakelaar
   6.stelschroefvooraanslag
2. beveiliging
   8.stelschroefvoorwerktuigbeveiliging
   9.profileerder
3. bevestigingsboorgaten
4. afzuigaansluiting
   12.sleutelhouder
   13.hoekaanslag
   14.netkabel

Beschrijvingvandemachine:

Voorhetprofileren,ingroeven,polijsten,afkanten,zagenetc...MetuwMP400kuntubijvoorbeeldrandenenlengtesnedenvanbijv.deuren,kleppenenonderdelenvanbehuizingennauwkeurigbewerken.

Devlakslijpmachineisinhoogteinstelbaar: Opeenzwaluwstaartgeleidingkandesledemet aandrijfunitdoormiddelvanhethandwielmet schaalverdelingnauwkeurigwordeningesteld (eendraaiinggeeft1mmhoogteverschil,d.w.z. eenstreepjeopdeschaalverdelingovereenkomt met0,05mm).Zokanjebijhetwerkenzonodig langzaamenergnauwkeurigdegewensteprofieldiepte“aftasten”.Despindelisnauwkeurig vervaardigdenisdubbelkogelgelagerd.

Dedoorzichtigbeveiligingkaninhoogtewor- denversteldenzodoendeaandediktevanhet werkstukwordenaangepast,verderfungeerthij alsneerhouder.

Eenhoekaanslageneenlengteaanslagbieden extraflexibiliteit. Dezezijnaanweerszijdenvan devlakslijpmachineopdewerktafelinzetbaar.

Ditbeteketndateengroterewerkstukbreedte wordenbewerkt.

Ideaaldusvoorietsbrederelijstenofplanken.

Leveringspakket:

1vlakslijpmachine

2sleutels

1afzuigaansluiting

1hoekaanslag

3spantangen

Technischegegevens:

spanning:220-240V,50Hz,\~

gebruikstoerental:25000/min

afmetingen:340x160x180mm

gewicht:ca.2,6kg

diameterinzetstuk:tot3,2mm

akoestischvermogen:104dB(A)

hoogte/diktevanhet

werkstuk:40mm

Bijhetwerkenaltijdgehoorbescherming dragen!

Alleenvoorgebruikindrogeruimten

Dezemachinenietmethethuishoudelijk afvalverwijderen!

Bediening:

Voordatubegintmetwerken:

Bevestigenvandevlakslijpmachine(fig.2)

Bevestigvoorhetbeginvanhetwerkdevlak- slijpmachinemetdejuisteschroevenopeen stabielehoutenplaat.

Boorgatenzijnaanwezigindebodemvande behuizingvanhetapparaat. Dehoutenplaatkan danbijv. metschroefklemmenopeentafelwordenvastgezet.

Stofzuigeraansluiten(fig.2b):

Letop!

Sluitdestofafzuigingaan!

Hetwordtaanbevolenaltijdmetstofafzuigingte werken.

Zuigslang1vandestofzuigerinaansluitblok2 steken.

Gebruikenverwisselenvande vlakslijpmachine:

Letop!

Bijallehieronderbeschrevenwerkzaamhedenis hetnuttig,deinhoogteverstelbarebeveiligingsinrichting(ziefig.1,pos.7)helemaalnaarboven tezetten.netstekkeruittrekken!

Gebruikvandevlakslijpmachine:

Letop!

Zorgervoordatdeprofileerdervoortoerentallen tot25.000omwentelingenperminuutgeschikt is.

1. Metdemeegeleverdesteeksleuteldewerkas1(ziefig.3a)vasthouden, metdeandere dewartelmoer2losdraaienenerafhalen.
2. Juistespantang3indeopeningvandeas inbrengenendewartelmoerweerinschroeven, maarniethelemaalvastzetten!
3. Gewensteprofileerder4inzetten(fig.3b).
4. Wartelmoervastzetten, zoalsaangegevenin fig.3b.

Verwisselenvanwerktuig:

1. Zoalsaangegeveninfig.3b, dewartelmoer losdraaien, maarnieteruithalen.
2. Profileerder4eruithalen
   3.Nieuweprofileerderinzetten.
3. Wartelmoerweervastzetten

Letop!

Leteropdatdehalsdoorsnedealtijdmoetovereenkomenmetdebinnendoorsnedevande spantang!Indiendespantangdaarommoetwordenverwisseld,gadantewerkzoalsbeschrevenin„Gebruikvandevlakslijpmachine“.

Hoogte-instelling:

Voordeprofileerproceduremoetdehoogtevan deprofileerderwordeningesteld. Daarvoormoet uhethandwielverdraaien1 (Fig.4).

Naarrechtsdraaien:profileerderkomtnaarboven,naarlinksdraaien:profileerderkomtnaar beneden.

Omdegewenstedieptevooruwprofielprecies tekunnenvinden,kandeschaalverdeling2op nulwordengezet:

1. Profileerdergewoonmethethandwiel1op eenhoogteinstellenwaarbijdezehetwerkstuknetnognietraakt.
2. Handwielvasthoudenendenulinstellingvan deschaalverdelingopdemarkeringopde profileerderkapdraaien. Nukanmethet handwielonderinachtnemingvandegetalwaardeopdeschaalverdelingdevereiste profieldieptenauwkeurigwordeningesteld.

Lethiervoorop:eenvolledigedraaiingvanhet handwielkomtovereenmeteenhoogteverschil van1mm, hetverdraaienmeteendeelstreepje geefteenhoogteverstellingvan0,2mm!

Lengteaanslagverstellen(fig.5en6):

Indeinfig.5agetoondestandisdeaanslaggeschiktvoorhetuitvoerenvanafkantingenof groevenaandevoorzijdevandelijst.

1.Kartelschroef1losdraaien
2.Doordraaienvandelengteaanslag2degewensteafstandinstellen
3.Kartelschroefweervastdraaien.

Alsgroevenetc.indeoppervlaktevanbijv.iets brederelijstenofplankenmoetenwordeningebracht,kandelengteaanslagookindestandzoalsaangegeveninfig.5bwordengemonteerd.

Omdelengteaanslagomtemonteren,gaatu alsvolgttewerk:

Letop!

Hiervoormoetdekap(pos.3, fig.6)evt. worden weggenomen. Daartoekartelschroef4losdraai- enendekapnaarboventrekken.

Bijhetdaarnaweeropzettenmoetueropletten devierkantemoerenweergoedindegroefvan hetaluminiumprofielteschuivenenmetdeverrenzeskantopdefreeskapdeinbuskopvande spindelindewerktafelvandevlakslijpmachine precieste„vinden“!

1. Kartelschroefeninbusschroef1en2(fig6) vollediguitdraaienenmetdebijbehorende schijvenendebuswegnemen.
2. Deafstandtotdeprofileerdergrofinschat- ten, lengteaanslagkandanindestandzoals aangegeveninpos.3indejuisteschroefga- tenindewerktafelwordenvastgeschroefd. Debusendeschijfnietvergeten.Dekartelschroefeerstnietvastzetten!
3. Defijninstellingkannuplaatsvindenzoals onder"Lengteaanslagverstellen"beschreven.

Hoekaanslag(fig.1,pos.13):

Dezekanindedaarvoorbestemdegleufworden gezet, daarinkanhijookheenenweergeschovenworden. Voorhetinstellenmoetdekartelmoerlosgedraaidenhetkunststofelementwordengedraaid.

Werkenmetdemicrovlakslijpmachine:

Letop!

Bijhetwerkenaltijdgehoorbeschermingdragen!

Letop!

Nooitzonderbeschermkap(pos.7, fig1)werken!

Dekapmoetzowordeningesteld, dathijde freesvlakoverhetwerkstukafdekt. Bijhetprofilerenvanwerkstukkenvanmeerdan5mm hoogte/diktemoetuheelgoedoppassen.

Hetdraaiendewerkstuknooitvastpakken!

Hetwerkstukmagalleenzolangenbreedzijn dathetgoedopdewerktafelligtengoedkan wordengeleid(max.ca.200mmx500mm)De maximalespankrachtmagnooit1mmworden overschreden.

Voorhetmakenvanhetprofielmoetuhetwerkstukaandeaanslaglatenglijden,zoalsinfig.5 aangegeven.

Ermoetopwordengeletdatdeprofilering(dus degroef)endeschijfsnelheidniettegrootis! Eentegrotegroefentegroteschijfsnelheidleidentotslechtefreesresultatenenvormeneen onnodigebelastingvandemechaniekvande machine.

Leidthetwerkstuklievermeerkerenlangsde machineensteldeaanslagresp.deprofileerhoogtevakerbij.

Letop!

Hetwordtaanbevolenaltijdmetstofafzuigingte werken. Daarvoorbevindtzichaandeachterzijdevandemachineeenrubberafzuigaansluiting. Hierkaneenstofzuigerprobleemloosopworden aangesloten.

Eentip:

bijhetgebruikvandeProxxonstofzuigerCW-maticishetonhandigehandmatigein-enuitschakelennietlangernodig.DeCW-maticismet eenautomatischebesturinguitgerust,deze schakeltbijhetin-enuitschakelenvandeelektrischemachinezelfstandiginofuit.

Verzorgingenonderhoud:

Letop!

Laatdefecteonderdelenalleendooreenvakmanvervangen.

Letop!

Bijreparatie-eninstelwerkzaamhedenaltijdde netstekkeruittrekken!

Devlakslijpmachineisvrijwelonderhoudsvrij. Hetapparaatdientnaiedergebruikmeteen stofzuigerofzachtedoekgereinigdteworden omeenzolangmogelijkkelevensduurtegaranderen. Gebruiksteedsdeafzuiginrichting

Verwijdering

Demachinenietmethethuishoudelijkafvalverwijderen! Demachinebevatwaardevollestoffen diekunnenwordengerecycleerd. Bijvragen hieroverrichtuzichtotuwlokaleafvalverwijderingsbedrijfofanderegemeentelijkeinstellingen.

EU-conformiteitsverklaring

Naamenadresvandefabrikant: PROXXONS.A.

6-10, Härebierg

L-6868Wecker

Beschrijvingapparaat:Microvlakslijpmachine MP400

Artikelnr.:27050

Wijverklarendatdeaangeduideproducten voldoenaandebepalingenvandevolgende EU-richtlijnen:

EU-EMC-richtlijn2004/108/EG

Toegepastenormen: DINEN55014-1/02.2010

DINEN55014-2/06.2009

DINEN61000-3-2/03.2010

DINEN61000-3-3/06.2009

EU-machinerichtlijn2006/42/EG

Toegepastenormen: DINEN61029-1/01.2010

12.03.2012

AfdelingApparaatveiligheid

DegevolmachtigdevoordeCE-documentatieis gelijkaandeondergetekende.
