Produkttyp	Profilfräs
Märke	PROXXON
Modell	Micromot MP 400
Strömförsörjning	220-240 V, 50/60 Hz
Effekt	100 W
Rotationshastighet	25 000 varv/min
Verktygsskaftets diameter	Upp till 3,2 mm
Verktygshöjd	40 mm
Mått (L × B × H)	340 × 100 × 100 mm
Vikt	0,8 kg
Ljudnivå	104 dB(A)
Huvudfunktioner	Profilering, spårning, fasning, kantning, kapning av trädelar
Höjdjustering	Graderad ratt med 1 mm per varv (0,05 mm per delstreck)
Längsanslag	Justerbar på båda sidor av fräsen
Anslagsvinkel	Monterad i ett spår, fritt rörlig
Transparent skydd	Höjdjusterbar, fungerar även som tryckstycke
Dammsugning	Inbyggt gummiutsug
Säkerhetsutrustning	Skyddsglasögon, dammfiltermask, hörselskydd rekommenderas
Underhåll	Rengöring efter varje användning med dammsugare eller mjuk trasa
Reservdelar	Original PROXXON reservdelar finns
Allmän information	Bruksanvisning på 56 sidor på franska

Vanliga frågor - Micromot MP 400 PROXXON

Hur justerar man fräsens höjd?

Vrid på den graderade ratten (bild 4): vrid åt höger för att höja verktyget, åt vänster för att sänka det. Ett helt varv motsvarar 1 mm, ett delstreck 0,05 mm. För optimal precision, nollställ den graderade ringen när verktyget nuddar arbetsstycket.

Hur byter man profileringsverktyget?

Koppla bort apparaten. Använd den medföljande skiftnyckeln för att hålla axeln och lossa kontramuttern. Ta bort det slitna verktyget, sätt i spännhylsan som passar skaftets diameter, skruva sedan tillbaka kontramuttern och dra åt ordentligt.

Vilken typ av dammsugare ska man använda?

Anslut en vanlig dammsugare till gummiutsugsmunstycket (bild 2b). PROXXON rekommenderar CW-matic som aktiveras automatiskt när fräsen startas.

Vilken är den maximala rotationshastigheten?

Arbetshastigheten är fast 25 000 varv/min. Profileringsverktyget måste vara konstruerat för att klara denna hastighet.

Hur fäster man maskinen på en arbetsbänk?

Använd lämpliga skruvar i hålen i höljets bas (bild 2). Fäst fräsen på en solid träskiva som i sin tur spänns fast på arbetsbänken med tvingar.

Vilket är det rekommenderade maximala skärdjupet?

Spåntjockleken får inte överstiga 1 mm. För djupare profiler, gör flera pass och justera successivt anslaget eller verktygshöjden.

Hur använder man längsanslaget?

Lossa rattarna på anslaget, ställ in önskat avstånd från fräsen och dra åt igen. Anslaget kan monteras på endera sidan av bordet för att passa olika arbetsstycksbredder (bild 5).

Hur underhåller man maskinen?

Fräsen kräver inget specifikt underhåll. Rengör den efter varje användning med dammsugare eller mjuk trasa. Använd alltid dammsugningsanordningen.

Vilken skyddsutrustning ska man bära?

Bär alltid skyddsglasögon. Använd dammfiltermask vid arbeten som genererar damm och hörselskydd på grund av ljudnivån på 104 dB(A).

Hur justerar man anslagsvinkeln?

Anslagsvinkeln monteras i avsett spår. Lossa vredskruven och skjut vinkeln till önskat läge, dra sedan åt. Vrid på plastdelen för att justera vinkeln vid behov.

BRUKSANVISNING Micromot MP 400 PROXXON

Vidläsningavbruksanvisningen, fallutbildsidoma.

s 34

Česky

Tilslutudsugningsanordningen!

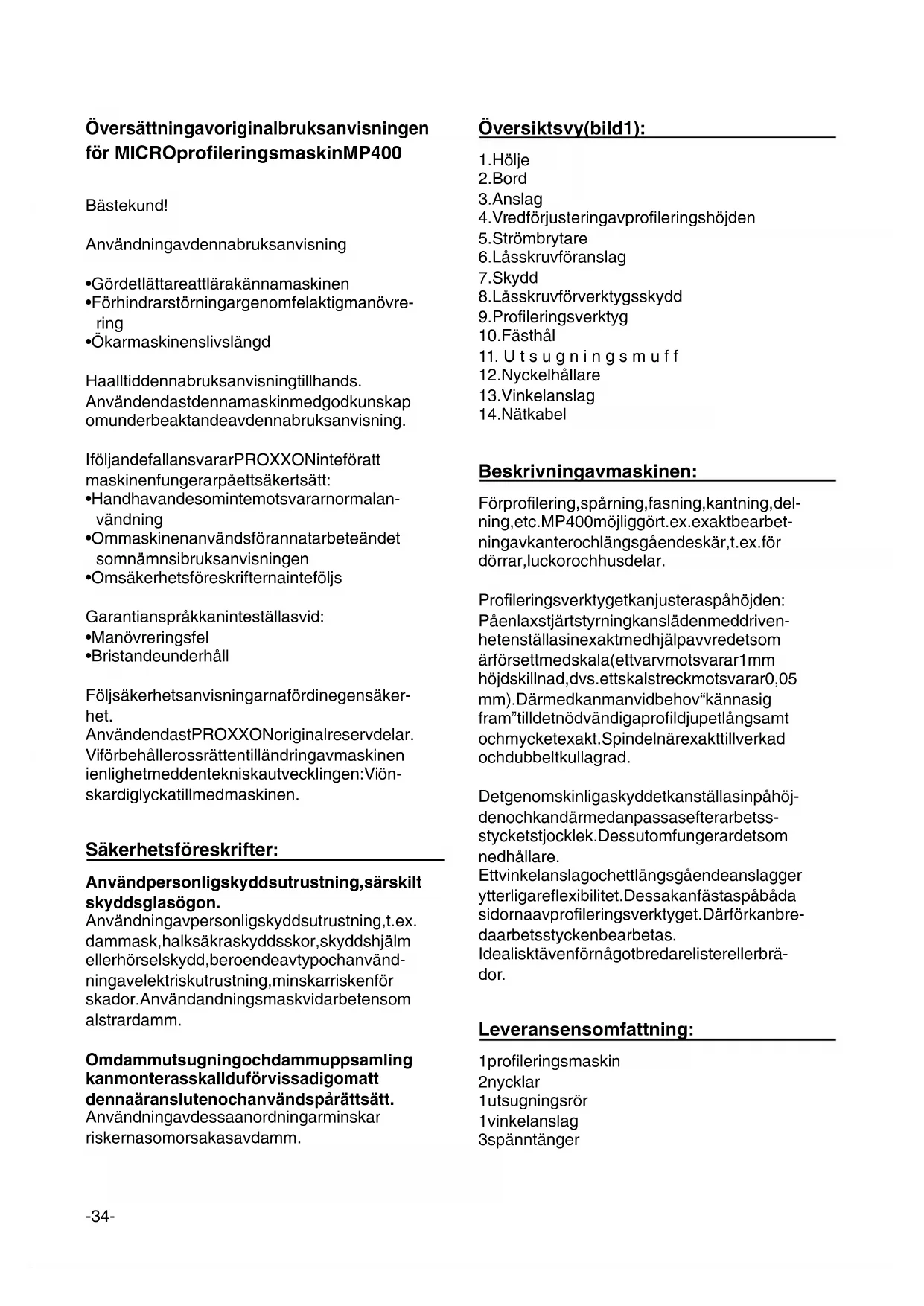

Översättningavoriginalbruksanvisningen för MICROprofileringsmaskinMP400

Bästekund!

Användningavdennabruksanvisning

•Gördetlättareattlärakännamaskinen
- Förhindrarstörningargenomfelaktigmanövre- ring
-Ökarmaskinenslivslängd

Haalltiddennabruksanvisningtillhands.

Användendastdennamaskinmedgodkunskap omunderbeaktandeavdennabruksanvisning.

IföljandefallansvararPROXXONinteföratt maskinenfungerarpåettsäkertsätt:

• Handhavandesomintemotsvararnormalanvändning
• Ommaskinenanvändsförannatarbeteändet somnämnsibruksanvisningen
  •Omsäkerhetsföreskrifternainteföljs

Garantianspråkkaninteställasvid:

•Manövreringsfel

•Bristandeunderhåll

Följsäkerhetsanvisningarnafördinegensäkerhet.

AnvändendastPROXXONoriginalreservdelar.

Viförbehållerossrättentilländringavmaskinen ienlighetmeddentekniskautvecklingen:Viönskardiglyckatillmedmaskinen.

Säkerhetsföreskrifter:

Användpersonligskyddsutrustning, särskilt skyddsglasögon.

Användningavpersonligskyddsutrustning,t.ex. dammask,halksäkraskyddsskor,skyddshjälm ellerhörselskydd,beroendeavtypochanvändningavelektriskutrustning,minskarriskenför skador.Användandningsmaskvidarbetensom alstrardamm.

Omdammutsugningochdammuppsamling kanmonterasskallduförvissadigomatt dennaäranslutenochanvändspårättsätt.

Användningavdessaanordningarminskar riskernasomorsakasavdamm.

Översiktsvy(bild1):

1.Hölje
2.Bord
3.Anslag
4. Vredförjusteringavprofileringshöjden
5.Strömbrytare
6.Låsskruvföranslag
7.Skydd
8.Låsskruvförverktygsskydd
9.Profileringsverktyg
10.Fästhål
11. Utsugningsmuff
12.Nyckelhållare
13.Vinkelanslag
14.Nätkabel

Beskrivningavmaskinen:

Förprofilering, spårning, fasning, kantning, delning, etc. MP400möjliggört. ex. exaktbearbetning avkanterochlängsgåendeskär, t. ex. för dörrar, luckorochhusdelar.

Profileringsverktygetkanjusteraspåhöjden: Påenlaxstjärtstyrningkanslädenmeddrivenhetenställasinexaktmedhjälpavvredetsom ärförsettmedskala(ettvarvmotsvarar1mm höjdskillnad,dvs.ettskalstreckmotsvarar0,05 mm).Därmedkanmanvidbehov“kännasig fram”tilldetnödvändigaprofildjupetlångsamt ochmycketexakt.Spindelnärexakttillverkad ochdubbeltkullagrad.

Detgenomskinligaskyddetkanställasinpåhöjdenochkandärmedanpassasefterarbetssstycketstjocklek.Dessutomfungerardetsom nedhållare.

Ettvinkelanslagochettlängsgåendeanslagger ytterligareflexibilitet. Dessakanfästaspåbåda sidornaavprofileringsverktyget. Därförkanbre- daarbetsstyckenbearbetas.

Idealisktävenförnågotbredarelisterellerbrädor.

Leveransensomfattning:

1profileringsmaskin
2nycklar
1utsugningsrör
1vinkelanslag
3spänntänger

Tekniskadata:

Spänning:220-240V,50Hz,\~

Effekt:100watt10min

Arbetsvarvtal:25000varv/min

Mått:340x160x180mm

Vikt:ca2,6kg

Verktygsskaftdiameter:upptill3,2mm

Ljudeffektsnivå:104dB(A)

Arbetsstyckeshöjd/-tjocklek:40mm

Användalltidhörselskyddunderarbetet!

Fårendastanvändasitorrautrymmen

Maskinenfärintelämnassom hushållsavfall.

Manövrering:

Innanarbetepåbörjas:

Fästprofileringsmaskinenm(bild2):

Fästprofileringsmaskinenmedlämpligaskruvar påenstabilträskivainnanarbetetpåbörjas.

Hålenfinnsimaskinensbottenplatta. Träskivan kandärefterfästaspäettbord, t.ex.medskruvtvingar.

Anslutdammsugaren(bild2b):

Seupp!

Anslutdammutsugningsanordningen!

Detrekommenderasattalltidarbetameddamm-mutsugningenigång.

Sättindammsugarenssugslang1ianslutningsröret2.

Användningochbyteavprofileringsverktyg:

Seupp!

Vidallanedanbeskrivnaarbetenärdetlämpligt atthöjauppdethöjdjusterbaraskyddet(sebild 1,pos.7)helt.Tautkontaktenfråneluttaget!

Användaprofileringsverktyget:

Seupp!

Kontrolleraattprofileringsverktygetäravsettför varvtalupptill25000varvperminut.

1. Hällfastarbetsaxeln1(sebild3a)medmedföljandeskruvnyckel.Använddenandraför attlossahuvmuttern2ochtaavden.
2. Förindenpassandespänntången3iöppningeniaxelnochskruvaåterfasthuvmuttern, mendrainteåtden!
3. Sättilämpligtprofileringsverktyg4(bild3b).
4. Draåthuvmutternsåsombild3bvisar.

Verktygsbyte:

1. Lossahuvmutternsombild3bvisar, men skruvainteavden.
2. Taurprofileringsverktyget4
3. Sättinyttprofileringsverktyg.
4. Draåthuvmuttern

Seupp!

Observeraattskafetsdiameteralltidmåstemotsvaraspänntångensinnerdiameter!Omspänntångenmåstebytaspågrundavdettaskalldu följainstruktionernaunder"Användaprofileringsverktyg".

Höjdjustering:

Innanprofileringenmästeprofileringsverktygets höjdställasin.Dettagörsgenomattvridapå vredet1(bild4).

Vridåthöger: Profileringsverktygetflyttasupp. Vridåtvänster: Profileringsverktygetflyttasner.

Förattexaktkunnaerhållaönskatdjuppåprofilenkanmannollställaskalringen2:

1. Ställinprofileringsverktygetmedvredet1 på enhöjd, på vilkendetinteännurörvidarbetsstycket.
2. Hällfastvredetochvridnollägetpåskalringentillmarkeringenpåprofileringsskyddet. Nu kannödvändigtprofildjupställasinexakt medvredetgenomattläsaavsiffervärdetpå skalringen.

Observera: Ettheltvarvmedvredetmotsvarar enförflyttningom 1 mm, vridningettdelstreck gerenhöjdjusteringom 0,2 mm!

Justeradetlängsgåendeanslaget (bild5och6):

Iställningensomvisaspåbild5alämparsigan- slagetförfasningellerspårningavfrontsidanpå lister.

1. Lossaspårskruven1
2. Ställinönskatavständgenomattvridadet längsgåendeanslaget2
3. Skruvaåterfastspårskruven

Omspårellerliknandeskallgöraspåytanav t.ex.någotbredarelisterellerbrädorkandet längsgåendeanslagetävenmonterasiställningensombild5bvisar.

Görsähärförattflyttadetlängsgående anslaget:

Seupp!

Fördettamåsteskyddet(pos.3,bild6)eventuelltasav.Lossafördettaspårskruven4ochdra uppskyddet.

Kontrollera, närskyddetåtermonteras, attfyrkantsmutternåterskjutsinkorrektialuminiumprofilensspåroch "träffar" spindelniarbetsbordetmeddenfjädrandesexkantskruvenvidfrässskyddet!

1. Skruvaurspårskruvochinsexskruv1 och2 (bild6) heltochtaavdemmedtillhörande brickorochbussning.
   2.Uppskattadistansengrovtframtillprofile-ringsverktyget,detlängsgåendeanslaget kanskruvasfastilämpligagängadehåliar-betsbordetiställningensomvisasvidpos.3. Glömintebussningenochbrickorna.Dratill attbörjamedinteåtspårskruven!
2. Fininställningenkannuskeenligttidigarebeskrivningovanunder "Justeradetlängsgåendeanslaget".

Vinkelanslag(bild1, pos.13):

Dettakansättasidärföravsettspår,ivilketdet kanskjutasframochtillbaka.Förinställning måstespårskruvenlossasochplastelementet vridas.

ArbetamedMicroprofileringsmaskin:

Seupp!

Användalltidhörselskyddunderarbetet!

Seupp!

Arbetaaldrigutanskyddsanordning(pos.7, bild1)!

Skyddetmåsteställasinsåattdettäckeröver fräsentättöverarbetsstycket. Varextrauppmärksamvidprofileringavarbetsstyckensom harenhöjd/tjockleköver5mm.

Tældrigtagidetroterandeverktyget!

Arbetsstycketfårendastvarasålångtochbrett attdetliggervälpåarbetsbordetochkanstyras (maxca200mmx500mm).Maximalspåntjocklekfåraldrigöverskrida1mm.

Förattgöraprofilerfårarbetsstycketglidamot anslaget, såsombild7ochbild5visar.

Kontrolleraatttillställningenavprofileringsverktyget(alltsåavdraget)ochskjuthastigheteninte ärförstor!

Omförmyckettasavochvidförhögskjuthastighetblirfräsresultatetdåligtochbelastarmaskinensmekanikonödigthårt.

Utförhellrefleraarbetsomgångargenomatt justeraanslagetsamtprofileringsverktygetshöjd oftare.

Seupp!

Detrekommenderasattalltidarbetameddamm-mutsugningenigång.Fördettafinnsettutsugningsröravgummipåmaskinensbaksida.Här kanmanenkeltanslutaendammsugare.

Tips:

VidanvändningavProxxon-dammsugarenCW-maticbehöverdennaintesläspåochavmanuelltideligen.CW-maticärutrustadmedenstyrningsautomatik,denstartasochstängsavautomatisktnärelverktygetstartasellerstängsav.

Vårdochunderhåll:

Seupp!

Låtendastfackmanbytadefektadelar.

Seupp!

Täalltidutkontaktenureluttagetvidreparations- ochinställningsarbeten! Profileringsmaskinenäristortsettunderhållsfri. Förlånglivslängdskalldockmaskinenrengöras meddammsugareellerenmjuktrasaefteran- vändning.Användalltidutsugningsanordningen.

Avfallshantering:

Apparatenfårinteavfallshanterassomhushållsavfall!Apparateninnehållervärdefullaämnen somkanåtervinnas.Kontaktadittlokalaåtervinningsföretagellermotsvarandekommunal förvaltningvidfrågorangåendeavfallshanteringen.

EUkonformitetsförklaring

Tillverkarensnamnochadress:

PROXXONS.A.

6-10, Härebierg

L-6868Wecker

Apparatbeteckning: MICROprofileringsmaskin MP400

Artikel-nr:27050

Vibekräftarattdenämndaprodukternauppfyller bestämmelsernaiföljandeEU-riktlinjer:

EU:sEMK-direktiv2004/108/EG

Tillämpadenormer:DINEN55014-1/02.2010 DINEN55014-2/06.2009 DINEN61000-3-2/03.2010 DINEN61000-3-3/06.2009

Affärsområdemaskinsäkerhet

BefullmäktigatombudförCE-dokumentationär identiskmedundertecknaren.
