Micromot MP 400 - фрезер PROXXON - Бесплатное руководство пользователя

Тип продукта	Фрезерный станок для профилирования
Бренд	PROXXON
Модель	Micromot MP 400
Питание	220-240 V, 50/60 Hz
Мощность	100 Вт
Скорость вращения	25 000 об/мин
Диаметр хвостовика инструмента	До 3,2 мм
Высота инструмента	40 мм
Размеры (Д × Ш × В)	340 × 100 × 100 мм
Вес	0,8 кг
Уровень шума	104 дБ(А)
Основные функции	Профилирование, пазование, снятие фаски, обрезка, распиловка деревянных деталей
Регулировка по высоте	Градуированное колесико с 1 мм за оборот (0,05 мм на деление)
Продольный упор	Регулируется с обеих сторон фрезы
Упорный угольник	Устанавливается в паз, свободное перемещение
Прозрачная защита	Регулируется по высоте, также служит прижимом заготовки
Пылеудаление	Встроенный резиновый патрубок пылеудаления
Средства безопасности	Рекомендуются защитные очки, респиратор, наушники
Обслуживание	Очистка после каждого использования пылесосом или мягкой тканью
Запасные части	Доступны оригинальные запчасти PROXXON
Общая информация	Инструкция по эксплуатации на 56 страницах на французском языке

Часто задаваемые вопросы - Micromot MP 400 PROXXON

Как отрегулировать высоту фрезы?

Поверните градуированное колесико (илл.4): вращение вправо поднимает инструмент, влево опускает. Полный оборот соответствует 1 мм, одно деление - 0,05 мм. Для оптимальной точности установите ноль градуированного кольца, когда инструмент едва касается детали.

Как заменить профилирующий инструмент?

Отключите прибор. Используйте прилагаемый гаечный ключ для удержания вала и ослабления контргайки. Снимите изношенный инструмент, вставьте цанговый зажим, соответствующий диаметру хвостовика, затем затяните контргайку.

Какой тип пылесоса использовать?

Подключите обычный пылесос к резиновому патрубку пылеудаления (илл.2b). PROXXON рекомендует CW-matic, который автоматически включается при запуске фрезера.

Какова максимальная скорость вращения?

Рабочая скорость фиксирована на уровне 25 000 об/мин. Профилирующий инструмент должен быть рассчитан на эту скорость.

Как закрепить станок на верстаке?

Используйте подходящие винты в отверстиях в основании корпуса (илл.2). Закрепите фрезер на прочной деревянной плите, которая фиксируется на верстаке струбцинами.

Какова рекомендуемая максимальная глубина прохода?

Глубина стружки не должна превышать 1 мм. Для более глубоких профилей выполняйте несколько проходов, постепенно регулируя упор или высоту инструмента.

Как использовать продольный упор?

Ослабьте колесико упора, установите нужное расстояние от фрезы, затем затяните. Упор может быть установлен с любой стороны стола для адаптации к различной ширине заготовки (илл.5).

Как обслуживать станок?

Фрезер не требует специального обслуживания. Очищайте его после каждого использования пылесосом или мягкой тканью. Всегда используйте систему пылеудаления.

Какие средства защиты носить?

Всегда носите защитные очки. Используйте респиратор при работе с образованием пыли и наушники из-за уровня шума 104 дБ(А).

Как отрегулировать упорный угольник?

Упорный угольник устанавливается в предназначенный для этого паз. Ослабьте винт с накаткой и сдвиньте угольник в нужное положение, затем затяните. При необходимости поверните пластиковый элемент для регулировки угла.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Micromot MP 400 PROXXON

При чтении руководства по эксплуатации просьбаоткрыватьстраницысрисунками.

RUSS 50

Переводоригинальногоруководствапо эксплуатации Профилировочный станок MICROMP400

Уважаемыйпокупатель!

Использованиенастоящегоруководства

• облегчит Вамзнакомствосустройствомстанка,
• поможет избежать неполадок в работе, вызванныхнеквалифицированнымобслуживанием,и
  •увеличитсрокслужбы Вашегостанка.

Всегда держите это руководство под рукой. Кработенаэтомстанкеприступайтетолькопосле подробногоознакомленияснастоящимруководством по эксплуатации и при соблюдении требованийэтогоруководства.

ФирмаPROXXONненесетответственностиза безопаснуюработустанкавслучаях:

-использованиястанканепоегообычномуна- значению;
-использованиястанкадляцелей,неупомянутых вруководстве;
- несоблюденияуказанийпобезопасности.

Ваше право на претензии по гарантии аннулируетсявслучаях:

• несоблюденияправилэксплуатации;
• неквалифицированноготехническогообслуживания.

Вцеляхобеспечениясобственнойбезопасности обязательнособлюдайтеуказанияпобезопасности.

ИспользуйтетолькооригинальныезапчастифирмыPROXXON.Мьюставляемзасобойправона дальнейшиеусовершенствованияизделиясучетом требованийтехническогопрогресса.Желаем Вам больших успехов при работе на этом станке.

Указанияпобезопасности:

Надевайтесредстваиндивидуальнойзащиты всегдаработайтевзащитныхочках.

Ношениесредствиндивидуальнойзащиты,таких какпылезащитнаямаска,защитнаяобувьснескользящейподошвой,каскаилипротивошумные наушники–взависимостиоттипаиприменения электрическогостанка–снижаетрископучения травм.Привыполненииработ,сопровождающихся образованиемпыли,надевайтереспиратор.

Если предусмотрена установка устройств для отсосаилиулавливанияпыли, удостоверьтесь, чтоониподключеныиприменяютсяправильно.

Применение таких устройств позволяет снизить опасность, связаннуюснакоплениемпыли.

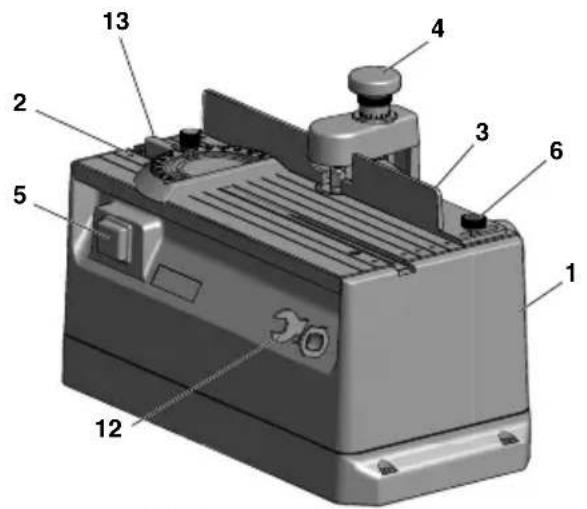

Общийвид(рис.1):

1Корпус
2.Стол
3 y pop
4. Маховичокдлярегулировкивысотыпрофилирующегоинструмента
5.Выключательдвухпозиционный
6.Винтстопорныйдляупора
Жожухзащитный
8.Винтстопорныйдлязащитногокожухаинструмента
9. Инструментпрофилирующий
10. К репежныеотверстия
11. Патрубок всасывающий
12. Держательключа
13. У поругловой
14. К абельсетевой

Описаниестанка:

Дляпрофилирования,прорезанияпазов,обрезки кромок, вырезания и т.д. и т.п. На Вашем станке МР300возможна,например,точнаяобработка кромокипродольныхраспилов,например,для дверей,заслонокикорпусныхдеталей.

Профилировочныйинструментвыполненсвозможностьюрегулировкиповысоте: Нанаправляющейвформеласточкинахвостапри помощимаховичкасосошкалойможноточноотрегулироватьположениекареткисунифицированным узломпривода(одиноборотсоответствует1мм разности по высоте, т.е. одно деление шкалы соответствует 0,05 мм). Таким образом, в процессе работы, принеобходимости, можномедленноис большойточностью «приблизиться» ктребуемой глубинепрофиля. Шпиндельизготовленпрецизионнымметодомисмонтированнадвухшарико-подшипниках.

Возможнарегулировкаположенияпрозрачногозащитногокожухаповысоте,и,вместестем,можно пригнатьегопотолщинедетали;крометого,оно служитвкачествеприжима.

Дополнительнуюгибкость обеспечиваютугловой упорипродольныйупор. Продольныйупорможет

применятьсянарабочемстолесобеихсторонпро- филировочногоинструмента.Всвязисэтимвоз- можна обработка заготовок с разными размерами ширинывдостаточнобольшомдиапазоне. Этоидеальноподходитдляобработкинесколько болееширокихпланокидосок.

Объемпоставки:

1шт.Станокпрофилировочный

2шт.Ключгаечный

1шт.Патрубоквсасывающий

1шт.Упоргловой

Зшт.Зажимныецанги

Техническиеданные:

Напряжение:220-240В,50Гц,\~

Мощность: 100 Вт / 10 мин.

Рабочаячастотавращения:25000/мин

Габариты: 340 x 160 x 180 мм

Масса:прибл.2,6кг

Диаметрхвостовика

инструмента:до3,2мм

Уровеньзвуковой мощности:104дБ(А)

Высота/толщиназаготовки:40мм

Вовремяработыпросьбаобязательно пользоватьсяпротивошумныминаушниками!

Только для эксплуатации в сухих помещениях.

Утилизацияустройствавместесбытовыми отходаминедопускается!

Обслуживание:

Передначаломработы:

Закреплениепрофилировочногостанка:

(См.такжерис.2)

Передначаломработызакрепитепрофилировочныйстанокнапрочнойдеревяннойплитеприпомощишурупов.

Отверстияимеютсявднищекорпуса.Затемдеревяннуюплитуможнозафиксироватьнастолепри помощидвухструбцин.

Подключениепылесоса(рис.2b):

Внимание!

Подключитеустройстводляотсосапыли!

Рекомендуется всегда работать с включенным устройствомдляотсасыванияпыли.

Вставьтевсасывающийшланг1пылесосавприсоединительныйпатрубок2.

Установкаисменапрофилировочногоинструмента:

Внимание!

Привсехописываемыхдалееработахцелесообразно регулируемый по высоте защитный кожух полностьюсдвинутьвверх(см.рис.1,поз.7).Вынутьсетевойштепсельизрозетки!

Установкапрофилирующегоинструмента:

Внимание!

Удостоверьтесь, чтопрофилирующийинструмент пригоден для работы с частотой вращения до 25000 оборотоввминуту.

1. При помощи прилагаемого гаечного ключа с открытымзевомудерживатьрабочийвал1(см. рис.3а), другимключомотвернутьнакидную гайку2иснятьее.
2. Вставить в отверстие вала подходящую за- жимнуюцангуиснованавернутьнакидную гайку,нонезатягиватье!
3. Установить подходящий профилирующий инструмент4(рис.3b).
4. Затянуть накидную гайку, как показано на рис. 3b.

Сменаинструмента:

1. Какпоказанонарис.3b,ослабитьнакидную гайку,нополностьюееенеотвинчивать.
2. Снятьпрофилирующийинструмент4.
3. Смонтироватьновыйпрофилирующийинструмент.
4. Накидную гайку снова затянуть до отказа.

Внимание!

Просьбаучитывать,чтодиаметрхвостовикавсегадолженсоответствоватьвнутреннемудиаметру зажимных цанг. Если необходимо заменить зажимнуюцангупопричиненесоответствия,действуйтетак,какописановпункте«Установкапрофилировочногоинструмента».

Устройстворегулировкиповысоте

Передначаломпроцессапрофилированиянеобходимонастроитьвысотупрофилирующегоинструмента. Дляэтоговращайтемаховичок1 (рис.4).

Вращениевправо: профилирующийинструментперемещаетсявверх, вращениевлево: профилирующийинструментперемещаетсявниз.

Чтобы добиться точной требуемей глубины обрабатываемого Вамипрофиля, лимбсошкалой можноустановитьна0:

1. При помощи маховичка 1 установить профилирующийинструментнавысоту,прикоторойон непосредственноещенесоприкасаетсясзаготовкой.
2. Удерживатьмаховичокнеподвижнымиповернутьнулевуюотметкуналимбешкалыдосовпадениясмаркировкойназащитномкожухе профилирующегоинструмента. Теперьприпомощимаховичкасучетомчисловыхзначений налимбешкалыможнонастроить требуемуюглубинупрофиля.

Просьбаучитыватьследующее: Полныйоборот маховичкасоответствуетдлинеперемещения1 мм, поворотнаодноделениешкалысоответствуетперемещениюповысотена0,2мм!

Регулировкапродольногоупора(рис.5и6):

Вположении, показанномнарис.5а, упорпригодендлявыполненияфасокилипрорезанияпазов вторцовыхповерхностяхпланок.

1. Ослабить винт с накатанной головкой (1)
2. Посредствомвращения продольногоупора2 установить необходимое расстояние.
3. Винт с накатанной головкой снова затянуть до отказа.
   Еслинеобходимопрорезатьпазыливыполнить аналогичныееработынаповерхностях,например, несколькоболееширокихпланокилидосок,можнотажжесмонтироватьпродольныйупорвположении,показанномнарис.5b.

Чтобыпереставитьпродольныйупор,выполните следующее:

Внимание!

При необходимости следует удалить защитный кожух(поз.3,рис.6). Для этогоослабитьвинт4снакатанной головкой и снять защитный кожух, стягиваяеговверх.

При последующей повторной установке защитного кожуха следить за тем, чтобы четырехгранная гайкасноваправильновошлавнаправляющуюалюминиевогопрофиляиприпомощиподпружиненного шестигранника на кожухе фрезы правильно "состыковалась" сголовкойшпинделясвнутренним шестигранникомнарабочемстолепрофилировочногостанка.

1. Полностью вывернуть винт с накатанной головкойивинтсвнутреннимшестигранником1 и2(рис.6)иудалитьихвместессоответствующимишайбамиивтулкой.
2. Примерноопределитьрасстояние допрофилирующегоинструмента, затемпродольныйупор может быть ввинчен в подходящие резьбовые отверстияврабочемстоле, какпоказанодля поз.3. УчитыватьвтулкуишайбуВинтсанакатаннойголовкойсначалатугонезатягивать.
3. Теперьможновыполнять тонкую регулировку, какужеописановышевпункте «Регулировка продольногоупора».

Угловойупор(рис.1,поз.13):

Угловойупорможетбытьвставленвпредусмотренныйдляэтогопаз,вкоторомупорможнопередвигатьвобоихнаправлениях.Длярегулировки необходимо отвернуть гайку с накаткой и повернутьыпластмассовуюдеталь.

РаботаспрофилирующиминструментомMicro:

Внимание!

Просьбаприработевсегданадеватьпртивошумныенаушники!

Внимание!

Никогда не работать без защитного кожуха (поз. 7, рис.1)!

Защитный кожух должен быть отрегулирован так, чтобыюнплотнозакрывалфрезунадзаготовкой. Припрофилированиизаготовоквысотойилиши- ринойболее5ммбудьтеособенновнимательны.

Нивкоемслучаенеприкасайтеськвращающему- сяинструменту!

Допускаетсяобработказаготовоктолькотакой длиныиширины(макс.200ммх500мм), чтобы заготовкуможнобылоположитьнарабочийстолс обеспечениемнадежнойопорывозможности правильнонаправлятьзаготовку. Максимальная толщинаснимаемойстружкинедолжнапревышать1мм.

Дляизготовленияпрофилязаготовкуотпускают, чтобы она скользила по упору так, как показано нарис.7икакужебылопредставленонарис.5.

Необходимоследить, чтобы подачапрофилирующегоинструментанаглубину(а, следовательно, съемматериала)искорость подачинебылислишкомвелики.

Слишкомбольшойсъемматериалаислишкомвы- сокаяскоростьподачиприводиткнеудовлетвори- тельнымрезультатамфрезерованияиненужной нагрузке механических компонентов станка!

Лучше выполняйте больше рабочих проходов и чаще регулируйтеупори, соответственно, высоту профилирующегоинструмента.

Внимание!

Рекомендуется всегда работать с включенным устройствомдляотсасыванияпыли.Дляэтогона заднейсторонестанкаимеетсярезиновыйпатрубокдляотсосапыли..Кнемуможностроибез проблемподключитьпылесос.

Совет:

ПрииспользованиипылесосаCW-maticсфирмыProххопотпадаетнеобходимостьвобременительном включении/выключениивручную.ПылесосCW-maticоснащенавтоматическойсистемойуправления,онвключаетсяиливыключаетсяавтоматическипривключенииили,соответственно,выключенииэлектроинструмента.

Уход и техническое обслуживание:

Внимание!

Принеобходимостизаменынеисправныхдеталей обращайтесьтолькокспециалисту.

Внимание!

Передпроведениемремонтныхилирегулировочныхработобязательновынутьсетевойштепсель изрозетки!

Профилировочный станокпочтинетребуеттехническогообслуживания. Однакодляобеспечения длительного срокаслужбыстанка Выдолжны послекаждого использования очищатьегоприпомощипылесосаилимягкой тряпки. Просьбавсегда использоватьотсасывающее устройство.

Утилизация:

Утилизациястанкавместесбытовымиотходами недопускается!Станоксодержитматериалы, подлежащие вторичной переработке. Если у Вас возникнутвопросы, касающиесяданногоаспекта, просимобращатьсякместнымпредприятиям, специализирующимсянаутилизациоотходов, илив другиекоммунальныеслужбысоответствующего профиля.

Декларацияосоответствии требованиямЕС

Наименованиеиадресизготовителя:

PROXXONS.A.

6-10, Härebierg

L-6868Wecker

Наименованиеустройства:

Профилировочныйстанок

MICROMP400

№артикула:27050

Настоящиммызаявляем, чтоуказанныеизделия соответствуюттребованиямследующихДиректив ЕС:

ДирективаEC2004/108/EGпоэлектромагнитной совместимости

Применяемые нормы: DIN EN 55014-1 / 02.2010

DINEN55014-2/06.2009

DINEN61000-3-2/03.2010

DINEN61000-3-3/06.2009

ДирективаEC2006/42/EGпомашиностроению

Применяемые нормы: DIN EN 61029-1 / 01.2010

12.03.2012

Дипл.инж.ЙоргВагнер

PROXXONS.A.

Секторбезопасностиоборудования

Лицом,уполномоченнымсогласноДокументации

ЕС,являетсялицо,подписавшеедокумент

Ersatzteilliste:
