| Producttype | Slijper (Langhalsslijper) |
| Merk | PROXXON |
| Model | Micromot LHW 28547 |
| Lengte | 250 mm |
| Schijfdiameter | 50 mm |
| Gewicht | Ongeveer 700 g |
| Voeding | 230 V, 50/60 Hz |
| Vermogen | 100 Watt |
| Onbelast toerental | 15.000 tpm |
| Geluidsemissie | ≤ 78 dB(A) |
| Trilling aan handvat | ≤ 2,5 m/s² |
| Hoofdfuncties | Slijpen, schuren, doorslijpen, ontbramen, ruwbewerken, scherpen, verf verwijderen, roest verwijderen, slijpen |
| Bewerkbare materialen | Staal, non-ferrometalen, glas, hout, keramiek, kunststof |
| Beschermingsklasse | II (dubbele isolatie) |
| Beschermkap | Verstelbaar (schroef losdraaien, draaien, aandraaien) |
| Onderhoud en reiniging | Reinig na elk gebruik met een zachte doek of penseel; gebruik milde zeep; vermijd oplosmiddelen en alcohol; reinig ventilatieopeningen |
| Veiligheid | Draag verplicht een veiligheidsbril, stofmasker; gebruik beschermkap; gebruik nooit beschadigd gereedschap; ontkoppel voor onderhoud |
| Reserveonderdelen | Gebruik alleen originele PROXXON-onderdelen; netsnoer alleen vervangen door de klantenservice of een gekwalificeerde professional |
| Repareerbaarheid | Reparaties uitsluitend door gekwalificeerd personeel; neem contact op met de verkoper voor garantieclaims |
| Meegeleverde accessoires | Lamellenschijf (K100), korund schuurschijf (K60), geweven doorslijpschijf |
| Algemene informatie | Alleen gebruiken op droge plaatsen; niet bij het huishoudelijk afval; CE-conformiteitsverklaring |
Veelgestelde vragen - Micromot LHW 28547 PROXXON
Gebruikersvragen over Micromot LHW 28547 PROXXON
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Vermaler in PDF-formaat gratis! Vind uw handleiding Micromot LHW 28547 - PROXXON en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Micromot LHW 28547 van het merk PROXXON.
GEBRUIKSAANWIJZING Micromot LHW 28547 PROXXON

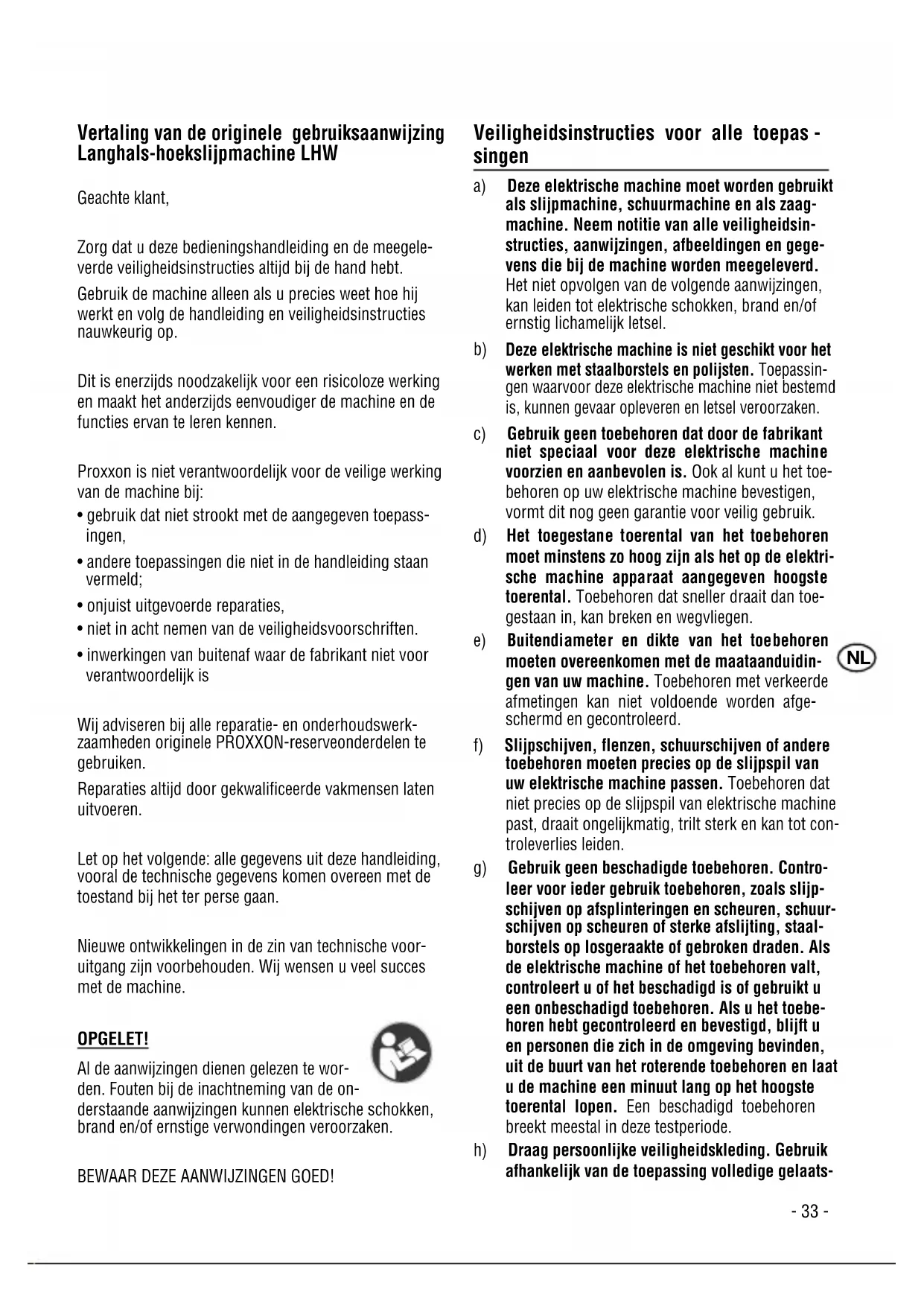

Vertaling van de originele gebruiksaanwijzing Langhals-hoekslijpmachine LHW
Geachte klant,
Zorg dat u deze bedieningshandleiding en de meegeleverde veiligheidsinstructies altijd bij de hand hebt.
Gebruik de machine alleen als u precies weet hoe hij werkt en volg de handleiding en veiligheidsinstructies nauwkeurig op.
Dit is enerzijds noodzakelijk voor een risicoloze werking en maakt het anderzijds eenvoudiger de machine en de functies ervan te leren kennen.
Proxxon is niet verantwoordelijk voor de veilige werking van de machine bij:
- gebruik dat niet strookt met de aangegeven toepassingen,
- andere toepassingen die niet in de handleiding staan vermeld;
- onjuist uitgevoerde reparaties,
- niet in acht nemen van de veiligheidsvoorschriften.
- inwerkingen van buitenaf waar de fabrikant niet voor verantwoordelijk is
Wij adviseren bij alle reparatie- en onderhoudswerkzaamheden originele PROXXON-reserveonderdelen te gebruiken.
Reparaties altijd door gekwalificeerde vakmensen laten uitvoeren.
Let op het volgende: alle gegevens uit deze handleiding, vooral de technische gegevens komen overeen met de toestand bij het ter perse gaan.
Nieuwe ontwikkelingen in de zin van technische vooruitgang zijn voorbehouden. Wij wensen u veel succes met de machine.
OPGELET!
Al de aanwijzingen dienen gelezen te worden. Fouten bij de inachtneming van de onderstaande aanwijzingen kunnen elektrische schokken, brand en/of ernstige verwondingen veroorzaken.
BEWAAR DEZE AANWIJZINGEN GOED!
Veiligheidsinstructies voor alle toepas- singen
a) Deze elektrische machine moet worden gebruikt als slijpmachine, schuurmachine en als zaagmachine. Neem notitie van alle veiligheidsinstructies, aanwijzingen, afbeeldingen en gegevens die bij de machine worden meegeleverd. Het niet opvolgen van de volgende aanwijzingen, kan leiden tot elektrische schokken, brand en/of ernstig lichamelijk letsel.
b) Deze elektrische machine is niet geschikt voor het werken met staalborstels en polijsten. Toepassingen waarvoor deze elektrische machine niet bestemd is, kunnen gevaar opleveren en letsel veroorzaken.
c) Gebruik geen toebehoren dat door de fabrikant niet speciaal voor deze elektrische machine voorzien en aanbevolen is. Ook al kunt u het toebehoren op uw elektrische machine bevestigen, vormt dit nog geen garantie voor veilig gebruik.
d) Het toegestane toerental van het toebehoren moet minstens zo hoog zijn als het op de elektrische machine apparaat aangegeven hoogste toerental. Toebehoren dat sneller draait dan toegestaan in, kan breken en wegvliegen.
e) Buitendiameter en dikte van het toebehoren moeten overeenkomen met de maataanduidingen van uw machine. Toebehoren met verkeerde afmetingen kan niet voldoende worden afgeschermd en gecontroleerd.
f) Slijpschijven, flenzen, schuurschijven of andere toebehoren moeten precies op de slijpspil van uw elektrische machine passen. Toebehoren dat niet precies op de slijpspil van elektrische machine past, draait ongelijkmatig, trilt sterk en kan tot controleverlies leiden.
g) Gebruik geen beschadigde toebehoren. Controleer voor ieder gebruik toebehoren, zoals slijpschijven op afsplinteringen en scheuren, schuurschijven op scheuren of sterke afslijting, staalborstels op losgeraakte of gebroken draden. Als de elektrische machine of het toebehoren valt, controleert u of het beschadigd is of gebruikt u een onbeschadigd toebehoren. Als u het toebehoren hebt gecontroleerd en bevestigd, blijft u en personen die zich in de omgeving bevinden, uit de buurt van het roterende toebehoren en laat u de machine een minuut lang op het hoogste toerental lopen. Een beschadigd toebehoren breekt meestal in deze testperiode.
h) Draag persoonlijke veiligheidskleding. Gebruik afhankelijk van de toepassing volledige gelaats-
bescherming, oogbescherming of veiligheidsbril. Indien nodig draagt u een stofmasker, gehoorbescherming, veiligheidshandschoenen of een speciaal schort om u te beschermen tegen kleine slijp- en materiaaldeeltjes. De ogen moeten tegen rondvliegende vreemde deeltjes, die bij verschillende toepassingen vrijkomen, beschermd worden. Stof- of ademhalingsmaskers moeten de bij de toepassing ontstane stof filteren. Als u langdurig aan harde geluiden wordt blootgesteld, kan dit leiden tot gehoorverlies.
i) Let erop dat andere personen op veilige afstand van uw werkgebied blijven. Ieder die het werkgebied betreedt, moet persoonlijke veiligheidskleding dragen. Afgebroken stukken van het werkstuk of van het toebehoren kunnen wegvliegen en ook letsel buiten het directe werkgebied veroorzaken.
j) Houd de machine alleen vast aan de geïsoleerde grijpvlakken als u werkzaamheden uitvoert waarbij het toebehoren verborgen stroomleidingen of de eigen netkabel kan raken. Het contact met een leiding die onder spanning staat kan ook metalen machineonderdelen onder spanning zetten en tot elektrische schokken leiden.
k) Houd de netkabel uit de buurt van een draaiend toebehoren. Als u de controle over de machine verliest, kan de netkabel worden doorgesneden of meegetrokken en kan uw hand of arm in contact komen met het draaiende toebehoren.
I) Leg de elektrische machine nooit weg, voordat het hulpstuk helemaal tot stilstand is gekomen. Het draaiende toebehoren kan in contact komen met de ondergrond waardoor u de controle over de machine kan verliezen.
m) Laat de machine niet lopen terwijl u hem draagt. Uw kleding kan door onopzettelijk contact met het draaiende toebehoren worden meegetrokken waardoor het toebehoren zich in uw lichaam zou kunnen boren.
n) Reinig de ventilatieopeningen van uw elektrische machine regelmatig. De motorventilator trekt stof in de behuizing en een sterke ophoping van metaalstof kan elektrische gevaren opleveren.
o) Gebruik de elektrische machine niet in de omgeving van brandbare materialen. Vonken kunnen deze materialen doen ontbranden.
p) Gebruik geen toebehoren dat vloeibaar koelmiddel vereist. Het gebruik van water of andere vloeibare koelmiddelen kan tot elektrische schokken leiden.
Bijzondere veiligheidsinstructies bij het slijpen en doorslijpen:
a) Gebruik uitsluitend de voor uw elektrische machine toegestane slijphulpstukken en de daarvoor bestemde beschermkappen. Slijphulpstukken die niet voor uw machine geschikt zijn, kunnen niet voldoende afgeschermd worden en zijn onveilig.
b) De beschermkap moet veilig op de machine zijn aangebracht en zo ingesteld zijn dat een zo hoog mogelijke veiligheid wordt bereikt, d.w.z. een zo klein mogelijk deel van het slijpstuk open naar de bediener wijst. De beschermkap moet de bediener beschermen tegen afgebroken stukken en onopzettelijk contact met het slijphulpstuk.
c) Slijphulpstukken mogen alleen voor de aanbevolen toepassingen worden gebruikt. Bijvoorbeeld: Gebruik de zijkanten van een doorslijpschijf nooit om te slijpen. Doorslijpschijven zijn bestemd voor het doorslijpen van materiaal met de rand van de schijf. Door zijwaartse belasting kunnen slijphulpstukken afbreken.
d) Gebruik altijd onbeschadigde spanflenzen van de juiste grootte en vorm voor de door u gekozen slijpschijf. Geschikte flenzen ondersteunen de slijpschijf en verminderen zo het gevaar van breuk van de slijpschijf. Flenzen voor doorslijpschijven kunnen verschillen van flenzen voor andere slijpschijven.
e) Gebruik geen versleten slijpschijven van grotere elektrische machines. Slijpschijven voor grotere machines zijn niet voor de hogere toerentallen van kleinere machines geconcipieerd en kunnen breken.
Andere bijzondere veiligheidsinstructies voor doorslijpen:
a) Voorkom dat de doorslijpschijf blokkeert of onderhevig is aan een te hoge drukbelasting. Voer geen overmatig diepe zaagsnede uit. Overbelasting vergt veel van uw doorslijpschijf en kan leiden tot kantelen en blokkeren en daarmee de mogelijkheid van een plotselinge terugslag of breuk van het slijphulpstuk.
b) Vermijd het gebied voor en achter de roterende doorslijpschijf. Als u de doorslijpschijf in het werkstuk van u af beweegt, kan in geval van een plotselinge terugslag de machine met de draaiende schijf versneld uw richting uit bewegen.
c) Mocht de doorslijpschijf klem raken of als u uw werk onderbreekt, schakel dan de machine uit en beweeg hem niet tot de schijf tot stilstand is
gekomen. Probeer nooit de nog lopende doorslijpschijf uit de snede te trekken, dit kan een plotselinge terugslag veroorzaken. Stel de oorzaak van het klem raken vast en hef deze op.
d) Schakel de machine niet opnieuw in zolang deze zich in het werkstuk bevindt. Laat de doorslijpschijf eerst zijn volle toerental bereiken, voordat u het doorslijpen voorzichtig voortzet. Anders kan de schijf vasthaken, uit het werkstuk springen of een plotselinge terugslag veroorzaken.
e) Ondersteun platen of grote werkstukken om het risico van een terugslag door een vastgeklemde doorslijpschijf te verminderen. Grote werkstukken kunnen onder uw eigen gewicht doorbuigen. Het werkstuk moet aan weerszijden van de schijf ondersteund worden, zowel in de omgeving van de zaagsnede als aan de rand.
f) Wees bijzonder voorzichtig bij „gleufsneden“ in bestaande muren of andere onoverzichtelijke gebieden. De ingestoken doorslijpschijf kan bij zagen in gas- of waterleidingen, elektrische leidingen of andere voorwerpen een plotselinge terugslag veroorzaken.
Bijzondere veiligheidsinstructies voor schuren:
a) Gebruik geen te grote schuurbladen, maar neem de voorschriften van de fabrikant in acht met betrekking tot de maten van het schuurblad. Schuurbladen die over de slijpschijf uitsteken, kunnen letsel veroorzaken en tot blokkeren of scheuren van de schuurbladen of tot een plotselinge terugslag leiden.
Alleen voor toepassing in droge ruimtes
Beveiligingsklasse II apparat
Gelieve niet met het Huisvuil mee te geven.
Draag een beschermbril!
Beschrijving van de machine
De gebruiker die vaak met zijn langhals-hoekslijpmachine in nauwe ruimtes bezig is, zal de machine extra waarderen. Slanke vorm, robuuste kracht en een uitgebreid assortiment aan toebehoren maken de LHW tot de ideale machine voor het ontbramen, voorschaven, fijn-slijpen, afronden, verf afschuren, ontroesten, doorzagen van kleine onderdelen en het scherpen van gereedschap. Veel materialen kunnen met de LHW probleem-
loos worden bewerkt, bijvoorbeeld staal, NE-metalen, glas, hout en keramiek. Uitstekend geschikt voor modelbouw, het vervaardigen van gereedschap en mallen, maar ook bijvoorbeeld in de autobranche voor de reparatie van voertuigen.
De geleiding gebeurt via een nauwkeurig, dubbel kogelgelagerd kegeltandwiel. Aangedreven door een draai-momentsterke speciale moto die tegen oververhitting gedwongen gekoeld wordt. Meegeleverd worden een slijpschijf van korund (K60), een lamellenslijpschijf (K100) en een met stof versterkte zaagschijf.
Legenda
- Blokkeerknop
- AAN-UIT-schakelaar
- Ophangbeugel
- Aansluitkabel met netstekker
- Beschermkap
- Slijpschijf
Technische specificaties
| Motor: | |
| Voltage | 230 V, 50/60 Hz |
| Vermogen | 100 watt |
| Apparaat: | |
| Toerental | 15000/min |
| Schijfdiameter | 50 mm |
| Lengte | 250 mm |
| Gewicht | ca. 700 g |
| Geluidsniveau | ≤ 78 dB (A) |
| Trilling handvat | ≤ 2,5 m/s ^2 |
Geluids-/trillingsinformatie
De gegevens over trilling en geluidsemissie zijn in overeenstemming met de gestandaardiseerde en normatief voorgeschreven meetmethode vastgesteld en kunnen in vergelijking met elektrische apparaten en machines bij elkaar worden genomen.
Met deze waarden kan een voorlopige beoordeling van de belastingen door trilling en geluidsemissies worden gemaakt.
WAARSCHUWING!
Afhankelijk van de bedrijfsvoorwaarden tijdens de werking van de machine kunnen de werkelijk optredende emissies afwijken van de bovengenoemde waarden!
Bedenk dat de trilling en de geluidsemissie afhankelijk van de gebruiksvoorwaarden van de machine kunnen afwijken van de in deze handleiding genoemde handleiding. Slecht onderhouden machines, ongeschikte werkmethodes, verschillende werkstukken, te hoge voortstuwing of ongeschikte werkstukken of materialen of een niet geschikt hulpstuk kunnen de trillingsbelasting en de geluidsemissie over de hele periode aanzienlijk verhogen.
Voor een exacte inschatting van daadwerkelijke slinger- en geluidsbelasting moeten ook de tijden in aanmerking worden genomen waarin het apparaat wordt uitgeschakeld of weliswaar nog loopt maar niet meer in gebruik is. Dit kan de slinger- en geluidsbelasting over de hele periode aanzienlijk beperken
WAARSCHUWING:
- Zorg ervoor dat uw machine regelmatig en goed wordt onderhouden
- Zet de machine onmiddellijk stop als er zich buiten- sporig veel trillingen voordoen!
- Een ongeschikt hulpstuk kan overmatige trillingen of geruis veroorzaken. Gebruik uitsluitend geschikte hulpstukken!
- Neem voldoende pauzes bij het werken met de machine!
Inbedrijfname en bediening
Algemeen over de omgang met de machine:
LET OP!
- Niet met beschadigd of versleten gereedschap werken! Let erop dat het gereedschap in goede staat is. Beschadigd of versleten gereedschap kan breken en zo tot lichamelijk letsel leiden.
- Nooit de blokkeerknop indrukken, als het hulpstuk nog draait.
-
Let op: Het gebruikte gereedschap mag een diameter van maximaal 50 mm hebben!
-
Verzeker u ervan dat het toegestane hoogste toerental van het gereedschap het toerental van de machine niet onderschrijdt. Bij overschrijden van het toegestane maximale toerental kan het gereedschap breken. Rondvliegende onderdelen kunnen schade en lichamelijk letsel veroorzaken
- Niet zonder stofmasker en veiligheidsbril werken. Veel stofsoorten zijn slecht voor de gezondheid! Asbesthoudende materialen mogen niet worden bewerkt!
- Niet met beschadigde hulpstukken werken!
- Zorg ervoor dat het werkstuk veilig is vastgemaakt! Losse werkstukken moeten in een geschikte inrichting worden gespannen. Zo wordt voorkomen dat het werkstuk losschiet.
- Niet de hoogte van de aandrukkracht, maar het juiste en gelijkmatige toerental geeft een hoog slijpvermo-gen! Hoge aandrukkracht moet worden vermeden: het belast de machine en kan zelfs tot beschadiging van het gereedschap leiden!
- Machine zo houden dat de ventilatieopening niet wordt afgesloten. Bij oververhitting de machine altijd uit-schakelen en laten afkoelen.
- Zaagschijf niet voor schaven gebruiken. Breukrisico!
- Werk alleen met een goed ingestelde veiligheidskap!
- Let er bij het bewaren van gereedschap op dat dit goed tegen beschadigen is beschermd.
Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
Slijpschijf vervangen
Uw langhalshoekslijpmachine LHW wordt bedrijfsklaar geleverd.
Een lamellenslijpmachine is voorgemonteerd met korrel 100 en 50 mm diameter, ideaal voor het slijpen en gladmaken van temperijzer, grijs gietijzer, roestvrij staal, staal, NE-metaal, hout en kunststof.
Voor het voorschaven, slijpen, scherpen en ontroesten van metaal of NE-metaal is de meegeleverde korund slijpschijf ideaal, voor het doorzagen van staal, NE-metaal, kunststof of hout gebruikt u de korundgebonden zaagschijf.
Daarnaast hebben wij in ons uitgebreide toebehorenassortiment een groot aantal probleemoplossingen.
- Blokkeerknop 1 (fig. 2) indrukken.
- Bevestigingsschroef 4 met een binnenzeskantsleutel 5 ronddraaien tot de blokkeerknop vastklikt.
- Bevestigingsschroef 4 losdraaien, centreerschijf 3 en slijpschijf 2 verwijderen.
- Nieuwe slijpschijf monteren.
- Blokkeerknop 1 indrukken en bevestigingsschroef 4 vastdraaien.
Eerst de stekker uit het stopcontact trekken.
- Bevestigingsschroeven 1 (fig. 3) losdraaien en de beschermkap in de gewenste richting verdraaien.
- Bevestigingsschroef weer vastzetten.
Werken met het apparaat
- Apparaat met schakelaar 3 (fig. 1) aanzetten.
TIP!
Gebruik niet teveel aandrukkracht. Alleen een juist en constant toerental zorgt voor een hoge slijpprestatie.
Het beste resultaat bij het voorslijpen wordt bereikt indien u de slijpschijf onder een hoek van 30° tot 40° t.o.v. het slijpvlak houdt en gelijkmatig over het werkstuk heen en weer beweegt.
Bij doorslijpwerk de slijpschijf t.o.v. het snijvlak niet kantelen.
ATTENTIE!
Slijpschijf niet voor het voorbewerken gebruiken. Breukgevaar!
ATTENTIE!
Bij oververhitting het apparaat absoluut uitschakelen en laten afkoelen.
Onderhoud, reiniging en verzorging
LET OP!
Altijd de stekker uittrekken voor het instellen, onderhoud plegen en repareren!
OPMERKING!
ledere machine wordt bij het werken met hout verontreinigd door stof. Daarom is regelmatig reinigen beslist noodzakelijk. De machine dient na ieder gebruik met een zachte doek of een penseel gereinigd te worden om een zo lang mogelijke levensduur te garanderen.
Daarbij mag milde zeep of een ander geschikt reinigingsmiddel worden gebruikt. Oplosmiddel- of alcoholhoudende reinigingsmiddelen (bijv. benzine, reinigingsalcohol, etc.) moeten worden vermeden, omdat deze de deklaag van de kunststofbehuizing kunnen aantasten.
Zorg ervoor dat de openingen die noodzakelijk zijn voor de koeling van de motor steeds vrij van stof en vuil zijn.
Toebehoren
Voor meer informatie over de toebehoren dient u de garantieaanwijzingen uit onze machinecatalogus aan te vragen via het op de laatste pagina aangegeven adres.
Let vooral op het volgende:
Proxxon-gereedschap is ontwikkeld voor het werken met onze machines en is daarom optimaal voor gebruik hiermee geschikt.
Wij stellen ons niet verantwoordelijk voor het gebruik van gereedschap van andere fabrikanten voor een veilige en correcte werking van onze machines!
Serviceaanwijzing
Let op het volgende: de netkabel mag alleen worden vervangen door onze Proxxon-serviceafdeling of een gekwalificeerde vakman.
Afval afvoeren
Voer het toestel niet via de huisafval af! Het toestel omvat grondstoffen die recyclet kunnen worden. Bij vragen hieromtrent richt u zich alstublieft aan uw plaatselijk afvalbedrijf of aan andere passende gemeentelijke voorzieningen.
EG-conformiteitsverklaring
Naam en adres van de fabrikant:
PROXXON S.A.
6-10, Härebierg
L-6868 Wecker
Productaanduiding: LHW
Artikelnr.: 28547
Wij verklaren alleen verantwoordelijk te zijn dat dit product met de volgende richtlijnen en normatieve documenten overeenstemt:
EU-EMC-richtlijn 2014/30/EG
EN 55014-1:2017/A11:2020
EN 55014-2:2015
EN 61000-3-2: 2019
EN 61000-3-3: 2013/A1:2019
EU-machinerichtlijn 2006/42/EG
EN 62841-1:2015
EN 62841-2-4:2014/AC:2015
Datum: 11.08.2020
Ressort toestelveiligheid
De gevolmachtigde van de CE-documentatie is dezelfde persoon als de ondergetekende.
Alle PROXXON-producten worden na de productie zorgvuldig getest. Mocht er toch een defect optreden, dan kunt u contact opnemen met de leverancier van wie u het product hebt gekocht. Alleen de leverancier is voor de afwikkeling van alle wettelijke garantieclaims die uitsluitend materiële of fabricagefouten betreffen, verantwoordelijk.
Ondeskundig gebruik zoals overbelasting, beschadiging door inwerking van vreemde stoffen en normale slijtage zijn uitgesloten van de garantie.
Verdere aanwijzingen over het thema "Service en reserveonderdelen" vindt u op www.proxxon.com.
