| Typ výrobku | Bruska (Úhlová bruska s dlouhým krkem) |
| Značka | PROXXON |
| Model | Micromot LHW 28547 |
| Délka | 250 mm |
| Průměr kotouče | 50 mm |
| Hmotnost | Přibližně 700 g |
| Napájení | 230 V, 50/60 Hz |
| Výkon | 100 W |
| Otáčky naprázdno | 15 000 ot/min |
| Hladina hluku | ≤ 78 dB(A) |
| Vibrace na rukojeti | ≤ 2,5 m/s² |
| Hlavní funkce | Broušení, broušení papírem, řezání, odhrotování, hrubování, ostření, odstraňování barev, odrezování, broušení do ostří |
| Obráběné materiály | Ocel, neželezné kovy, sklo, dřevo, keramika, plast |
| Třída ochrany | II (dvojitá izolace) |
| Ochranný kryt | Nastavitelný (povolte šroub, otočte, utáhněte) |
| Údržba a čištění | Po každém použití očistěte měkkým hadříkem nebo štětcem; použijte jemné mýdlo; vyhněte se rozpouštědlům a alkoholu; čistěte větrací otvory |
| Bezpečnost | Povinné nošení ochranných brýlí, protiprachové masky; používejte ochranný kryt; nikdy nepoužívejte poškozené nářadí; před údržbou odpojte od sítě |
| Náhradní díly | Používejte pouze originální náhradní díly PROXXON; napájecí kabel smí vyměnit pouze servis nebo kvalifikovaný odborník |
| Opravitelnost | Opravy smí provádět pouze kvalifikovaný personál; pro reklamace v záruce kontaktujte prodejce |
| Dodávané příslušenství | Lamelový brusný kotouč (K100), korundový brusný kotouč (K60), tkaný řezný kotouč |
| Obecné informace | Používejte pouze v suchém prostředí; nevyhazujte do směsného odpadu; CE prohlášení o shodě |
Často kladené otázky - Micromot LHW 28547 PROXXON
Dotazy uživatelů ohledně Micromot LHW 28547 PROXXON
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Drtič ve formátu PDF zdarma! Najděte svůj návod Micromot LHW 28547 - PROXXON a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. Micromot LHW 28547 značky PROXXON.
NÁVOD K OBSLUZE Micromot LHW 28547 PROXXON

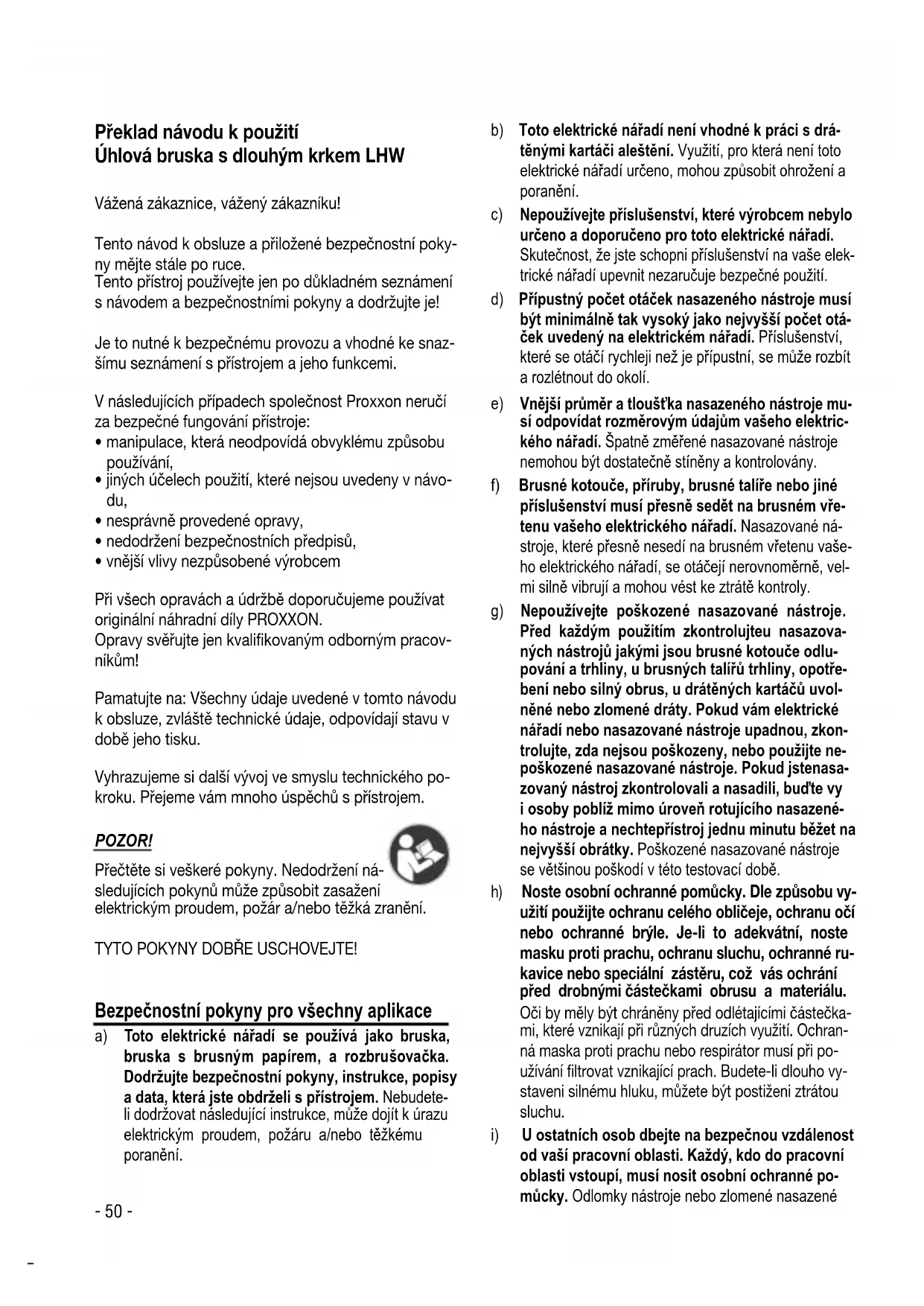

Překlad návodu k použití Úhlová bruska s dlouhým krkem LHW
Vážená zákaznice, vážený zákazníku!
Tento návod k obsluze a přiložené bezpečnostní pokyny mějte stále po ruce.
Tento přístroj používejte jen po důkladném seznámení s návodem a bezpečnostními pokyny a dodržujte je!
Je to nutné k bezpečnému provozu a vhodné ke snazšímu seznámení s přístrojem a jeho funkcemi.
V následujících případech společnost Proxxon neručí za bezpečné fungování přístroje:
- manipulace, která neodpovídá obvyklému způsobu používání,
- jiných účelech použití, které nejsou uvedeny v návo- du,
- nesprávně provedené opravy,
- nedodržení bezpečnostních předpisů,
- vnější vlivy nezpůsobené výrobcem
Při všech opravách a údržbě doporučujeme používat originální náhradní díly PROXXON.
Opravy svěřujte jen kvalifikovaným odborným pracovníkům!
Pamatujte na: Všechny údaje uvedené v tomto návodu k obsluze, zvláště technické údaje, odpovídají stavu v době jeho tisku.
Vyhrazujeme si další vývoj ve smyslu technického pokroku. Přejeme vám mnoho úspěchů s přístrojem.
POZOR!
Přečtěte si veškeré pokyny. Nedodržení následujících pokynů může způsobit zasažení elektrickým proudem, požár a/nebo těžká zranění.
Bezpečnostní pokyny pro všechny aplikace
a) Toto elektrické nářadí se používá jako bruska, bruska s brusným papírem, a rozbrušovačka. Dodržujte bezpečnostní pokyny, instrukce, popisy a data, která jste obdrželi s přístrojem. Nebudeteli dodržovat následující instrukce, může dojít k úrazu elektrickým proudem, požáru a/nebo těžkému poranění.
b) Toto elektrické nářadí není vhodné k práci s drátěnými kartáči aleštění. Využití, pro která není toto elektrické nářadí určeno, mohou způsobit ohrožení a poranění.
c) Nepoužívejte příslušenství, které výrobcem nebylo určeno a doporučeno pro toto elektrické nářadí.
Skutečnost, že jste schopni příslušenství na vaše elektrické nářadí upevnit nezaručuje bezpečné použití.
d) Přípustný počet otáček nasazeného nástroje musí být minimálně tak vysoký jako nejvyšší počet otáček uvedený na elektrickém nářadí. Příslušenství, které se otáčí rychleji než je přípustní, se může rozbít a rozlétnout do okolí.
e) Vnější průměr a tloušt'ka nasazeného nástroje musí odpovídat rozměrovým údajům vašeho elektrického nářadí. Špatně změřené nasazované nástroje nemohou být dostatečně stíněny a kontrolovány.
f) Brusné kotouče, příruby, brusné talíře nebo jiné příslušenství musí přesně sedět na brusném vřetenu vašeho elektrického nářadí. Nasazované nástroje, které přesně nesedí na brusném vřetenu vašeho elektrického nářadí, se otáčejí nerovnoměrně, velmi silně vibrují a mohou vést ke ztrátě kontroly.
g) Nepoužívejte poškozené nasazované nástroje. Před každým použitím zkontrolujteu nasazovaných nástrojů jakými jsou brusné kotouče odlupování a trhliny, u brusných talířů trhliny, opotřebení nebo silný obrus, u drátěných kartáčů uvolněné nebo zlomené dráty. Pokud vám elektrické nářadí nebo nasazované nástroje upadnou, zkontrolujte, zda nejsou poškozeny, nebo použijte nepoškozené nasazované nástroje. Pokud jstenasazovaný nástroj zkontrolovali a nasadili, bud’te vy i osoby poblíž mimo úroveň rotujícího nasazeného nástroje a nechtepřístroj jednu minutu běžet na nejvyšší obrátky. Poškozené nasazované nástroje se většinou poškodí v této testovací době.
h) Noste osobní ochranné pomůcky. Dle způsobu využití použijte ochranu celého obličeje, ochranu očí nebo ochranné brýle. Je-li to adekvátní, noste masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, což vás ochrání před drobnými částečkami obrusu a materiálu.
Oči by měly být chráněny před odlétajícími částečkami, které vznikají při různých druzích využití. Ochranná maska proti prachu nebo respirátor musí při používání filtrovat vznikající prach. Budete-li dlouho vystaveni silnému hluku, můžete být postižení ztrátou sluchu.
i) U ostatních osob dbejte na bezpečnou vzdálenost od vaší pracovní oblasti. Každý, kdo do pracovní oblasti vstoupí, musí nosit osobní ochranné pomůcky. Odlomky nástroje nebo zlomené nasazené
nástroje mohou odlétnout a způsobit poranění i mimo příslušnou pracovní oblast.
j) Přístroj držte jen za izolované rukojeti, pokud provádíte práce, při kterých může nasazený nástroj poškodit skryté elektrické vedení nebo vlastní přívod do sítě. Kontakt s vedením pod napětím může dostat pod napětí i kovové části přístroje a vést tak k úderu elektrickým proudem.
k) Přívodní kabel udržujte mimo otáčející se nasazované nástroje. Ztratíte-li kontrolu nad přístrojem, můžete přívodní kabel rozříznout nebo zachytit a vaše dlaň nebo ruka se mohou dostat do otáčejícího se nasazovaného nástroje.
I) Elektrické nářadí nikdy neodkládejte dříve, než se nasazené nářadí zcela zastaví. Otáčející se nasazovaný nástroj se může dostat do kontaktu s odkládací plochou, čímž byste mohli nad elektrickým nářadím ztratit kontrolu.
m) Přístroj nenechávejte v chodu při prénášení. Vaše oblečení může být náhodným kontaktem zachyceno otáčejícím se nasazovaným a nasazovaný nástroj může poranit vaše tělo.
n) Pravidelně čistěte větrací otvor vašeho elektrického nářadí. Ventilátor motoru vtahuje do krytu prach a silní nahromadění kovového prachu může způsobit elektrická nebezpečí.
o) Elektrické nářadí nepoužívejte v blízkosti hořlavých materiálů. Jiskry mohou tyto materiály zapálit.
p) Nepoužívejte nasazované nástroje, které vyžadují tekuté chlazení. Použití vody nebo jiných tekutých chladiv může vést k úrazu elektrickým proudem.
Zvláštní bezpečnostní pokyny k broušení a rozbrušování:
a) Používejte výhradně brusné nástroje schválené pro vaše elektrické nářadí a ochranné masky, které jsou pro tyto brusné nástroje vhodné. Brusné nástroje, které nejsou pro elektrické nářadí určeny, nemohou být dostatečně zastíněny a nejsou bezpečné.
b) Ochranný kryt musí být bezpečně připevněn na elektrické nářadí, aby bylo dosaženo nejvyšší možné bezpečnosti, tzn. nejmenší možná část brusného tělesa otevřeně ukazuje k obsluhující osobě.
Ochranný kryt má obsluhující osobu chránit před úlomky a náhodným kontaktem s brusnými tělesy.
c) Brusné nástroje smí být použity pouze pro doporučené možnosti využití. Například: Nikdy nebruste boční stranou rozbrušovacího kotouče. Rozbrušovací kotouče jsou určeny k oddělování materiálu pomocí hrany kotouče. Boční působení sil na tento brusný nástroj jej může zlomit.
d) Používejte vždy nepoškozené upínací příruby ve správné velikosti a tvaru pro vámi zvolené brusné kotouče. Vhodné příruby podepřou brusný kotouč a sníží tak nebezpečí zlomení brusného kotouče. Příruby pro rozbrušovací kotouče se mohou lišit od přírub pro ostatní brusné kotouče.
e) Nepoužívejte opotřebované brusné kotouče z většího elektrického nářadí. Brusné kotouče pro větší elektrické nářadí nejsou dimenzovány na vyšší obrátky menšího elektrického nářadí a mohou se zlomit.
Další zvláštní bezpečnostní pokyny k rozbrušování:
a) Zamezte zablokování rozbrušovacího kotouče nebo příliš vysokému přítlačnému tlaku. Neprovádějte nadměrně hluboké řezy. Přetížení rozbrušovacího kotouče zvyšuje namáhání a náchylnost ke zpříčení nebo blokování a tím i možnost zpětného rázu nebo zlomení brusného nástroje.
b) Vyhněte se oblasti před a za rotujícím rozbrušovacím kotoučem. Pokud pohybujete rozbrušovacím kotoučem v obrobku směrem od sebe, může se stát, že v případě zpětného rázu může být rotující kotouč vymrštěn přímo proti vám.
c) Pokud se brusný kotouč zpríčí nebo pokud prerušite práci, prístroj vypněte a prídžte jej v klidu, dokud se kotouč nezastaví. Nikdy se nepokoušejte, ještě běžící rozbrušovací kotouč vytáhnout z řezu, jinak může dojít ke zpětnému rázu. Zjistěte a odstraňte príčinu zpríčení.
d) Elektrické nářadí opět nezapínejte, dokud se nachází v obrobku. Rozbrušovací kotouč nejprve nechte najet na plné otáčky, než opatrně provedete řez. V opačném případě se kotouč může zaháčit, vyskočit z obrobku nebo způsobit zpětný ráz.
e) Desky nebo velké obrobky podepřete, abyste snížili riziko zpětného rázu zpříčeným rozbrušovacím kotoučem. Velké obrobky se mohou prohýbat pod vlastní vahou. Obrobek musí být podepřen na obou stranách kotouče, a to jak v blízkosti řezu tak také ne hraně.
f) Bud'te zvláště opatrní při „řezání tašek” do stávajících zdí nebo jiných nepozorovatelných oblastí. Zařezávající se rozbrušovací kotouč může při řezání do plynových nebo vodovodních trubek, elektrického vedení nebo jiných objektů způsobit zpětný ráz.
Zvláštní bezpečnostní pokyny k broušení brusným papírem:
a) Nepoužívejte nadměrně velké brusné listy, ale dodržujte údaje výrobce k velikosti brusného listu. Brusné listy, které přesahují brusný talíř, mohou vést k poraněním i k zablokování, roztržení brusných listů nebo ke zpětnému rázu.
Jen pro použití v suchých místnostech
Ochranná izolace přistoje třídy II
Pri likvidaci nevhazujte do domácího odpadu.
Používejte ochranné brýle!
Popis stroje
Uživatel, který je často se svojí úhlovou bruskou s dlouhým krkem na cestách ve stísněných prostorových poměrech, tento přístroj skutečně ocení. Štíhlý tvar, býčí síla a rozsáhlý program příslušenství činí z LHW ideální nástroj pro odhrotování, hrubé obrábění, jemné broušení, srážení hran, odstraňování barev, odrezování, oddělování malých kusů a ostření nástrojů. S LHW lze bez problémů obrábět mnoho materiálů, tak například ocel, barevné kovy, sklo, dřevo a keramiku. Nejlépe se hodí také pro výrobu modelů, nástrojů a forem, ale i například v oblasti motorových vozidel pro opravu vozidel.
Přesměrování je docíleno přesným kuželovým převodem s dvojitým kuličkovým uložením. Poháněný je speciálním motorem se silným točivým momentem, který je proti přehřátí účinně nuceně chlazený. Dodává se jeden brusný kotouč z ušlechtilého korundu (K60), jeden lamelový brusný kotouč (K100) a jeden rozbrušovací kotouč zesílený tkaninou.
Legenda
- Aretační tlačítko
- Spínač ZAP-VYP
- Třmen přístroje
- Přívodní kabel s vidlicí
- Ochranný kryt
- Brusný kotouč
Technická data
Motor:
Napětí 230 V, 50/60 Hz Výkon 100 W
Přístroj:
Otáčky 15000/min Průměr brusného kotouče 50 mm
Délka 250 mm
Hmotnost cca. 700 g
Hladina hluku ≤ 78 dB (A)
Vibrace držadla ≤ 2,5 m/s
2
Informace o hluku/vibracích
Údaje o vibraci a hlukových emisích jsou zprostředkovány v souladu se standardizovaným a normativně předepsaným procesem měření a mohou být využity pro srovnání elektrických přístrojů a nástrojů mezi sebou.
Tyto hodnoty umožňují rovněž předběžné posouzení zatížení vibracemi a emisemi hluku.
VAROVÁNÍ!
V závislosti na provozních podmínkách přístroje se mohou skutečné emise lišit od uvedených hodnot!
Mějte na paměti, že vibrate a hlukové emise mohou vznikat v závislosti na podmínkách používání nástroje, kterého se mohou lišit hodnoty uvedené v tomto návodu. Špatně udržované nástroje, nevhodné pracovní postupy, různé obrobky, příliš vysoký posuv nebo nevhodné nástroje či materiály nebo nevhodný nasazovaný nástroj mohou výrazně zvýšit zatížení vibracemi a hlukové emise po celou pracovní dobu.
Pro přesný odhad skutečného zatížení vibracemi a hlukem by měly být zohledněny i časy, ve kterých je přístroj odpojen nebo sice běží, ale ve skutečnosti se nepoužívá. To může výrazně snížit zatížení vibracemi a hlukem po celou pracovní dobu.
VAROVÁNÍ!
- Zajistěte pravidelnou a dobrou údržbu vašeho nástroje
- Při nadměrných vibracích ihned přerušte provoz nářadí!
- Nevhodný nasazovaný nástroj může způsobit nadměrné vibrate a hluk. Používejte jen vhodné nasazované nástroje!
- Při práci s přístrojem dělejte podle potřeby dostatečné přestávky!
Uvedení do provozu a obsluha
Obecně k zacházení s přístrojem:
POZOR!
- Nepracujte s poškozenými nebo opotrebenými nástavci! Dbejte na bezvadný stav nástrojů. Poškozené nebo opotrebené nástroje se mohou zlomit, a vést tak ke zranění!
- Nikdy netiskněte aretační tlačítko, když se nástavec ještě točí.
- Pamatujte na: Použitý nástavec smí mít maximální průměr 50 mm!
- Zajistěte, aby přípustné maximální otáčky nástavce nepřekročily otáčky přístroje! Při překročení přípustných maximálních otáček může dojít ke zlomení nástroje. Odlétávající díly mohou způsobit škody a vážná zranění!
- Nepracujte bez protiprachové masky a ochranných brýlí. Některé druhy prachu mají zdraví ohrožující účinek! Nesmí být obráběny materiály, obsahující azbest!
- Nepracujte s poškozenými nástroji!
- Zajistěte bezpečnou fixaci obrobku! Volné obrobky by měly být upnuty do vhodného přípravku. Zamezí se tak vylétnutí obrobku.
- Vysokého brusného výkonu nedosáhnete velkým přítlakem, ale použitím správného a rovnoměrného počtu otáček! Je nutné zabránit velkému přítlaku: Pouze zatěžuje přístroj a může dokonce způsobit poškození nástavce!
- Držte přístroj tak, aby ventilační otvory nebyly zakryté. Při přehřátí přístroj bezpodmínečně vypněte a nechte vychladnout.
- Nepoužívejte rozbrušovací kotouč k hrubému obrábění. Nebezpečí prasknutí!
- Pracujte pouze se správně nastaveným ochranným krytem!
- Při uchovávání nástavců dbejte na to, aby byly spolehlivě chráněny před poškozením!
Pokud provádíte práce, při kterých může nasazovací nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, pak držte elektronářadí na izolovaných plochách rukojeti. Při kontaktu s elektrickým vedením pod napětím se mohou pod napětím ocitnout i kovové díly nářadí, což může způsobit zásah elektrickým proudem.
Výměna brusného kotouče
Vaše úhlová bruska s dlouhým krkem LHW je v dodaném stavu připravena k provozu.
Předem namontovaný je lamelový brusný kotouč se zrnitostí 100 a průměrem 50 mm, ideální pro broušení a hlazení temperované litiny, šedé litiny, ušlechtilé oceli, oceli, barevných kovů, dřeva a plastu.
Pro hrubé obrábění, broušení, ostření a odrezování kovu nebo barevných kovů je ideálně vhodný dodaný brusný kotouč z ušlechtilého korundu, k řezání oceli, barevných kovů, plastu nebo dřeva je přiložen rozbrušovací kotouč s korundovým pojivem.
Kromě toho máme v našem obsáhlém programu příslušenství množství dalších nástrojů pro rozmanité způsoby použití.
- Zatlačit aretační tlačítko 1 (Fig. 2).
- Upevňovacím šroubem 4 točit pomocí klíče s vnitřním šestihranem 5, až pokud nezaklesne aretační tlačítko.
- Upevňovací šroub 4 vyšroubovat, středicí kroužek 3 a brusný kotouč 2 vyjmout.
- Nasadit nový brusný kotouč.
- Zatlačit aretační tlačitko 1 a upevňovací šroub 4 dotáhnout.
Seřízení ochranného krytu.
POZOR!
Před veškerou manipulací na přístroji vytáhnout vidlici ze síťové zásuvky.
- Upevňovací šrouby 1 (Fig. 3) uvolnit a ochranný kryt natočit do potřebného směru.
- Upevňovací šroub opět dotáhnout.
Provádění prací s přístrojem
- Přístroj zapnout spínačem 3 (Fig. 1).
UPOZORNĚNÍ!
Nepracovat s nadměrnou přítlačnou sílou. Vysokého výkonu broušení se dosahuje pouze nastavením správných a rovnoměrných otáček.
Nejlepšího účinku při hrubém broušení se dosahuje skloněním brusného kotouče oproti ploše určené k broušení v úhlu cca. 30° až 40°, při současném střída-vém posouvání po obráběné ploše.
Při řezání nesmí dojít k vzpřičení brusného kotouče v rovině řezu.
POZOR!
Řezací brusný kotuč se nesmí nepoužívat k hrubému broušení. Nebezpečí zlomení!
POZOR!
Při zvýšení teploty nutno přístroj vypnout a nechat vychladnout.
Údržba, čištění a ošetřování
POZOR!
Před každým seřízením, údržbou nebo opravami odpojte síťovou zástrčku!
UPOZORNĚNÍ!
Každý přístroj se při práci se dřevem zapráší. Proto je nutné ho ošetřit. K zajištění dlouhé životnosti je ale třeba přístroj po každém použití vyčistit měkkým hadříkem nebo štětcem.
Můžete použít jemné mýdlo nebo jiný vhodný čisticí prostředek. Nepoužívejte čisticí prostředky obsahující rozpouštědla nebo alkohol (např. benzín, čisticí alkoholy atd.), protože by mohly narušit plastové kryty.
Z otvorů, které slouží k chlazení motoru, průběžně odstraňujte prach a nečistoty.
Příslušenství
Pro bližší informace si prosím vyžádejte náš katalog přístrojů na adrese, uvedené na poslední straně v informaci o záruce.
Zásadně prosím pamatujte na následující:
Nástavce Proxxon jsou koncipovány pro práci s našimi stroji, a tím jsou optimálně vhodné pro používání s nimi.
Při používání nástavců od cizích výrobců nepřebíráme ručení za bezpečnou a správnou funkci našich přístrojů!
Servisní informace
Pamatujte na: Přívod sítě smí být měněn pouze naším servisním oddělením Proxxon nebo kvalifikovaným odborníkem!
Likvidace
Prosím nevyhazujte přístroj do domovního odpadu! Přístroj obsahuje hodnotné látky, které mohou být recyklovány. Pokud budete mít dotazy, obraťte se prosím na místní podnik pro likvidaci odpadu nebo jiné podobné místní zařízení.
Prohlášení o shodě pro ES
Název a adresa výrobce:
PROXXON S.A.
6-10, Härebierg
L-6868 Wecker
Označení výrobku: LHW
Č. položky: 28547
Na vlastní odpovědnost prohlašujeme, že tento výrobek vyhovuje následujícím směrnicím a normativním předpisům:
Směrnice EU Elektromagnetická kompatibilita - 2014/30/ES
EN 55014-1:2017/A11:2020
EN 55014-2:2015
EN 61000-3-2: 2019
EN 61000-3-3: 2013/A1:2019
Směrnice EU Strojní zařízení 2006/42/ES
EN 62841-1:2015
EN 62841-2-4:2014/AC:2015
Datum: 11.08.2020
Obchodní oblast bezpeènost strojù
Osoba zmocněná pro dokumentaci CE se shoduje s osobou podepsanou.
CZ Servisní upozornění
Všechny výrobky PROXXON se po výrobě pečlivě kontrolují. Pokud přesto dojde k závadě, obratte se prosím na prodejce, u kterého jste výrobek koupili. Jen tento prodejce může vyřidit veškeré zákonné nároky vyplývající ze záruky, které se vztahují pouze na materiálové a výrobní vady.
Záruka se nevztahuje na závady způsobené nesprávným používáním, např. přetížením, poškození cizím vlivem nebo normálním opotrebením.
Další informace k tématu „Servis a náhradní díly“ najdete na adrese www.proxxon.com.
