GEBRUIKSAANWIJZING Phoenix Charger VICTRON ENERGY

USER MANUAL GEBRUIKSAANWIJZING

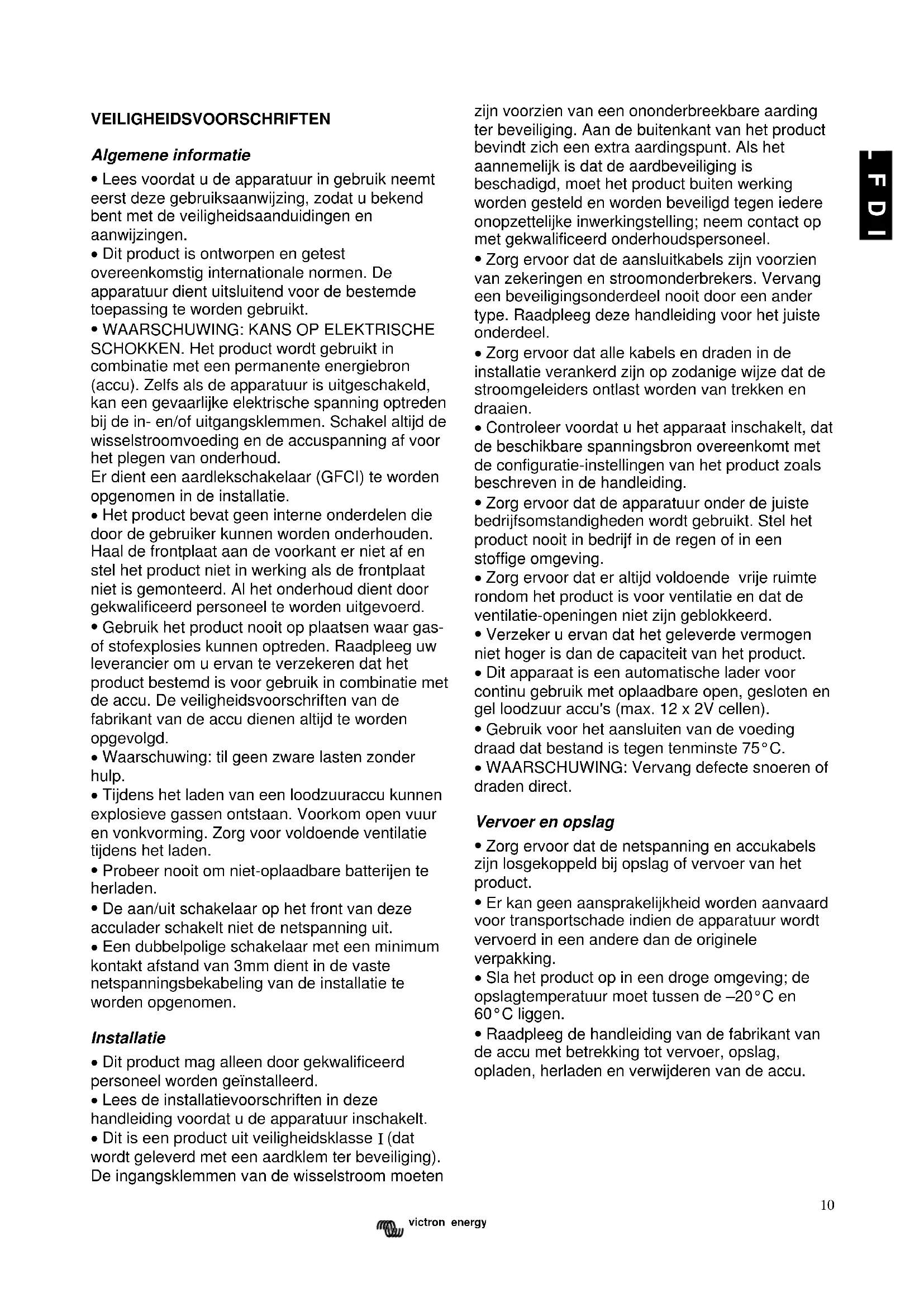

Lees voordat u de apparatuur in gebruik neemt eerst deze gebruiksaanwijzing, zodat u bekend bent met de veiligheidsaanduidingen en aanwijzingen.

Dit product is ontworpen en getest overeenkomstig internationale normen. De apparatuur dient uitsluitend voor de bestemde toepassing te worden gebruikt.

SCHOKKEN. Het product wordt gebruikt in combinatie met een permanente energiebron (accu). Zelfs als de apparatuur is uitgeschakeld, kan een gevaarlijke elektrische spanning optreden bij de in- en/of uitgangsklemmen. Schakel altijd de wisselstroomvoeding en de accuspanning af voor het plegen van onderhoud. Er dient een aardlekschakelaar (GFCI) te worden opgenomen in de installatie.

Het product bevat geen interne onderdelen die door de gebruiker kunnen worden onderhouden. Haal de frontplaat aan de voorkant er niet af en stel het product niet in werking als de frontplaat niet is gemonteerd. Al het onderhoud dient door gekwalificeerd personeel te worden uitgevoerd.

Gebruik het product nooit op plaatsen waar gas- of stofexplosies kunnen optreden. Raadpleeg uw leverancier om u ervan te verzekeren dat het product bestemd is voor gebruik in combinatie met de accu. De veiligheidsvoorschriften van de fabrikant van de accu dienen altijd te worden opgevolgd.

Waarschuwing: til geen zware lasten zonder hulp.

Tijdens het laden van een loodzuuraccu kunnen explosieve gassen ontstaan. Voorkom open vuur en vonkvorming. Zorg voor voldoende ventilatie tijdens het laden.

Probeer nooit om niet-oplaadbare batterijen te herladen.

De aan/uit schakelaar op het front van deze acculader schakelt niet de netspanning uit.

Een dubbelpolige schakelaar met een minimum kontakt afstand van 3mm dient in de vaste netspanningsbekabeling van de installatie te worden opgenomen. Installatie

Dit product mag alleen door gekwalificeerd personeel worden geïnstalleerd.

Lees de installatievoorschriften in deze handleiding voordat u de apparatuur inschakelt.

Dit is een product uit veiligheidsklasse

(dat wordt geleverd met een aardklem ter beveiliging). De ingangsklemmen van de wisselstroom moeten zijn voorzien van een ononderbreekbare aarding ter beveiliging. Aan de buitenkant van het product bevindt zich een extra aardingspunt. Als het aannemelijk is dat de aardbeveiliging is beschadigd, moet het product buiten werking worden gesteld en worden beveiligd tegen iedere onopzettelijke inwerkingstelling; neem contact op met gekwalificeerd onderhoudspersoneel.

Zorg ervoor dat de aansluitkabels zijn voorzien van zekeringen en stroomonderbrekers. Vervang een beveiligingsonderdeel nooit door een ander type. Raadpleeg deze handleiding voor het juiste onderdeel.

Zorg ervoor dat alle kabels en draden in de installatie verankerd zijn op zodanige wijze dat de stroomgeleiders ontlast worden van trekken en draaien.

Controleer voordat u het apparaat inschakelt, dat de beschikbare spanningsbron overeenkomt met de configuratie-instellingen van het product zoals beschreven in de handleiding.

Zorg ervoor dat de apparatuur onder de juiste bedrijfsomstandigheden wordt gebruikt. Stel het product nooit in bedrijf in de regen of in een stoffige omgeving.

Zorg ervoor dat er altijd voldoende vrije ruimte rondom het product is voor ventilatie en dat de ventilatie-openingen niet zijn geblokkeerd.

Verzeker u ervan dat het geleverde vermogen niet hoger is dan de capaciteit van het product.

Dit apparaat is een automatische lader voor continu gebruik met oplaadbare open, gesloten en gel loodzuur accu's (max. 12 x 2V cellen).

Gebruik voor het aansluiten van de voeding draad dat bestand is tegen tenminste 75°C.

Zorg ervoor dat de netspanning en accukabels zijn losgekoppeld bij opslag of vervoer van het product.

Er kan geen aansprakelijkheid worden aanvaard voor transportschade indien de apparatuur wordt vervoerd in een andere dan de originele verpakking.

Sla het product op in een droge omgeving; de opslagtemperatuur moet tussen de –20°C en 60°C liggen.

Raadpleeg de handleiding van de fabrikant van de accu met betrekking tot vervoer, opslag, opladen, herladen en verwijderen van de accu.11 victron energy

BESCHRIJVING Technologie De Phoenix Charger is een volledig hoogfrequente acculader. De ingangstrap zorgt ervoor dat de acculader een sinusvormige ingangsstroom trekt met een arbeidsfactor (cos

) gelijk aan 1. De volgende trap zorgt voor galvanische scheiding en voor een perfecte gelijkspanning aan de uitgangsklemmen. Het laadproces wordt door een microcontroller gestuurd waardoor een zeer nauwkeurige lading van de accu kan worden gegarandeerd. De interne elektronica wordt beschermd tegen vocht en vuil door een speciale coating, zodat uw acculader een lang leven beschoren is. Twee hoge-capaciteits accu’s plus een kleinere accu kunnen geladen worden met deze lader. Adaptieve laadkarakteristiek De nieuwe Phoenix laders van Victron Energy werken volgens de adaptieve laadkarakteristiek. De adaptieve laadkarakteristiek onderscheidt zich van andere laadkarakteristieken op verschillende punten. De belangrijkste 3 punten zijn Snelladen, Accu-beschermingsmodus en Winterstalling. Snelladen In het eerste traject, de bulk fase, van de laadcyclus worden de accu's met een hogere stroom geladen dan bij traditionele laadmethoden. De bulk fase stopt als de accu spanning 14,4V of 28,8V is. Vanaf dit punt start de absorption fase. De absorption tijd wordt berekend aan de hand van de gemeten bulk tijd. Hiertoe houdt de micro- controller van de lader diverse parameters van de accu in de gaten. Accu-beschermingsmodus Maar wat nu als uw accu een hogere absorption spanning nodig heeft ? De lader zal dan geleidelijk de aan de accu aangeboden spanning verhogen tot de ingestelde absorption spanning bereikt is. Deze fase noemen we Accu-beschermingsmodus. Het zal uw accu beschermen tegen een defect als gevolg van overladen. De Phoenix Charger is temperatuur gecompenseerd. De lader berekent verschillende waarden die gebaseerd zijn op de accu temperatuur. Winterstalling In perioden dat u uw accu's niet gebruikt en de lader is op het net aangesloten, zal de Phoenix Charger de float spanning verlagen. Hierdoor reduceren we de gasvorming in uw accu`'s zodat ze niet droog 'koken' nadat u uw accu's een langere periode niet heeft gebruikt. Om uw accu's in conditie te houden verhoogd de Phoenix Charger de aangeboden spanning eens per week. Dit noemen we herhaalde absorption. Werking De acculader laadt de accu op volgens een 4- traps adaptieve laadkarakteristiek, zie de spec’s achterin voor details. De lader kan continu op de accu aangesloten blijven, zonder dat er verhoogde gasvorming in de accu optreedt door overladen. De lader is geschikt voor het laden van diverse typen accu’s maar de fabriekinstellingen zijn bestemd voor Sonnenschein A200 dryfit gel accu’s. Zie de specificaties voor andere voorgeprogrammeerde accu-types. Vraag bij gebruik van andere typen accu’s aan uw accu leverancier de juiste laadspanningen en laat zonodig de Phoenix Charger hierop aanpassen. De Phoenix Charger heeft twee hoofduitgangen waarover de volledige laadstroom wordt verdeeld. Een derde uitgang met beperkte laadcapaciteit is aanwezig om bijvoorbeeld een startaccu op te laden. De lader is beveiligd tegen kortsluiting en hoge temperatuur. Temperatuursensor Bij de Phoenix Charger is standaard een temperatuursensor meegeleverd. Deze is bedoeld om de accutemperatuur te meten en hier de laadspanning automatisch op aan te passen. Hierdoor wordt de accu beter geladen en wordt een langere levensduur van de accu gewaarborgd. Voltage sense Door de Voltage sense aansluiting te gebruiken wordt het spanningsverlies in de accukabels gecompenseerd.12 victron energy GB NL F D I DK ΕΛ N P E S Specs

Bediening Door de schakelaar op het front op ON te zetten begint de Phoenix Charger te laden. Eén van de LED’s op het front van de acculader zal gaan branden waardoor u kunt zien hoever het laadproces is gevorderd: Accu is voor minder dan 80% geladen.

De accu is voor ongeveer 80% geladen.Als de Bulk LED ook brandt is de ingestelde absorption spanning nog niet bereikt (Accu-beschermings-modus)

De accu is vol en de lader houdt deze geladen met druppellading.

Er is een zekering in de uitgang doorgebrand, of de omgevingstemperatuur van de acculader is te hoog.

Door de schakelaar op het front op OFF te zetten stopt de Phoenix Charger met laden. Egaliseren van een tractiese

Dit gebeurt op een hogere laadspanning dan de meeste gelijkstroomverbruikers aankunnen, dus moeten deze worden losgekoppeld voordat er wordt geëgaliseerd.

U ziet alle LED’s 5 maal knipperen. Na de vijfde maal beginnen in volgorde alle LED’s op te lichten:

Bulk – schakel OFF-ON op het moment dat deze LED oplicht. Nu verhoogt de lader de laadspanning 1 Volt boven de Absorption spanning bij een 12V model of 2 Volt bij een 24V model. De maximale laadstroom wordt nu beperkt tot ¼ van de ingestelde maximale laadstroom. De lader blijft 1 uur in deze toestand en schakelt dan naar Float. Egaliseren werkt alleen met een reeds geladen accu. Als de accuspanning langer dan 60 seconden te laag blijft (zie spec's) schakelt de lader naar Bulk en laadt vervolgens volgens de normale laadkarakteristiek. Forceren naar Absorption voor een vaste tijd In sommige omstandigheden kan het wenselijk zijn om de accu met de Absorption spanning te laden voor een vaste tijd.

U ziet alle LED’s 5 maal knipperen. Na de vijfde maal beginnen in volgorde alle LED’s op te lichten:

Absorption - schakel OFF-ON op het moment dat deze LED oplicht. Nu blijft de lader in Absorption gedurende de default of ingestelde vaste Absorption tijd. Afstandsbediening De Phoenix Charger kan optioneel ook met een afstandsbediening worden bediend. Met dit paneel kunt u alle LED’s van het apparaat aflezen en bovendien de stroom waarmee geladen wordt. Tevens kunt u met dit paneel de laadstroom tijdelijk begrenzen. Dit is vooral handig als de netspanning laag is afgezekerd en u bovendien nog andere verbruikers heeft. STORINGEN Probleem

De LED Failure brandt De uitgangszekeringen zijn kapot Breng het apparaat terug naar uw dealer De omgevings-temperatuur van de acculader is te hoog Plaats de lader in een koel en goed geventileerde omgeving De lader werkt niet De netspanning is niet in orde Meet de netspanning en zorg dat deze binnen de spec’s valt De ingangszekering is kapot Breng het apparaat terug naar uw dealer De accu wordt niet volledig opgeladen Een slechte accuaansluiting Controleer de accuaansluitingen

Absorptionspanning is verkeerd ingesteld Raadpleeg uw acculeverancier en uw installateur en laat de laadspanning goed instellen De floatspanning is verkeerd ingesteld De capaciteit van de accu is te groot Zorg voor een lader die in overeenstemming is met de accucapaciteit De uitgangszekeringen zijn kapot Breng het apparaat terug naar uw dealer De accu wordt overladen

Absorptionspanning is verkeerd ingesteld Raadpleeg uw acculeverancier en uw installateur en laat de laadspanning goed instellen De floatspanning is verkeerd ingesteld Een cel van de accu is defect Vervang de accu of vervang de defecte cel Een te kleine accu Raadpleeg uw acculeverancier en uw installateur en laat de laadstroom goed instellen De accu staat te warm Raadpleeg uw installateur en laat een temperatuursensor aansluiten

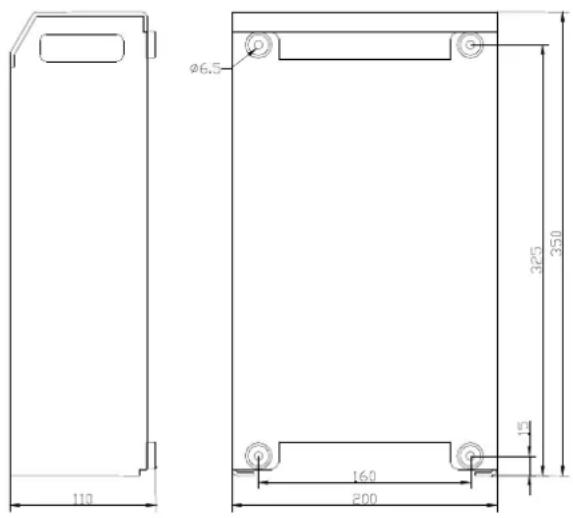

Bulk13 victron energy INSTALLATIE WAARSCHUWING: Alleen gekwalificeerd personeel. Locatie De Phoenix Charger moet geïnstalleerd worden in een droge goed geventileerde ruimte. Te hoge omgevingstemperatuur heeft een verminderde laadstroom, verkorte levensduur of zelfs een volledig uitschakelen van de lader tot gevolg. De Phoenix Charger is geschikt voor vloer- en wandmontage, maar voor optimale koeling wordt een verticale positie geadviseerd. De kabels tussen de Phoenix Charger en de accu dienen zo kort mogelijk te zijn om kabelverliezen zo laag mogelijk te houden. Benodigde gereedschap en kabels

Schroevendraaier nr.2.

Kruiskop schroevendraaier nr.2 phillips.

12/30 16mm² 40 AT 12/50 25 mm² 60 AT 24/16 10 mm² 20 AT 24/25 16 mm² 30 AT Kabels langer dan 6 m worden afgeraden. Kabelschoenen met een M6 gat dienen te worden gebruikt.

Gebruik voor het aansluiten van de voeding draad dat bestand is tegen tenminste 75°C.

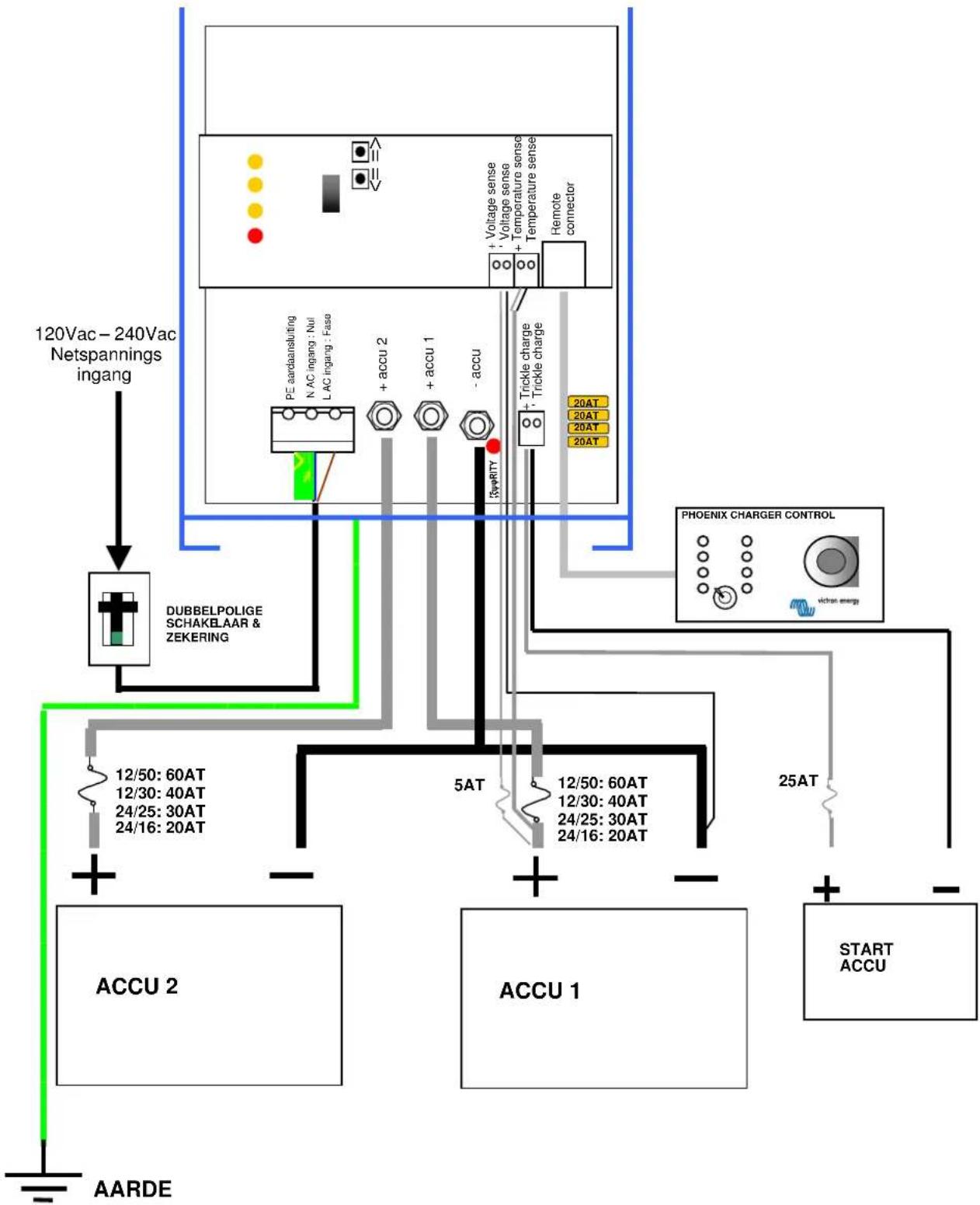

Haal de frontplaat los.

Haal indien geplaatst de autozekeringen uit hun houders.

Sluit de behuizing van de lader op aarde aan. Hiertoe is de behuizing uitgevoerd met een M4 aardschroef.

Sluit de temperatuursensor aan op +T-sense en –T-sense en monteer het M8 kabeloog op één van de accuklemmen. De connector bevindt zich op de front-print van de lader.

Voltage sense wordt aangeraden. Sluit 0.75 mm² draden aan op +V-sense en –V-sense en neem een 5 AT zekering in deze bedrading op dicht bij de accu ter beveiliging. De connector bevindt zich op de front-print.

Sluit de start-accu aan op de Trickle-charge connector vlakbij de min-uitgangs bout. Neem een 25 AT autozekering op in deze bedrading dicht bij de accu ter beveiliging.

Indien het Phoenix Charger Control paneel wordt gebruikt dient deze aangesloten te worden met een standaard 8-polige communicatie-kabel met een 8-polige communicatieconnector. De maximum kabellengte is 100 m.

Sluit de accu-kabels aan op de lader. Merk op dat er slechts één “min”-uitgang is waarop beide accu-minpolen aangesloten dienen te worden. Neem een zekering in de accukabels op volgens de tabel dicht bij de accu ter beveiliging.

Sluit de accu-kabels aan op de accu.

Als deze wel oplicht, sluit dan de accu-kabels andersom aan.

Plaats de autozekeringen in hun houder.

Sluit de AC-ingang aan met een 3-aderige kabel van 2.5 – 4mm² flexibele kern op het AC-ingangs klemmenblok. Let er op dat een echte aardverbinding strikt noodzakelijk is.

Plaats de front-plaat terug.

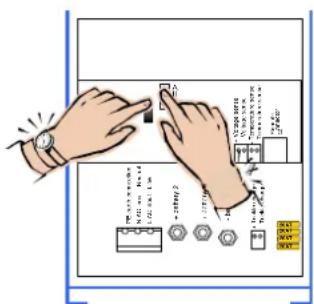

Instellen zonder afstandsbediening Let op: Controleer altijd aan de hand van de specificaties van uw accu leverancier of de gekozen laadkarakteristiek geschikt is voor uw accu en de toepassing daarvan.

Haal de frontplaat los and haal de accukabels en de Voltage sense en Temperature sense los. Sluit een digitale voltmeter aan op – en de +1 uitgang. Bulk-stroom

Houd tijdens inschakelen v/d lader beide druktoetsen

Laat de druktoetsen los.

De Bulk LED knippert afwisselend met de Failure LED.

Uitlezing is als volgt: Vergeet het eerste cijfer en doe dan x10, bijv: 22.50V => .....2.50 => 25 Ampère 15.00V => .....5.00 => 50 Ampère

Schakel uit om de waarde op te slaan. Absorption en Float spanning

Houd tijdens inschakelen v/d lader de druktoets

ingedrukt voor de Absorption spanning en

voor de Float-spanning.

Laat de druktoets los.

De voltmeter geeft de spanning aan.

Schakel uit om de waarde op te slaan.

Let u erop dat Temperatuur-compensatie niet werkt in instellingsbedrijf. Let op: Als de lader niet uitgeschakeld wordt na een instelling, dan wordt de nieuwe waarde niet opgeslagen maar blijft wel op de uitgangen aanwezig. Na 4 uur gaat de lader terug naar normaal bedrijf met de oude instellingen. Dit kan handig zijn als een geforceerd hoge spanning gewenst is om een ‘dode’ accu wat leven in te blazen. Terugzetten van de fabrieksinstellingen

Schakel de lader aan.

Houd één van de druktoetsen

ingedrukt tijdens uitschakelen v/d lader.

Laat de druktoets los.

De fabrieksinstellingen zijn teruggezet.

Plaats de frontplaat terug. Wanneer u klaar bent

Sluit de accu-kabels en indien van toepassing de Voltage sense en Temperature sense weer aan.

Plaats de frontplaat terug.

Fabrieksinstellingen terugzetten16 victron energy Instellingen met afstandsbediening Phoenix Charger Control Let op: Controleer altijd aan de hand van de specificaties van uw accu leverancier of de gekozen laadkarakteristiek geschikt is voor uw accu en de toepassing daarvan.

Haal de frontplaat los en sluit de afstands- bediening aan op de 8-polige dataconnector.

Koppel de accu, Voltage sense en Temperature sense los. Het gebruik van een voltmeter is niet nodig. Het kan echter handig zijn.

Houd tijdens inschakelen één van de druktoetsen

Laat de druktoets los.

Met de instelknop op de afstandsbediening stelt u de instel-modus in; de LED’s op de acculader corresponderen met de instelknop als volgt: knop instel-modus LED’s op de lader 0% niet gebruikt Failure 10% Bulk Failure Bulk 20% Absorption Failure Absorption 30% Float Failure Float 40% Herhaald Abs. interval Failure Abs/Float 50% Herhaald Abs. tijdsduur Failure Bulk/Abs 60% Maximale Abs. tijdsduur Failure Bulk/Float 70% Karakteristiek Failure Bulk/Abs/Float

80% Accu type Failure/Abs Float 90% niet gebruikt Failure 100% niet gebruikt Failure

LED’s op de afstandsbediening leest men als volgt af: LED knippert = 1 stap LED aan = 2 stappen 1 rij knippert = 9 stappen Linker rij is [stap x10], rechter rij is [stap x1]. Voor uitlezing van de Float en Absorption instelling dient het laagste getal in de tabel opgeteld te worden bij de LED-uitlezing:

Bulk 0 – 50A/ 30A;stap 1A 0 – 25A/ 16A; stap 1A Abs 12.00 – 16.00 V; stap 0.1 V 24.00 – 32.00 V; stap 0.1 V Float 12.00 – 16.00 V; stap 0.1 V 24.00 – 32.00 V; stap 0.1 V Herh. Abs. int. 0 – 45 dagen; stap 1 dag; default = 7 dagen Herh. Abs. tijd 0 – 72 kwartier; stap 1 kw.; default = 4 kw. Max. Abs. tijd of Vaste Abs. tijd 1 - 8 uren; default = 4 uur Karakterstiek 1 = Vast: Vaste Abs. tijd default = 4 uur Herh. Abs. int. default = 1 dag Herh. Abs. tijd default = 2 kwartier 2 = Adaptief 3 = Adaptief met Accu-beschermingsmodus (default) Accu type default = 1 Abs. spanning

Float spanning /Gereduceerde Float Max.Abs. tijd 0: Gebruiker bepaald 1: Sonnenschein Dryfit A200 gel 14.4 V

4 uur 2: Tractie 15.0 V

6 uur 3: Semitractie

Verdraai de knop naar een andere instel-modus om op te slaan of schakel uit om de wijziging te vergeten.

Schakel uit en aan om de normale laad-cyclus te starten.

Plaats de frontplaat terug.

Let op: Als de instelknop niet wordt verdraaid na een instelling, dan wordt de nieuwe waarde niet opgeslagen. Als de Float of Absorption spanning ingesteld werd en de lader wordt niet uitgeschakeld dan blijft deze spanning op de uitgangen aanwezig.

De optimale absorption spanning van vlakke plaat loodzuur accus hang af van mechanische en chemische eigenschappen. Accu's met een hoog antimoon gehalte kunnen in het algemeen geladen worden met een lagere absorption spanning dan accu's met een laag antimoon gehalte, zoals de Victron koolstofvezel accu. (Zie het boek "Electriciteit aan boord van jachten" op www.victronenergy.com )

Herhaalde Absorption tijd = 4 kwartier

Maximale Absorption tijd = 4 uur

Accu type = 1. Gel17 victron energy Na 4 uur gaat de lader terug naar normaal bedrijf met de oude instellingen. Dit kan handig zijn als een geforceerd hoge spanning gewenst is om een ‘dode’ accu wat leven in te blazen. Terugzetten van de fabrieksinstellingen

Schakel de lader aan.

Houd één van de druktoetsen

ingedrukt tijdens uitschakelen v/d lader.

Laat de druktoets los.

De fabrieksinstellingen zijn teruggezet.

Plaats de frontplaat terug.18 victron energy GB NL F D I DK ΕΛ N P E S Specs
