GEBRUIKSAANWIJZING Centaur VICTRON ENERGY

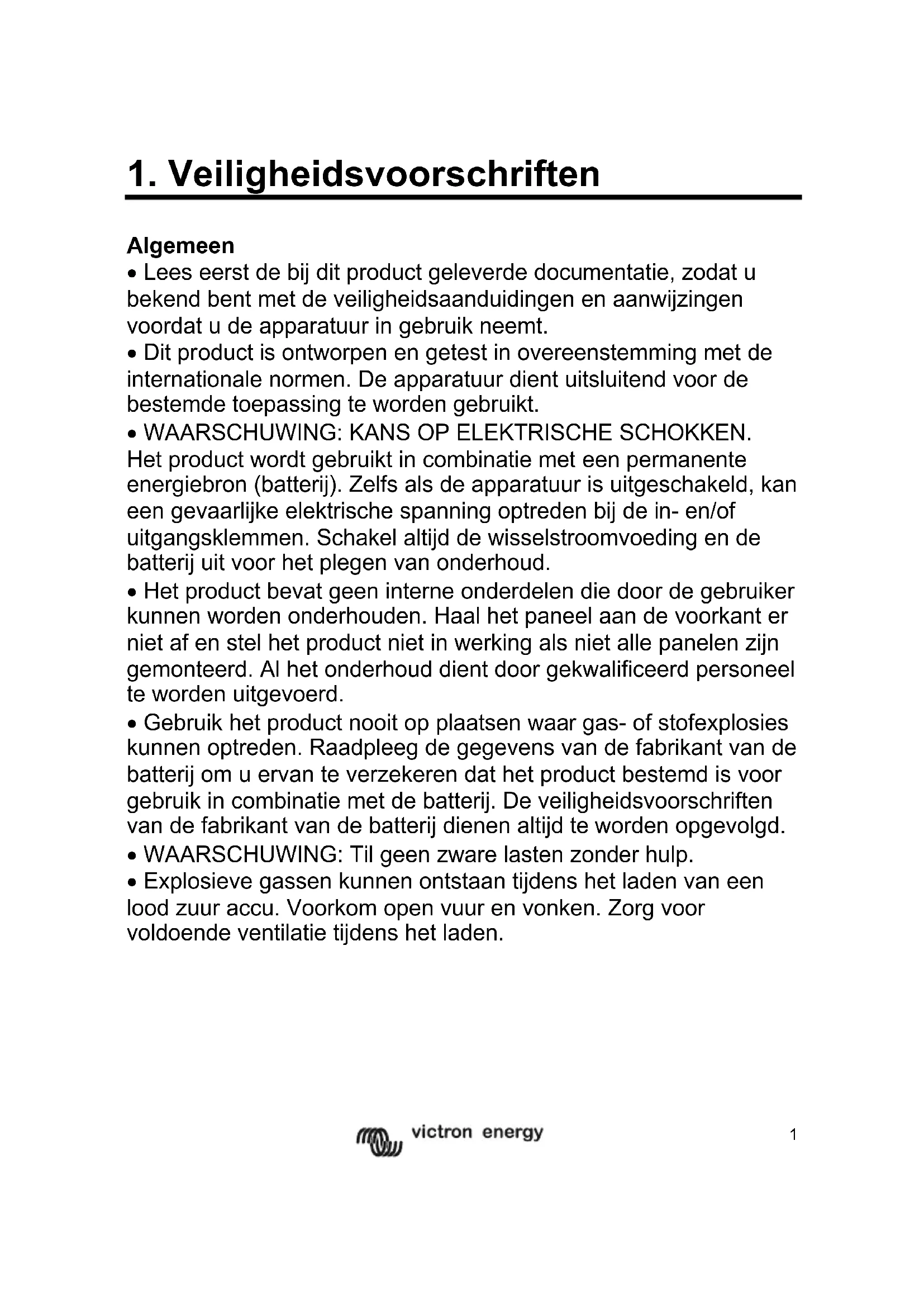

1. Veiligheidsvoorschriften

Algemeen

• Lees eerst de bij dit product geleverde documentatie, zodat u bekend bent met de veiligheidsaanduidingen en aanwijzingen voordat u de apparatuur in gebruik neemt.
• Dit product is ontworpen en getest in overeenstemming met de internationale normen. De apparatuur dient uitsluitend voor de bestemde toepassing te worden gebruikt.
• WAARSCHUWING: KANS OP ELEKTRISCHE SCHOKKEN. Het product wordt gebruikt in combinatie met een permanente energiebron (batterij). Zelfs als de apparatuur is uitgeschakeld, kan een gevaarlijke elektrische spanning optreden bij de in- en/of uitgangsklemmen. Schakel altijd de wisselstroomvoeding en de batterij uit voor het plegen van onderhoud.
• Het product bevat geen interne onderdelen die door de gebruiker kunnen worden onderhouden. Haal het paneel aan de voorkant er niet af en stel het product niet in werking als niet alle panelen zijn gemonteerd. Al het onderhoud dient door gekwalificeerd personeel te worden uitgevoerd.
• Gebruik het product nooit op plaatsen waar gas- of stofexplosies kunnen optreden. Raadpleeg de gegevens van de fabrikant van de batterij om u ervan te verzekeren dat het product bestemd is voor gebruik in combinatie met de batterij. De veiligheidsvoorschriften van de fabrikant van de batterij dienen altijd te worden opgevolgd.
• WAARSCHUWING: Til geen zware lasten zonder hulp.
• Explosieve gassen kunnen ontstaan tijdens het laden van een lood zuur accu. Voorkom open vuur en vonken. Zorg voor voldoende ventilatie tijdens het laden.

Installatie

• De installatie van dit product moet worden uitgevoerd door gekwalificeerd personeel.
• Refereer altijd naar de installatie instructies in de gebruiksaanwijzing voor de ingebruikname van de apparatuur.
• Dit is een product uit veiligheidsklasse I (dat wordt geleverd met een aardklem ter beveiliging). De in- en/of uitgangsklemmen van de wisselstroom moeten zijn voorzien van een ononderbreekbare aarding ter beveiliging. Aan de buitenkant van het product bevindt zich een extra aardingspunt. Als het aannemelijk is dat de aardbeveiliging is beschadigd, moet het product buiten werking worden gesteld en worden beveiligd tegen iedere onopzettelijke inwerkingstelling; neem contact op met gekwalificeerd onderhoudspersoneel.

- Zorg ervoor dat de aansluitkabels zijn voorzien van zekeringen en stroomonderbrekers. Vervang een beveiligingsonderdeel nooit door een ander type. Raadpleeg de handleiding voor het juiste onderdeel.

- Controleer voordat u het apparaat inschakelt, dat de beschikbare spanningsbron overeenkomt met de configuratie-instellingen van het product zoals beschreven in de handleiding.

- Zorg ervoor dat de apparatuur onder de juiste bedrijfsomstandigheden wordt gebruikt. Stel het product nooit in bedrijf in de regen of in een stoffige omgeving.

- Zorg ervoor dat er altijd voldoende vrije ruimte rondom het product is voor ventilatie en dat de ventilatie openingen niet zijn geblokkeerd.

- Verzeker u ervan dat de vereiste spanning niet hoger is dan de capaciteit van het product.

- Dit product is een ononderbroken automatische lader voor herlaadbare open, gesloten en GEL lood zuur accu's.

- Gebruik voor de voeding kabels die tenminste 75°C (167°F) aan kunnen.

- WAARSCHUWING: Vervang defecte kabels of draden onmiddellijk.

Vervoer en opslag

- Zorg ervoor dat de netspanning en batterijkabels zijn losgekoppeld bij opslag of vervoer van het product.

- Er kan geen aansprakelijkheid worden aanvaard voor transportschade indien de apparatuur wordt vervoerd in een andere dan de originele verpakking.

- Sla het product op in een droge omgeving; de opslagtemperatuur moet tussen de -20^ en 60^ liggen.

- Raadpleeg de handleiding van de fabrikant van de batterij met betrekking tot vervoer, opslag, opladen, herladen en verwijderen van de batterij.

2. Beschrijving

Technologie

De Centaur lader is een hoog frequente geschakelde acculader.

De input is een elektronische stroom factor gecorrigeerd door de eerste stap.

De tweede stap geeft provisie voor galvanische isolatie en biedt perfecte DC voltage bij de uitgangen.

The interne elektronische onderdelen zijn voorzien van een speciale coating die beschermt tegen vocht en stof wat zorgt voor een lange levensduur van uw acculader.

Drie hoge-capaciteit accu's kunnen tegelijk worden geladen met deze lader.

Gebruik

De acculader laadt de accu's met een 3-staps (Bulk-Absorption-Float) laad karakteristiek. De lader kan aangesloten blijven op de accu's zonder extra gas vorming door het laden van een volle accu.

De lader kan worden gebruikt voor verschillende soorten accu's maar de standaard instelling is voor een GEL accu.

Voor gebruik met andere accu's kunt u het onderste deel van het front openen en daar door middel van de DIP switches links onderin kiezen voor een lood-zuur of AGM accu. Zie Fig1.

De volledige laadstroom van deze lader is verdeeld over 3 uitgangen maar kan ook 100% geven over 1 uitgang als er maar 1 accu aangesloten is.

PROBLEMEN

Probleem	Mogelijke oorzaak	Oplossing
Lader werkt niet	De hoofdstroom is niet ok	Meet de hoofdstroom na
	De in of output zekeringen zijn defect	Breng het product terug naar uw dealer
De accu wordt niet vol geladen	Een slechte accu connectie	Controleer de accu connectie
	De accu DIP switch staat verkeerd	Selecteer de juiste accu. Zie Fig1.
	Accu capaciteit is te groot	Verzeker uzelf dat de capaciteit van de lader overeenkomt met de accu
De accu wordt te lang geladen	De accu DIP switch staat verkeerd	Selecteer de juiste accu. Zie Fig1.
	Een enkele cel in de accu is defect	Vervang de accu
	Een te kleine accu	Vraag advies van uw accu leverancier

3. Installatie

Waarschuwing: Alleen gekwalificeerd personeel

Instructies

1. Bevestig de houder van de acculader. Zorg ervoor dat deze waterpas is.
2. Installeer drie schroeven.
3. Open het onderste frontpaneel door het verwijderen van 4 schroeven.
4. Plaats de lader op de houder en markeer de onderzijde van de 2 (M6-D-gaten) bevestigingsgaten
5. Installeer M6 schroeven.
6. Installeer AC kabel aan de input terminal gemarkeerd met E, N, L, zorg ervoor dat u de juiste kabel gebruikt (naar ABYC richtlijnen) voor de input spanning gemarkeerd op het label van de lader.
7. Snij DC inlet aansluitingen tot kabel formaat en bevestig dan de accu kabels met de DC lugs die zijn gemarkeerd met +DC & -DC. De –DC is voor alle drie de accu's. Als er minder dan drie accu's zijn, kies dan willekeurig een +DC. Alle uitgangen zijn geschikt voor de volledige spanning. Zorg ook hier voor de juiste kabel (naar ABYC richtlijnen).
8. Selecteer het type accu door middel van de bijpassende DIP switch aan de linker onderzijde van het paneel. Opmerking: Deze unit is geselecteerd voor GEL; als u een ander accu type wilt selecteren, kies dan DESELECT GEL (zie figuur 1).
9. Bevestig het frontpaneel en plaats de vier schroeven.
10. Zet de stroom aan en controleer of de groene LED aan is (links onder op het pc bord, kijk door de ventilatie roosters aan de linker onderzijde).

Locatie

De Centaur Charger moet worden geïnstalleerd in een droge goed geventileerde omgeving. Een te hoge omgevingstemperatuur heeft als gevolg een lagere output, kortere levensduur of het compleet niet functioneren van de Centaur Charger.

De Centaur Charger is geschikt voor zowel vloer als muur montage. Voor optimale koeling is een verticale houding aangeraden. De kabels tussen de Centaur Charger en de accu moeten zo kort als mogelijk gehouden worden om energie verlies te voorkomen. Zie figuur 1 voor de In- en Output aansluitingen.

Benodigdheden voor installatie

• M6 Dop sleutel.
  • Kruiskop schroevendraaier nr.2 Phillips
• Accu kabels: minimale doorsnede

Model		Lengte 0-6m
12/20	24/16	10mm^2 AWG 7
12/30	24/30	16mm^2 AWG 5
12/40	24/40
12/50	24/60	25mm^2 AWG 3
12/60
12/80		35 mm^2 AWG 2
12/100

Kabels langer dan 6m zijn niet aangeraden.

Kabel ogen met M6/8 gaten moeten worden gebruikt.

Gebruik voor de voeding kabels die tenminste 75°C (167°F) aan kunnen.

WAARSCHUWING: Vervang defecte kabels of draden onmiddellijk.

Aansluit volgorde

• Sluit de hoofdstroom af
• Haal de accu kabels van de accu's
• Open het frontpaneel
• Verbind de accukabels met de lader. Er is slechts één –DC. Gebruik een zekering die past bij het formaat van de acculader.
• Verbind de accukabels met de accu's
• Verbind de AC-in met een 3 aderige kabel van 2.5 – 4mm ^2 flexibele ader met de AC-in. Een echte PE-connectie is strikt noodzakelijk.
• Sluit het frontpaneel

Laadspanning bij ca. 10% van de nominale laadstroom
	Absorption		Float
Loodzuur Batterij type	12V(6 cellen)	24V(12 cellen)	12V(6 cellen)	24V(12 cellen)
GEL	14.2	28.4	13.5	27.0
AGM	14.35	28.7	13.3	26.6
LA	14.5	29.0	13.5	27.0
Andere	14.85	29.7	13.7	27.4

Belangrijke opmerking betreffende het instellen van de laadspanning

De boven vermelde voltages voor de verschillende accusoorten zijn slechts indicatief. Raadpleeg a.u.b. uw leverancier voor advies.

Vooral ‘natte’ loodzwavelzuuraccu’s (‘LA’ in de tabel) vereisen mogelijk afwijkende laadvoltages, afhankelijk van de chemische/mechanische constructie.

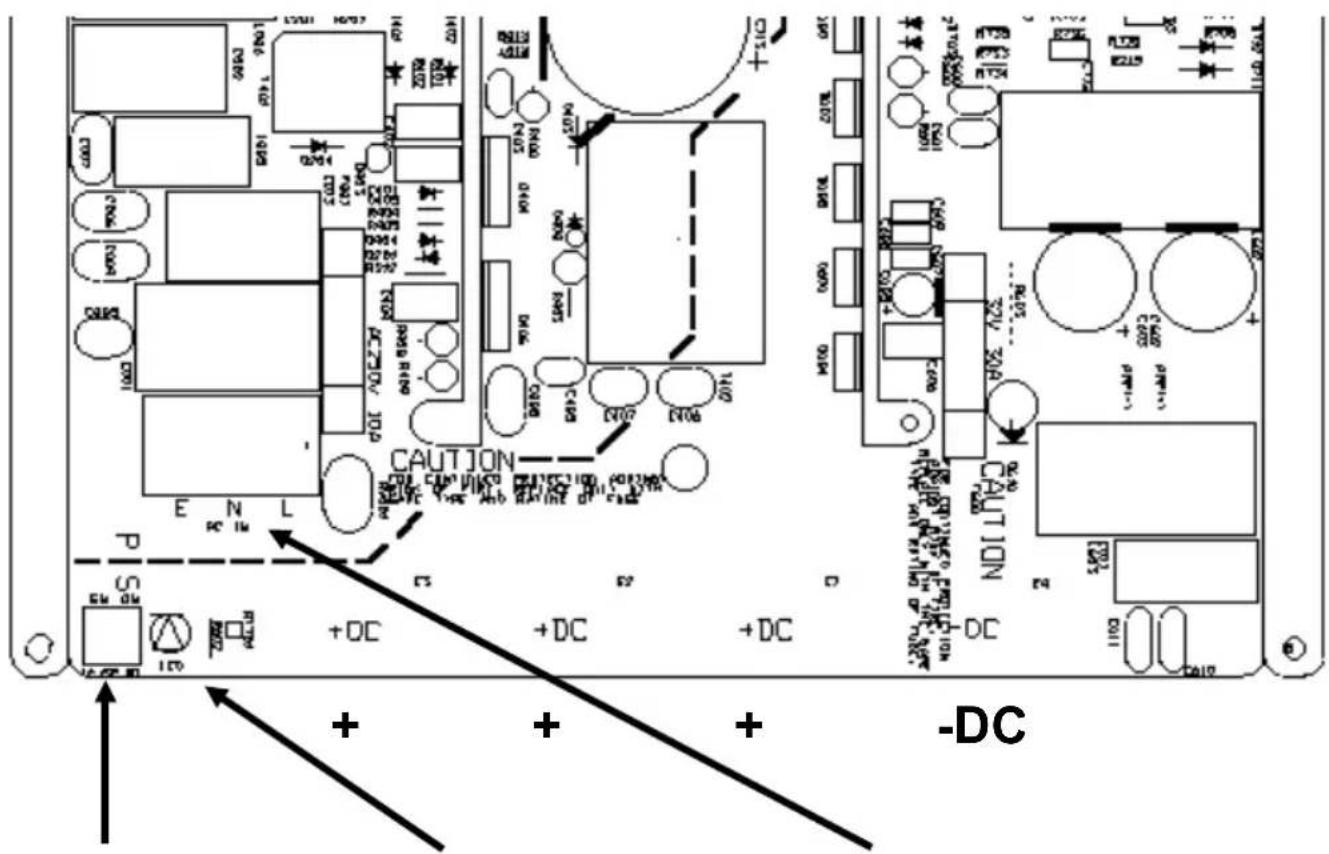

CAUTION EN L PC IN +DC +DC +DC -DC

Accu selecteren
LED 'Aan' Indicator
AC INPUT

LA	II
		II	II
AGM		II
	II		II
GEL			II
	II	II
Anders	II		II
		II

AGM		II
	II		II

GEL			II
	II	II

Anders	II		II
		II

FIGUUR 1 INPUT/OUTPUT VERBINDINGEN

Ingangsstroom vs. ingangsspanning
Model	Ingangs-spanning (Vac)	Ingangs-stroom (Aac)	Ingangs-spanning (Vac)	Ingangs-stroom (Aac)
12/20	120	3.35	240	1.75
12/30	120	4.35	240	2.30
12/40	120	6.40	240	3.20
12/50	120	8.00	240	4.00
12/60	120	9.55	240	4.75
12/80	120	12.0	240	6.00
12/100	120	15.0	240	8.00
24/16	120	5.55	240	2.50
24/30	120	9.00	240	4.55
24/40	120	10.0	240	6.00
24/60	120	15.0	240	9.00

Let op:

Voor andere ingangsspanningen Uin kan de ingangsstroom als volgt worden berekend:

Ingangsstroom = (stroom bij 120VAC)x(120/Uin)

Voorbeeld

Ingangsstroom bij 120Vac: 2,35 Amps

Benodigd: ingangsstroom op Uin = 110Vac

Antwoord: ingangsstroom = 3,35x (120/110)=3,65A

4. Specifications

Centaur Laders	12/20	12/3024/16	12/40	12/50	12/6024/30	12/8024/40	12/10024/60
Ingang	Ingangsspanning: 90 – 265V			Frequentie: 45 – 65Hz		Power factor: 1
Laadspanning 'absorption' (V DC)				14,3 / 28,5 (1)
Laadspanning 'float'				13,5 / 27,0 (1)
aantal uitgangen				3
Laadstroom (A) (2)	20	30/16	40	50	60/30	80/40	400/60
Ampère meter Ja
Laadkarakteristiek			IUoU (3-traps laadkarakteristiek)
Aanbevolen accucapaciteit (Ah)	80 - 200	120 - 30045 - 150	160 - 400	200 - 500	240 - 600120 - 300	320 - 800160 - 400	400 - 1000240 - 600
Temperatuur sensor			Intern, - 2mV / °C per cel
Geforceerde koeling			Ja, temperatuur en stroom gestuurd
Beveiligingen			Kortsluiting en temperatuur
Temperatuur bereik			-20 - 60°C
Ignition protected Ja
Vocht (niet condenserend)			max 95%
BEHUIZING
Materiaal & kleur aluminium (blauw RAL 5012)
Accu-aansluiting	M6 bouten	M6 bouten	M8 bouten	M8 bouten	M8 bouten	M8 bouten	M8
230 V AC-aansluiting			schroefklem 4mm ^2
Beschermklasse IP 20
Gewicht (kg)	3,8	3,8	5	5	5	12	12
Afmetingen (hxbxd in mm)	355x215x110	355x215x110	426x239x135	426x239x135	426x239x135	505x255x130	505x255x130
NORMEN
Veiligheid			EN 60335-2-29, UL 1236
Emissie			EN 55014, EN 61000-3-2, EN 61000-3-3
Immuniteit			EN 55014-2

1) Standaard instelling.
Met DIP switches instelbaar voor open lood accu's, gel accu's of AGM accu's.
2) Tot 40°C omgevingstemperatuur.
De uitgangsstroom neemt af tot ca. 80% van nominaal bij 50°C en 60% van nominaal bij 60°C.
