Type de produit	Chargeur de batterie
Marque	Victron Energy
Modèle	Centaur
Tension d'entrée	90 – 265 Vac
Fréquence	45 – 65 Hz
Facteur de puissance	1
Nombre de sorties	3
Courant de charge (selon modèle)	20 A à 100 A (12 V) / 16 A à 60 A (24 V)
Tension de charge absorption	14,3 V (12 V) / 28,5 V (24 V)
Tension de charge floating	13,5 V (12 V) / 27,0 V (24 V)
Courbe de charge	IUoU (charge en 3 étapes : bulk, absorption, floating)
Capacité de batterie recommandée	45 Ah à 1000 Ah selon modèle
Sonde de température	Interne, -2 mV/°C par élément
Ventilation	Forcée, asservie à la température et au courant
Protections	Court-circuit en sortie, surtempérature
Température de fonctionnement	-20 °C à +60 °C
Humidité maximale	95 % (sans ruissellement)
Matériau du boîtier	Aluminium, couleur bleu RAL 5012
Indice de protection	IP 20
Dimensions (h x l x p) selon modèle	355x215x110 mm à 505x255x130 mm
Poids selon modèle	3,8 kg à 12 kg
Raccordement batterie	Boulons M6 ou M8 selon modèle
Raccordement entrée secteur	Borne à vis 4 mm²
Conformité	EN 60335-2-29, UL 1236, EN 55014, EN 61000
Sécurité	Classe I (mise à la terre), protection contre les chocs électriques
Installation	Réservée à du personnel qualifié
Entretien et réparabilité	Aucune pièce réparable par l'utilisateur ; faire appel à un professionnel

FOIRE AUX QUESTIONS - Centaur VICTRON ENERGY

Comment sélectionner le type de batterie ?

Utilisez le commutateur DIP situé dans le coin inférieur gauche du circuit imprimé (après avoir déposé la face-avant inférieure). Les positions disponibles sont : GEL (électrolyte gélifié), AGM, LA (acide liquide) et Autres. Consultez le tableau des tensions de charge dans la notice pour choisir le réglage adapté.

Puis-je charger plusieurs batteries en même temps ?

Oui, le chargeur Centaur dispose de trois sorties indépendantes. Chaque sortie peut fournir 100 % du courant total. Si vous n'utilisez qu'une seule batterie, il est recommandé de relier les trois sorties entre elles pour soulager les diodes de séparation.

Le chargeur ne s'allume pas, que faire ?

Vérifiez d'abord la tension d'alimentation secteur et les fusibles d'entrée. Assurez-vous que le câble d'alimentation est correctement branché et que le disjoncteur différentiel est en état. Si le problème persiste, contactez un réparateur qualifié.

Quelle est la tension de charge pour une batterie gel ?

Pour une batterie gel en 12 V, la tension d'absorption est de 14,2 V et la tension de floating de 13,5 V. En 24 V, ces valeurs sont respectivement 28,4 V et 27,0 V. Ces réglages sont ceux par défaut en usine.

Comment installer le chargeur correctement ?

L'installation doit être effectuée par un personnel qualifié. Fixez le support de montage supérieur, accrochez le chargeur, puis fixez-le en partie basse. Raccordez les câbles batterie (négatif commun, positif sur les bornes +DC) et l'alimentation secteur (terre, neutre, phase). Utilisez des conducteurs de section adaptée (voir tableau dans la notice) et respectez les distances minimales pour la ventilation.

Quelles protections sont intégrées au chargeur ?

Le chargeur Centaur est protégé contre les courts-circuits en sortie et la surtempérature. Il dispose également d'une isolation galvanique et d'un revêtement interne protégeant les composants de l'humidité. De plus, un disjoncteur de sécurité différentiel doit être installé sur le circuit d'alimentation CA.

Puis-je laisser le chargeur connecté en permanence ?

Oui, le chargeur Centaur peut rester connecté à la batterie en permanence. Il utilise une courbe de charge en trois étapes (bulk, absorption, floating) qui évite la surcharge et la production de gaz excessive. Il est conçu pour un service continu.

Quel type de batterie peut être chargé ?

Le chargeur est adapté aux batteries plomb-acide rechargeables : ouvertes, fermées, gélifiées (GEL), AGM et acide liquide (LA). Ne jamais charger des batteries non rechargeables. Vérifiez la compatibilité avec votre batterie auprès de votre fournisseur.

Que faire en cas de surchauffe du chargeur ?

Le chargeur réduit automatiquement sa puissance ou s'arrête en cas de température excessive. Assurez-vous qu'il est installé dans un endroit sec et bien ventilé, de préférence à la verticale. Évitez d'obstruer les orifices de ventilation. Si le problème persiste, vérifiez que la charge n'est pas trop élevée pour la capacité du chargeur.

Où puis-je trouver les dimensions et le poids exacts de mon modèle ?

Les dimensions et le poids varient selon le modèle. Par exemple, les modèles 12/20 et 24/16 mesurent 355 x 215 x 110 mm et pèsent 3,8 kg. Les modèles plus puissants comme le 12/100 mesurent 505 x 255 x 130 mm et pèsent 12 kg. Consultez le tableau des spécifications dans la notice pour votre modèle précis.

MODE D'EMPLOI Centaur VICTRON ENERGY

Généralités

• Avant utilisation, revoir la documentation relative à cet appareil afin de vous familiariser avec les instructions et les indications de sécurité.
• Cet appareil a été conçu et testé selon les standards internationaux. Ne l'utiliser que pour le but auquel il est destiné.
• ATTENTION : RISQUE DE CHOC ELECTRIQUE. L'appareil est utilisé conjointement avec une source d'énergie permanente (batterie). Même à l'arrêt ou débranché, des tensions électriques dangereuses peuvent être présentes. Toujours déconnecter l'alimentation secteur et batterie avant toute intervention sur l'appareil. Un disjoncteur de sécurité différentiel doit être installé dans le circuit d'alimentation CA.
• Il n'y a pas de pièces réparables par l'utilisateur à l'intérieur de l'appareil. Ne pas déposer la face-avant et ne pas utiliser l'appareil sans face-avant montée. Faire appel à du personnel qualifié pour toute intervention de raccordement, d'entretien ou de réparation.
• Ne jamais utiliser le produit dans des endroits présentant des risques d'explosions de gaz ou de poussière. Consultez votre fournisseur pour vous assurer que le produit convient à la batterie utilisée. Respectez les instructions de sécurité du fabricant de la batterie.
• Attention : ne portez jamais de charges lourdes sans aide.
• Des gaz explosifs peuvent se libérer pendant la charge d'une batterie. Évitez toute flamme ou étincelle. Prévoir une ventilation adaptée en toute circonstance.
• N'essayez jamais de charger des batteries non rechargeables.
• Un interrupteur bipolaire avec un écartement de contacts minimum de 3mm doit être incorporé dans le câble d'alimentation électrique de l'appareil.

Précautions d'installation

• L'installation de cet appareil doit être effectuée par du personnel qualifié.
• Toujours se référer aux instructions d'installation dans le mode d'emploi avant de mettre l'appareil sous tension.
• Ceci est un appareil de la Classe de Sécurité I (fourni avec une borne de mise à terre de protection). Une masse de sécurité non interruptible doit être prévue aux bornes d'entrée et de sortie CA. Un point de mise à terre additionnel est situé à l'extérieur du boîtier de l'appareil. Si vous suspectez la protection par prise de terre d'être endommagée, l'appareil doit être mis hors tension et protégé contre toute mise en service involontaire; faire appel à du personnel qualifié.

- Assurez-vous que tous les câbles de raccordement sont équipés de fusibles et disjoncteurs. Ne jamais remplacer les protections par d'autres d'un type différent. Consultez les manuels pour utiliser les protections appropriées.

- Assurez-vous que tous les câblages et fils de l'installation sont ancrés pour qu'ils ne subissent aucune contrainte ou déformation.

- Avant de mettre l'appareil en service, contrôlez que la source de courant corresponde à la configuration de l'appareil tel que décrite dans le manuel.

- Assurez-vous que l'appareil est utilisé dans les conditions ambiantes correctes. Ne jamais utiliser l'appareil dans un environnement humide ou poussiéreux.

- Conservez toujours suffisamment d'espace libre autour de l'appareil pour la ventilation et assurez-vous que les orifices de ventilation ne sont pas obstrués.

- Assurez-vous que la puissance électrique souhaitée ne soit pas supérieure à la capacité de l'appareil.

- Cet appareil est un chargeur automatique à service continu pour des batteries plomb-acide rechargeables ouvertes, fermées et gélifiées.

- Utilisez des conducteurs adaptés à 75°C (167°F) minimum pour les raccordements.

- MISE EN GARDE : Remplacer immédiatement les conducteurs ou fils qui ne sont pas en parfait état.

Transport et stockage

• Lors du transport ou du stockage du produit, s'assurer que les conducteurs de raccordement au secteur et à la batterie sont déconnectés.
• Nous n'acceptons aucune responsabilité pour des dommages liés au transport lorsque l'appareil n'est pas transporté dans son emballage d'origine.
• Stocker l'appareil dans un endroit sec ; la température de stockage doit être comprise entre -20°C et +60°C.
• Consultez le mode d'emploi des batteries en ce qui concerne le transport, le stockage, la charge et la mise au rebut des batteries.

Technologie

Le Chargeur Centaur est un chargeur de batterie à commutation haute fréquence. Le facteur de puissance en entrée est corrigé électroniquement par l'étage de puissance primaire.

L'étage de puissance secondaire assure une isolation galvanique et une tension continue parfaite sur les bornes de sortie.

Les éléments électroniques internes sont protégés contre l'humidité et les impuretés par un revêtement spécial, garant d'une longue durée de vie de votre chargeur de batterie.

Trois batteries peuvent être chargées simultanément avec ce chargeur.

Fonctionnement

Le chargeur de batterie Centaur charge la batterie en 3 étapes (bulk – absorption – floating).

Il peut rester connecté à la batterie en permanence sans qu'une production de gaz due à une surcharge se produise.

Le chargeur peut s'utiliser pour différents types de batterie. Les réglages par défaut sont pour les batteries à électrolyte gélifié.

Pour l'utilisation avec d'autres types de batteries, veuillez sélectionner le type de batterie qui convient à l'aide du commutateur DIP accessible dans le coin inférieur gauche en déposant la partie inférieure de la face-avant. Voir figure 1.

Le courant de charge total de ce chargeur est réparti sur trois sorties, chacune des sorties peut fournir 100% de la puissance. Si une seule batterie est utilisée, il est recommandé de relier les trois sorties ensemble afin de soulager les diodes de séparation.

Recherche et resolution de defaults

Problème	Cause possible	Solution possible
Le chargeur ne marche pas n'est pas en ordre d'alimentation	L'alimentation secteur	Vérifier la tension
ou de sortie sont défectueux qualifié	Le ou les fusibles d'entrée à un réparateur	Remettre l'appareil
La batterie ne se charge pas complètement batterie	Mauvaise connexion de la batterie	Vérifier les raccordements de la
	Le sélecteur de type de batterie n'est pas dans la bonne position	Sélectionner le bon type de batterie (voir Fig.1)
	Capacité de batterie trop	S'assurer que la
élevée puissance du chargeur convient à la batterie
La batterie est surchargée	Le sélecteur de type de batterie n'est pas dans la bonne position	Sélectionner le bon type de batterie (voir Fig.1)
est défectueux batterie	Un élément de la batterie	Remplacer la
	Batterie trop petite	S'assurer que la
puissance du chargeur convient à la batterie

Avertissement :

L'installation doit être effectuée uniquement par du personnel qualifié.

Voir aussi figure 1 page 9.

1. Fixer le support de montage supérieur à l'emplacement souhaité.
2. Utiliser 3 vis.
3. Retirer les 4 vis de la face-avant inférieure et déposer celle-ci.
4. Accrocher le chargeur sur la plaque de montage et marquer les deux orifices de fixation en partie basse (M6).
5. Fixer le chargeur en partie basse par deux vis.
6. Couper les obturateurs en caoutchouc au diamètre souhaité.

Raccorder le câble batterie négatif sur la borne marquée –DC.

Le raccordement négatif est commun à toutes les batteries.

Raccorder le ou les câbles positifs sur la ou les bornes marquées +DC.

Utiliser des cosses du diamètre exact de la borne de raccordement.

Utiliser des conducteurs conformes aux normes en vigueur et dont la section est suffisante pour la puissance du chargeur.

Chacune des sorties peut fournir 100% de la puissance. Si une seule batterie est utilisée, il est recommandé de relier les trois sorties ensemble afin de soulager les diodes de séparation.

1. Raccorder l'alimentation secteur sur le bornier marqué E (terre), N (neutre), L (phase). Utiliser des conducteurs conformes aux normes en vigueur et dont la section est suffisante pour la puissance du chargeur. Bloquer le câble dans le presse-étoupe pour éviter toute traction sur les bornes.
2. Sélectionner le type de batterie à l'aide du commutateur DIP dans le coin inférieur gauche du circuit imprimé (voir fig. 1).
3. Remettre en place la face-avant à l'aide des 4 vis.
4. Mettre l'appareil sous tension et vérifier que le voyant vert s'allume (visible en bas à gauche par les orifices de ventilation).

Vérifier la tension de charge aux bornes des batteries.

Emplacement

Le chargeur Centaur doit être installé dans un endroit sec et ventilé. Une température ambiante trop élevée entraîne une diminution de la puissance du chargeur ou son arrêt, et une longévité amoindrie. Pour un refroidissement optimal, il est recommandé d'installer le chargeur en position verticale.

Outillage nécessaire

• Clé à pipe ou à douille M6 ou M8 (selon modèle)
• Tournevis cruciforme Phillips N°2 et plat 4 mm.
• Divers selon méthode de fixation et de raccordement

Modèle Centaur		Section minimale pour longueur jusqu'à 6 m (les longueurs supérieures sont déconseillées)
12/20	24/16	10mm^2 AWG 7
12/30	24/30	16mm^2 AWG 5
12/40	24/40
12/50	24/60	25mm^2 AWG 3
12/60
12/80		35mm^2 AWG 2
12/100

Section minimale des câbles batterie

La longueur des câbles du chargeur Centaur vers la ou les batteries doit être réduite au minimum afin d'éviter les pertes de tension.

Tensions de charge à environ 10% du courant nominal
Type de batterie plomb-acide	Absorption		Floating
	12V(6 cellules)	24V(12 cellules)	12V(6 cellules)	24V(12 cellules)
GEL	14.2	28.4	13.5	27.0
AGM	14.35	28.7	13.3	26.6
LA	14.5	29.0	13.5	27.0
Autres	14.85	29.7	13.7	27.4

Note importante concernant les réglages de tension de charge

Les tensions de charge comme ci-dessus pour les types différents de batterie sont seulement indicatives. Veuillez consulter votre fournisseur de batterie pour le conseil.

En particulier les batteries au plomb noyé (« LA » dans le tableau) peuvent exiger une tension de charge différente, dépendant de la construction chimique/mécanique.

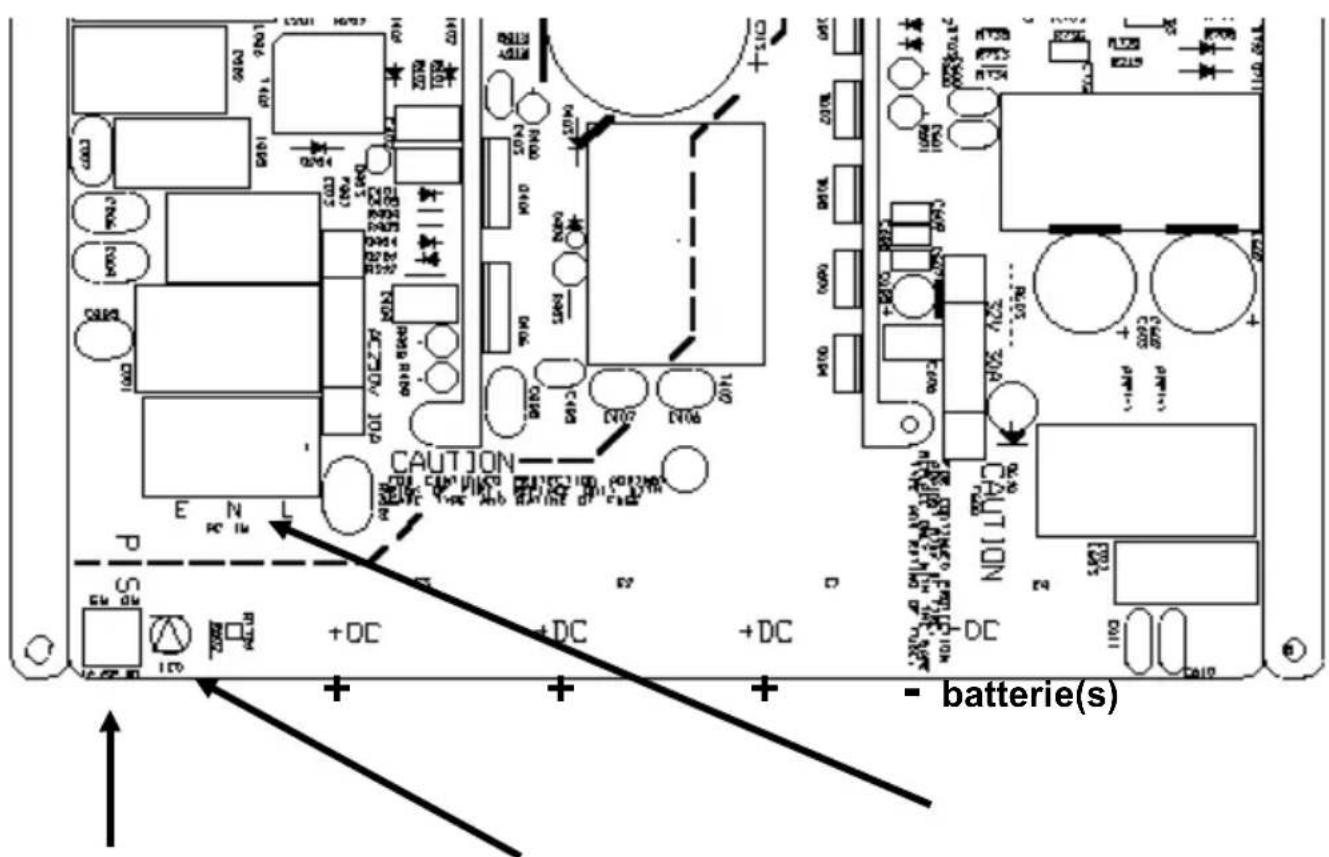

Sélection type batterie Voyant « marche » Bornier entrée secteur

LA(acide liquide)	II
		II	II

GEL(électrolyte gélifié)			II
	II	II

Autres	II		II
		II

FIGURE 1 : CONNEXIONS ENTREE/ SORTIE

Tension d'entrée vs. Courant d'entrée
Modèle	Tension d'entrée (Vac)	Courant d'entrée (Aac)	Tension d'entrée (Vac)	Courant d'entrée (Aac)
12/20	120	3.35	240	1.75
12/30	120	4.35	240	2.30
12/40	120	6.40	240	3.20
12/50	120	8.00	240	4.00
12/60	120	9.55	240	4.75
12/80	120	12.0	240	6.00
12/100	120	15.0	240	8.00
24/16	120	5.55	240	2.50
24/30	120	9.00	240	4.55
24/40	120	10.0	240	6.00
24/60	120	15.0	240	9.00

Remarque:

Pour les autres tensions d'entrée Uin, le courant d'entrée peut être calculé comme suit:

Courant d'entrée = (courant à 120VAC) x (120 / Uin)

Exemple

Courant d'entrée à 120Vac: 2,35 Amps

Nécessaires: courant d'entrée à = 110Vac

courant d'entrée = 3,35x (120/110) = 3,65A

4. Spécifications

Chargeur Centaur	12/20	12/30	12/40	12/50	12/60	12/80	12/100
		24/16			24/30	24/40	24/60
Alimentation	Tension: 90 – 265Vac			Fréquence: 45 – 65Hz		Facteur de puissance : 1
Tension de charge 'absorption' (12 / 24 Vdc)				14,3 / 28,5 (1)
Tension de charge 'float' (12 / 24 Vdc)				13,5 / 27,0 (1)
Nombre de sorties				3
Courant de charge (A) (2)	20	30 /16	40	50	60/30	80/40	100/60
Ampèremètre en façade				Ja
Courbe de charge				IUoU (Charge en 3 étapes)
Capacité de batterie recommandée (Ah)	80 - 200	120 – 300	160 - 400	200 - 500	240 – 600	320 – 800	400 – 1000
		45 - 150			120 - 300	160 - 400	240 - 600
Sonde de température				Interne, -2mV / °C par élément
Ventilation forcée Oui, asservie à la température et au courant
Protections				Courts-circuits en sortie, température
Température de fonctionnement				-20 - +60°C
Ignition protégée				Oui
Humidité (sans ruissellement)				max 95%
BOITIER
Matériau & Couleur				aluminium (bleu RAL 5012)
Raccordement batteries (boulons)	M6	M6	M8	M8	M8	M8	M8
Raccordement entrée				Borne à vis 4mm2
Degré de protection				IP 20
Poids (kg)	3,8	3,8	5	5	5	12	12
Dimensions (hxIxp en mm)	355x215x110	355x215x110	426x239x135	426x239x135	426x239x135	505x255x130	505x255x130
CONFORMITE AUX NORMES
Sécurité				EN 60335-2-29, UL 1236
Émission				EN 55014, EN 61000-3-2, EN 61000 3-3
Immunité				EN 55014-2

1) Réglages usine. Sélecteur interne pour batteries à électrolyte liquide, gel ou AGM.

2) Jusqu'à 40°C température ambiante. Diminution de puissance de ±20% du nominal à 50°C et de ±40% à 60°C.
