MANUALE UTENTE Centaur VICTRON ENERGY

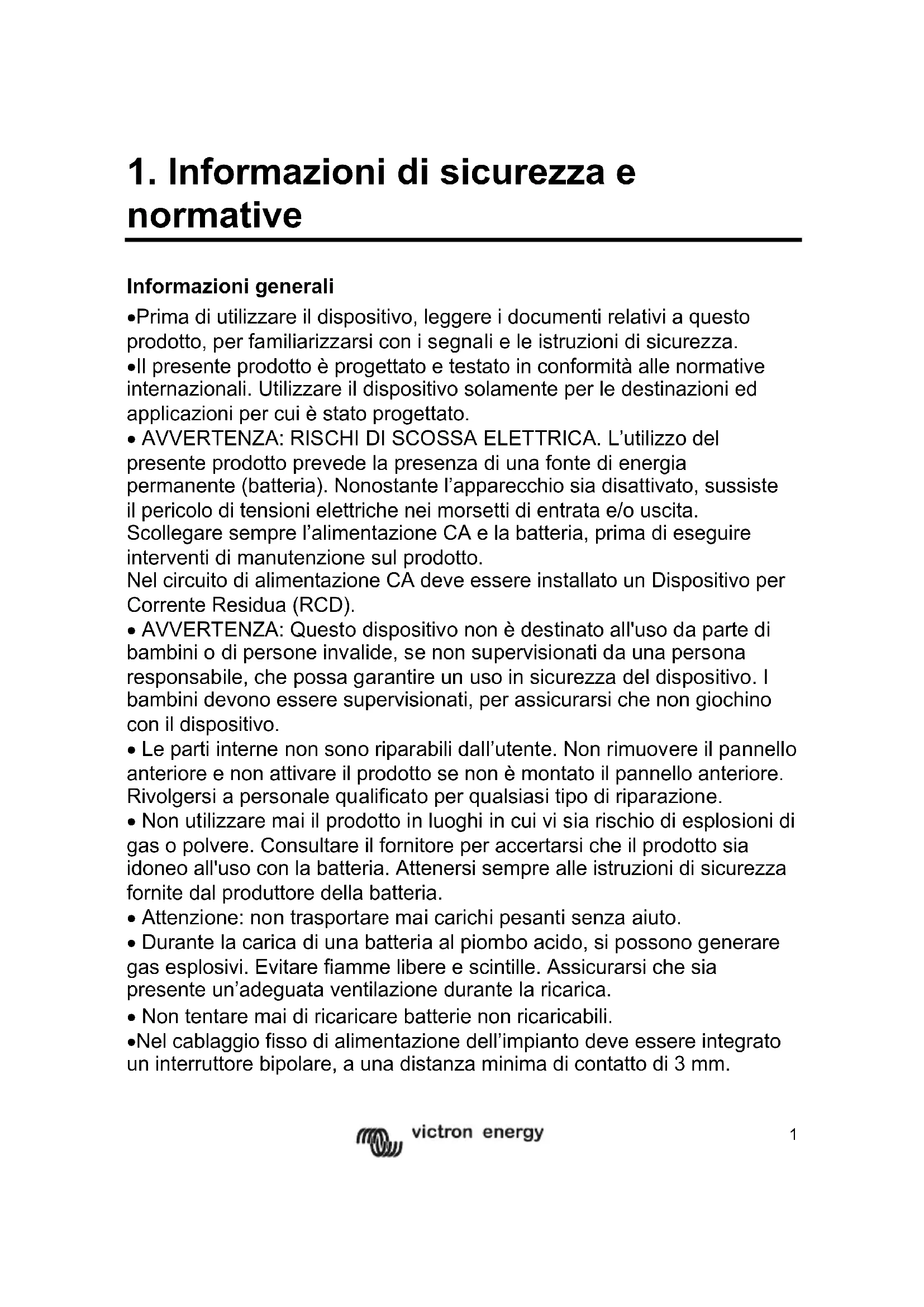

1. Informazioni di sicurezza e

normative Informazioni generali

• Prima di utilizzare il dispositivo, leggere i documenti relativi a questo prodotto, per familiarizzarsi con i segnali e le istruzioni di sicurezza.

• Il presente prodotto è progettato e testato in conformità alle normative internazionali. Utilizzare il dispositivo solamente per le destinazioni ed applicazioni per cui è stato progettato.

• AVVERTENZA: RISCHI DI SCOSSA ELETTRICA. L’utilizzo del presente prodotto prevede la presenza di una fonte di energia permanente (batteria). Nonostante l’apparecchio sia disattivato, sussiste il pericolo di tensioni elettriche nei morsetti di entrata e/o uscita. Scollegare sempre l’alimentazione CA e la batteria, prima di eseguire interventi di manutenzione sul prodotto. Nel circuito di alimentazione CA deve essere installato un Dispositivo per Corrente Residua (RCD).

• AVVERTENZA: Questo dispositivo non è destinato all'uso da parte di bambini o di persone invalide, se non supervisionati da una persona responsabile, che possa garantire un uso in sicurezza del dispositivo. I bambini devono essere supervisionati, per assicurarsi che non giochino con il dispositivo.

• Le parti interne non sono riparabili dall’utente. Non rimuovere il pannello anteriore e non attivare il prodotto se non è montato il pannello anteriore. Rivolgersi a personale qualificato per qualsiasi tipo di riparazione.

• Non utilizzare mai il prodotto in luoghi in cui vi sia rischio di esplosioni di gas o polvere. Consultare il fornitore per accertarsi che il prodotto sia idoneo all'uso con la batteria. Attenersi sempre alle istruzioni di sicurezza fornite dal produttore della batteria.

• Attenzione: non trasportare mai carichi pesanti senza aiuto.

• Durante la carica di una batteria al piombo acido, si possono generare gas esplosivi. Evitare fiamme libere e scintille. Assicurarsi che sia presente un’adeguata ventilazione durante la ricarica.

• Non tentare mai di ricaricare batterie non ricaricabili.

• Nel cablaggio fisso di alimentazione dell’impianto deve essere integrato un interruttore bipolare, a una distanza minima di contatto di 3 mm.2

• L’installazione di questo prodotto deve essere eseguita da personale qualificato.

• Fare sempre riferimento alla sezione sull’installazione del manuale per l’utente, prima di collegare il dispositivo all’alimentazione elettrica.

• Il presente prodotto è in classe di sicurezza I (dotato di terminale di terra di protezione). I morsetti di ingresso/uscita in CA devono essere dotati di messa a terra continua di sicurezza. Un ulteriore punto di messa a terra si trova all’esterno del prodotto. Nel caso si sospetti un’alterazione della protezione di terra, disattivare il prodotto e prendere le necessarie precauzioni per scongiurare un’accensione accidentale. Rivolgersi a personale di assistenza qualificato.

• Assicurarsi che i fusibili e gli interruttori siano dotati di cavi di collegamento. Mai sostituire un dispositivo di protezione con un dispositivo di tipo diverso. Consultare il manuale per stabilire quale sia il componente adeguato.

• Assicurarsi che tutti i cavi dell’impianto siano ancorati, in modo che i conduttori non siano sottoposti a sforzo e torsioni.

• Prima di applicare la tensione, verificare che le fonti di tensione disponibili siano conformi alle impostazioni di configurazione del prodotto descritte nel manuale.

• Assicurarsi che le condizioni ambientali siano consone al funzionamento del dispositivo. Mai utilizzarlo in ambienti umidi o polverosi.

• Lasciare sempre uno spazio sufficiente per l’aerazione e assicurarsi che le aperture di aerazione non siano bloccate.

• Assicurarsi che la potenza necessaria non sia superiore alla capacità del prodotto.

• Questo dispositivo è un caricabatterie a funzionamento continuo per batterie ricaricabili aperte, sigillate e al piombo-acido.

• Per il collegamento dell’alimentazione, utilizzare cavi che possano sopportare almeno 75°C (167°F).

• ATTENZIONE: Sostituire immediatamente i cavi difettosi.3

Trasporto e magazzinaggio

• Durante il magazzinaggio o il trasporto del prodotto, assicurarsi che i cavi di alimentazione e della batteria siano scollegati.

• Si declina qualsiasi responsabilità per danneggiamenti durante il trasporto, qualora l’apparecchio non venga trasportato nel suo imballo originale.

• Stoccare il prodotto in un luogo asciutto; la temperatura di magazzinaggio deve essere compresa tra – 20°C e 60°C.

• Consultare il manuale di istruzioni del produttore della batteria per informazioni relative a trasporto, magazzinaggio, carica, ricarica e smaltimento della batteria.4

Tecnologia Il Caricabatterie Centaur è un caricabatterie ad alta frequenza completamente commutato. Il fattore di potenza in ingresso è elettronicamente corretto dalla prima fase di potenza. La fase successiva fornisce isolamento galvanico e una tensione CC perfetta nei morsetti di uscita. Le parti elettroniche interne sono protette contro l’umidità e la sporcizia da un rivestimento speciale, che garantisce una lunga vita utile del caricabatterie. Questo caricabatterie può ricaricare contemporaneamente tre batterie ad alta capacità. Funzionamento Il caricabatterie ricarica la batteria con una caratteristica di carica a 3 fasi (Prima fase-Assorbimento-Mantenimento). Può rimanere permanentemente collegato alla batteria, senza pericolo di aumento della formazione dei gas dovuto a sovraccarica. Il caricabatterie si può utilizzare per svariati tipi di batterie, ma le impostazioni predefinite sono per le batterie Gel. Per utilizzarlo con altri tipi di batterie, si prega di selezionare Piombo Acido o AGM, aprendo l’involucro anteriore sul fondo e selezionando DIP switch nell’angolo in basso a sinistra. Vedere Figura 1. La corrente di carica di questo Caricabatterie è suddivisa in tre uscite principali, ma ogni uscita può fornire il 100% di potenza, se c’è una sola batteria collegata.5

Problema Possibile causa Soluzione Il caricabatterie non funziona L’alimentazione non è corretta Misurare l’alimentazione I fusibili di ingresso o uscita sono Restituire il prodotto difettosi al venditore La batteria non si Connessione erronea della batteria Controllare la connessione carica completamente della batteria

L’interruttore di selezione della batteria Selezionare il tipo si trova sull’impostazione erronea di batteria corretto (vedere Fig. 1) Capacità batteria troppo elevata Assicurarsi che la capacità del caricabatterie sia compatibile con la batteria La batteria si sta L’interruttore di selezione batteria Selezionare il tipo Sovraccaricando si trova sull’impostazione erronea di batteria corretto (vedere Fig. 1) Una cella della batteria Sostituire la batteria è difettosa Batteria troppo piccola Rivolgersi al fornitore della batteria6

AVVERTENZA: Solo personale qualificato Istruzioni

1. Installare il supporto a muro (per il fissaggio superiore) del

caricabatterie e assicurarsi che sia livellato.

2. Installare le tre viti.

3. Aprire l’involucro allentando le quattro viti, site nella parte inferiore

4. Posizionare il caricabatterie sul supporto a muro e fare un segno in

corrispondenza dei due fori di montaggio (fori-D-M6) nella parte inferiore.

5. Installare le viti M6.

6. Installare il filo CA per alimentare i morsetti segnati come E, N, L e

assicurarsi di usare un cavo con una sezione corretta (secondo normativa ABYC) per la corrente di entrata, come indicato sull’etichetta del caricabatterie.

7. Tagliare le spine di entrata CC su misura del cavo, poi collegare i

cavi della batteria alle linguette CC segnate come +CC e CC. La -CC generalmente serve per tutte e tre le batterie. Se sono presenti meno di tre batterie, scegliere una delle +CC, giacché sono tutte predisposte per il carico di corrente completo. Selezionare l’adeguata sezione del cavo (secondo normativa ABYC).

8. Selezionare il tipo di batteria, premendo l’opportuno DIP switch,

sito nell’angolo in basso a sinistra del pannello. Nota: Questa unità è predisposta per batterie GEL; se si cambia il tipo di batteria, DESELEZIONARE GEL (Vedere Figura 1).

9. Riposizionare l’involucro superiore e chiuderlo con le quattro viti.

10. Fornire alimentazione e verificare che il LED verde sia acceso (in

basso a sinistra del pannello del PC, guardare attraverso le aperture di aerazione in basso a sinistra).7

Ubicazione Il Caricabatterie Centaur deve essere installato in una zona asciutta e ben ventilata. Una temperatura ambiente troppo elevata può causare un’uscita più bassa, una vita più breve o un arresto totale del Caricabatterie Centaur. Il Caricabatterie Centaur è predisposto per montaggio a pavimento e a muro. Tuttavia, per un raffreddamento ottimale, si raccomanda di posizionarlo in verticale. I cavi fra il Caricabatterie Centaur e la batteria devono essere il più corti possibile, per minimizzare le perdite. Per le connessioni di Entrata/Uscita, vedere Figura 1. Strumenti e cavi necessari

• Cacciavite a stella Phillips n. 2.

• Cavi batteria: sezione minima del cavo. Modello Lunghezza 0 - 6m 12/20 24/16 10mm² AWG 7 12/30 24/30 12/40 24/40 16mm² AWG 5 12/50 24/60 12/60 25mm² AWG 3 12/80 12/100 35mm² AWG 28

Non sono raccomandati cavi più lunghi di 6 m. Si devono utilizzare occhi per cavi con fori M6/8. Per il collegamento all’alimentazione, utilizzare cavi che possano sopportare almeno 75°C (167°F). ATTENZIONE: Sostituire immediatamente i cavi difettosi. Sequenza di collegamento

• Scollegare l’alimentazione di rete.

• Scollegare dalla batteria i relativi cavi.

• Aprire l’involucro anteriore.

• Collegare i cavi della batteria al caricabatterie. Tenere presente che c’è un solo ‘meno’ - Utilizzare un fusibile proporzionale alle dimensioni del caricabatterie.

• Collegare i cavi della batteria alla batteria.

• Collegare l’AC-in tramite un cavo a tre anime da 2,5 - 4 mm², anima flessibile alla morsettiera AC-in. Tenere presente che è assolutamente necessario un vero collegamento PE.

• Chiudere il pannello anteriore. Tensione di carica a circa 10% della corrente nominale

Nota importante riguardo le impostazioni della tensione di carica Le summenzionate tensioni di carica per i vari tipi di batterie sono puramente indicative. Per ottenere assistenza, rivolgersi al fornitore della batteria. Soprattutto le batterie piombo-acido a liquido elettrolita (“LA” nella tabella) potrebbero richiedere una diversa tensione di carica, secondo la struttura chimica/meccanica.9

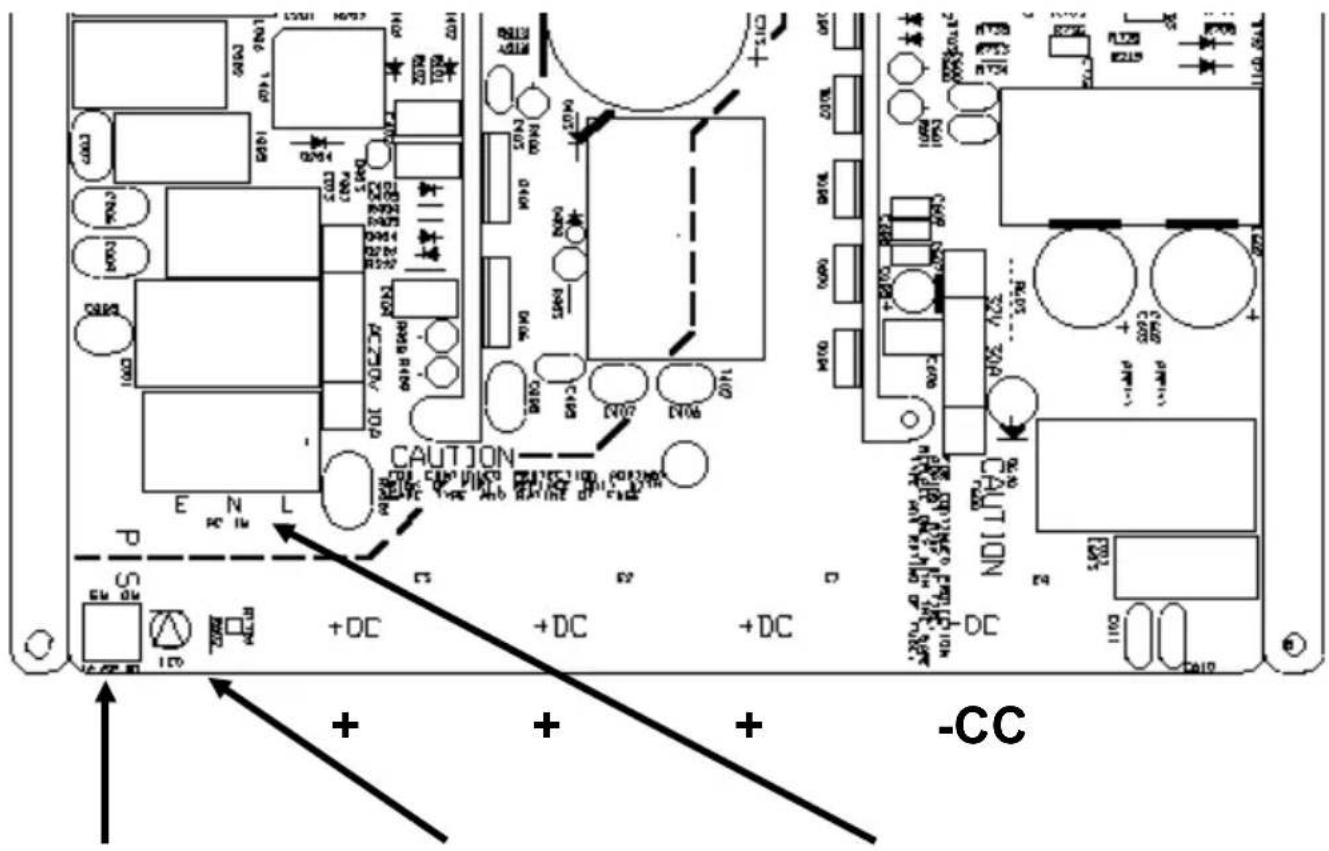

Selezione batteria Spia LED ‘ON’ ENTRATA CA

Tensione di Ingresso vs Corrente di Ingresso Modello

Tensione ingresso (Vca) Corrente Ingresso (Aca) Tensione ingresso (Vca) Corrente Ingresso (Aca) 12/20

Nota: Per altre tensioni di ingresso Uin, la corrente di ingresso si può calcolare come segue: Corrente di ingresso = (corrente a 120Vca) x (120 / Uin) Esempio: Corrente di ingresso al 120Vca: 3,35 Amp Necessario: corrente di ingresso a Uin = 110Vca Risposta: corrente di ingresso = 3,35 x (120 / 110) = 3,65A11

Caratteristiche generali Tensione di ingresso: 90 – 265V Frequenza di ingresso: 45 – 65Hz Fattore di potenza: 1 Tensione di carica “assorbimento (V DC) 14,3 / 28,5 (1)

Tensione di carica ‘mantenimento’ (V DC) 13,5 / 27,0 (1)

Caratteristiche di carica IUoU (carica a 3 fasi) Capacità batterie consigliata (Ah)

200-500 240-600 120-300 320-800 160-400 400-1000 240-600 Sensore temperatura interno, - 2mV / °C per cell Raffreddamento forzato Ad aria forzato, controllo temperatura e corrente Protezione Corto circuiti in uscita, surriscaldamento Intervallo di temp. operativa da - 20 a 60°C (0 - 140°F) Ignifugo Sì Umidità (senza condensa) max 95% INVOLUCRO

Materiale e colore alluminio (blu RAL 5012) Collegamento batteria

bulloni Collegamento CA morsetto a vite 4mm² (AWG 6) Categoria protezione IP 20 Peso kg (libbre) 3,8 (8.4) 3,8 (8.4) 5 (11) 5 (11) 5 (11) 12 (26) 12 (26)

1) Impostazione standard.

Tensione ottimale di carico/mantenimento selezionabile tramite DIP switch, per batterie piombo-acido con liquido lettrolita, Gel-Cell o AGM.

2) Temperatura ambiente fino a 40 °C (100 °F).

Riduzione della potenza in uscita a ca. 80% del valore nominale a 50°C (120°F) e 60% del valore nominale a 60°C (140°F).Serial number:
