GEBRUIKSAANWIJZING Centaur Charger VICTRON ENERGY

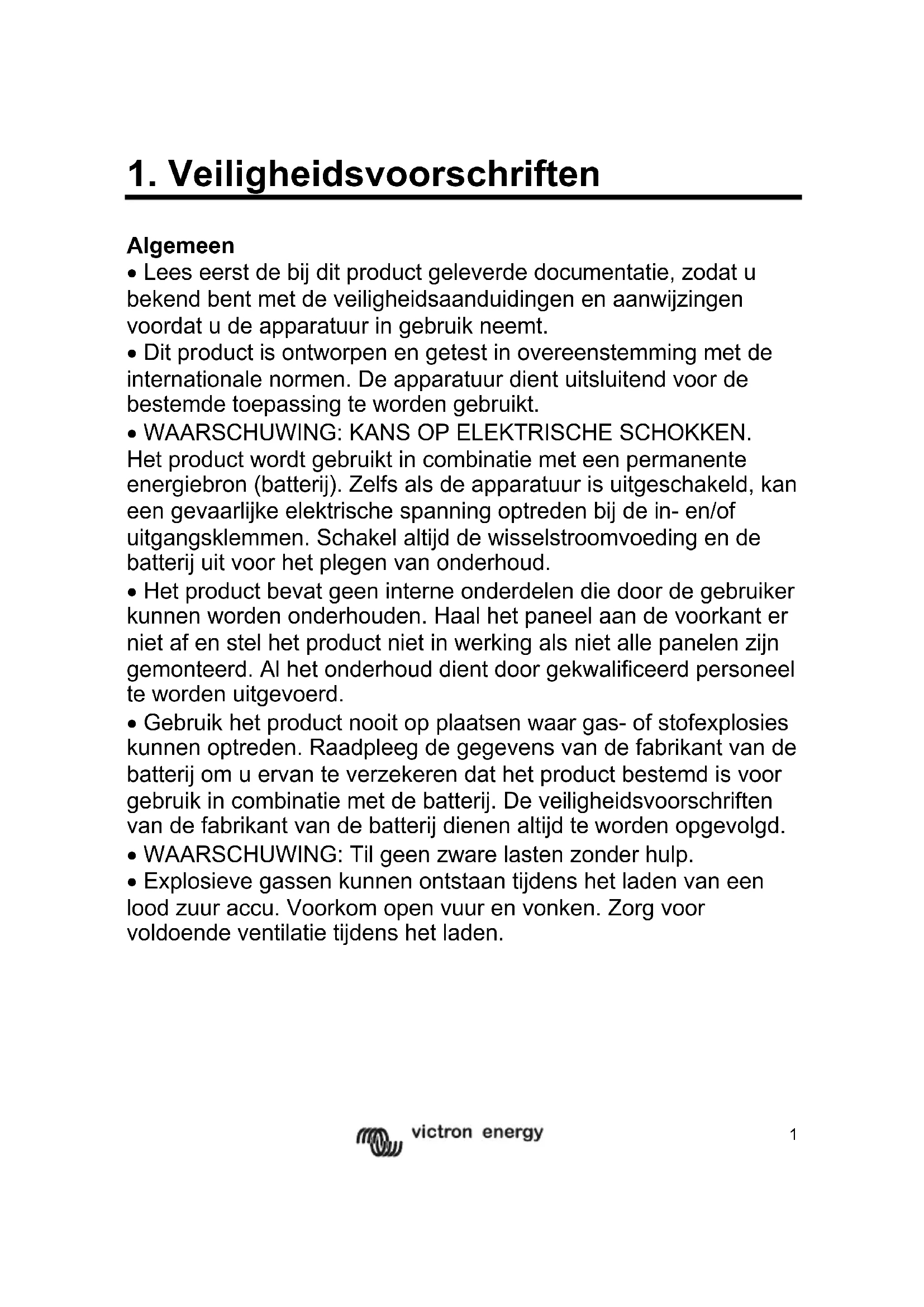

1. Veiligheidsvoorschriften

Algemeen

• Lees eerst de bij dit product geleverde documentationatie, zodate u bekend bent met de veiligheidsaanduidingen en aanwijzingen voordat u de apparatuur in gebruik neemt.
• Dit product is ontworpen en getest in overeenstemming met de internationale normen. De apparatuur dient uitsluitend voor de bestemde toepassing te worden gezruikt.
• WAARSCHUWING: KANS OP ELEKTRISCHE SCHOKKEN. Het product worden gebrukt in combinatie met een permanente energiebron (batterij). Zelfs als de apparatuur is uitgeschakeld, kan een gevaarlijke elektrische spanning optreden bij de in- en/of uitgangsklemmen. Schakel.altijd de wisselstroomvoeding en de batterijuit voor het plegen van onderhoud.
• Het product bevat geen interne onderdelen die door de gebruiker kuren worden onderhouden. Haal het paneel aan de voorkant er Niet af en stel het product Niet in werkung als Niet alle panelen zich gemonteerd. Al het onderhoud dient door gekwalificeerd personneel te worden uitgevoerd.
• Gebruik het product nooit opplaaten waar gas- of stofexplosies konnen optreden. Raadpleeg de gegevens van de fabrikant van de batterij om u ervan te verzekeren dat het product bestemd is voor gebruik in combinatie met de batterij. De veiligheidsvoorschriften van de fabrikant van de batterij dienen.altijd te worden opgevolgd.
  WAARSCHUWING: Til geen zwarelasten zonder hulp.
• Explosieve gassen können ontstaan tijdens het laden van een lood zour accu. Voorkom open vuur en vonden. Zorg voor voldoende ventilatie tijdens het laden.

Installatie

• De installmentie van dit product moet worden uitgevoerd door gekwalificeerd personeel.
• Refereer alkijd maar de installmentie instructies in de gebruiksaanwijzing voor de ingebruikname van de apparatuur.
• Dit is een product uit veiligheidsklasse I (dat worden geleverd met een aardklem ter beveiliging). De in- en/ofuitgangsklemmen van de wisselstroom要去en zijn voorzien van een ononderbreekbare aarding ter beveiliging. Aan de buitenkant van het product bevindt zich een extra aardingspunt. Als het aannemelijk is dat de aardbeveiliging is beschadigd,要去 het product buiten werking worden gesteld en worden beveiligd gegen iedere onopzettelijke inwerkingstelling; neem contact op met gekwalificeerd onderhoudspersoneel.
• Zorg ervoor dat de aansluitkabels zijn voorzien van zekeringen en stroomonderbrekers. Vervang een beveiligingsonderdeel nooit door een ander type. Raadpleeg de handleiding voor het juiste onderdeel.
• Controller voordat u het apparaat inschakelt, dat de beschikbare spanningsbron overeenkomt met de configuratie-instellenen van het product zoals beschreiben in de handleiding.
• Zorg ervoor dat de apparatuur onder de juiste bedrijfsomstandigheden worden gezruikt. Stel het product nooit in bedrijf in de regen of in een stoffige omgeving.
• Zorg ervoor dat er.altijd voldoende vrije ruimte rondon het product is voor ventilatie en dat de ventilatie openingsen Niet+zijn geblokkeerd.
• Verzeker u ervan dat de vereiste spanning nicht hoger is dan de capaciteit van het product.
• Dit product is een ononderbroken automatische lader voor herlaadbare open, gesloten en GEL lood zour accu's.
• Gebruik voor de voeding kabels die tenminste 75^ (167°F) aan hunnen.
  WAARSCHUWING: Vervang defecte kabels of draden onmiddelijk.

Vervoer en opslag

• Zorg ervoor dat de netspanning en batterijkabels zijn losgekoppeld bij opslag of vervoer van het product.

• Er kan geen aansprakelijkheid worden aanvaard voor transportschade indien de apparatuur worden vervoerd in een andere dan de originele verpakking.

• Sla het product op in een droge omgeving; de opslagtemperatuur要去ussen de -20^ en 60^ liggen.

• Raadpleeg de handleiding van de fabrikant van de batterij met betrekking tot vervoer, opslag, opladen, herladen en verwijderen van de batterij.

2. Beschrijving

Technologie

De Centaur lader is een hoog freqente geschakelde acculader.

De input is een elektronische stroom factor gecorrigeerd door de eerste stap.

De tweede stap geeft provisie voor galvanische isolatie en biedt perfecte DC voltage bij de uitgangen.

The interne elektronische onderdelen zijn voorzien van een speciale coating die beschermt gegen vocht en stof wat zorgt voor een lange levensduur van uw acculader.

Drie hoge-capaciteit accu's können tegelijk worden geladen met deze lader.

Gebruik

De acculader laadt de accu's met een 3-staps (Bulk-Absorption-Float) laad karakteristiek. De lader kan aangesloten blijven op de accu's zonder extra gas vorming door het laden van een volle accu.

De lader kan worden gebruikt voor verschillende soorten accu's maar de standard instelling is voor een GEL accu.

Voor gebruik met andere accu'sCNT u het onderste deel van het front openen en waar door middel van de DIP switches links onderin kiezen voor een lood-zuur of AGM accu. Zie Fig1.

De volledige laadstroom van deze lader is verdijd over 3 uitgangen maar kan ook 100% geen over 1 uitgang als er maar 1 accu aangesloten is.

PROBLEM

Probleem	Mogelijk oorzaak	Oplossing
Lader werkst nicht	De hoofdstroom is nicht ok	Meet de hoofdstroom na
	De in of output zekeringen+zijn defect	Breng het product terug maar uw dealer
De accu worden nicht vol geladen	Een slechte accu connectie	Controler de accu connectie
	De accu DIP switch staatverkeerd	Selecteer de juiste accu. Zie Fig1.
	Accu capaciteit is te groot	Verzeker uzelf dat dcapaciteit van de lader overeenkomt met de accu
De accu worden te lang geladen	De accu DIP switch staatverkeerd	Selecteer de juiste accu. Zie Fig1.
	Een enkele cel in de accu is defect	Vervang de accu
	Een tekleine accu	Vraag advies van uw accu leverancier

3. Installatie

Waarschuwing: Alleen gekwalificeerd personeel

Instructies

1. Bevestig de houder van de acculader. Zorg ervoor dat deze waterpas is.
2. Installer drie schroeven.
3. Open het onderste frontpaneel door het verwijderen van 4 schroeven.
4. Plaats de lader op de houder en markeer de onderzijde van de 2 (M6-D-gaten) bevestigingsgaten
5. Installee M6 schroeven.
6. Installer AC kabel aan de input terminal gemarkeerd met E, N, L, zorg ervoor dat u de juiste kabel gezruikt (aar ABYC richtlijnen) voor de input spanning gemarkeerd op het label van de lader.
7. Snij DC inlet aansluitingen tot kabel formaat en bevestig dan de accu kabels met de DC lugs die+zijn gemarkeerd met +DC &-DC. De -DC is voor alle drie de accu's. Als er minder dan drie accu's maar, kies dan willekeurig een +DC . Alle uitgangen zicht voor de volledige spanning. Zorg ook hier voor de juiste kabel (haar ABYC richtlijnen).
8. Selecteer het type accu door middel van de bijpassende DIP switch aan de linker onderzijde van het paneel. Opmerking: Deze unit is geselecteerd voor GEL; als u een ander accu type wilt selectoren, kies dan DESELECT GEL (zie figuur 1).
9. Bevestig het frontpaneel enplaats de vier schroeven.
10. Zet de stroom aan en controllerer of de groene LED aan is (links onder op het pc bord, kijk door de ventilatie roosters aan de linker onderzijde).

Locatie

De Centaur Charger要去cken geinstalleerd in een droge goed geventileerde omgeving. Een te hove omgevingstemperatuur heeft als gevolg een lagere output, kortere levensduur of het compleet Niet functioneren van de Centaur Charger.

De Centaur Charger is geschikt voor zowel vloer als muur montage. Voor optimale koeling is een verticale houding aangeraden. De kabelsussen de Centaur Charger en de accu moeten zo kort als maybeijk gehonden worden om energia verlies te voorkomen. Zie figuur 1 voor de In- en Output aansluitingen.

Benodigdheden voor installmentie

M6 Dop sleutel.
Kruiskop schroevendraaier nr.2 Phillips
- Accu kabels: minimale doorsnede

Model		Lengte 0-6m
12/20	24/16	10mm² AWG 7
12/30	24/30	16mm² AWG 5
12/40	24/40
12/50	24/60	25mm² AWG 3
12/60
12/80		35 mm² AWG 2
12/100

Kabels langer dan 6m zichn nicht aangeraden.

Kabel ogen met M6/8 gaten moeten worden gebruikt.

Gebruik voor de voeding kabels die tenminste 75^ (167°F) aan hunnen.

WAARSCHUWING: Vervang defecte kabels of draden onmiddelijk.

Aansluit volgorde

• Sluit de hoofdstroom af
  Haal de accu kabels van de accu's
• Open het frontpaneel
• Verbind de accukabels met de lader. Er is slechts een -DC. Gebruik een zekering die past bij het formaat van de acculader.
• Verbind de accukabels met de accu's
• Verbind de AC-in met een 3 aderige kabel van 2.5 - 4mm^2 flexibele ader met de AC-in. Een echte PE-connectie is striktoodzakelijk.
• Sluit het frontpaneel

Laadspanning bij ca. 10% van de nominale laadstroom
	Absorption		Float
Loodzuur Batterij type	12V (6 cellen)	24V (12 cellen)	12V (6 cellen)	24V (12 cellen)
GEL	14.2	28.4	13.5	27.0
AGM	14.35	28.7	13.3	26.6
LA	14.5	29.0	13.5	27.0
Andere	14.85	29.7	13.7	27.4

Belangrijke opmerking betreffende het instellen van de laadspanning

De boven vermelde voltages voor de verschillende.accusoorten zich slechts indicatief. Raadpleeg a.u.b. uw leverancier voor advies.

Vooral 'natte' LODzwavelzuuraccu's ('LA' in de tabel) vereisen möglich afwijkende laadvoltages, afhankelijk van de chemische/mechanische constructie.

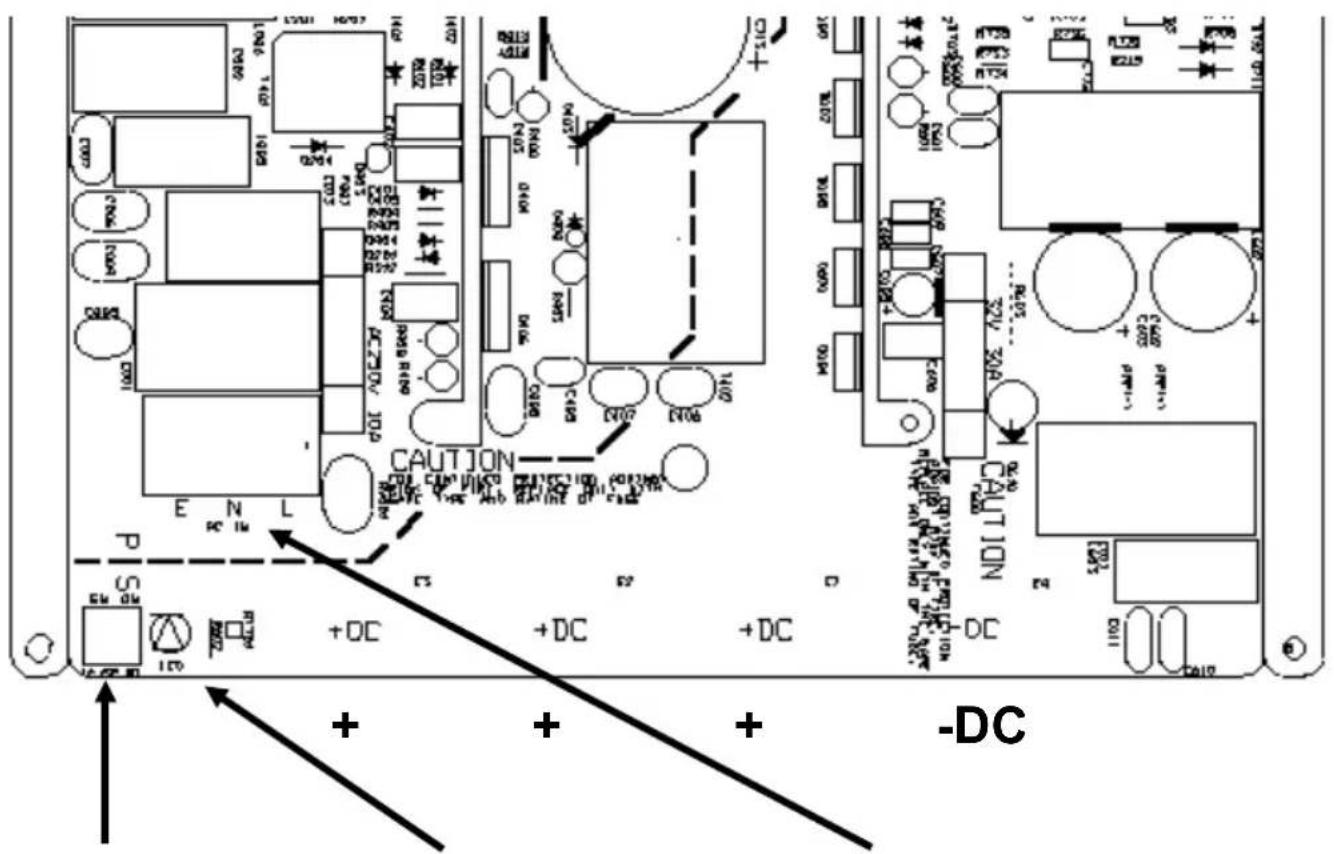

FIGUUR 1 INPUT/OUTPUT VERBINDINGEN

Accu selecteren

LED 'Aan' Indicator

AC INPUT

LA	II
		II	II

AGM		II
	II		II

GEL			II
	II	II

Anders	II		II
		II

Ingangsstroom vs. ingangsspanning
Model	Ingangs-spanning (Vac)	Ingangs-stroom (Aac)	Ingangs-spanning (Vac)	Ingangs-stroom (Aac)
12/20	120	3.35	240	1.75
12/30	120	4.35	240	2.30
12/40	120	6.40	240	3.20
12/50	120	8.00	240	4.00
12/60	120	9.55	240	4.75
12/80	120	12.0	240	6.00
12/100	120	15.0	240	8.00
24/16	120	5.55	240	2.50
24/30	120	9.00	240	4.55
24/40	120	10.0	240	6.00
24/60	120	15.0	240	9.00

Let op:

Voor andere ingangsspanningen Uin kan de ingangsstroom als volgt worden berekend:

Ingangsstroom = (stroom bij 120VAC)x(120/Uin)

Voorbeeld

Ingangsstroom bij 120Vac: 2,35 Amps

Benodigd: ingangsstroom op Uin = 110Vac

Antwoord: ingangsstroom = 3,35x (120/110) = 3,65A

4. Specificities

Centaur Laders	12/20	12/30	12/40	12/50	12/60	12/80	12/100
		24/16			24/30	24/40	24/60
Ingang	Ingangsspanning: 90 – 265V			Frequentie: 45 – 65Hz		Power factor: 1
Laadspanning ‘absorption' (V DC)				14,3 / 28,5 (1)
Laadspanning ‘float'				13,5 / 27,0 (1)
aantal uitgangen				3
Laadstroom (A) (2)	20	30/16	40	50	60/30	80/40	400/60
Ampère meter Ja
Laadkarakteristiek				IUoU (3-traps laadkarakteristiek)
Aanbevolen accucapaciteit (Ah)	80 - 200	120 - 300	160 - 400	200 - 500	240 - 600	320 - 800	400 - 1000
		45 - 150			120 - 300	160 - 400	240 - 600
Temperatuur sensor				Intern, - 2mV / °C per cel
Geforceerde koeling				Ja, temperatuur en stroom gestuurd
Beveiligingen				Kortsluiting en temperatuur
Temperatuur bereik				-20 - 60°C
Ignition protected Ja
Vocht (niet condenserend)				max 95%
BEHUIZING
Material & kleur aluminium (blauw RAL 5012)
Accu-aansluiting	M6 bouteN	M6 bouteN	M8 bouteN	M8 bouteN	M8 bouteN	M8 bouteN	M8 bouteN
230 V AC- aansluiting				schroefklem 4mm2
Beschemklasse				IP 20
Gewicht (kg)	3,8	3,8	5	5	5	12	12
Afmetingen (hxbxd in mm)	355x215x11	355x215x11	426x239x13	426x239x13	426x239x13	505x255x13	505x255x13
	0	0	5	5	5	0	0
NORMEN
Veiligheid				EN 60335-2-29, UL 1236
Emissie				EN 55014, EN 61000-3-2, EN 61000-3-3
Immuniteit				EN 55014-2

1) Standaard instelling.
Met DIP switches instelbaar voor open lood accu's, gel accu's of AGM accu's.
2) Tot 40^ omgevingstemperatuur.
De uitgangsstroom neemt af tot ca. 20% van nominal bij 30^ van nominal bij 60^
