Produkttyp	Automatisches Hochfrequenz-Batterieladegerät
Marke	Victron Energy
Modell	Phoenix Charger
Netzversorgung	120-240 V AC, einphasig
Nennausgangsspannung	12 V oder 24 V je nach Modell
Maximaler Ladestrom	Bis zu 50 A für Modell 12/50, 30 A für 12/30, usw.
Ladetechnologie	Auto-adaptiv in 4 Stufen (Bulk, Absorption, Float, BatterySafe)
Anzahl der Batterieausgänge	Zwei Hauptausgänge + ein Hilfsausgang (Erhaltungsladung)
Schutzfunktionen	Gegen Kurzschluss, Überhitzung, Verpolung (LED), Ausgangssicherungen
Galvanische Trennung	Ja, durch eine galvanisch getrennte Ausgangsstufe
Temperaturkompensation	Ja, über mitgelieferten Temperaturfühler
Fernspannungsabtastung	Ja, über Klemmen +V-sense und -V-sense (empfohlen)
Fernsteuerung	Optional über Phoenix Charger Control Panel
Benutzereinstellungen	Bulk-Strom, Absorptionsspannung, Float-Spannung, Batterietyp usw. (über Tasten oder entferntes Panel)
Kompatible Batterietypen	Nass, Gel, AGM, versiegelt (einstellbar)
Abmessungen (ca. Modell 12/30)	325 x 160 x 110 mm (B x T x H)
Gewicht	Ca. 3 bis 5 kg je nach Modell
Lagertemperatur	-20°C bis +60°C
Sicherheitsklasse	Kategorie I (Erdung erforderlich)
Wartung	Keine vom Benutzer reparierbaren Teile. Mit einem trockenen Tuch reinigen. Vor der Wartung trennen.

Häufig gestellte Fragen - Phoenix Charger VICTRON ENERGY

Was tun, wenn die LED 'Failure' leuchtet?

Die LED 'Failure' zeigt entweder eine defekte Ausgangssicherung oder eine Überhitzung des Ladegeräts an. Überprüfen Sie die Belüftung und stellen Sie das Gerät an einen kühlen Ort. Wenn das Problem weiterhin besteht, senden Sie das Gerät an Ihren Händler zurück.

Wie stelle ich den maximalen Ladestrom ein?

Entfernen Sie die Frontabdeckung und trennen Sie die Batterie. Halten Sie beide Drucktasten gedrückt und schalten Sie ein. Die LED 'Bulk' blinkt. Verwenden Sie die Tasten, um den Strom zu erhöhen oder zu verringern. Schalten Sie aus, um zu speichern.

Kann ich zwei Batterien gleichzeitig laden?

Ja, das Phoenix-Ladegerät verfügt über zwei Hauptausgänge zum Laden von zwei Batterien mit hoher Kapazität sowie einen Hilfsausgang für eine Starterbatterie (Erhaltungsladung).

Wie führe ich eine Ausgleichsladung durch?

Schalten Sie das Ladegerät aus, dann in weniger als 2 Sekunden EIN-AUS-EIN. Warten Sie, bis alle Anzeigen 5 Mal blinken. Wenn die LED 'Bulk' aufleuchtet, AUS-EIN schalten. Das Ladegerät erhöht die Spannung um 1V (12V) oder 2V (24V) für 1 Stunde.

Was ist die Funktion des BatterySafe-Modus?

Der BatterySafe-Modus verhindert Überladung, indem er die Spannung allmählich auf die eingestellte Absorptionsspannung erhöht und so die Batterie vor Schäden schützt.

Wie setze ich die Werkseinstellungen zurück?

Schalten Sie das Ladegerät ein, halten Sie dann die Taste '+' oder '-' gedrückt und schalten Sie gleichzeitig aus (AUS). Die Werkseinstellungen werden wiederhergestellt.

Welche Batterietypen sind kompatibel?

Das Ladegerät ist kompatibel mit Nass-, Gel-, AGM- und versiegelten Batterien. Es ist voreingestellt für Sonnenschein A200 Gel-Batterien. Für andere Typen konsultieren Sie bitte das Handbuch.

Muss ich eine Sicherung im Batteriekabel installieren?

Ja, es ist zwingend erforderlich, eine externe Sicherung mit geeigneter Nennstromstärke (siehe Tabelle in der Anleitung) in der Nähe der Batterie zu installieren.

Was bedeutet die LED 'Polarity'?

Die LED 'Polarity' leuchtet auf, wenn die Batteriekabel verpolt sind. Wenn sie aufleuchtet, tauschen Sie die Kabel sofort um, um Schäden zu vermeiden.

Kann ich das Ladegerät dauerhaft angeschlossen lassen?

Ja, das Ladegerät kann dauerhaft angeschlossen bleiben. Im 'All Seasons'-Modus wird die Float-Spannung reduziert, um Gasung zu vermeiden, und eine wöchentliche wiederholte Absorption hält die Batterie gesund.

BEDIENUNGSANLEITUNG Phoenix Charger VICTRON ENERGY

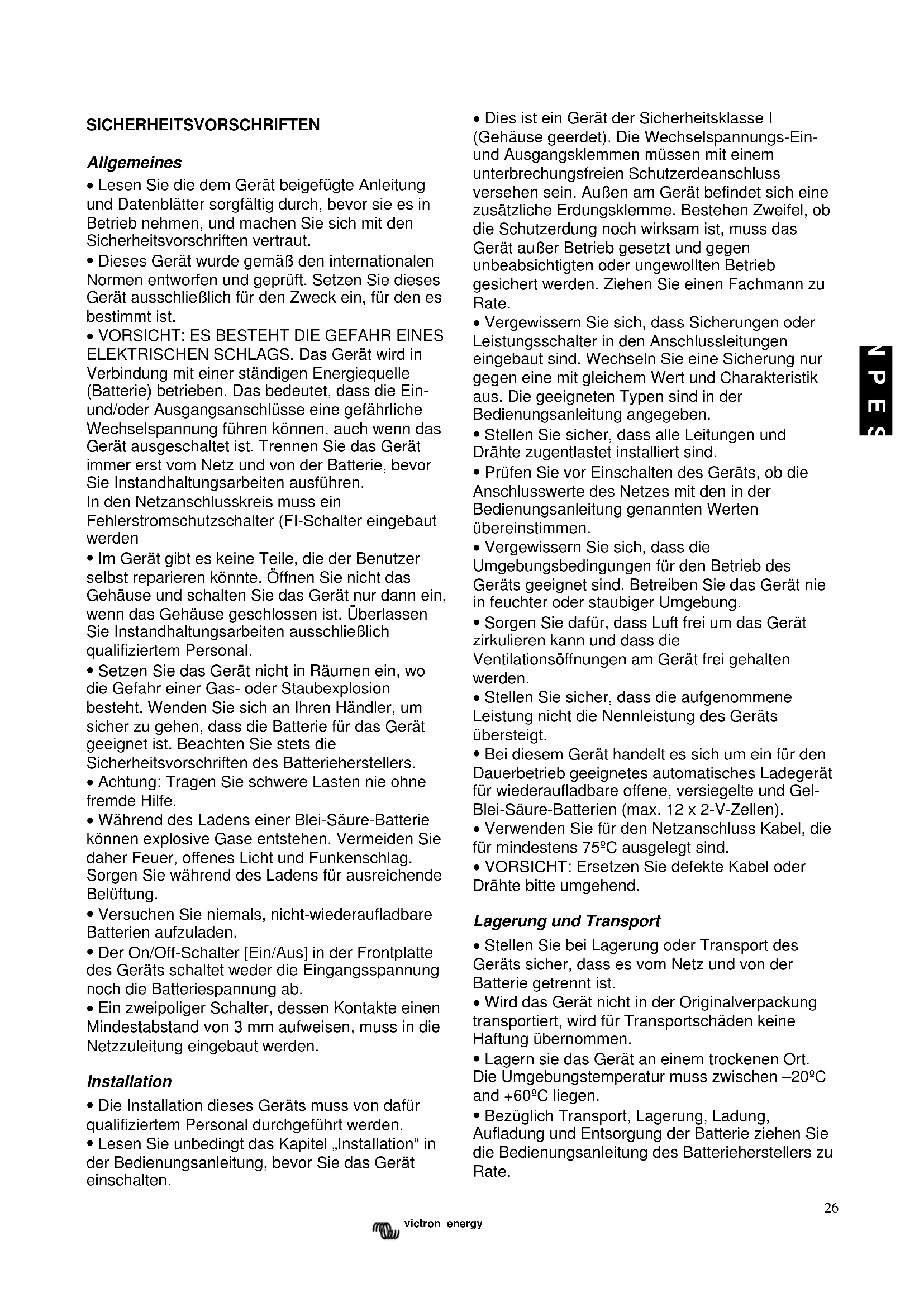

SICHERHEITSVORSCHRIFTEN

Allgemeines

• Lesen Sie die dem Gerät beigefügte Anleitung und Datenblätter sorgfältig durch, bevor sie es in Betrieb nehmen, und machen Sie sich mit den Sicherheitsvorschriften vertraut.
• Dieses Gerät wurde gemäß den internationalen Normen entworfen und geprüft. Setzen Sie dieses Gerät ausschließlich für den Zweck ein, für den es bestimmt ist.
• VORSICHT: ES BESTEHT DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS. Das Gerät wird in Verbindung mit einer ständigen Energiequelle (Batterie) betrieben. Das bedeutet, dass die Ein- und/oder Ausgangsanschlüsse eine gefährliche Wechselspannung führen können, auch wenn das Gerät ausgeschaltet ist. Trennen Sie das Gerät immer erst vom Netz und von der Batterie, bevor Sie Instandhaltungsarbeiten ausführen. In den Netzanschlusskreis muss ein Fehlerstromschutzschalter (FI-Schalter eingebaut werden
• Im Gerät gibt es keine Teile, die der Benutzer selbst reparieren könnte. Öffnen Sie nicht das Gehäuse und schalten Sie das Gerät nur dann ein, wenn das Gehäuse geschlossen ist. Überlassen Sie Instandhaltungsarbeiten ausschließlich qualifiziertem Personal.
• Setzen Sie das Gerät nicht in Räumen ein, wo die Gefahr einer Gas- oder Staubexplosion besteht. Wenden Sie sich an Ihren Händler, um sicher zu gehen, dass die Batterie für das Gerät geeignet ist. Beachten Sie stets die Sicherheitsvorschriften des Batterieherstellers.
• Achtung: Tragen Sie schwere Lasten nie ohne fremde Hilfe.
• Während des Ladens einer Blei-Säure-Batterie können explosive Gase entstehen. Vermeiden Sie daher Feuer, offenes Licht und Funkenschlag. Sorgen Sie während des Ladens für ausreichende Belüftung.
• Versuchen Sie niemals, nicht-wiederaufladbare Batterien aufzuladen.
• Der On/Off-Schalter [Ein/Aus] in der Frontplatte des Geräts schaltet weder die Eingangsspannung noch die Batteriespannung ab.
• Ein zweipoliger Schalter, dessen Kontakte einen Mindestabstand von 3 mm aufweisen, muss in die Netzzuleitung eingebaut werden.

Installation

• Die Installation dieses Geräts muss von dafür qualifiziertem Personal durchgeführt werden.
• Lesen Sie unbedingt das Kapitel „Installation“ in der Bedienungsanleitung, bevor Sie das Gerät einschalten.

- Dies ist ein Gerät der Sicherheitsklasse I (Gehäuse geerdet). Die Wechselspannungs-Ein- und Ausgangsklemmen müssen mit einem unterbrechungsfreien Schutzerdeanschluss versehen sein. Außen am Gerät befindet sich eine zusätzliche Erdungsklemme. Bestehen Zweifel, ob die Schutzerdung noch wirksam ist, muss das Gerät außer Betrieb gesetzt und gegen unbeabsichtigten oder ungewollten Betrieb gesichert werden. Ziehen Sie einen Fachmann zu Rate.

- Vergewissern Sie sich, dass Sicherungen oder Leistungsschalter in den Anschlussleitungen eingebaut sind. Wechseln Sie eine Sicherung nur gegen eine mit gleichem Wert und Charakteristik aus. Die geeigneten Typen sind in der Bedienungsanleitung angegeben.

- Stellen Sie sicher, dass alle Leitungen und Drähte zugentlastet installiert sind.

- Prüfen Sie vor Einschalten des Geräts, ob die Anschlusswerte des Netzes mit den in der Bedienungsanleitung genannten Werten übereinstimmen.

- Vergewissern Sie sich, dass die Umgebungsbedingungen für den Betrieb des Geräts geeignet sind. Betreiben Sie das Gerät nie in feuchter oder staubiger Umgebung.

- Sorgen Sie dafür, dass Luft frei um das Gerät zirkulieren kann und dass die Ventilationsöffnungen am Gerät frei gehalten werden.

- Stellen Sie sicher, dass die aufgenommene Leistung nicht die Nennleistung des Geräts übersteigt.

- Bei diesem Gerät handelt es sich um ein für den Dauerbetrieb geeignetes automatisches Ladegerät für wiederaufladbare offene, versiegelte und Gel-Blei-Säure-Batterien (max. 12 x 2-V-Zellen).

- Verwenden Sie für den Netzanschluss Kabel, die für mindestens 75°C ausgelegt sind.

- VORSICHT: Ersetzen Sie defekte Kabel oder Drähte bitte umgehend.

Lagerung und Transport

• Stellen Sie bei Lagerung oder Transport des Geräts sicher, dass es vom Netz und von der Batterie getrennt ist.
• Wird das Gerät nicht in der Originalverpackung transportiert, wird für Transportschäden keine Haftung übernommen.
• Lagern sie das Gerät an einem trockenen Ort. Die Umgebungstemperatur muss zwischen -20^ and +60^ liegen.
• Bezüglich Transport, Lagerung, Ladung, Aufladung und Entsorgung der Batterie ziehen Sie die Bedienungsanleitung des Batterieherstellers zu Rate.

BESCHREIBUNG

Technologie

Das Phoenix Ladegerät ist ein Hochfrequenz-Switch-Mode-Batterieladegerät. Sein Eingang ist elektronisch in der ersten Leistungsstufe leistungsfaktorverbessert.

Die zweite Stufe sorgt für galvanische Trennung und dafür, dass an den Ausgangsklemmen eine saubere Gleichspannung zur Verfügung steht.

Durch den mikroprozessorgesteuerten Ladevorgang wird ein exakter Ladezustand der Batterie garantiert.

Die elektronischen Bauteile im Innern sind durch eine Spezialbeschichtung gegen Feuchtigkeit und Schmutz geschützt, was eine lange Lebensdauer Ihres Batterieladegeräts gewährleistet.

Zwei große Batterien und eine zusätzliche kleine Batterie können mit diesem Ladegerät geladen werden.

Adaptiver Ladevorgang

Das neue Phoenix Ladegerät nutzt die adaptive Ladecharakteristik. Die adaptive Ladecharakteristik unterscheidet sich von anderen

Ladecharakteristiken in mehrfacher Hinsicht. Die drei wichtigsten Aspekte sind die

Schnellladefunktion, der Sicherheitsmodus und der Ganzjahres-Modus.

Allgemein ausgedrückt, passt sich das Phoenix Ladegerät an die angeschlossenen Batterien an.

Schnellladefunktion

In der ersten Stufe des Ladezyklus, der Konstantphase, werden die Batterien mit einem höheren Strom geladen als bei herkömmlichen Lademethoden. Die Konstantphase ist beendet, wenn die Batteriespannung 14,4 V bzw. 28,8 V beträgt. Dann beginnt die Konstantspannungsphase.

Die Dauer der Konstantspannungsphase wird aus der gemessenen Konstantladedauer berechnet. Zu diesem Zweck überwacht der Mikroprozessor des Ladegeräts verschiedene Parameter der Batterie.

Sicherheitsmodus

Was aber, wenn Ihre Batterie eine höhere Konstantspannung benötigt? Das Ladegerät erhöht allmählich die an die Batterie angelegte Spannung, bis die vorgegebene Konstantspannung erreicht ist. Diese Phase bezeichnen wir als Sicherheitsmodus und schützt Ihre Batterie vor Zerstörung durch Überladen.

Das Phoenix Ladegerät besitzt eine Temperaturkompensation. Das Gerät nimmt auf der Grundlage der Batterietemperatur eine Neuberechnung verschiedener Werte vor.

Ganzjahres-Modus

In Zeiten, in denen Sie Ihre Batterien nicht benutzen und die Netzspannung am Ladegerät

anliegt, verringert das Phoenix Ladegerät seine Ladeerhaltungsspannung. Auf diese Weise wird die Gasung der Batterie verringert, damit sie nicht austrocknet, wenn sie über längere Zeit nicht verwendet wird.

Damit Ihre Batterien sich in einwandfreiem Zustand befinden, erhöht das Phoenix Ladegerät die angelegte Spannung einmal pro Woche. Dies bezeichnen wir als die wiederholte Konstantspannungsphase.

Betrieb

Das Ladegerät lädt die Batterie mit einer 4-stufigen adaptiven Ladecharakteristik. (Siehe Technische Beschreibung auf der Rückseite.) Es kann ständig an die Batterie angeschlossen bleiben, ohne dass es durch Überladung zur vermehrten Gasung kommt.

Das Ladegerät kann für unterschiedliche Batterietypen eingesetzt werden. Die Voreinstellung ist für eine EXIDE Gel G210 Batterie vorgesehen(Siehe Spezifikation für andere vorprogrammierte Batterietypen.)

Beim Einsatz mit anderen Batterietypen wenden Sie sich bitte an Ihren Batteriehändler, der Ihnen die richtigen Ladespannungen nennt. Lassen Sie gegebenenfalls Ihr Phoenix Ladegerät neu einstellen.

Der Gesamtladestrom des Phoenix Ladegeräts wird auf zwei Hauptausgänge aufgeteilt.

Es gibt einen zusätzlichen Ausgang mit begrenzter Ladekapazität, um beispielsweise die Starterbatterie zu laden.

Die Ausgänge des Ladegeräts sind gegen Kurzschluss und zu hohe Umgebungstemperatur geschützt.

Temperaturfühler

Das Phoenix Ladegerät wird werkseitig mit einem Temperaturfühler ausgeliefert, der die Batterietemperatur misst und die Ladespannung dementsprechend angleicht. Dadurch wird eine bessere Ladung erreicht und eine längere Lebensdauer der Batterie gewährleistet.

Spannungsfühler

Mit Hilfe des Spannungsfühlers wird der Spannungsverlust der Batteriekabel kompensiert.

Kontrollen

Das Phoenix Ladegerät beginnt zu laden, wenn der Schalter an der Frontplatte auf ON eingeschaltet wird. Die LED-Anzeigen auf der Vorderseite des Geräts zeigen den Verlauf des Ladezustands an:

Die Batterie ist weniger als 80% geladen.

Die Batterie ist ungefähr zu 80% geladen. Wenn die If Bulk-LED ebenfalls aufleuchtet, ist die vorgegebene Konstantspannung noch nicht erreicht (Sicherheitsmodus).

Die Batterie ist vollständig geladen und wird durch Erhaltungsladung in diesem Zustand gehalten.

Eine Ausgangssicherung ist defekt, oder die Umgebungstemperatur des Ladegeräts ist zu hoch.

Bulk Absorption Float Failure

Das Phoenix Ladegerät hört auf zu laden, wenn der Schalter an der Vorderseite des Geräts auf OFF gestellt wird.

Ausgleichsladung einer Traktionsbatterie Dies geschieht mit einer höheren Spannung als die meisten Gleichstromgeräte vertragen können. Daher sollten alle elektronischen Verbraucher ausgeschaltet werden, bevor mit der Ausgleichsladung begonnen wird.

• Schalten Sie das Ladegerät aus. Schalten Sie innerhalb von 2 Sekunden ON-OFF-ON.
• Sie sehen, dass die LED-Anzeigen 5 mal blinken. Nach dem 5. Mal leuchten alle LED-Anzeigen nacheinander auf:
• Bulk – schalten Sie OFF-ON, sobald diese LED-Anzeige aufleuchtet.
  Jetzt erhöht das Ladegerät die Spannung: beim 12-V-Modell um 1 Volt über die Konstantspannung und beim 24-V-Modell um 2 Volt. In diesem Modus ist der Maximalstrom auf 14 des eingestellten maximalen Ladestroms begrenzt. Das Ladegerät bleibt eine Stunde lang in diesem Modus und schaltet dann in die Ladeerhaltungsphase »Float mode«.
  Ausgleichsladen funktioniert nur bei einer bereits geladenen Batterie. Ist die Batteriespannung länger als 60 Sekunden zu niedrig (siehe Technische Daten), schaltet das Ladegerät in die Konstantstromphase »Bulk mode« und lädt dann weiter mit seiner normalen Ladecharakteristik.

Schalten in Konstantspannungsmodus für eine bestimmte Zeit

Manchmal ist es notwendig, die Batterie für eine bestimmte Zeit mit der Konstantspannung zu laden.

• Schalten Sie das Ladegerät aus. Schalten Sie innerhalb von 2 Sekunden ON-OFF-ON.
• Sie sehen, dass die LED-Anzeigen 5 mal blinken. Nach dem 5. Mal beginnt eine Blinkfolge:
• Bulk – warten.
• Absorption – schalten Sie OFF-ON, wenn diese LED –Anzeige aufleuchtet. Nun bleibt das Ladegerät in der Konstant-spannungsphase. Die Zeitdauer bemisst sich entweder nach den voreingestellten oder den selbst eingegebenen Konstant-spannungsphasen-Zeiten.
  Das Phoenix Ladegerät kann auch mit einer Fernbedienung (Zubehör) bedient werden. Mit der »Phoenix Charger Control« können alle Anzeigen sowie der Ladestrom des Phoenix Ladegeräts abgelesen werden. Mit Hilfe dieser Fernbedienung kann der Ladestrom zeitweise begrenzt werden. Dies ist immer dann notwendig, wenn der Landstromanschluss zu schwach abgesichert ist und andere wichtige Verbraucher mit versorgt werden müssen.

Fernbedienung

TROUBLESHOOTING

Problem	Mögliche Ursache	Lösung
Fehler - LED-Anzeige leuchtet.	Die Ausgangssicherungen sind defekt.	Schicken Sie das Gerät ein.
	Die Umgebungstemperatur des Ladegeräts ist zu hoch.	Stellen sie das Ladegerät in einen kühlen und gut belüfteten Raum.
Gerät lädt nicht.	Die Versorgungs-spannung ist nicht in Ordnung.	Messen Sie die Versorgungs-spannung, und stellen Sie sicher, dass sie innerhalb der Spezifikation liegt.
	Die Eingangssicherung ist defekt.	Schicken Sie das Gerät ein.
Die Batterie wird nicht voll geladen.	Schlechte Kabelverbindungen an den Batterie-anschlüssen.	Überprüfen Sie die Batterieanschlüsse.
	Die Konstantspannung ist falsch eingestellt.	Wenden Sie sich an Ihren Batteriehändler und Elektriker und lassen Sie die Ladespannungen einstellen.
	Die Ladeerhaltungsspannung ist falsch eingestellt.
	Die Batteriekapazität ist zu groß.	Stellen Sie sicher, dass die Leistung des Ladegeräts für die Batterie-kapazität ausreichend ist.
	Die Ausgangs-sicherungen sind defekt.	Schicken Sie das Gerät ein.
Die Batterie wird überladen.	Die Konstantspannung ist falsch eingestellt.	Wenden Sie sich an Ihren Batteriehändler und Elektriker und lassen Sie die Ladespannungen einstellen.
	Die Ladeerhaltungs-spannung ist falsch eingestellt.
	Eine Batteriezelle ist defekt.	Ersetzen Sie die Batterie oder die defekte Zelle.
	Zu kleine Batterie.	Wenden Sie sich an Ihren Batteriehändler und Elektriker und lassen Sie den Ladestrom einstellen.
	Die Umgebungstemperatur der Batterie ist zu hoch.	Wenden Sie sich an Ihren Elektriker und lassen Sie ihn den Temperaturfühler anschließen.

INSTALLATION

ACHTUNG: Nur qualifiziertes Personal

Aufstellungsort

Das Phoenix Ladegerät muss an einem trockenen und gut belüfteten Ort aufgestellt werden. Eine zu hohe Umgebungstemperatur kann folgende Auswirkungen haben: geringere Ausgangsleistung, kürzere Lebensdauer oder Abschalten des Phoenix Ladegeräts. Das Phoenix Ladegerät ist für Boden- und Wandmontage geeignet. Um eine optimale Kühlung zu gewährleisten, wird allerdings die vertikale Montage empfohlen. Die Verbindungskabel zwischen dem Phoenix Ladegerät und der Batterie müssen so kurz wie möglich gehalten werden, um Kabelverluste möglichst gering zu halten.

Notwendiges Werkzeug und Kabel

• Ratsche & Nuss 10 mm.
• Schraubenzieher Nr. 2.
• Phillips-Kreuz-Schlitz- Schraubenzieher Nr. 2.
- Batterie-Anschlusskabel:

Modell	Länge 0 - 6 m		Sicherung
12/30	16 mm ^2	40 AT
12/50	25 mm ^2	60 AT
24/16	10 mm ^2	20 AT
24/25	16 mm ^2	30 AT

Die maximal zulässige Kabellänge beträgt 6 m. Es sollten Kabelschuhe für M6-Schrauben verwendet werden.

Verwenden Sie für den Netzanschluss Kabel, die für mindestens 75°C ausgelegt sind.

VORSICHT: Ersetzen Sie defekte Kabel oder Drähte bitte umgehend.

Anschluss - Reihenfolge

• Schalten Sie das 230-V-Netz ab.
- Nehmen Sie die Batterieklemmen ab.
- Öffnen Sie die Frontplatte.
- Entfernen Sie gegebenenfalls die Autosicherungen.
- Erden Sie das Gehäuse des Ladegeräts an der dafür vorgesehenen M4-Schraube.
- Schließen Sie den beiliegenden Temperaturfühler »+T und –T-sense« auf der Platine an, und schrauben Sie den M8-Kabelschuh an eine der Batterieklemmen.
- Die Verwendung des Spannungsfühlers wird empfohlen. Schließen Sie zwei Kabel mit einem Querschnitt von 0,75 mm² an »+V- und –V-sense« auf der Platine an, und setzen Sie zum Schutz so

nahe wie möglich an die Batterie eine 5-A-Autosicherung in die Plusleitung ein.

• Schließen Sie die Starterbatterie (falls vorhanden) an den »Trickle-charge«-Anschluss, der sich in der Nähe des Minus-Anschlussbolzens befindet, an. Setzen Sie zum Schutz so nahe wie möglich an die Batterie eine 25-A-Autosicherung in die Plusleitung ein.
• Wird eine »Phoenix Charger Control«-Fernbedienung eingesetzt, so kann dieses mit Hilfe eines 8-poligen Standard-Datenkabels an den 8-poligen Steckverbinder angeschlossen werden. Die maximal zulässige Länge beträgt 100 m.
• Schließen Sie die Batterieanschlusskabel an das Ladegerät an. Beachten Sie, dass es nur einen Minus-Anschluss für möglicherweise 2 Batteriekreise gibt. Setzen Sie gemäß Tabelle eine entsprechende Autosicherung ein.
• Schließen Sie die Batteriekabel an die Batterie an.
• Achten Sie darauf, dass die LED-Anzeige »POLARITY« NICHT aufleuchtet.
• Sollte sie aufleuchten, vertauschen Sie die Batteriekabel, um die richtige Polarität herzustellen.
• Stecken Sie die Autosicherungen in ihre Sockel.
• Schließen Sie die Wechselspannungszuleitung mit einem drei-adrigen flexiblen Kabel von 2,5 – 4 mm² Querschnitt an den mit »AC«

gekennzeichneten Anschlussblock an. Beachten Sie, dass unbedingt eine Schutzerde an den PE-Anschlussangeschlossen werden muss.

- Schließen Sie das Gehäuse.

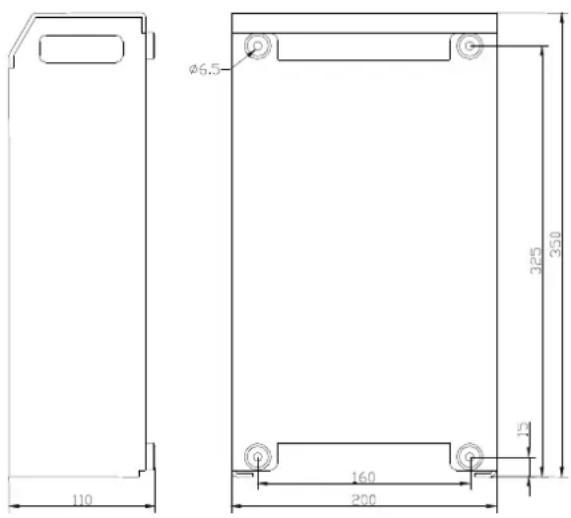

Ø6.5 110 325 350 15 160 200

Abmessungen des Phoenix Ladegeräts

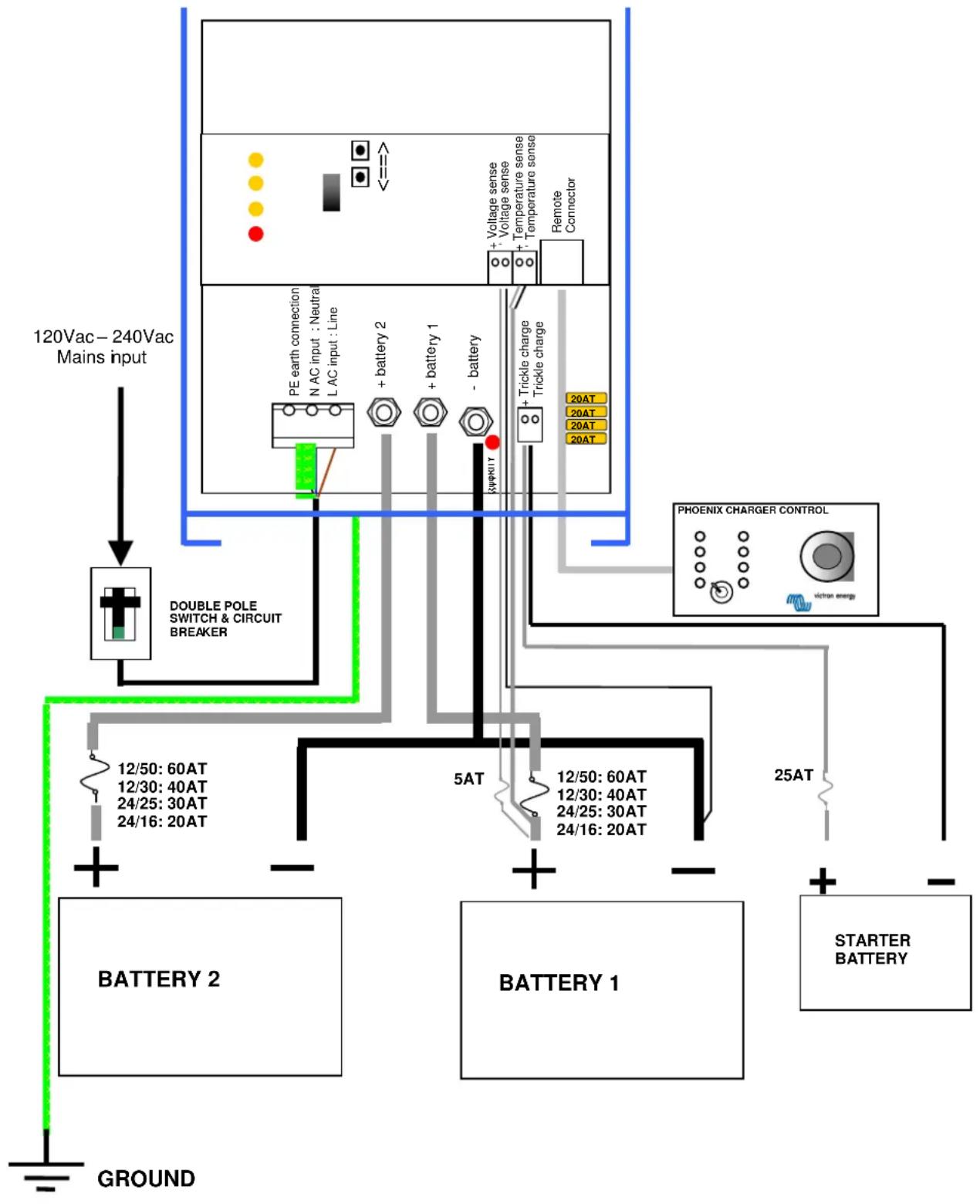


ANSCHLUSSDIAGRAMM FÜR DAS PHOENIX LADEGERÄT

Einstellungen ohne Fernbedienung

ACHTUNG: Erfragen Sie stets bei Ihrem Batteriehändler, ob die ausgewählte Ladecharakteristik für Ihre Batterie und Ihre Zwecke geeignet ist.

- Öffnen Sie das Gehäuse, und nehmen Sie die Batterieanschlüsse und die Spannungs- und Temperaturfühlerleitungen ab. Schließen Sie einen Digital-Voltmeter an den »– and +1«-Ausgang an.

Konstantstrom

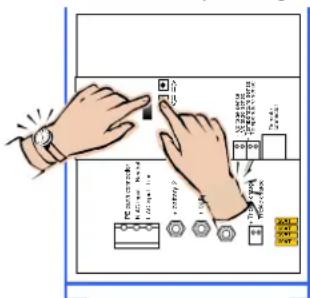

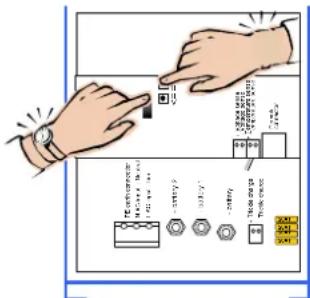

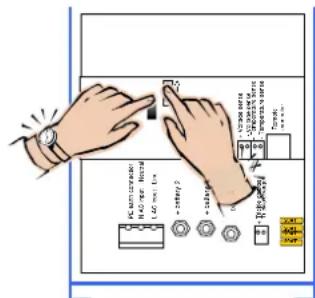

• Halten Sie beim Einschalten beide Druckschalter & gedrückt.
  • Lassen Sie die Schalter los.
• Die LED-Anzeigen »Bulk« und »Failure« blinken abwechselnd.
• Drücken Sie für größer und für kleiner.
• Lesen Sie die Anzeige des Digitalvoltmeters wie folgt:

Lassen Sie die erste Zahl weg und multiplizieren Sie den verbleibenden Wert mit 10, z.B.:

- Schalten Sie das Ladegerät mit OFF aus, um den Wert zu speichern.

Konstant- und Ladeerhaltungsspannung

• Beim Einschalten halten Sie die Druckschalter ↑ für Konstantspannung & ↓ für Ladeerhaltungsspannung gedrückt.
• Lassen Sie die Schalter los.
• Die LED-Anzeigen »Absorption« oder »Float« blinken abwechselnd mit »Failure«.
• Drücken Sie für größer ↑ und ↓ für kleiner.
• Der abgelesene Wert des Digitalvolt-meters gilt.
• Schalten Sie das Ladegerät mit OFF aus, um den Wert zu speichern.
• Bitte beachten Sie, dass bei dieser Eingabe die Temperaturkompensation nicht berücksichtigt wird.

Achtung: Wenn das Ladegerät nach Einstellung der neuen Werte nicht ausgeschaltet wird, werden die neuen Werte nicht abgespeichert sondern sind nur für diesen Zyklus wirksam. Nach 4 Stunden geht das Ladegerät dazu über, wieder mit den alten Werten zu arbeiten. Das kann sinnvoll dann sein, wenn mit einer hohen Spannung versucht wird, eine vermeintlich »tote Batterie« wieder zum Leben zu erwecken.

Werksseitige Einstellungen wiederherstellen

• Schalten Sie das Ladegerät ein.
• Halten Sie beim AUS-Schalten beide Druckschalter & gedrückt.

• Die werksseitigen Einstellungen sind wieder hergestellt.

Nach Ende der Einstellung

• Schließen Sie die Batteriekabel und gegebenenfalls die Spannungs- und Temperaturfühlerkabel wieder an.
• Schließen Sie das Gehäuse.

Einstellen des maximalen Kontstantstroms

Einstellen der Konstantspannung

Einstellen der Ladeerhaltungsspannung

Werksseitige Einstellungen wiederherstellen

Einstellungen mit der Fernbedienung »Phoenix Charger Control«

ACHTUNG: Erfragen Sie stets bei Ihrem Batteriehändler, ob die ausgewählte Ladecharakteristik für Ihre Batterie und Ihre Zwecke geeignet ist.

• Entfernen Sie die Frontplatte und schließen Sie die Fernbedienungseinheit an den 8-poligen Steckverbinder an.
• Batterie, Spannungs- und Temperaturfühler abklemmen. Ein Voltmeter wird nicht unbedingt gebraucht, ist aber nützlich.
• Halten Sie beim Einschalten beide Druckschalter ↑ & ↓ gedrückt.
• Lassen Sie die Druckschalter los.
• Der Drehknopf in der Fernbedienungs-einheit bestimmt die Einstellungen; die LED-Änzeigen auf dem Ladegerät entsprechen dem Drehknopf wie folgt:

- Drücken Sie für größer und für kleiner.

• Die LED-Anzeigen an der Fernbedienungs-einheit sagen folgendes aus.

LED blinkt	= 1 Schritt
LED an	= 2 Schritte
1 Reihe blinkend	=..9 Schritte

Linke Reihe ist [Schritt x10], rechte Reihe ist [Schritt x1]. Um die Einstellung der Ladeerhaltungs- und Konstantspannung abzulesen, muss der niedrigste Wert in der Tabelle dazu gerechnet werden:

	12u -AoEwM	24u -AoEwM
TonstçntstroX	0 – 50 / 30 ;óβζr tt 1	0 – 25 / 16 ; óβζr tt 1
Tonstçnt-sΓçnnung	12.00 – 16.00 u;óβζr tt 0.1 u	24.00 – 32.00 u;óβζr tt 0.1 u
HçEwωrζe-tungssΓçnnung	12.00 – 16.00 u;óβζr tt 0.1 u	24.00 – 32.00 u;óβζr tt 0.1 u
δξEwωrζoMung Ews Tonst-sΓçnnungsξntώrvcMMs	0 – 45 oçgw; óβζr tt 1 oçgw ; wωrΣsώξt g, χ 7 oçs
δξωEwωrζoMung Ewτn Tonst-sΓçnnungszw t	0 – 72 uξωrtωMstunEwωnζr tt 1 uξωrtωMstunEw; wωrΣs w 4 uξωrtωMstunE n.
Açx. TonstçntsΓçnnungs -z t oEwτ αξngωstωMMt TonstçntsΓçnnungszw t	1 – 8 ótunE n; wωrΣs ξt g χ 4 ótunE
iζεrcΣtωr rst	1 x áξngωstωMMt: áξngωstωMMt Tost-nungsz swωrΣs ξt g χ 4 ótunE n. δξωEwωrζoMungTonstçntsI çnnungsξntώrvcMM wωrΣs ξt g χ 1 oçgδξωEwωrζoMung TonstçntsΓçnnungszw t wωrΣs ξt g χ uξωrtωMstunE n2 x tutoXςt s ζ tnΓ ssung3 x tutoXςt s ζ tnΓ ssung X t óβζωrζωξtsXoEus(δωrΣs ξnt MMung)

Batterietyp, werkseitig= 1	Konstant-spannung		Ladeerhaltungs spannung/Red uzierte Ladeerhaltungs spannung		Max. Kon- stantspan- nungszeit
0: Benutzer definiert
1: Sonnenschein Dryfit A200 gel	14.4 V	28.8 V	13,8 V/13,0 V	27,6 V/26,0 V	4 Stunden
2: Traktionsbatterie (Panzerplatte)	15.0 V	30.0 V	13,8 V/13,0 V	27,6 V/26,0 V	6 Stunden
3: Semitraktions-bat ^1	14,4 V	28,8 V	14,0 V/13,0 V	28,0 V/26,0 V	5 Stunden
4: Victory ^1	14.8 V	29.6 V	14.0 V/13,0 V	28,0 V/26,0 V	5 Stunden
	12V Modell	24V Modell	12V Modell	24V Modell

• Stellen Sie den Drehknopf auf einen anderen Wert, um abzuspeichern oder schalten Sie aus, um aus dem Programm zu gehen.
• Schalten Sie AUS und wieder EIN, um das normale Ladeprogramm zu starten.
• Schließen Sie das Gehäuse.

10 victron energy

Max. Konstantsrom = 25 A

Wiederholung Konstantspannungsintervall = 7 Tage

50 victron energy

Wiederholung Konstatnspannungszeit = 4 Viertelstunden

60 victron energy

Maximale Konstanspannungszeit = 4 Stunden

70 victron energy

Charakteristik = 1. Eingestellt

victron energy 80

Batterietyp = 1. Gel

Achtung: Wird der Drehknopf nach einer Einstellung nicht in eine andere Stellung gedreht, wird die Einstellung nicht abgespeichert. Wenn die Ladeerhaltungs- oder Konstantspannung eingestellt und das Ladegerät nicht ausgeschaltet wurde, werden die neuen Werte nicht abgespeichert sondern sind nur für diesen Zyklus wirksam.

Nach 4 Stunden geht das Ladegerät dazu über, wieder mit den alten Werten zu arbeiten. Das kann sinnvoll dann sein, wenn mit einer hohen Spannung versucht wird, eine vermeintlich »tote Batterie« wieder zum Leben zu erwecken.

Werksseitige Einstellungen wiederherstellen

• Schalten Sie das Ladegerät ein.
• Halten Sie beim AUS-Schalten beide
  Druckschalter ↑ & ↓ gedrückt.
  • Die werksseitigen Einstellungen sind wieder hergestellt.

Nach Ende der Einstellung

• Schließen Sie die Batteriekabel wieder an.
• Schließen Sie das Gehäuse.
