Merk	Fein
Model	ABLK 18 1.3 TE Select
Producttype	Draadloze boormachine
Nominale spanning	18 V
Accutype	Li-Ion
Bedrijfstemperatuur accu	5 °C - 45 °C
Aanbevolen lader	FEIN-lader
Beoogd gebruik	Rechtlijnig en gebogen snijden van plaatstaal, droog
Aanbevolen beschermingsmiddelen	Veiligheidsbril, gehoorbescherming, stofmasker, handschoenen
Onderhoud	Droge perslucht in ventilatiesleuven blazen, contactvlakken van pons en matrijs invetten
Onderdelen	Beschikbaar op www.fein.com
Garantie	Wettelijke garantie + FEIN-fabrieksgarantie
Recycling	Verpakking, elektrisch gereedschap en accu's sorteren en recyclen volgens milieuvoorschriften

Veelgestelde vragen - ABLK 18 1.3 TE Select Fein

Hoe vervang ik het snijgereedschap van de knabbelschaar?

Het snijgereedschap (pons en matrijs) kunnen niet worden geslepen. Bij slijtage vervangt u ze door originele FEIN-onderdelen. Volg de instructies in de handleiding voor demontage en montage.

Welk type accu gebruiken met de ABLK 18 1.3 TE Select?

Gebruik alleen originele FEIN Li-Ion-accu's die zijn ontworpen voor dit gereedschap. Gebruik geen beschadigde, aangepaste of andere merken accu's.

Hoe laad ik de accu correct op?

Gebruik uitsluitend een FEIN-lader. De accutemperatuur moet tussen 5 °C en 45 °C zijn aan het begin van het opladen. Laad geen beschadigde accu's op.

Wat moet ik doen als de accu niet oplaadt?

Controleer de accutemperatuur: als deze buiten het bereik (5-45 °C) ligt, wacht dan tot deze weer binnen het bereik is. Knippert het rode lampje, dan geeft dit aan dat de accu niet klaar is voor gebruik. Laad hem op nadat hij de bedrijfstemperatuur heeft bereikt.

Hoe reinig ik het elektrische gereedschap?

Reinig regelmatig de ventilatie-openingen met niet-metalen gereedschappen. Blaas droge, olievrije perslucht door de sleuven. Reinig de accucontacten met een droge doek.

Waar vind ik onderdelen?

Onderdelen zijn verkrijgbaar op www.fein.com. U kunt toepassingsgereedschappen (pons, matrijs) zelf vervangen.

Wat is de duur van de garantie?

De wettelijke garantie is van toepassing volgens het land van verkoop. FEIN biedt daarnaast een fabrieksgarantie. Raadpleeg de garantieverklaring die bij het apparaat is geleverd.

Kan ik overlappend plaatstaal snijden?

Nee, snijd geen overlappend plaatstaal waarvan de totale dikte de maximale dikte overschrijdt. Dit kan het gereedschap beschadigen.

Hoe verminder ik trillingen tijdens gebruik?

Houd het gereedschap correct vast, gebruik gereedschappen in goede staat en neem pauzes. Draag handschoenen om de handen warm te houden. De opgegeven trillingswaarde is gemeten volgens EN 62841.

Hoe recycle ik de accu aan het einde van de levensduur?

Ontlaad de accu volledig voordat u deze weggooit. Isoleer de contacten met tape om kortsluiting te voorkomen. Lever hem in bij een recyclingcentrum conform milieuvoorschriften.

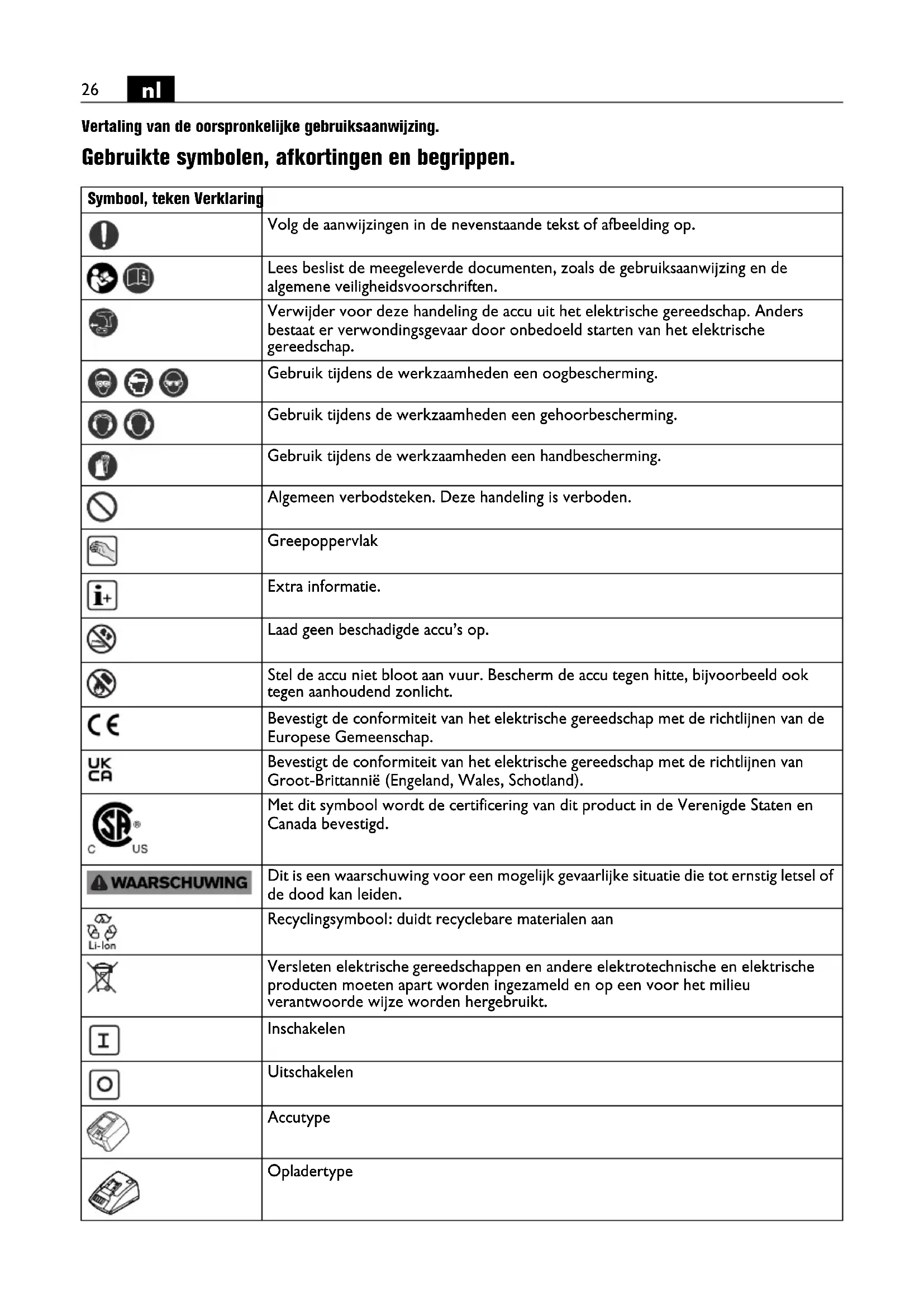

GEBRUIKSAANWIJZING ABLK 18 1.3 TE Select Fein

Vertaling van de oorspronkelijke gebruiksaanwijzing.

Gebruike symbolen, afkortingen en begrippen.

Symbool, teken Verklaring
	Volg de aanwijzingen in de nevenstaande tekst of afbeelding op.
	Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften.
	Verwijder voor deze handeling de accu uit het elektrische gereedschap. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap.
	Gebruik tijdens de werkzaamheden een oogbescherming.
	Gebruik tijdens de werkzaamheden een gehoorbescherming.
	Gebruik tijdens de werkzaamheden een handbescherming.
	Algemeen verbodsteken. Deze handeling is verboden.
	Greepoppervlak
i+	Extra informatie.
	Laad geen beschadigde accu's op.
	Stel de accu Niet bloat aan vuur. Bescherm de accu gegenitte, bijvoorbeeld ook tegen aanhoudend zonlicht.
CE	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap.
UK	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittannië (Engeland, Wales, Schotland).
US	Met dit symbool worden de certificering van dit product in de Verenigde Staten en Canada bevestigd.
WAARSCHUWING	Dit is een waarschuwing voor een maybeijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden.
Li-lon	Recyclingsymbol: duidt recyclebare materialen aan
	Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten要去en apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
I	Inschakelen
	Uitschakelen
	Accutype
	Opladertype
#	Staal
#	Aluminium
#	Kunststof
#	Klein aantal zaagbewegingen
#	Groot aantal zaagbewegingen
(**) Kan cijfers of letters	bevatten
(Ax - Zx) Aanduiding voor interne doeleinden

Token Eenheid internatio-naal		Eenheid nationaal Verklaring
UV V Meetspanning
n0	/min, min-1, rpm,r/min	min-1	Onbelast anteIakpbewegingen
nS	m/min m/min Knipsnelheid
M...	mm mm Maat, metrische schroefdraad
Ø mm mm Diameter van een rond deel
Fe 400	mm mm Max. materialdikte in staal tot 400 N/mm		2
Fe 600	mm mm Max. materialdikte in staal tot 600 N/mm		2
Fe 800	mm mm Max. materialdikte in staal tot 800 N/mm		2
AI 250	mm mm Max. materialdikte aluminium tot 250 N/mm		2
	mm mm Diameter van boorgat voor uitsparingen
	mm mm Min. inwendige bochtenradius
	kg kg	Gewicht volgens EPTA-Procedure 01
	kg kg	Gewicht van het elektrische gereedschap zonderaccu eninzetgereedschap
	kg kg	Gewicht van de accu
LpA	dB	dB	Geluidsdrukniveau
LwA	dB	dB	Geluidsvermogenniveau
LpCpeak	dB	dB	Piekgeluidsdrukniveau
K...			Onzekerheid
a	m/s2	m/s2	Trillingsmissiewaarde volgens EN 62841(vectorsom van drie richtingen)
ah	m/s2	m/s2	Trillingsmissiewaarde (knabbelscharen)
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	Basiseenheden en afgeleide eenheden uit het inter-nationale eenhedenstelsel SI.

Voor uwveiligheid.

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voor

schriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Gebruik dit elektrische gereedschap Niet voordat u deze gebruiksaanwijzing en de meegeleverde

"Algemene veiligheidsvoorschriften" (documenter 3 41 30 465 06 0) grondig heeft gelezen endig heeft begren. Bewaar deze documentatie later gebruik en geef ze mee wanner u het elekte gereedschap doorgeeft of verkoopt.

Neem ook de geldende nationale arbeitsveiligheidsregels in acht.

Bestemming van het elektrische gereedschap:

Handgevoerde knabbelschaar voor het snijden van metaalplaat, voor uitsparingen en nauwe bochten, met de door FEIN goedgekeurde inzetgereedschappen en toebehoren zonder toevoer van water in een gegen weersinvloeden beschermde omgeving.

Bijzondere verilgheidsvoorschriften.

Draag persoonlijke beschemende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoor-bescherming, werklandschoenen of een speciaal schort datkleine slijp-en materiaaldeeltjes tegenhoudt. Uw ogen要去en worden beschermd gegen wegliegende deeltjes die bij verschillende toepassin-gen ontstaan. Een stof- of adembeschermingsmasker要去 het bij de toepassing ontstaande stof filteren. Als u lang worden blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.

Zet het werkstuk vast. Een in een spanvoorziening vast-gezet werkstuk worden steviger vastgehonden dan in uw hand.

Ermightenpleafjesofsymbolenophetelektrische gereedschapwordengeschroefdofgeniet.Een bescha-digde isolatiebiedtgebneschermingtegeneilektrische schok.Gebruik stickers.

Gebruik geen toebehoren dat Niet special door de fabrikant van het elektrische gereedschap is ontwikkeld of vrijgeven. Een veilig gebruik is Niet alleen geveven door het feit dat een toebehoren op uw elektrische gereedschap past.

Reinig de ventilatieopengen van het elektrische gereedschap regelmatig met een nicht-metalen gereedschap. De motorventilator zuigt stof in het machinehuis. Dit kan bij overmatige ophoping van metaalstof elektrische gezaren veroorzaken.

Gebruik en behandeling van de accu (accublok).

Ter voorkoming van gevaren, zoals brandwonden, brand, explosie, huidletsel en ander letsel bij de omgang met de accu, dient u de volgende aanwijzingen in acht te nemen:

Accu's mogen nicht gedemonteerd, geopend of gefragmenteerd worden. Stel de accu's Niet bloot aan mechanische schokken. Bij beschadiging en onjuist gebruik van de accu kuren er schadelijke dampen en vloeistofen vrijkomen. De dampen kuren de luchtwegen irriteren. Gelekte accuvloeistof kan tot huidirritaties en brandwonden leiden.

Als de uit de accu gelekte vloeistof naburige voorwerpen heeft bevochtigd, dient u de desbeteffende delente controeren, te reinigen en indien nodig te verrangen.

Stel de accu Niet bloot aan hitte of vuur. Bewaar de accu Niet in fel zonlicht.

Verwijder de accu pasuit de originele verpakking als\ deze要去 worden gebruikt.

Neem de accu voor werkzaamheden aan het elektrische gereedschap uit het gereedschap. Als het elektrische gereedschap onbedoeld begint te lopen, bestaat er verwondingsgevaar.

Verwijder de accu alleen als het elektrische gereed-schap uitgeschakeld is.

Houd kinderen uit de buurt van accu's.

Houd de accu schoon en beschem deze gegen vocht en water. Reinig de vuil geworden aansluitingen van de accu en van het elektrische gereedschap met een droge, schone doek.

Gebruik alleen intacte, originele FEIN-accu's, die voor uw elektrische gereedschap bestemd zich. Bij het werkken met en het opladen van verkeerde, beschadigde, gerepareerde of opgeknapte accu's, nabootsingen en accu's van andere merken bestaat brandgevaar en/of explosiegevaar.

Volg de veiligheidsvoorschriften in de gebruiksaanwij-zing van de acculader op.

Hand- en armtrillingen

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 62841 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijkken. Deze is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representiert de hoofdzakelijkte toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting要去 ook rekening worden gehonden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verminderen.

Leg extra verilgheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organiseatie van het arbeitsproces.

Bedieningsvoorschriften.

Beweeg het elektrische gereedschap alleen ingeschakeld maar het werkstuk.

Houd het elektrische gereedschap tijdens het knippen zo veel möglichk haaks op het werkstukoppervlak.

Geleid het elektrische gereedschap gelijkmatig enlicht duwend in de kniprichting. Te sterk duwen vermindert de levensduur van de inzetgereedschappen aanzienlijk.

Knip geen metaalplaat opplaatsen waar de plaat gelast is. Knip geen metaalplaat in lagen die samen de maxi-male materiaaldikte overschrijden.

Ter verlenging van de levensduur van stempels en matrijzen worden geadviseerd om langs de beoogde kniplijn een smeermiddel aan te brengen:

• voor het knippen van staalplaat: snijpasta of snijolie,
• voor het knippen van aluminium: petroleum.

Voor het uitknippen van een uitsparing moet er worden voorgeboard. Zie voor de diameter van het boor-gat de „Technische gegevens".

Schakel het elektrische gereedschap pas uit nadat u het uit het knipspoorn heeft getrokken.

Het teken voor versleten stempels en matrijzen is een duidelijk toegenomen vereiste aandrukkracht en een geringe werknelheid.

Laad de accu alleen met FEIN oplaadapparaten op. De accu mag alleen worden bewaard, gebruikt en opgeladen in het bedrijfstemperatuurbereik van 5^ - 45^ (41^ - 113^) . De accutemperatuur moet het begin van het opladen binnen het bedrijfstemperatuurbereik liggen.

Led-indicatie	Betekenis Actie
1 – 4 groene leds	Oplaadtoestand in procenten	Gebruik
Rood perma- nentlicht	Accu is bijna leeg	Accu opladen
Rood knip- perlicht	Accu is Niet gereed voor gebruik	Accu in bedrijf- stemperatuurbe- reik brengen en vervolgens opla- den

Het werkelijk oplaadpercentage van de accu worden alleen weergegeven als de motor van het elektrische gereedschap stilstaat.

Voordat de accu—helemaal leeg is, stopt de elektronica automatisch de motor.

Onderhoud en klantenservice.

Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terecht-

komen. Blaas het inwendige van het elektrische gereedschap via de ventilatieopengen met droge en olievrijpe persluchtuit.

Smeer de glijvlakkenussen matrijshooder en stempellicht in met vet.

Producten die met asbest in aanraking zich gekomen, mogen nicht voor reparatie worden afgegeven. Voer met asbest gecontamineerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval.

De actuèle onderdelenlijst van dit elektrische gereed-schap vindt u op www.fein.com.

De volgende delen kunt u indien nodig zich verrangen: Inzetgereedschappen

Wettelijk garantie en fabrieksgarantie.

De wettelijkarie garantie op het product geldt overeenkomstig de wettelijkke regelingen in het land waar het product worden verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is möglichk dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreiben en afgebeelde toebehoren worden meegeleverd.

Conformiteitsverklaring.

De CE-verklaring geldt alleen voor landen van de Europese Unie en de EFTA (European Free Trade Association) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU-markt is gebracht, verliest het UKCA-teken zijn geldigheid.

De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor producten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE-tekenং geldigheid.

De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalingen die op de LASTe pagina van deze gebruiksaanwijzing vermeld staan.

Technische documentatione bij: C. & E. Fein GmbH, D-73529 Schwabisch Gmund

Milieubescherming en afvoer van afval.

Voer verpakkingen, versleten elektrische gereedschappen en toebehoren op een voor het milieu verantwoorde wijze af.

Accu's alleen in lege toestand maar een waarvoor aangewezen verwerkingsplaats brengen.

Accu's die nicht helemaal leeg zijn, moeten ter voorkoming van kortsluiting van de insteekverbindingen met plankband worden geisoleerd.
