GEBRUIKSAANWIJZING BLK 5.0 E Fein

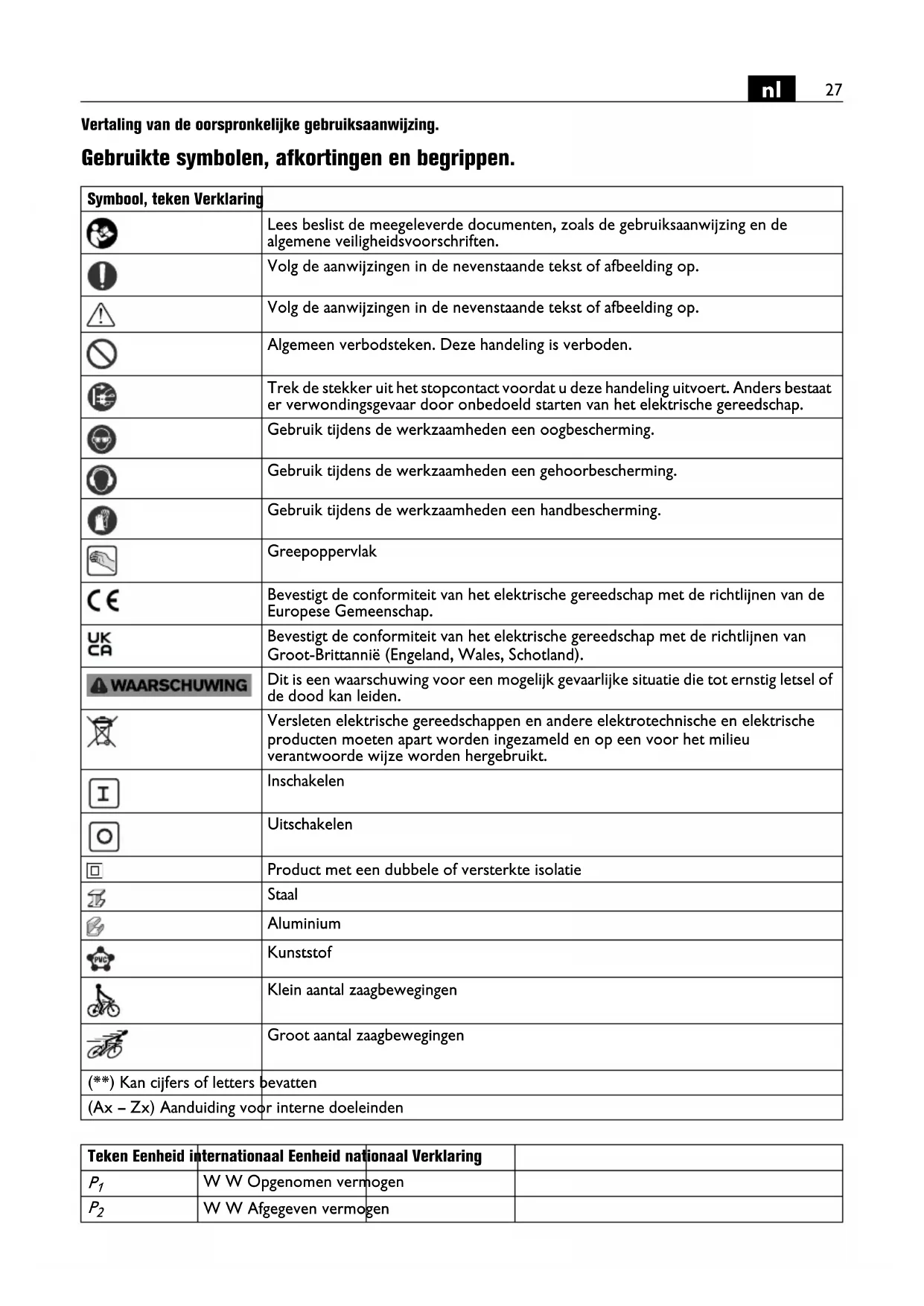

Vertaling van de oorspronkelijke gebruiksaanwijzing. Gebruikte symbolen, afkortingen en begrippen. Symbool, teken Verklaring Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften. Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. Algemeen verbodsteken. Deze handeling is verboden. Trek de stekker uit het stopcontact voordat u deze handeling uitvoert. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap. Gebruik tijdens de werkzaamheden een oogbescherming. Gebruik tijdens de werkzaamheden een gehoorbescherming. Gebruik tijdens de werkzaamheden een handbescherming. Greepoppervlak Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap. Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittannië (Engeland, Wales, Schotland). Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden. Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. Inschakelen Uitschakelen Product met een dubbele of versterkte isolatie Staal Aluminium Kunststof Klein aantal zaagbewegingen Groot aantal zaagbewegingen (**) Kan cijfers of letters bevatten (Ax – Zx) Aanduiding voor interne doeleinden Teken Eenheid internationaal Eenheid nationaal Verklaring

W W Opgenomen vermogen

W W Afgegeven vermogen28

Voor uw veiligheid. Lees alle veiligheidswaar- schuwingen en alle voor- schriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Gebruik dit elektrische gereedschap niet voordat u deze gebruiksaanwijzing en de meegeleverde „Algemene veiligheidsvoorschriften” (document- nummer 3 41 30 465 06 0) grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentatie voor later gebruik en geef ze mee wanneer u het elek- trische gereedschap doorgeeft of verkoopt. Neem ook de geldende nationale arbeidsveiligheidsre- gels in acht. Bestemming van het elektrische gereedschap: Handgevoerde knabbelschaar voor het snijden van metaalplaat, voor uitsparingen en nauwe bochten, met de door FEIN goedgekeurde inzetgereedschappen en toebehoren zonder toevoer van water in een tegen weersinvloeden beschermde omgeving. Dit elektrische gereedschap is ook bedoeld voor gebruik aan wisselstroomgeneratoren met voldoende capaciteit die voldoen aan de norm ISO 8528, uitvoe- ringsklasse G2. Aan deze norm wordt in het bijzonder niet voldaan als de zogenaamde vervormingsfactor 10 % overschrijdt. In geval van twijfel dient u informatie over de door u gebruikte generator in te winnen. Bijzondere veiligheidsvoorschriften. Gebruik de bij het gereedschap geleverde extra hand- grepen. Het verlies van de controle kan tot verwondin- gen leiden. Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbe- scherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoor- bescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en materiaaldeeltjes tegen- houdt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassin- gen ontstaan. Een stof- of adembeschermingsmasker moet het bij de toepassing ontstaande stof filteren. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.

Onbelast aantal knipbewegingen

m/min m/min Knipsnelheid U V V Meetspanning f Hz Hz Frequentie M... mm mm Maat, metrische schroefdraad Ø mm mm Diameter van een rond deel mm mm Max. materiaaldikte in staal tot 400 N/mm

mm mm Max. materiaaldikte in staal tot 600 N/mm

mm mm Max. materiaaldikte in staal tot 800 N/mm

mm mm Diameter van boorgat voor uitsparingen mm mm Min. inwendige bochtenradius kg kg Gewicht volgens EPTA-Procedure 01

Trillingsemissiewaarde volgens EN 62841 (vectorsom van drie richtingen)

Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI. Teken Eenheid internationaal Eenheid nationaal Verklaring Fe 400 Fe 600 Fe 800 Al 25029

De inzetgereedschappen zijn scherp. Breng uw hand nooit in de buurt van de inzetgereedschappen. Aanra- ken van de inzetgereedschappen kan tot letsel leiden. Bescherm bij werkzaamheden op hoogte het werkge- bied en de ruimte eronder tegen vallende spaanders en het elektrische gereedschap zelf. Vallende voorwerpen kunnen tot letsel leiden. Zet het werkstuk vast. Een in een spanvoorziening vast- gezet werkstuk wordt steviger vastgehouden dan in uw hand. Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een bescha- digde isolatie biedt geen bescherming tegen een elektri- sche schok. Gebruik geen toebehoren dat niet speciaal door de fabrikant van het elektrische gereedschap is ontwik- keld of vrijgegeven. Een veilig gebruik is niet alleen gegeven door het feit dat een toebehoren op uw elek- trische gereedschap past. Reinig de ventilatieopeningen van het elektrische gereedschap regelmatig met een niet-metalen gereed- schap. De motorventilator zuigt stof in het machine- huis. Dit kan bij overmatige ophoping van metaalstof elektrische gevaren veroorzaken. Controleer voor de ingebruikneming de netaansluitka- bel en de netstekker op beschadigingen. Advies: Gebruik het elektrische gereedschap altijd via een aardlekschakelaar met een uitschakelstroom van 30 mA of minder. Emissiewaarden voor trillingen en geluid De in deze gebruiksaanwijzing vermelde trillings- en geluidsemissiewaarden zijn gemeten volgens een in EN 62841 genormaliseerde meetmethode en kunnen wor- den gebruikt om elektrische gereedschappen te verge- lijken. Zij zijn ook geschikt voor een voorlopige beoordeling van de blootstelling aan trillingen en lawaai. De aangegeven trillings- en geluidsemissiewaarden vertegenwoordigen de belangrijkste toepassingen van het elektrische gereedschap. Indien het elektrische gereedschap echter wordt gebruikt voor andere toepassingen, met ander inzetge- reedschap of bij onvoldoende onderhoud, kunnen de totale trillingswaarden en de geluidsemissiewaarden afwijken. Dit kan de blootstelling aan trillingen en lawaai over de gehele werkperiode aanzienlijk verhogen. Voor een nauwkeurige schatting van de blootstelling aan trillingen en geluid moet ook rekening worden gehouden met de tijden dat het apparaat is uitgescha- keld of draait, maar niet daadwerkelijk wordt gebruikt. Dit kan de blootstelling aan trillingen en lawaai over de gehele werkperiode aanzienlijk verminderen. Stel aanvullende veiligheidsmaatregelen in om de bediener te beschermen tegen de effecten van tril- lingen en lawaai, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces. Bedieningsvoorschriften. Beweeg het elektrische gereedschap alleen inge- schakeld naar het werkstuk. Houd het elektrische gereedschap tijdens het knippen zo veel mogelijk haaks op het werkstukoppervlak. Geleid het elektrische gereedschap gelijkmatig en licht duwend in de kniprichting. Te sterk duwen vermindert de levensduur van de inzetgereedschappen aanzienlijk. Werk met het elektrische gereedschap bij continu gebruik alleen in de hoogste toerentalstand (6) (zie pagina 6). Zaag met de toerentalstanden (1 ... 5) alleen gedurende korte tijd, bijvoorbeeld nauwkeurig langs een zaaglijn. Dit geldt in het bijzonder voor werkzaamheden met materialen met de maximaal toegestane dikte. Knip geen metaalplaat op plaatsen waar de plaat gelast is. Knip geen metaalplaat in lagen die samen de maxi- male materiaaldikte overschrijden. Ter verlenging van de levensduur van stempels en matrijzen wordt geadviseerd om langs de beoogde kni- plijn een smeermiddel aan te brengen: – voor het knippen van staalplaat: snijpasta of snijolie, – voor het knippen van aluminium: petroleum. Voor het uitknippen van een uitsparing moet er wor- den voorgeboord. Zie voor de diameter van het boor- gat de „Technische gegevens”. Schakel het elektrische gereedschap pas uit nadat u het uit het knipspoor heeft getrokken. Het teken voor versleten stempels en matrijzen is een duidelijk toegenomen vereiste aandrukkracht en een geringe werksnelheid. De stempel (niet de matrijs) kan worden geslepen als de lengte van de geslepen stempel minstens even groot is als de minimumlengte van de matrijs. BLK3.5E (**): Bij het knippen volgens sjabloon wordt de sjabloon met het onderste cilindrische gedeelte van de stempelvoering afgetast. De afstand tussen sjabloon en feitelijke snijkant bedraagt 2,5 mm. De sjabloon moet minstens 2 mm dik zijn. De totale dikte van sjabloon en werkstuk mag 5,5 mm niet over- schrijden. Matrijs Minimumlengte van de stempel BLK3.5E (**): 3 13 09 093 00 3 51,5 mm 3 13 09 094 00 1 51,5 mm BLK5.0E (**): 3 13 09 109 00 2 58,8 mm 3 13 09 107 00 0 56,5 mm 3 13 09 108 00 8 kan niet worden geslepen30

Uitvoering De nulspanningsbeveiliging voorkomt dat het elektri- sche gereedschap zelfstandig weer gaat lopen wanneer tijdens het gebruik de stroomtoevoer is onderbroken. Schakel in dit geval het elektrische gereedschap uit, controleer de stroomtoevoer en schakel het elektri- sche gereedschap vervolgens weer in. Met het elektronisch vooraf instelbare aantal zaagbe- wegingen kunt u het toerental aan de toepassing en de daarvoor gebruikte inzetgereedschappen aanpassen. Het elektrische gereedschap is voorzien van een over- belastings- en blokkeerbeveiliging. Bij overbelasting of blokkering van het inzetgereedschap wordt de stroom- toevoer onderbroken. Schakel in dit geval het elektri- sche gereedschap uit, verwijder het van het werkstuk en controleer het inzetgereedschap. Schakel vervolgens het elektrische gereedschap weer in. Onderhoud en klantenservice. Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terecht- komen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Blaas regel- matig de binnenzijde van het elektrische gereedschap via de ventilatieopeningen met droge en olievrije per- slucht schoon en sluit het gereedschap via een aardlek- schakelaar aan. Smeer de glijvlakken tussen matrijshouder en stempel licht in met vet. Producten die met asbest in aanraking zijn gekomen, mogen niet voor reparatie worden afgegeven. Voer met asbest gecontamineerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval. Als de aansluitkabel van het elektrische gereedschap beschadigd is, moet deze worden vervangen door de fabrikant of zijn vertegenwoordiger. De volgende delen kunt u indien nodig zelf vervangen: Inzetgereedschappen Wettelijke garantie en fabrieksgarantie. De wettelijke garantie op het product geldt overeen- komstig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garan- tie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is mogelijk dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreven en afgebeelde toebehoren wordt meegele- verd. Conformiteitsverklaring. De CE-verklaring geldt alleen voor landen van de Euro- pese Unie en de EFTA (European Free Trade Associa- tion) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU- markt is gebracht, verliest het UKCA-teken zijn geldig- heid. De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor produc- ten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE- teken zijn geldigheid. De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalin- gen die op de laatste pagina van deze gebruiksaanwij- zing vermeld staan. Technische documentatie bij: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Milieubescherming en afvoer van afval. Voer verpakkingen, versleten elektrische gereedschap- pen en toebehoren op een voor het milieu verant- woorde wijze af.31
