BRUKSANVISNING BLK 5.0 E Fein

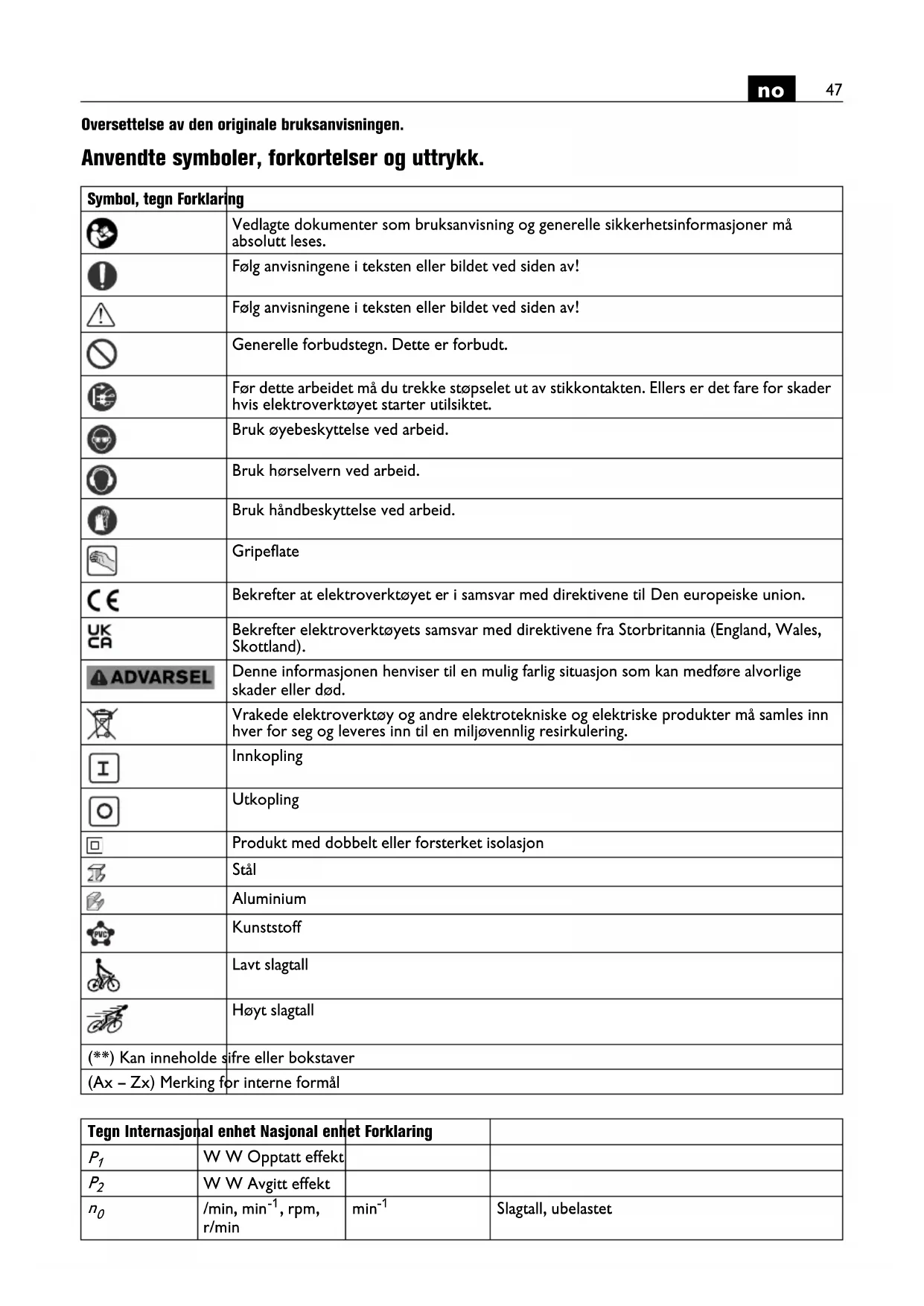

Oversettelse av den originale bruksanvisningen. Anvendte symboler, forkortelser og uttrykk. Symbol, tegn Forklaring Vedlagte dokumenter som bruksanvisning og generelle sikkerhetsinformasjoner må absolutt leses. Følg anvisningene i teksten eller bildet ved siden av! Følg anvisningene i teksten eller bildet ved siden av! Generelle forbudstegn. Dette er forbudt. Før dette arbeidet må du trekke støpselet ut av stikkontakten. Ellers er det fare for skader hvis elektroverktøyet starter utilsiktet. Bruk øyebeskyttelse ved arbeid. Bruk hørselvern ved arbeid. Bruk håndbeskyttelse ved arbeid. Gripeflate Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union. Bekrefter elektroverktøyets samsvar med direktivene fra Storbritannia (England, Wales, Skottland). Denne informasjonen henviser til en mulig farlig situasjon som kan medføre alvorlige skader eller død. Vrakede elektroverktøy og andre elektrotekniske og elektriske produkter må samles inn hver for seg og leveres inn til en miljøvennlig resirkulering. Innkopling Utkopling Produkt med dobbelt eller forsterket isolasjon Stål Aluminium Kunststoff Lavt slagtall Høyt slagtall (**) Kan inneholde sifre eller bokstaver (Ax – Zx) Merking for interne formål Tegn Internasjonal enhet Nasjonal enhet Forklaring

For din egen sikkerhet. Les gjennom alle advarslene og anvisningene. Unnlatelse av å overholde advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Ikke bruk dette elektroverktøyet før du har lest og forstått denne driftsinstruksen og de vedlagte “Generelle sikkerhetsinformasjonene” (doku- mentnummer 3 41 30 465 06 0). Oppbevar de angitte papirene til senere bruk og overrekk disse sammen med elektroverktøyet hvis det lånes bort eller selges videre. Følg også de vanlige nasjonale arbeidsmiljøbestemmel- sene. Elektroverktøyets formål: Håndført platetygger til skjæring av plater, utskjæringer og kurver med FEIN-godkjente innsatsverktøy og tilbe- hør uten vanntilførsel i værbeskyttede omgivelser. Dette elektroverktøyet er også beregnet til bruk på vekselstrømgeneratorer med tilstrekkelig ytelse, som oppfyller kravene i standard ISO 8528, modellklasse G2. Denne standarden oppfylles ikke hvis den såkalte klirrfaktoren overskrider 10 %. I tvilstilfeller må du informere deg om den generatoren du bruker. Spesielle sikkerhetsinformasjoner. Bruk ekstrahåndtakene som leveres sammen med elek- troverktøyet. Hvis du mister kontrollen, kan dette føre til skader. Bruk personlig beskyttelsesutstyr. Avhengig av type bruk må du bruke visir, øyebeskyttelse eller vernebril- ler. Om nødvendig må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små slipe- og materialpartikler unna kroppen din. Øynene bør beskyttes mot fremmedlegemer som kan slynges rundt ved visse typer bruk. Støv- eller pustevernmasker må filtrere den typen støv som oppstår ved den aktuelle bruken. Hvis du er utsatt for sterk støy over lengre tid, kan det medføre skader på hørselen. Innsatsverktøyene er skarpe. Kom med hånden aldri i nærheten av innsatsverktøyene.. Berøring av innsats- verktøyene kan medføre kroppsskader. Sikre arbeidsområdet og området under mot spon som faller ned og selve elektroverktøyet når du arbeider i høyden. Gjenstander som faller ned, kan medføre kroppsskader. Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger, holdes sikrere enn med hån- den.

pCpeak dB dB Maksimalt lydtrykknivå K... Usikkerhet m/s

Svingningsemisjonsverdi iht. EN 62841 (vektorsum fra tre retninger)

Basis- og avledede enheter fra det internasjonale enhetssystemet SI. Tegn Internasjonal enhet Nasjonal enhet Forklaring Fe 400 Fe 600 Fe 800 Al 25049

Det er forbudt å skru eller nagle skilt eller tegn på elek- troverktøyet. En skadet isolasjon gir ingen beskyttelse mot elektriske støt. Bruk kun reservedeler eller tilbehør som er levert og godkjent av produsenten. En sikker bruk kan ikke garanteres selv om annet tilbehør som passer til elek- troverktøyet blir benyttet. Rengjør ventilasjonsåpningene til elektroverktøyet med ikke-metalliske verktøy med jevne mellomrom. Motor- viften trekker støv inn i motorhuset. Dette kan forårsa- ke elektrisk fare når det samles for mye metallstøv. Sjekk strømledningen og støpselet mht. skader før igangsetting. Anbefaling: Elektroverktøyet må alltid brukes med en jordfeilbryter dimensjonert til jordfeilstrøm på 30 mA eller mindre. Vibrasjons- og støy-emisjonsverdier Vibrasjons- og støy-emisjonsverdiene som er angitt i disse instruksene er bitt målt i samsvar med en i EN 62841 standardisert måleprosess og kan benyttes for sammenligningen av elektroverktøy med hverandre. De er også egnet for en foreløpig vurdering av vibrasjons- og støybelastningen. De angitte vibrasjons- og støy-emisjonsverdiene representerer hovedsakelig bruk av elektroverk- tøyet. Hvis elektroverktøyet imidlertid benyttes for annen bruk med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan de totale vibrasjonsverdiene og støye- misjonsverdiene avvike. Det kan øke vibrasjons- og støybelastningen tydelig over hele arbeidstiden. For en nøyaktig vurdering av vibrasjons- og støybelast- ningen bør det også tas hensyn til tidene hvor apparatet er slått av eller riktignok er i gang, men faktisk e er i bruk. Det kan redusere vibrasjons- og støybelastningen tydelig over hele arbeidstiden. Bestem ekstra sikkerhetstiltak for å beskytte bru- keren mot virkningen av vibrasjoner og støy som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisa- sjon av arbeidsprosessene. Bruksinformasjon. Elektroverktøyet må kun føres inn mot arbeids- stykket i innkoplet tilstand. Hold elektroverktøyet så loddrett som mulig mot materialoverflaten ved skjæring. Før elektroverktøyet jevnt og med svak fremskyvning i skjæreretningen. For sterk fremskyvning reduserer brukstiden for innsatsverktøyene sterkt. Arbeid med elektroverktøyet i kontinuerlig drift bare med det høyeste slagtallet (6) (se side 6). Slagtallene (1 ... 5) skal bare benyttes for kortvarige kutt, der f.eks. eksakt kutting langs en kuttelinje er nød- vendig. Dette gjelder spesielt for arbeider med materi- aler med den maksimalt mulige materialtykkelsen. Skjær ikke plater på sveisestedene. Skjær ikke plater med flere lag, hvis de overskrider den maksimale mate- rialtykkelsen. Til øking av brukstiden for stempel og matrise anbefales det å påføre et glidemiddel langs planlagt skjærelinje: – for skjæring i stålplater: Skjærepasta eller skjæreolje, – for skjæring i aluminium: Petroleum. Til forberedelse av en innvendig utskjæring må det for- bores, diameter på boringen se «Tekniske data». Slå elektroverktøyet først av etter at du har trukket det ut av skjæresporet. Slitte stempler og matriser vises med at det trenges en tydelig sterkere fremskyvningskraft samtidig som frem- matingen reduseres. Stempelet – ikke matrisen – kan slipes hvis lengden på det slipte stempelet ikke underskrider minimumsleng- den på matrisen. BLK3.5E (**):Ved utskjæring etter mal skannes malen med den nedre sylindriske delen på stempelføringen. Avstanden mellom malen og den virkelige skjærekanten er 2,5 mm. Malen bør være minst 2 mm tykt, den totale tykkelsen på mal og arbeidsstykke må ikke overskride 5,5 mm. Utstyr Gjenstartbeskyttelsen forhindrer at elektroverktøyet starter igjen automatisk, hvis strømtilførselen ble avbrutt under drift. Slå av elektroverktøyet i dette tilfel- let, kontroller strømtilførselen og slå deretter elektro- verktøyet på igjen. Det elektroniske slagtallforvalget gjør det mulig at tur- tallet tilpasses til den respektive bruken og det benyt- tede innsatsverkøyet. Elektroverktøyet er utstyrt med en overbelastnings- og blokkeringsbeskyttelse. Ved overbelastning eller blok- kering av innsatsverktøyet avbrytes strømtilførselen. Slå av elektroverktøyet i dette tilfellet, ta det bort fra materialet og sjekk elektroverktøyet. Slå deretter elek- troverktøyet på igjen. Matrise Miniumumslengde på stempelet BLK3.5E (**): 3 13 09 093 00 3 51,5 mm 3 13 09 094 00 1 51,5 mm BLK5.0E (**): 3 13 09 109 00 2 58,8 mm 3 13 09 107 00 0 56,5 mm 3 13 09 108 00 8 kan ikke etterslipes50

Vedlikehold og kundeservice. Ved ekstreme bruksvilkår kan det ved bear- beidelse av metall, støv med elektrisk lede- evne sette seg inn i elektroverktøyet. Den doble isoleringen av elektroverktøyet kan svekkes. Blås ofte det innvendige rommet til elektroverktøyet gjen- nom lufteåpningene ut med tørr og oljefri trykkluft, og kople en feilstrømvernebryter (FI) foran. Smør glideflatene mellom matriseholder og stem- pel. Produkter som har vært i kontakt med asbest, må ikke sendes til reparasjon. Håndter produkter kontaminert med asbest i henhold til de gyldige nasjonale bestem- melsene for asbestholdig avfall. Hvis elektroverktøyets tilkoplingsledning er skadet, skal den skiftes ut av produsenten eller dens representant. Følgende deler kan du skifte ut selv etter behov: Innsatsverktøy Reklamasjonsrett og garanti. Reklamasjonsretten for produktet gjelder jf. de lovmes- sige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produ- sentens garantierklæring. Denne driftsinstruksen kan inneholde beskrivelser og/eller illustrasjoner av tilbehør som ikke inngår i din leveranse. Samsvarserklæring. CE-erklæringen gjelder kun for land i Den europeiske unionen og i EFTA [EØS] (European Free Trade Asso- ciation) og kun for produkter som er bestemt for mar- kedet i EU eller EFTA. Etter at produktet er introdusert på EU-markedet, mister UKCA-merket sin gyldighet. UKCA-erklæringen gjelder kun for det britiske markedet (England, Wales og Skottland) og kun for produkter som er bestemt for det britiske markedet. Etter at pro- duktet er introdusert på det britiske markedet, mister CE-merket sin gyldighet. Firmaet FEIN erklærer som eneansvarlig at dette pro- duktet stemmer overens med de vanlige bestemmel- sene som er oppført på siste side i denne driftsinstruksen. Tekniske dokumenter hos: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Miljøvern, avfallshåndtering. Emballasjer, gammelt elektroverktøy og tilbehør må leveres inn til miljøvennlig resirkulering.51
