KASUTUSJUHEND BLK 5.0 E Fein

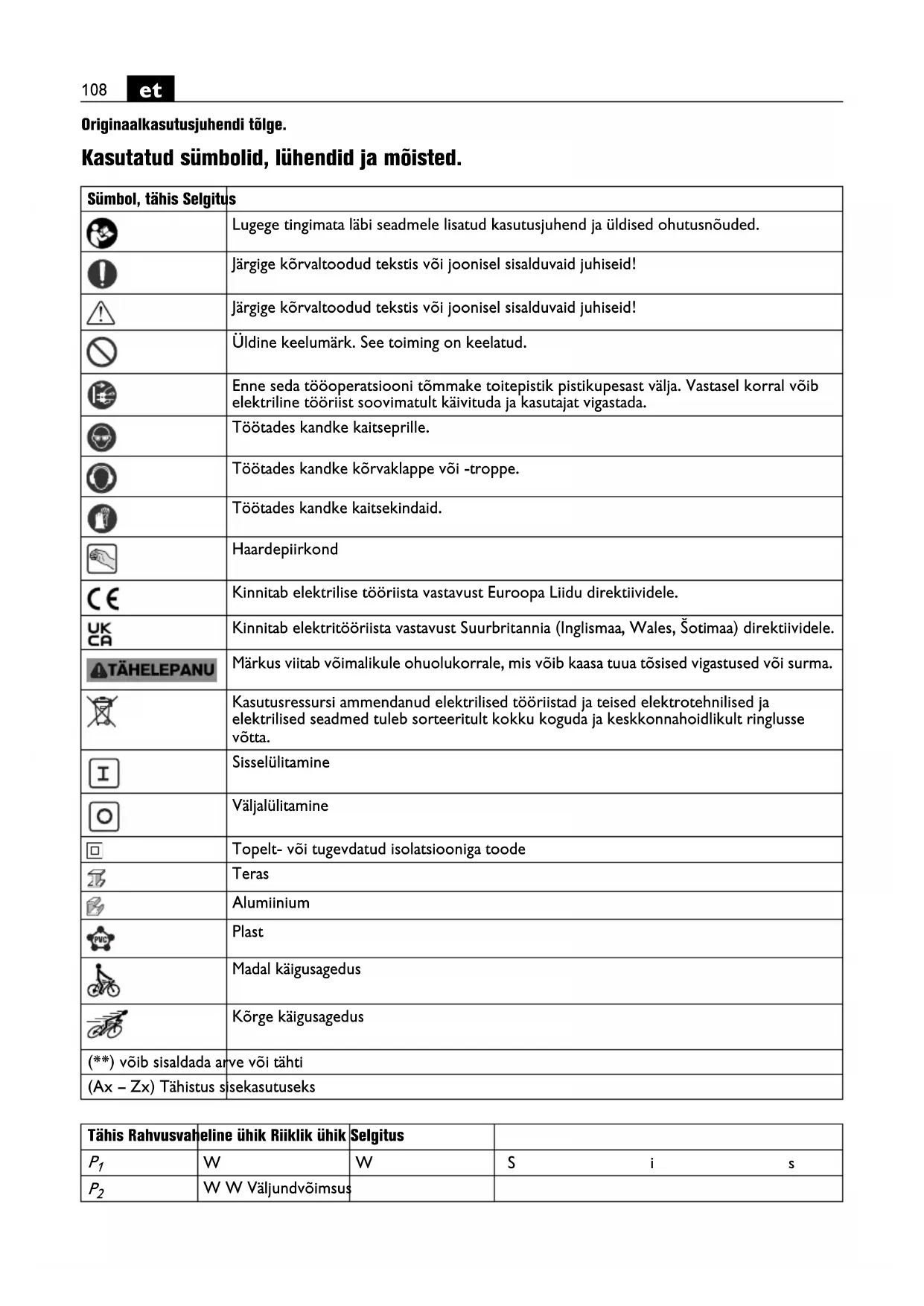

Originaalkasutusjuhendi tõlge. Kasutatud sümbolid, lühendid ja mõisted. Sümbol, tähis Selgitus Lugege tingimata läbi seadmele lisatud kasutusjuhend ja üldised ohutusnõuded. Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid! Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid! Üldine keelumärk. See toiming on keelatud. Enne seda tööoperatsiooni tõmmake toitepistik pistikupesast välja. Vastasel korral võib elektriline tööriist soovimatult käivituda ja kasutajat vigastada. Töötades kandke kaitseprille. Töötades kandke kõrvaklappe või -troppe. Töötades kandke kaitsekindaid. Haardepiirkond Kinnitab elektrilise tööriista vastavust Euroopa Liidu direktiividele. Kinnitab elektritööriista vastavust Suurbritannia (Inglismaa, Wales, Šotimaa) direktiividele. Märkus viitab võimalikule ohuolukorrale, mis võib kaasa tuua tõsised vigastused või surma. Kasutusressursi ammendanud elektrilised tööriistad ja teised elektrotehnilised ja elektrilised seadmed tuleb sorteeritult kokku koguda ja keskkonnahoidlikult ringlusse võtta. Sisselülitamine Väljalülitamine Topelt- või tugevdatud isolatsiooniga toode Teras Alumiinium Plast Madal käigusagedus Kõrge käigusagedus (**) võib sisaldada arve või tähti (Ax – Zx) Tähistus sisekasutuseks Tähis Rahvusvaheline ühik Riiklik ühik Selgitus

W W Väljundvõimsus109

Tööohutus. Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib tuua kaasa elektrilöögi, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles. Enne elektrlise tööriista kasutuselevõttu lugege põhjalikult läbi kasutusjuhend ja juurdekuuluvad üldised ohutusnõuded (dokumendi nr 3 41 30 465 06 0). Hoidke kõik juhised edaspidiseks kasutamiseks alles ja elektrilise tööriista edastamisel kolmandatele isikutele pange kaasa ka nimetatud dokumendid. Pidage kinni ka asjaomastest siseriiklikest töökaitsenõuetest. Elektrilise tööriista otstarve: käsitsi juhitav plekilõikur pleki lõikamiseks, väljalõigete tegemiseks ja sisekurvide lõikamiseks, kasutades FEIN poolt heakskiidetud tarvikuid ja lisaseadiseid; töötada tuleb kuivas ja niiskuskindlas keskkonnas. Elektrilist tööriista saab ühendada ka piisava võimsusega vahelduvvoolugeneraatoriga, mis vastab standardile ISO 8528, klassile G2. Standardiga vastavus puudub eeskätt siis, kui nn moonutustegur ületab 10 %. Vajaduse korral hankige kasutatud generaatori kohta teavet. Ohutusalased erinõuded. Kasutage seadme tarnekomplekti kuuluvaid lisakäepidemeid. Kontrolli kaotus seadme üle võib põhjustada vigastusi. Kandke isikukaitsevahendeid. Kasutage vastavalt kasutusotstarbele näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmukaitsemaski, kuulmiskaitsevahendeid, kaitsekindaid või kaitsepõlle, mis kaitseb Teid lihvimisel eralduvate väikeste osakeste eest. Silmad peavad olema kaitstud seadme kasutamisel eralduvate võõrkehade eest. Tolmu- või hingamisteede kaitsemaskid peavad filtreerima kasu- tamisel tekkiva tolmu. Pikaajaline vali müra võib kahjustada kuulmist. Tarvikud on teravad. Ärge viige oma käsi kunagi tarvikute lähedusse. Tarvikute puudutamine võib põhjustada vigastusi.

, rpm, r/min /min Tühikäigusagedus

m/min m/min Lõikekiirus U V V Nimipinge f Hz Hz Sagedus M... mm mm Meetermõõdustik Ø mm mm Detaili läbimõõt mm mm Toorikumax paksus terases kuni 400 N/mm

mm mm Tooriku max paksus alumiiniumis kuni 250 N/mm

mm mm Siselõigete jaoks ettepuuritava ava läbimõõt mm mm Min sisekurviraadius kg kg Kaal EPTA-Procedure 01 järgi

dB dB Helivõimsuse tase

pCpeak dB dB Helirõhu maksimaalne tase K... Mõõtemääramatus m/s

Vibratsioonitase EN 62841 järgi (kolme suuna vektorsumma)

Rahvusvahelise mõõtühikute süsteemi SI põhiühikud ja tuletatud ühikud. Tähis Rahvusvaheline ühik Riiklik ühik Selgitus Fe 400 Fe 600 Fe 800 Al 250110

Kaitske tööpiirkonda ja kõrgel töötamise korral selle all olevat ala allakukkuvate laastude ja elektrilise tööriista enda eest. Allakukkuvad esemed võivad tekitada vigastusi. Kinnitage töödeldav toorik. Kinnitusvahendite abil kinnitatud toorik püsib paremini paigal kui käega hoides. Elektrilisele tööriistale ei tohi kruvide või neetidega kinnitada silte ja märgiseid. Kahjustatud isolatsioon ei taga kaitset elektrilöögi eest. Ärge kasutage teiste tootjate tarvikuid, mida elektrilise tööriista tootja ei ole heaks kiitnud. Asjaolu, et tarvikut saab tööriista külge kinnitada, ei taga veel tööriista ohutut tööd. Puhastage seadme ventilatsiooniavasid regulaarselt mittemetalliliste tööriistadega. Mootori ventilaator tõmbab tolmu korpusse. Metallitolmu liigne kogunemine võib olla ohtlik. Enne tööriista töölerakendamist kontrollige toitejuhet ja toitepistikut kahjustuste suhtes. Soovitus: Kasutage elektrilist tööriista alati koos rikkevoolukaitselülitiga (RCD), mille rakendumisvool on 30 mA või väiksem. Vibratsiooni- ja müraemissiooni väärtused Siinsetes juhistes toodud vibratsiooni- müraemissiooni väärtused on mõõdetud normiga EN 62841 standardiseeritud mõõtmisprotsessi järgi ning neid saab kasutada elektritööriistade võrdlemiseks. Väärtused võimaldavad anda esialgseid hinnanguid eeldatava vibratsiooni- ja mürataseme kohta. Toodud vibratsiooni- ja müraemissiooni väärtused kajastavad tööriista peamisi rakendusi. Kui aga elektritööriista kasutatakse muul eesmärgil, tavapärasest erinevate tarvikutega või ei ole tööriista regulaarselt hooldatud, võib vibratsiooni- ja müratase normist erineda. Vibratsiooni- ja müratase võib seetõttu kogu töötamisaja jooksul oluliselt tõusta. Vibratsiooni- ja mürataseme täpseks prognoosimiseks tuleb arvestada ka ajaga, mil seade on kas välja lülitatud või ooterežiimil, aga mitte aktiivses kasutuses. Vibratsiooni- ja müratase võib seetõttu kogu töötamisaja jooksul oluliselt väheneda. Enne, kui vibratsiooni- ja mürataseme mõju avaldub, tehke käitaja ohutuse tagamiseks kindlaks sellised lisaohutusmeetmed, nagu näiteks: hooldage elektritööriistu ja tarvikuid, hoidke kasutaja käsi soojas, korraldage töökäike. Tööjuhised. Viige tööriist toorikuga kokku alles sisselülitatult. Lõikamisel hoidke tööriista tooriku pinna suhtes võimalikult vertikaalselt. Juhtige tööriista ühtlase ja mõõduka ettenihkega lõike tegemise suunas. Liiga tugev ettenihe vähendab tarvikute tööaega tunduvalt. Püsirežiimis käitage elektrilist tööriista ainult kõrgeimal käigurežiimil (6) (vt lk 6). Käigurežiime (1 ... 5) võib kasutada vaid lühiajalisteks lõigeteks, mille puhul on näiteks vajalik täpne lõikamine piki lõikejoont. See kehtib eelkõige võimaliku maksimaalse paksusega materjalidega töötamise suhtes. Ärge lõigake plekki keevisõmblustest. Ärge lõigake mitmekihilist plekki, mille paksus ületab materjali ettenähtud paksuse. Templi ja matriitsi tööea pikendamiseks on soovitav kanda piki kavandatud lõikejoont määret: – terasplekis tehtavate lõigete puhul: lõikepastat või lõikeõli, – alumiiniumis tehtavate lõigete puhul: petrooleumi. Siselõike tegemiseks tuleb ette puurida ava, ava läbimõõtu vt punktist „Tehnilised andmed“. Lülitage elektriline tööriist välja alles siis, kui olete selle lõigatavast materjalist välja tõmmanud. Kulunud templist ja matriitsist annab märku ettenihkejõu tunduva suurendamise vajadus ning väiksem tööjõudlus. Templit – aga mitte matriitsi – võib teritada, kui teritatud tempel ei jää matriitsi ettenähtud minimaalpikkusest lühemaks. BLK3.5E (**): Šablooni järgi lõigates puudutab templijuhiku alumine silindrikujuline osa šablooni. Šablooni ja tegeliku lõikeserva vaheline kaugus on 2,5 mm. Šabloon peab olema vähemalt 2 mm paksune, šablooni ja tooriku kogupaksus ei tohi ületada 5,5 mm. Varustus Taaskäivituskaitse takistab elektritööriista soovimatut iseeneslikku käivitumist juhul, kui elektritoide peaks käitamise ajal katkema. Lülitage sellisel juhul elektritööriist välja, kontrollige elektritoidet ja lülitage tööriist uuesti sisse. Elektrooniline käigu eelvalik võimaldab kohandada pöörete arvu konkreetse töö ja selleks kasutatava tarvikuga. Elektriline töörist on varustatud ülekoormus- ja blokeerumiskaitsmega. Tarviku ülekoormuse või blokeerumise korral vooluvarustus katkeb. Sellisel juhul lülitage elektriline tööriist välja, eemaldage see toorikult ja kontrollige tööriist üle. Seejärel lülitage elektriline tööriist uuesti sisse. Matriits Templi minimaalne pikkus BLK3.5E (**): 3 13 09 093 00 3 51,5 mm 3 13 09 094 00 1 51,5 mm BLK5.0E (**): 3 13 09 109 00 2 58,8 mm 3 13 09 107 00 0 56,5 mm 3 13 09 108 00 8 Ei ole järelteritatav111

Korrashoid ja hooldus. Metalli töötlemisel äärmuslikes kasutustingimustes võib elektrit juhtiv tolm ladestuda seadme sisemusse. Elektritööriista isolatsioonikaitse võib saada kahjustada. Puhuge sageli kuiva ja õlivaba suruõhuga läbi elektritööriista siseruumi ventilatsiooniavade ja lülitage sisse rikkevoolukaitse lüliti (FI). Õlitage matriitsikanduri ja templi vahelist liugpinda kergelt. Asbestiga kokku puutunud tooteid ei tohi remonti saata. Asbestiga saastunud tooteid käidelge vastavalt riigis kehtivatele asbesti sisaldavate jäätmete käitlemise eeskirjadele. Kui elektrilise tööriista ühendusjuhe on kahjustada saanud, peab selle välja vahetama tootja või tootja volitatud isik. Vajaduse korral võite ise välja vahetada järgmisi detaile:Tarvikud Garantii. Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nõuetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsioonile. Elektrilise tööriista tarnekomplekt ei pruugi sisaldada kõiki käesolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuid. Vastavusdeklaratsioon. Töökäik CE-märgise selgitus Kehtib ainult Euroopa Liidu ja EFTA riikides (Euroopa Vabakaubanduse Assotsiatsioon) ja ainult toodetele, mis on mõeldud EL- või EFTA-turu jaoks. Pärast toote ELi turule toomist kaotab UKCA märgis oma kehtivuse. Töökäik UKCA-märgise selgitus Kehtib ainult briti turul (Inglismaa, Wales ja Šotimaa) ja ainult toodetele, mis on mõeldud Briti turu jaoks. Pärast toote Briti turule toomist kaotab CE-märgis oma kehtivuse. Firma FEIN kinnitab ainuvastutusel, et käesolev toode vastab kasutusjuhendi viimasel leheküljel toodud asjaomastele nõuetele. Tehnilised dokumendid on saadaval aadressil: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Keskkonnakaitse, utiliseerimine. Pakendid, kasutusressursi ammendanud elektrilised tööriistad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse võtta.112
