MANUAL DE UTILIZARE BLK 5.0 E Fein

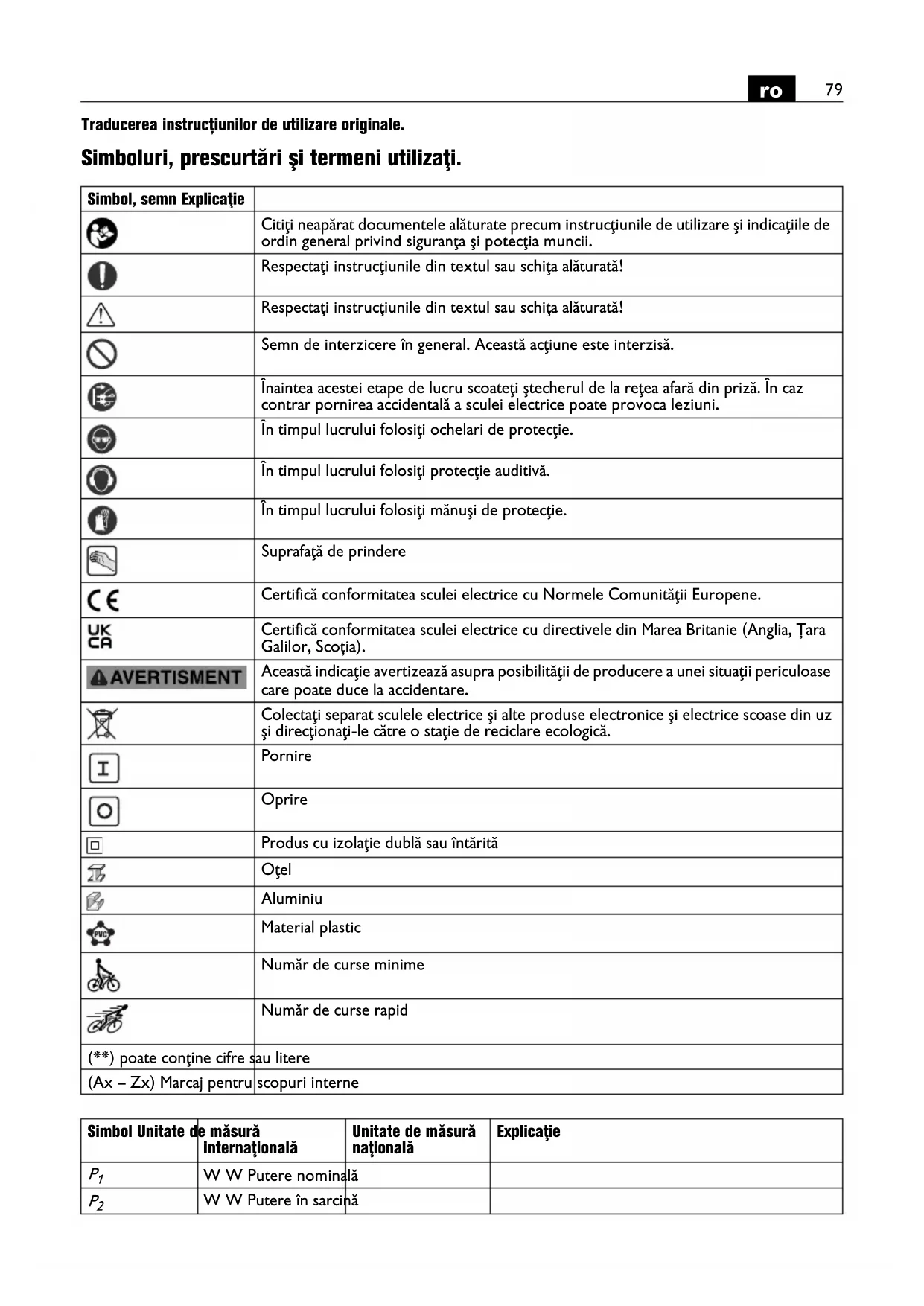

Traducerea instrucțiunilor de utilizare originale. Simboluri, prescurtări şi termeni utilizaţi. Simbol, semn Explicaţie Citiţi neapărat documentele alăturate precum instrucţiunile de utilizare şi indicaţiile de ordin general privind siguranţa şi potecţia muncii. Respectaţi instrucţiunile din textul sau schiţa alăturată! Respectaţi instrucţiunile din textul sau schiţa alăturată! Semn de interzicere în general. Această acţiune este interzisă. Înaintea acestei etape de lucru scoateţi ştecherul de la reţea afară din priză. În caz contrar pornirea accidentală a sculei electrice poate provoca leziuni. În timpul lucrului folosiţi ochelari de protecţie. În timpul lucrului folosiţi protecţie auditivă. În timpul lucrului folosiţi mănuşi de protecţie. Suprafaţă de prindere Certifică conformitatea sculei electrice cu Normele Comunităţii Europene. Certifică conformitatea sculei electrice cu directivele din Marea Britanie (Anglia, Țara Galilor, Scoția). Această indicaţie avertizează asupra posibilităţii de producere a unei situaţii periculoase care poate duce la accidentare. Colectaţi separat sculele electrice şi alte produse electronice şi electrice scoase din uz şi direcţionaţi-le către o staţie de reciclare ecologică. Pornire Oprire Produs cu izolaţie dublă sau întărită Oţel Aluminiu Material plastic Număr de curse minime Număr de curse rapid (**) poate conţine cifre sau litere (Ax – Zx) Marcaj pentru scopuri interne Simbol Unitate de măsură internaţională Unitate de măsură naţională Explicaţie

W W Putere în sarcină80

Pentru siguranţa dumneavoastră. Citiţi toate instrucţiunile şi indicaţiile privind siguranţa şi protecţia muncii. Nerespectarea instrucţiunilor şi indicaţiilor privind siguranţa şi protecţia muncii poate duce la electrocutare, incendiu şi/sau provoca leziuni grave. Păstraţi în vederea unei utilizări viitoare toate instrucţiunile şi indicaţiile privind siguranţa şi protecţia muncii. Nu folosiţi această sculă electrică înainte de a citi temeinic şi a înţelege în întregime prezentele instrucţiuni de utilizare cât şi „Instrucţiunile de ordin general privind siguranţa şi protecţia muncii“ (număr document 3 41 30 465 06 0) alăturate. Păstraţi documentaţia amintită în vederea unei utilizări ulterioare şi transmiteţi-le mai departe în cazul predării sau înstrăinării sculei electrice. Respectaţi deasemenea normele naţionale de protecţia muncii. Destinaţia sculei electrice: foarfece ronţăitor (maşină de tăiat tabla prin ştanţare) destinat tăierii tablei, executării de decupaje şi tăieri în linie curbă strânsă cu scule şi accesorii admise de FEIN, fără răcire cu apă, în mediu protejat de intemperii. Această sculă electrică este concepută şi pentru alimentare de la generatoare de curent alternativ având o putere corespunzătoare, care satisfac cerinţele standardului ISO 8528, clasa de execuţie G2. Se consideră că cerinţele standardului nu sunt respectate în special în cazul în care aşa numitul coeficient al distorsiunilor de neliniaritate depăşeşte 10 %. În caz de dubiu informaţi-vă cu privire la generatorul pe care îl utilizaţi. Instrucţiuni speciale privind siguranţa şi protecţia muncii. Folosiţi mânerele suplimentare livrate împreună cu scula electrică. Pierderea controlului poate duce la răniri.

, rpm, r/min rot/min Număr de curse la mers în gol

m/min m/min Viteza de tăiere U V V Tensiune de măsurare f Hz Hz Frecvenţă M... mm mm Dimensiune, filet metric Ø mm mm Diametrul unei piese rotunde mm mm Grosime max. a materialului din oţel până la 400 N/mm

mm mm Grosime max. a materialului din oţel până la 600 N/mm

mm mm Grosime max. a materialului din oţel până la 800 N/mm

mm mm Grosime max. a materialului din aluminiu până la 250 N/mm

mm mm Diametru gaură preliminară pentru afundare cu matriţă mm mm Rază minimă a curbei de tăiere kg kg Greutate conform EPTA-Procedure 01

dB dB Nivel presiune sonoră

dB dB Nivel putere sonoră

Valoarea vibraţiilor emise conform EN 62841 (suma vectorială a trei direcţii)

Unităţi de măsură de bază sau derivate din Sistemul Internaţional SI. Simbol Unitate de măsură internaţională Unitate de măsură naţională Explicaţie Fe 400 Fe 600 Fe 800 Al 25081

Purtaţi echipament personal de protecţie. În funcţie de utilizare, purtaţi o protecţie completă a feţei, protecţie pentru ochi sau ochelari de protecţie. Dacă este cazul, purtaţi mască de protecţie împotriva prafului, protecţie auditivă, mănuşi de protecţie sau şorţ special care să vă ferească de micile aşchii şi particule de material. Ochii trebuie protejaţi de corpurile străine aflate în zbor, apărute în cursul diferitelor aplicaţii. Masca de protecţie împotriva prafului sau masca de protecţie a respiraţiei trebuie să filtreze praful degajat în timpul utilizării. Dacă sunteţi expuşi timp îndelungat zgomotului puternic, vă puteţi pierde auzul. Uneltele sunt ascuțite. Nu apropiați niciodată mâinile de unelte. Atingerea uneltelor poate provoca răniri. Când lucrați la înălțime, protejați zona de lucru și suprafața de sub aceasta de căderile de șpan și scula electrică în sine. Obiectele căzute pot provoca răniri. Asiguraţi piesa de lucru. O piesă de lucru fixată cu un dispozitiv de prindere este ţinută mai sigur decât atunci când o prindeţi numai cu mâna. Este interzisă înşurubarea sau nituirea de plăcuţe şi embleme pe scula electrică. O izolaţie deteriorată nu oferă protecţie împotriva electrocutării. Nu folosiţi accesorii care nu au fost realizate sau autorizate în mod special de fabricantul sculei electrice. Utilizarea în condiţii de siguranţă nu este garantată numai prin faptul că accesoriul resprectiv se potriveşte la scula dumneavoastră electrică. Curăţaţi regulat orificiile de aerisire ale sculei electrice cu unelte nemetalice. Ventilatorul trage praful în carcasă. Acest fapt poate cauza pericole electrice în cazul acumulării excesive de pulberi metalice, generând pericole electrice. Înaintea punerii în funcţiune verificaţi dacă cablul de alimentare şi ştecherul nu sunt deteriorate. Recomandare: conectaţi scula electrică întotdeauna printr-un întrerupător cu protecţie diferenţială (RCD), cu un curent de defect măsurat de 30 mA sau mai mic. Valori pentru nivelul de vibrații și emisii de zgomot Valorile pentru nivelul de vibraţii și emisii de zgomot indicate în acest manual corespund procesului de măsurare conform EN 62841 şi pot fi utilizate pentru compararea sculelor electrice între ele. Ele se pretează și pentru o evaluare rapidă a solicitării sonore și prin vibrații. Valorile pentru nivelul de vibrații și emisii de zgomot reprezintă aplicațiile principale ale sculei electrice. Dacă, însă, scula electrică este utilizată pentru alte aplicații, cu alte unelte sau cu întreținere insuficientă, valorile totale ale vibrațiilor și valorile emisiilor de zgomote pot fi diferite. Acest lucru poate crește semnificativ solicitarea sonoră și prin vibrații, pe întreaga durată a lucrului. Pentru aprecierea exactă a solicitării sonore și prin vibrații, ar trebui luați în considerare și timpii în care aparatul este oprit sau funcționează, dar nu este efectiv utilizat. Acest lucru poate reduce semnificativ solicitarea sonoră și prin vibrații, pe întreaga durată a lucrului. Stabiliți măsuri de siguranță suplimentare, pentru protejarea operatorului de efectele vibrațiilor și zgomotului, ca de exemplu: întreținerea sculei electrice și uneltelor, încălzirea mâinilor, organizarea proceselor de lucru. Instrucţiuni de utilizare. Conduceţi scula electrică spre piesa de lucru numai după ce în prealabil aţi pornit-o. În timpul tăierii ţineţi scula electrică cât mai perpendicular posibil pe suprafaţa piesei de lucru. Conduceţi uniform scula electrică împingând-o uşor în direcţia de tăiere. Un avans prea puternic reduce considerabil durata de viaţă a accesoriilor utilizate. Utilizați scula electrică în regim permanent numai în treapta maximă (6) (consultați pagina 6). Treptele (1 ... 5) sunt concepute a fi utilizate numai pentru debitări de scurtă durată, la care este, de ex., necesară debitarea exactă, de-a lungul unei linii. Acest lucru se aplică mai ales pentru lucrul cu materiale de cea mai mare grosime posibilă. Nu tăiaţi tabla în punctele de sudură. Nu tăiaţi foi de tablă multistrat având o grosime mai mare decât grosimea maximă admisă pentru materialul de lucru. Pentru mărirea durabilităţii poansonului şi a matriţei se recomandă aplicarea unui lubrifiant de-a lungul liniei de tăiere preconizate: – pentru tăieri în tablă din oţel: pastă de tăiere sau ulei, – pentru tăieri în aluminiu: petrol. Pentru executarea unui decupaj interior este necesară realizarea unei găuri preliminare, referitor la diametrul acesteia vezi paragraful „Date tehnice“. Deconectaţi scula electrică numai după ce în prealabil aţi extras-o din urma de tăiere. Simptomul care indică uzura poansoanelor şi matriţelor este necesitatea unei forţe de avans considerabil mai mari, productivitatea fiind însă scăzută. poansonul da – matriţa nu – poate fi reascuţit numai în cazul în care lungimea poansonului reascuţit nu este inferioară lungimii minime admise, funcţie de matriţa folosită. BLK3.5E (**): În cazul tăierii de contur după şablon, partea cilindrică inferioară a ghidajului poansonului trebuie să se sprijine pe şablon. Distanţa dintre şablon şi tăişul propriu-zis trebuie să fie de 2,5 mm. Şablonul trebuie să aibă o grosime de cel puţin 2 mm, grosimea totală a şablonului şi piesei de lucru nu trebuie să depăşească 5,5 mm. Matriţă Lungime minimă poanson BLK3.5E (**): 3 13 09 093 00 3 51,5 mm 3 13 09 094 00 1 51,5 mm BLK5.0E (**): 3 13 09 109 00 2 58,8 mm 3 13 09 107 00 0 56,5 mm 3 13 09 108 00 8 nu poate fi șlefuit ulterior82

Echipare Protecția la repornire împiedică repornirea involuntară a sculei electrice după o pană de curent apărută în timpul funcționării sale. Deconectați în acest caz scula electrică, verificați alimentarea curentului electric și apoi conectați din nou scula electrică. Preselectarea electronică a oscilațiilor permite adaptarea turației pentru respectiva aplicație și unealta utilizată în acel moment. Scula electrică este prevăzută cu o protecție de suprasarcină și blocare. În caz de suprasarcină sau blocarea uneltei, se întrerupe alimentarea electrică. În acest caz, opriți scula electrică, îndepărtați-o de pe piesă și verificați unealta. Apoi reporniți scula electrică. Întreţinere şi asistenţă service post- vânzări. În condiții de lucru extreme, la prelucrarea metalelor, în interiorul sculei electrice se pate depune praf bun conducător electric. Izolația de protecție a sculei electrice poate fi afectată. Curățați frecvent interiorul sculei electrice suflând prin fantele de aerisire aer comprimat uscat și fără ulei și conectați în amonte un întrerupător cu protecție diferențlală (FI). Ungeţi puţin suprafeţele de alunecare dintre portmatriţă şi poanson. Produsele care au intrat în contact cu azbestul, nu trebuie date la reparat. Eliminați produsele contaminate cu azbest conform reglementărileor în vigoare în țara dumneavoastră privind eliminarea deșeurilor care conțin azbest. În cazul în care cablul de alimentare al sculei electrice este deteriorat, el trebuie înlocuit de către producător sau de către reprezentantul acestuia. Puteţi schimba şi singuri, dacă este necesar, următoarele piese: Accesorii de lucru Garanţia legală de conformitate şi garanţia comercială. Garanţia legală de conformitate a produsului se acordă conform reglementărilor legale din ţara punerii în circulaţie a acestuia. În plus, FEIN acordă o garanţie comercială conform certificatului de garanţie al producătorului FEIN. Setul de livrare al sculei dumneavoastră electrice poate să cuprindă numai o parte a accesoriilor descrise sau ilustrate în prezentele instrucţiuni de folosire. Declaraţie de conformitate. Declarația CE este valabilă pentru țările Uniunii Europene și EFTA (European Free Trade Association) și numai pentru produsele destinate pieței UE sau EFTA. După punerea în circulație a produsului pe piața UE, marcajul UKCA își pierde valabilitatea. Declarația UKCA este valabilă numai pentru piața britanică (Anglia, Țara Galilior și Scoția) și numai pentru produsele destinate pieței britanice. După punerea în circulație a produsului pe piața britanică, marcajul CE își pierde valabilitatea. Firma FEIN declară pe proprie răspundere că acest produs corespunde prevederilor specificate la ultima pagină a prezentelor instrucţiuni de utilizare. Documentaţie tehnică la: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Protecţia mediului înconjurător, eliminare. Ambalajele, sculele electrice şi accesoriile scoase din uz trebuie direcţionate către o staţie de reciclare ecologică.83
