사용 설명서 BLK 5.0 E Fein

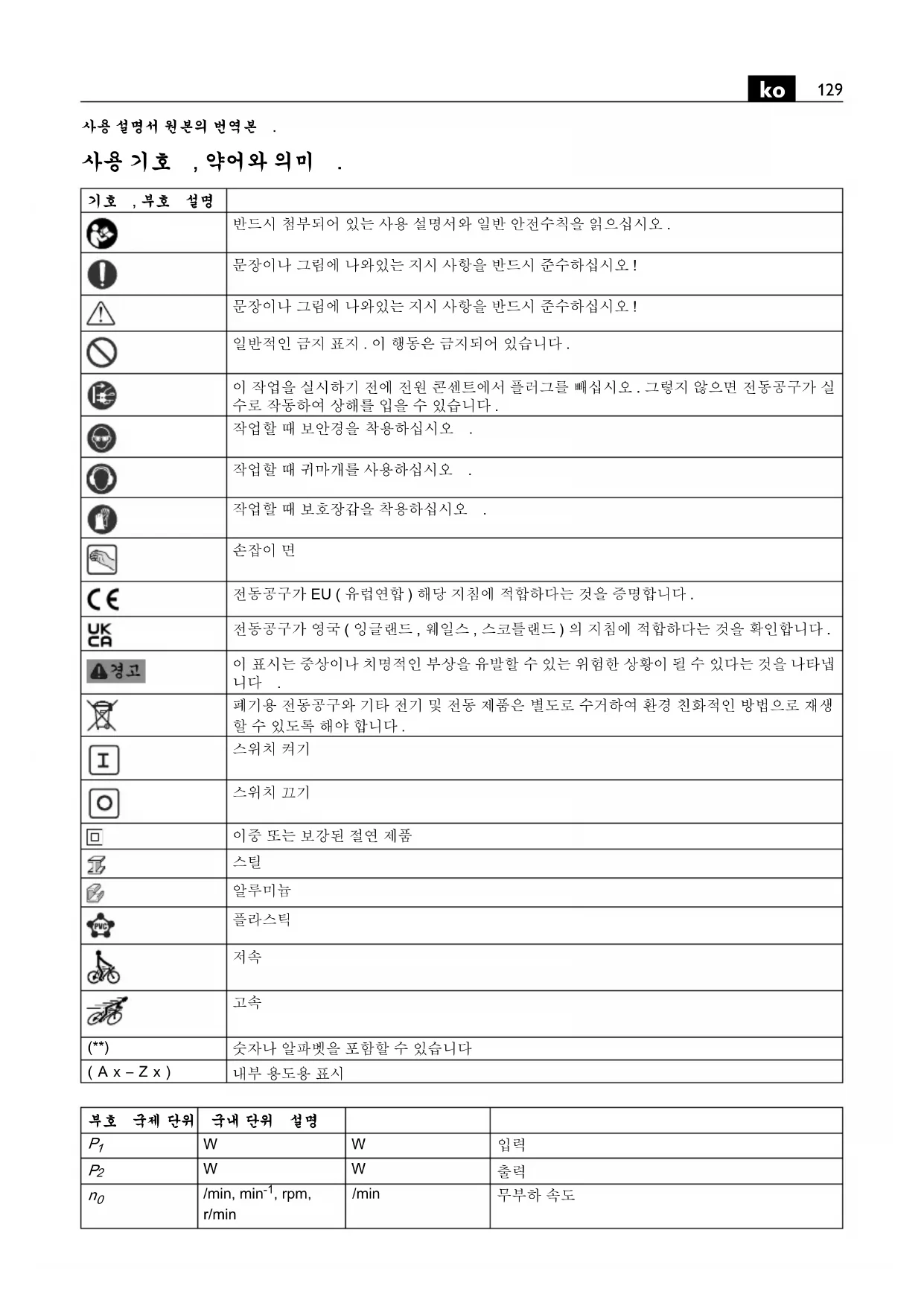

사용 설명서 원본의 번역본 . 사용 기호 , 약어와 의미 .

반드시 첨부되어 있는 사용 설명서와 일반 안전수칙을 읽으십시오 . 문장이나 그림에 나와있는 지시 사항을 반드시 준수하십시오 ! 문장이나 그림에 나와있는 지시 사항을 반드시 준수하십시오 ! 일반적인 금지 표지 . 이 행동은 금지되어 있습니다 . 이 작업을 실시하기 전에 전원 콘센트에서 플러그를 빼십시오 . 그렇지 않으면 전동공구가 실 수로 작동하여 상해를 입을 수 있습니다 .

작업할 때 귀마개를 사용하십시오 . 작업할 때 보호장갑을 착용하십시오 .

전동공구가 EU ( 유럽연합 ) 해당 지침에 적합하다는 것을 증명합니다 . 전동공구가 영국 ( 잉글랜드 , 웨일스 , 스코틀랜드 ) 의 지침에 적합하다는 것을 확인합니다 . 이 표시는 중상이나 치명적인 부상을 유발할 수 있는 위험한 상황이 될 수 있다는 것을 나타냅

폐기용 전동공구와 기타 전기 및 전동 제품은 별도로 수거하여 환경 친화적인 방법으로 재생 할 수 있도록 해야 합니다 .

숫자나 알파벳을 포함할 수 있습니다 (Ax–Zx)

, rpm, r/min /min 무부하 속도130

모든 안전 수칙과 지시 사항을 상세히 읽고 준 수해야 합니다 . 안전 수칙과 지시 사항을 지키 지 않으면 화재 위험이 있으며 감전 혹은 중상을 입을 수 추후 참고용으로 모든 안전 수칙과 지시 사항을 잘 보관하 이 전동공구의 사용 설명서와 첨부된 “ 일반 안전 수 칙 ” ( 문서 번호 3 41 30 465 06 0) 을 자세히 읽고 후에 기기를 사용하십시오. 나중에 사용할 경우를 위해 위의 자료를 잘 보관하고 전동공구를 인도하 거나 매각할 경우 설명서도 함께 전달하십시오 . 또한 국내의 해당 작업 안전 규정을 준수하십시오 . 전동공구의 사용 분야 : 휴대용 니블러는 날씨와 관계 없는 환경에서 FEIN 사가 허용하는 펀치와 인서트를 사용하여 금속판 오려내기 및 굴곡선형 절단 등 절단작업을 하는데 사용해야 합니다 . 본 전동공구는 ISO 8528 기준과 기기 등급 G2 에 해당하 는 성능이 충분한 AC 발전기에 연결하여 사용할 수도 있 습니다 . 소위 왜곡율이 10 % 를 초과할 경우에는 특히 이 기준에 상응하지 않습니다 . 확실치 않으면 사용하시는 발 전기에 관해 확인해 보십시오 .

기기와 함께 공급되는 보조 손잡이를 사용하십시오 . 기기 에 대한 통제를 잃게되면 상해를 입을 수 있습니다 . 작업자는 보호장비를 착용해야 합니다. 작업에 따라 안면 마스크나 보안경을 사용하십시오 . 필요한 경우 분진 마스 크 , 귀마개 , 보호장갑을 사용하고 연마로 인한 미세한 소 재 분자에 접하게 되는 것을 방지하는 특수 작업용 애프런 을 착용하십시오 . 다양한 작업을 할 때 공중에 이물질로부터 눈을 보호해야 합니다. 분진 마스크나 호흡 마스크로 기기 사용 시 발생하는 분진을 여과해야 합니다. 작업자가 장기간 강한 소음 환경에서 작업하면 청력을 상 실할 수도 있습니다 . 장착용 액세서리가 날카롭습니다 . 절대로 장착용 액세서 리 가까이에 손을 두지 마십시오 . 장착용 액세서리를 만 지면 부상을 입을 수 있습니다 . 높은 곳에서 작업할 때 칩과 전동 공구 자체가 떨어지지 않도록 작업 부위와 그 아래 부위를 보호하십시오 . 떨어 지는 물체로 인해 부상을 입을 수 있습니다 . 작업물을 잘 고정하십시오 . 고정장치에 장착하여 작업하 면 손으로 잡는 것보다 더 안전합니다 . 전동공구에 있는 상표나 표지를 나사로 조이거나 리벳을 박으면 안됩니다 . 절연 상태가 손상되면 감전으로부터 안

M... mm mm나사 크기Ømm mm원형 부품의 직경mm mm400 N/mm 까지 스테인레스 강의 최대 두께mm mm600 N/mm 까지 스테인레스 강의 최대 두께mm mm800 N/mm 까지 스테인레스 강의 최대 두께mm mm250 N/mm 까지 알루미늄 소재의 최대 두께mm mm 내부 절단 시 시험 구멍 직경 mm mm최소 내부 커브 직경kg kgEPTA-Procedure 01에 따른 중량

dB dB음향 레벨 pCpeakdB dB최고 음압 레벨 K...

EN 62841 에 따른 진동 방출치 (3 방향의 벡터값 )

국제 단위 시스템 SI 의 기본 및 유도 단위 부호 국제 단위 국내 단위 설명 Fe 400 Fe 600 Fe 800 Al 250131

전동공구 제조사가 특별히 개발하거나 허용하지 않은 액 세서리를 사용하지 마십시오 . 액세서리가 귀하의 전동공 구에 맞는다고 해서 안전한 작동을 보장하는 것이 아닙니

정기적으로 전동공구의 환기구를 비금속 공구를 사용하 여 닦아 주십시오 . 모터의 블로어로 인해 하우징 안으로 먼지가 모입니다. 금속성 분진이 지나치게 쌓이면 감전될

기기를 작동하기 전에 전원 코드와 플러그가 손상되지 않 았는지 확인해 보십시오 . 추천 : 전동공구를 항상 정격 전류가 30 mA 혹은 그 이하 인 누전 차단기 (RCD) 를 연결하여 사용하십시오 . 진동 및 소음 방출치 이러한 지침에 나온 진동 및 소음 방출치는 EN 62841 에 명시된 표준 측정 절차에 따라 측정되었으며 전동공구를 서로 비교하는 데 사용할 수 있습니다 . 또한 진동 및 소음 방출의 잠정적 평가에 적합합니다 . 지정된 진동 및 소음 방출치는 전동공구의 주요 용

그러나 전동공구를 다른 용도에 사용하거나 다른 장착 액 세서리를 사용하거나 유지관리가 불충분한 경우

동치와 소음 방출치가 다를 수 있습니다 . 이로 인해 전체 작업 시간 동안 진동 및 소음 오염이 크게 증가할 수 있습

진동 및 소음 오염의 정확한 추정은 기기가 꺼졌거나 작동 중이지만 실제로 사용하지 않은 시간도 고려해야 합니다. 이를 통해 전체 작업 시간 동안 진동 및 소음 오염을 크게

진동 및 소음의 영향으로부터 작업자를 보호하기 위 해 다음의 추가 안전 조치를 취하십시오 : 전동공구 및 장착 액세서리 유지 , 손 따뜻하게 준비 , 작업 프

반드시 전동공구의 스위치가 켜진 상태에서만 작업 물에 가까이 대십시오 . 절단작업 시 전동공구를 작업물 표면에 최대한 수직으로 하여 사용하십시오 . 전동공구를 일정한 속도로 절단 방향으로 살짝 밀면서 작 업하십시오 . 심하게 밀어 작업하면 액세서리의 수명이 훨

연속 작동 시 , 가장 높은 스트로크 수 단계에서만 전동공 구를 작동하십시오 (6) (6 면 참조 ). 스트로크 수 단계 (1 ... 5) 는 짧은 절단에만 사용해야 합 니다 , 예를 들어 절단선을 따라 정확한 절단이 필요한 경 우 . 이는 특히 재료 두께가 최대인 재료에 작업할 때 적용

금속판의 용접 부위에 절단하지 마십시오 . 여러 겹으로 하여 최대 소재 두께 이상으로 금속판을 절단하지 마십시

펀치와 인서트의 수명을 연장하기 위해 계획한 절단선을 따라 윤활제를 바르는 것이 좋습니다 :

절단 시 : 커팅 페이스트 혹은 절삭유 , – 알루미늄 절단 시 : 석유 . 내부 오려내기 니블링작업을 하려면 먼저 구멍을 내야 합 니다 , 구멍 직경은 “ 제품 사양 ” 을 참조하십시오 . 우선 절단면에서 전동공구를 빼고난 후에 스위치를 끄십

펀치와 인서트가 마모된 경우 저속으로 작업할 때 훨씬 세 게 눌러야 합니다 . 재연마된 펀치의 길이가 인서트의 최소 길이 이상이면

치 – 인서트는 안됨 – 를 재연마할 수 있습니다 . BLK3.5E (**): 템플릿을 사용한 니블링작업의 경우 템플 릿은 펀치 가이드의 낮은 실린더형 부위에 의해 검색됩니 다 . 템플릿과 실제 절단 모서리 사이의 간격은 2.5 mm 입

템플릿 두께는 최소한 2 mm 이어야 하며 , 템플릿과 작업 물의 전체 두께는 5.5 mm 를 초과해서는 안됩니다 .

재작동 보호장치는 작동 중에 전원이 꺼졌던 경우 전동공 구가 다시 저절로 작동하는 것을 방지합니다 . 이 경우 전 동공구의 스위치를 끄고 전원 공급을 확인해 보고 나서 , 전동공구의 스위치를 다시 켜십시오 . 전자 스트로크 수 설정 기능으로 각 적용 사례에 따라 그 리고 이에 사용된 장착용 액세서리에 맞게 속도를 조정할

및 차단 보호장치가 있습니다 . 장착 용 액세서리가 과부하되거나 걸리면 전원 공급이 중단됩

이 경우 전동공구를 끄고 공작물에서 제거한 후 장착용 액세서리를 점검하십시오 . 그리고 나서 전동공구의 스위 치를 다시 켜십시오 . 인서트 펀치의 최소 길이 BLK3.5E (**): 3 13 09 093 00 3 51.5 mm 3 13 09 094 00 1 51.5 mm BLK5.0E (**): 3 13 09 109 00 2 58.8 mm 3 13 09 107 00 0 56.5 mm

보수 정비 및 고객 서비스 . 극한 사용 조건에서 금속에 가공할 경우 전도 성 분진이 전동공구의 내부에 가라앉을 수 있 습니다 . 전동공구의 보호 절연에 지장을 줄 수 있습니다 . 건조하고 오일 프리한 압축 공기로 환기구를 통해 전동공 구의 내부를 자주 블로우하고 누전 차단기 (RCD) 를 연결

인서트 홀더와 펀치 사이의 미끄러운 부위에 약간 그리스를 바르십시오 . 석면과 접하게 된 제품은 수리를 맡겨서는 안됩니다. 석면 으로 오염된 제품은 석면 쓰레기 처리에 관한 각 국가의 해당 규정에 따라 처리해야 합니다 . 전동공구의 전선이 손상되었을때 , 제조사나 대리점에서 전선을 교체해야만 합니다 . 다음 부속품은 필요에 따라 직접 교환하실 수 있습니다 :

품질 보증 및 법적 책임 . 제품에 대한 품질 보증은 유통하는 국가의 법적 규정에 따 라 유효합니다 . 더불어 FEIN 사는 FEIN 제조사 보증서에 부응하는 품질 보증을 합니다 . 귀하의 전동공구 공급 내역에는 이 사용 설명서와 그림에 나와있는 액세서리 중 일부만 들어있을 수도 있습니다 . 적합성에 관한 선언 .

CE 인증은 EU 국가들과 EFTA ( 유럽자유무역연합 ) 에서

만 , 그리고 EU 또는 EFTA 시장용 제품에만 적용됩니다 . 제품이 EU 시장에 출시되면 UKCA 마크는 그 유효성을

UKCA 인증은 영국 ( 잉글랜드 , 웨일스 , 스코틀랜드 ) 에 서만 , 그리고 영국 시장용 제품에만 적용됩니다 . 제품이 영국 시장에 출시되면 CE 마크는 그 유효성을 상실합니

FEIN 사는 단독 책임 하에 본 제품이 이 사용 설명서 후면

관련된 규정과 일치함을 자체 선언합니다 .

C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany 환경 보호 , 처리 . 포장재 , 폐기용 전동공구 및 액세서리는 친환경적인 방법 으로 재활용할 수 있도록 분류해야 합니다 .133
