| Marca | Fein |
| Modelo | ABLK 18 1.3 TE Select |
| Tipo de producto | Taladro eléctrico inalámbrico |
| Tensión nominal | 18 V |
| Tipo de acumulador | Li-Ion |
| Temperatura de servicio de la batería | 5 °C - 45 °C |
| Cargador recomendado | Cargador FEIN |
| Uso previsto | Corte de chapas rectilíneas y curvas, en seco |
| Equipos de protección recomendados | Gafas de seguridad, protección auditiva, mascarilla antipolvo, guantes |
| Mantenimiento | Soplar aire comprimido seco en las ranuras de ventilación, engrasar las superficies de contacto del punzón y la matriz |
| Piezas de repuesto | Disponibles en www.fein.com |
| Garantía | Garantía legal + garantía del fabricante FEIN |
| Reciclaje | Clasificar y reciclar el embalaje, la herramienta eléctrica y los acumuladores de acuerdo con las directrices ambientales |
Preguntas frecuentes - ABLK 18 1.3 TE Select Fein
Preguntas de los usuarios sobre ABLK 18 1.3 TE Select Fein
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Taladro electrico en formato PDF gratis! Encuentra tus instrucciones ABLK 18 1.3 TE Select - Fein y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. ABLK 18 1.3 TE Select de la marca Fein.

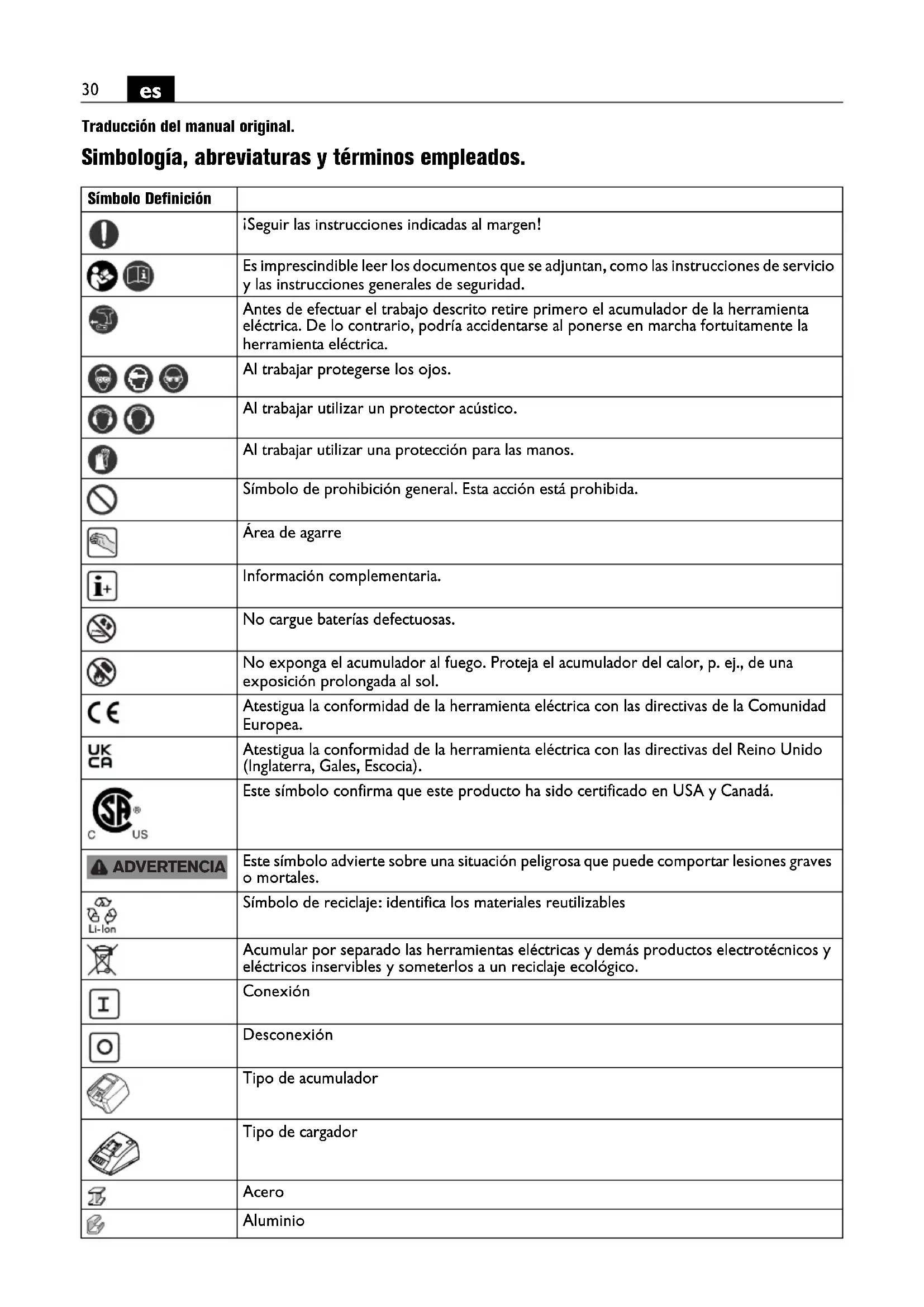

MANUAL DE USUARIO ABLK 18 1.3 TE Select Fein
Traducción del manual original.
Simbologia, abreviaturas y关键时刻 empleados.
| Símbolo Definisión | |
| iSeguir las instruciones indicadas al margen! | |
| Es imprescindible leer los documents que se adjuntan, como las instruciones de servicios y las instruciones generales de seguridad. | |
| Antes de efectuar el trabajo descrito retirenero el accumulator de la herramienta electrónica. De lo contrary, podría accidentarse al ponerse en marcha fortuitamente la herramienta electrónica. | |
| Al trabajo protegerse los ojos. | |
| Al trabajo utiliser un protector acústico. | |
| Al trabajo utiliser una protección para las manos. | |
| Símbolo de prohibición general.Estaonia está prohibida. | |
| Área de agarre | |
| Información complementaria. | |
| No cargue baterías defectuosas. | |
| No exponga el accumulator al fuego. Proteja el accumulator del calor, p. ej., de una exposión prolongada al sol. | |
| Atestigua la conformidad de la herramienta electrica con las directivas de la Comunidad Europea. | |
| UKCA | Atestigua la conformidad de la herramienta electrica con las directivas del Reino Unido (Inglaterra, Gales, Escocia). |
| US | Este=simbolo confirmma que este producto ha sido certifyado en USA y Canadá. |
| ADVERTENCIA | Este=simbolo advierte sobre una situación peligrosa que puedaistar por lesiones graves o mortales. |
| Li-Ion | Símbolo de reciclaje: identifica los materiales reutilizables |
| Accumular por分开ar las herramentas electricas y demás Productos electrotécnicos y electricos inservibles y someterlos a un reciclaje ecologico. | |
| I | Conexión |
| Desconexión | |
| Tipo de accumulator | |
| Tipo de cargador | |
| Acero | |
| Aluminio | |
| Símbolo Definición | |
| PUG | Plástico |
| N° de carreras minimo | |
| N° de carreras máximo | |
| (**) puede CONTENER oestras o letras | |
| (Ax - Zx) Identificación para fines internos | |
| Símbolo Unidad | internacional Unidad nacional Definisión | |
| UV V Tensión | nominal | |
| n0 | /min, min-1, rpm, r/min | rpm N° de carreras en vacio |
| nS | m/min m/min Velocidad de corte | |
| M... | mm mm Medida, roscá métrica | |
| ∅ | mm mm Diámetro de una pieza redonda | |
| Fe 40C | mm mm Grosor máximo. en acero hasta 400 N/mm2 | |
| Fe 60C | mm mm Grosor máximo. en acero hasta 600 N/mm2 | |
| Fe 80C | mm mm Grosor máximo. en acero hasta 800 N/mm2 | |
| Al 25C | mm mm Grosor máximo. en aluminio hasta 250 N/mm2 | |
| mm mm Diámetro de taladro previo para recortes interiores | ||
| mm mm Radio minimum interior para cortes en curva | ||
| kg | kg Peso según EPTA-Procedure 01 | |
| kg | kg Peso de la herramienta electrica sin accumulator y sin uyil | |
| kg | kg Peso del accumulator | |
| LpA | dB | dB Nivel de presión sonora |
| LwA | dB | dB Nivel de potencia acústica |
| LpCpeak | dB | dB Valor máximo de nivel sonoro |
| K... | Inseguridad | |
| a | m/s2 | m/s2Valor de vibraciones emitidas según EN 62841 (suma vectorial de tres direcciones) |
| ah | m/s2 | m/s2Nivel de vibraciones generadas (corte de chapa) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2Unidades Basics y unidades derivadas del sistema internacional de unidades SI. |
Para su seguidad.
ADVERTENCIA
Lea integramente estas advertencias de peligro e instruccio
nes. En caso de no atenerse a las advertencias de seguridad siguientes, algo peutocasionar una descarga electrica, un incendio y/o lesion grave.
Guardar todas las advertencias de peligro e instrucciones para futuras consultas.
No实用性 herringa nie cricn habe ledo con detenimiento y haber entendido integramente estas instrucciones de service, asi como
las "Instrucciones generales de seguridad" (n° de documento 3 41 30 465 06 0) adjuntas. Guarde laoothmentacion citada para posteriores consultas y entrégueselas al usuario en caso de prestar o vendar la herramenta electrica.
Observe también las responsivas prescricciones contra accidentes de trabajo vigentes en su País.
Utilización reglamentaria de la herr模板 electrónica:
Roedora de chapa portátil para el corte de chapa, recortes interiores y cortes en curva de radio(PCPO con utiles y accesorios homologados por FEIN sin la apertura de agua.
Instrucciones de seguridad especialies.
Utilice un equipo de proteccion personal. Dependiendo del trabajo a realizar use una careta, una proteccion para los ojos, ounas gafas de proteccion. Si procede, emplee una mascarilla antipolvo, protectores auditivos, quantes de proteccion o un mandil especial adecuado para protegerle de losPEGUEOS fragmentos que pudieran salir proyectados al desprenderse delutilo pieza. Las gafas de proteccion deben ser indicadas para protegerle de los fragmentos que pudieran salir despedidos al trabajo. La mascarilla antipolvo or Respiratoria devera ser apta para filtrar las particulars producidas al trabajo. La exposicion prolongada al ruido peut provocar sordera.
Asegure la pieza de trabajo. Una pieza de trabajo que sujeta de forma mucho mas segura con un dispositivo de lijacion que con la mano.
Esta prohibido fjir rotulos o senales a la herramienta electrica con tornillos o remaches. Un aisliento dañado no le protege de una electrocución. Emplee eti-quetas autoadhesivas.
No use accesos que no hayan sido especially desarrollados u homologados por el fabricante de la herramera tectrica. El mero hecho de que sea montable un accesorio en su herramera tectrica no es garantia de que su funciona lo sea seguro.
Limpie periodically las revillas de refrigeracion de la herramienta electricaemployando Herramrientas que no sean de metal. El ventilador del motor aspira polvo hacia el interior de la carcasa. En caso de acumarse polvo de metal en excesso, algo peut provocar al usualo una descarga electrica.
Utilización y trato de acumuladores (conjunto accumulator).
Para no exponserse a un riesgo de quemadura, incendio, explosión, lesiones de laIEL o de othero tipo, al manipular acumuladores, aténgase a lassiguientes indicaciones:
Los acumuladores no deben desarmarse, abrirse, ni fracciónarse. Evite golpear los acumuladores. Si el acumulador se daña o usa de forma inapropiada pueda que se emanen vapeores nocivos o se fugue liquido. Los vapeoresSEOrritar las vías respiratorias. El liquido del acumuladorSEOrritar la piel o producir quemadas.
Si el liquido que se ha fugado del accumulator ha contaminado las piezas adyacentes, controle dichas piezas y limpielas o sustitúyalas, si Proceed.
No exponga el acumulador ni al calor ni al fuego. No
exponga el acumulador directamente al sol.
Unicamente saque el accumulator del embalaje original en el momento que desee utiliser.
Desmonte el Accumulador antes de Manipular en la herramenta electrica. La puesta en marcha fortuita de la herramenta electricauede causar un accidente.
Solamente desmonte el accumulator estando desconectada la herramienta electrica.
Mantenga los acumuladores fuera del alcance de los niños.
Mantenga limpio el accumulator y protejalo de la humedad y del agua. Si los contactos del accumulator y de la herramenta electrica estan sucios limpielos con un paño seco y limpio.
Solamente use los acumuladores originales FEIN previstos para su herramienta electrica. Si se utilizes o recar-gan acumuladores Incorrectos, danados, reparados, recuperados, imitationes o de另一边marca, existe el riesgo de incendio y/o de explosión.
Aténgase a las instrucciones de seguridad Mentionadas en las instrucciones de uso del cargador del accumulator.
Vibraciones en la mano/brazo
El nivel de vibraciones indicado en estas instruciones ha sido determinado según el procedimiento de medicación fjado en la norma EN 62841 y pueda servir como base de comparación con otheras herramrientas electricas. también esADEUADO paraestimar provisionalmentela emisión de vibraciones.
El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta electrica. Por el, el nivel de vibraciones puede serdifferente si la herramienta electrica se utilizes en otheras aplicaciones, con utiles differentes, o si el mantenimiento de la mesma fuese deficiente. Elo peut suponer un aumento drástico de la emisión de vibraciones durante el tiempo total de trabajo.
Para determinar con exactitud la emisión de las vibraciones, esnecessaryconsiderar también aquellos tiempos en los que el aparato estedeconectado,o bien, este enfuncionamento, pero sin serutilizado realmente. Elo peutesuponeruna disminuaciondrastica de la emisionde vibracionesduranteel tiempototalde travafo.
Fijeunas medidas de seguidad adiconiales para proteger al usuario de los efectos por vibraciones, como por exemple: Mantenimiento de la herramienta electrica y de los utiles, conservar calientes las manos, organizacion de las secuencias de trabajo.
Indicaciones para el manejo.
Solamente aproxime la herramienta electrica.
conectada contra la pieza de trabajo.
AlURTAR Mantenga la herramienta eletrica lo mas perpendicular possible respecto a la superficie de la pieza la de trabajo.
Guie uniformemente la herramienta electrica, empujandola levamente en el sentido de corte. Un avance excessively reduce considerablemente la duracion del utilise.
No corte chapas en los+puntos de soldadura.No corte chapas superpuestos que exceedan el grosor máximo admissible del material.
Paraacular la vidautil del punzón y de la matriz se recomienda aplicar una sustancia lubricificante a lo长大o de la linea de corte trazada:
- Para cortes en chapa de acero: Pasta de corte o aceite de corte,
- Para cortes en aluminio: Petróleo.
Para efectuar recortes interiores es besoino efectuar un taladro previo del diametro indicado en los "Datos技术和icos".
No desconecte la herramienta électrique hasta haberla sacado del punto de corte.
Síntoma de que es excessivo el desgaste del punzón y de la matriz, es el aumento considerable de la fuerza de avance a aplicar en combinación con una reducción progresión en el trabajo.
El punzón y la matriz no son reafilables.
Trato del accumulator.
Guarde, utilise y cargue el accumulator bajo del rango de operacion de 5^ - 45^ (41 F-113 F), y carruelo exclusivamente con cargadores FEIN. Al comenzar a cargar el accumulator su temperatura deben estar bajo el margen especificado para su operation.
| Indicator LED Significado Acción | ||
| 1-4 LED ve des | Nivel porcem-tual dearga | Operación |
| Luz roja per-manente | Accumulador casivacío | Cargar accumulator |
| Luz roja inter-mitente | El accumulator no está lista para funciona | Procare que la tem-peratura del acu-mulador seencuentredentrolider margen de operation,y cárguelo acontinuación |
El percentaje del estado de energia real del accumulator solamente se indica estando detenido el motor de la herramienta electrica.
Antes de que el acumulador统计数据 a descargarse excessively, el Sistema electrónico desconecta el motor de forma automatica.
Reparación y servicios técnico.
En caso de trabajo metales bajounas condi- ciones extremas puede llugar a depositarse polvo conductor de corriente en el interior
de la herramienta electrica. Sople con Frequencia desde afuera aire comprimido seco y exento de aceite por las rejillas de refrigeracion para limiar el interior de la herramienta electrica.
Engrase ligeramente las superficies de deslizamente entre el portamatz y el punzón.
Los productos que hayanentrado encontacto con amIENTONo sedeferan reparar.Deseche los productos contaminados con amIENTode accurado a las prescri-pciones vigentes en su pasksobre laeliminacion de residuos que contengan amIENTO.
La lista de piezas de recambio actual para esta herramunta electrica la encontrar en internet bajo www.fein.com.
La garantía del producto se realiza de acuerdo a las regulaciones legales vigentes en el País de Acquisition. Adicionalmente, FEIN-ofrece una garantía ampliada de acuerdo con la declaracion de garantia del fabricante FEIN.
El material de series suministrado con su herramipta electrica puede que no corresponda en su totalidad al material descririto o≧mostrado en estas instrucciones de service.
Declaración de conformidad.
La Declaración CE solo es valida para paises de la Unión Europea y de la EFTA (European Free Trade Association) y solo para productos destinados para el mercado de la UE y de la EFTA. El marcado UKCA pierde su vali-dez si el producto es comercializo en el mercado de la UE.
La Declaración UKCA solo es valida en el mercado bránico (Inglaterra, Gales y Escocia) y solo para productos destinados para el mercado bránico. El marcado CE pierde su validez si el producto es comercializzato en el mercado bránico.
La Empresa FEIN declares bajo su propia responsabilidad que este producto cumple con las dispositionsesion pertinentes detalladas en la ultima pagea de estas instrucciones de service.
Expediente Tecnico en: C. & E. Fein GmbH, D-73529 Schwabisch Gmünd
Protección del medio ambiente, eliminación.
Los embalajes, y las herramrientas electricas y accesorios inservibles deben encontrarse a los+puntos de recogida correspondientes para que pueda ser sometidos a un reciclaje ecologico.
Unicamente entrega acumuladores que esten descargados a un punto de recogida regularizo.
Si los acumuladores no estuviesen totalmente descargas aislesus contactos con cinta adhesiva paraprevent un possible cortocircuito.
