ABLK 18 1.3 TE Select - Elektrisk borrmaskin Fein - Gratis bruksanvisning och manual

Varumärke	Fein
Modell	ABLK 18 1.3 TE Select
Produkttyp	Sladdlös elektrisk borrmaskin
Märkspänning	18 V
Batterityp	Li-jon
Batteriets driftstemperatur	5 °C - 45 °C
Rekommenderad laddare	FEIN-laddare
Avsedd användning	Skärning av raka och kurvade plåtbitar, torrt
Rekommenderad skyddsutrustning	Skyddsglasögon, hörselskydd, dammask, handskar
Underhåll	Blås torr tryckluft i ventilationsspringorna, smörj kontaktytorna på stansen och matrisen
Reservdelar	Finns på www.fein.com
Garanti	Lagstadgad garanti + FEIN-tillverkningsgaranti
Återvinning	Sortera och återvinn förpackning, elverktyg och batterier enligt miljöriktlinjer

Vanliga frågor - ABLK 18 1.3 TE Select Fein

Hur byter man skärverktyget på nibblern?

Skärverktyget (stans och matris) kan inte slipas. Vid slitage, byt ut dem mot originaldelar från FEIN. Följ instruktionerna i bruksanvisningen för demontering och montering.

Vilken batterityp ska användas med ABLK 18 1.3 TE Select?

Använd endast original-FEIN Li-jon batterier avsedda för detta verktyg. Använd inte skadade, modifierade eller batterier av andra märken.

Hur laddar man batteriet korrekt?

Använd endast en FEIN-laddare. Batteritemperaturen måste vara mellan 5 °C och 45 °C vid laddningsstart. Ladda inte skadade batterier.

Vad gör man om batteriet inte laddas?

Kontrollera batteritemperaturen: om den är utanför intervallet (5-45 °C), vänta tills den återgår. Om den röda lampan blinkar indikerar det att batteriet inte är redo att användas. Ladda det efter att det har nått driftstemperatur.

Hur rengör man elverktyget?

Rengör regelbundet ventilationsöppningarna med icke-metalliska verktyg. Blås torr och oljefri tryckluft genom springorna. Rengör batterikontakterna med en torr trasa.

Var hittar man reservdelar?

Reservdelar finns på webbplatsen www.fein.com. Du kan själv byta applikationsverktyg (stans, matris).

Vad är garantitiden?

Den lagstadgade garantin gäller enligt det land där produkten saluförs. FEIN erbjuder dessutom en tillverkningsgaranti. Se garantiförklaringen som medföljer enheten.

Kan jag skära överlappande plåtar?

Nej, skär inte överlappande plåtar vars totala tjocklek överstiger den avsedda maximala tjockleken. Det kan skada verktyget.

Hur minskar man vibrationer vid användning?

Håll verktyget korrekt, använd arbetsverktyg i gott skick och ta pauser. Använd handskar för att hålla händerna varma. Det angivna vibrationsvärdet är uppmätt enligt EN 62841.

Hur återvinner man batteriet efter livslängden?

Ladda ur batteriet helt innan du kastar det. Isolera kontakterna med tejp för att undvika kortslutning. Lämna in det på en återvinningscentral enligt miljöriktlinjer.

BRUKSANVISNING ABLK 18 1.3 TE Select Fein

Motoren stoppes automatisk av elektronikken när batteriet er utladet.

Översätting av bruksanvisning i original.

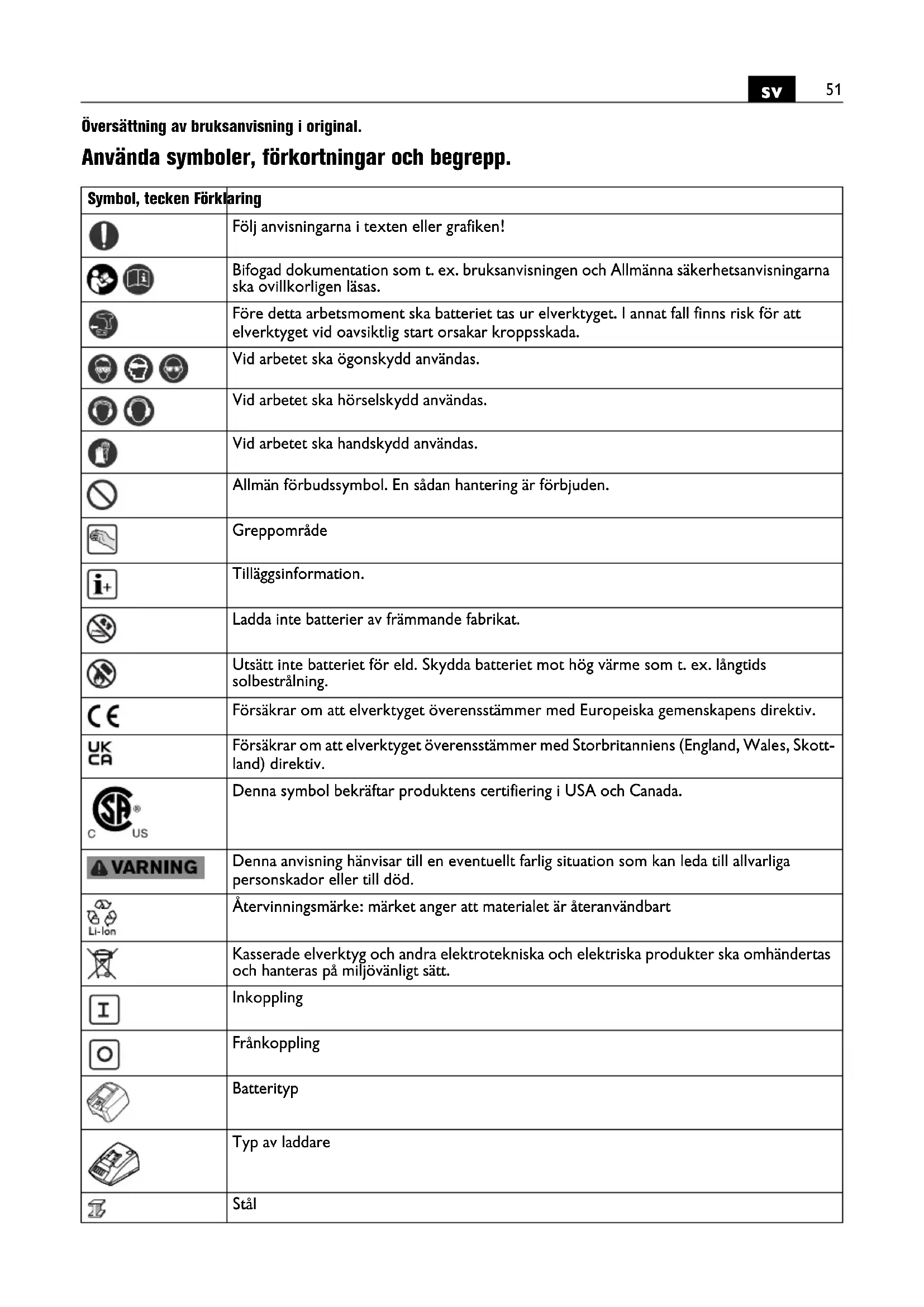

Anvanda symboler, forkortningar och begrepp.

Symbol, tecken Förklaring
	Följ anvisingarna i texten eller grafiken!
	Bifogad documentation som t. ex. bruksanviseningen och Allmänner säkerhetsanvisingarna sca ovillkorligen läsas.
	Färe detta arbetsmoment skabatteriet tas ur elverktyget. I annat fall finns risik für att elverktyget vid oavsiktlig start orsakar kroppsskada.
	Vid arbetet skä ögonskydd användas.
	Vid arbetet skä hörsskydd användas.
	Vid arbetet skä handskydd användas.
	Allmän forbudssymbol. En:Sådan hanteringär förbjuden.
	Greppområde
i+	Tilläggsinformation.
	Ladda inte batterier av främande fabrikat.
	Utsätt inte batteriet für eld. Skydda batteriet mot hög värme som t. ex. langtids solbesträlingen.
CE	Försakrar om att elverktyget overensättemmed Europeiska gesemskapens direktiv.
UKCA	Försakrar om att elverktyget overensättemmed Storbritanniens (England, Wales, Skott-land) direktiv.
US	Denna symbol bekräftarprodukten certificering i USA och Canada.
WARNING	Denna anvising hänvisar till en eventuellt farlig situation som kan leda till allvariga personskador till död.
LI-lon	Ätervinningsmarke: märket anger att materialetär Återanvändbart
	Kasserade elverktyg och andra elektrrotekniska och elektriskaprodukter skaa ohändertas och hanteras på miljövänligt sätt.
I	Inkoppling
	Fränkoppling
	Battertyp
	Typ av laddare
	Stål
B	Aluminium
PVC	Plast
Lag	Låg slagfrekvens
Hög	Hög slagfrekvens
(**) Kan innehålla sifror eller bokstäver
(Ax - Zx) Kodbeteckning für interna syften

Tecken Internationalen entet Nationell enhet Förklaring
UV V Märkspänning
n0	/min, min-1, rpm, r/min	r/min Slagfrekvens pà tomgång
nS	m/min m/min	Skärhastighet
M...	mm	mm	Mätt, metrisk gänga
Ø	mm	mm	Diameter För en rund component
Fe 400	mm	mm	max. materialtjocklek i stål upp till 400 N/mm2
Fe 600	mm	mm	max. materialtjocklek i stål upp till 600 N/mm2
Fe 800	mm	mm	max. materialtjocklek i stål upp till 800 N/mm2
AI 250	mm	mm	Material i aluminium upp till 250 N/mm2
	mm	mm	Diameter För förborrning vid urtag och urklipp
	mm	mm	Minsta invändiga kurvradien
	kg	kg	Vikt enlicht EPTA-Procedure 01
	kg	kg	Elverktygets vikt utan batteri och insatsverktyg
	kg	kg	Batteriets vikt
pA	dB	dB	Ljudtrycksnivå
wA	dB	dB	Ljudeffektnivå
pCpeak	dB	dB	Toppludtrycksnivå
K...			Onoggrannhet
a	m/s2	m/s2	Vibrationsemissionsvärde enligt EN 62841 (vektorsumma i tre riktningar)
ah	m/s2	m/s2	Vibrationsemissionsvärde (plåtnibbling)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Bas- och härledda enheter från det Internationella enchetsystemet S1.

För din sakerhet.

VARNING Läs noga igenom alla sakerhetsanvisningar och instruktioner. Fel som

uppSTAR till foljd av att sakerhetsanvisingarna och instruktionerna inte foljts kan orsaka elstot, brand och/eller allvariga personskador.

Förvara alla varninger och anvisninger für framtida

bruk.

Använd inte detta elverktyg innan du nogrant Last och fullständigt forstatt denna instruktionsbok samt bifogade „Allmanna sakerhetsanvis-ningar" (publikationsnummer 341 30 465 06 0). Dessa underlag bör forvaras für senare använding och ska bifogas elverktyget vid overlatelse erler forsäljning.

Beakta även tillämpliga nationella arbetarskyddsbestämelser.

Avsedd användning av elverktyget:

handhällen nibblare für klippning av platar, für urtag och urklipp samt für snava kurvor med av FEIN godkända insatsverktyg och tillbehör utan vattentillförsel i väderskyddad omgivning.

Speciella sakerhetsanvisningar.

Använd personlig skyddsutrusting. Använd allteffer avsett arbete ansiktsskärm, ögonskydd aller skyddsglasögon. Om sö behövs, använd dammferrmask, hörskelydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ská skyddas mot utslungade främande partiklar som kan uppstä under arbetet. Damm- och andningskydd mäste kunna filtrera bort det damm som eventuellt uppstár under arbetet. Risk finns für hörskelskada under en langre tids kraftigt buller.

Säkra arbetsstycket. Arbetsstycket ligger säkrare i en upspänningsanordning an i handen.

Det ar forbjudet att med skruvar eller nitar fasta brickor och marken på elverktyget. En skadad isolering skyddar inte langre mot elstöt. Använd dekaler.

Använd endast tillbehör som specielt tagits fram aller godkänts av elverktygets tillverkare. Användningen behöver inte vara saker bara für att tillbehöret passar till elverktyget.

Rengör regelbundet elverktygets ventilationsöppninger med verktyg som inte bestär av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Användning och hantering av batterier (batterimoduler).

For undvikande av faror som t. ex. brandskador, explosion, hudskador och andra personskador vid hantering med batterierna sca foljande anvisningar foljas:

Batterierna farinte tas isar och inte heller krossas. Utsatt inte batterierna for mekaniska stotar. Ett skadat eller felanvant batteri kan orsaka halsovadliga angor och vatskor.Angorna kan leda till irritation i andningsvagarna.Batterivatskan kan medfora hudirritation eller brannskada.

Om batterivatskan vätt intilliggande foremål, kontrollera berörda delar, rengör eller byt dem vid behov.

Utsatt inte batteriet für hetta eller eld. Låt inte batteriet ligga i solljus.

Plocka upp batteriet ur originalforpackningen Forst nar det sk anvandas.

For alla atgärder på elverktyget ta batteriet ur elverkty-get. Om elverktyget startar oavsiktligt finns risk for kroppsskada.

Frankoppla forst elverktyget innan batteriet tas ut.

Hàll barn på betryggande avständ frän batterier.

Háll batteriet rent och skydda det mot fukt och vatten.

Rengör batteriets och elverktygets nedsmutsade anslut- ningar med en torr, ren trasa.

Använd endast felfria original FEIN-batterier som ar avsedda for elverktyget. Vid Åtgård per och laddning av felaktiga, skadade, reparerade, renoverade, kopierade batterier erler batterier av främande fabrikat finns risk for brand och/eller explosion.

Följ sakerhetsanvisingarna i batteriladdarensBruksanvisning.

Hand-arm-vibrationer

Mätningen av den vibrationsnivå som anges ienna
anvisning har utförs enligt en matmetod som ar standardiserad i EN 62841 och kan användas vid jämförelse av olika elverktyg. Den kan även tillampas for preliminär bedömning av vibrationsbelastningen.
Den angivna vibrationsnivå representar elverktygets huvudsakliga användningsområden. Om daremot elverktyget används for andra ändamål och med andra insatsverktyg eller inte underhällits ordentlich kan vibrationsnivå avvika. Detta kan öka vibrationsbelastningen väsentigt under den totala tidssperiden.

For exakt värdering av vibrationsbelastningen under en bestam'd tidsperiod bør hansyn även tas till den tid elverktyget har varit avstangt eller gatt utan att vara i verkligt ingrepp. Detta kan minska vibrationsbelastningen väsentligt under den totala tidsperioden.

Bestam extra sakerhetsatgärder for att skydda operatoren mot vibrationernas inverkan, t. ex.: underhall av elverktyget och insatsverktygen, att halla handerna varma, organisera arbetsforloppen.

Användningsinstruktioner.

Elverktyget skara varita tillsaget nar det fors mot arbetsstycket.

Häll elverktyget vid klippning lodrätt mot arbetstychets yta.

For elverktyget jamt och med latt frammatning i klippriktningen. For kraftig frammatning reducerar betydligt insatsverktygens livslängd.

Klipp inte platen vid en svetsfog. Klipp inte multipelskiktiga platar om de overskrider tillaten materialtjocklek.

For langre brukstid av stansen och matrisen rekommenderar vi att lungs skärlinjen applicera ett glidmedel: - for klippjobb i stalplat: skarpa pasta ell skärolja, - for klippjobb i aluminium: petroleum.

För klippning av urtag kravs att hal med en diameter enligt "Tekniska data" forborras.

Dra ut elverktyget ur skärspåret innan verktyget slas fran.

Ett tydligt tecken på nedsliten stans och matris är att matningskraften ökar samtidigt med att arbetsflödet blir sámre.

Stansen och matrisen kan efterskarpas.

Lagra, anvand och ladda batteriet endast med FEIN ladare inom driftsttemperaturomradyet 5^ - 45^ (41^ - 113^) . Batteriets temperatur maste vid start av laddning ligga inom batteriets driftsttemperaturomrade.

LED-indikering	Betydelse Aktion
1-4 gröna LED	procentuellt laddningstill-stand	Drift
kontinuerligt röttl jus	Batteriet är nag-tan urldat	Ladda batteriet
rott blinkljus Batteriet är inte driftklart	Låt batteriet anta driftstemperatur innan det laddas

Batteriets faktiska laddningsständ indikeras endast nar elverktygets motor stängts av.

När en djupurladdning av batteriet hotar, stannar elektroniken automatiskt motorn.

Underhäll och kundservice.

Vid bearbetning av metall kan under extrema betingelser ledande damm samlas i elverktygets inre. Renblas ofta elverktygets inre

genom ventilationsöppningarna med torr och oljefri tryckluft.

Smörj med fett latt glidytorna mellan matrisstödet och stansen.

Produkter som varit i beröring med asbest fär inte lamnas till reparation. Disponera med asbest kontamineradeprodukter enligt landets gällande instruktioner for hantering av asbesthaltigt avfall.

Den aktuella reservdelslistan for detta elverktyg hittar du i Internet på adress: www.fein.com.

Följande delar kan du vid behov själv byta ut: Insatsverktyg

Garanti och tillaggsgaranti.

Garanti lamnas på produiten enlgit de lagbestammelser som gäller i aktuellt användningsland. Dessutom lamnar FEIN en tillaggsgaranti enlgit FEIN-tillverkargaranti-förklaring.

Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs aller visas i braupsanvis- ningen.

Forsakran om overensstammelse.

CE-forsakran galler endast for Europeiska unionens lander och EFTA (European Free Trade Association) och endast forprodukter som ar avsedda for EU-ller EFTA-marknaden. After marknadsintroduktionen avprodukten pa EU-marknaden forlorar UKCA tecknet sin giltiget.

UKCA-forsakran galler endast for den brittiska marknaden (England, Wales och Skottland) och endast forprodukter som ar avsedda for den brittiska marknaden.

After marknadsintroduktionen av Produkten pa brittiska marknaden forlorar CE - tecknet sin giltiget.

FEIN forsakrar under exklusivt ansvar att denna produkt overensstammer med de normativa dokument som anges pa instruktionsbokens sista sida.

Tekniska publikationer finns hos: C. & E. Fein GmbH, D-73529 Schwabisch Gmünd

Miljöskydd, avfallschantering.

Förpackning, skrotade elverktyg och tillbehör ske hanteras på miljövanligt satt.

Avfallshantera batterier endast i urladdat tillstand.

Om batteriet inte ar fullständigt urladdat, isolera stickkontakten med tejp for att undvika kortslutning.
