GEBRUIKSAANWIJZING YT82021 Yato

Het symbool wijst op de selectieve inzameling van oude elektrische en elektronische apparatuur. Verbruikte elektrische apparaten kunnen worden gerecycled. Het is verbo- den dit bij het huishoudelijk afval te gooien aangezien dit stoff en bevat die schadelijk kunnen zijn voor de gezondheid en voor het milieu! Wij vragen u actief bij te dragen de economische natuurlijke hulpbronnen te besparen en het milieu te beschermen door deze gebruikte apparaten in te leveren bij een speciaal punt dat hiervoor is bestemd. Om de verwijdering van afvalstoff en te verminderen is hergebruik, recycling of het op een andere wijze herstellen noodzakelijk.

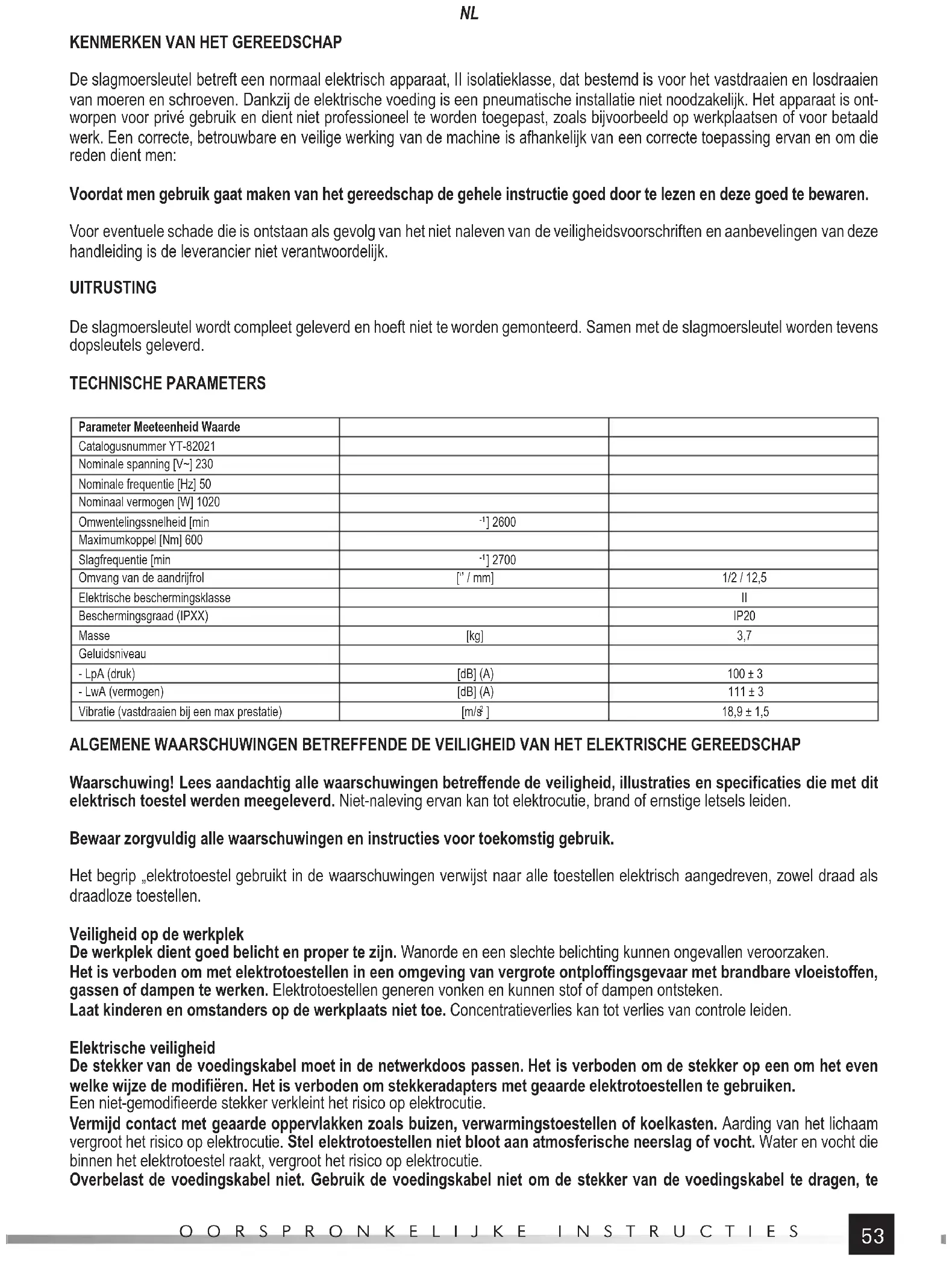

De slagmoersleutel betreft een normaal elektrisch apparaat, II isolatieklasse, dat bestemd is voor het vastdraaien en losdraaien van moeren en schroeven. Dankzij de elektrische voeding is een pneumatische installatie niet noodzakelijk. Het apparaat is ont- worpen voor privé gebruik en dient niet professioneel te worden toegepast, zoals bijvoorbeeld op werkplaatsen of voor betaald werk. Een correcte, betrouwbare en veilige werking van de machine is afhankelijk van een correcte toepassing ervan en om die reden dient men: Voordat men gebruik gaat maken van het gereedschap de gehele instructie goed door te lezen en deze goed te bewaren. Voor eventuele schade die is ontstaan als gevolg van het niet naleven van de veiligheidsvoorschriften en aanbevelingen van deze handleiding is de leverancier niet verantwoordelijk. UITRUSTING De slagmoersleutel wordt compleet geleverd en hoeft niet te worden gemonteerd. Samen met de slagmoersleutel worden tevens dopsleutels geleverd. TECHNISCHE PARAMETERS Parameter Meeteenheid Waarde Catalogusnummer YT-82021 Nominale spanning [V~] 230 Nominale frequentie [Hz] 50 Nominaal vermogen [W] 1020 Omwentelingssnelheid [min

] 2700 Omvang van de aandrijfrol [‘’ / mm] 1/2 / 12,5 Elektrische beschermingsklasse II Beschermingsgraad (IPXX) IP20 Masse [kg] 3,7 Geluidsniveau - LpA (druk) [dB] (A) 100 ± 3 - LwA (vermogen) [dB] (A) 111 ± 3 Vibratie (vastdraaien bij een max prestatie) [m/s

] 18,9 ± 1,5 ALGEMENE WAARSCHUWINGEN BETREFFENDE DE VEILIGHEID VAN HET ELEKTRISCHE GEREEDSCHAP Waarschuwing! Lees aandachtig alle waarschuwingen betreff ende de veiligheid, illustraties en specifi caties die met dit elektrisch toestel werden meegeleverd. Niet-naleving ervan kan tot elektrocutie, brand of ernstige letsels leiden. Bewaar zorgvuldig alle waarschuwingen en instructies voor toekomstig gebruik. Het begrip „elektrotoestel gebruikt in de waarschuwingen verwijst naar alle toestellen elektrisch aangedreven, zowel draad als draadloze toestellen. Veiligheid op de werkplek De werkplek dient goed belicht en proper te zijn. Wanorde en een slechte belichting kunnen ongevallen veroorzaken. Het is verboden om met elektrotoestellen in een omgeving van vergrote ontploffi ngsgevaar met brandbare vloeistoff en, gassen of dampen te werken. Elektrotoestellen generen vonken en kunnen stof of dampen ontsteken. Laat kinderen en omstanders op de werkplaats niet toe. Concentratieverlies kan tot verlies van controle leiden. Elektrische veiligheid De stekker van de voedingskabel moet in de netwerkdoos passen. Het is verboden om de stekker op een om het even welke wijze de modifi ëren. Het is verboden om stekkeradapters met geaarde elektrotoestellen te gebruiken. Een niet-gemodifi eerde stekker verkleint het risico op elektrocutie. Vermijd contact met geaarde oppervlakken zoals buizen, verwarmingstoestellen of koelkasten. Aarding van het lichaam vergroot het risico op elektrocutie. Stel elektrotoestellen niet bloot aan atmosferische neerslag of vocht. Water en vocht die binnen het elektrotoestel raakt, vergroot het risico op elektrocutie. Overbelast de voedingskabel niet. Gebruik de voedingskabel niet om de stekker van de voedingskabel te dragen, te54 OORSPRONKELIJKE INSTRUCTIES

trekken of de stekker uit de netwerkdoos te ontkoppelen. Vermijd contact van de voedingskabel met warmte, oliën, scherpe randen of bewegende delen. Beschadiging of verstrengeling van de voedingskabel vergroot het risico op elektrocutie. In geval van uitvoering van de werkzaamheden buiten de gesloten ruimte dienen verlengsnoeren bestemd voor werking buiten gesloten ruimtes te worden gebruikt. Gebruik van een verlengsnoer die aangepast is voor buitenwerking verkleint het risico op elektrocutie. In geval wanneer het gebruik van het elektrotoestel in een vochtig milieu niet kan worden vermeden, dient een aardlek- schakelaar (RCD) te worden gebruikt als bescherming tegen de voedingsspanning. Gebruik van RCD verkleint het risico op elektrocutie. Persoonlijke veiligheid Blijf alert, wees bewust wat er wordt verricht en gebruik gezond verstand tijdens de werking met een elektrotoestel Ge- bruik het elektrotoestel niet bij vermoeidheid of onder invloed van drugs of geneesmiddelen. Zelfs een moment van onoplettendheid kan tot ernstige persoonlijke letsels leiden. Gebruik persoonslijke beschermingsmidddelen. Draag altijd een veiligheidsbril. Gebruik van persoonlijke beschemringsmid- delen zoals antistofmaskers, anti-slip veiligheidsschoenen, helmen en oorbeschermers verkleint het risico op ernstige letsels. Zorg ervoor dat het toestel niet toevallig wordt ingeschakeld. Controleer of de elektrische schakelaar in positie „uit- geschakeld” staat alvorens de voeding en/of de accu aan te sluiten of het elektrotoestel op te heff en of te verplaatsen. Verplaatsen van het elektrotoestel met de vinger op de schakelaar of het aansluiten van het elektrotoestel wanneer de schakelaar zich in positie „ingeschakeld” bevindt, kan tot ernstige letsels leiden. Alvorens het elektrotoestel uit te schakelen, verwijder alle sleutels en andere instrumenten die gebruikt werden voor de afstelling. Een achtergelaten sleutel op roterende onderdelen van het elektrotoestel kan ernstige letsels veroorzaken. Reik niet en hel niet te ver over. Neem een stabiele houding gedurende de uitvoering van de werkzaamheden aan. Dit zal een betere controle over het elektrotoestel mogelijk maken tijdens onverwachte situaties. Draag gepaste kledij. Gebruik geen losse kledij en draag geen juwelen. Houd het haar en de kledij ver van bewegende on- derdelen van het elektrotoestel. Losse kledij, juwelen of lang haar kunnen worden vastgegrepen door de bewegende onderdelen. Indien de toestellen aangepast zijn tot het aansluiten van stofafzuiging-of ophoping, controleer of ze correct aangesloten en gebruikt werden. Gebruik van stofafzuiging verkleint het risico op stofgerelateerde gevaren. Zorg ervoor dat de verworven ervaring van veelvuldig gebruik van het elektrotoestel er niet toe zal leiden dat de veilig- heidsvoorschriften roekeloos worden genegeerd. Roekeloze handelingen kunnen in een fractie van een seconde ernstige letsels veroorzaken. Tijdens het uitvoeren van werkzaamheden waarbij het apparaat contact kan maken met een verborgen kabel onder spanning, het elektrische apparaat vasthouden m.b.v. geïsoleerde grepen. Contact van het apparaat met een kabel onder spanning kan ertoe leiden dat de metalen onderdelen van het apparaat onder spanning komen te staan, wat vervolgens elektrocutie van de bediener kan veroorzaken. Gebruik en zorg voor het elektrotoestel Overbelast elektrotoestel niet. Gebruik het elektrotoestel bestemd voor de ge- kozen toepassing. Een geschikt elektrotoestel zal een betere en veilige werking garanderen indien het gebruikt voor de ontwikkelde belasting wordt. Gebruik het elektrotoestel niet indien de elektrische schakelaar het in- en uitschakelen niet mogelijk maakt. Het elektro- toestel dat niet controleerbaar is met behulp van de netwerkschakelaar is gevaarlijk en dient door de technische dienst te worden hersteld. Ontkoppel de stekker van de voedingskabel van de netwerkdoos en/of demonteer de accu, indien hij van het elektrotoestel kan worden ontkoppeld alvorens het elektrotoestel af te stellen, accessiores te vervangen of op te slagen. Zulke voorzorgsmaatregelen zullen ervoor zorgen dat een toevallige inschakeling van het elektrotoestel wordt vermeden. Bewaar het toestel op een plaats die ontoegankelijk voor kinderen is. Laat personen die niet vertrouwd zijn met de instructie het elektrotoestel niet gebruiken. Elektrotoestellen kunnenin handen van ongeschoolde gebruikers gevaarlijk zijn. Onderhoud het elektrotoestel en zijn accessoires. Controleer het elektrotoestel op het gebied van slechte aanpassingen of het klem zitten van bewegende onderdelen, beschadiging van onderdelen en om het even welke andere omstandgihe- den die de werking van het elektrotoestel kunnen beïnvloeden. Schade dient te worden hersteld alvorens het elektrotoe- stel te gebruiken. Vele ongevallen worden veroorzaakt door slecht onderhoud van het elektrotoestel. Snijdende werktuigen dienen proper en scherp te zijn. Snijdende werktuigen met scherpe randen die goed onderhouden zijn zullen zich minder beklemmen en kunnen tijdens de werking beter worden gecontroleerd. Gebruik elektrotoestellen, accessoires en aanvullende werktuigen ed. overeenkomstig met deze instructie en houd re- kening met hun soort en de arbeidsomstandigheden. Gebruik van toestellen bestemd voor andere werkzaamheden dan hun bestemming kan een gevaarlijke situatie veroorzaken. Houd het handvat en de oppervlakken bestemd om te worden gegrepen altijd droog, proper en vrij van olie en vet. Gladde handvaten en oppervlakken laten geen veilig gebruik toe en houden het elektrotoestel niet onder controle in gevaarlijke situaties. Herstellingen Laat het elektrotoestel herstellen enkel bij de bevoegde technische diensten die originele reserveonderdelen gebruiken. Dit zal de gepaste veiligheid van het elektrotoestel garanderen.55 OORSPRONKELIJKE INSTRUCTIES

AANVULLENDE VEILIGHEIDSINSTRUCTIES Tijdens het gebruik van het gereedschap dient men altijd de aan de handleiding bijgevoegde veiligheidsvoorschriften na te leven evenals de andere voorschriften met betrekking tot de veiligheid en de hygiëne op de werkvloer. De gereedschappen mogen niet worden blootgesteld aan neerslag. Men dient altijd te controleren of de bestaande voedingsspanning overeenkomt met het typeplaatje van het gereedschap. Voor de start van de werkzaamheden dient men te controleren of de toegepaste opzetstukken niet beschadigd zijn. In geval van schade dient men de opzetstukken te vervangen. Toegepaste dopsleutels en andere hulpmiddelen dienen te worden aangepast aan de werkzaamheden met pneumatisch gereed- schap. Aanvullende onderdelen/ gereedschappen dienen in goede staat te zijn, schoon en onbeschadigd. Het is verboden de aansluiting van de sleutel of de aandrijfrol aan te passen. Tijdens de werkzaamheden dient men gebruik te maken van een beschermende bril. Tevens wordt het aangeraden gebruik te maken van beschermende kleding en handschoenen. Tijdens de werkzaamheden de slagmoersleutel met beide handen vasthouden.

BEDIENING VAN DE SLAGMOERSLEUTEL

LET OP! De installatie van de apparatuur kan alleen worden uitgevoerd bij afgesloten voeding. Trek de stekker uit het stop- contact! Werkzaamheden met de slagmoersleutel Voordat men begint met het vastdraaien van schroeven of moeren door middel van de slagmoersleutel dient men handmatig de schroef of moer vast te draaien (tenminste twee omwentelingen) Controleer of de sleutel de juiste omvang heeft met betrekking tot het vastgedraaide of losgedraaide onderdeel. Verkeerd gekozen afmetingen kunnen leiden tot beschadigingen van de sleutel evenals van de moeren of schroeven. Vastdraaien en losdraaien Plaats op de aandrijfrol de juiste slagmoersleutel. (II) Sluit het gereedschap aan op de voeding. Pak het gereedschap met beide handen vast. (III) Plaats de sleutel op de schroef of moer. Druk op de schakelaar en houd het gereedschap in een positie die overeenkomt met de gewenste draairichting. (IV) In geval van vastdraaien de schakelaar indrukken vasthouden in de positie F en in geval van losdraaien in de positie R. In geval van vastdraaien nadat de maximumkoppel is bereikt zal de koppeling met betrekking tot overbelasting worden ingescha- keld en zal de aandrijving van de aandrijfrol worden uitgeschakeld. Op dat moment dient men de schakelaar los te laten en te wachten tot de motor volledig is gestopt met roteren. In geval van losdraaien dient men te controleren of het moment waarop de moer is vastgedraaid niet het maximale draaimoment overschrijdt. In een dergelijk geval zal de koppeling met betrekking tot overbelasting tevens worden ingeschakeld en zal het losdraaien van de moeren niet mogelijk zijn. Nadat de desbetreff ende onderdelen zijn losgedraaid dient men de schakelaar los te laten en te wachten tot de motor volledig is gestopt met roteren. Aan het einde van de werkzaamheden het gereedschap loskoppelen van de voeding en verder gaan met het onderhouden van het apparaat. Extra informatie Tijdens het werk oefen geen teveel druk op het verwerkte materiaal uit en doe het niet De aangegeven totale waarde van de trillingen werd gemeten met een standaard methode en kan gebruikt worden om verschil- lende gereedschappen te vergelijken. De verklaarde totale waarde van de trillingen kan bij de voorlopige evaluatie van de expositie worden gebruikt. Aandacht! Emissie van trillingen tijdens het werken met het gereedschap kan afwijken van de aangegeven waarde, afhankelijk van hoe het gereedschap wordt gebruikt. Aandacht! Het is verplicht de veiligheidsmaatregelen vast te stellen om de exploitant te beschermen, die zijn gebaseerd op de evaluatie van de expositie onder werkelijke arbeidsomstandigheden (inclusief alle fasen van de werkcyclus, bijv. Wanneer het gereedschap uit of in gebruik is, evenals wanneer het gereedschap staat aan).

ONDERHOUD EN CONTROLE

LET OP! Voordat men start met het afstellen, technisch onderhoud of het uitvoeren van controles dient de stekker van het apparaat uit het stopcontact te worden gehaald. Aan het einde van de werkzaamheden dient men de technische staat van het elektrische apparaat te controleren door middel van een visuele inspectie en een beoordeling van de behuizing, het handvat, stroomkabel, doorgankelijkheid van de ventilatiesleuven, borstels die eventuele vonken afgeven, geluidsniveau van de werking56 OORSPRONKELIJKE INSTRUCTIES

van de lagers en tandwielen, het opstarten en uniformiteit van de werking van het apparaat. Tijdens de garantieperiode dient men het elektrische apparaat niet te demonteren en dient men tevens geen onderdelen te vervangen aangezien dit de garantie ongel- dig zal maken. In geval van eventuele onregelmatigheden die tijdens een controle zijn vastgesteld of tijdens de werkzaamheden dient het apparaat ter reparatie te worden aangeboden bij een daarvoor bestemd servicepunt. Na de werkzaamheden dient men de behuizing, ventilatieopeningen, schakelaars, extra handvaten en behuizing schoon te maken door middel van bv. luchtdruk (met een druk van max. 0,3 MPa), of door middel van een borstel/ kwast of droge doek zonder gebruik van chemicaliën en reini- gingsvloeistoff en. Aanvullende onderdelen en de handvaten schoonmaken met een droge, schone doek. Reserveonderdelen Een gedetailleerde lijst van reserveonderdelen van het product bevindt zich in de sectie „Voor download” in de productkaart, op websites van TOYA SA: www.toya.pl.57 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ
