| Tip de produs | Mașină de înșurubat cu impact (cheie de impact) |
| Marcă | Yato |
| Model | YT82021 |
| Număr de catalog | YT-82021 |
| Tensiune nominală | 230 V~ |
| Frecvență nominală | 50 Hz |
| Putere nominală | 1020 W |
| Viteză de rotație | 2600 min⁻¹ |
| Cuplu maxim | 600 Nm |
| Frecvență de impact | 2700 min⁻¹ |
| Dimensiunea pătratului de antrenare | 1/2" (12,5 mm) |
| Clasă de protecție electrică | II (izolație dublă) |
| Indice de protecție (IP) | IP20 |
| Greutate | 3,7 kg |
| Nivel de presiune acustică (LpA) | 100 dB(A) ± 3 dB |
| Nivel de putere acustică (LwA) | 111 dB(A) ± 3 dB |
| Vibrații (înșurubare cu impact max) | 18,9 m/s² ± 1,5 m/s² |
| Alimentare | Rețea (cablu cu ștecăr) |
| Echipament furnizat | Chei de tub |
| Utilizare prevăzută | Domiciliară (înșurubare/deșurubare de piulițe și șuruburi) |
| Simboluri de securitate | Purtarea ochelarilor, protecție auditivă, mănuși, izolație dublă, colectare selectivă DEEE |
| Întreținere și curățare | Deconectați înainte de întreținere; curățați cu aer comprimat (≤0,3 MPa), perie sau cârpă uscată; nu utilizați produse chimice |
| Piese de schimb și reparabilitate | Listă disponibilă pe www.toya.pl; reparare de către service autorizat cu piese originale |
Întrebări frecvente - YT82021 Yato
Întrebările utilizatorilor despre YT82021 Yato
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru șurubelniță în format PDF gratuit! Găsiți manualul dvs. YT82021 - Yato și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. YT82021 mărcii Yato.
MANUAL DE UTILIZARE YT82021 Yato
1.carcasa
2.mânierul
3. mandrina(antrenorul)
4. întrerupătorul electric
5. cheie tubulară
6. cablul de alimentare, cu stecăr
E
Intrebuințează ochelari de protejare
Intrebuințează antifoane
Use protectores de la vista
Utilizarea mănușilor de protrcție
Tensiunea și frecvența nominală
Consum de putere nominală
Potencia nominal
Puissance nominale
Potenza nominale
Nominaal vermogen
Ονομαστική ισχύ
2600 min ^-1
Viteza de rotire nominală
Dimensiunea antrenorului
Presiunea maximă de lucru
Securitatea electrică de clasa a doua
Simbolul adunării selective a utilajelor electrice și electronice. Utilajele electrice uzate sunt materie primă repetată – este interzisă aruncarea lor la gunoi, deoarece conțin substanțe dăunătoare sănătății omenești cât dăunătoare mediului! Vă rugăm deci să aveți o atitudine activă în ceace privește gospodărirea economică a resurselor naturale și protejarea mediului natural prin predarea utilajului uzat la punctul care se ocupă de asemenea utilaje electrice uzate. Pentru a limita cantitățile deșeurilor eliminate este necesară întrebuințătrea lor din nou , prin recyklind sau recuperarea în altă formă.

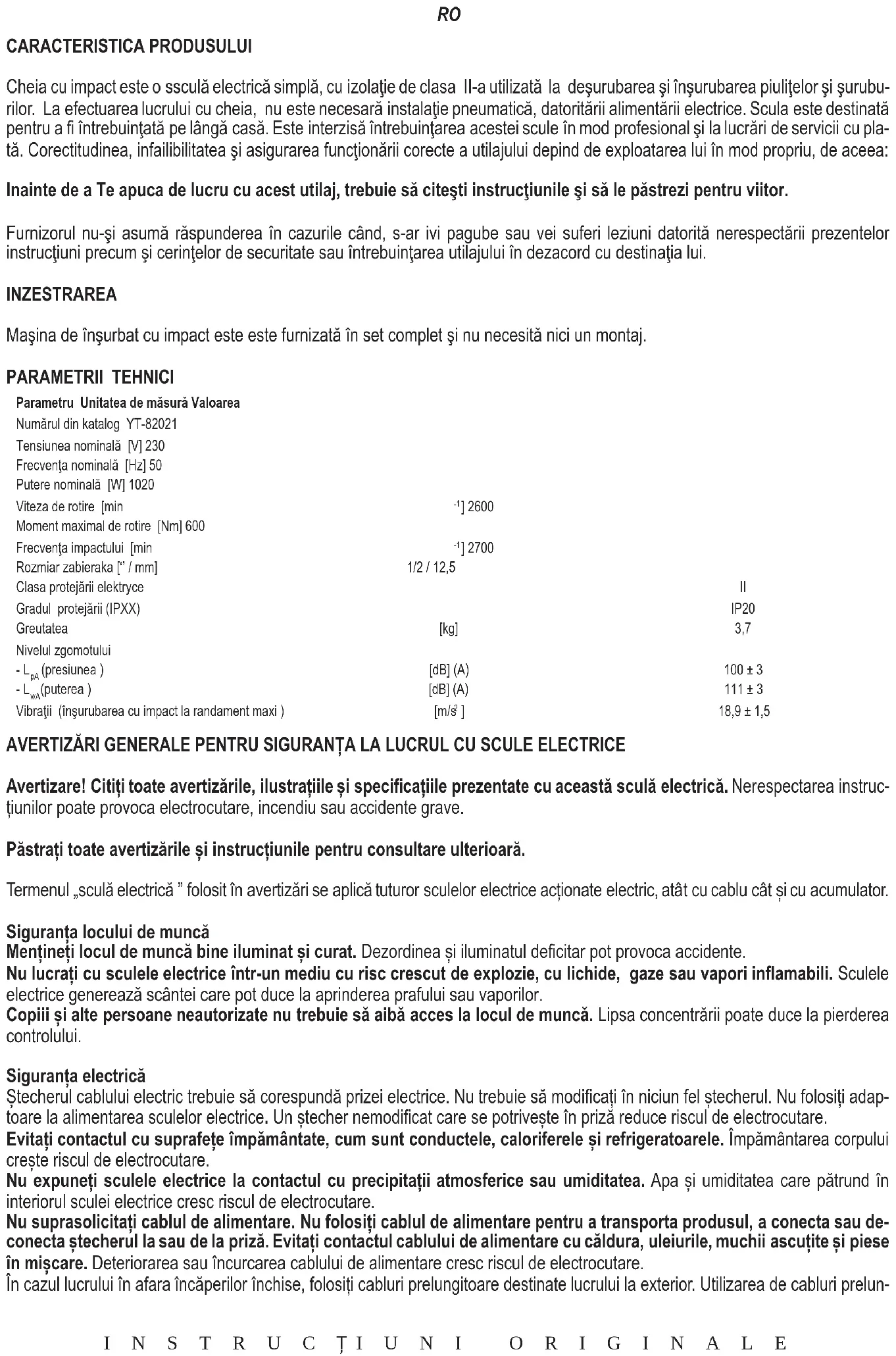

Cheia cu impact este o ssculă electrică simplă, cu izolație de clasa II-a utilizată la deșurubarea și înșurubarea piulițelor și șuruburilor. La efectuarea lucrului cu cheia, nu este necesară instalație pneumatică, datoritării alimentării electrice. Scula este destinată pentru a fi întrebuințată pe lângă casă. Este interzisă întrebuințarea acestei scule în mod profesional și la lucrări de servicii cu plață. Corectitudinea, infailibilitatea și asigurarea funcționării corecte a utilajului depind de exploatarea lui în mod propriu, de aceea:
Inainte de a Te apuca de lucru cu acest utilaj, trebuie să citești instrucțiunile și să le păstrezi pentru viitor.
Furnizorul nu-și asumă răspunderea în cazurile când, s-ar ivi pagube sau vei suferi leziuni datorită nerespectării prezentelor instrucțiuni precum și cerințelor de securitate sau întrebuințarea utilajului în dezacord cu destinația lui.
INZESTRAREA
Maşina de înşurbat cu impact este este furnizată în set complet și nu necesită nici un montaj.
PARAMETRII TEHNICI
| Parametru Unitatea de măsură Valoarea | ||
| Numărul din katalog YT-82021 | ||
| Tensiunea nominală [V] 230 | ||
| Frecvența nominală [Hz] 50 | ||
| Putere nominală [W] 1020 | ||
| Viteza de rotire [min | ^-1 ] 2600 | |
| Moment maximal de rotire [Nm] 600 | ||
| Frecvența impactului [min | ^-1 ] 2700 | |
| Rozmiar zabieraka [” / mm] | 1/2 / 12,5 | |
| Clasa protejării elektryce | II | |
| Gradul protejării (IPXX) | IP20 | |
| Greutatea | [kg] | 3,7 |
| Nivelul zgomotului | ||
| - L_pA (presiunea ) | [dB] (A) | 100 ± 3 |
| - L_vA (puterea ) | [dB] (A) | 111 ± 3 |
| Vibrății (înșurubarea cu impact la randament maxi ) | [m/s2] | 18,9 ± 1,5 |
AVERTIZĂRI GENERALE PENTRU SIGURANȚA LA LUCRUL CU SCULE ELECTRICE
Avertizare! Citiți toate avertizările, ilustrațiile și specificațiile prezentate cu această sculă electrică. Nerespectarea instrucțiunilor poate provoca electrocutare, incendiu sau accidente grave.
Păstrați toate avertizările și instrucțiunile pentru consultare ulterioară.
Termenul „sculă electrică” folosit în avertizări se aplică tuturor sculelor electrice acționate electric, atât cu cablu cât și cu accumulator.
Siguranța locului de muncă
Mentineți locul de muncă bine iluminat și curat. Dezordinea și iluminatul deficitar pot provoca accidente.
Nu lucrați cu sculele electrice într-un mediu cu risc crescut de explozie, cu lichide, gaze sau vapori inflamabili. Sculele electrice generează scântei care pot duce la aprinderea prafului sau vaporilor.
Copiii și alte persoane neautorizate nu trebuie să aibă acces la locul de muncă. Lipsa concentrării poate duce la pierderea controlului.
Siguranța electrică
Ștecherul cablului electric trebuie să corespundă prizei electrice. Nu trebuie să modificati în niciun fel ștecherul. Nu folositi adaptoare la alimentarea sculelor electrice. Un ștecher nemodificat care se potriveste în priză reduce riscul de electrocutare.
Evitați contactul cu suprafețe împământate, cum sunt conductele, caloriferele și refrigeratoarele. Împământarea corpului crește riscul de electrocutare.
Nu expuneți sculele electrice la contactul cu precipitații atmosferice sau umiditatea. Apa și umiditatea care pătrund în interiorul sculei electrice cresc riscul de electrocutare.
Nu suprasolicitați cablul de alimentare. Nu folosiți cablul de alimentare pentru a transporta produsul, a conecta sau deconecta ștecherul la sau de la priză. Evitați contactul cablului de alimentare cu căldura, uleiurile, muchii ascuțite și piese în mișcare. Deteriorarea sau încurcarea cablului de alimentare cresc riscul de electrocutare.
În cazul lucrului în afara încăperilor închise, folosiți cabluri prelungitoare destinate lucrului la exterior. Utilizarea de cabluri prelun-
RO
gitoare destinate lucrului la exterior reduce riscul de electrocutare.
Când utilizarea unei scule electrice într-un mediu umed este inevitabilă, folosiți pentru protecție electrică un dispozitiv de siguranță diferențial pentru curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.
Siguranța personală
Fiți atenți, acordați atenție la ce faceți și recurgeți la bunul simț în timp ce lucrați cu scula electrică. Nu folosiți o sculă electrică când sunteți obosit sau sub influența alcoolului sau medicamentelor. Chiar și un singur moment de neatenție în timpul lucrului poate duce la accidente personale grave.
Folosiți echipament de protecție personal. Folosiți protecție pentru ochi. Utilizarea echipamentului de protecție personal cum sunt măștile de praf, încălțămintea antiderapantă, căștile și protectiile pentru urechi reduc riscul unor accidente personale grave.
Preveniți pornirea accidentală. Asigurați-vă că comutatorul electric este în poziția „Off” înainte de conectarea alimentării electrice și/sau acumulatorului, ridicării sau deplasării sculei electrice. Deplasarea sculei electrice cu degetul pe comutator sau alimentarea sculei electrice, când comutatorul este pe poziția „on” poate duce la accidente grave.
Inainte de pornirea sculei electrice îndepărtați toate cheile și alte unelte folosite pentru ajustarea sa. O cheie lăsată pe piesele rotative ale sculei electrice poate duce la accidente grave.
Nu vă întindeți și nu vă aplecați prea mult. Păstrați-vă permanent postura adecvată și echilibrul. Aceasta vă va permite un control mai ușor asupra sculei electrice în cazul unor situații de lucru neașteptate.
Imbrăcați-vă corespunzător. Nu purtați haine largi și bijuterii. Feriți-vă părul și hainele de piesele în mișcare ale sculei electrice. Hainele largi, bijuteriile sau părul lung pot fi prinse de piesele în mișcare.
Dacă dispozitivele sunt echipate pentru conectarea unui sistem de extragere sau colectare a prafului, asigurați-vă că ele sunt conectate și folosite în mod corespunzător. Utilizarea unui dispozitiv de extragere a prafului reduce riscurile legate de praf. Nu vă bazați pe experiența acumulată prin zur frecventă a sculei electrice să vă facă mai neatenți și să ignorați regulile de siguranță. Utilizarea neatentă poate duce la accidente grave într-o fracțiune de secundă.
În timpul lucrului, dacă accesoriul introdus în suport ar putea intra în contact cu un cablu sub tensiune ascuns, țineți scula de mânere izolate. La intrarea accesoriului introdus în mandrină în contact cu un cablu sub tensiune, componentele metalice ale sculei pot ajunge să fi e sub tensiune, ceea ce poate duce la electrocutarea utilizatorului.
Utilizarea t îngrijirea sculei electrice
Nu suprasolicitați scula electrică . Folositi scula electrică corespunzătoare pentru aplicația aleasă. Scula electrică corespunzătoare va asigura o lucrare mai bună și mai sigură dacă este folosită în conformitate cu sarcina pentru care a fost proiectată.
Nu folosiți scula, dacă comutatorul electric nu permite pornirea și oprirea sa. O sculă electrică, care nu poate fi controlată prin intermediul comutatorului este periculoasă și trebuie returnată pentru reparații.
Deconectați stecherul de la priză și/sau scoateți accumulatorul dacă se poate detașa de la scula electrică înainte de ajustarea, înlocuirea accesoriiilor sau depozitarea sculei electrice. Asemenea măsuri preventive vă permit să evitați pornirea accidentală a sculei electrice.
Nu lăsați scula electrică la îndemâna copiilor, nu lăsați persoanele care nu știu cum se lucrează cu scula electrică sau nu cunosc aceste instrucțiuni să folosească scula electrică . Sculele electrice sunt periculoase în mâinile unor utilizatori neinstruții. Întrețineți sculele electrice și accesoriiile. Verificați scula electrică să nu prezinte nepotriviri sau blocaje ale pieselor în mișcare, deteriorări ale pieselor sau alte probleme care ar putea afecta funcționarea sculei electrice. Defecțiunile trebuie remediate înainte de zur sculei electrice. Multe accidente sunt cauzate de scule electrice.ncorect întreținute.
Păstrați sculele tăietoare în stare ascuțită și curate. Sculele tăietoare corect întreținute, cu muchii ascuțite, sunt mai puțin predispuse la blocare și sunt mai ușor de controlat în timpul lucrului.
Folositi scule electrice, accesorii și unelte etc. în conformitate cu aceste instrucțiuni, luând în considerare tipul și condițiile de lucru. Utilizarea sculelor pentru alte lucrări în afara celor pentru care sunt destinate poate duce la situații periculoase.
Mânerele și suprafețele de prindere trebuie să fie uscate, curate și fără ulei sau grăsimi. Mânerele și suprafețele de prindere alunecoase nu permit funcționarea sigură și controlul asupra sculei electrice în situații periculoase.
Reparații
Reparați scula electrică doar la centre de service autorizate, folosind doar piese de schimb originale. Aceasta asigură siguranța corespunzătoare a sculei electrice.
INSTRUCTIUNI SUPLIMENTARE DE SECURITATE
În timpul utilizării utilajului, respectați întotdeauna instrucțiunile de utilizare anexate la instrucțiunile de desrvire, cât și alte instrucțiuni referitor la protecția și igiena muncii.
Este interzisă expunerea utilajului la efectele precipitațiilor atmosferice.
Verificați totdeuna, dacă tensiunea de alimentare electrică, corespunde cu tensiunea specificată pe plăcuța de fabricație a utilajului. Înainte de a începe utilizarea, asigurați-vă că ajutajele aplicabile nu sunt deteriorate. Dacă observați deteriorări, înlocuiti ajutajul defectat cualtul nou fără defect.
Chei tubulare aplicabile cât și alte elemente aplicabile trebuie să fie adaptate pentru a lucra cu utilaje pneumatice.
Scula ajutătoare introdus, trebuie să fie netede, curate, intacte, și dimensiunea lor adaptate la dimensiunea antrenorului. Este
RO
interzisă refacerea scaunului chei tubulare sau a antrenorului.
In timpul lucrului, purtați ochelari de protectie, se recomandă să utilizați mănuși și îmbrăcăminte de protectie.
In timpul functionării, cheia trebuie tinută cu ambele mâini.
DESERVIREA CHEIEI
NOTĂ! Instalarea echipamentelor, se poate face doar în timp ce sursa de alimentare este deconectată. Scoateți ștecherul din priza de alimentare cu tensiune!.
Lucrul cu cheile cu impast.
Înainte de a începe înșurubarea șurubului sau a piuliței, cu cheia tubulară, înșurubați șurubul sau piulița cu mâna pe filet (cel putin două rotații).
Asigurati-vă că aveți cheia tubulară cu dimensiunea bine aleasă, față de elementul de înșurubat sau de deșurubat. Alegerea cheii, cu dimensiunea necorespunzătoare poate duce la distrugerea atât a cheii cât și a șurubului sau piuliței.
Inşurubarea și dezşurubarea
Instalati pe antrenor cheia cu impact corespunzătoare. (II)
Conectati unealta la alimentarea cu tensiune.
Prindeti unealta cu ambele mâini. (III)
Pune cheia tubulară pe piulită sau pe capul șurubului..
Apăsați butonul comutatorului și tîneti-l în poziția corespunzătoare în direcția dorită de rotație. (IV)
Pentru strângere, tineti apăsat comutatorul în pozitia F, ia în cazul slăbirii în pozitia R.
Când strângeti, după ce a atins suprasarcina maximă a momentului de rotire, se cuplează ambreiajul și unealta se deconectează ac- tionarea antrenorului. Deci, trebuie apoi eliberat butonul comutatorului și asteptaț până la încetarea completă de rotatie a motorului.
Atunci când se slăbește strângerea, asigurați-vă că, momentul în care a fost înșurubată piulița, nu a fost depășit momentul de rotatie a cheii. În acest caz, de suprasarcină se cuplează ambreiajul și nu poate fi capabil de a desuruba.
După deşurubarea eliberați apăsarea asupra butonului comutatorului și așteptați până la încetarea completă de rotație a motorului.
După terminarea lucrului, deconectati unealta de la sursa de alimentare cu tensiune și treceti la întretinere.
Remarcă suplimentară
Valoarea totală, declarata a vibrațiilor a fost măsurată folosind metoda standard de testare și poate fi folosita pentru a compara un dispozitiv cu altul. Valoarea totală, declarata a vibrațiilor poate fi utilizata în evaluarea preliminară a expunerii.
Atenție! Emisia de vibrații în timpul functionarii dispozitivului poate varia de la valoarea declarată, în funcție de modul de utilizare al mașinii.
Atenție! Precizați măsurile de siguranță care au ca scop protectia operatorului, care se bazează pe o evaluare a dispozitivului în condiții reale de utilizare (inclusiv toate părțile componente ale ciclului de functionare, cum ar fi momentul în care dispozitivul este dezactivat sau merge in gol sau în perioada de activizare).
CONSERVAREA SI REVIZIILE
Atenție! Inainte de a începe reglarea, deservirea tehnică sau conservarea scote fișa conductei de alimentare din priza cu tensiune electrică. După terminarea lucrului trebuie verificată starea tehnică a sculei electrice, aspectul ei exterior adică: carcasa și mînie-rul, conductorul electric și fișa lui, funcționarea întrerupătorului electric, rosturile de trecerea aerului (ventilația), scâterierea periilor (cârbunilor), sonoritatea lagărelor și angrenajului, pornirea și corectitudinea funcționării, în timpul garanției uzufructuarul nu poate anexa nimic la scula respectivă și nici nu poate să schimbe nici un subansamblu, deoarece se pierde dreptul la garanție. Dacă în timpul funcționării vor fi constate necorectitudeni sau alte simptome neașteptate, înseamnă că trebuie făcută revizia periodică la servis. După terminarea lucrului trebuie curățată toată scula, rosturile de trecerea aerului, întreruptorii, mânierul și scuturile de exemplu cu are comprimat cu o presiune nu mai mare de 0,3 Mpa, sau cu penson sau cu o cârpă uscată neântrebuințând mijloace chimice și lichide curățătoare.
Piese de schimb
O listă detaliată de piese de schimb se poate găsi în secțiunea „Download” din fișa produsului, pe site-urile internet ale TOYA SA: www.toya.pl.
E
PROPIEDADES DE LA HERRAMIENTA
Declarăm și garantăm pe proprie răspundere că produsele următoare:
Cheie electrică 230 V\~; 50 Hz; 1020 W; 2600 min ^-1 ; 12,5 mm; cod articol. YT-82021
satisfac cerințele Standardelor europene / Specificațiilor tehnice următoare:
EN 62841-1:2015
EN 62841-2-2:2014
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
și satisfac cerințele Directivelor europene următoare:
2006/42/WE Directiva pentru utilaje și dispositive de siguranță
2014/30/UE Directiva privind compatibilitatea electromagnetică (EMC)
2011/65/UE Restrictia utilizării unor substanțe periculoase
Număr de serie: se referă la toate numere de serie ale articolelor specificate în această declaratie
Ultimele două cifre ale anului în care s-a aplicat marcarea: 19
Persoana autorizată să întocmească dosarul tehnic:
Tomasz Zych
TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polonia
Wrocław, 2019.01.02
(locul și data emiterii)
