YT82021 - шуруповерт Yato - Безкоштовний посібник користувача

Тип продукту	Ударний гайковерт (ударний ключ)
Марка	Yato
Модель	YT82021
Номер каталогу	YT-82021
Номінальна напруга	230 V~
Номінальна частота	50 Hz
Номінальна потужність	1020 W
Швидкість обертання	2600 хв⁻¹
Максимальний крутний момент	600 Nm
Частота ударів	2700 хв⁻¹
Розміри квадрата приводу (хвостовика)	1/2" (12,5 мм)
Клас електричного захисту	II (подвійна ізоляція)
Ступінь захисту (IP)	IP20
Вага	3,7 кг
Рівень звукового тиску (LpA)	100 дБ(А) ± 3 дБ
Рівень звукової потужності (LwA)	111 дБ(А) ± 3 дБ
Вібрація (макс. ударне загвинчування)	18,9 м/с² ± 1,5 м/с²
Живлення	Від мережі (кабель з вилкою)
Комплектація	Набір торцевих ключів
Призначення	Побутове (загвинчування/відгвинчування гайок і гвинтів)
Символи безпеки	Окуляри, захист слуху, рукавички, подвійна ізоляція, роздільний збір ВЕЕО
Обслуговування та чищення	Відключити перед обслуговуванням; чистити стисненим повітрям (≤0,3 МПа), щіткою або сухою ганчіркою; не використовувати хімічні засоби
Запасні частини та ремонтопридатність	Список доступний на www.toya.pl; ремонт в авторизованому сервісі з оригінальними деталями

Часті запитання - YT82021 Yato

Який максимальний крутний момент ударного гайковерта Yato YT82021?

Максимальний крутний момент становить 600 Нм, що дозволяє загвинчувати та відгвинчувати гайки та гвинти з великою потужністю.

Яка швидкість обертання інструмента?

Швидкість обертання становить 2600 об/хв (обертів за хвилину) на холостому ходу.

Як вибрати правильну торцеву головку для ударного гайковерта?

Використовуйте торцеву головку, що відповідає розміру гайки або гвинта. Квадрат приводу має розмір 1/2 дюйма (12,5 мм). Переконайтеся, що головка чиста та непошкоджена.

Чи можна використовувати цей гайковерт для професійного використання?

Ні, гайковерт YT82021 призначений лише для побутового використання. Його не можна використовувати в професійних або комерційних цілях.

Які засоби захисту слід використовувати?

Завжди використовуйте захисні окуляри, захист слуху та захисні рукавички, щоб уникнути травм.

Як змінити напрямок обертання?

Використовуйте електричний перемикач: положення F для загвинчування (за годинниковою стрілкою) і положення R для відгвинчування (проти годинникової стрілки). Утримуйте перемикач натиснутим під час роботи.

Що робити, якщо під час загвинчування досягається максимальний крутний момент?

Спрацьовує обмежувач крутного моменту, і передача удару відключається. Відпустіть вимикач і зачекайте повної зупинки двигуна, перш ніж продовжити.

Як доглядати за ударним гайковертом після використання?

Відключіть інструмент. Очистіть корпус, вентиляційні отвори та вимикач стисненим повітрям (тиск ≤0,3 МПа), щіткою або сухою ганчіркою. Не використовуйте хімічні засоби.

Де можна знайти запасні частини?

Список запасних частин доступний на вкладці Завантаження на сайті www.toya.pl. Ремонт має виконуватися авторизованим сервісом з оригінальними деталями.

Який ступінь захисту IP інструмента?

Ступінь захисту IP20, що означає захист від твердих тіл розміром понад 12,5 мм, але не від води. Не піддавайте інструмент впливу дощу або вологи.

ПОСІБНИК КОРИСТУВАЧА YT82021 Yato

Год выпуска: Рік випуску: Pagaminimo metai:

1. корпус
   2.рукоятка
2. хомутик
3. вимикач
4. торцевий ключ
5. провід живлення зі штепселем

LTRUS

1. korpusas
2. rankena
3. griebtuvas
4. tinklo jungiklis
5. žiedinis raktas
6. maitinimo kabelis su kištuku

LV

Прочитать інструкцію

Користуйтесь захисними окулярами

Vartok apsauginius akinius

Користуйтесь засобами захисту слуху

Vartoti ausines klausai apsaugoti

Слід користуватися захисними рукавицями

Vartoti apsaugines pirštines

Номінальна напруга та частота

Itampa ir nominalus dažnis

Номінальна потужність

Nominali galia

Nomināla spēja

Jmenovitý výkor

Menovitý výkon

Максимальний момент обертання

Maksimalus sukimosi momentas

Maksimāls griezes moments

Другий клас електричної ізоляції

Вказаний символ означає селективний збір спрацьованої електричної та електронної апаратури. Страцьовані електропристрої є вторинною сировиною, у звязку з чим заборонено викидати їх у смітники з побутовими відходами, оскільки вони містять речовини, що загрожують здоровю та навколишньому середовищу! Звертаємося до Вас з просьбою стосовно активної допомоги у галузі охорони навколишнього середовища та економного використання природних ресурсів шляхом передачі спрацьованих електропристроїв у відповідний пункт, що займається їх переходуванням. З метою обмеження обєму відходів, що знищуються, необхідно створити можливість для їх вторинного використання, рециклінгу або іншої форми повернення до промислового обігу.

APLINKOS APSAUGA

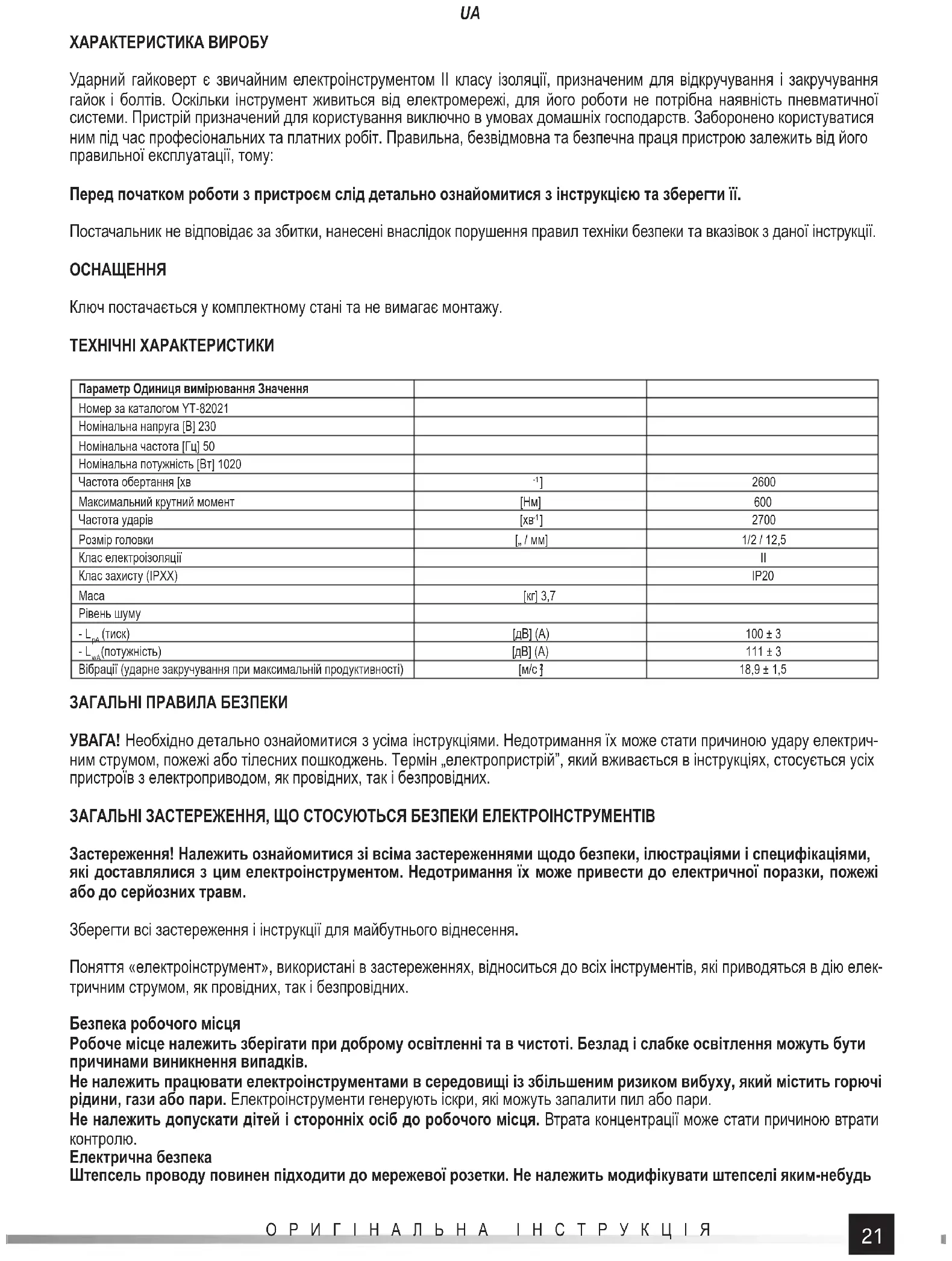

Ударний гайковерт є звичайним електроінструментом II класу ізоляції, призначеним для відкручування і закручування гайок і болтів. Оскільки інструмент живиться від електромережі, для його роботи не потрібна наявність пневматичної системи. Пристрій призначений для користування виключно в умовах домашніх господарств. Заборонено користуватися ним під час професіональних та платних робіт. Правильна, безвідмовна та безпечна праця пристрою залежить від його правильної експлуатації, тому:

Перед початком роботи з пристроєм слід детально ознайомитися з інструкцією та зберегти її.

Постачальник не відповідає за збитки, нанесені внаслідок порушення правил техніки безпеки та вказівок з даної інструкції.

ОСНАЩЕННЯ

Ключ постачається у комплектному стані та не вимагає монтажу.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Параметр Одиниця вимірювання Значення
Номер за каталогом УТ-82021
Номінальна напруга [В] 230
Номінальна частота [Гц] 50
Номінальна потужність [Вт] 1020
Частота обертання [хв	^-1 ]	2600
Максимальний крутний момент	[Нм]	600
Частота ударів	[хв^-1]	2700
Розмір головки	[„ / мм]	1/2 / 12,5
Клас електроізоляції		II
Клас захисту (IPXX)		IP20
Маса	[кг] 3,7
Рівень шуму
- L_рд (тиск)	[dB] (A)	100 ± 3
- L_рд (потужність)	[dB] (A)	111 ± 3
Вібрації (ударне закручування при максимальній продуктивності)	[m/c ]	18,9 ± 1,5

ЗАГАЛЬНІ ПРАВИЛА БЕЗПЕКИ

УВАГА! Необхідно детально ознайомитися з усіма інструкціями. Недотримання їх може стати причиною удару електричним струмом, пожежі або тілесних пошкоджень. Термін „електропристрій”, який вживається в інструкціях, стосується усіх пристроїв з електроприводом, як провідних, так і безпровідних.

ЗАГАЛЬНІ ЗАСТЕРЕЖЕННЯ, ЩО СТОСУЮТЬСЯ БЕЗПЕКИ ЕЛЕКТРОІНСТРУМЕНТІВ

Застереження! Належить ознайомитися зі всіма застереженнями щодо безпеки, ілюстраціями і специфікаціями, які доставлялися з цим електроінструментом. Недотримання їх може привести до електричної поразки, пожежі або до серйозних травм.

Зберегти всі застереження і інструкції для майбутнього віднесення.

Поняття «електроінструмент», використані в застереженнях, відноситься до всіх інструментів, які приводяться в дію електричним струмом, як провідних, так і безпровідних.

Безпека робочого місця

Робоче місце належить зберігати при доброму освітленні та в чистоті. Безлад і слабке освітлення можуть бути причинами виникнення випадків.

Не належить працювати електроінструментами в середовищі із збільшеним ризиком вибуху, який містить горючі рідини, гази або пари. Електроінструменти генерують іскри, які можуть запалити пил або пари.

Не належить допускати дітей і сторонніх осіб до робочого місця. Втрата концентрації може стати причиною втрати контролю.

Електрична безпека

Штепсель проводу повинен підходити до мережевої розетки. Не належить модифікувати штепселі яким-небудь

UA

іншим способом. Не належить застосовувати жодних адаптерів штепселя із заземленими електроінструментами. Не модифікований штепсель, що пасує до розетки, зменшує ризик поразки електричним струмом.

Належить уникати контакту із заземленими такими поверхнями, як труби, обігрівачі і холодильники. Заземлення тіла збільшує ризик поразки електричним струмом.

Не належить наражати електроінструменти на контакт з атмосферними опаданнями або вологістю. Вода і вологість, яка проникне всередину електроінструменту, збільшує ризик поразки електричним струмом.

Не протягувати живильний кабель. Не застосовувати живильного кабелю, щоб носити, тягнути або відхєднувати штепсель від мережевої розетки. Уникати контакту живильного кабелю з теплом, маслами, гострими кромками і рухомими частинами. Пошкодження або сплутування живильного кабелю збільшує ризик поразки електричним струмом.

У разі роботи поза закритими приміщеннями, належить застосовувати подовжувачі, призначені для роботи поза закритими приміщеннями. Використання подовжувача, пристосованого для роботи назовні приміщень, зменшує ризик поразки електричним струмом.

У разі, коли застосування електроінструменту у вологому середовищі є неминучим, тоді як захист від напруги живлення належить застосовувати пристрій диференціального струму (ПДС) [англ. residual current device, RCD]. Застосування ПДС зменшує ризик поразки електричним струмом.

Персональна безпека

Будь пильним, звертай увагу на те, що робиш, та бережи здоровий глузд під час роботи з електроінструментом. Не застосовуй електроінструменту, будучи перевтомленим або під впливом наркотиків алкоголю або ліків. Навіть хвилина неуваги під час роботи може привести до серйозних персональних травм.

Застосовуй засоби персонального захисту. Завжди накладай захист зору. Застосування засобів персонального захисту, таких як пилозахисний респіратор, протиковзке захисне взуття, каски і захисники слуху, зменшують ризик серйозних персональних травм.

Запобігай випадковому введенню в дію. Переконайся, що електричний вмикач перед підєднанням до живлення і акумулятора, піднесенням або перенесенням електроінструменту, знаходиться в позиції «вимкнений». Перенесення електроінструменту з пальцем на вмикачі або живлення електроінструменту, коли вмикач знаходиться в позиції «включений», може привести до серйозних травм.

Перед включенням електроінструменту зніми всі ключі та інші інструменти, які були використані для його регулювання. Ключ, залишений на обертальних елементах інструменту, може вести до серйозних травм.

Не протягуй руки і не висовуйся дуже далеко. Утримуй відповідне положення, а також рівновагу протягом всього часу. Це дозволить легше оволодіти електроінструментом у випадку непередбачених ситуацій під час роботи.

Відповідно одягайся. Не надівай вільніший одяг або біжутерію. Утримуй волосся і одяг на віддалі від рухомих частин електроінструменту. Вільний одяг, біжутерія або довге волосся можуть бути схоплені рухомими частинами.

Якщо пристрої пристосовані для приєднання витягу пилу або накоплення пилу, переконайся, що вони були приєднані і використані правильно. Застосування витягу пилу зменшує ризик загроз, звязаних з пилом.

Не дозволь, щоби досвід, придбаний частим використанням інструменту, спричинили безтурботність і ігнорування правил безпеки. Безтурботна дія може привести до серйозних травм за одну частку секунди.

При виконанні завдання, коли вставлений інструмент може стикнутися з прихованим проводом під напругою, тримайте електроінструмент за ізольовані ручки. Контакт вставної деталі інструменту з проводом під напругою може призвести до того, що металеві деталі інструменту опиняться під напругою, що може призвести до ураження оператора інструменту електричним струмом.

Експлуатація і дбайливість за електроінструмент

Не перенавантажуй електроінструмент. Застосовуй електроінструмент, відповідний для вибраного застосування. Відповідний електроінструмент забезпечить кращу і безпечнішу роботу, якщо буде використаний для спроектованого навантаження.

Не застосовуй електроінструмент, якщо електричний вмикач не робить можливим включення і виключення. Інструмент, який не дається контролювати за допомогою мережевого вимикача є небезпечним і його належить здати на ремонт.

Від'єднай штепсель від живильної розетки та демонтуй акумулятор, якщо є таким, що відключається від електроінструменту перед регулюванням, заміною приладдя або зберіганням інструменту. Такі запобіжні заходи дозволять уникнути випадкового включення електроінструменту.

Бережи інструмент в недоступному для дітей місці, не дозволь особам, що не знають обслуговування електроінструменту або цих інструкцій, користуватися електроінструментом. Електроінструменти небезпечні в руках користувачів, що не пройшли курси підготовки.

Проводь технічний догляд за електроінструментами, а також за приналежністю. Перевіряй інструмент під кутом невідповідності або зарубок рухомих частин, пошкоджень частин, а також яких-небудь інших умов, які можуть вплинути на дію електроінструмента. Пошкодження належить полагодити перед використанням електроінструменту. Багато випадків викликані невідповідним технічним доглядом за інструментами.

Ріжучі інструменти належить утримувати в чистоті та в загостреному стані. Ріжучі інструменти з гострими кром-

UA

ками з відповідно проведеним технічним доглядом менш схильні до затискування /заклинювання та можна легко контролювати їх під час роботи.

Застосовуй електроінструменти, приладдя та інструменти, які вставляються і т.д. згідно з даними інструкціями, беручи до уваги вигляд і умови роботи. Застосування інструментів для іншої роботи, ніж для якої були спроектовані, може привести до виникнення небезпечної ситуації.

Рукояті і поверхні для хватки зберігай сухими, чистими, а також вільними від масла і мазі. Слизькі рукояті і поверхні для хватки не дозволяють на безпечне обслуговування, а також на контроль інструменту в небезпечних ситуаціях.

Ремонти

Ремонтуй електроінструмент лише в установах, що мають на це службові права, які застосовують лише оригінальні запчастини. Забезпеч цю відповідну безпеку роботи електроінструменту.

ДОДАТКОВІ ІНСТРУКЦІЇ З БЕЗПЕКИ

Під час експлуатації інструменту необхідно дотримуватися вказівок з безпеки, що містяться в інструкції з експлуатації, а також інших вказівок з техніки безпеки.

Забороняється піддавати інструменти впливу атмосферних опадів.

Завжди необхідно перевіряти, чи відповідає існуюча напруга живлення напрузі, вказаній на заводській табличці інструменту.

Перед початком роботи потрібно переконатися, чи не пошкоджені насадки, що використовуються. У разі наявності будьяких ушкоджень, насадки необхідно замінити на нові, без пошкоджень.

Торцеві ключі та інші змінні інструменти, що використовуються, повинні бути адаптовані для роботи з пневматичними інструментами. Змінні інструменти, що входять в комплект поставки, повинні бути справними, чистими і без пошкоджень, а їхні розмір повинен відповідати розміру головки. Забороняється переробляти торцеві ключі або головку.

Під час роботи необхідно використовувати захисні окуляри, також рекомендується носити рукавички і захисний одяг.

Під час роботи гайковерт завжди необхідно тримати обома руками.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ІНСТРУМЕНТА

УВАГА! Монтаж змінного обладнання може виконуватися тільки при відключеному живленні. Витягнути вилку інстру- мента з розетки!

Робота з ударним гайковертом

Перед початком закручування болта або гайки ударним гайковертом необхідно вручну насадити болт або гайку на різьбу (принаймні, на два оберти).

Переконатися, що правильно підібраний розмір торцевого ключа, який використовується для закручування або відкручування елементу. Невідповідність розмірів може привести до пошкодження як ключа, так і гайки або болта.

Відкручування і закручування

Встановити на головці відповідний ударний торцевий ключ. (II)

Підключити до електроінструменту живлення.

Взяти інструмент обома руками. (ІІІ)

Торцевий ключ вставити на гайку або головку болта.

Натиснути вмикач і утримувати його в положенні, що відповідає потрібному напрямку обертання. (IV)

У разі закручування слід натиснути і утримувати вмикач у положенні F, а при відкручуванні - у положенні R.

При затягуванні після досягнення максимального крутного моменту спрацює запобіжна муфта, і привід головки відключиться. У цьому випадку слід відпустити вимикач і дочекатися повної зупинки двигуна.

При відкручуванні слід переконатися, що момент, з яким була затягнута гайка, не перевищує максимального крутного моменту гайковерта. Інакше спрацює запобіжна муфта, і гайку неможливо буде відкрутити.

Після відкручування слід відпустити вмикач і дочекатися повної зупинки двигуна.

Після завершення роботи інструмент необхідно відключити від мережі і виконати регламентні роботи.

Додаткові вказівки

Повне значення колихання, що заявляється вимірювалося за допомогою стандартного методу дослідження і ним можна користуватися для порівняння одного інструменту з другим. Повним значенням колихань, що заявляється можна користуватися для вступної оцінки експозиції.

Увага! Емісія колихань підчас роботи з інструментом може відрізнятися від заявленого значення, залежно від способу користування інструментом.

Увага! Слід визначити засоби безпеки, що будуть захищати оператора, які основані на оцінці нараження в дійсних умовах користування (враховуючи у це усі частини робочого циклу, як наприклад час коли інструмент вимкнутий або працює на неробочому ході, також час активації).

УВАГА! Перед початком регулювання, технічного обслуговування або консервації слід вийняти штепсель приладу з гнізда електромережі. Після завершення роботи слід перевірити технічний стан електроприладу шляхом зовнішнього огляду та оцінки: корпуса та рукоятки, електропровода з штепселем і відгинкою, роботи електричного вимикача, прохідності вентиляційних щілин, іскрення щіток, рівня шуму при роботі підвипників та передачі, запуска та рівномірності роботи. Протягом гарантійного періоду користувач не може проводити додатковий монтаж електроприладів або заміну будь-яких елементів та частин, оскільки це викликає втрату гарантійних прав. Всілякі перебої, викриті під час огляду або роботи, є сигналом до проведення ремонту у сервісному пункті. Після завершення роботи корпус, вентиляційні щілини, перемикачі, додаткову рукоятку та щитки слід прочистити, напр., струменем повітря (тиск не більше 0,3 МРа), пензлем або сухою шматкою без застосовування хімічних речовин та миючих рідин. Прилад та затиски прочистити сухою чистою шматою.

Запасні частини

Детальний список запчастин виробу знаходиться у відділі «Для отримання», в картці виробу, на сайті АТ «ТОУА»: www|. toya.pl.

GAMINIO CHARAKTERISTIKA
