| Produkttyp | Schlagschrauber (Schlagschrauber) |
| Marke | Yato |
| Modell | YT82021 |
| Katalognummer | YT-82021 |
| Nennspannung | 230 V~ |
| Nennfrequenz | 50 Hz |
| Nennleistung | 1020 W |
| Drehzahl | 2600 min⁻¹ |
| Maximales Drehmoment | 600 Nm |
| Schlagfrequenz | 2700 min⁻¹ |
| Abmessungen des Vierkantantriebs | 1/2" (12,5 mm) |
| Schutzklasse | II (Doppelisolierung) |
| Schutzart (IP) | IP20 |
| Gewicht | 3,7 kg |
| Schalldruckpegel (LpA) | 100 dB(A) ± 3 dB |
| Schallleistungspegel (LwA) | 111 dB(A) ± 3 dB |
| Vibration (max. Schrauben mit Schlag) | 18,9 m/s² ± 1,5 m/s² |
| Stromversorgung | Netz (Kabel mit Stecker) |
| Mitgeliefertes Zubehör | Steckschlüsseleinsätze |
| Verwendungszweck | Haushalt (Festziehen/Lösen von Muttern und Schrauben) |
| Sicherheitssymbole | Tragen einer Schutzbrille, Gehörschutz, Handschuhe, Doppelisolierung, getrennte Sammlung von Elektroschrott |
| Wartung und Reinigung | Vor der Wartung Netzstecker ziehen; mit Druckluft (≤0,3 MPa), Bürste oder trockenem Tuch reinigen; keine chemischen Reinigungsmittel verwenden |
| Ersatzteile und Reparierbarkeit | Liste verfügbar auf www.toya.pl; Reparatur durch autorisierten Kundendienst mit Originalteilen |
Häufig gestellte Fragen - YT82021 Yato
Benutzerfragen zu YT82021 Yato
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Schrauber kostenlos im PDF-Format! Finden Sie Ihr Handbuch YT82021 - Yato und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. YT82021 von der Marke Yato.
BEDIENUNGSANLEITUNG YT82021 Yato
NL ELEKTRISCHE SLAGMOERSLEUTEL
Bedienungsanleitung durchgelesen
Schutzhandschuhe verwenden
Spannung und Nennfrequenz
Nennumdrehungsgeschwindigkeit
Номинальные обороты
Номінальні оберти
Zweite Klasse der elektrischen Sicherheit
Das Symbol verweist auf ein getrenntes Sammeln von verschlissenen elektrischen und elektronischen Ausrüstungen. Die verbrauchten elektrischen Geräte sind Sekundärrohstoffe – sie dürfen nicht in die Abfallbehälter für Haushalte geworfen werden, da sie gesundheits- und umweltschädigende Substanzen enthalten! Wir bitten um aktive Hilfe beim sparsamen Umgang mit Naturressourcen und dem Umweltschutz, in dem die verbrauchten Geräte zu einer Annahmestelle für solche elektrischen Geräte gebracht werden. Um die Menge der zu beseitigenden Abfälle zu begrenzen, ist ihr erneuter Gebrauch, Recycling oder Wiedergewinnung in anderer Form notwendig.

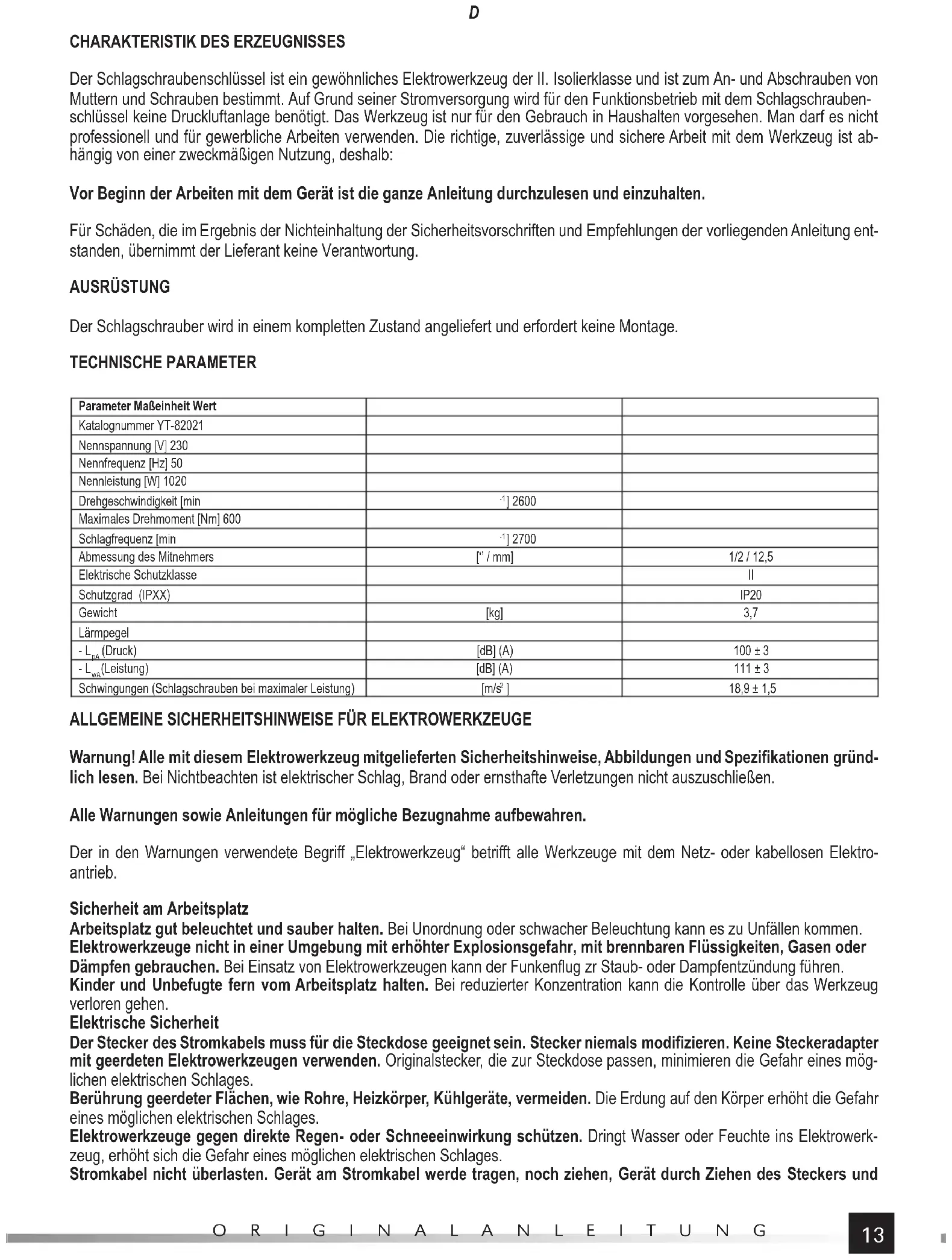

Der Schlagschraubenschlüssel ist ein gewöhnliches Elektrowerkzeug der II. Isolierklasse und ist zum An- und Abschrauben von Muttern und Schrauben bestimmt. Auf Grund seiner Stromversorgung wird für den Funktionsbetrieb mit dem Schlagschraubenschlüssel keine Druckluftanlage benötigt. Das Werkzeug ist nur für den Gebrauch in Haushalten vorgesehen. Man darf es nicht professionell und für gewerbliche Arbeiten verwenden. Die richtige, zuverlässige und sichere Arbeit mit dem Werkzeug ist abhängig von einer zweckmäßigen Nutzung, deshalb:
Vor Beginn der Arbeiten mit dem Gerät ist die ganze Anleitung durchzulesen und einzuhalten.
Für Schäden, die im Ergebnis der Nichteinhaltung der Sicherheitsvorschriften und Empfehlungen der vorliegenden Anleitung entstanden, übernimmt der Lieferant keine Verantwortung.
AUSRÜSTUNG
Der Schlagschrauber wird in einem kompletten Zustand angeliefert und erfordert keine Montage.
TECHNISCHE PARAMETER
| Parameter Maßeinheit Wert | ||
| Katalognummer YT-82021 | ||
| Nennspannung [V] 230 | ||
| Nennfrequenz [Hz] 50 | ||
| Nennleistung [W] 1020 | ||
| Drehgeschwindigkeit [min] | ^-1 2600 | |
| Maximales Drehmoment [Nm] 600 | ||
| Schlagfrequenz [min] | ^-1 2700 | |
| Abmessung des Mitnehmers | [°/ mm] | 1/2 / 12,5 |
| Elektrische Schutzklasse | II | |
| Schutzgrad (IPXX) | IP20 | |
| Gewicht | [kg] | 3,7 |
| Lärmpegel | ||
| - L_pA (Druck) | [dB] (A) | 100 ± 3 |
| - L_pA (Leistung) | [dB] (A) | 111 ± 3 |
| Schwingungen (Schlagschrauben bei maximaler Leistung) | [m/s2] | 18,9 ± 1,5 |
ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE
Warnung! Alle mit diesem Elektrowerkzeug mitgelieferten Sicherheitshinweise, Abbildungen und Spezifikationen gründlich lesen. Bei Nichtbeachten ist elektrischer Schlag, Brand oder ernsthafte Verletzungen nicht auszuschließen.
Alle Warnungen sowie Anleitungen für mögliche Bezugnahme aufbewahren.
Der in den Warnungen verwendete Begriff „Elektrowerkzeug“ betrifft alle Werkzeuge mit dem Netz- oder kabellosen Elektro-antrieb.
Sicherheit am Arbeitsplatz
Arbeitsplatz gut beleuchtet und sauber halten. Bei Unordnung oder schwacher Beleuchtung kann es zu Unfällen kommen.
Elektrowerkzeuge nicht in einer Umgebung mit erhöhter Explosionsgefahr, mit brennbaren Flüssigkeiten, Gasen oder
Dämpfen gebrauchen. Bei Einsatz von Elektrowerkzeugen kann der Funkenflug zur Staub- oder Dampfentzündung führen.
Kinder und Unbefugte fern vom Arbeitsplatz halten. Bei reduzierter Konzentration kann die Kontrolle über das Werkzeug verloren gehen.
Elektrische Sicherheit
Der Stecker des Stromkabels muss für die Steckdose geeignet sein. Stecker niemals modifizieren. Keine Steckeradapter mit geerdeten Elektrowerkzeugen verwenden. Originalstecker, die zur Steckdose passen, minimieren die Gefahr eines möglichen elektrischen Schlages.
Berührung geerdeter Flächen, wie Rohre, Heizkörper, Kühlgeräte, vermeiden. Die Erdung auf den Körper erhöht die Gefahr eines möglichen elektrischen Schlages.
Elektrowerkzeuge gegen direkte Regen- oder Schneeeinwirkung schützen. Dringt Wasser oder Feuchte ins Elektrowerkzeug, erhöht sich die Gefahr eines möglichen elektrischen Schlages.
Stromkabel nicht überlasten. Gerät am Stromkabel werde tragen, noch ziehen, Gerät durch Ziehen des Steckers und
D
nicht des Stromkabels elektrisch abschalten. Kontakt des Stromkabels mit Wärme, Ölen, scharfen Kanten und beweglichen Teilen vermeiden. Ein beschädigtes oder verwirrtes Stromkabel erhöht die Gefahr eines elektrischen Schlages.
Bei der Arbeit im Freien nur Verlängerungskabel für den Einsatz im Freien verwenden. Mit derartigen Verlängerungskabeln wird die Gefahr eines elektrischen Schlages minimiert.
Ist der Einsatz der Elektrowerkzeugen in einer feuchten Umgebung unvermeidbar, sind Stromschutzvorrichtungen zum Schutz gegen die Versorgungsspannung einzusetzen. Dadurch wird die Gefahr eines elektrischen Schlages minimiert.
Persönliche Sicherheit
Immer achtsam bleiben, alle Tätigkeiten vorsichtig durchführen und Zurechnungsfähigkeit bei der Arbeit mit Elektrowerkzeugen behalten. Elektrowerkzeuge bei Müdigkeit oder unter Einfl uss von Alkohol, Drogen oder Arzneimitteln nicht bedienen. Nur eine kurze Unachtsamkeit kann bei der Arbeit ernsthafte Körperverletzungen herbeiführen.
Persönliche Schutzausrüstungen verwenden. Schutzbrille immer tragen. Persönliche Schutzausrüstungen, wie Staub- schutzmasken, rutschfreies Schutzschuhwerk, Schutzhelme und Gehörschutz, reduzieren die Gefahr ernsthafter Körperverlet- zungen.
Unerwartete Inbetriebnahme des Gerätes vermeiden. Vor dem Netz-/ Akkuanschluss oder Vertragen des Elektrowerkzeuges sicherstellen, dass der Steuerschalter auf „Aus“ steht. Wird das Elektrowerkzeug mit dem Finger auf dem Steuerschalter vertragen oder mit dem Steuerschalter auf „Ein“ angeschlossen, kann es zu ernsthaften Körperverletzungen führen.
Alle Schlüssel und andere Werkzeuge, die zur Einstellung des Elektrowerkzeuges verwendet wurden, vor Einschalten des Gerätes entfernen. Ein an den rotierenden Komponenten des Elektrowerkzeuges zurückgelassener Schlüssel kann zu ernsthaften Verletzungen führen.
Nicht zu weit greifen oder sich beugen. Für eine korrekte Körperstellung während der Arbeit sorgen. Dadurch kann das Elektrowerkzeug bei unerwarteten Situationen bei der Arbeit einfacher beherrscht werden.
Entsprechende Schutzkleidung tragen. Lose Kleidung oder Schmuck nicht tragen. Lose Haare und die Kleidung fern von beweglichen Komponenten des Elektrowerkzeuges halten. Lose Kleidungsstücke, Schmuck oder lange Haare können durch diese Komponenten erfasst werden.
Sind die Geräte für den Anschluss einer Staubabsaugung ausgelegt, sicherstellen, dass sie korrekt angeschlossen und betrieben wird. Mithilfe einer Staubabsaugung wird die Gefahr ernsthafter Körperverletzungen minimiert.
Nicht zulassen, dass die bei der häufigen Bedienung von Elektrowerkzeugen gewonnenen Erfahrungen zur Unachtsamkeit und Ignorierung der Sicherheitsgrundsätze führen. Das unvorsitichige Vorgehen kann blitzschnell zu Körperverletzungen führen.
Gerät mit isolierten Handgriffen dort verwenden, wo Kontakt mit einer versteckten oder unter Spannung stehender elektrischen Leitung nicht auszuschließen ist. Sonst können Metallelemente des Gerätes gefährliche Spannung leiten und zum elektrischen Schlag des Bedieners führen.
Elektrowerkzeuge gebrauchen und pfl egen
Elektrowerkzeug nicht überlasten und nur für den geplanten Einsatz gebrauchen. Ein entsprechendes Elektrowerkzeug kann eine leistungsstärkere und sicherere Arbeit gewährleisten, wird das Gerät für die beabsichtigte Beanspruchung eingesetzt.
Elektrowerkzeug nicht überlasten, wenn die Ein- und Ausschaltung mit dem Steuerschalter nicht möglich ist. Kann keine Kontrolle über das Elektrowerkzeug mit dem Steuerschalter gewährleistet werden, stellt es eine Gefahr dar und das Gerät ist dann reparieren lassen.
Stecker des Stromkabels ziehen und/oder (abbaubaren) Akku demontieren, bevor eine Einstellung, der Zubehörwechsel oder die Lagerung des Elektrowerkzeuges durchgeführt wird. Durch diese Sicherheitsmaßnahmen kann eine unerwartete Inbetriebnahme des Elektrowerkzeuges verhindert werden.
Elektrowerkzeug fern von Kindern lagern, Elektrowerkzeug durch Personen, die in der Gerätebedienung oder diesen Anleitungen nicht unterwiesen sind, nicht bedienen lassen. Von nicht unterwiesenen Personen bediente Elektrowerkzeugen stellen eine Gefahr dar.
Elektrowerkzeuge und Zubehör ordnungsgemäß warten. Elektrowerkzeuge auf nicht zusammenpassende oder verklemmte Werkzeuge, beschädigte Komponenten oder sonstige Fälle kontrollieren, die Funktion des Elektrowerkzeuges beeinträchtigen können. Alle Schäden vor Einsatz des Elektrowerkzeuges beheben lassen. Viele Unfälle werden durch eine mangelhafte Wartung des Elektrowerkzeuges herbeigeführt.
Schneidwerkzeuge immer sauber und geschärft halten. Ordnungsgemäß gewartete scharfkantige Schneidwerkzeuge verklemmen sich selten und können bei der Arbeit besser kontrolliert werden.
Nur Elektrowerkzeuge, Zubehör oder sonstige Anbauwerkzeuge usw. nach dieser Bedienungsanleitung einsetzen, dabei die Art und die Bedingungen der jeweiligen Arbeit berücksichtigen. Werden Werkzeuge nicht bestimmungsgemäß eingesetzt, kann es zu gefährlichen Situationen führen.
Handgriffe und Haleflächen immer trocken, sauber, öl- und schmierstofffrei halten. Durch verschmutzte Handgriffe und Haltefl ächen wird eine sichere Bedienung und Kontrolle des Elektrowerkzeuges bei gefährlichen Situationen unmöglich.
Reparaturen
Elektrowerkzeug nur in entsprechenden Vertragswerkstätten unter Einsatz von Originalersatzteilen reparieren lassen. Dadurch wird eine entsprechende Arbeitssicherheit des Gerätes gewährleistet.
ZUSÄTZLICHE SICHERHEITSHINWEISE
Während der Nutzung des Werkzeuges sind die in der Bedienanleitung sowie auch in anderen Arbeitsschutzanleitungen enthaltenen Sicherheitshinweise zu beachten und einzuhalten.
Das Werkzeug darf den Einwirkungen atmosphärischer Niederschläge nicht ausgesetzt werden.
Man muss immer prüfen, ob die vorhandene Spannung der Stromversorgung der auf dem Typenschild des Werkzeuges angegebenen Spannung entspricht.
Vor Beginn der Nutzung muss man sich davon überzeugen, ob die verwendeten Aufsätze nicht beschädigt sind. Wenn solche Beschädigungen festgestellt werden, sind die Aufsätze gegen neue, ohne Beschädigungen, auszutauschen.
Die verwendeten Steckschlüssel und die anderen eingesetzten Werkzeuge müssen für den Betrieb mit Druckluftwerkzeugen geeignet sein. Die beigefügten und eingesetzten Werkzeuge müssen funktionsfähig, sauber und unbeschädigt sowie ihre Abmessung den Maßen des Mitnehmers angepasst sein. Das Umarbeiten des Steckschlüssels oder des Mitnehmers ist verboten.
Während der Arbeit sind Schutzbrillen zu tragen. Handschuhe und Schutzkleidung werden ebenso empfohlen.
Der Schlagschraubenschlüssel ist während der Arbeit auch immer mit beiden Händen zu halten.
BEDIENUNG DES SCHLÜSSELS
ACHTUNG! Die Montage der Ausrüstung darf nur bei abgetrennter Stromversorgung ausgeführt werden. Dabei ist der Stecker der Anschlussleitung des Werkzeuges aus der Netzsteckdose zu ziehen!
Funktionsbetrieb mit Schlagsteckschlüsseln
Bevor die Schrauben oder Muttern mit dem Steckschlüssel eingeschraubt werden, ist die Schraube oder Mutter von Hand auf das Gewinde zu schrauben (mindestens zwei Umdrehungen).
Weiterhin muss man sich überzeugen, ob die richtige Abmessung für den Steckschlüssel in Bezug auf das ab- oder anzuschraubende Element gewählt wurde. Schlecht gewählte Größenabmessungen können die Zerstörung sowohl des Schlüssels als auch der Mutter oder Schraube zur Folge haben.
Anschrauben und Abschrauben
Auf dem Mitnehmer ist der entsprechende Schlagsteckschlüssel zu installieren. (II)
Das Werkzeug wird an die Stromversorgung angeschlossen.
Das Werkzeug mit beiden Händen ergreifen. (III)
Den Steckschlüssel auf die Mutter oder den Schraubenkopf schieben.
Den Schalter drücken und ihn in der Position halten, die der gewünschten Drehrichtung entspricht. (IV)
Beim Anschrauben ist der Schalter zu drücken und in der Position F zu halten, beim Abschrauben dagegen in der Position R.
Wird beim Anschrauben das maximale Drehmoment erreicht, spricht die Überlastkupplung an und der Antrieb des Mitnehmers wird getrennt. Dann muss man den Schalter loslassen und abwarten, bis die Umdrehungen des Motors völlig zum Stillstand kommen.
Beim Abschrauben dagegen muss man überprüfen, ob das Moment, mit welchem die Mutter angeschraubt wurde, das maximale Drehmoment des Schlüssels nicht überschreitet. In solch einem Fall spricht auch die Überlastkupplung an und das Abschrauben der Mutter darf nicht mehr möglich sein.
Nach dem Abschrauben muss man den Druck auf die Taste des Geräteschalters freigeben und abwarten, bis die Umdrehungen des Motors völlig zum Stillstand kommen. Nach beendeter Arbeit ist das Werkzeug von der Stromversorgung zu trennen und mit den Wartungsarbeiten zu beginnen.
Zusätzliche Hinweise
Der erklärte Gesamtwert der Schwingungen wurde nach der Standardprüfmethode gemessen und kann zum Vergleichen eines Werkzeuges mit dem anderen verwendet werden. Der erklärte Gesamtwert der Schwingungen kann im Rahmen einer Vorbewertung der Ausstellung benutzt werden.
Hinweis! Während des Funktionsbetriebes des Werkzeuges kann sich die Emission der Schwingungen vom deklarierten Wert unterscheiden, wobei dies von der Art der Verwendung des Werkzeuges abhängt.
Achtung! Man muss die Sicherheitsmittel für den Schutz des Bedieners bestimmen, die sich auf eine Bewertung der Gefährdung unter realen Nutzungsbedingungen stützen (dabei bezieht man alle Teile des Arbeitszyklus mit ein, wie zum Beispiel die Zeit, wenn das Werkzeug ausgeschaltet ist oder im Leerlauf arbeitet sowie die Zeit der Aktivierung).
KONSERVIERUNG UND ÜBERSICHTUNGEN
ACHTUNG! Vor dem Beitritt zur Regulierung, technischen Bedienung und Konservierung soll man die Einrichtung von der Elektronetz durch die Herausziehung des Steckers aus der Netzdose abschalten. Nach der Beendung der Arbeit soll man technischen Stand durch äußere Besichtigungen und die Beurteilung von: Gestell und Handgriff, Elektroleitung mit Stecker und Abbiegungsstück, Tätigkeit des Elektroschalters, Durchgängigkeit von Lüftungsschlitzen, Funken von Bürsten, Arbeitslautstärke von Lager und Getriebe, Anfahren und Arbeitsgleichmäßigkeit überprüfen. In der Garantiezeit kann der Benutzer keine Elektrowerkzeuge
D
demontieren oder keine Bauteile sowie Bestandteile austauschen, weil dies eine Verlierung der Garantierechte verursacht. Alle beobachtete bei der Übersicht oder in der Arbeitszeit Unrichtigkeiten bestimmen das Signal zur Durchführung der Reparatur im Service. Nach der Beendung der Arbeit soll man Gehäuse, Lüftungsschlitze, Schalter, Zusatzhandgriff und Bedeckungen z.B. mit dem Druckluftstrahl (vom Druck nicht größer als von 0,3 MPa), Pinsel oder trockenen Lappen ohne Benutzung von Chemiemittel und Reinigungsfl üssigkeiten reinigen. Die Werkzeuge und Handgriff e soll man mit dem sauberen, trockenen Lappen reinigen.
Ersatzteile
Detaillierte Ersatzteilliste für das Gerät siehe Webseite der TOYA S.A.: www.toya.pl (Downloads).
RUS
TECHNISCHE PARAMETERS
| Parameter Meeteenheid Waarde | ||
| Catalogusnummer YT-82021 | ||
| Nominale spanning [V~] 230 | ||
| Nominale frequentie [Hz] 50 | ||
| Nominaal vermogen [W] 1020 | ||
| Omwentelingssnelheid [min | ^-1 ] 2600 | |
| Maximumkoppel [Nm] 600 | ||
| Slagfrequentie [min | ^-1 ] 2700 | |
| Omvang van de aandrijfrol | [“ / mm] | 1/2 / 12,5 |
| Elektrische beschermingsklasse | II | |
| Beschermingsgraad (IPXX) | IP20 | |
| Masse | [kg] | 3,7 |
| Geluidsniveau | ||
| - LpA (druk) | [dB] (A) | 100 ± 3 |
| - LwA (vermogen) | [dB] (A) | 111 ± 3 |
| Vibratie (vastdraaien bij een max prestatie) | [m/s2] | 18,9 ± 1,5 |
