YT82021 - Skrutkovač Yato - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma YT82021 Yato vo formáte PDF.
| Typ produktu | Rázový uťahovák (rázový kľúč) |
| Značka | Yato |
| Model | YT82021 |
| Katalógové číslo | YT-82021 |
| Menovité napätie | 230 V~ |
| Menovitá frekvencia | 50 Hz |
| Menovitý výkon | 1020 W |
| Rýchlosť otáčania | 2600 min⁻¹ |
| Maximálny krútiaci moment | 600 Nm |
| Frekvencia úderov | 2700 min⁻¹ |
| Rozmery upínacieho štvorca (pohon) | 1/2" (12,5 mm) |
| Trieda elektrickej ochrany | II (dvojitá izolácia) |
| Stupeň krytia (IP) | IP20 |
| Hmotnosť | 3,7 kg |
| Hladina akustického tlaku (LpA) | 100 dB(A) ± 3 dB |
| Hladina akustického výkonu (LwA) | 111 dB(A) ± 3 dB |
| Vibrácie (max. rázové uťahovanie) | 18,9 m/s² ± 1,5 m/s² |
| Napájanie | Sieť (kábel so zástrčkou) |
| Dodávané príslušenstvo | Nástrčné kľúče |
| Určenie použitia | Domáce (uťahovanie/povoľovanie matíc a skrutiek) |
| Bezpečnostné symboly | Nosenie okuliarov, ochrana sluchu, rukavice, dvojitá izolácia, separovaný zber OEEZ |
| Údržba a čistenie | Pred údržbou odpojiť; čistiť stlačeným vzduchom (≤0,3 MPa), kefou alebo suchou handričkou; nepoužívať chemické prostriedky |
| Náhradné diely a opraviteľnosť | Zoznam je k dispozícii na www.toya.pl; oprava autorizovaným servisom s originálnymi dielmi |
Často kladené otázky - YT82021 Yato
Otázky používateľov k YT82021 Yato
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Skrutkovač vo formáte PDF zadarmo! Nájdite svoj návod YT82021 - Yato a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. YT82021 značky Yato.
NÁVOD NA OBSLUHU YT82021 Yato
Ražošanas gads: Rok výroby: Rok výroby:
Gyártási év: Anul producției utilajului: Año de fabricación:
Používaj ochranné okuliare
Maximálny točivý moment
Druhá trieda elektrickej bezpečností
Symbol poukazuje na nutnosť separovaného zberu opotrebovaných elektrických a elektronických zariadení. Opotrebované elektrické zariadenia sú zdrojom druhotných surovín – je zakázané vyhadzovať ich do kontejnerov na komunálny odpad, nakol’ko obsahujú látky nebezpečné řudskému zdraviu a životnému prostrediu! Prosíme o aktívnu pomoc pri hospodárení s prírodnými zdrojmi a pri ochrane životného prostredia tým, že opotrebované zariadenia odovzdáte do zberného strediska opotrebovaných elektrických zariadení. Aby sa obmedzilo množstvo odpadov, je nutné ich opätovné využitie, recyklácia alebo iné formy regenerácie.
KÖRNYEZETVÉDELEM
Práce s nástrčnými rázovými klíči

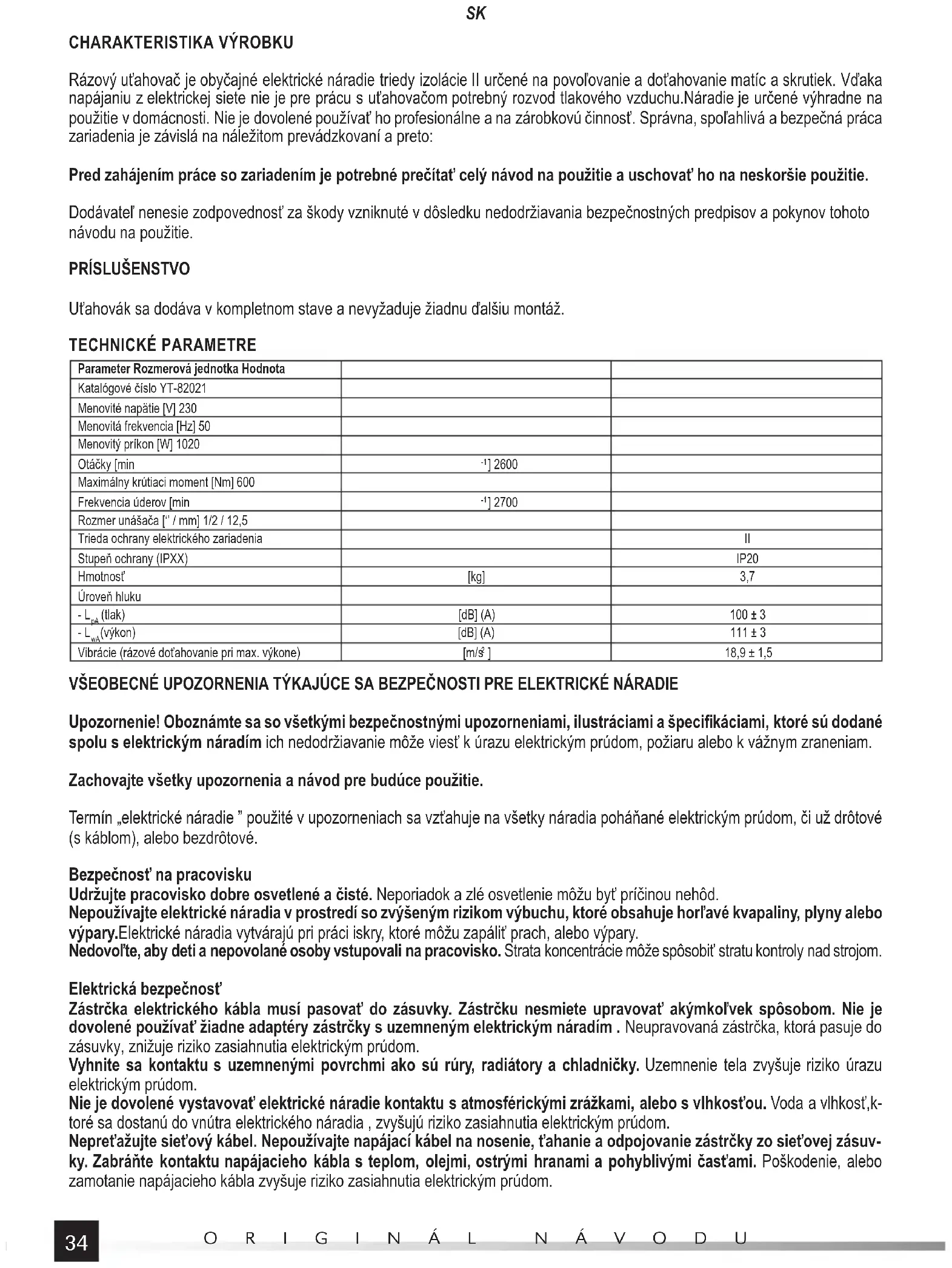

Rázový ut'ahovač je obyčajné elektrické náradie triedy izolácie II určené na povol'ovanie a dot'ahovanie matíc a skrutiek. Vdaka napájaniu z elektrickej siete nie je pre prácu s ut'ahovačom potrebný rozvod tlakového vzduchu.Náradie je určené výhradne na použitie v domácnosti. Nie je dovolené používať ho profesionálne a na zárobkovú činnosť. Správna, spolahlivá a bezpečná práca zariadenia je závislá na náležitom prevádzkovaní a preto:
Dodávatel' nenesie zodpovednosť za škody vzniknuté v dôsledku nedodržiavania bezpečnostných predpisov a pokynov tohoto návodu na použitie.
PRÍSLUŠENSTVO
Ut'ahovák sa dodáva v kompletnom stave a nevyžaduje žiadnu d'alšiu montáz.
TECHNICKÉ PARAMETRE
| Parameter Rozmerová jednotka Hodnota | ||
| Katalógové číslo YT-82021 | ||
| Menovité napätie [V] 230 | ||
| Menovitá frekvencia [Hz] 50 | ||
| Menovitý príkon [W] 1020 | ||
| Otáčky [min | ^-1 ] 2600 | |
| Maximálny krútiaci moment [Nm] 600 | ||
| Frekvencia úderov [min | ^-1 ] 2700 | |
| Rozmer unášača [" / mm] 1/2 / 12,5 | ||
| Trieda ochrany elektrického zariadenia | II | |
| Stupeň ochrany (IPXX) | IP20 | |
| Hmotnosť | [kg] | 3,7 |
| Úroveň hluku | ||
| - L_pA (tlak) | [dB] (A) | 100 ± 3 |
| - L_vA (výkon) | [dB] (A) | 111 ± 3 |
| Vibrácie (rázové dot'ahovanie pri max. výkone) | [m/s2] | 18,9 ± 1,5 |
VŠEOBECNÉ UPOZORNENIA TÝKAJÚCE SA BEZPEČNOSTI PRE ELEKTRICKÉ NÁRADIE
Upozornenie! Oboznámte sa so všetkými bezpečnostnými upozorneniami, ilustráciami a špecifikáciami, ktoré sú dodané spolu s elektrickým náradím ich nedodržiavanie môže viest' k úrazu elektrickým prúdom, požiaru alebo k vážnym zraneniam.
Zachovajte všetky upozornenia a návod pre budúce použitie.
Termín „elektrické náradie” použité v upozorneniach sa vzťahuje na všetky náradia poháňané elektrickým prúdom, či už drôtové (s káblom), alebo bezdrôtové.
Udržujte pracovisko dobre osvetlené a čisté. Neporiadok a zlé osvetlenie môžu byť príčinou nehôd.
Nepoužívajte elektrické náradia v prostredí so zvýšeným rizikom výbuchu, ktoré obsahuje horľavé kvapaliny, plyny alebo výpary. Elektrické náradia vytvárajú pri práci iskry, ktoré môžu zapáliť prach, alebo výpary.
Nedovol'te, aby deti a nepovolané osoby vstupovali na pracovisko. Strata koncentrácie môže spôsobit' stratu kontroly nad strojom.
Zástrčka elektrického kábla musí pasovat' do zásuvky. Zástrčku nesmiete upravovat' akýmkol'vek spôsobom. Nie je dovolené použivat' žiadne adapté zástrčky s uzemneným elektrickým náradím . Neupravovaná zástrčka, ktorá pasuje do zásuvky, znižuje riziko zasiahnutia elektrickým prúdom.
Vyhnite sa kontaktu s uzemnenými povrchmi ako sú rúry, radiátory a chladničky. Uzemnenie tela zvyšuje riziko úrazu elektrickým prúdom.
Nie je dovolené vystavovat' elektrické náradie kontaktu s atmosférickými zrážkami, alebo s vlhkost'ou. Voda a vlhkost',k- toré sa dostanú do vnútra elektrického náradia , zvyšujú riziko zasiahnutia elektrickým prúdom.
V prípade práce mimo uzavretých priestorov je potrebné používať predlžovacie káble určené pre prácu mimo uzavretých priestorov. Použitie náležitého predlžovacieho kábla na vonkajšiu prácu znižuje riziko zasiahnutia elektrickým prúdom.
V prípade, kedy je použitie elektrického náradia vo vlhkom prostredí nevyhnutné, tak je potrebné ako ochrana proti napájaciemu napätiu použit' zvyškové prúdové zariadenie (RCD). Použitie zariadenia RCD znižuje riziko úrazu elektrickým prúdom.
Osobná bezpečnost'
Zostaňte stále pozorný, venujte pozornosť tomu, čo robíte a počas práce s elektrickým náradím . používajte zdravý rozum. Nepoužívajte elektrické náradie , ak ste unavený, alebo pod vplyvom drog, alkoholu, alebo liekov. Dokonca aj chvíľa nepozornosti počas práce môže zapríčinit vážne úrazy.
Používajte prostriedky osobnej ochrany. Vždy si nasad'te ochranné okuliare. Používanie prostriedkov osobnej ochrany, akými sú prachové respirátory, protišmyková ochranná obuv, prilby a chrániče sluchu znižujú riziko vážnych úrazov.
Zabráňte náhodnému zapnutiu náradia. Pred pripojením, zdvihnutím, alebo prenášaním elektrického náradia k elektrickej sieti, batérii sa uistite, že je elektrický spínač je v polohe „vypnuté”. Prenášanie elektrického náradia s prstom na spínači, alebo pripájanie elektrického náradia , keď je spínač v polohe „zapnuté”, môže zapríčinit’ vážne úrazy.
Pred zapnutím elektrického náradia odstráňte všetky klůče a iné nástroje, ktoré sa použivali na jeho nastavenie. Klůč ponechaný na rotujúcich častiach náradia môže zapríčinit vážne úrazy.
Umožní to jednoduchšie ovládanie elektrického náradia v prípade neočakávaných situácií počas práce.
Používajte ochranný odev. Neobliekajte si voľný odev, nenoste bižutériu. Udržujte vlasy a odev v dostatočnej vzdiale-nosti od pohyblivých častí elektrického náradia . Voľný odev, bižutéria, alebo dlhé vlasy sa môžu zachytit’ do pohyblivých častí náradia.
Ak je zariadené prispôsobené na pripojenie odsávača prachu, alebo zásobníka na prach, tak sa uistite, či boli dobre pripojené a správne použité. Použitie odsávača prachu znižuje riziko ohrozenia zdravia spojené s prachom.
Nedovol'te, aby skúsenosti z častého používania náradia mali za následok neopatrnost' a ignorovanie bezpečnostných pravidiel. Nezodpovedná činnosť môže spôsobit' vážne zranenia v zlomku sekundy.
Počas vykonávania práce, v ktorej vložený nástroj môže príst do styku so skrytým káblom pod napätím, držte elektrické náradie pomocou izolovaných rukovátí. Vložený nástroj pri styku s káblom pod napätím môže spôsobit', že kovové prvky budú vystavené napătiu, čo môže viest k úrazu elektrickým prúdom prevádzkovateľa.
Prevádzkovanie a starostlivost' o elektrické náradie
Nepret'ažujte elektrické náradie . Používajte vhodné elektrické náradie pre vybranú činnosť. Správny výber elektrického náradia pre danú prácu zabezpečí lepšiu a bezpečnejšiu prácu.
Nepoužívajte elektrické náradie, ak nefunguje jeho siet'ový spínač. Náradie, ktoré sa nedá ovládat' pomocou siet'ového spínača, je nebezpečné a je potrebné odovzdat' ho do opravy.
Pred nastavovaním, výmenou príslušenstva, alebo uskladnením elektrického náradia, odpojte zástrčku z napájacej zásuvky a/alebo batérie, pokial' sa dá odpojit' od elektrického náradia. Takéto predbežné opatrenia zabránia náhodnému zapnutiu elektrického náradia.
Náradie uskladňujte na mieste neprístupnom pre deti, nedovoľte, aby s elektrickým náradím pracovali osoby nezaškolené pre jeho obsluhu, alebo oboznámené s návodom pre elektrické zariadenie . Elektrické náradie môže byť v rukách nezaškoleného používateľa nebezpečné.
Zabezpečte náležitú údržbu elektrického náradia a príslušenstva. Kontrolujte náradie po stránke neprispôsobení, alebo zasekávania pohyblivých častí, poškodení častí a akýchkol'vek iných podmienok, ktoré môžu mat' vplyv na fungovanie elektrického náradia . V prípade zistenia závad je potrebné ich pred použitím elektrického náradia odstránit'. Veľa nehôd býva spôsobených nesprávnou údržbou náradia .
Rezné nástroje je potrebné udržiavať čisté a naostrené. Správne udržované rezné nástroje s ostrými hranami sa tak rýchlo nezaseknú a dajú sa počas práce jednoduchšie ovládať.
Používajte elektrické náradia, príslušenstvo a nástroje atd. v súlade s týmito inštrukciami, pričom berte na vedomie druh a podmienky práce. Používanie náradia na iné práce, než na ktoré bolo navrhnuté, môže spôsobit' vytvorenie nebezpečných situácií.
Rukoväte a uchopovacie plochy udržiavajte v čistote, suché a bez oleja a tuku. Klzké rukoväte a upínacie plochy neumožňujú bezpečnú prevádzku a kontrolu náradia v nebezpečných situáciách.
Opravy
Opravy elektrického náradia zverte len k tomu oprávneným fi rmám, ktoré používajú výhradne originálne náhradné diely. Bude tak zabezpečená náležitá bezpečnosť práce elektrického náradia.
DOPLŇUJÚCE BEZPEČNOSTNÉ PREDPISY
Počas používania náradia vždy dodržujte bezpečnostné pokyny uvedené v návode na použitie ako aj ostatné predpisy BOZP.
Nie je dovolené vystavovat' náradie pôsobeniu atmosférických zrážok.
Vždy je potrebné kontrolovať, či sieťové napätie zodpovedá napätiu uvedenému na typovom štítku náradia.
Pred začatím používania je potrebné sa presvedčit, či používané nástavce nie sú poškodené. V prípade, že bude zistené ich
SK
Používané nástrčkové klůče a iné nástroje musia byt' prispôsobené prevádzke s pneumatickým náradím. Pripájané nástrčkové nástroje musia byt' v riadnom technickom stave, čisté a nepoškodené a ich rozmery musia zodpovedať rozmerom unášača. Upravovať osadenia klůčov alebo unášač je zakázané.
Pri práce je potrebné používať ochranné okuliare, odporúča sa používať rukavice a ochranný odev.
UPOZORNENIE! Montáž príslušenstva je možné uskutočňovať iba pri odpojenom napájacom napätí. Vytiahnite zástrčku kábla napájania náradia zo zásuvky!
Práca s nástrčkovými rázovým klúčmi
Pred zahájením doťahovania skrutiek alebo matíc pomocou nástrčkového klúča je potrebné ručne naskrutkovat’ skrutku alebo maticu na závit (minimálne dve otáčky).
Skontrolujte, či bol správne zvolený rozmer nástrčkového klůča zodpovedajúci povoľovanému alebo doťahovanému prvku. Zle zvolený rozmer môže mať za následok zničenie klůča ako aj matice alebo skrutky.
Dot'ahovanie a povol'ovanie
Nasad'te na unášač uťahovača príslušný nástrčkový rázový klůč (II).
Pripojte náradie ku elektrickej sieti.
Uchopte náradie oboma rukami (III).
Nasad'te nástrčkový klúč na maticu alebo hlavu skrutky.
Stlačte spínač a držte ho stlačený v polohe zodpovedajúcej požadovanému smeru otáčania (IV).
Pri dot'ahovaní stlačte spínač a podržte ho stlačený v polohe F, pri povoľovaní v polohe R.
Pri doťahovaní po dosiahnutí maximálneho krútiaceho momentu sa aktivuje poistná spojka proti preťaženiu a pohon unášača sa odpojí. Vtedy je potrebné spínač uvoľniť a počkat’, kým sa motor úplne nezastaví.
Pri povol'ovaní je potrebné preverit', či moment, ktorým bola matica dotiahnutá, neprekračuje maximálny krútiaci moment ut'ahovača. Aj v takomto prípade sa aktivuje poistná spojka proti preťaženiu a povolenie matice nebude možné.
Po odskrutkovaní je potrebné spínač náradia uvoľnit' a počkat', kým sa motor úplne nezastaví.
Deklarovaná celková hodnota vibrácií bola zmeraná pomocou štandardnej meracej metódy a môže sa použit' na porovnanie jedného náradia s druhým. Deklarovanú celkovú hodnotu vibrácií je možné použit' pre východiskové posúdenie expozície.
Pozor! Emisia vibrácií počas práce s náradím sa môže líšit' od deklarovanej hodnoty v závislosti od spôsobu použitia náradia.
Pozor! Je potrebné stanovit bezpečnostné opatrenia, ktoré majú chránit obsluhu a ktoré vychádzajú z posúdenia rizika v reálnych podmienkach používania (pri tom je potrebné uvažovať so všetkými etapami pracovného cyklu, ako napríklad s časom, kedy je náradie vypnuté alebo pracuje na vol'nobeh, tak aj s časom aktivácie).
ÚDRŽBA I PREHLIADKY
POZOR! Všetké činnosti svazané z; výmenou príslušenstva, regulaciu apod, je potreba realizovať pri vypnutým napätiu napájenia náradí, preto pred zahajeniem techto činnosti je potreba odpojit' zástrčku od elektrické sietí. Po ukončení prace je treba skontrolovať technický stav elektonáradí prehlídkou i hodnocením: stojanu i rukojetí, elektrického vodiče vrátane zastrčky a ohybání, pôsobení elektrického spínača, prôchodnosti ventilačních štrbin, iskrenie kartáčov, hlasitosti ložisek a převodovek, uvádzania do pohybu a rovnomernosti prace. Počas záručného obdobia použivateľ nesmi demontovať elektronáradí, ani meniť provozné jednotky alebo súčiasti, pretože môže stratit' narok na záruku. Všetké nespravnosti zjištené počas prehliadky, alebo provozovánia, su signalem pre provedení opravy v záručném servisu. Po ukončení prace, stojan, ventilačné šterbiny, prepínače, dodatečnou rukovát' a ochrany je treba očistiť, napríklad prúdem vzduchu (o tlaku maximum 0,3 MPa), štetcem alebo suchou handrou bez použití chemických prostredkov a čisticích tekutin. Náradí a rukovát' očistiť suchou čistou handrou.
Náhradné diely
Podrobný zoznam náhradných dielov výrobku nájdete v záložke „Na stiahnutie“ v karte výrobku, na internetových stránkach TOYA SA: www.toya.pl.
