| Tipo di prodotto | Avvitatore a percussione (chiave a percussione) |
| Marca | Yato |
| Modello | YT82021 |
| Numero di catalogo | YT-82021 |
| Tensione nominale | 230 V~ |
| Frequenza nominale | 50 Hz |
| Potenza nominale | 1020 W |
| Velocità di rotazione | 2600 min⁻¹ |
| Coppia massima | 600 Nm |
| Frequenza dei colpi | 2700 min⁻¹ |
| Dimensioni del quadrato di trascinamento | 1/2" (12,5 mm) |
| Classe di protezione elettrica | II (doppio isolamento) |
| Grado di protezione IP | IP20 |
| Peso | 3,7 kg |
| Livello di pressione acustica (LpA) | 100 dB(A) ± 3 dB |
| Livello di potenza acustica (LwA) | 111 dB(A) ± 3 dB |
| Vibrazioni (avvitamento a percussione max) | 18,9 m/s² ± 1,5 m/s² |
| Alimentazione | Settore (cavo con spina) |
| Accessori forniti | Bussole |
| Uso previsto | Domestico (avvitatura/svitaggio di dadi e viti) |
| Simboli di sicurezza | Utilizzo di occhiali, protezione uditiva, guanti, doppio isolamento, raccolta differenziata RAEE |
| Manutenzione e pulizia | Scollegare prima della manutenzione; pulire con aria compressa (≤0,3 MPa), spazzola o panno asciutto; non usare prodotti chimici |
| Pezzi di ricambio e riparabilità | Elenco disponibile su www.toya.pl; riparazione da parte di un centro assistenza autorizzato con pezzi originali |
Domande frequenti - YT82021 Yato
Domande degli utenti su YT82021 Yato
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Avvitatore in formato PDF gratuitamente! Trova il tuo manuale YT82021 - Yato e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. YT82021 del marchio Yato.
MANUALE UTENTE YT82021 Yato
Année de fabrication: Anno di produzione: Bouwjaar:
'Ετος παραγωγής:
- corpo
- manico
- brida
- inseritore
- chiave a tubo
- cavo di alimentazione con spina
NL
Leggere il manuale d'uso
Lees de instructies
Utilizzare gli occhiali di protezione
Utilizzare i dispositivi di protezione dell'udito
Utilizzare i guanti di protezione
Tensione e frequenza nominale
Nominale spanning en frequentie
Velocità di rotazione nominale
Seconda classe di sicurezza elettrica
Simbolo della raccolta selezionata dei prodotti elettrici ed elettronici fuori uso. I dispositivi elettrici fuori uso sono rifiuti riciclabili - non vanno buttati in contenitori per rifiuti domestici, in quanto contengono sostanze pericolose per la salute e l'ambiente! Agite attivamente a favore della gestione economica delle risorse naturali e a favore della protezione dell'ambiente, consegnando gli utensili fuori uso ai centri di raccolta. Per ridurre la quantità dei rifiuti buttati, è necessario che siano riusati, riciclati o recuperati in qualsiasi modo.
BESCHERMING VAN HET MILIEU

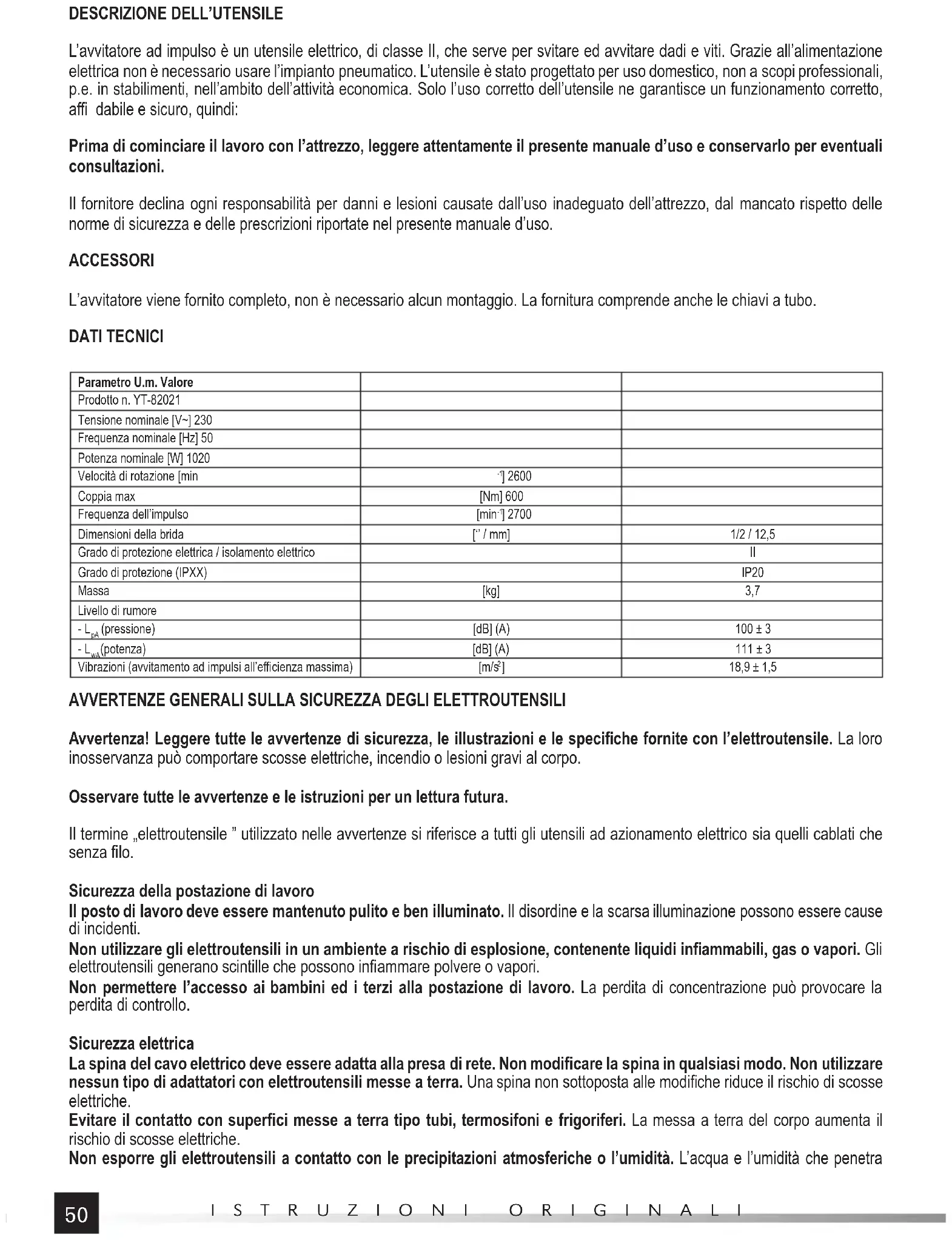

DESCRIZIONE DELL'UTENSILE
L'avvitatore ad impulso è un utensile elettrico, di classe II, che serve per svitare ed avvitare dadi e viti. Grazie all'alimentazione elettrica non è necessario usare l'impianto pneumatico. L'utensile è stato progettato per uso domestico, non a scopi professionali, p.e. in stabilimenti, nell'ambito dell'attività economica. Solo l'uso corretto dell'utensile ne garantisce un funzionamento corretto, affi dabile e sicuro, quindi:
Prima di cominciare il lavoro con l'attrezzo, leggere attentamente il presente manuale d'uso e conservarlo per eventuali consultazioni.
Il fornitore declina ogni responsabilità per danni e lesioni causate dall'uso inadeguato dell'attrezzo, dal mancato rispetto delle norme di sicurezza e delle prescrizioni riportate nel presente manuale d'uso.
ACCESSORI
L'avvitatore viene fornito completo, non è necessario alcun montaggio. La fornitura comprende anche le chiavi a tubo.
DATI TECNICI
| Parametro U.m. Valore | ||
| Prodotto n. YT-82021 | ||
| Tensione nominale [V~] 230 | ||
| Frequenza nominale [Hz] 50 | ||
| Potenza nominale [W] 1020 | ||
| Velocità di rotazione [min | ^- ] 2600 | |
| Coppia max | [Nm] 600 | |
| Frequenza dell'impulso | [min~] 2700 | |
| Dimensioni della brida | [" / mm] | 1/2 / 12,5 |
| Grado di protezione elettrica / isolamento elettrico | II | |
| Grado di protezione (IPXX) | IP20 | |
| Massa | [kg] | 3,7 |
| Livello di rumore | ||
| - L_pA (pressione) | [dB] (A) | 100 ± 3 |
| - L_wA (potenza) | [dB] (A) | 111 ± 3 |
| Vibrazioni (avvitamento ad impulsi all'efficienza massima) | [m/s2] | 18,9 ± 1,5 |
AVVERTENZE GENERALI SULLA SICUREZZA DEGLI ELETTROUTENSILI
Avvertenza! Leggere tutte le avvertenze di sicurezza, le illustrazioni e le specifiche fornite con l'elettroutensile. La loro inosservanza può comportare scosse elettriche, incendio o lesioni gravi al corpo.
Osservare tutte le avvertenze e le istruzioni per un lettura futura.
Il termine „elettroutensile” utilizzato nelle avvertenze si riferisce a tutti gli utensili ad azionamento elettrico sia quelli cablati che senza filo.
Sicurezza della postazione di lavoro
Il posto di lavoro deve essere mantenuto pulito e ben illuminato. Il disordine e la scarsa illuminazione possono essere cause di incidenti.
Non utilizzare gli elettroutensili in un ambiente a rischio di esplosione, contenente liquidi infiammabili, gas o vapori. Gli elettroutensili generano scintille che possono infiammare polvere o vapori.
Non permettere l'accesso ai bambini ed i terzi alla postazione di lavoro. La perdita di concentrazione può provocare la perdita di controllo.
Sicurezza elettrica
La spina del cavo elettrico deve essere adatta alla presa di rete. Non modificare la spina in qualsiasi modo. Non utilizzare nessun tipo di adattatori con elettroutensili messe a terra. Una spina non sottoposta alle modifiche riduce il rischio di scosse elettriche.
Evitare il contatto con superfici messe a terra tipo tubi, termosifoni e frigoriferi. La messa a terra del corpo aumenta il rischio di scosse elettriche.
Non esporre gli elettroutensili a contatto con le precipitazioni atmosferiche o l'umidità. L'acqua e l'umidità che penetra
all'interno dell'elettroutensile aumenta il rischio di scosse elettriche.
Non sovraccaricare il cavo di alimentazione. Non utilizzare il cavo di alimentazione per portare, collegare e scollegare la spina dalla presa di rete. Evitare il contatto del cavo di alimentazione con il calore, olio, spigoli vivi e parti in movimento. I danneggiamenti al cavo di alimentazione o il suo attorcigliamento aumentano il rischio di scosse elettriche.
Lavorando fuori dagli spazi chiusi, è necessario utilizzare le prolunghe adatte all'utilizzo fuori degli spazi chiusi. L'uso di una prolunga adatta all'uso esterno riduce il rischio di scosse elettriche.
Se è inevitabile l'uso di un elettroutensile o di in un ambiente umido, utilizzare un dispositivo di protezione da correnti di guasto (RCD) come protezione dall'alimentazione. L'uso di un RCD riduce il rischio di scosse elettriche.
Sicurezza personale
Restare attenti, prestare attenzione a ciò che si sta facendo e usare il buon senso quando si utilizza l'elettroutensile. Non utilizzare l'elettroutensile quando si è stanchi o sotto l'effetto di droghe, alcool o farmaci. Anche un momento di disattenzione sul posto di lavoro può causare gravi lesioni personali
Usare i dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. L'uso di dispositivi di protezione individuale come maschere antipolvere, calzature di sicurezza antiscivolo, caschi e dispositivi di protezione dell'udito riduce il rischio di gravi lesioni personali.
Evitare l'avviamento accidentale. Assicurarsi che l'interruttore elettrico sia in posizione "disinserito" prima di collegare l'alimentazione e o la batteria, sollevare o spostare l'apparecchiatura. Spostando l'utensile la macchina con il dito sull'interruttore o accendendo l'utensile la quando l'interruttore è in posizione „on” si possono causare lesioni gravi.
Prima di accendere l'elettroutensile rimuovere tutte le chiavi e gli altri utensili utilizzati per regolare l'elettroutensile stesso. Una chiave lasciata sulle parti rotanti dell'utensile può causare lesioni gravi.
Non sporgetevi troppo e non appoggiatevi troppo. Mantenere sempre una buona postura e un buon equilibrio. In questo modo sarà più facile controllare l'elettroutensile in caso di situazioni operative impreviste.
Vestire correttamente. Non indossare gioielli e abbigliamento largo. Tenere i capelli e gli indumenti lontani dalle parti in movimento dell'elettroutensile Gli indumenti larghi, i gioielli o i capelli lunghi possono rimanere impigliati nelle parti in movimento.
Se l'apparecchiatura è progettata per essere collegata a un sistema di aspirazione o raccolta polvere, assicurarsi che sia collegata e utilizzata correttamente. L'uso dell'aspirazione della polvere riduce il rischio di pericoli legati alla polvere.
Non lasciare che l'esperienza acquisita con l'uso frequente dell'utensile provochi disattenzione e disprezzo per la sicurezza. Un funzionamento spensierato può causare gravi lesioni in un secondo.
Afferrare l'attrezzo dalle impugnature isolate quando si eseguono lavori durante i quali e' possibile che l'utensile entri in contatto con cavi elettrici nascosti. Il contatto con il cavo sotto tensione puo' mettere sotto tensione anche i componenti metallici dell'elettroutensile e causare così' una scossa elettrica.
Uso e cura dell'elettroutensile e della Non sovraccaricare l'elettroutensile
Utilizzare l'apparecchiatura macchina più adatta alla propria applicazione. L'elettrousile o la giusti garantiscono un funzionamento migliore e più sicuro quando vengono utilizzati per il carico progettato.
Non utilizzare l'apparecchiatura se l'interruttore di alimentazione non lo accende e lo spegne. Lo strumento che non può essere controllato con l'interruttore è pericoloso e deve essere trasmesso alla riparazione.
Scollegare la spina dalla presa di corrente e o la batteria se è staccabile dall'utensile prima di regolare, sostituire gli accessori o riporre l'utensile. Tali misure preventive eviteranno l'accensione accidentale dell'elettroutensile.
Tenere l'utensile fuori dalla portata dei bambini, evitare che persone che non hanno familiarità con l'apparecchio o con queste istruzioni per l'uso lo facciano. Gli elettroutensili sono pericolosi nelle mani di utenti non addestrati.
Manutenzione di elettroutensili e accessori. Controllare che l'elettroutensile non presenti disallineamenti o inceppamenti delle parti mobili, danni alle parti o qualsiasi altra condizione che possa influire sul funzionamento dell'elettroutensile I danni devono essere riparati prima dell'uso dell'elettroutensile. Molti incidenti sono causati da utensili macchine sottoposti a manutenzione impropria.
Gli utensili taglienti devono essere tenuti puliti e affilati. Gli utensili da taglio con spigoli vivi sottoposti a corretta manutenzione sono meno soggetti a inceppamenti e più facili da controllare durante il funzionamento.
Utilizzare elettroutensili, accessori e inserire utensili, ecc. in base alle presenti istruzioni, tenendo conto del tipo di lavoro e delle condizioni di funzionamento. L'uso di utensili per lavori diversi da quelli specificati può provocare situazioni di pericolo.
Mantenere le impugnature e le superfici di presa asciutte, pulite e prive di oli e grassi. Le impugnature scivolose e le superfi ci di presa non consentono un funzionamento e un monitoraggio sicuri dell'utensile in situazioni pericolose.
Riparazioni
Riparare l'elettroutensile solo presso le officine autorizzate, utilizzando solo ricambi originali. In tal modo verrà garantita la sicurezza di lavoro con l'elettroutensile.
PRESCRIZIONI DI SICUREZZA SUPPLEMENTARI
Durante l'uso del dispositivo, occorre rispettare sempre le norme di sicurezza riportate nel manuale d'uso nonché le norme di sicurezza ed igiene nel lavoro.
Proteggere il dispositivo dalle precipitazioni atmosferiche.
Assicurarsi che la tensione di alimentazione corrisponda alla tensione riportata sulla targhetta del dispositivo.
Prima dell'uso occorre assicurarsi che le boccole non siano danneggiate. Qualora le boccole fossero danneggiate, occorre sostituirle con quelle nuove non danneggiate.
Le chiavi a tubo e tutti gli altri accessori devono essere idonei ad essere utilizzati insieme ai dispositivi pneumatici. Gli attrezzi da montare devono essere funzionanti, puliti e senza difetti, le loro dimensioni devono corrispondere alle dimensioni della brida. È vietato modifi care il mandrino o la brida.
Durante il lavoro indossare gli occhiali, i guanti e gli indumenti di protezione.
Durante il lavoro l'avvitatore deve essere tenuto in ambedue le mani.
USO DELL'AVVITATORE
ATTENZIONE! Il montaggio degli attrezzi deve essere eseguito solo con il cavo di alimentazione scollegato. Scollegare la spina dalla presa!
Uso delle chiavi a tubo ad impulso
Prima di avvitare la vite o il dado con la chiave a tubo, avvitare manualmente la vite o il dado nel filletto (per almeno due giri).
Assicurarsi che la misura della chiave a tubo corrisponda alla misura dell'elemento da avvitare o svitare. La mancata corrispondenza tra la misura della chiave e quella degli elementi da avvitare o svitare può danneggiare sia la chiave che i dadi e le viti.
Avvitamento e svitamento
Fissare alla brida un'adeguata chiave a tubo ad impulso. (II)
Collegare il dispositivo alla rete di alimentazione.
Prendere il dispositivo con ambedue le mani. (III)
Tirare la chiave a tubo sul dado o sulla testa della vite.
Premere e tenere premuto l'inseritore in posizione corrispondente alla direzione dei giri desiderata. (IV)
In caso di avvitamento premere e tenere premuto l'inseritore in posizione F, in caso di svitamento - in posizione R.
In caso di avvitamento, una volta raggiunta la coppia massima, si inserisce il giunto limitatore e quindi viene scollegata la trasmissione dalla brida. Rilasciare l'inseritore ed aspettare che si fermino i giri del motore.
In caso di svitamento, assicurarsi se la coppia di serraggio generata sul dado avvitato non sia superiore alla coppia massima della chiave. Anche in tal caso si inserisce il giunto limitatore e non sarà possibile svitare il dado. Una volta svitato il dado, rilasciare l'inseritore ed aspettare che si fermino i giri del motore.
Una volta fi nito il lavoro, scollegare il dispositivo dalla rete di alimentazione ed eseguirne la manutenzione.
Informazioni aggiuntive
Durante il lavoro non esercitare pressione eccessiva sul materiale trattato e non
Il valore totale dichiarato delle vibrazioni è stato misurato con un metodo standard e può essere utilizzato per confrontare diversi strumenti.
Il valore totale dichiarato delle vibrazioni può essere utilizzato alla valutazione preliminare dell'esposizione.
Attenzione! L'emissione di vibrazioni durante il lavoro con l'utensile può differire dal valore dichiarato, a seconda di come viene utilizzato l'utensile.
Attenzione! È necessario determinare le misure di sicurezza per proteggere l'operatore, che sono basate sulla valutazione dell'esposizione in condizioni reali di funzionamento (comprese tutte le fasi del ciclo di lavoro, ad esempio quando l'utensile è spento o inattivo, nonché quando l'utensile È acceso).
MANUTENZIONE E REVISIONI
ATTENZIONE! Prima di eseguire i lavori di regolazione, riparazione o manutenzione, scollegare la spina dalla presa di corrente. Una volta finito il lavoro controllare lo stato tecnico del dispositivo elettrico attraverso l'esame visivo e la valutazione dei seguenti elementi: corpo e manico, cavo di alimentazione con spina e pressacavo, funzionamento dell'inseritore, eventuali tamponamenti nella sfinestratura del motore, scintillazione sulle spazzole, livello di rumore dei cuscinetti e del cambio, avviamento e regolarità del funzionamento. Durante il periodo di garanzia l'utente non può smontare dispositivi elettrici, sostituire sottogruppi o componenti, sotto pena della perdita dei diritti a garanzia. Ogni malfunzionamento verificatosi durante l'esame o durante il lavoro, deve essere riparato presso un centro di assistenza tecnica. Una volta finito il lavoro, pulire il corpo, la sfinestratura del motore, i commutatori, il manico supplementare e i ripari, p.e. con il flusso d'aria (a pressione non superiore a 0,3 MPa), con un pennello o un panno morbido secco, senza usare mezzi chimici o detersivi. Gli attrezzi e i mandrini vanno puliti con un panno pulito e secco.
Parti di ricambio
Un elenco dettagliato delle parti di ricambio dei prodotti è disponibile nella sezione “Scaricabili”, nella scheda tecnica del prodotto, sui siti web di TOYA SA: www.toya.pl
