YT82021 - Wkrętarka Yato - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia YT82021 Yato w formacie PDF.
| Typ produktu | Wkrętarka udarowa (klucz udarowy) |
| Marka | Yato |
| Model | YT82021 |
| Numer katalogowy | YT-82021 |
| Napięcie znamionowe | 230 V~ |
| Częstotliwość znamionowa | 50 Hz |
| Moc znamionowa | 1020 W |
| Prędkość obrotowa | 2600 min⁻¹ |
| Maksymalny moment obrotowy | 600 Nm |
| Częstotliwość udarów | 2700 min⁻¹ |
| Wymiary napędu (kwadrat napędowy) | 1/2" (12,5 mm) |
| Klasa ochronności elektrycznej | II (podwójna izolacja) |
| Stopień ochrony (IP) | IP20 |
| Waga | 3,7 kg |
| Poziom ciśnienia akustycznego (LpA) | 100 dB(A) ± 3 dB |
| Poziom mocy akustycznej (LwA) | 111 dB(A) ± 3 dB |
| Drgania (maksymalne wkręcanie udarowe) | 18,9 m/s² ± 1,5 m/s² |
| Zasilanie | Sieciowe (przewód z wtyczką) |
| Wyposażenie w zestawie | Klucze nasadowe |
| Przeznaczenie | Domowe (wkręcanie/wykręcanie nakrętek i śrub) |
| Symbole bezpieczeństwa | Okulary ochronne, ochrona słuchu, rękawice, podwójna izolacja, selektywna zbiórka ZSEE |
| Konserwacja i czyszczenie | Odłączyć przed konserwacją; czyścić sprężonym powietrzem (≤0,3 MPa), szczotką lub suchą szmatką; nie używać środków chemicznych |
| Części zamienne i naprawialność | Lista dostępna na www.toya.pl; naprawa przez autoryzowany serwis z oryginalnymi częściami |
Często zadawane pytania - YT82021 Yato
Pytania użytkowników dotyczące YT82021 Yato
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Wkrętarka w formacie PDF za darmo! Znajdź swoją instrukcję YT82021 - Yato i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. YT82021 marki Yato.
INSTRUKCJA OBSŁUGI YT82021 Yato
Rok produkcji: Production year: Produktionsjahr:
TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska
PL GB
- obudowa
- rękojeść
- zabierak
- włącznik sieciowy
- klucz nasadowy
-
kabel zasilający z wtyczką
-
case
- handle
- collector
- switch
- socket wrench
- mains cord with a plug
D
- Gehäuse
- Griff
- Mitnehmer
- Netzschalter
- Steckschlüssel
-
Stromversorgungskabel mit Stecker
-
корпус
2.рукоятка - поводок
- сетевой выключатель
- торцовый ключ
- провод питания со штепселем
UA
Przeczytać instrukcję
Używaj gogle ochronne
Używać ochrony słuchu
Stosować rękawice ochronne
Napiecie i częstotliwość znamionowa
Znamionowa prędkość obrotowa
Nominal rotation
Maksymalny moment obrotowy
Maximum torque
Max. Drehmoment
Druga klasa bezpieczeństwa elektrycznego
Symbol wskazujący na selektywne zbieranie zużytego sprzętu elektrycznego i elektronicznego. Zużyte urządzenia elektryczne są surowcami wtórnymi - nie wolno wyrzucać ich do pojemników na odpady domowe, ponieważ zawierają substancje niebezpieczne dla zdrowia ludzkiego i środowiska! Prosimy o aktywną pomoc w oszczędnym gospodarowaniu zasobami naturalnymi i ochronie środowiska naturalnego przez przekazanie zużytego urządzenia do punktu składowania zużytych urządzeń elektrycznych. Aby ograniczyć ilość usuwanych odpadów konieczne jest ich ponowne użycie, recykling lub odzysk w innej formie.
ENVIRONMENTAL PROTECTION

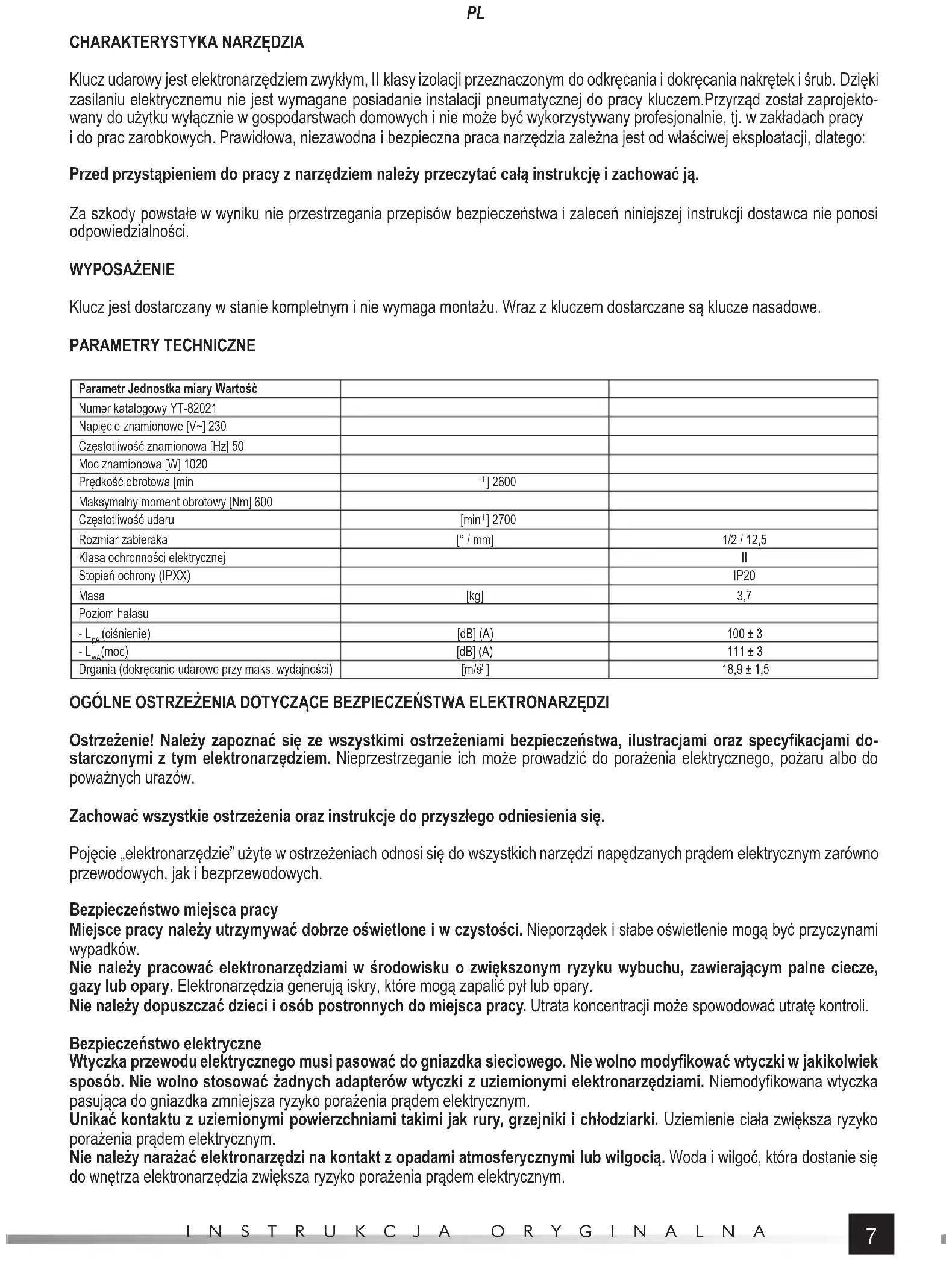

Klucz udarowy jest elektronarzędziem zwykłym, II klasy izolacji przeznaczonym do odkręcania i dokręcania nakrętek i śrub. Dzięki zasilaniu elektrycznemu nie jest wymagane posiadanie instalacji pneumatycznej do pracy kluczem. Przyrząd został zaprojektowany do użytku wyłącznie w gospodarstwach domowych i nie może być wykorzystywany profesjonalnie, tj. w zakładach pracy i do prac zarobkowych. Prawidłowa, niezawodna i bezpieczna praca narzędzia zależna jest od właściwej eksploatacji, dlatego:
Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.
Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.
WYPOSAŻENIE
Klucz jest dostarczany w stanie kompletnym i nie wymaga montażu. Wraz z kluczem dostarczane są klucze nasadowe.
PARAMETRY TECHNICZNE
| Parametr Jednostka miary Wartość | ||
| Numer katalogowy YT-82021 | ||
| Napięcie znamionowe [V~] 230 | ||
| Częstotliwość znamionowa [Hz] 50 | ||
| Moc znamionowa [W] 1020 | ||
| Prędkość obrotowa [min] | ^-1 2600 | |
| Maksymalny moment obrotowy [Nm] 600 | ||
| Częstotliwość udaru | [min ^-1 ] 2700 | |
| Rozmiar zabieraka | [“ / mm] | 1/2 / 12,5 |
| Klasa ochronności elektrycznej | II | |
| Stopień ochrony (IPXX) | IP20 | |
| Masa | [kg] | 3,7 |
| Poziom hałasu | ||
| - L_pA (ciśnienie) | [dB] (A) | 100 ± 3 |
| - L_wA (moc) | [dB] (A) | 111 ± 3 |
| Drgania (dokręcanie udarowe przy maks. wydajności) | [m/s ^2 ] | 18,9 ± 1,5 |
OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI
Ostrzeżenie! Należy zapoznać się ze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyfikacjami dostarczonymi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do poważnych urazów.
Zachować wszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się.
Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych, jak i bezprzewodowych.
Bezpieczeństwo miejsca pracy
Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami wypadków.
Nie należy pracować elektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Elektronarzędzia generują iskry, które mogą zapalić pył lub opary.
Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli.
Bezpieczeństwo elektryczne
Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyfikować wtyczki w jakikolwiek sposób. Nie wolno stosować żadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyfikowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym.
Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.
Nie należy narażać elektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.
PL
Nie przeciązać kabla zasilającego. Nie używać kabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi części mi. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym.
W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym.
W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.
Bezpieczeństwo osobiste
Pozostań czujny, zwracaj uwagę na to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie używaj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych urazów osobistych.
Używaj środków ochrony osobistej. Zawsze zakładaj ochronę wzroku. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych urazów osobistych.
Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłączeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych urazów.
Przed włączeniem elektronarzędzia usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych urazów.
Nie sięgaj i nie wychylaj się zbyt daleko. Utrzymuj odpowiednią postawę oraz równowagę przez cały czas. Pozwoli to na łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy.
Ubieraj się odpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzież z dala od ruchomych części elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.
Jeżeli urządzenia są przystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeń związanych z pyłami.
Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskę i ignorowanie zasad bezpieczeństwa. Beztroskie działanie może spowodować poważne urazy w ułamku sekundy.
Trzymać elektronarzędzie za izolowane chwyty, podczas wykonywania działań gdzie element złączny może wejść w kontakt z ukrytym przewodem lub kablem zasilającym. Element złączny mający kontakt z przewodem pod napięciem może sprawić, że metalowe części elektronarzędzia znajdują się pod napięciem i mogą spowodować porażenie elektryczne operatora.
Użytkowanie i troska o elektronarzędzie
Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe elektronarzędzie zapewni lepszą i bezpieczniejszą pracę jeżeli zostanie użyte do zaprojektowanego obciążenia.
Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy.
Odłącz wtyczkę od gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwolą na uniknięcie przypadkowego włączenia elektronarzędzia.
Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub tych instrukcji posługiwać się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.
Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowań lub zacięć ruchomych części, uszkodzeń części oraz jakichkolwiek innych warunków, które mogą wpłynąć na działanie elektronarzędzia. Uszkodzenia należy naprawić przed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia.
Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami jest mniej skłonne do zakleszczania i jest łatwiej kontrolować je podczas pracy.
Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane, może spowodować powstanie niebezpiecznej sytuacji.
Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Słiskie rękojeści i powierzchnie do chwytania nie pozwalają na bezpieczną obsługę oraz kontrolowanie narzędzia w niebezpiecznych sytuacjach.
Naprawy
Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.
DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA
W czasie użytkowania narzędzia, przestrzegać zawsze załączonych w instrukcji obsługi bezpieczeństwa, jak również innych
PL
instrukcji BHP.
Narzędzia nie wolno wystawiać na wpływ opadów atmosferycznych.
Należy zawsze sprawdzać, czy istniejące napięcie zasilania odpowiada napięciu podanemu na tabliczce znamionowej narzędzia.
Przed rozpoczęciem użytkowania należy upewnić się, że stosowane nasadki nie są uszkodzone. W przypadku zaobserwowania uszkodzeń należy wymienić nasadki na nowe pozbawione uszkodzeń.
Stosowane klucze nasadowe i inne narzędzia wstawiane muszą być przystosowane do pracy z narzędziami pneumatycznymi.
Dołączane narzędzia wstawiane muszą być sprawne, czyste i nieuszkodzone, a ich rozmiar dostosowany do rozmiarów zabieraka. Zabronione jest przerabianie gniazd kluczy lub zabieraka.
Podczas pracy należy stosować okulary ochronne, zaleca się stosować rękawice i ubiór ochronny.
Podczas pracy klucz zawsze trzymać oburącz.
OBSŁUGA KLUCZA
UWAGA! Montaż wyposażenia może być dokonywany tylko przy odłączonym napięciu zasilającym. Wyciągnąć wtyczkę przewodu narzędzia z gniazda zasilającego!
Praca z udarowymi kluczami nasadowymi
Przed rozpoczęciem wkręcania śruby lub nakrętki kluczem nasadowym, ręcznie nakręcić śrubę lub nakrętkę na gwint (przynajmniej dwa obroty).
Upewnić się, że został dobrze dobrany rozmiar klucza nasadowego względem odkręcanego lub dokręcanego elementu. Złe dobranie rozmiarów może skutkować zniszczeniem zarówno klucza jak i nakrętki lub śruby.
Dokręcanie i odkręcanie
Zainstalować na zabieraku odpowiedni udarowy klucz nasadowy. (II)
Podłączyć narzędzie do zasilania.
Chwycić narzędzie oburącz. (III)
Klucz nasadowy nasunąć na nakrętkę lub łeb śruby.
Nacisnąć włącznik i przytrzymać go w pozycji odpowiadającej pożądanemu kierunkowi obrotów. (IV)
W przypadku dokręcania nacisnąć i przytrzymać włącznik w pozycji F, natomiast w przypadku odkręcania w pozycji R.
W przypadku dokręcania, po osiągnięciu maksymalnego momentu obrotowego, zadziała sprzęgło przeciążeniowe i zostanie odłączony napęd zabieraka. Należy wtedy puścić włącznik i odczekać do całkowitego ustania obrotów silnika.
W przypadku odkręcania, należy sprawdzić czy moment, z jakim została dokręcona nakrętka nie przekracza maksymalnego momentu obrotowego klucza. W takim przypadku także zadziała sprzęgło przeciążeniowe i może nie być możliwe odkręcenie nakrętki.
Po odkręceniu należy zwolnić nacisk na włącznik urządzenia i odczekać do całkowitego ustania obrotów silnika.
Po skończonej pracy odłączyć narzędzie od zasilania i przystąpić do konserwacji.
Uwagi dodatkowe
Deklarowana, całkowita wartość drgań została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana, całkowita wartość drgań może zostać użyta we wstępnej ocenie ekspozycji.
Uwaga! Emisja drgań podczas pracy narzędziem może się różnić od zadeklarowanej wartości, w zależności od sposobu użycia narzędzia. Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).
KONSERWACJA I PRZEGLĄDY
UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji wyciągnij wtyczkę narzędzia z gniazdka sieci elektrycznej. Po zakończonej pracy należy sprawdzić stan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę: korpusu i rękojeści, przewodu elektrycznego z wtyczką i odgiętką, działania włącznika elektrycznego, drożności szczelin wentylacyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik nie może domontować elektronarzędzi, ani wymieniać żadnych podzespołów lub części składowych, gdyż powoduje to utratę praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie, lub w czasie pracy, są sygnałem do przeprowadzenia naprawy w punkcie serwisowym. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatkową i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą czystą szmatą.
Części zamienne
Szczegółowy wykaz części zamiennych produktu znajduje się w dziale „Do pobrania”, w karcie produktu, na stronach internetowych TOYA SA: www.toya.pl.
PROPERTIES OF THE TOOL
ul. Sołtysowicka 13 - 15
51 - 168 Wrocław
tel.: 071 32 46 200
fax: 071 32 46 373
e-mail: biuro@yato.pl
ODDZIAŁ WARSZAWSKI
Teren ProLogis Park Nadarzyn
al. Kasztanowa 160
05 - 831 Młochów k. Nadarzyna
tel.: 022 73 82 800
fax: 022 73 82 828
TOYA ROMANIA SA
Soseaua Odai 109-123
Sector 1, Bucuresti
www.yato.ro
offi ce@yato.ro
tel: 031 710 8692
fax 0317104008
DEKLARACJA ZGODNOŚCI
0119/YT-82021/EC/2019
Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:
Elektryczny klucz udarowy 230 V\~; 50 Hz; 1020 W; 2600 min ^-1 ; 12,5 mm; nr kat. YT-82021
do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:
EN 62841-1:2015
EN 62841-2-2:2014
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
i spełniają wymagania dyrektyw:
2006/42/WE Maszyny i urządzenia bezpieczeństwa
2014/30/EU Kompatybilność elektromagnetyczna
2011/65/EU Substancje niebezpieczne w sprzęcie elektrycznym
Numer seryjny: dotyczy wszystkich numerów seryjnych urządzeń wymienionych w deklaracji
Dwie ostatnie cyfry roku, w którym wprowadzono oznaczenie CE: 19
Rok budowy / produkcji: 2019
Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej:
Tomasz Zych
TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska
Wrocław, 2019.01.02
(miejsce i data wystawienia)

