A használt elektromos és elektronikus eszközök szelektív gyűjtésére vonatkozó jelzés: A használt elektromos berendezések újrafelhasználható nyersanyagok – nem szabad őket a háztartási hulladékokkal kidobni, mivel az emberi egészségre és a környezetre veszélyes anyagokat tartalmaznak! Kérjük, hogy aktívan segítse a természeti források- kal való aktív gazdálkodást az elhasznált berendezéseknek a tönkrement elektromos berendezéseket gyűjtő pontra történő beszállításával. Ahhoz, hogy a megsemmisíten- dő hulladékok mennyiségének csökkentése érdekében szükséges a berendezések ismételt vagy újra felhasználása, illetve azoknak más formában történő visszanyerése. PROTEJAREA MEDIULUI Simbolul adunării selective a utilajelor electrice şi electronice. Utilajele electrice uzate sunt materie primă repetată – este interzisă aruncarea lor la gunoi, deoarece conţin substanţe dăunătoare sănătăţii omeneşti cât dăunătoare mediului! Vă rugăm deci să aveţi o atitudine activă în ceace priveşte gospodărirea economică a resurselor naturale şi protejarea mediului natural prin predarea utilajului uzat la punctul care se ocupă de asemenea utilaje electrice uzate. Pentru a limita cantităţile deşeurilor eliminate este necesară întrebuinţatrea lor din nou , prin recyklind sau recuperarea în altă formă.

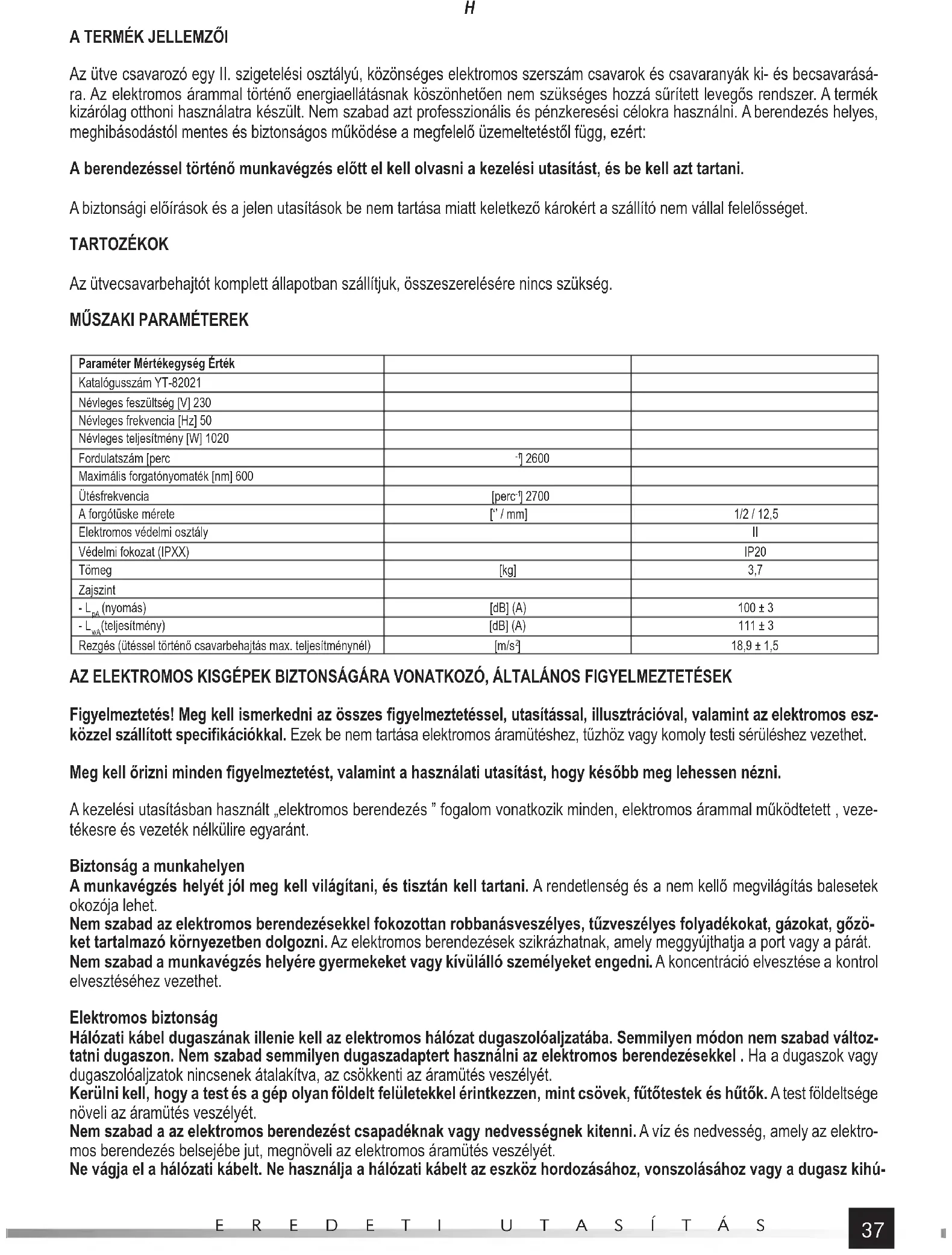

Az ütve csavarozó egy II. szigetelési osztályú, közönséges elektromos szerszám csavarok és csavaranyák ki- és becsavarásá- ra. Az elektromos árammal történő energiaellátásnak köszönhetően nem szükséges hozzá sűrített levegős rendszer. A termék kizárólag otthoni használatra készült. Nem szabad azt professzionális és pénzkeresési célokra használni. A berendezés helyes, meghibásodástól mentes és biztonságos működése a megfelelő üzemeltetéstől függ, ezért: A berendezéssel történő munkavégzés előtt el kell olvasni a kezelési utasítást, és be kell azt tartani. A biztonsági előírások és a jelen utasítások be nem tartása miatt keletkező károkért a szállító nem vállal felelősséget. TARTOZÉKOK Az ütvecsavarbehajtót komplett állapotban szállítjuk, összeszerelésére nincs szükség.

Paraméter Mértékegység Érték Katalógusszám YT-82021 Névleges feszültség [V] 230 Névleges frekvencia [Hz] 50 Névleges teljesítmény [W] 1020 Fordulatszám [perc

] 2600 Maximális forgatónyomaték [nm] 600 Ütésfrekvencia [perc

] 2700 A forgótüske mérete [‘’ / mm] 1/2 / 12,5 Elektromos védelmi osztály II Védelmi fokozat (IPXX) IP20 Tömeg [kg] 3,7 Zajszint - L

(nyomás) [dB] (A) 100 ± 3 - L

(teljesítmény) [dB] (A) 111 ± 3 Rezgés (ütéssel történő csavarbehajtás max. teljesítménynél) [m/s

] 18,9 ± 1,5 AZ ELEKTROMOS KISGÉPEK BIZTONSÁGÁRA VONATKOZÓ, ÁLTALÁNOS FIGYELMEZTETÉSEK Figyelmeztetés! Meg kell ismerkedni az összes fi gyelmeztetéssel, utasítással, illusztrációval, valamint az elektromos esz- közzel szállított specifi kációkkal. Ezek be nem tartása elektromos áramütéshez, tűzhöz vagy komoly testi sérüléshez vezethet. Meg kell őrizni minden fi gyelmeztetést, valamint a használati utasítást, hogy később meg lehessen nézni. A kezelési utasításban használt „elektromos berendezés ” fogalom vonatkozik minden, elektromos árammal működtetett , veze- tékesre és vezeték nélkülire egyaránt. Biztonság a munkahelyen A munkavégzés helyét jól meg kell világítani, és tisztán kell tartani. A rendetlenség és a nem kellő megvilágítás balesetek okozója lehet. Nem szabad az elektromos berendezésekkel fokozottan robbanásveszélyes, tűzveszélyes folyadékokat, gázokat, gőzö- ket tartalmazó környezetben dolgozni. Az elektromos berendezések szikrázhatnak, amely meggyújthatja a port vagy a párát. Nem szabad a munkavégzés helyére gyermekeket vagy kívülálló személyeket engedni. A koncentráció elvesztése a kontrol elvesztéséhez vezethet. Elektromos biztonság Hálózati kábel dugaszának illenie kell az elektromos hálózat dugaszolóaljzatába. Semmilyen módon nem szabad változ- tatni dugaszon. Nem szabad semmilyen dugaszadaptert használni az elektromos berendezésekkel . Ha a dugaszok vagy dugaszolóaljzatok nincsenek átalakítva, az csökkenti az áramütés veszélyét. Kerülni kell, hogy a test és a gép olyan földelt felületekkel érintkezzen, mint csövek, fűtőtestek és hűtők. A test földeltsége növeli az áramütés veszélyét. Nem szabad a az elektromos berendezést csapadéknak vagy nedvességnek kitenni. A víz és nedvesség, amely az elektro- mos berendezés belsejébe jut, megnöveli az elektromos áramütés veszélyét. Ne vágja el a hálózati kábelt. Ne használja a hálózati kábelt az eszköz hordozásához, vonszolásához vagy a dugasz kihú-38

zásához hálózati dugaszolóaljzatból. Kerülje, hogy a hálózati kábel hővel, olajjal, éles szélekkel és mozgó alkatrészekkel érintkezzen. A sérült vagy összegabalyodott hálózati kábel növeli az áramütés veszélyét. Amennyiben zárt helyiségen kívül dolgozik, kültéri hosszabbítót kell használni. Kültéri hosszabbító használata csökkenti az áramütés veszélyét. Abban az esetben, ha az elektromos berendezés nedves környezetben történő használatát nem lehet elkerülni, a tápfeszültség elleni védelemként áram-védőkapcsolót (RCD) kell használni. Az RCD használata csökkenti az elektromos áramütés veszélyét. Személyes biztonság Legyen résen, fi gyeljen arra, amit csinál, és használja a józan eszét az elektromos berendezéssel végzett munka közben. Nem használja a elektromos berendezést , ha fáradt, illetve tudatmódosító szerek, alkohol vagy gyógyszer hatása alatt áll. A munkavégzés során már egy pillanatnyi fi gyelmetlenség komoly testi sérülésekhez vezethet. Használjon egyéni védőeszközöket. Mindig vegyen fel védőszemüveget. Az olyan egyéni védőeszközök használata, mint a porvédő álarc, csúszásgátló munkavédelmi cipő, sisak és fülvédő, csökkenti a komoly testi sérülések veszélyét. Előzze meg a véletlen beindítást. Bizonyosodjon meg róla, hogy a kapcsoló „kikapcsolt” állásban van, mielőtt az elekt- romos berendezést csatlakoztatja a tápfeszültséghez és/vagy az akkumulátorhoz, felemeli vagy hordozza azt. Az elekt- romos berendezés olyan módon történő szállítása, hogy az ujja az elektromos berendezés kapcsolóján vagy betáplálásán van, illetve ha a kapcsoló „bekapcsolt” állapotban van, súlyos, testi sérüléseket okozhat. Az elektromos berendezés bekapcsolása előtt el kell távolítani minden olyan kulcsot és egyéb szerszámot, amelyet a gép beállításához használt. Az elektromos berendezés forgó elemein hagyott kulcs súlyos, testi sérüléseket okozhat. Ne nyújtózkodjon és ne hajoljon ki túl messze. Mindig tartsa meg a kellő testhelyzetet és az egyensúlyát. Ez lehetővé teszi, hogy uralma alatt tartsa az elektromos berendezést a munkavégzés közben bekövetkező váratlan helyzetekben. Öltözzön megfelelően. Ne viseljen laza ruházatot és ékszereket. Tartsd távol a haját és a ruháját az elektromos berende- zés mozgó alkatrészeitől. A laza ruházatot, ékszereket és a hosszú hajat a mozgó alkatrészek elkaphatják. Ha a berendezések úgy vannak kialakítva, hogy csatlakoztatni lehet hozzájuk porelszívót vagy porgyűjtőt, győződjön meg róla, hogy azokat csatlakoztatták és jól használják. A porelszívó használata csökkenti a porral kapcsolatos veszélyek kockázatát. Ne engedje, hogy a berendezés használata során szerzett tapasztalatai gondatlanná tegyék, és fi gyelmen kívül hagyja a biztonsági szabályokat. A gondatlan cselekvés egy pillanat alatt súlyos balesetek okozója lehet. Olyan munka kivitelezése közben, amikor az eszköz feszültség alatt lévő, rejtett elektromos kábellel találkozhat, a szerszámot a szigetelt nyelénél fogva kell tartani. A feszültség alatt lévő vezetékhez érő eszköz fém részei is feszültség alá kerülhetnek, ami miatt a szerszám kezelőjét áramütés érheti. Az elektromos berendezés használata és gondozása Ne terhelje túl az elektromos berendezést . Használja a kiválasztott alkalmazáshoz megfelelő elektromos berendezést . A megfelelő elektromos berendezés jobb és biztonságosabb munkát tesz lehetővé, ha azt a tervezett terheléshez használják. Ne használja az elektromos berendezést , ha az elektromos kapcsolóval nem tudja be- és kikapcsolni. A berendezés , amit nem lehet a hálózati kapcsolóval kontrolálni, veszélyes, és meg kel javíttatni. Mielőtt hozzáfog az elektromos berendezés beállításához, tartozékának cseréhez vagy tárolása előtt, húzza ki a dugaszt a hálózati dugaszolóaljzatból és/vagy vegye ki az akkumulátort, ha az kivehető az elektromos berendezésből . Az ilyen megelőző intézkedések lehetővé teszik az elektromos berendezés véletlen bekapcsolását. Tartsa a szerszámot gyermekektől elzárva, ne engedje, hogy olyan személyek kezeljék az elektromos berendezést , akik nem ismerik azt, vagy az elektromos berendezés jelen használati utasítását. Az elektromos berendezés veszélyesek a nem kioktatott személyek kezében. Tartsa karban az elektromos berendezést és a tartozékokat. Ellenőrizze az elektromos berendezést , hogy minden megfe- lelően illeszkedik-e, vagy a mozgó alkatrészek nincsenek-e beékelődve, nincsenek-e sérült alkatrészek, valamint nincs-e bármilyen más olyan körülmény, ami hatással lehet az elektromos berendezés működésére. A hibákat meg kell javítani az elektromos berendezés használata előtt. Számos baleset okozója az elektromos berendezés nem megfelelő karbantartása. A vágó szerszámokat tiszta és megélesített állapotban kell tartani. A kellően karbantartott, éles vágószerszámokat könnyebb kezelni a munkavégzés során, nehezebben ékelődnek be. Az elektromos berendezést , annak tartozékait, betét szerszámait stb. a jelen használati utasításnak megfelelően hasz- nálja, a munka fajtájának és a munkavégzés körülményeinek a fi gyelembe vételével. Ha az eszközt nem a rendeltetésének megfelelő fajtájú munkához használja, az növeli a veszélyes helyzetek előállásának lehetőségét. A nyeleket és fogófelületeket tartsa szárazon, tisztán, olajtól és kenőanyagtól mentesen. A csúszós nyél vagy fogófelület nem teszi lehetővé az elektromos berendezés. Javítások Az elektromos berendezést kizárólag erre jogosult szervizekben és csak eredeti cserealkatrészek használatával szabad javítani. Ez biztosítja az elektromos eszköz működésének biztonságát. TOVÁBBI BIZTONSÁGI UTASÍTÁSOK A berendezés használata közben mindig be kell tartani a kezelési utasításban, valamint a vonatkozó munkavédelmi szabályza-39

tokban foglalt ajánlásokat. A készüléket nem szabad csapadéknak kitenni. Mindig ellenőrizni kell, hogy a hálózati feszültség megfelel az adattáblán megadott névleges feszültségnek. A használatbavétel előtt meg kell győződni arról, hogy a dugókulcsok nem sérültek-e. Amennyiben valamilyen sérülés állapítható meg, a dugókulcsokat ki kell cserélni újra, sérülésmentesre. Az alkalmazott dugókulcsoknak és a többi behelyezhető szerszámnak a pneumatikus szerszámokban való használatra kialakí- tottnak kell lenniük. A mellékelt, behelyezhető szerszámoknak jónak, tisztának és sérülésmentesnek kell lenniük, a méretüknek pedig a fogadótüske méretének megfelelőnek kell lenniük. Tilos a kulcsok fészkét vagy a fogadótüskét átalakítani. A munkavégzéskor védőszemüveget kell használni, és ajánlott védőkesztyű, valamint védőruha használata is. Munkavégzés közben a ütve csavarozót mindig két kézzel kell tartani.

FIGYELEM! A tartozékelemek felszerelését csak feszültségmentesítés után szabad elvégezni. Húzza ki a gép hálózati kábelé- nek dugaszát a hálózati dugaszolóaljzatból! Munkavégzés ütve működő dugókulcsokkal Mielőtt megkezdi a csavar vagy csavaranya behajtását a dugókulccsal, kézzel kapassa fel a csavart vagy csavaranyát a menetre (minimum két fordulatra) Meg kell bizonyosodni arról, hogy jól választotta meg a dugókulcs méretét a ki- vagy becsavarozandó elemhez. A rosszul megvá- lasztott méret mind a kulcs, mind a csavaranya vagy a csavar tönkremeneteléhez vezethet. Behajtás és kihajtás Tegye fel a tüskére a megfelelő méretű, ütvebehajtó dugókulcsot. (II) Csatlakoztassa az eszközt a feszültségre. Ragadja meg két kézzel a szerszámot. (III) A dugókulcsot helyezze rá az anyára vagy a csavar fejére. Nyomja meg a kapcsolót, és tartsa benyomva a kívánt irányú fordulatnak megfelelő helyzetben. (IV) Behajtás esetén nyomja meg a kapcsolót, és tartsa T pozícióban, kihajtás esetén pedig L pozícióban. Behajtás esetén, a megfelelő forgatónyomaték elérése után, működésbe lép a túlterhelés elleni tengelykapcsoló, és lekapcsolja a forgótüske meghajtását. Ekkor el kell engedni a kapcsolót, és meg kell várni, míg a motor teljesen megáll. Kilazításkor meg kell győződni arról, hogy a nyomaték, amivel a csavaranyát meghúzták, nem haladja-e meg az ütve csavarozó maximális forgatónyomatékát. Ilyen esetben is működésbe lép a túlterhelés elleni tengelykapcsoló, és nem lehet az anyát kihajtani. A kihajtás után el kell engedni az eszköz kapcsolóját, és meg kell várni, amíg a motor teljesen megáll. A munka befejezése után az eszközt áramtalanítani kell, és meg kell kezdeni a karbantartását. További megjegyzések A deklarált, teljes rezgésértéket hagyományos mérési módszerrel mérték, az felhasználható két eszköz egymással történő össze- hasonlításához. A deklarált, teljes rezgésérték felhasználható az expozíció előzetes értékeléséhez. Figyelem! A szerszámmal végzett munka közben a tényleges rezgésérték, a szerszám használatának módjától függően, külön- bözhet a deklarált értéktől. Figyelem! A tényleges használat körülményeinek alapján kell megadni a kezelő védelmére szolgáló biztonsági eszközöket (fi gye- lembe véve a munkavégzés összes ciklusát, például azt az időt, amikor az eszköz be van kapcsolva, vagy üresjáratban üzemel, valamint az aktiválás idejét).

KARBANTARTÁS ÉS KONZERVÁLÁS

FIGYELEM! A beállítás, műszaki kezelés vagy karbantartás előtt a berendezés dugvilláját ki kell húzni az elektromos hálózat dugaljából. A munka befejezése után külső szemlevételezéssel ellenőrizni kell az elektromos berendezés műszaki állapotát, és meg kell ítélni: a testet és a fogantyút, a hálózati vezetéket a dugvillával és a megtörésgátlóval, az elektromos kapcsoló műkö- dését, a szellőző járatok átjárhatóságát, a szénkefék szikrázását, a csapágyak és áttételek hangosságát, gép beindulását és egyenletes működését. A garanciális időszakban a felhasználó nem szerelhet az elektromos berendezéshez, és nem is cserélhet ki semmiféle részegységet vagy tartozékot, mivel ez a garanciális jog elvesztésével jár. A szemrevételezésnél vagy a működés közben tapasztalt bármiféle rendellenesség jelzés arra, hogy a gépet szervizben meg kell javítani. A munka befejezése után a testet, a szellőző réseket, a kapcsolókat, a kiegészítő fogantyút és a védőburkolatot meg kell tisztítani légsugárral (max. 0,3 MPa nyomásúval), ecsettel vagy száraz ronggyal, vegyi anyagok és tisztítószerek használata nélkül. A berendezést és a fogantyúkat száraz ronggyal kell megtisztítani. Cserealkatrészek A termék cserealkatrészeinek részletes kimutatása a „Letöltések” között, a terméklapon, a TOYA S.A. weblapján található, a www. toya.pl. a címen.40
