YT82021 - Suktuvas Yato - Nemokama naudojimo instrukcija
Raskite įrenginio instrukciją nemokamai YT82021 Yato PDF formatu.
| Produkto tipas | Smūginis suktuvas (smūginis veržliaraktis) |
| Prekės ženklas | Yato |
| Modelis | YT82021 |
| Katalogo numeris | YT-82021 |
| Vardinė įtampa | 230 V~ |
| Vardinis dažnis | 50 Hz |
| Vardinė galia | 1020 W |
| Sukimosi greitis | 2600 min⁻¹ |
| Maksimalus sukimo momentas | 600 Nm |
| Smūgių dažnis | 2700 min⁻¹ |
| Smūgio matmenys (pavaros kvadratas) | 1/2" (12,5 mm) |
| Elektrinės apsaugos klasė | II (dviguba izoliacija) |
| Apsaugos lygis (IP) | IP20 |
| Svoris | 3,7 kg |
| Garso slėgio lygis (LpA) | 100 dB(A) ± 3 dB |
| Garso galios lygis (LwA) | 111 dB(A) ± 3 dB |
| Vibracija (maksimalus smūginis sukimas) | 18,9 m/s² ± 1,5 m/s² |
| Maitinimas | Tinklas (laidas su kištuku) |
| Pridedama įranga | Lizdiniai veržliarakčiai |
| Paskirtis | Buitinis (veržlių ir varžtų sukimas/atsukimas) |
| Saugos simboliai | Akiniai, klausos apsauga, pirštinės, dviguba izoliacija, atrankinis EEĮ surinkimas |
| Priežiūra ir valymas | Prieš priežiūrą atjunkite; valykite suslėgtu oru (≤0,3 MPa), šepetėliu arba sausa šluoste; nenaudokite cheminių medžiagų |
| Atsarginės dalys ir remonto galimybė | Sąrašas prieinamas www.toya.pl; remontas atliekamas įgaliotame servise naudojant originalias dalis |
Dažnai užduodami klausimai - YT82021 Yato
Naudotojų klausimai apie YT82021 Yato
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Suktuvas PDF formatu nemokamai! Raskite savo instrukciją YT82021 - Yato ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. YT82021 prekės ženklo Yato.
NAUDOJIMO INSTRUKCIJA YT82021 Yato
Perskaityti instrukciją
Jālasa instrukciju
Nominalus apsisukimų greitis
Veleno galvutės dydis
Kasikla izmērs
Rozměr unášeče
Rozmery unášača
A forgótüske mérete
Antros klasės elektrinė apsauga
Simbolis nurodo, kad suvartoti elektroniniai ir elektriniai jrenginiai turi būti selektyviai surenkami. Suvartoti elektriniai jrankiai, – tai antrinės žaliavos – jų negalima išmesti į namų ūkio atliekų konteinerį, kadangi savo sudėtyje turi medžiagų pavojingų žmgaus sveikatai ir aplinkai! Kviečiame aktyviai bendradarbiauti ekonomiškame natūralių išteklių tvarkyme perduodant netinkamą vartoti įrankį i suvartotų elektros jrenginių surinkimo punktą. Šalinamų atliekų kiekiui apriboti yra būtinas jų pakartotinis panaudojimas, reciklingas arba medžiagų atgavimas kitoje perdirbtoje formoje.
VIDES AIZSARDZIBA

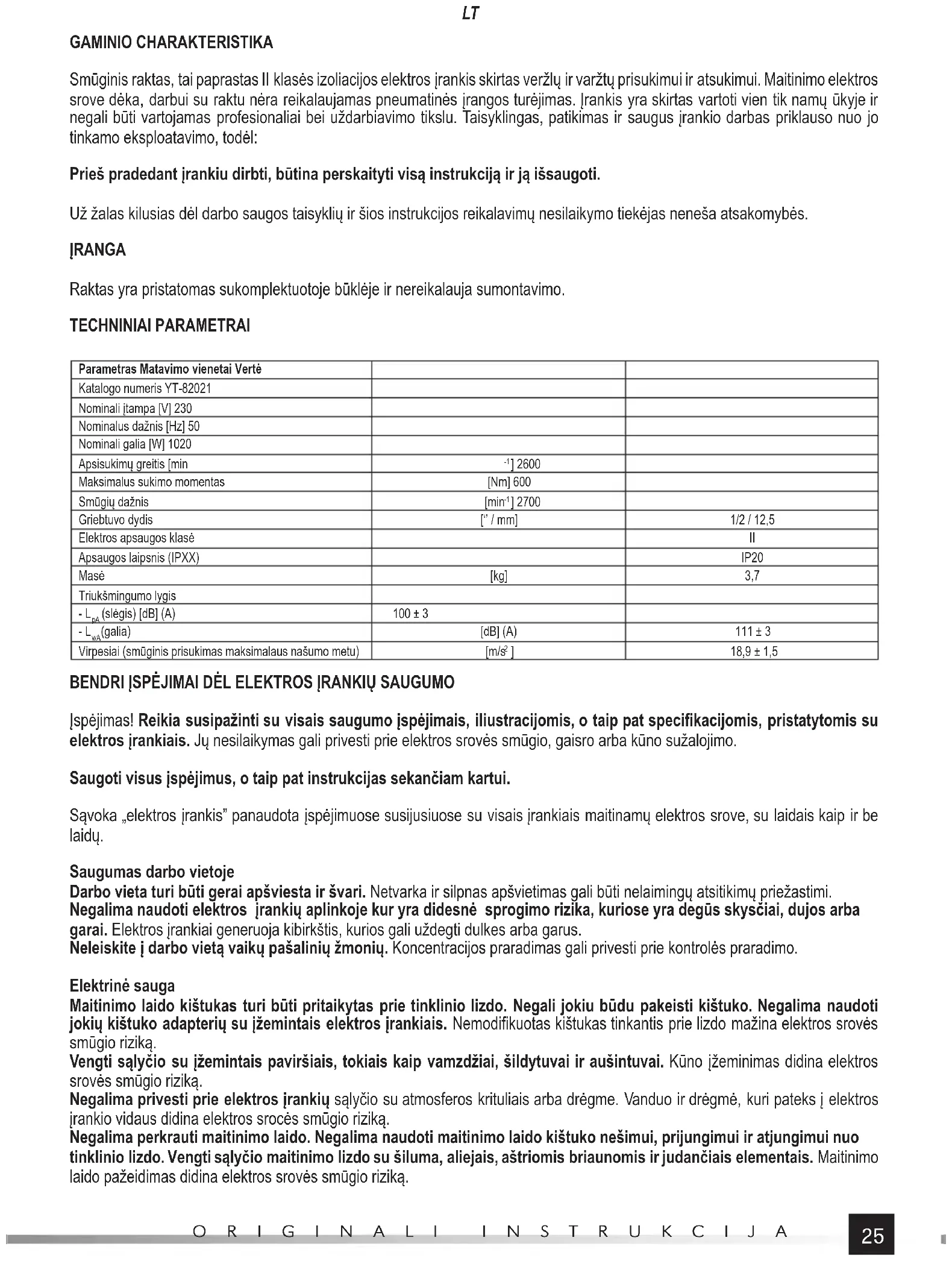

Smūginis raktas, tai paprastas II klasės izoliacijos elektros įrankis skirtas veržlų ir varžtų prisukimui ir atsukimui. Maitinimo elektros srove dėka, darbui su raktu nėra reikalaujamas pneumatinės įrangos turėjimas. Įrankis yra skirtas vartoti vien tik namų ūkyje ir negali būti vartojamas profesionaliai bei uždarbiavimo tikslu. Taisyklingas, patikimas ir saugus įrankio darbas priklauso nuo jo tinkamo eksploatavimo, todėl:
Prieš pradedant įrankiu dirbti, būtina perskaityti visą instrukciją ir ją išsaugoti.
Už žalas kilusias dėl darbo saugos taisyklių ir šios instrukcijos reikalavimų nesilaikymo tiekėjas neneša atsakomybės.
IRANGA
Raktas yra pristatomas sukomplektuotoje būklėje ir nereikalauja sumontavimo.
TECHNINIAI PARAMETRAI
| Parametras Matavimo vienetai Vertė | ||
| Katalogo numeris YT-82021 | ||
| Nominali įtampa [V] 230 | ||
| Nominalus dažnis [Hz] 50 | ||
| Nominali galia [W] 1020 | ||
| Apsisukimų greitis [min | ^-1 ] 2600 | |
| Maksimalus sukimo momentas | [Nm] 600 | |
| Smūgių dažnis | [min ^-1 ] 2700 | |
| Griebtuvo dydis | [‘/ mm] | 1/2 / 12,5 |
| Elektros apsaugos klasė | II | |
| Apsaugos laipsnis (IPXX) | IP20 | |
| Masė | [kg] | 3,7 |
| Triukšmingumo lygis | ||
| - L_pA (slėgis) [dB] (A) | 100 ± 3 | |
| - L_vA (galia) | [dB] (A) | 111 ± 3 |
| Virpesiai (smūginis prisukimas maksimalaus našumo metu) | [m/s ^2 ] | 18,9 ± 1,5 |
BENDRI ISPĖJIMAI DĖL ELEKTROS IRANKIŲ SAUGUMO
Įspėjimas! Reikia susipažinti su visais saugumo įspėjimais, ilustracijomis, o taip pat specifikacijomis, pristatytomis su elektros įrankiais. Jų nesilaikymas gali privesti prie elektros srovės smūgio, gaisro arba kūno sužalojimo.
Saugoti visus įspėjimus, o taip pat instrukcijas sekančiam kartui.
Savoka „elektros įrankis” panaudota įspėjimuose susijusiuose su visais įrankiais maitinamų elektros srove, su laidais kaip ir be laidų.
Saugumas darbo vietoje
Darbo vieta turi būti gerai apšviesta ir švari. Netvarka ir silpnas apšvietimas gali būti nelaimingų atsitikimų priežastimi. Negalima naudoti elektros įrankių aplinkoje kur yra didesnė sprogimo rizika, kuriose yra degūs skysčiai, dujos arba garai. Elektros įrankiai generuoja kibirkštis, kurios gali uždegti dulkes arba garus. Neleiskite į darbo vietą vaikų pašalinių žmonių. Koncentracijos praradimas gali privesti prie kontrolės praradimo.
Elektrinė sauga
Maitinimo laido kištukas turi būti pritaikytas prie tinklinio lizdo. Negali jokiu būdu pakeisti kištuko. Negalima naudoti jokių kištuko adapterių su įžemintais elektros įrankiais. Nemodifikuotas kištukas tinkantis prie lizdo mažina elektros srovės smūgio riziką.
Vengti sąlyčio su jžemintais paviršiais, tokiais kaip vamzdžiai, šildytuvai ir aušintuvai. Kūno jžeminimas didina elektros srovės smūgio riziką.
Negalima privesti prie elektros jrankių sąlyčio su atmosferos krituliais arba drėgme. Vanduo ir drėgmė, kuri pateks į elektros jrankio vidaus didina elektros srocės smūgio riziką.
Negalima perkrauti maitinimo laido. Negalima naudoti maitinimo laido kištuko nešimui, prijungimui ir atjungimui nuo tinklinio lizdo. Vengti sąlyčio maitinimo lizdo su šiluma, aliejais, aštriomis briaunomis ir judančiais elementais. Maitinimo laido pažeidimas didina elektros srovės smūgio riziką.
LT
Darbo už uždarų patalpų ribų atveju reikia naudoti prailgintuvus, skirtus darbui už uždarų patalpų ribų. Tinkamo prailgin-tuvo panaudojimas, pritaikyto darbui išorėje mažina elektros smūgio rizika.
Atveju kai naudojamas elektros įrankis drėgnoje aplinkoje yra neišvengiamas, kaip apsaugą nuo maitinimo įtampos reikia naudoti skirtingos įtampos įrengimą (RCD). RCD panaudojimas mažina elektros srovės smūgio riziką.
Asmeninis saugumas
Būkite jautrūs, kreipkite dėmesį į tai ką darai ir vadovaukis sveiku protu darbo su elektros įrankiu metu. Nenaudokite elektros įrankio esant nuovargiui arba suvartojus narkotikus, alkoholį ar vaistus. Dėmesingumo akimirkai trūkumas gali privesti prie rimtų asmeninių sužeidimų.
Naudoti asmenines apsaugos priemones Visada dévěkite akių apsaugą. Asmeninės apsaugos priemonių, tokių kaip dulkių kaukės, apsauginė nuo slydimo apsauganti avalynė, šalmai ir klausos apsauga mažina rimtų asmeninių sužeidimų riziką.
Saugokite nuo atsitiktinio jrenginio užvedimo. Jsitikinkite, kad elektros jungiklis yra „išjungtas” pozicijoje prieš prijungiant prie maitinimo ir/arba akumuliatoriaus, elektros jrankio pakėlimo arba perkėlimo. Elektros jrankio su pirštu ant jungiklio perkėlimas arba elektros jrankio maitinimas, kai jungiklis yra pozicijoje „jungtas” gali privesti prie rimtų sužalojimų.
Prieš elektros įrankio įjungimą išimkite visus raktus ir kitus įrankius, kurie buvo panaudoti jo reguliavimui. Raktas paliktas ant judamų elementų įrankio gali privesti prie rimtų sužalojimų.
Nesiekite ir nepasilenkite per toli. Išsaugokite tinkamą poziciją ir lygsvarą per visą laiką. Tai leis lengviau valdyti elektros įrankį netikėtų situacijų darbo metu atveju..
Dévékite tinkamą aprangą. Nedévékite laisvos aprangos arba bižuterijos. Turékite plaukus o taip pat aprangą atokiau nuo judančių elektros įranki elementų. Laisva apranga, bižuterija arba ilgi plaukai gali būti jsukti i judamus elementus.
Jeigu jrengimai yra pritaikyti prijungti prie dulkių ištraukimo arba dulkių kaupimo, įsitikinkite, kad buvo jie prijungti ir tinkamai panaudoti. Dulkių ištraukimo panaudojimas mažina pavojų, susijusių su dulkėmis rizika.
Neprileiskite prie to, kad patirtis įgyta dėl elektros įrankio panaudojimas privedė prie saugumo taisyklių ignoravimo. Nesaugus veikimas gali privesti prie rimtų sužeidimų per akimirką.
Darbo vykdymo metu, kurio metu įrankis gali susiliesti su paslėptu laidu su įtampa reikia laikyti elektrinį įrankį su izoliuotų laikiklių pagalba. Įrankis sąlyčio su laidu su įtampa atveju gali privesti prie to, kad metaliniai įrankio elementai gali būti su įtampa, o tai gali privesti prie įrankio operatoriaus elektrinio smūgio.
Elektros įrankių naudojimas ir priežiūra
Neapkraukite elektros įrankio. Naudokite elektros įrankius tinkamam pasirinktam naudojimui. Tinkamas elektros įrankis užtikrins geresnį ir saugesnį darbą, jeigu bus panaudotas suprojektuotai apkrovai.
Nenaudokite elektros įrankio, jeigu elektros jungiklis neleidžia įjungti arba išjungti. Įrankis, kurių negalima kontroliuoti su tinkliniu jungikliu yra nesaugus ir reikia juos atiduoti taisymui.
Išimkite kištuką iš maitinimo lizdo ir/arba išmontuokite akumuliatorių, jeigu yra atjungtas nuo elektros įrankio prieš reguliavimą, aksesuarų pakeitimu arba įrankio sandėliavimo. Tokios apsaugos priemonės padės išvengti atsitiktinio elektros įrankio įjungimo.
Laikykite įrankį vaikams neprieinamoje vietoje,neprileiskite, kad asmenys nežinantys kaip naudoti elektros įrankį arba tų instrukcijų naudotų elektros įrankius. Elektros įrankiai yra pavojingos naudojant mokymų nepraėjusiems naudotojams.
Prižiūrėkite elektros įrankius ir aksesuarus. Patikrinkite įrankius judamų dalių nepritaikymo arba užstrigimo atveju, elementų arba kokių nors kitų sąlygų, kurie gali turėti įtaką elektros įrankio veikimui. Sugedimus reikia pataisyti prieš elektros įrankio panaudojimą. Daugelis atvejų įvyko dėl netinkamos elektros įrankio priežiūros.
Pjovimo įrankius reikia laikyti švaroje ir aštrus. Tinkamai prižiūrimi pjovimo įrankiai su aštriomis briaunomis yra mažiau linkę užstrigti ir lengviau yra lengviau kontroliuoti darbo metu.
Naudokite elektros įrankius, aksesuarus, o taip pat montuojamus įrankius ir t.t. pagal šias instrukcijas, atsižvelgiant į darbo sąlygas ir rūšį. Įrankių naudojimas skirtingam darbui negu buvo suprojektuota, gali privesti prie pavojingos situacijos atsiradimo.
Rankenas ir laikymo paviršius išlaikykite sausus, švarius, o taip pat be alyvos ir tepalų. Slidžios rankenos ir laikymo paviršiai neleidžia saugiai naudoti ir kontroliuoti įrankio pavojingų situacijų metu.
Remontas
Remontuokite įrankius tik įgaliotuose servisuose, naudojant vien tik originalias atsargines dalis. Tai užtikrins elektros įrankio darbo tinkamą saugumą.
PAPILDOMOS SAUGOS INSTRUKCIJOS
Naudojant įrankį būtina visada laikytis prie aptarnavimo instrukcijos pridėtų darbo saugos ir kitų saugaus darbo ir higienos instrukcijų.
Irankio negalima statyti j atmosferinių kritulių poveikio pavojų.
Visada reikia tikrinti, ar esama elektros maitinimo tinklo įtampa atitinka įrankio duomenų skydelyje nurodytą įtampa.
Prieš pradedant įrankį naudoti, reikia įsitikinti, kad naudojami antgaliai nėra pažeisti. Pažeidimų pastebėjimo atveju reikia ydingus antgalius pakeisti naujais, neturinčiais trūkumu antgaliais.
LT
Jeigu ketinama naudoti atviruosius ir kitokių tipų įtaisomuosius įrankius, jie turi būti pritaikyti darbui su pneumatiniais įrankiais. Pridedami įtaisomieji įrankiai turi būti tvarkingi, švarūs ir nepažeisti, o jų dydis pritaikytas prie griebtuvo dydžio. Raktų lizdų ir griebtuvo perdirbimas yra uždraustas.
Darbo metu reikia dévěti apsauginius akinius, rekomenduojama taip pat mūvėti pirštines ir vilkėti darbinius drabužius.
Darbo metu raktą reikia visada laikyti abiem rankom.
RAKTO APTARNAVIMAS
DĖMESIO! Itaisomuju įrankių montavimas gali būti atliekamas tik esant atjungtai maitinimo įtampai. Ištraukti įrankio laido kištuką iš maitinimo tinklo rozetės!
Darbas su atvirais smūginiais raktais
Prieš pradedant jsukti varžtą arba prisukti veržlę atviro rakto pagalba, reikia varžto arba veržlės sriegius rankiniu būdu sutaikyti su antrojo elemento sriegiais (darant bent du apsukimus).
Įsitikinti, kad at viro rakto dydis yra gerai parinktas atsukamo arba prisukamo elemento atžvilgiu. Netinkamas dydžių parinkimas gali sukelti kaip rakto, taip ir veržlės arba varžto sugadinimą.
Prisukimas ir atsukimas
Griebtuve įtvirtinti atitinkamą atvirą smūginį raktą. (II)
Prijungti jrankj prie maitinimo tinklo.
Sugriebti įrankį abiem rankom. (III)
Atvirą rakta užmauti ant veržlės arba ant varžto galvutės.
Nuspausti jungiklj ir prilaikyti jj atitinkančioje norimą apsisukimų kryptį pozicijoje. (VI)
Prisukimo atveju nuspausti ir prilaikyti jungikli F pozicijoje, o atsukimo atveju – R pozicijoje.
Prisukimo atveju, kai bus pasiektas maksimalus sukimo momentas, suveiks perkrovos sankaba ir atsijungs griebtuvo pavara.
Reikia tada atleisti jungiklj ir palaukti, kol variklio velenas visiškai nustos suktis.
Atsukimo atveju reikia patikrinti, ar sukimo momentas kuriuo veržlė buvo prisukta neviršija rakto maksimalaus sukimo momento.
Tokiu atveju taip pat suveiks perkrovos sankaba ir veržlės atsukimas gali būti negalimas.
Atsukus veržlę reikia atleisti jrankio jungiklio mygtuką ir palaukti, kol variklio velenas visiškai nustos suktis.
Užbaigus darbą, reikia atjungti įrankį nuo maitinimo tinklo ir užsiimti įrankio konservavimu.
Papildomos pastabos
Deklaruota bendroji virpėjimų vertė buvo išmatuota standartiniu tyrimo metodu ir gali būti panaudota vienam įrankiui palyginti su kitu. Deklaruota, bendroji virpėjimų vertė gali būti panaudota provizoriškam eksponavimo įvertinimui.
Dėmesio! Virpėjimų emisija dirbant įrankiū gali skirtis nuo deklaruotos vertės priklausomaí nuo įrankio panaudojimo būdo.
Dėmesio! Reikia apibrėžti saugos priemones skirtas operatoriui apsaugoti atsižvelgiant į realiai esančių vartojimo sąlygų keliamą pavojų (turint omenyje visus darbo ciklo etapus, kaip pavyzdžiui laiką, kada įrankis yra išjungtas arba dirba tuščiai arba aktyvavimo metu).
KONSERVACIJA IR PERŽIŪRA
DÉMESIO! Prieš pradedant siaurapjūklio reguliavimą, techninį aptarnavimą ar konservacija ištrauk įrankio laido kištuką iš elektros tinklo rozetės. Užbaigus darbą reikia patikrinti elektros įrankio techninį stovį apžiūrint jį iš išorės ir tikrinant: korpusą ir rankeną, elektros laidą su kištuku ir atlenkimu, elektros jungiklio veikimą, ventiliacijos angų praeinamumą, šepetėlių kibirkščiavimą, guolių ir pavarų darbo garsumą, paleidimą ir darbo tolygumą. Garantijos metu vartotojas negali demontuoti elektros įrenginių nei keisti bet kokius mazginius surinkimus arba sudedamąsias dalis, kadangi to pasekmėje būtų prarastos garantijos teisės. Visokie pastebėti peržiūros metu, arba darbo metu netaisyklingumai – tai signalas, kad reikia įrankį atiduoti pataisymui į serviso dirbtuvę. Užbaigus darbą reikia išvalyti korpusą, ventiliacijos angas, jungiklius, papildomą rankenėlę ir gaubtus, pvz. oro srautu (su slėgiu nedidesniu negu 0,3 MPa), teptuku arba sausa šluoste, be jokių chemiškų priemonių bei ploviklių. Įrankius ir rankenas išvalyti sausa švaria šluoste.
Atsarginés dalys
Detalus produkto pakeitimo dalių sąrašas yra „Atsisiųsti” skyriuje, produkto kortelėje, interneto svetainėse TOYA SA www toya.pl.
