NÁVOD K OBSLUZE YT82021 Yato

6. napájecí kabel se zástrčkou

Symbol poukazuje na nutnost separovaného sběru opotřebovaných elektrických a elektronických zařízení. Opotřebovaná elektrická zařízení jsou zdrojem druhotných surovin – je zakázáno vyhazovat je do nádob na komunální odpad, jelikož obsahují látky nebezpečné lidskému zdraví a životnímu prostředí! Prosíme o aktivní pomoc při úsporném hospodaření s přírodními zdroji a ochraně životního prostředí tím, že odevzdáte použité zařízení do sběrného střediska použitých elektrických zařízení. Aby se omezilo množství odpadů, je nevyhnutné jejich opětovné využití, recyklace nebo jiná forma regenerace.

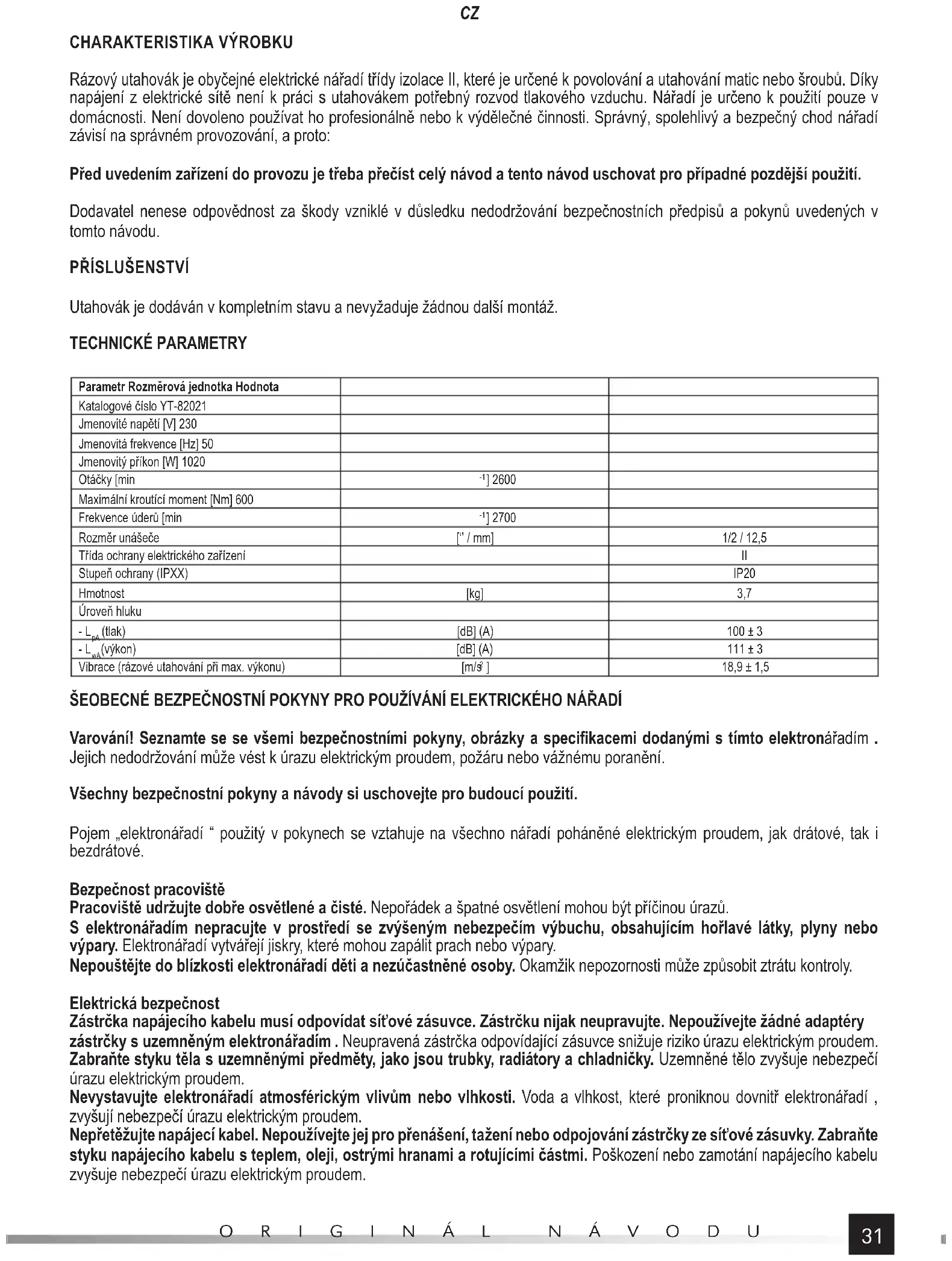

Rázový utahovák je obyčejné elektrické nářadí třídy izolace II, které je určené k povolování a utahování matic nebo šroubů. Díky napájení z elektrické sítě není k práci s utahovákem potřebný rozvod tlakového vzduchu. Nářadí je určeno k použití pouze v domácnosti. Není dovoleno používat ho profesionálně nebo k výdělečné činnosti. Správný, spolehlivý a bezpečný chod nářadí závisí na správném provozování, a proto: Před uvedením zařízení do provozu je třeba přečíst celý návod a tento návod uschovat pro případné pozdější použití. Dodavatel nenese odpovědnost za škody vzniklé v důsledku nedodržování bezpečnostních předpisů a pokynů uvedených v tomto návodu.

Utahovák je dodáván v kompletním stavu a nevyžaduje žádnou další montáž. TECHNICKÉ PARAMETRY Parametr Rozměrová jednotka Hodnota Katalogové číslo YT-82021 Jmenovité napětí [V] 230 Jmenovitá frekvence [Hz] 50 Jmenovitý příkon [W] 1020 Otáčky [min

] 2600 Maximální kroutící moment [Nm] 600 Frekvence úderů [min

] 2700 Rozměr unášeče [‘’ / mm] 1/2 / 12,5 Třída ochrany elektrického zařízení II Stupeň ochrany (IPXX) IP20 Hmotnost [kg] 3,7 Úroveň hluku - L

(výkon) [dB] (A) 111 ± 3 Vibrace (rázové utahování při max. výkonu) [m/s

] 18,9 ± 1,5 ŠEOBECNÉ BEZPEČNOSTNÍ POKYNY PRO POUŽÍVÁNÍ ELEKTRICKÉHO NÁŘADÍ Varování! Seznamte se se všemi bezpečnostními pokyny, obrázky a specifi kacemi dodanými s tímto elektronářadím . Jejich nedodržování může vést k úrazu elektrickým proudem, požáru nebo vážnému poranění. Všechny bezpečnostní pokyny a návody si uschovejte pro budoucí použití. Pojem „elektronářadí “ použitý v pokynech se vztahuje na všechno nářadí poháněné elektrickým proudem, jak drátové, tak i bezdrátové. Bezpečnost pracoviště Pracoviště udržujte dobře osvětlené a čisté. Nepořádek a špatné osvětlení mohou být příčinou úrazů. S elektronářadím nepracujte v prostředí se zvýšeným nebezpečím výbuchu, obsahujícím hořlavé látky, plyny nebo výpary. Elektronářadí vytvářejí jiskry, které mohou zapálit prach nebo výpary. Nepouštějte do blízkosti elektronářadí děti a nezúčastněné osoby. Okamžik nepozornosti může způsobit ztrátu kontroly. Elektrická bezpečnost Zástrčka napájecího kabelu musí odpovídat síťové zásuvce. Zástrčku nijak neupravujte. Nepoužívejte žádné adaptéry zástrčky s uzemněným elektronářadím . Neupravená zástrčka odpovídající zásuvce snižuje riziko úrazu elektrickým proudem. Zabraňte styku těla s uzemněnými předměty, jako jsou trubky, radiátory a chladničky. Uzemněné tělo zvyšuje nebezpečí úrazu elektrickým proudem. Nevystavujte elektronářadí atmosférickým vlivům nebo vlhkosti. Voda a vlhkost, které proniknou dovnitř elektronářadí , zvyšují nebezpečí úrazu elektrickým proudem. Nepřetěžujte napájecí kabel. Nepoužívejte jej pro přenášení, tažení nebo odpojování zástrčky ze síťové zásuvky. Zabraňte styku napájecího kabelu s teplem, oleji, ostrými hranami a rotujícími částmi. Poškození nebo zamotání napájecího kabelu zvyšuje nebezpečí úrazu elektrickým proudem.32

Při práci venku používejte prodlužovací kabely určené pro venkovní použití. Použití venkovního prodlužovacího kabelu snižuje riziko úrazu elektrickým proudem. V případě, že elektronářadí musíte použít ve vlhkém prostředí, použijte jako ochranu proudový chránič (RCD). Použití RCD snižuje nebezpečí úrazu elektrickým proudem. Osobní bezpečnost Buďte opatrní, dávejte pozor na to, co děláte a používejte zdravý rozum při práci s elektronářadím . Elektronářadí nepoužívejte, když jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Dokonce i sebemenší nepozornost při práci může způsobit vážný úraz. Používejte osobní ochranné prostředky. Vždy pracujte s ochranou zraku. Používání osobních ochranných prostředků, jako jsou protiprachové masky, neklouzavá ochranná obuv, přilby a chrániče sluchu snižují nebezpečí vážného poranění. Zabraňte náhodnému spuštění. Ujistěte se, že síťový spínač je v poloze „vypnuto“ před připojením k elektrickému napájení a/nebo akumulátoru, zvedáním nebo přenášením elektronářadí . Přenášení elektronářadí s prstem na spínači nebo napájení elektronářadí , když je spínač v poloze „zapnuto“, může způsobit vážný úraz. Před zapnutím elektronářadí odstraňte veškeré klíče a jiné seřizovací nástroje. Klíče ponechané v rotujících částech elektronářadí mohou být příčinou úrazu. Nesahejte a nevyklánějte se příliš daleko. Udržujte stabilní postoj a rovnováhu po celou dobu práce. Umožní to snadnější ovládání elektronářadí v případě nenadálých situací při práci. Oblékejte se vhodně. Nenoste volný oděv nebo bižuterii. Vlasy a oděv mějte v dostatečné vzdálenosti od rotujících částí elektronářadí . Volný oděv, bižuterie nebo dlouhé vlasy mohou zachytit rotující části. Pokud je zařízení přizpůsobeno odtahu prachu nebo hromadění prachu, ujistěte se, že zařízení byla správně připojena a použita. Použití odtahu prachu snižuje nebezpečí spojené s prachem. Nedovolte, aby zkušenosti získané častým používáním elektronářadí byly příčinou nepozornosti a nedodržování bezpečnostních zásad. Nezodpovědné chování může způsobit vážný úraz ve zlomku sekundy. Při vrtání může upnutý nástroj narazit do skrytých vodičů pod proudem, proto držte nářadí za izolované úchyty. Upnutý nástroj při kontaktu s vodičem pod napětím může přivést proud na kovové části nářadí, což může způsobit úraz elektrickým proudem. Používání elektronářadí a servis Elektronářadí nepřetěžuje. Elektronářadí používejte pro určené použití. Technický způsobilé elektronářadí zajistí lepší a bezpečnější práci, pokud bude použito pro navržené zatížení. Elektronářadí nepoužívejte, pokud síťový spínač neumožňuje zapnutí a vypnutí. Elektronářadí , které nelze kontrolovat pomocí síťového spínače, je nebezpečné a musí se dát k opravě. Před seřízením, výměnou příslušenství nebo uschování elektronářadí odpojte zástrčku ze síťové zásuvky a/nebo vytáhněte akumulátor, pokud jej lze vyjmout z elektronářadí . Takové bezpečnostní opatření zabrání náhodnému zapnutí elektronářadí . Nářadí uchovávejte na místě nedostupném pro děti, nedovolte osobám neznalým obsluhy elektronářadí nebo těchto návodů obsluhovat elektronářadí . Elektronářadí jsou nebezpečné v rukou nezaškolených uživatelů. Provádějte údržbu elektronářadí a příslušenství. Kontrolujte je z hlediska netěsností nebo zaseknutí rotujících částí, poškození dílů a jakýchkoli jiných podmínek, které mohou ovlivnit fungování elektronářadí . Poškození opravte před použitím elektronářadí . Mnoho úrazů je způsobeno nesprávným provedením údržby elektronářadí . Řezné nástroje udržujte čisté a naostřené. Správně udržovaný řezný nástroj s ostrými hranami je méně náchylný na zaseknutí a snadněji se kontrolujte během práce. Používejte elektronářadí , příslušenství a vestavené nástroje atd. v souladu s těmito návody, se zohledněním typu a pracovních podmínek. Používání nářadí pro jinou práci, než byla navržena, může vést k nebezpečné situaci. Rukojeti a úchopné povrchy udržujte suché, čisté a bez oleje a maziv. Kluzké rukojeti a úchopné povrchy neumožňují bezpečnou obsluhu a kontrolu elektronářadí v nebezpečných situacích. Opravy Elektronářadí nechte opravit pouze v autorizovaných servisech, s použitím výlučně originálních náhradních dílů. Zajistí to správnou bezpečnou práci elektronářadí. DOPLŇUJÍCÍ BEZPEČNOSTNÍ PŘEDPISY Během používání nářadí vždy dodržujte bezpečnostní pokyny uvedené v návodu k použití a rovněž ostatní předpisy BOZP. Není dovoleno vystavovat nářadí působení atmosférických srážek. Vždy je třeba zkontrolovat, zda síťové napětí odpovídá napětí uvedenému na typovém štítku nářadí. Před zahájením používání je třeba se přesvědčit, zda používané nástavce nejsou poškozené. V případě, že bude zjištěno jejich poškození, je třeba je vyměnit za nové a nepoškozené. Používané nástrčné klíče a jiné nástroje musí být přizpůsobeny provozu s pneumatickým nářadím. Připojované nástrčné nástroje musí být v řádném technickém stavu, čisté a nepoškozené a jejich rozměry musí odpovídat rozměrům unášeče. Upravovat osazení klíčů nebo unášeče je zakázáno.33

Během práce je třeba používat ochranné brýle, doporučuje se používat rukavice a ochranný oděv. Při práci držte utahovák vždy oběma rukama.

UPOZORNĚNÍ! Montáž příslušenství lze provádět pouze při odpojeném napájecím napětí. Vytáhněte zástrčku přívodního kabelu nářadí ze zásuvky! Práce s nástrčnými rázovými klíči Před zahájením utahování šroubu nebo matice nástrčným klíčem ručně našroubujte šroub nebo matici na závit (minimálně dvě otáčky). Zkontrolujte, zda byl správně zvolen rozměr nástrčného klíče odpovídající povolovanému nebo utahovanému prvku. Špatně zvolený rozměr může mít za následek zničení jak klíče, tak i matice nebo šroubu. Utahování a povolovaní Nasaďte na unášeč utahováku odpovídající nástrčný rázový klíč (II). Připojte nářadí k elektrické síti. Uchopte nářadí oběma rukama (III). Nasaďte nástrčný klíč na matici nebo hlavu šroubu. Stlačte spínač a držte ho stlačený v poloze odpovídající požadovanému směru otáčení (IV). Při utahování stlačte spínač a podržte ho stlačený v poloze F, při povolování v poloze R. Při utahování po dosažení maximálního kroutícího momentu dojde k aktivaci pojistné spojky proti přetížení a pohon unášeče se odpojí. Tehdy je třeba spínač uvolnit a počkat, dokud se motor úplně zastaví. Při povolování je třeba prověřit, zda moment, kterým byla matice dotažená, nepřekračuje maximální kroutící moment utahováku. I v tomto případě se aktivuje pojistná spojka proti přetížení a povolení matice nebude možné. Po odšroubování je třeba spínač nářadí uvolnit a počkat, dokud se motor úplně zastaví. Po ukončení práce odpojte nářadí od elektrické sítě a proveďte údržbu. Dodatečné poznámky Deklarovaná celková hodnota vibrací byla změřena pomocí standardní měřící metody a lze ji použít k porovnání jednoho nářadí s druhým. Deklarovanou celkovou hodnotu vibrací lze použít k výchozímu posouzení expozice. Pozor! Emise vibrací během práce s nářadím se může lišit od deklarované hodnoty v závislosti na způsobu použití nářadí. Pozor! Je třeba stanovit bezpečnostní opatření, která mají chránit obsluhu a která vychází z posouzení rizika za reálných podmínek používání (při tom je třeba uvažovat se všemi etapami pracovního cyklu, jako například s časem, kdy je nářadí vypnuté nebo pracuje na volnoběh, tak i s časem aktivace).

POZOR! Veškeré činnosti zvazané z; výměnou příslušenství, seřízovaním apod, je potřeba realizovat při vypnutým napětí na- pájení nářadí, proto před zahajením těchto činnosti je potřeba odpojit zástrčku od elektrické sítě. Po ukončení práce je třeba skontrolovat technický stav elektonářadí prohlídkou a hodnocením: stojanu a rukojeti, elektrického vodiče včetně zastrčky a ohybání, působení elektrického spínače, průchodnosti ventilačních mezer, jiskření kartáčů, hlasitosti práce ložisek a převodovek, spouštění a rovnoměrnosti práce. Během záruční doby použivatel nesmi demontovat elektronářadí, ani měnit veškere provozní jednotky nebo součásti, protože může stratit narok na záruku. Veškere nespravnosti zjištěne během prohlídky, nebo provozování, jsou signalem pro provedení opravy v záručním servisu. Po ukončení práce, stojan, ventilační mezery, přepínače, dodatečnou rukojeť a ochrany je třeba očistit, například proudem vzduchu (o tlaku maximum 0,3 MPa), štětcem nebo suchým hadříkem bez použití chemických prostředků a čisticích kapalin. Nářadí a rukojeť očistit suchým čistým hadříkem. Náhradní díly Podrobný výkaz náhradních dílů zařízení se nachází v sekci „Ke stažení“, v technickém listu zařízení, na webových stránkách TOYA SA: www.toya.pl.34
