Type product	Laadstation voor elektrische voertuigen
Merk	Mennekes
Model	AMTRON Premium E 1122 T2
Afmetingen (H x B x D)	474 x 259 x 220 mm
Gewicht	5 tot 8,5 kg
Beschermingsgraad	IP44 (met kabel), IP54 (met deksel)
Beschermingsklasse	II
Voeding	230/400 V AC, 50 Hz, eenfase of driefase
Nominale stroom	16 A of 32 A afhankelijk van configuratie
Max. laadvermogen	3,7 / 7,4 / 11 / 22 kW
Belangrijkste functies	Laadmodus 3, RFID, Wi-Fi/Ethernet verbinding, mobiele app, energiebeheer, tariefschakeling
Onderhoud en reiniging	Dagelijkse visuele controle, halfjaarlijkse differentiaaltest, jaarlijkse inspectie door elektricien
Veiligheid	Aardlekschakelaar type B, beveiligingsschakelaar, fasebewaking, noodontgrendeling
Onderdelen en repareerbaarheid	Originele Mennekes onderdelen, technische ondersteuning, software-updates
Algemene informatie	Stationaire installatie, binnen/buiten, temperatuur -25°C tot +40°C, maximale hoogte 2000 m

Veelgestelde vragen - AMTRON Premium E 1122 T2 Mennekes

Welke soorten voertuigen kan ik opladen met de AMTRON Premium E 1122 T2?

Het apparaat is ontworpen voor het opladen van elektrische voertuigen die compatibel zijn met de norm IEC 61851-1 Mode 3 en de Type 2 (IEC 62196) stekkers.

Kan ik het laadstation zelf installeren?

De installatie moet worden uitgevoerd door een gespecialiseerde elektricien volgens de nationale normen. Het apparaat vereist wandmontage en een elektrische aansluiting door een professional.

Hoe werkt de authenticatie met RFID-kaart?

Het apparaat wordt geleverd met 2 masterkaarten en 3 gebruikerskaarten. De kaarten worden geregistreerd via de service-interface of de app. Activeer de functie in de gebruikersinstellingen.

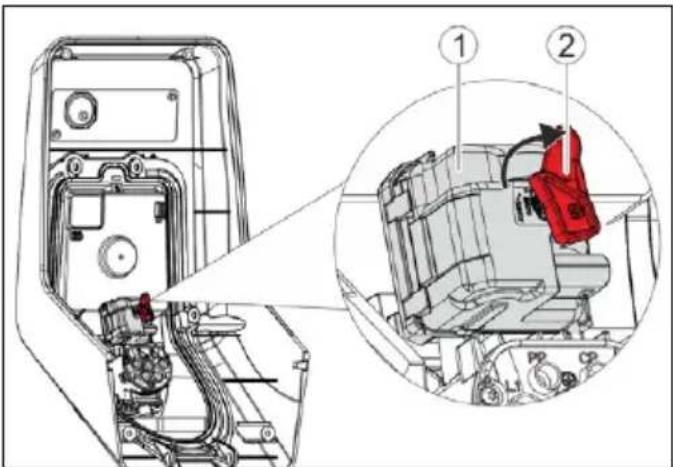

Wat te doen als de laadstekker vastzit?

Gebruik de noodontgrendeling: open het apparaat, draai de rode hendel 90° met de klok mee om de stekker te ontgrendelen. Raadpleeg de handleiding voor meer details.

Hoe configureer ik de Wi-Fi-verbinding?

Maak eerst verbinding in toegangspuntmodus (Wi-Fi-netwerk van het apparaat) met de meegeleverde sleutel. Ga naar de service-interface via http://172.31.0.1:25000. In 'User Settings > WLAN STA/Client Mode Settings' voert u de naam en het wachtwoord van uw thuisnetwerk in.

Wat zijn veelvoorkomende foutcodes en hoe los ik ze op?

Code 10 geeft een voedingsfout aan (controleer de fasen); code 13 oververhitting (laat afkoelen); code 15 een ongeldige klok (synchroniseer). Raadpleeg het gedeelte 'Probleemoplossing' van de handleiding voor de volledige lijst.

Is de MENNEKES Charge APP gratis?

Ja, de app is gratis en beschikbaar in de App Store (iOS) en Google Play (Android). Hiermee kunt u het laden op afstand bedienen, de geschiedenis bekijken en het apparaat configureren.

Hoe onderhoud ik het laadstation?

Voer een dagelijkse visuele controle uit om schade te detecteren. Test de aardlekschakelaar elke zes maanden. Een volledige inspectie door een elektricien wordt elk jaar aanbevolen.

Kan ik de laadstroom beperken?

Ja, in de service-interface onder 'User Settings > Wallbox Configuration' kunt u een beperking van de maximale laadstroom instellen (AMTRON Customer Current Limitation).

Wat te doen bij een stroomstoring?

Na een stroomonderbreking kan het laadproces automatisch worden hervat als de optie 'Power Fail Continue' is ingeschakeld. Anders stopt het laden en moet het handmatig worden herstart.

GEBRUIKSAANWIJZING AMTRON Premium E 1122 T2 Mennekes

1.3 Gebruikte symbolen....3

1. Voor uw veiligheid....3

2.1 Doelgroepen....3

2.2 Gebruik volgens de voorschriften....3

2.3 Oneigenlijk gebruik....4

2.4 Fundamentele veiligheidsinstructies....4

2.4.1 Inachtneming plaatselijke omstandigheden......4

2.4.2 Toezichtplicht in acht nemen....4

2.4.3 Correcte toestand ....4

1. Productbeschrijving.... 5

3.2 Typeplaatje....5

3.3 Opbouw van het apparaat....6

3.4 Optioneleuitrusting....8

1. Technische gegevens....9

2. Installatie....10

5.1 Keuze van de plaats van opstelling....10

5.2 Toelaatbare omgevingsomstandigheden......10

5.3 Installatie ter plaatse....10

5.3.1 Toevoerleiding 11

5.3.2 Afscherming....11

5.3.3 Voedings-, gegevens-, en stuurleiding plaatsen.....11

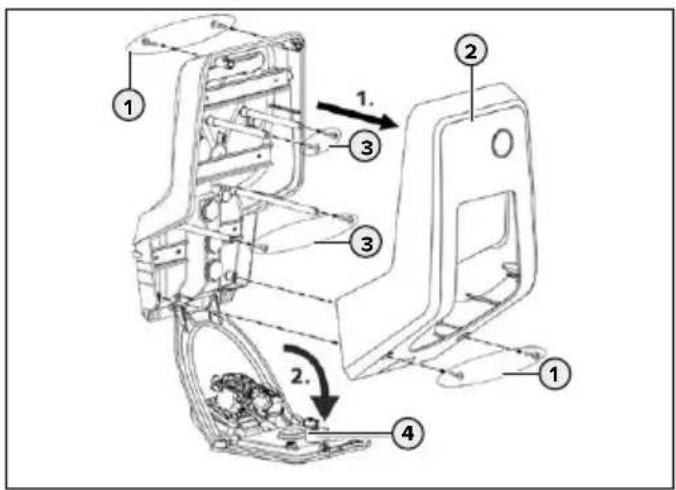

5.4 Apparaat openen....12

5.5 Apparaat monteren....12

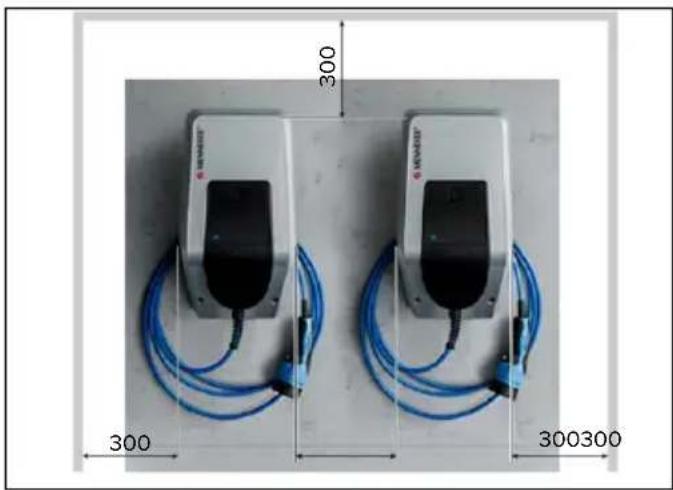

5.5.1 Montageafstanden....12

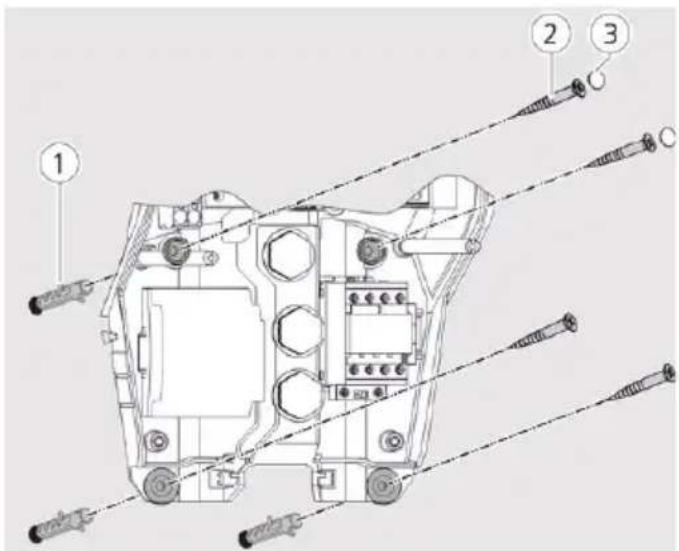

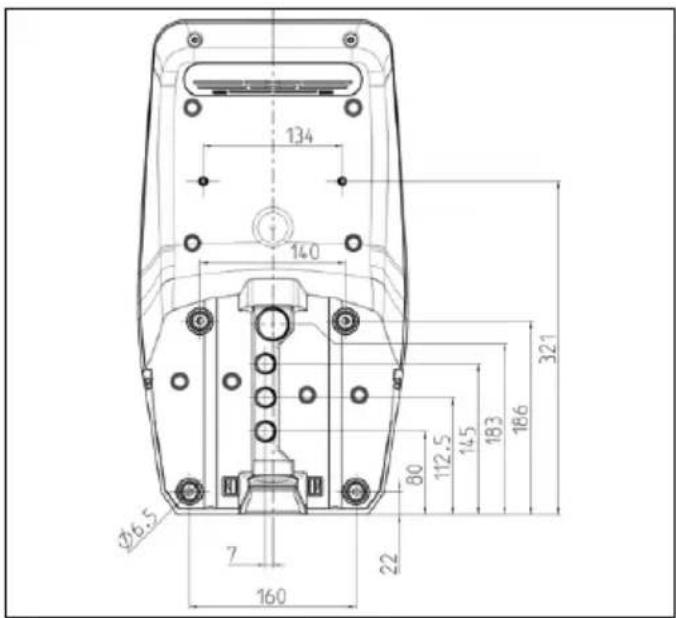

5.5.2 Wandbevestiging....12

5.6 Elektrische aansluiting....13

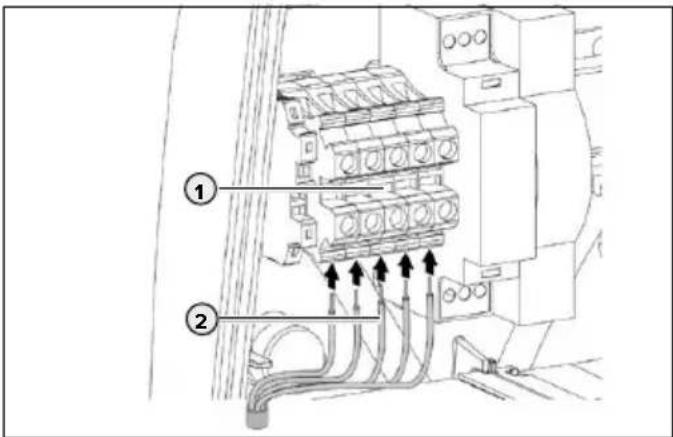

5.6.1 Voedingsleiding aansluiten....13

5.6.2 Netwerkverbinding aansluiten 13

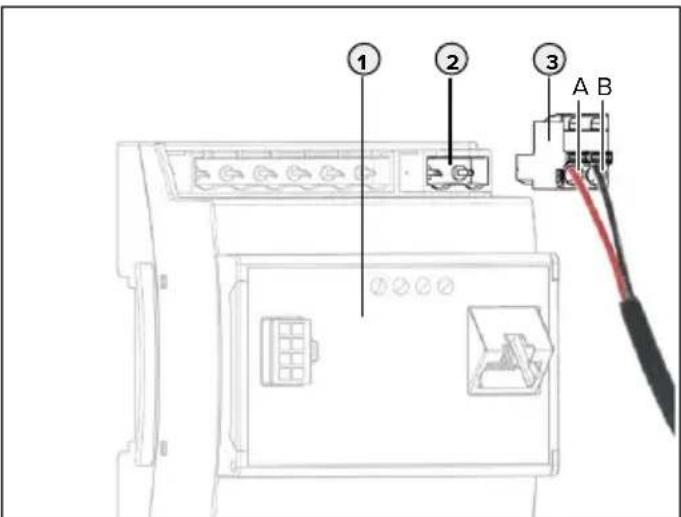

5.6.3 Signaal voor tariefomschakeling aanmaken...... 14

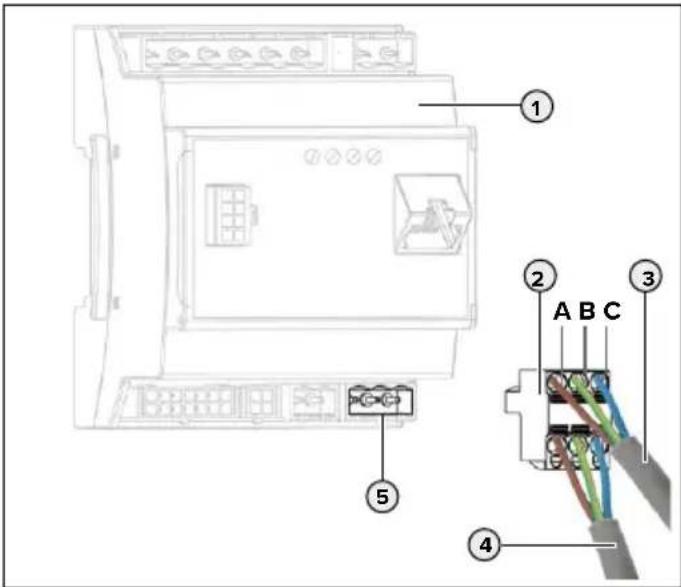

5.6.4 Aansluiting via RS-485-bus 15

5.7 Driefaseapparaat op eenfasig bedrijf instellen ..... 15

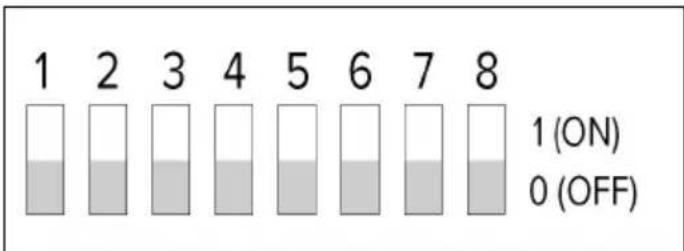

5.8 Configuratieschakelaar....16

5.9 Apparaat sluiten....16

1. Inbedrijfstelling 17

6.1 Apparaat inschakelen....17

6.2 Spanningsvoorziening bewaken....17

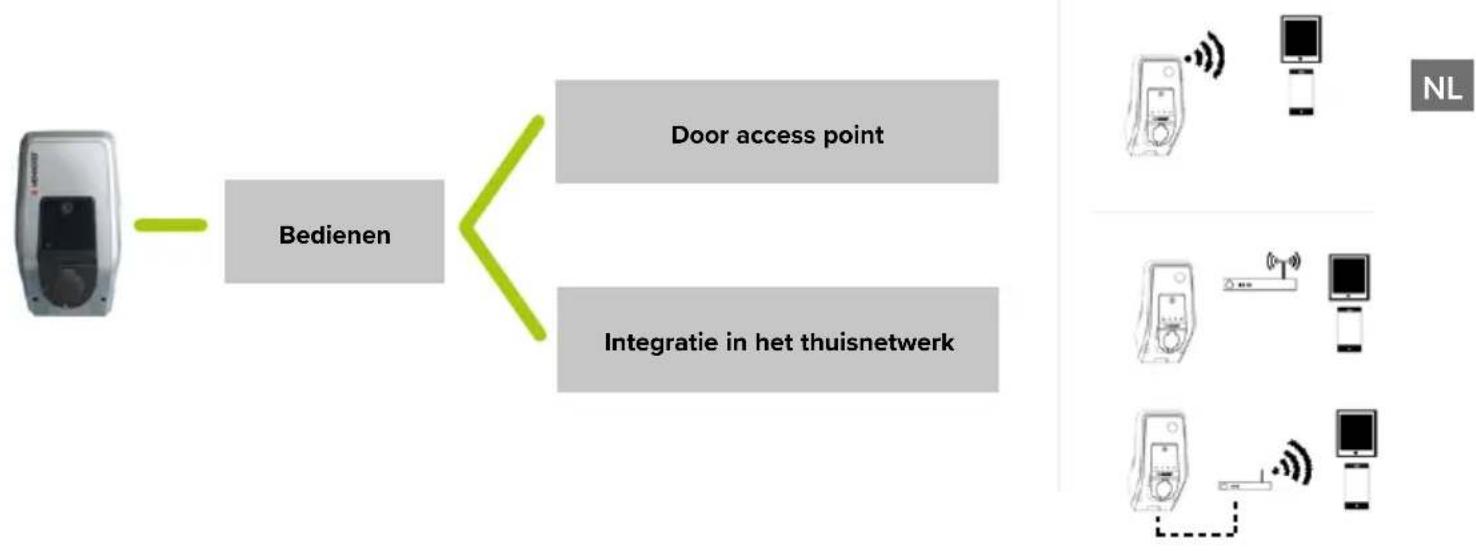

6.3 Netwerkverbinding....17

6.3.1 Netwerkverbinding instellen....18

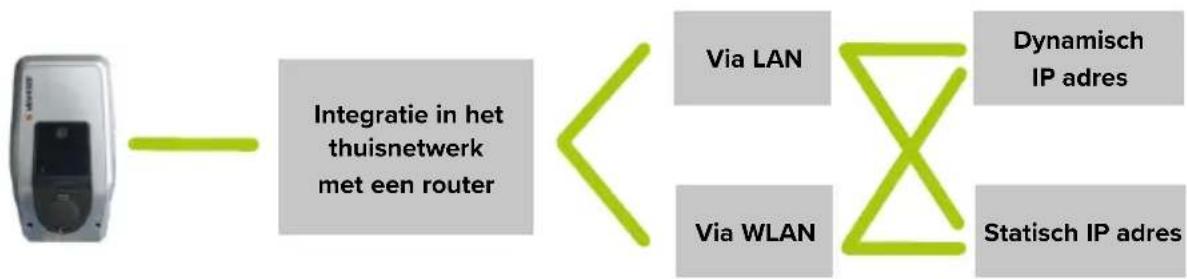

6.3.2 In het thuisnetwerk integreren....19

6.4 Configureren via de service-interface....21

6.4.1 Menu "Production Settings" 21

6.6 Tijdsynchronisatie 28

6.6.1 Tijdsynchronisatie via de MENNEKES Charge App....28

6.6.2 Tijdsynchronisatie in de service-interface......28

6.7.2 Verbinding met het apparaat....30

1. Reparatie....30

2. Storing oplossen....31

8.1 Foutcodes....31

8.2 Reserveonderdelen....33

8.3 Laadstekker noodontgrendelen 33

1. Buitenbedrijfstelling en demontage 33

2. Opslag 33

3. Verwijdering 34

4. Accessoires....34

5. Verklarende woordenlijst....34

1. Over dit document

De AMTRON ^® , hierna “apparaat” genoemd, is verkrijgbaar in verschillende varianten. De variant van uw apparaat wordt op het typeplaatje aangegeven. Dit document verwijst naar de volgende varianten van het apparaat:

■ AMTRON Xtra
■ AMTRON Xtra E
■ AMTRON Xtra R
■ AMTRON Premium
■ AMTRON Premium E
■ AMTRON Premium R
■ AMTRON Premium W

Deze handleiding is uitsluitend bedoeld voor de elektromonteur en bevat aanwijzingen voor een veilige installatie. Aanwijzingen voor bediening en functietoelichtingen vindt u in de gebruiksaanwijzing.

Neem alle aanvullende documentatie voor het gebruik van het apparaat in acht. Bewaar alle documenten goed op om ze te kunnen raadplegen en geef deze aan de volgende exploitant door.

De Duitse versie van deze handleiding is de originele handleiding. Bij handleidingen in andere talen gaat het om vertalingen van deze originele handleiding.

MENNEKES behoudt zich het recht voor de in deze handleiding beschreven software te wijzigen. De in deze handleiding beschreven functies zijn gebaseerd op de AMTRON ^® - software 1.10.

Copyright © 2019 MENNEKES Elektrotechnik GmbH & Co. KG

1.1 Service

Wendt u zich tot MENNEKES of uw verantwoordelijke servicepartner bij vragen over het apparaat. Op onze homepage onder "Partner zoeken" vindt u verdere contactpersonen in uw land.

Gebruik voor een direct contact tot MENNEKES het formulier onder "Contact" op www.chargeupyourday.com

Houd de volgende informatie gereed voor een snelle verwerking:

■ Typeaanduiding / serienummer (zie typeplaatje op het apparaat)

Via www.amtron.info vindt u altijd actuele informatie, software-updates, wijzigingsprotocollen en veel gestelde vragen m.b.t. AMTRON.

Houd het serienummer bij de hand.

Meer informatie over het thema elektromobiliteit vindt u onze homepage onder "FAQ's. https://www.chargeupyourday.com/faqs/

1.2 Waarschuwingen

Waarschuwing voor persoonlijk letsel

Deze waarschuwing geeft een onmiddellijk dreigend gevaar aan, dat tot de dood of zware verwondingen leidt.

Deze waarschuwing geeft een gevaarlijke situatie aan, die tot de dood of zware verwondingen kan leiden.

Deze waarschuwing geeft een gevaarlijke situatie aan, die tot lichte verwondingen kan leiden.

Waarschuwing voor materiële schade

Deze waarschuwing geeft een gevaarlijke situatie aan, die tot materiële schade kan leiden.

1.3 Gebruikte symbolen

Het symbool geeft handelingen aan die alleen door een elektromonteur uitgevoerd mogen worden.

Het symbool geeft een belangrijke aanwijzing aan.

Het symbool kenmerkt een aanvullende, nuttige informatie.

▶ Het symbool geeft een oproep tot actie aan.

■ Het symbool geeft een opsomming aan.

→ Het symbool verwijst naar een andere plaats in deze handleiding.

Het symbool verwijst naar een ander document.

Met symbool geeft een resultaat aan.

2. Voor uw veiligheid

2.1 Doelgroepen

Elektromonteur

Als elektromonteur beschikt u over een erkende elektrotechnische opleiding. Op basis van deze vakkennis bent u geautoriseerd de in deze handleiding gevraagde elektrotechnische werkzaamheden uit te voeren.

NL

Eisen die worden gesteld aan een elektromonteur:

■ kennis van de algemene en specifieke veiligheids- en ongevallenpreventievoorschriften;

■ Kennis van de elektrotechnische voorschriften.

■ Kennis van de landelijke voorschriften.

■ vermogen om risico's te herkennen en potentiële geva- ren te voorkomen.

2.2 Gebruik volgens de voorschriften

AMTRON ^ is een laadstation voor gebruik in de particuliere en semi-publieke gebieden, bijv. particuliere eigendommen, bedrijfsparkeerplaatsen of bedrijventerreinen met beperkte toegang.

Het apparaat dient uitsluitend voor het laden van elektrische voertuigen.

■ Lading volgens modus 3 conform IEC 61851-1.

■ Contactmateriaal conform IEC 62196.

Het apparaat is uitsluitend bedoeld voor de vaste montage ter plaatse en kan in zowel binnen als buiten worden gebruikt.

Alleen bij de varianten Premium: het apparaat kan worden gebruikt als enkel laadpunt of in combinatie met meerdere apparaten met een back-end systeem. De netwerkvorming van meerdere apparaten gebeurt via een MENNEKES ACU. Een ACU is in de MENNEKES eMobility-Gateway en in een Smart-laadzuil geïnstalleerd.

Alleen bij de varianten Xtra: het apparaat kan als afzonderlijk laadpunt worden gebruikt.

In sommige landen zijn er wettelijke voorschriften die een aanvullende bescherming eisen tegen een elektrische schok. Een mogelijke aanvullende veiligheidsmaatregel kan het gebruik van een sluitdeksel zijn.

Het apparaat mag alleen met inachtneming van alle internationale en nationale voorschriften worden gebruikt. De volgende internationale voorschriften of de desbetreffende nationale omzetting hiervan moeten o.a. in acht worden genomen:

IEC 61851-1
IEC 62196-1
IEC 60364-7-722

Alle aanwijzingen in deze handleiding mogen alleen worden uitgevoerd door een gekwalificeerde elektricien.

Lees en volg deze instructies en alle aanvullende documentatie voor het gebruik van het apparaat.

2.3 Oneigenlijk gebruik

Het gebruik van het apparaat is alleen veilig bij gebruik volgens de voorschriften. Elk ander gebruik alsmede wijzigingen aan het apparaat zijn in strijd met de voorschriften en daarom niet toegestaan.

De exploitant is verantwoordelijk voor het reglementair gebruik en het veilige gebruik.

MENNEKES Elektrotechnik GmbH & Co. KG kan niet aan-sprakelijk worden gesteld voor de gevolgen door verkeerd gebruik.

2.4 Fundamentele veiligheidsinstructies

2.4.1 Inachtneming plaatselijke omstandigheden

Wordt de installering niet aan de plaatselijke omstandigheden (bijv. kabellengte van de toevoerleiding) aangepast, beïnvloedt dit de bedrijfsveiligheid. Daardoor kunnen personen zwaar letsel oplopen of overlijden.

▶ Installatie aan de lokale omstandigheden aanpassen.

2.4.2 Toezichtplicht in acht nemen

Personen, met name kinderen, en dieren die de mogelijke gevaren niet of slechts in beperkte mate kunnen inschatten, vormen een gevaar voor zichzelf en anderen.

▶ Uit de buurt van het apparaat, laadkabel, gereedschappen en verpakking houden.

2.4.3 Correcte toestand

Beschadigd apparaat

Vertoont het apparaat schade of gebreken, bijv. een defecte behuizing of ontbrekende onderdelen dan kunnen personen ernstig letsel oplopen door een elektrische schok.

▶ Voorkom botsingen en verkeerde behandeling.
- Gebruik het apparaat niet in geval van schade / defecten.
▶ Markeer beschadigde apparatuur zodat deze niet door anderen wordt gebruikt.
▶ Schade onmiddellijk verhelpen.
▶ Eventueel apparaat buiten bedrijf nemen.

Ondeskundig onderhoud

Ondeskundig onderhoud kan de bedrijfsveiligheid van het apparaat in gevaar brengen en ongelukken veroorzaken. Daardoor kunnen personen zwaar letsel oplopen of overlijden.

▶ Let op het onderhoudsschema.
▶ Regelmatig onderhoud (halfjaarlijks of jaarlijks) uitvoeren.
▶ Eventueel onderhoudsovereenkomst afsluiten.

3. Productbeschrijving

De apparaten onderscheiden zich op basis van klant- of landspecifieke gegevens. Afhankelijk van de uitvoering kunnen er optische afwijkingen voorkomen bij de afbeeldingen in deze handleiding.

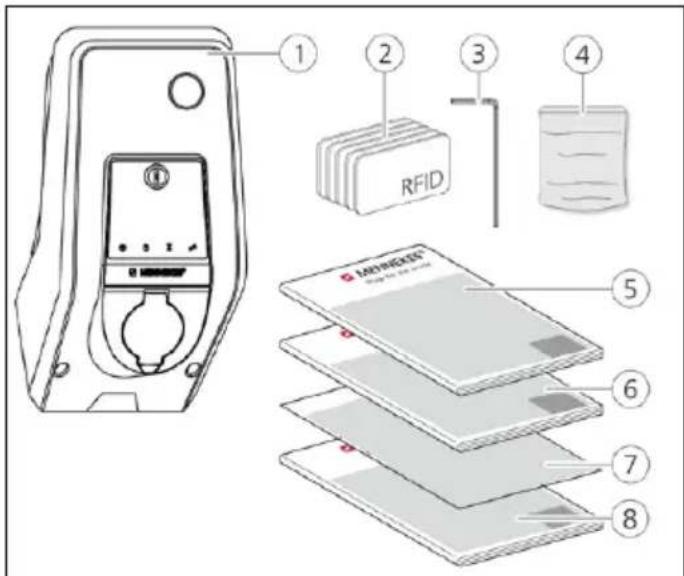

3.1 Leveringsomvang

1. Apparaat
2. RFID-kaarten (2x master, 3x gebruiker) ^1
3. binnenzeskantsleutel
4. Zak met bevestigingsmateriaal (schroeven, pluggen, afsluitdoppen)
5. Gebruiksaanwijzing
6. Installatiehandleiding
7. Installatiegegevensblad
8. Boorsjabloon

^1) Optioneel

i

Bij verlies van het installatiegegevensblad is toegang tot bepaalde functies en de configuratie niet meer mogelijk.

▶ Installatiegegevensblad goed bewaren.
▶ Bij verlies contact opnemen met de support van MENNEKES.
→ "1.1 Service"

Het apparaat kan met of zonder MENNEKES Charge App gebruikt worden. De MENNEKES Charge App is niet in de leveringsomvang begrepen. Het is echter gratis beschikbaar in de App Store en de Google Play Store.

MENNEKES adviseert het apparaat met de MENNEKES Charge App te bedienen.

NL

3.2 Typeplaatje

Het typeplaatje bevat alle belangrijke apparaatgegevens. Het afgebeelde typeplaatje is een monster.

Let op het typeplaatje op uw apparaat. Het typeplaatje bevindt zich op het onderste deel van de behuizing.

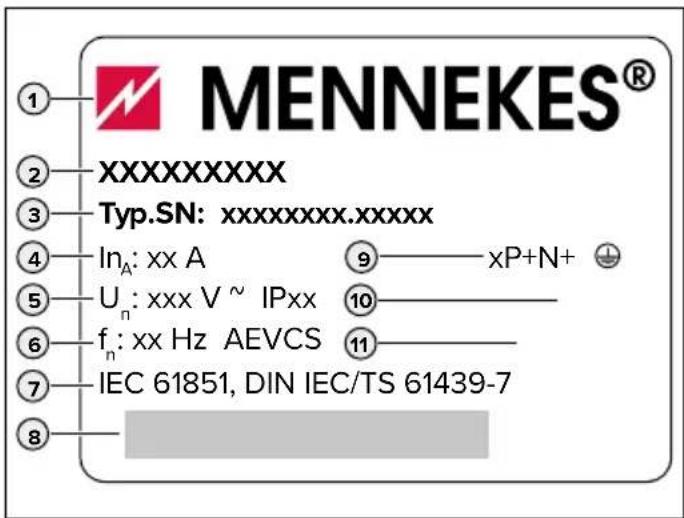

Afb.: 2. Typeplaatje (monster)

1. Fabrikant
2. Type
3. Artikel / Serienummer
4. Nominale stroom
5. Nominale spanning
6. Frequentie
7. Norm
8. Barcode
9. Poolnummer
10. Beschermingsklasse
11. Toepassing

3.3 Opbouw van het apparaat

De behuizing van het apparaat bestaat uit drie delen: het onderste gedeelte van de behuizing, het bovenste gedeelte van de behuizing en het frontpaneel.

De uitvoering van het frontpaneel hangt af van de variant van het apparaat.

Vooraanzicht

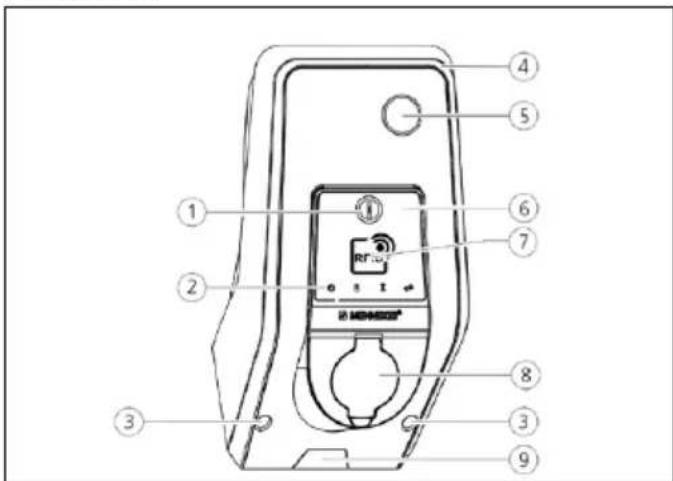

Afb.: 3. Vooraanzicht (voorbeeld: Met laadcontactdoos type 2 voor gebruik van afzonderlijke laadkabel)

1. Multifunctietoets 1)
2. LED-infoveld
3. Bevestigingsschroeven voor bovenste gedeelte behuizing
4. Bovenste gedeelte behuizing
5. Energiemeter met kijkvenster
6. Frontpaneel
7. RFID-kaartlezer
8. Laadcontactdoos, type 2 met klapdeksel
9. Voorgeponste uitsparing voor toevoerleiding / kabelkanaal

1) Optioneel

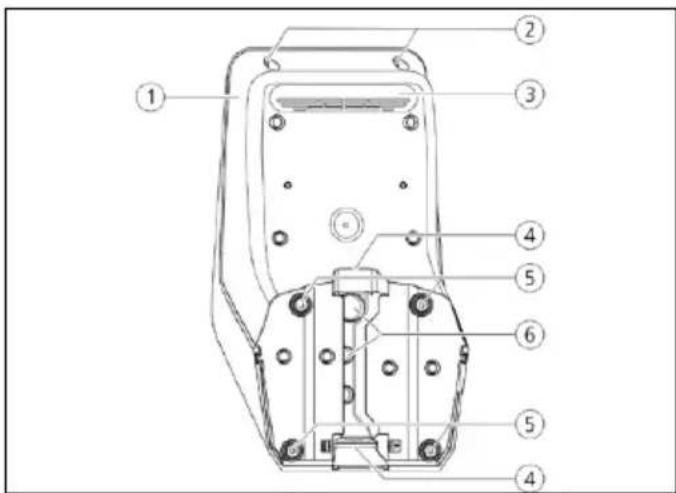

Achteraanzicht

Afb.: 4. Achteraanzicht (voorbeeld)

1. Onderste gedeelte behuizing
2. Bevestigingsschroeven voor bovenste gedeelte behuizing
3. Luchtuitlaat
4. Voorgestanste uitsparing voor toevoerleiding / kabel - kanaal
5. Bevestigingsboringen
6. Kabelopeningen

Binnenaanzicht frontpaneel

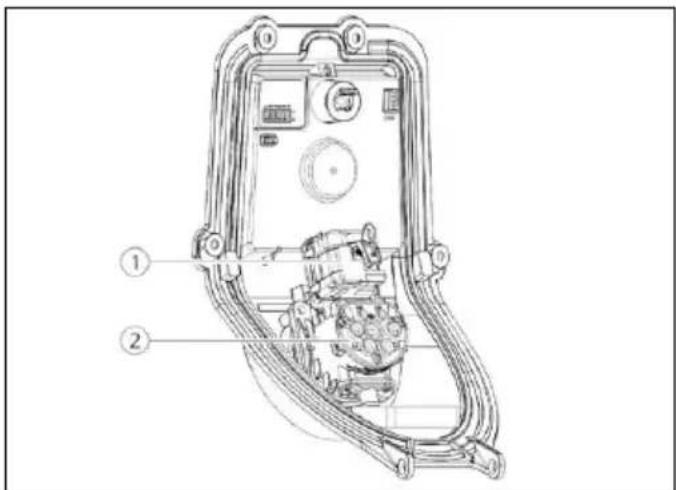

Afb.: 5. Binnenaanzicht frontpaneel (voorbeeld: Met laadcontactdoos type 2 voor gebruik van afzonderlijke laadkabel)

1. Actuator ^1) (vergrendeling stekker)
2. Laadcontactdoos, type 2 met shutter 1)

^1) Optioneel

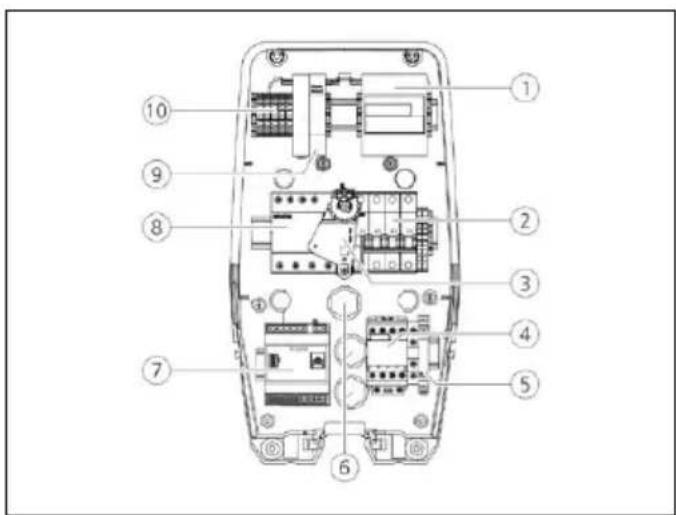

Binnenaanzicht behuizingsonderdeel

Afb.: 6. Binnenaanzicht behuizingsonderdeel (voorbeeld)

1. Energiemeter

2. Installatieautomaat (optioneel met arbeidsstroomactiveringsschakelaar) 1)

3. Bedieningselement voor multifunctionele schakelaar 1)

4. Laadzekering

5. Fasevolgorderelais

6. Kabelopeningen

7. Besturing (HCC 3)

8. Aardlekschakelaar 1)

9. Voeding

10. Aansluitklemmen voor netaansluiting

^1) Optioneel

HCC 3

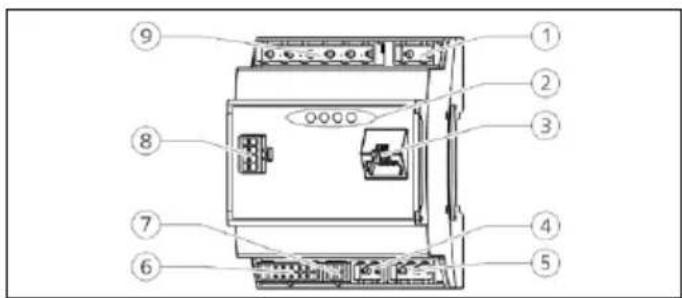

Afb.: 7. HCC 3 (voorbeeld)

1. Stekkerstrook tariefomschakeling
2. Status LED's
3. Netwerkaansluiting (RJ45)
4. Stekkerdoos spanningsvoorziening 12 V DC
5. Stekkerdoos RS-485-bus
6. Stekkerstrook laadcontactdoos
7. Stekkerstrook SO-meter
8. Stekkerstrook frontpaneel
9. Stekkerdoos laagspanningssignaal 230 V AC

De HCC 3 beschikt over vijf bedrijfsmodi die, afhankelijk van de configuratie, ook tijdens bedrijf gewijzigd kunnen worden.

Gebruikshandleiding AMTRON Xtra (E/R), Premium (E/R/W) "5.1 Functiebeschrijving van de bedrijfsmodi"

i

De beschikbaarheid van de afzonderlijke bedrijfsmodi en functies hangt af van de uitrusting en de configuratie van het apparaat. De configuratie gebeurt via een internetbrowser in de service-interface.

3.4 Optionele uitrusting

	RFID-kaartlezer Beveiliging Bedieningselement
Premium E(EU-variant)	RFID-kaartlezer - Stoptoets
Xtra E(EU-variant)	-- Stoptoets
Premium R(EU-variant)	RFID-kaartlezer	Bescherming van personen(aardlekschakelaar)	Multifunctietoetsen
Xtra R(EU-variant)	-	Bescherming van personen(aardlekschakelaar)	Multifunctietoetsen
Premium W(EU-variant)	RFID-kaartlezer	Personen- en leidingbeveiliging (aardlekscha-kelaar en installatieautomaat) met arbeidsstroo-mactiveringsschakelaar	Multifunctietoetsen
Premium(Variant voor Duitsland)	RFID-kaartlezer	Personen- en leidingbeveiliging(aardlekschakelaar en installatieautomaat)	Multifunctietoetsen
Xtra(Variant voor Duitsland)	-	Personen- en leidingbeveiliging(aardlekschakelaar en installatieautomaat)	Multifunctietoetsen

1. Technische gegevens

Laadvermogen modus 3 [kW]		3,7		7,4	11		22
Nominale spanning UN[V] AC ±10 %		230 230 400 400
Nominale frequentie fN[Hz]		50
Nominale stroom InA[A]		16 32 16 32
Maximale voorzekering [A] Volgens typeplaatje / configuratie
Beschermingsklasse		■ Apparaat met vast aangesloten laadkabel: IP 44■ Apparaat met klapdeksel: IP 54
Beschermklasse II		☐
Afmetingen h × b × d [mm]		474 × 259 × 220
Gewicht [kg]		5 – 8,5
Nominale isolatiespanning Ui[V]		500
Nominale stoothoudspanning Uimp[kV]		4
Nominale stroom van een laadpunt InC[A]		16, 1 ph		32, 1 ph	16, 3 ph		32, 3 ph
Voorwaardelijke nominale kortsluitstroom Icc[kA]		10
Nominale belastingsfactor (RDF)		1
Mate van vervuiling		3
Overspanningscategorie		III
Systeem volgens type van aardeverbinding		TN/TT
Opstelling		Buiten of binnen
Vaste plaats / plaats is veranderbaar		Vaste plaats
Toepassing		AEVCS
Buitenste bouwvorm		Wandmontage
EMC-indeling		A+B
Slagvastheid		IK10
	Nominale doorsnede [mm2]	4	10	10	4	10	10
Klemlijst voedingskabel	Klembereik [mm2]	vast 3 × 6flexibel 3 × 4		vast 3 × 10flexibel 3 × 6	vast 5 × 6flexibel 5 × 4		vast 5 × 10flexibel 5 × 6
	Aanhaalmoment [Nm]	max.0,8	max.1,8	max. 1,8	max.0,8	max.1,8	max. 1,8
Standaard		IEC 61851, DIN IEC / TS 61439-7

5. Installatie

OP

Beschadiging van het apparaat door ondeskundig gebruik

Botsingen en schokken evenals een ondeskundige omgang kunnen het apparaat beschadigen.

▶ Vermijd botsingen en schokken.
- Gebruik een zachte onderlaag om het apparaat te plaatsen.
- Gebruik de pen voor bevestiging van het frontpaneel niet als transporthulp of greep.

5.1 Keuze van de plaats van opstelling

Het apparaat is uitsluitend bedoeld voor de vaste montage ter plaatse en kan in zowel binnen als buiten worden gebruikt. Een geschikte opstellingsplaats voldoet aan de volgende voorwaarden:

■ Apparaat en laadopstelplaats bevinden zich, afhankelijk van de gebruikte laadkabel, voldoende dichtbij elkaar.
■ Technische gegevens en netwerkgegevens stemmen overeen.

■ Toelaatbare omgevingsvoorwaarden worden aangehouden.

5.2 Toelaatbare omgevingsomstandigheden

VAAR

Explosie- en brandgevaar

Wordt het apparaat in explosiegevaarlijke gebieden (Ex-bereik) gebruikt, kunnen explosieve stoffen zich door vonkvorming van onderdelen van het apparaat ontsteken.

- Niet gebruiken in explosiegevaarlijke omgevingen (bijv. LPG-tankstations).

OP

Beschadiging van het apparaat door ongeschikte omgevingsomstandigheden

Een ongeschikte keuze van de opstellingslocatie kan tot beschadigingen. Let op de volgende punten bij de keuze van de opstellingsplaats:

▶ Vermijd directe zoninstraling.
Eventueel een beschermend dak monteren.

▶ Voorkom het binnendringen van water en warmteophoping.

▶ Op voldoende ventilatie van het apparaat letten. Niet in nissen inbouwen.

▶ Apparaat uit de buurt van warmtebronnen houden.
▶ Vermijd sterke temperatuurschommelingen.

Toelaatbare omgevingsomstandigheden

Omgevingstemperatuur -25 ... +40 °C

Gemiddelde temperatuur in 24 uur < 35 °C

Hoogteligging Max. 2.000 m boven de zeespiegel

Relatieve luchtvochtigheid Max. 95 % (niet-condenserend)

5.3 Installatie ter plaatse

VAAR

Brandgevaar door overbelasting van het apparaat

Bij een ongepast ontwerp van de stroomonderbreker en de toevoerleiding bestaat brandgevaar door overbelasting van het apparaat.

▶ Plaats de toevoerleiding en de zekeringautomaat overeenkomstig de technische gegevens van het apparaat.

De installatie van een apparaat in een voedingsnet waarin storingsbronnen bijv. een frequentieomvormer worden gebruikt, kan tot functiestoringen of beëindigen van het laadproces leiden.

5.3.1 Toevoerleiding

▶ Ontwerp van de toevoerleiding overeenkomstig de nominale stroom.
→ "4. Technische gegevens"

Bij het ontwerp van de toevoerleiding (Doorsnede en kabeltype) absoluut de volgende plaatselijke omstandigheden in acht nemen:

■ Type van plaatsing
■ Kabelbekleding
Kabellengte

5.3.2 Afscherming

Het apparaat is afhankelijk van de uitvoeringsvariant conform de volgende tabel met een aardlekschakelaar (FI) type B en een zekeringautomaat (LS) uitgevoerd.

Variant FI type B LS
Xtra E, Premium E --
Xtra R, Premium R X -
Xtra, Premium (W) X X

Installatieautomaat

Bij de uitvoeringsvarianten Xtra E, Xtra R, Premium E en Premium R moet de benodigde installatieautomaat door de klant worden voorzien.

De dimensionering van de LS-schakelaar moet onder inachtneming van de informatie op het typeplaatje, het gewenste laadvermogen en de toevoerleiding (kabellengte, doorsnede) naar het apparaat overeenkomstig de landelijke voorschriften gebeuren.

Aardlekschakelaar

GEVAAR

Verwondingsgevaar door elektrische schok

Stroomgevoelige aardlekschakelaar (type B) mogen niet achter pulsstroomgevoelige FI-schakelaar (type A) worden gemonteerd. De type A triggerfunctie kan door type B zo worden beïnvloed, dat ze ook bij het optreden van foutstromen, niet meer kunnen uitschakelen.

▶ Sluit een aardlekschakelaar type B altijd vóór een FI-schakelaar type A aan.

■ Apparaten zonder interne aardlekschakelaar moeten via een separate aardlekschakelaar worden aangesloten (zie ook IEC 60364-7-722).
■ Apparaten met geïntegreerde aardlekschakelaar worden met type B geleverd.
Er mogen geen andere stroomcircuits op deze aardlekschakelaar worden aangesloten.

Bij de uitvoeringsvarianten Xtra E en Premium E moet de benodigde aardlekschakelaar door de klant worden voorzien.

5.3.3 Voedings-, gegevens-, en stuurleiding plaatsen

Alle noodzakelijke kabels op de locatie als op- of als inbouwmontage plaatsen.

→ Aanwijzingen met betrekking tot de kabels:

"5.5 Apparaat monteren" en "5.6 Elektrische aansluiting"

Opbouwmontage

MENNEKES adviseert het apparaat op een lokaal aanwezig kabelkanaal

(hoogte 30 mm × breedte 45 mm) te monteren.

Komen de kabels of het kabelkanaal van onder, moet de voorgestanste uitsparing in het behuizingsbovendeel worden uitgebroken.

Inbouwmontage

Bij de inbouwmontage van de kabels moeten de posities van de kabels overeenkomstig het boorsjabloon worden voorzien.

5.4 Apparaat openen

Afb.: 8. Apparaat openen

In de uitleveringstoestand is het behuizingsbovendeel (2) De schroeven (1) zijn in het apparaat als toebehoren bijgevoegd.

Verzekeren dat de stroomvoorziening is uitgeschakeld. worden aangehouden.

▶ Behuizingsbovendeel (2) afnemen.
▶ Schroeven (3) voor het frontpaneel verwijderen en frontpaneel (4) naar onder klappen.

5.5 Apparaat monteren

Bij sterke minustemperaturen moet het apparaat voor de montage en inbedrijfstelling eerst 24 uur bij kamertemperatuur worden opgeslagen.

5.5.1 Montageafstanden

De aangegeven montageafstanden zijn minimumafstanden en moeten voor de onbeperkte toegang bij de bediening en bij onderhouds- en instandhoudingswerkzaamheden

5.5.2 Wandbevestiging

MENNEKES adviseert de montage op een ergonomisch geschikte hoogte afhankelijk van de lichaamslengte.

Afb.: 10. Boormaten [mm]

Bevestigingsboringen aan de hand van het mee-geleverde boorsjabloon of de afbeelding „Afb.: 10. Boormaten“ markeren.

Gebruik voor de montage op betonwanden, bakstenen wanden en houten wanden het mee-geleverde bevestigingsmateriaal. Bij een andere ondergrond moet op de montageplaats een geschikte bevestigingswijze worden gekozen.

- Boor de gaten in de wand en houd hierbij de diameter aan, die voor het gekozen bevestigingsmateriaal beoogd is. - Kabels op de op het boorsjabloon aangegeven posities plaatsen.

Voor de toevoerleiding is binnen het apparaat ca. 45 cm kabel benodigd.

Kabels door één van de kabelinvoeren in het apparaat leiden. Daartoe moet een gat in het betreffende membraan worden gestoken.

Om het binnendringen van regenwater te voorkomen, moet het gat in het membraan niet groter zijn dan de kabels.

Afb.: 11. Aan de wand bevestigen

• Apparaat met gebruik van pluggen (1), schroeven (2) en afsluitstop (3) aan de wand vastschroeven.
• Apparaat op een vaste en veilige bevestiging controle- ren.

5.6 Elektrische aansluiting

5.6.1 Voedingsleiding aansluiten

Afb.: 12. Aansluitklemmen

▶ Toevoerleiding 370 mm strippen.
▶ Aderisolatie 12 mm strippen.
Aders (2) van de toevoerleiding conform stroomschema op de klemmenstrip (1) aansluiten.

Bij het plaatsen van de toevoerleiding toegestane buigradius aanhouden.

▶ Controleren: Afzonderlijke aders correct aangesloten en schroeven stevig aangedraaid.

5.6.2 Netwerkverbinding aansluiten

Het apparaat kan naar keuze draadloos via WLAN of beka- beld via een ethernetkabel (RJ45) in het netwerk worden geïntegreerd.

Draadloos netwerk

Een draadloze netwerkvorming is mogelijk, wanneer het apparaat zich binnen de reikwijdte van uw WLAN-netwerk bevindt. Er is geen andere bekabeling noodzakelijk.

Leidinggebonden netwerk

Moet het apparaat via ethernet in het netwerk worden geïntegreerd, moet een geschikte netwerkkabel met RJ45-stekker tot aan het apparaat worden geplaatst.

De netwerkkabel moet een voldoende spanningssterkte hebben en geschikt zijn voor de gemeenschappelijke installatie met netspanningsgeleidende leidingen.

MENNEKES adviseert het gebruik van ethernetkabels van het type Cat. 7a of hoger.

Afb.: 13. Netwerkkabel aansluiten

Verzekeren, dat de toelaatbare buigradius van de gebruikte netwerkkabel niet wordt onderschreden.

▶ De stekker (2) van de netwerkkabel op de netwerkbus van de HCC 3s (1) aansluiten.

5.6.3 Signaal voor tariefomschakeling aanmaken

Moet het apparaat in de modus "Netbesturing" worden gebruikt, moet het apparaat bijv. met een toonfrequentontvanger worden verbonden.

Het tariefomschakelingssignaal wordt via een steekverbinder op de HCC 3 aangesloten.

■ Voor de activering van het secundaire stroomtarief (NT) moet het tariefomschakelingssignaal aan de ingang van de HCC 3 s aanwezig zijn.

Is het hoofd stroomtarief (HT) actief, mag geen tarief-omschakelingssignaal aan de ingang van de HCC 3s aanwezig zijn.

Afb.: 14. Tariefomschakelingssignaal aansluiten

▶ Stuurleiding strippen.

▶ Fase op klem A en nulgeleider op klem B van de steekverbinder (2) aansluiten.

Klemmen Beschrijving

A Fase van signaal voor tariefomschakeling230 V AC

B Nul van signaal voor tariefomschakeling230 V AC

▶ Stekker in de overeenkomstige stekkerdoos (2) aan de HCC 3 (1) steken.

▶ Aansluiting van het externe apparaat conform voorschriften van de fabrikant.

Bij aansluiting van het tariefomschakelingssignaal op een externe spanningsbron moet een aanwijzing volgens de nationale voorschriften worden aangebracht (bijv. in de vorm van een sticker).

De activering van het tariefomschekelingssignaal gebeurt in de service-interface.

De instelling van de maximaal beschikbare stroom voor HT en NT gebeurt in de MENNEKES Charge App.

5.6.4 Aansluiting via RS-485-bus

Als de besturing van meerdere apparaten via een bovengeplaatst back-endsysteem bijvoorbeeld chargecloud moet gebeuren, moeten de apparaten via een RS-485-bus met een MENNEKES ACU worden verbonden. De bus-kabel wordt via een bijgevoegde Steekverbinder met Dubbeleaansluiting aan de HCC 3 aangesloten.

Voor de besturing van meerdere apparaten moet de bedrading in lijnbustopologie plaatsvinden.

MENNEKES adviseert het gebruik van de volgen- de kabels voor de RS-485-bus:

■ Voor leggen in de grond: Siemens PROFIBUS-leiding grondkabel 6XV1830-3FH10 (fabrikant EAN 4019169400428).
■ Voor leggen zonder mechanische belasting: Siemens PROFIBUS-leiding 6XV1830-0EH10 (fabrikant EAN 4019169400312).

Bij gebruik van de aanbevolen leidingen is bij buslengtes tot 300 m een probleemloos gebruik mogelijk.

Afb.: 15. Aansluiting RS-485-bus

▶ Buskabel (3) van de vorige ACU resp. SCU strippen en de afschermingen vrijleggen
▶ Afschermingen van (3) op de klem C van de stekker met dubbele aansluiting (2) aansluiten.
- Afzonderlijke aders van (3) aan de klemmen A en B aansluiten (voorbeeld bij Siemens profibus-kabel: groene ader op klem A, rode ader op klem B, grijze ader op klem C).

Klem Beschrijving

A Bussignaal A

B Bussignaal B

C Referentieniveau

▶ Buskabel van de volgende SCU (4) analoog aan (3) aansluiten.
▶ Stekker met dubbele aansluiting (2) in de overeenkomstige stekkerdoos (5) aan de HCC 3 (1) aansluiten.
▶ Met de vorige resp. volgende ACU resp. SCU op dezelf-de manier verbinden.

5.7 Driefaseapparaat op eenfasig bedrijf instellen

Om een driefaseapparaat (voor apparaten met 11 resp 22 kW laadvermogen) eenfasig te gebruiken, is het noodzakelijk de potentiometer aan het fasevolgorderelais om te schakelen.

▶ Apparaat eenfasig aansluiten.
Hiervoor de klemmen L1, N en PE gebruiken.
▶ Potentiometer (1) op stand 1 met behulp van een sleuf-schroevendraaier instellen.
▶ Selectievakje "Monitoring Relay Wired to 1 Phase Only" in de service-interface activeren.
→ "6.4.2 Menu "Installation Settings"

Instelling Beschrijving

1 Eenfasig bedrijf

3 Driefasig bedrijf

5.8 Configuratieschakelaar

Alleen bij AMTRON ^® - software 1.10 en hoger.

Omschakelen naar de bedrijfsmodus „SCU“ kan worden ingesteld met de configuratieschakelaar S1. De configuratieschakelaars S2, S3, S4, S5, S6, S7 en S8 zijn niet bezet. De configuratieschakelaars bevinden zich aan de achterkant van het voorpaneel.

Afb.: 16. Configuratieschakelaar

Instelling Beschrijving

S1 = 1 (ON) Bedrijfsmodus „SCU“ is actief.

S1 = 0 (OFF) Bedrijfsmodus "SCU" is niet actief.

Is de bedrijfsmodus "SCU" via de configura- tieschakelaar actief, wordt een andere bedrijfsmo- dus, die in de service-interface wordt ingesteld, genegeerd.

Wordt de configuratieschakelaar teruggezet naar de instelling S1 = 0 (OFF), wordt de eerder ingestelde bedrijfsmodus weer actief.

Permanent bedrijf in de bedrijfsmodus „SCU“ instellen

Bedrijfsmodus „SCU“ in de service-interface instellen.
→ „6.4.3 Menu “User Settings”“
▶ Apparaat opnieuw starten.

Is de bedrijfsmodus "SCU" in de service-interface ingesteld, blijft de bedrijfsmodus "SCU" ook bij in- of uitschakelen van de configuratieschakelaar S1 altijd actief.

5.9 Apparaat sluiten

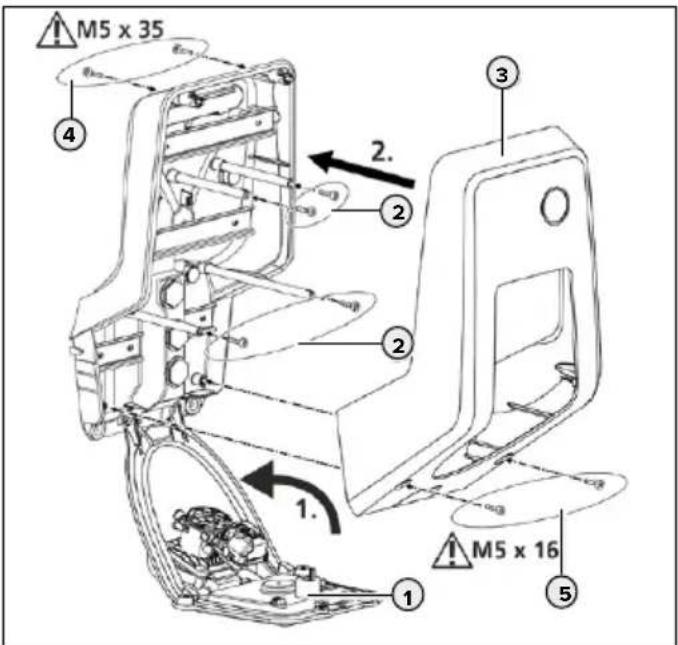

Afb.: 17. Apparaat sluiten

▶ Frontpaneel (1) naar boven zwenken en met de schroeven (2) bevestigen.
▶ Behuizingsbovendeel (3) monteren en met de schroeven (4) en(5) bevestigen. Meegeleverde verkorte inbussleutel gebruiken.

6. Inbedrijfstelling

6.1 Apparaat inschakelen

VAAR

Gevaar voor elektrische schokken bij beschadigde apparaten

Bij gebruik van een beschadigd apparaat bestaat het gevaar op een elektrische schok.

• Gebruik het apparaat niet wanneer deze schade vertoont.
  Kenmerk het beschadigde apparaat, zodat dit niet door andere personen gebruikt wordt.
  ▶ Laat de schade onmiddellijk door een gekwalificeerde elektromonteur verhelpen.
  ▶ Laat het apparaat evt. door een gekwalificeerde elektromonteur buiten gebruik nemen.

Voorwaarde:

■ Apparaat is correct geïnstalleerd.
■ Apparaat is in een correcte toestand.

Aardlekschakelaar en installatieautomaat inschakelen.

▶ Spanningsvoorziening inschakelen en controleren.

→ "6.2 Spanningsvoorziening bewaken"

De led op de voedingseenheid gaat branden.

Led "Bedrijfsklaar" op het led-infoveld brandt.

Drie fasen, linksdraaiveld:

▶ Gebruik van de klemmen L1, L2, L3, N, PE.
▶ Instelling relais potentiometer op 3.

▶ Gebruik van de klemmen L1, N, PE.
▶ Instelling relais potentiometer op 1.

De groene led brandt.

De evaluatie van de potentiometer gebeurt slechts eenmalig na het aanleggen van de voedingsspanning.

6.2 Spanningsvoorziening bewaken

Het apparaat wordt door een fasevolgorderelais bewaakt. Het bewaakt de drie fasen (L1, L2, L3) en de nulgeleider (N) van de spanningsvoorziening op correcte fasevolgorde, fase-uitval resp. onderspanning.

Bedrijfsstatusweergave

Drie fasen, rechtsdraaiveld:

▶ Gebruik van de klemmen L1, L2, L3, N, PE.
▶ Instelling relais potentiometer op 3.

De groene led brandt.

6.3 Netwerkverbinding

Bij een bestaande netwerkverbinding kan het apparaat worden geconfigureerd en bediend. De configuratie van de functies en bedrijfsmodi gebeurt met een internetbrowser via de service-interface van het apparaat. De bediening van het apparaat kan met een mobiel eindapparaat via de MENNEKES Charge App gebeuren.

Het inrichten van de netwerkverbinding gebeurt ofwel als directe verbinding met een LAN-kabel of als access point door het WLAN van het apparaat.

Directe verbinding

Om een directe verbinding via LAN tot stand te brengen, moeten het apparaat en het eindapparaat (PC / laptop) zich in hetzelfde adresbereik bevinden. Het IP-adres van het apparaat is bij de directe verbinding statisch.

IP adres: 192.168.0.100

▶ Apparaat en eindapparaat met een LAN-kabel verbinden.

▶ Eigenschappen van de netwerkverbinding aan het eindapparaat wijzigen:

IPv4-adres: 192.168.0.21

IPv4-subnetmasker: 255.255.255.0

▶ Internetbrowser openen. Onder http://192.168.0.100:25000 is de service-interface bereikbaar.

Als access point

In uitleveringstoestand werkt de interne WLAN-module als access point. Dat betekent, dat het apparaat een eigen WLAN-netwerk ter beschikking stelt, metet eindapparaat (PC / laptop / tablet / smartphone) kan verbinden.

IP adres: 172.31.0.1

Het WLAN van het apparaat is met WPA2-versleuteling beveiligd.

▶ WLAN op het eindapparaat activeren.

▶ Eindapparaat met het WLAN-netwerk van het apparaat verbinden.

Daartoe is de invoer van de WLAN WPA2-key (installatiegegevensblad) noodzakelijk.

▶ Internetbrowser openen. Onder http://172.31.0.1:25000 of onder http://myamtron.com:25000 is de service-interface bereikbaar.

Het access point is altijd actief, wanneer het apparaat niet met WLAN in een thuisnetwerk is geïntegreerd of geen WLAN-netwerk beschikbaar is.

6.3.2 In het thuisnetwerk integreren

Indien nodig kan het apparaat in het thuisnetwerk worden geïntegreerd, om de service-interface en de MENNEKES

Charge App op elk moment zonder verdere configuratie te bereiken. Daardoor is het mogelijk, het apparaat ondanks verwijdering te configureren resp. te bedienen.

De integratie van het apparaat gebeurt ofwel via LAN of via WLAN. Standaard wordt aan het apparaat door de router een dynamisch IP-adres toegewezen. Indien nodig kan aan het apparaat een statisch IP-adres worden toegewezen.

NL

Via LAN

Apparaat en router met een LAN-kabel verbinden. Er is geen verdere configuratie noodzakelijk.

Onder http://AMTRONIP:25000 is de service-interface bereikbaar (in plaats van "AMTRONIP" het IP-adres van het apparaat invoeren). Het apparaat verkrijgt haar dynamische IP-adres via de DHCP-functie van de router en kan zich afhankelijk van de configuratie van de router wijzigen.

Het toegewezen IP-adres kan in de gebruikersinterface van de router worden opgevraagd.

Gebruiksaanwijzing van de router.

Via WLAN

Om het apparaat via WLAN in het thuisnetwerk te integreren, is een configuratie vooraf noodzakelijk.

▶ Verbinding met de service-interface tot stand brengen.
→ "6.3.1 Netwerkverbinding instellen"
In de service-interface naar "User Settings" > "WLAN STA/ Client Mode Settings" navigeren.
In het veld "Network Name/SSID" de naam van het WLAN invoeren.
In het veld "Network Name/SSID" de naam van het WLAN invoeren.
▶ Eventueel in het veld "Security Mode" het encryptiesysteem van de router selecteren.

In de standaardinstelling wordt het encryptiesysteem automatisch herkend. Als dit niet de geval is, kiest u onder "Security Mode" het door de router gebruikte encryptiesysteem.

▶ Met "Submit" bevestigen.

Zodra de invoer met "Submit" is bevestigd, krijgt het apparaat haar IP-adres van de DHCP-functie van de router. De service-interface is onder het actuele adres niet meer bereikbaar.

Tijdens de verbinding is de service-interface onder http://MTRONIP:25000 bereikbaar (in plaats van "AMTRONIP" het IP-adres van het apparaat invoeren).

Het apparaat verkrijgt haar dynamische IP-adres via de DHCP-functie van de router en kan afhankelijk van de configuratie van de router wijzigen.

Het toegewezen IP-adres kan in de gebruikersinterface van de router worden opgevraagd.

Gebruiksaanwijzing van de router.

Verliest het apparaat de WLAN-verbinding met het netwerk, wordt automatisch het access point geactiveerd.

Statisch IP-adres toewijzen

Indien nodig kan aan het apparaat een statisch IP-adres worden toegewezen. Het IP-adres verandert niet.

Bij een LAN-verbinding:

In de service-interface naar "User Settings" > "Ethernet Settings" navigeren.

Bij een WLAN-verbinding

In de service-interface naar "User Settings" > "WLAN STA/ Client Mode Settings" navigeren.
▶ Veld "Use static IP" activeren.
In het veld "Static IP Address" het gewenste IP-adres invoeren.

In het veld "Static Netmask" het subnet invoeren. Voorwaarde:

• Router en apparaat bevinden zich in hetzelfde adresbereik.
  De laatste drie cijfers van het IP-adres moet groter zijn dan 200. Getallen tot 200 zijn vaak voor de DHCP-functie van de router gereserveerd.

In het veld "Static Netmask" het subnet invoeren.

In het veld "Gateway Address" het IP-adres van de router invoeren.

Gebruiksaanwijzing van de router.

▶ Met "Submit" bevestigen.

Tijdens de verbinding met statisch IP-adres is de service-interface altijd onder http://AMTRONSTATICIP:25000 te bereiken (in plaats van "AMTRONSTATICIP" het statische IP-adres van het apparaat invoeren).

Voorbeeld:

Instellingen in de service-interface bij de uitgifte van een statisch IP-adres (verbinding met LAN). De router is een FRITZ!Box met het standaard IP-adres 192.168.178.1

Ethernet Settings

Afb.: 18. Instellingen in de service-interface bij de uitgifte van een statisch IP-adres (verbinding met LAN). De router is een Fritz!Box.

Bij de instellingen in het voorbeeld is de service-interface altijd onder http://192.168.178.222:25000 te bereiken.

6.4 Configureren via de service-interface

Voorwaarden voor de internetbrowser:

■ Geactiveerd JavaScript
■ Microsoft Internet Explorer 11 of hoger
■ Mozilla Firefox v30 of hoger
■ Google Chrome v35 of hoger
■ Opera v20 of hoger

IP-adres van het apparaat en poort (25000) in de adresregel van de internetbrowser invoeren.

→ "6.3 Netwerkverbinding"
▶ PIN3 (Installation PIN) invoeren.
Met hoofdmenu van de service-interface wordt geopend.

Bij invoer van de PIN1 (APP PIN) kunnen geen wijzigingen in het menu "Installation Settings" worden uitgevoerd.

▶ Tijd synchroniseren.
→ "6.6 Tijdsynchronisatie"

i Op het led-infoeld verschijnt een storingsmelding, als de tijd niet is gesynchroniseerd.

De volgende submenu's worden getoond:

■ "Production Settings": Weergeven van de fabrieksinstellingen en hard-/ softwareversies.
■ "Installation Settings": Instellingen voor inbedrijfstelling uitvoeren.
■ "User Settings": Klantspecifieke instellingen uitvoeren.
■ "Whitelist": RFID-kaarten (gebruiker) vastleggen.
■ "Systeem": back-up van de uitgevoerde instellingen, herstart van het apparaat, update van de software.

- Configureer het apparaat onder inachtneming van de omstandigheden en klantwensen.

Uitgevoerde configuratie door klikken op het schakelvlak "Submit" opslaan.

6.4.1 Menu "Production Settings"

In het menu "Production Settings" worden de fabrieksinstellingen en de versies van hardware en software weergegeven. U kunt hier geen wijzigingen aanbrengen.

Wallbox Data
Waarde Beschrijving
HMI HW Version Hardwareversie HMI
HMI SW Version Softwareversie HMI
HMI Type HMI-type
HMI IO Status Status van de in- en uitgangen
HMI Temperature Internal [°C]	HMI-temperatuur
HMI Temperature External [°C]	Apparaattemperatuur
HMI Error Code HMI-foutcode
RFID Version	Versie van de RFID-kaartlezer
WLAN Version	Versie van de WLAN-module
HCC3 HW Version	Hardwareversie van de HCC 3
HCC3 SW Version	Softwareversie van de HCC 3
HCC3 IO State	Status van de in- en uitgangen van de HCC 3
HCC3 CP/PP-State	Status van de CP/ PP-signaalcontacten
HCC3 Error Code	Foutcode van de HCC 3
AMTRON Operation Mode	Bedrijfsmodus van het apparaatGebruikshandleiding AMTRON Xtra (E/R), Premium (E/R/W)“5.1 Functiebeschrijving van de bedrijfsmodi”
AMTRON Name	Naam van het apparaat
AMTRON NDN	Naam netwerkapparaat
AMTRON State	Bedrijfstoestand van het apparaat
AMTRON RS485 adres	Netwerkadres van het apparaat bij actieve RS-485 busverbinding (SCU-modus)
AMTRON Connector Type	Stekkersysteem van het apparaat
AMTRON No. of Phases	Aantal netfasen
AMTRON Rated Current	Maximale laadstroom
AMTRON Serial Number	Serienummer van het apparaat
AMTRON Order Number	Artikelnummer van het apparaat
AMTRON Temperature Sensor Installed	■ yes: Interne temperatuursensor aanwezig■ no: Interne temperatuursensor niet aanwezig
AMTRON Local Fuses Installed	■ yes: Interne LS- en FI-schakelaar aanwezig■ no: Interne LS- en FI-schakelaar niet aanwezig
AMTRON Production Settings Write Enabled	■ yes: “Production Settings” schrijfbeveiligd■ no: “Production Settings” bewerkbaar
HCC3 Ethernet MAC Address	MAC-adres van de LAN-interface van de HCC 3
HCC3 Total Energy [Wh]	Som van de geladen energie

In het menu "Installation Settings" kunnen de instellingen voor de inbedrijfstelling worden uitgevoerd.

• Instellingen onder inachtneming van de uitgevoerde installatie uitvoeren.
  → "5.3 Installatie ter plaatse"

Installation Data
Waarde Beschrijving
AMTRON Installation Current	Invoer: maximale laadstroom in A
Energy Manager Present	□ Geen energiemanager gebruiken☑ Energiemanager gebruiken▶ Als een energiemanager moet worden gebruikt, bovendien onder “Energy Manager Configuration” de gewenste energiemanager selecteren.

External Tariff Switch Connected	□ Geen extern tariefomschakelingssignaal aanwezig☑ Extern tariefomschakelingssignaal aanwezigGebruikshandleiding AMTRON Xtra (E/R), Premium (E/R/W)“5.1 Functiebeschrijving van de bedrijfsmodi”
Monitoring Relay Wired to 1 Phase Only	□ Bewaking van alle drie fasen (bij apparaten de driefasig worden gebruikt)☑ Bewaking van één fase (bij apparaten die eenfasig worden gebruikt)

Informatie over "AMTRON Installation Current"

Bij de apparaten met 3,7 kW laadvermogen zonder installatieautomaat is het mogelijk, deze op 7,4 kW laadvermogen te configureren.

▶ Veld "AMTRON Installation Current" instellen op 32 A.

VAAR

Brandgevaar door overbelasting van het apparaat

Bij een ongepast ontwerp van de stroomonderbreker en de toevoerleiding bestaat brandgevaar door overbelasting van het apparaat.

▶ Plaats de toevoerleiding en de zekeringautomaat overeenkomstig de technische gegevens van het apparaat.

→ "5.3 Installatie ter plaatse"

De lading met 7,4 kW laadvermogen kan alleen met een laadkabel plaatsvinden, welke is ontworpen voor 32 A.

Energy Management Configuration
Waarde Beschrijving
Energy Manager Protocol	Selectie: Protocol bij gebruik van een energiemanager■ Simple Energy Management Protocol (SEMP)■ Energy Control Interface (ECI)

6.4.3 Menu "User Settings"

In het menu "User Settings" kunnen klantspecifieke instellingen worden uitgevoerd.

Wallbox Configuration
Waarde Beschrijving
AMTRONCustomerCurrentLimitation	Invoer: Begrenzing van de maximaal beschikbare laadstroom in A
AMTRONWallbox Name	Invoer: ApparaatnaamDe apparaatnaam wordt in de MENNEKES Charge App en de ser-vice-interface weergegeven.
Enable RFIDAuthorization	☑ RFID-kaartlezer geactiveerd☐ RFID-kaartlezer gedeactiveerd
Power FailContinue	☑ Het laadproces wordt na een stroomuitval voortgezet☐ Het laadproces wordt na een stroomuitval beëindigd
AutostartCharging	☑ Het laadproces start na het aansluiten van het voertuig automatisch☐ Het laadproces moet na het aan-sluiten van het voertuig handmatig worden gestartBij geactiveerde RFID-kaartlezer wordt met deze instelling geen rekening gehouden.
Enable StopButton	☑ Stopknop geactiveerd☐ Stoptoets gedeactiveerd
Color Schema Invoer: Kleurschema op het led-info-veld
Enable RFIDBeep	☑ Akoestische terugkoppeling van de RFID-kaartlezer geactiveerd☐ Akoestische terugkoppeling van de RFID-kaartlezer gedeactiveerd

Enable WLAN Communication	☑ WLAN-module geactiveerd☐ WLAN-module gedeactiveerd
AMTRON Operation Mode	Selectie: Bedrijfsmodus van het apparaat

In het menu "User Settings" kunnen klantspecifieke instellingen worden uitgevoerd.

■ Onder "Alignment with Browser Time" worden de gegevens van de internetbrowser overgenomen.

■ Onder "Manual Configuration" moeten de gegevens handmatig worden ingevoerd.

Electro Vehicle Data

Alleen configureerbaar, wanneer geen RFID-kaartlezer geactiveerd / aanwezig of de bedrijfsmodus "SCU" actief is.

Anders kan de functie in het menu "Whitelist" worden ingesteld.

Waarde Beschrijving

No. of Vehicle Phases	Selectie: Aantal fases, waarmee het voertuig laadt
Minimum Current per Phase	Selectie: Minimale laadstroom per fase, die het voertuig voor het laden nodig heeft.
Maximum Current per Phase	Selectie: Maximale laadstroom per fase, die het voertuig voor het laden nodig heeft

EV Wake-Up ☑

Wake-up-functie geactiveerd

□ Wake-up-functie gedeactiveerd Is de wake-up-functie gactiveerd, kunnen oudere voertuigen uit de stand-by-modus worden gehaald, zodat de lading kan worden voortgezet.

Sommige voertuigen reageren mogelijk verkeerd op het wake-up-signaal. MENNEKES aanvaardt geen verantwoordelijkheid voor de probleemloze reactie aan de voertuigzijde.

Integratie in het thuisnetwerk via LAN

Ethernet Settings
Waarde Beschrijving
Use Static IP Address	☑ Statisch IP-adres gebruiken☐ Statisch IP-adres niet gebruiken
Static IP Address	Invoer: Statisch IP adres
Static Netmask	Invoer: Statisch netwerkadres
Static Gateway Address	Invoer: IP-adres van de router

In het submenu "Ethernet Status" worden de volgende gegevens weergegeven:

Netwerkverbinding door access point

WLAN Access Point Mode Settings
Waarde Beschrijving
Network Name / SSID	Invoer: Netwerknaam van het WLAN, dat het apparaat ter beschikking stelt
Channel Selectie:	WLAN-kanaal bij gebruik van het apparaat als access point
Security Mode Selectie:	WLAN-versleuteling.
Country of Operation	Selectie: Land, waarin het apparaat wordt gebruikt

Integratie in het thuisnetwerk via WLAN

WLAN STA/Client Mode Settings
Waarde Beschrijving

Network Name / SSID	Invoer: Naam van het thuisnetwerk
WLAN Key Invoer: WLAN-wachtwoord
Access Point BSSID (optional)	Zijn meerdere WLAN-toegangspunten aanwezig, wisselt het apparaat afhankelijk van de ontvangst tussen de toegangspunten. Om het apparaat een vast toegangspunt toe te wijzen, kan hier de BSSID van het toegangspunt optioneel worden ingevoerd.
Security Mode Selectie: WLAN-versleuteling
Use Static IP Address	☑ Statisch IP-adres gebruiken☐ Statisch IP-adres niet gebruiken
Static IP Address	Invoer: Statisch IP adres
Static Netmask Invoer: Statisch netwerkadres
Static Gateway Address	Invoer: IP-adres van de router

In het submenu "WLAN Status" worden de volgende gegevens weergegeven:

Het menu "Whitelist" wordt alleen getoond, wanneer een RFID-kaartlezer in het apparaat aanwezig is (bij de uitvoeringsvarianten Premium (E/R/W)).

In het menu "Whitelist" kunnen de Whitelist-invoeren voor de RFID-kaarten worden bewerkt, toegevoegd of gewist. De Whitelist kan worden geëxporteerd of geïmporteerd.

Toevoegen van een RFID-kaart

In het menu "Whitelist" het submenu "Add Entry" selecteren.

General Data
Waarde Beschrijving
Card Name	Invoer: Gewenste benaming van de RFID-kaart
Unique ID	Invoer: Nummer van de RFID-kaartIs het nummer van de RFID-kaart nietbekend dan kan deze via een kaartle-zer worden uitgelezen.
Master ☑	RFID-kaart is een master-RFID-kaart☐ RFID-kaart is geen master-RFID-kaart

Optional Data
Deze gegevens worden alleen in de bedrijfsmodus “Energy Manager” beschouwd.
Waarde Beschrijving
Vehicle Phases	Invoer: Fasenaantal van het voertuig.
Min. Current per Phase	Invoer: Minimale laadstroom per fase
Max. Current per Phase	Invoer: Maximale laadstroom per fase

Waarde Beschrijving

EV Wake-Up ☑

Wake-up-functie geactiveerd

□ Wake-Up-functie gedeactiveerd Is de wake-up-functie gactiveerd, kunnen oudere voertuigen uit de stand-by-modus worden gehaald, zodat de lading kan worden voortgezet.

Sommige voertuigen reage- ren mogelijk verkeerd op het wake-up-signaal. MENNEKES aanvaardt geen verantwoordel- lijkheid voor de probleemloze reactie aan de voertuigzijde.

Een RFID-kaart wissen

In het menu "Whitelist" wordt een lijst van de reeds aangelegde RFID-kaarten getoond. Hier kunnen de kaarten worden gewist.

▶ de RFID-kaart van de Whitelist te wissen, op het schakelvlak "Delete" klikken

Het apparaat vereist noodzakelijkerwijs twee als master geprogrammeerde RFID-kaarten.

Mocht een als master geprogrammeerde kaart via de service-interface of de Charge App worden gewist, wordt automatisch de volgende onbekende RFID-kaart, die voor de RFID-lezer wordt gehouden, als master geprogrammeerd.

Bewerken van een RFID-kaartinvoer

In het menu "Whitelist" wordt een lijst van de reeds aan- gelegde RFID-kaarten getoond. Hier kunnen de invoeren worden bewerkt.

- Om een invoer te bewerken, op het schakelvlak "Edit" klikken.

Whitelist exporteren

In het menu "Whitelist" het submenu "Export" selecteren.
- Op het schakelvlak "Export Whitelist as Excel CSV" klikken.

▶ De gewenste opslaglocatie selecteren.

Whitelist importeren

In het menu "Whitelist" het submenu "Import" selecteren.

▶ Op het schakelvlak "Zoeken" klikken en het gewenste CSV-bestand selecteren.
▶ Op het schakelvlak "Overwrite Whitelist from Excel CSV" klikken, om de actuele Whitelist te overschrijven.

6.4.5 Menu "System"

Waarde Beschrijving

Backup Settings	Uitvoeren van een back-up van de uit-gevoerde instellingen.De instellingen onder “Installation Data”, “Production Settings” en “User Settings” (behalve “Wallbox Date and Time Configuration”) worden beveiligd en het back-up-bestand gedownload.
Download System Logfile	Downloaden van een logbestand.Deze is bestemd voor foutopsporing en kan alleen door MENNEKES worden uitgelezen.
Restore Data from Backup	Uploaden van het onder “Backup Settings” gedownloade bestand.De in het bestand beveiligde instellingen worden overgenomen.De IP-instellingen en de naam van het apparaat worden bij het terugzetten van een back-up overschreven. Hierdoor kan het na de herstart tot een IP-adres-conflict komen.f Apparaat van het netwerk scheiden en het IP-adres evenals de naam opnieuw instellen.Voor een snellere eerste installatie van meerde-re AMTRON met gelijke instellingen gebruikt u een (master-) back-up met geactiveerde DHCP. Configureer na de Restore de net-werkinstellingen van de AMTRON op ieder apparaat afzonderlijk.

Update firm- uploaden van de actuele besturings- software van het apparaat

Reboot Opnieuw starten van het apparaat

De actuele besturingssoftware kan onder

www.AMTRON.info worden gedownload.

f Het adres www.AMTRON.info in de adresregel van de internetbrowser invoeren.

f Het serienummer van uw apparaat in het invoerveld "Toegang" invoeren.

f In het bereik "Download" het schakelvlak "Software Update" selecteren.

f De actuele software (naam bijv. HCC3Application.bin) downloaden en opslaan.

f In de service-interface naar "System" > "Firmware Update" navigeren.

f De gedownloade besturingssoftware selecteren.

f Op het schakelvlak "Update AMTRON" klikken, om de software-update uit te voeren.

f De instructies opvolgen.

f Haal het apparaat drie minuten van de voeding en start het opnieuw op.

Wordt de update voortijdig onderbroken (bijv. door spanningsuitval), moet het apparaat nieuw worden gestart (bijv. via het schakelvlak "Reboot"), voor een nieuwe update-poging wordt uitgevoerd.

6.5 Apparaat controleren

Controle conform IEC 60364 (in Duitsland conform DIN VDE 0100) alsmede nationale voorschriften Voer bij de eerste inbedrijfstelling en in de aangegeven onderhoudsintervallen een controle uit van het laadstation conform IEC 60364 (in Duitsland conform DIN VDE 0100) en de overeenkomstige geldende nationale voorschriften. De controle kan worden uitgevoerd in combinatie met het MENNEKES-testkastje en een testapparaat voor gestandaardiseerde testen. Het MENNEKES-testkastje simuleert daarbij de voertuigcommunicatie. Testkastjes zijn bij MENNEKES als toebehoren verkrijgbaar.

f Voor de goedkeuring van het apparaat een controle conform norm uitvoeren.

☐ Gebruikshandleiding van het testkastje.

6.6 Tijdsynchronisatie

Bij de eerste inbedrijfstelling en na een stroomuitval langer dan vier uur, is een tijdsynchronisatie nodig.

De tijdsynchronisatie is via de MENNEKES Charge App of via de service-interface mogelijk.

6.6.1 Tijdsynchronisatie via de MENNEKES Charge App

De tijdsynchronisatie met een Smartphone / tablet via de MENNEKES Charge App gebeurt automatisch zodra een verbinding met het apparaat wordt gemaakt. Er hoeven geen andere handelingen meer uitgevoerd te worden.

6.6.2 Tijdsynchronisatie in de service-interface

De tijdsynchronisatie gebeurt in de service-interface onder "User Settings" > "Wallbox Date and Time Configuration".

■ Onder "Alignment with Browser Time" worden de gegevens van de internetbrowser overgenomen.
■ Onder "Manual Configuration" worden de gegevens handmatig ingevoerd.

"Timezone Offset" is het verschil van de lokale tijdzone en de Coordinated Universal Time (UTC, wereldtijd) in minuten.

Voorbeeld voor Duitsland en Midden Europa

De afwijking van de lokale tijdzone van UTC bedraagt 1 uur, dus moet de parameter "Timezone Offset" op 60 minuten worden ingesteld.

Het bedienen van het apparaat met de MENNEKES Charge App is in de bedrijfsmodus "SCU" niet mogelijk.

Het bedienen van het apparaat gebeurt met een mobiel eindapparaat (smartphone, tablet) via de MENNEKES Charge App. U kunt het apparaat op afstand besturen en de lopende procedure op elk moment starten of stoppen. Alle informatie over de lopende lading wordt weergegeven.

Een functiebeschrijving van de MENNEKES Charge App vindt u op YouTube onder "MENNEKES Charge App" in het Duits, Engels en

Nederlands evenals onder QR-code hiernaast.

Om de MENNEKES Charge App met het apparaat te verbinden, moet aan de volgende voorwaarden zijn voldaan:

■ Uw mobiele eindapparaat heeft het besturingssysteem IOS of Android.
■ Installatie van de MENNEKES Charge App op het mobiel eindapparaat. Deze is gratis beschikbaar in de Apple App Store en in de Google Play Store.
■ Het apparaat is ingeschakeld en bedrijfsklaar.

Bij eindapparaten met het besturingssysteem Android moet u evt. het netwerk voor mobiele telefonie-gegevensdiensten deactiveren.

6.7.1 Netwerkverbinding met MENNEKES Charge App

Om een verbinding tussen het mobiele eindapparaat en de MENNEKES Charge App tot stand te brengen, zijn er twee mogelijkheden:

Voor sommige taken is de invoer van een PIN-code noodzakelijk. Deze treft u aan op het installatiegegevensblad. Als u tien keer een onjuiste PIN-code invoert, wordt de invoer van de PIN-code vijf minuten lang geblokkeerd.

Door access point

Het access point is altijd actief, wanneer het apparaat niet met WLAN in een thuisnetwerk is geïntegreerd of geen WLAN-netwerk beschikbaar is.

▶ WLAN op het eindapparaat activeren.
▶ Naar beschikbare WLAN-netwerken zoeken.
- Het netwerk van het gewenste apparaat selecteren. De naam wordt samengesteld uit de productnamen en het MAC-adres van het apparaat (bijvoorbeeld AMTRON_7C70BCxxx).
▶ WLAN WPA2 Key (installatiegegevensblad) invoeren en met het netwerk verbinden.

Integratie in het thuisnetwerk

Is het apparaat en het eindapparaat in het thuisnetwerk geïntegreerd, is geen verdere configuratie noodzakelijk.

→ "6.3.2 In het thuisnetwerk integreren"

6.7.2 Verbinding met het apparaat

▶ MENNEKES Charge App openen.
- Tik op "Wallbox zoeken" om de beschikbare apparaten in uw netwerk te zoeken.
Is het gewenste apparaat gevonden, aan de hand van het serienummer (SNR) selecteren (installatiegegevensblad).
▶ Voer PIN1 (APP PIN) van het apparaat in en wijzig de naam, indien nodig.
▶ Bevestig de invoer met "Opslaan".

Handmatige verbinding

In zeldzame gevallen wordt het apparaat niet automatisch gevonden. U heeft dan de mogelijkheid om het apparaat handmatig aan te sluiten.

▶ Tik op "Handmatig instellen"
IP-adres en de bijbehorende PIN1 (APP PIN) van het apparaat invoeren en indien nodig naam wijzigen.

■ IP-adres bij integratie in het thuisnetwerk: Afhankelijk van de configuratie

→“6.3.2 In het thuisnetwerk integreren”

▶ Bevestig de invoer met "Opslaan".

7. Reparatie

!VAAR

Gevaar voor elektrische schokken bij beschadigde appa- raten

Bij gebruik van een beschadigd apparaat bestaat het gevaar op een elektrische schok.

• Gebruik het apparaat niet wanneer deze schade vertoont.
  Kenmerk het beschadigde apparaat, zodat dit niet door andere personen gebruikt wordt.
  ▶ Verhelp schade onmiddellijk.
  ▶ Neem het apparaat evt. buiten bedrijf,

Aanbevolen onderhoudsintervallen

Controle-intervallen van laadinfrastructuur voor elektrische voertuigen in overeenstemming met het DGUV-voorschrift 3.

Component Onderhoudswerk Verantwoordelijke
Dagelijks / bij elke lading
Apparaat Visuele inspectie op defecten		Gebruiker / exploitant
Halfjaarlijks
Aardlekbeveiligingsvoorziening	Functiecontrole Exploitant / elek-tromonteur
Laadkabel Herhaling van de metingen en inspecties conform VDE 0701/702		Elektromonteur
Jaarlijks
Apparaat Herhaling van de metingen en inspecties conform VDE 0105-100		Elektromonteur

▶ Documenteer het onderhoud voldoende.

▶ Vraag eventueel een onderhoudsprotocol bij de support van MENNEKES aan.

→ "1.1 Service"

Een onderhoudsovereenkomst verzekert een regelmatige controle.

8. Storing oplossen

Neem voor de foutoplossing de volgende volgorde in acht:

1. Foutcode in de MENNEKES Charge App aflezen.
2. Apparaat drie minuten scheiden van het voedingsnet.
3. Controleer de volgende aspecten:

■ Het apparaat is correct aangesloten en geconfigureerd.
■ Er is een spanningsvoorziening en een netwerkverbinding.
■ De software is actueel.
■ Alle klempunten zijn vast.
■ De kabels zijn in een correcte toestand.

1. Storing verhelpen door middel van foutcodes.
2. Neem indien nodig contact op met uw verantwoordelijke servicepartner.
3. Storing eventueel met de multifunctionele resp. stopknop bevestigen of het apparaat drie minuten van het voedingsnet scheiden.

Gebruikshandleiding AMTRON Xtra (E/R), Premium (E/R/W): "5.5 Multifunctionele schakelaar"

Gebruikshandleiding AMTRON Xtra (E/R), Premium (E/R/W): "5.6 Stopknop"

8.1 Foutcodes

Voor gedetailleerde foutendiagnose worden foutcodes in de service-interface en in de MENNEKES Charge App uitgegeven.

Oproep in de service-interface

▶ Navigeren naar "Production Settings".
☑nder "HCC3 Error Code" bevindt zich de foutcode.

Oproep in de MENNEKES Charge App

▶ Navigeren naar "Wallbox configureren" > "Wallbox-gegevens".
☑nder "Actuele foutcode" bevindt zich de foutcode.

Foutcode Betekenis		Activeringsschakelaar (voorbeelden)	Oplossing
00 Geen fout
10 Installatiefout		Fasevolgorderelais foutief (bijvoorbeeld verkeerd draaiveld, ontbrekende fase)	► Voedingsspanning controleren.→“6.2 Spanningsvoorziening bewaken”
		Aardlek- resp. installatieautomaat geactiveerd	► Aardlek-resp. installatieautomaat inschakelen.☐ Gebruikshandleiding AMTRON Xtra (E/R), Premium (E/R/W): “5.5 Multifunctionele schakelaar”
11	Controllerfout	Apparaat reageert niet	► Storing bevestigen.
12	Foutieve configu-ratie	Laden niet mogelijk	► Instellingen in de service-interface controleren.► Wanneer LED-infoeld permanent brandt:Storing bevestigen.
13	Te hoge temperatuur	Interne temperatuursensor geactiveerd (bij > 60°C)	► Het apparaat laten afkoelen.► Locatie controleren.→“5.1 Keuze van de plaats van opstelling”► Storing bevestigen.
14	Spiegel-contactfout	Relais kleeft of niet aange-draaid	► Relais controleren en eventueel vervangen.► Storing bevestigen.
		Spiegelcontact defect	► Spiegelcontact controleren en eventueel vervangen.► Storing bevestigen.
15	Apparaattijd ongeldig	Ongeldige of geen systeem-tijd	→“6.6 Tijdsynchronisatie”
16	Energie Manager verbindingsfout	Geen verbinding met de energiemanager	► Netwerk- en energiemaker-instellingen in de ser-vice-interface controlleren.► Controleer de LAN-/WLAN-verbinding.
30	Starten apparaat mislukt	Het apparaat start niet of bevindt zich na de start in foutieve toestand	► Haal het apparaat drie minuten van de voeding en start het opnieuw op.► Storing bevestigen.
31	Interne tests mis-lukt	Apparaat start niet	► Haal het apparaat drie minuten van de voeding en start het opnieuw op.► Storing bevestigen.
32	HMI niet verbon-den	Led-infoeld donker en laden niet mogelijk	► Kabelverbinding HMI controlleren en eventueel herstel-len.► Storing bevestigen.
50	Laadkabel ver-keerd ingestoken	Laden niet mogelijk	► Laadkabel uittrekken en weer insteken.
51	Verkeerde kabel	Laden niet mogelijk	► Controleer de laadkabel en vervang deze eventueel.
52	Communicatie met het voertuig gestoord	Laden niet mogelijk	► Haal het apparaat drie minuten van de voeding en start het opnieuw op.► Wanneer LED-infoeld permanent brandt:Storing bevestigen.► Controleer de laadkabel en vervang deze eventueel.
100 (alleen bij bedrijfs-modus “SCU”)	Geen communi-catie met ACU	Apparaat ontvangt geen gegevens van de ACU	► Configuratie van de ACU controlleren.► RS-485-bus controlleren► Haal het apparaat drie minuten van de voeding en start het opnieuw op.
101 (alleen bij bedrijfsmo-dus “SCU”)	RS-485 bus Fouten	Geen verbinding met RS-485-bus	► RS-485-bus opnieuw initialiseren.Vanaf HCC 3-softwareversie 1.08 wordt de RS-485-bus automatisch na enige tijd geinitialiseerd en de storing ver-holpen.
102 (alleen bij bedrijfsmo-dus “SCU”)	Onderhoud	In de service-interface van de ACU wordt onderhoud uitgevoerd	Zodra het onderhoud is afgesloten, wordt de foutcode niet meer getoond.
103 (alleen bij bedrijfsmo-dus “SCU”)	Oplaadpunt gedeactiveerd	Het oplaadpunt werd in de service-interface van de ACU gedeactiveerd	► Navigeer naar “Startpagina” > “Setup” > “SCU-setup” in de service-interface van de ACU.► Deactiveer “SCU Disabled”.Installatiehandleiding MENNEKES ACU / SCU
255 Onbekende fout

9. Buitenbedrijfstelling en demontage

8.2 Reserveonderdelen

Zijn voor de probleemoplossing reserve- of toebehoorde- len noodzakelijk, moeten deze eerst worden gecontroleerd op identiek ontwerp.

Uitsluitend originele reserveonderdelen en accessoires gebruiken, die door MENNEKES geproduceerd en / of vrijgegeven zijn.

8.3 Laadstekker noodontgrendelen

Bij de uitval de ontgrendelingsfunctie kan de laadstekker door de actuator op het contactdoospaneel mechanisch vergrendeld zijn. De laadstekker kan niet worden uitgetrokken en moet handmatig worden ontgrendeld.

▶ Rode hendel (2) op de vierkante as van de actuator (1) steken. De rode hendel is in de buurt van de actuator bevestigd met een kabelbinder.
▶ Rode hendel aan de actuator 90° rechtsom draaien.
▶ Laadstekker uittrekken.
▶ Rode hendel verwijderen en de hendel in de buurt van de actuator met een kabelbinder bevestigen.
▶ Apparaat sluiten.
→ "5.9 Apparaat sluiten"

Leitungen afkoppelen

▶ Voedings-, gegevens-, en stuurleiding afklemmen.

- Kabels door de membraanschroefaansluiting uit de behuizing leiden.

Apparaat demonteren

▶ Afsluitstop en schroeven verwijderen.
▶ Apparaat van de wand nemen.
▶ Apparaat sluiten.
→ "5.9 Apparaat sluiten"

10. Opslag

Een juiste opslag kan de bedrijfszekerheid van het apparaat positief beïnvloeden en in stand houden.

▶ Apparaat voor de opslag reinigen.
- Apparaat in de originele verpakking of met geschikte verpakkingsmaterialen schoon en droog opslaan.
▶ Neem de toegestane opslagcondities in acht.

Toegestane opslagcondities

Opslagtemperatuur -25°C... + 40 °C

Gemiddelde temperatuur in 24 uur

< 35 °C

Relatieve luchtvochtigheid max. 95 % (niet-condenserend)

11. Verwijdering

Het apparaat en de verpakking moeten aan het einde van de gebruiksduur overeenkomstig de voorschriften worden afgevoerd. Voor de verwijdering en de bescherming van het milieu moeten de landelijke wettelijke voorschriften van het gebruiksland in acht worden genomen.

Apparaten en accu's mogen niet worden weggegooid bij het afval.

▶ Voer het verpakkingsmateriaal af naar daarvoor aangewezen containers.
▶ Voer oude apparaten en accu's af via uw dealer.

12. Accessoires

Toebehoren zoals beschermende daken of laadkabels vindt u op onze homepage onder "Toebehoren".

13. Verklarende woordenlijst

Begrip Toelichtende informatie
Aardlek-schakelaar	AardlekschakelaarType A = pulsstroomgevoeligType B = gevoelig voor alle strooms-oorten
ACU Accounting	Control UnitEenheid voor communicatie met de SCU's / HCC 3's van de laadstations en voor aansluiting op backend systemen.Een ACU is in de eMobility-Gateway en in laadzuilen Smart gemonteerd.
Backend-systeem	Infrastructuur voor het aansturen van laadstations en voor het beheren van persoonlijke toegangsgegevens.
CP Control Pilot	Kabel in de stekkervoorziening voor communicatie tussen voertuig en apparaat.

eMobility-Gate-way	MENNEKES eMobility-Gateway voor intelligente netwerkvorming van laadsystemen en voor koppeling met backend-systemen.
HCC 3 Eenheid voor de besturing van het laadproces en de communicatie met het voertuig (bij mode-3-oplading)
Installatie-automaat	Leidingveiligheidsschakelaar
Modus 3(IEC 61851)	Laadmodus voor voertuigen met communicatie-interface op laadcontactdozen type 2.
PP Proximity Pilot of Plug PresentContact voor het vastleggen van de stroomcapaciteit van de laadleiding en voor het activeren van de wegrijdblok-kering.
RFID Autorisatiemogelijkheid via RFID-kaart op de apparaten.
RS-485 bus Interface-standaard voor digitale gege-vensoverdracht.In het onderhavige geval: verbinding tussen ACU en tot max. 16 SCU's.
SCU Socket Control Unit	Eenheid voor het aansturen van het afzonderlijke laadpunt en voor de com-municatie met het voertuig.
Type 2(IEC 62196-2)	Een- en driefasig laadcontactmateriaal met identieke contactbezetting voor laadvermögens van 3,7 tot 44 kW AC.
UID User Identifier	Gebruiker-identificatie op een computer.
Whitelist Interne	database voor beheer van gebruikersgegevens (bijv. RFID-kaarten).

Table des matières
