GEBRUIKSAANWIJZING AMTRON Compact 2.0 11 Mennekes

Gebruiks- en installatiehandleiding

1.2 Waarschuwingen 2

1.3 Gebruikte symbolen 2

2 Voor uw veiligheid.... 3

2.1 Doelgroepen.... 3

2.2 Beoogd gebruik.... 3

2.3 Oneigenlijk gebruik.... 3

2.4 Fundamentele veiligheidsinstructies ..... 4

2.5 Veiligheidsstickers 4

3 Productbeschrijving 6

3.1 Essentiële uitrustingskenmerken: 6

3.2 Typeplaatje....6

5.1 Locatie kiezen 12

5.1.1 Toelaatbare omgevingsomstandigheden.. 12

5.2 Voorbereidende werkzaamheden ter plaatse....13

5.2.1 Voorgeschakelde elektrische installatie .... 13

5.2.2 Veiligheidsvoorzieningen.... 13

5.3 Product vervoeren.... 14

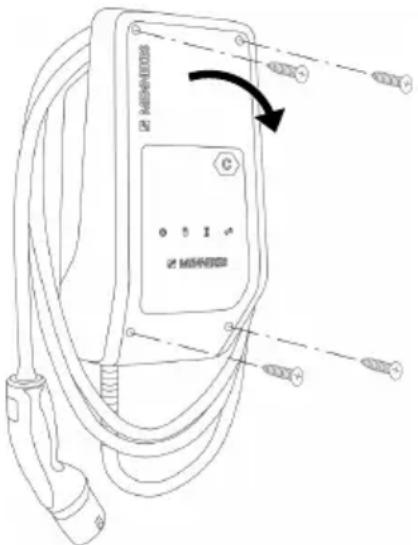

5.4 Product openen 14

5.5 Product aan de wand monteren.... 15

5.6 Elektrische aansluiting 16

5.6.1 Netvormen.... 16

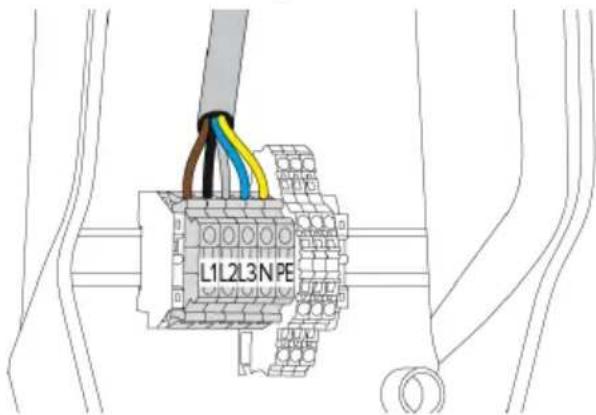

5.6.2 Stroomvoorziening.... 16

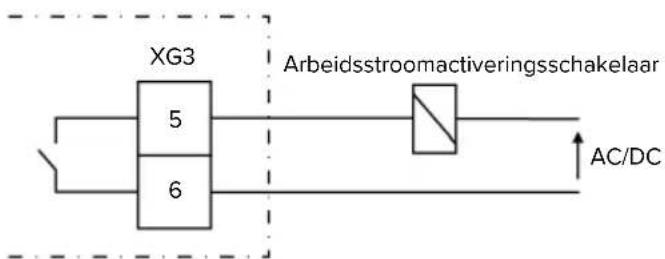

5.6.3 Arbeidsstroomactiveringsschakelaar...... 16

6 Inbedrijfstelling.... 18

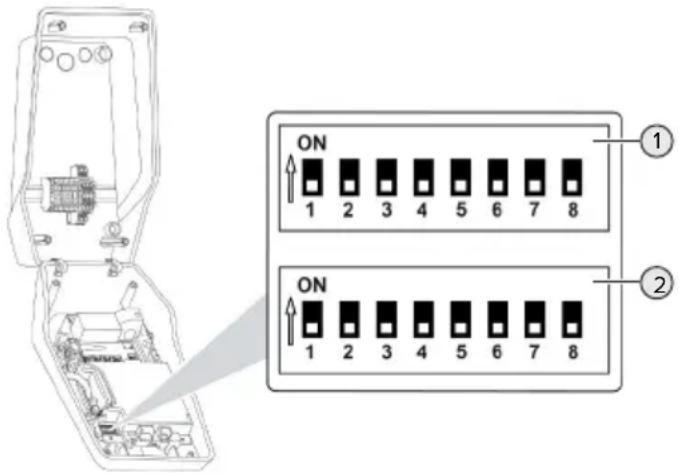

6.1 Basisinstellingen via dipschakelaar...... 18

6.1.1 Product configureren.... 18

6.1.2 Maximale laadstroom instellen 18

6.1.3 Scheeflastbegrenzing instellen 19

6.2 Use cases 19

6.2.2 Autorisatie door de vrijgave-ingang...... 20

6.3 Product inschakelen 21

6.4 Product testen 21

6.5 Beschrijving van de configuratietool...... 21

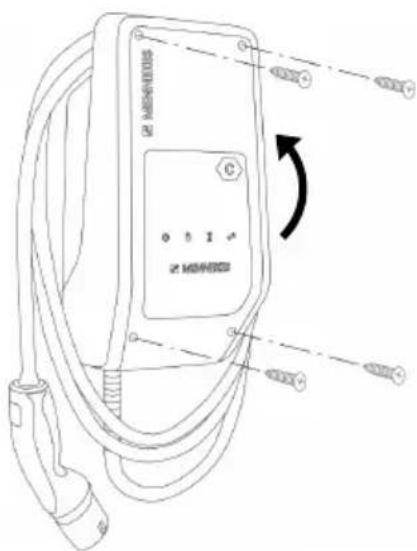

6.6 Product sluiten 22

7 Bediening....24

7.1 Autoriseren 24

7.2 Voertuig laden 24

8 Instandhouding.... 25

8.1 Onderhoud....25

8.2 Reiniging....26

10 Buitendienststelling 28

10.1 Opslag....28

10.2 Afvoeren 28

1 Over dit document

Het laadstation wordt hierna "product" genoemd. Dit document is geldig voor de volgende product-variant(en):

■ AMTRON® Compact 2.0 11
■ AMTRON® Compact 2.0 22

Dit document bevat informatie voor de elektromonteur en de exploitant. Dit document bevat o.a. belangrijke aanwijzingen voor de installatie en voor het correcte gebruik van het product.

Copyright ©2022 MENNEKES Elektrotechnik GmbH & Co. KG

1.1 Contact

Neem bij vragen over het product contact op met uw verantwoordelijke servicepartner. Op onze homepage onder "Partner zoeken" vindt u geschoolde contactpersonen in uw regio.

MENNEKES

Gebruik voor direct contact met MENNEKES het formulier onder "Contact" op onze homepage.

FAQ

Meer informatie over het thema elektromobiliteit vindt u op onze homepage onder "FAQ".

1.2 Waarschuwingen

Waarschuwing voor persoonlijk letsel

GEVAAR

De waarschuwing markeert een onmiddellijk gevaar, dat leidt tot de dood of zware verwondingen.

WAARSCHUWING

De waarschuwing markeert een gevaarlijke situatie, die kan leiden tot de dood of zware verwondingen.

VOORZICHTIG

De waarschuwing markeert een gevaarlijke situatie, die kan leiden tot lichte verwondingen.

Waarschuwing voor materiële schade

LET OP

De waarschuwing markeert een gevaarlijke situatie, die kan leiden tot materiële schade.

1.3 Gebruikte symbolen

Het symbool geeft handelingen aan die alleen door een elektromonteur uitgevoerd mogen worden.

Het symbool geeft een belangrijke aanwijzing aan.

Het symbool kenmerkt een aanvullende, nuttige informatie.

√ Het symbool markeert een voorwaarde.
▶ Het symbool geeft een oproep tot actie aan.
⇒ Het symbool geeft een resultaat aan.
■ Het symbool geeft een opsomming aan.
Het symbool verwijst naar een ander document of een andere tekstpassage in dit document.

2 Voor uw veiligheid

2.1 Doelgroepen

Dit document bevat informatie voor de elektromonteur en de exploitant. Voor bepaalde activiteiten is kennis van de elektrotechniek vereist. Deze activiteiten mogen alleen worden uitgevoerd door een elektromonteur en zijn gemarkeerd met het symbool Elektromonteur.

"1.3 Gebruikte symbolen" [▶ 2]

Exploitant

De exploitant is verantwoordelijk voor het beoogde en het veilige gebruik van het product. Dit omvat ook de instructie van personen die het product gebruiken. De exploitant is ervoor verantwoordelijk, dat activiteiten, die vakkennis vereisen, worden uitgevoerd door een overeenkomstige vakkracht.

Elektromonteur

Elektromonteur is, wie op grond van zijn vakopleiding, kennis en ervaringen alsmede kennis van de toepasselijke bepalingen, de hem opgedragen activiteiten kan beoordelen en mogelijke gevaren kan herkennen.

2.2 Beoogd gebruik

Het product is bedoeld voor gebruik in particuliere bereiken.

Het product is uitsluitend voorzien voor het opla- den van elektrische en hybride voertuigen, hierna "voertuig" genoemd.

■ Laden conform modus 3 overeenkomstig IEC 61851 voor voertuigen met niet-gassende accu's.
■ Contactmaterial conform IEC 62196.

Voertuigen met gassende accu's kunnen niet worden geladen.

Het product is uitsluitend bedoeld voor de vaste wandmontage of montage aan een statiefsysteem van Mennekes (bijvoorbeeld sokkel) binnen of buiten.

In sommige landen is er een voorschrift, dat een mechanisch schakelelement het laadpunt van het net scheidt, wanneer een lastcontact van het product is gelast (welding detection). Het voorschrift kan bijvoorbeeld worden uitgevoerd door een shuntvrijgave.

Het product mag alleen met inachtneming van alle internationale en nationale voorschriften worden gebruikt. De volgende internationale voorschriften of de desbetreffende nationale omzetting hiervan moeten o.a. in acht worden genomen:

IEC 61851-1
IEC 62196-1
IEC 60364-7-722
IEC 61439-7

In uitleveringstoestand voldoet het product aan de Europese, normatieve minimale eisen voor laad-puntidentificatie volgens EN 17186. In sommige landen zijn er aanvullende, nationale eisen, die ook in acht moeten worden genomen.

Dit document en alle aanvullende documenten bij dit product lezen, in acht nemen, bewaren en evt. doorgeven aan de volgende exploitant.

2.3 Oneigenlijk gebruik

Het gebruik van het product is alleen veilig bij beoogd gebruik. Elk ander gebruik alsmede veranderingen aan het product zijn in strijd met het beoogde doel en daarom niet toegestaan.

Voor al het persoonlijk letsel en materiële schade, die ontstaat door oneigenlijk gebruik, zijn de exploitant, de elektromonteur of de gebruiker verant-

woordelijk. MENNEKES Elektrotechnik GmbH & Co. KG aanvaardt geen aansprakelijkheid voor de gevolgen van oneigenlijk gebruik.

2.4 Fundamentele veiligheidsinstructies

Kennis van de elektrotechniek

Voor bepaalde activiteiten is kennis van de elektrotechniek vereist. Deze activiteiten mogen alleen worden uitgevoerd door een elektromonteur en zijn gemerkeerd met het symbool "Elektromonteur"

"1.3 Gebruikte symbolen" [▶ 2]

Worden activiteiten, die kennis van de elektrotechniek vereisen, uitgevoerd door elektrotechnische leken, kunnen personen zwaar worden verwond of gedood.

▶ Activiteiten, die kennis van de elektrotechniek vereisen, alleen laten uitvoeren door een elektromonteur.
Symbool "Elektromonteur" in dit document in acht nemen.

Beschadigd product niet gebruiken

Bij gebruik van een beschadigd product kunnen personen zwaar worden verwond of gedood.

▶ Beschadigd product niet gebruiken.
▶ Beschadigd product markeren, zodat dit niet door andere personen wordt gebruikt.
Laat eventuele schade onmiddellijk door een elektromonteur verhelpen.
▶ Product evt. buiten bedrijf laten nemen.

Onderhoud deskundig uitvoeren

Ondeskundig onderhoud kan de bedrijfsveiligheid van het product beïnvloeden. Daardoor kunnen personen zwaar worden verwond of gedood.

▶ Onderhoud deskundig uitvoeren.

"8.1 Onderhoud" [▶ 25]

Toezichtplicht in acht nemen

Personen, die mogelijke gevaren niet of slechts beperkt kunnen inschatten, en dieren vormen een gevaar voor zichzelf en anderen.

▶ Personen die risico lopen, bijvoorbeeld kinderen, uit de buurt van het product houden.
Dieren uit de buurt van het product houden.

Laadkabel zoals voorgeschreven gebruiken

Gevaren zoals elektrische schokken, kortsluiting of brand kunnen het gevolg zijn van verkeerd gebruik van de laadkabel.

Belastingen en schokken voorkomen.
▶ Laadkabel niet over scherpe randen trekken.
▶ Laadkabel niet in de knoop trekken en knikken vermijden.
Gebruik geen adapterstekkers of verlengkabels.
▶ Rol de laadkabel bij het laden volledig af.
▶ Plaats de laadkabel niet onder trekspanning.
▶ Laadkabel aan de stekker uit de laadcontact-doos trekken.
▶ Na gebruik van de laadkabel de beschermkap op de laadstekker zetten.

2.5 Veiligheidsstickers

Op sommige componenten van het product zijn veiligheidsstickers aangebracht, die waarschuwen voor gevaarlijke situaties. Worden de veiligheidsstickers niet in acht genomen, kan dit tot ernstige verwondingen of de dood leiden.

Veiligheids- stickers

Betekenis

Gevaar voor elektrische spanning.

▶ Voor werkzaamheden aan het product ervoor zorgen dat er geen spanning op staat.

Veiligheids- stickers

Betekenis

Gevaar bij niet-inachtneming van de bijbehorende documenten.

▶ Voor werkzaamheden aan het product de bijbehorende documenten lezen.

▶ Veiligheidsstickers in acht nemen.
▶ Veiligheidsstickers leesbaar houden.
▶ Beschadigde of onherkenbaar geworden veiligheidsstickers vervangen.
Is vervanging van een onderdeel, waarop een veiligheidssticker is aangebracht noodzakelijk, moet worden verzekerd dat de veiligheidssticker ook op het nieuwe onderdeel is aangebracht. Eventueel moet de veiligheidssticker achteraf worden aangebracht.

NL

3 Productbeschrijving

3.1 Essentiële uitrustingskenmerken:

Algemeen

■ Lading volgens modus 3 overeenkomstig IEC 61851
■ Stekkervoorziening overeenkomstig IEC 62196
Max. laadvermogen (AMTRON® Compact 2.0 11): 11 kW
Max. laadvermogen (AMTRON® Compact 2.0 22): 22 kW
■ Aansluiting: eenfasig / briefasig
■ Max. laadvermogen configureerbaar door elektromonteur
■ Statusinformatie per LED-infoveld
■ Sleep-modus voor een gereduceerd stand-by-verbruik (ca. 1 W)
■ Vast aangesloten laadkabel type 2 (7,5 m)
■ Geïntegreerde kabelophanging
■ Behuizing van AMELAN®

Mogelijkheden voor autorisatie

■ Autostart (zonder autorisatie)
■ Via een extern schakelcontact (vrijgave-ingang)

Mogelijkheden voor lokaal lastmanagement

■ Reductie van de laadstroom via een extern schakelcontact (downgrade-ingang)
■ Reductie van de laadstroom bij ongelijkmatige fasebelasting (scheeflastbegrenzing)

Geïntegreerde veiligheidsvoorzieningen

■ Geen geïntegreerde aardlekschakelaar
■ Geen geïntegreerde installatieautomaat
■ DC-aardlekbewaking > 6 mA conform IEC 62955
■ Schakeluitgang voor de aansturing van een externe arbeidsstroomactiveringsschakelaar, om in het geval van een storing (plakkend lastcontact, welding detection) het laadpunt van het net te scheiden

3.2 Typeplaatje

Op het typeplaatje staan alle belangrijke productgegevens.

MENNEKES Typ.SN: xxxxxxx.xxxxxxx xxxxxx In_A: xx A U_n: xxx V ~ f_n: xx Hz EN xxx xB+N+ 10 IPxx XXXXX D-57399 Kirchundem

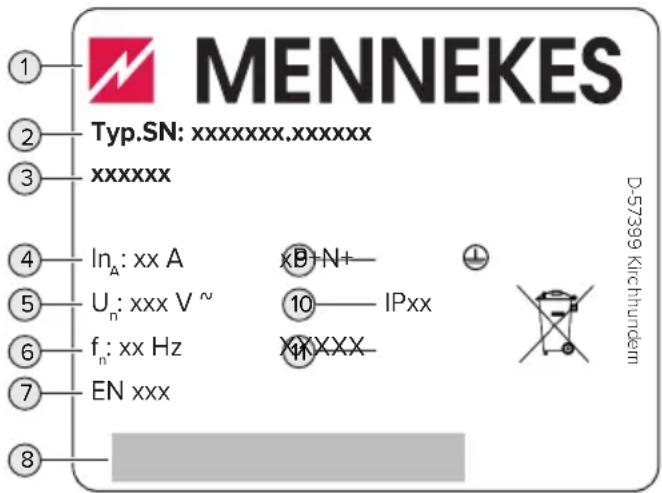

Afb. 1: Typeplaatje (monster)

1 Fabrikant
2 Typenummer serienummer
3 Typeaanduiding
4 Nominale stroom
5 Nominale spanning
6 Nominale frequentie
7 Standaard
8 Barcode
9 Poolnummer
10 Beschermingsklasse
11 Toepassing

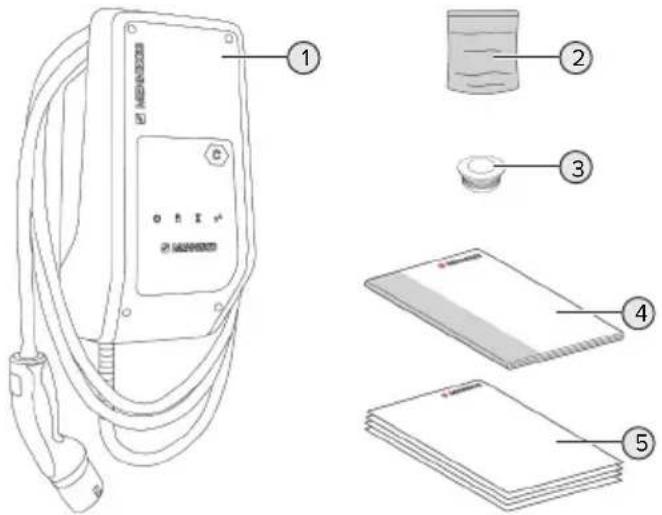

3.3 Leveringsomvang

1 Product
2 Zak met bevestigingsmateriaal (schroeven, pluggen, afsluitdoppen)
3 6 x membraaninvoeren
4 Gebruiks- en installatiehandleiding
5 Aanvullende documenten:

■ Supplement "Dipschakelaar"
Boorsjabloon
■ Stroomschema
■ Testcertificaat

Bij de productvariant AMTRON® Compact 2.0 22 wordt voor de aansluiting van de voedingsleiding met een buitendiameter ≥ 17 mm bovendien een M25 / M32 adapter, een borgmoer en een M32-schroefverbinding bijgevoegd.

3.4 Productopbouw

Extern aanzicht

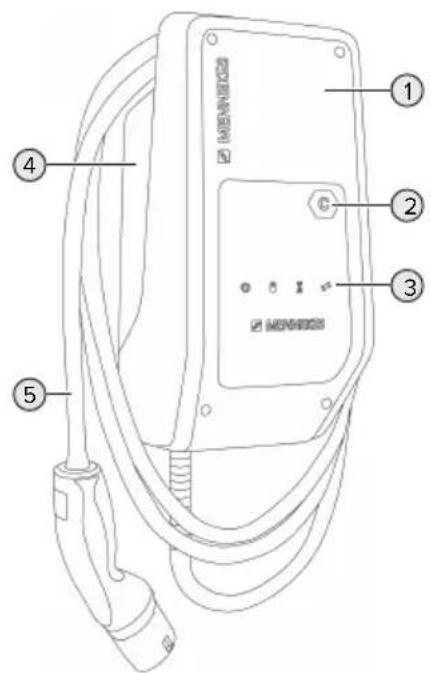

Afb. 3: Extern aanzicht

1 Behuizingsbovengedeelte
2 Laadpuntmarkering conform EN 17186
3 LED-infoveld
4 Behuizingsondergedeelte
5 Laadkabel

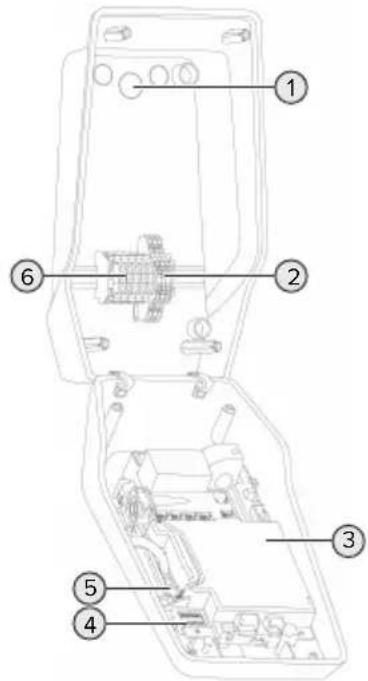

Binnenaanzicht

Afb. 4: Binnenaanzicht

1 Kabelinvoeren *

2 Klemmen

■ 1 en 2: vrijgave-ingang
■ 3 en 4: downgrade-ingang
■ 5 en 6: schakeluitgang externe arbeidsstroomactiveringsschakelaar

3 MCU (MENNEKES control unit, stuurapparaat)
4 Dipschakelaar
5 Aansluiting voor de MENNEKES-configuratie-kabel
6 Aansluitklemmen voor stroomvoorziening

* Verdere kabelinvoeren zijn aan de bovenkant en de onderkant aangebracht.

3.5 LED-infoveld

Het led-infoveld geeft de bedrijfstoestand (bijvoorbeeld stand-by, storing) van het product aan.

Stand-by

Sym-bool	Betekenis
brandt Het product is bedrijfsklaar. Er is geen voertuig met het product verbonden.
knippert lang-zaam	Er is niet voldaan aan alle voorwaarden voor een lading, bijvoorbeeld■ De autorisatie is gelukt. Er is geen voertuig met het product verbon-den.■ Er is een voertuig met het product verbonden. De downgrade-ingang is actief en geconfigureerd op 0 A.
knippert snel	Er is een voertuig met het product ver-bonden. De autorisatie is niet gelukt.

Kleur van het symbool: blauw of groen (afhankelijk van de configuratie)

In bedrijfstoestand "Stand-by" kan het product na 10 minuten naar de sleep-modus wisselen, om het eigenverbruik te reduceren. De sleep-modus configureerbaar en in de uitleveringstoestand geactiveerd. Door insteken van de laadkabel of door een autorisatie wordt de sleep-modus beëindigd. In de sleep-modus brandt geen symbool op het led-info-veld.

Laden

Sym-bool	Betekenis
brandt Het laadproces loopt.
knippert lang-zaam	De bedrijfstemperatuur is erg hoog. Het laadproces loopt. De laadstroom wordt gereduceerd, om oververhitting en uitschakelen van het product te vermijden.
knippert snel	De bedrijfstemperatuur is overschre-den. Het laadproces pauzeert.
pulseert	Het laadproces pauzeert. Er is aan alle voorwaarden voor het laden van een voertuig voldaan. Het laadproces pau-zeert vanwege een terugmelding van het voertuig of is door het voertuig be-ëindigd.

Kleur van het symbool: blauw of groen (afhankelijk van de configuratie)

Wachttijd

De led "Wachttijd" heeft voor dit product geen functie.

Storing

Sym-bool	Betekenis
brandt Er is een storing actief, die een laadproces van het voertuig verhindert. De storing kan uitsluitend worden verholpen door een elektromonteur.
knippert Er is een storing actief, die een laadproces van het voertuig verhindert. De storing kan worden verholpen door op-nieuw insteken van de laadstekker of door afkoelen van het product.

"9 Storingsoplossing" [▶ 27]

Kleur van het symbool: rood

	AMTRON® Compact 2.0 11 AMTRON® Compact 2.0 22
Max. laadvermogen [kW] 11 22
Nominale stroom I_nA [A] 16 32
Nominale stroom van een laad-punt modus 3 I_nc [A]	16 32
Max. voorbeveiliging [A] 20		32
Voorwaardelijke nominale kort-sluitstroom I_cc [kA]	1,1 1,8
AMTRON® Compact 2.0 11, AMTRON® Compact 2.0 22
Aansluiting eenfasig / briefasig
Nominale spanning U_N [V] AC ±10 % 230 / 400
Nominale frequentie f_N [Hz] 50
Nominale isolatiespanning U_i [V] 500
Nominale stoothoudspanning U_imp [kV] 4
Nominale belastingsfactor (RDF) 1
Systeem volgens type van aardeverbinding TN / TT (IT onder bepaalde voorwaarden)
EMV-indeling A+B
Beschermingsgraad I
Beschermingsklasse	IP 44
Overspanningscategorie III
Slagvastheid	IK10
Mate van vervuiling	3
Opstelling	Buiten of binnen
Vast / mobiel	Vaste plaats
Gebruik (conform IEC 61439-7)	ACSEV
Buitenste bouwvorm	Wandmontage
Afmetingen h x b x d [mm]	360,5 x 206,9 x 145,6
Gewicht [kg]	4,7 (bij producten met 11 kW); 6,4 (bij produc-ten met 22 kW)
Standaard	IEC 61851, IEC 61439-7

De concrete normstatus, volgens welke het product werd getest, vindt u in de conformiteitsverklaring van het product.

Klemlijst voedingsleiding
Aantal aansluitklemmen 5
Kabelmateriaal Koper
		Min. Max.
Klembereik [mm2] star 0,2 10
	flexibel 0,2 10
	met adereindhuls 0,2 6
Aanhaalmoment [Nm] 0,8 1,6
Aansluitklemmen vrijgave-ingang
Aantal aansluitklemmen 2
Uitvoering van het externe schakelcontact Potentiaalvrij (NO)
		Min. Max.
Klembereik [mm2] star 0,5 4
	flexibel 0,5 4
	met adereindhulzen 0,5 2,5
Aanhaalmoment [Nm] 0,8 1,6
Aansluitklemmen downgrade-ingang
Aantal aansluitklemmen 2
Uitvoering van het externe schakelcontact Potentiaalvrij (NC)
		Min. Max.
Klembereik [mm2] star 0,5 4
	flexibel 0,5 4
	met adereindhulzen 0,5 2,5
Aanhaalmoment [Nm] 0,8 1,6
Aansluitklemmen schakeluitgang voor arbeidsstroomactiveringsschakelaar
Aantal aansluitklemmen 2
Max. schakelspanning [V] AC 230
Max. schakelspanning [V] DC 24
Max. schakelstroom [A] 1
		Min. Max.
Klembereik [mm2] star 0,5 4
	flexibel 0,5 4
	met adereindhulzen 0,5 2,5
Aanhaalmoment [Nm] 0,8 1,6

5 Installatie

5.1 Locatie kiezen

Voorwaarde(n):

√ Technische gegevens en netwerkgegevens stemmen overeen.
"4 Technische gegevens" [▶ 10]
√ Toelaatbare omgevingsvoorwaarden worden aangehouden.
√ Product en laadlocatie bevinden zich, afhankelijk van de lengte van de gebruikte laadkabel, voldoende dichtbij elkaar.
√ De volgende minimale afstanden tot andere objecten (bijvoorbeeld wanden) worden aangehouden:
■ Afstand links en rechts: 300 mm
■ Afstand naar boven: 300 mm

5.1.1 Toelaatbare omgevingsomstandigheden

GEVAAR

Explosie- en brandgevaar

Wordt het product in explosiegevaarlijke gebieden (Ex-bereik) gebruikt, kunnen explosieve stoffen door vonkvorming van onderdelen van het product ontsteken. Er bestaat explosie- en brandgevaar.

Product niet in explosiegevaarlijke omgevingen (bijvoorbeeld LPG-tankstations) gebruiken.

LET OP

Materiële schade door ongeschikte omgevingsomstandigheden

Ongeschikte omgevingsomstandigheden kunnen het product beschadigen.

Product beschermen tegen directe waterstralen.
▶ Vermijd directe zoninstraling.
Letten op voldoende ventilatie van het product. Minimale afstanden aanhouden.
Product uit de buurt houden van warmtebronnen.
▶ Vermijd sterke temperatuurschommelingen.

Toelaatbare omgevingsomstandigheden
	Min. Max.
Omgevingstemperatuur [°C] -30	+50
Gemiddelde temperatuur in 24 uur [°C]		+35
Hoogte [m boven zeeniveau]	2.000
Relatieve luchtvochtigheid (niet condenserend) [%]		95

5.2 Voorbereidende werkzaamheden ter plaatse

5.2.1 Voorgeschakelde elektrische installatie

De werkzaamheden in dit hoofdstuk mogen alleen door een elektromonteur worden uitgevoerd.

GEVAAR

Brandgevaar door overbelasting

Bij een ongeschikt ontwerp van de voorgeschakelde elektrische installatie (bijvoorbeeld voedingsleiding) bestaat brandgevaar.

Voorgeschakelde elektrische installatie ontwerpen overeenkomstig de geldende normatieve vereisten, de technische gegevens van het product en de configuratie van het product.

Bij het leggen van de voedingsleiding (doorsnede en leidingtype) altijd de volgende plaatselijke omstandigheden in acht nemen:

■ Type van plaatsing
■ Leidinglengte

▶ Voedingsleiding en evt. stuur- / gegevensleiding naar de gewenste locatie leggen.

Mogelijkheden van de montage

Aan een wand
■ Aan de staande voet van MENNEKES

Wandmontage:

de positie van de voedingsleiding moet aan de hand van het meegeleverde boorsjabloon of aan de hand van de afbeelding "Boormaten [mm]" worden voorzien.

"5.5 Product aan de wand monteren" [▶ 15]

Montage aan een sokkel:

Deze is bij MENNEKES als toebehoren verkrijgbaar.

Zie installatiehandleiding van de sokkel

5.2.2 Veiligheidsvoorzieningen

De werkzaamheden in dit hoofdstuk mogen alleen door een elektromonteur worden uitgevoerd.

Bij de installatie van de veiligheidsinrichtingen in de voorgeschakelde elektrische installatie moet zijn voldaan aan de volgende voorwaarden:

Aardlekschakelaar

■ Nationale voorschriften moeten in acht worden genomen (bijvoorbeeld IEC 60364-7-722 (in Duitsland DIN VDE 0100-722)).
In het product is een verschilstroomsensor voor de DC-foutstroombewa-king > 6 mA conform IEC 62955 geïntegreerd.
■ Het product moet worden beschermd met een aardlekschakelaar. De aardlekschakelaar moet minstens van het type A zijn.
Er mogen geen andere stroomcircuits op de aardlekschakelaar worden aangesloten.

NL

Verzekering van de voedingsleiding (bijvoorbeeld installatieautomaat, NH-zekering)

i

■ Nationale voorschriften moeten in acht worden genomen (bijvoorbeeld IEC 60364-7-722 (in Duitsland DIN VDE 0100-722)).
De zekering van de voedingsleiding moet o.a. met inachtneming van de typeplaat, het gewenste laadvermogen en de voedingsleiding (leidinglengte, diameter, aantal buitenste geleiders, selectiviteit) aan het product worden aangepast.
■ Voor AMTRON® Compact 2.0 11 geldt: de nominale stroom van de zekering voor de voedingsleiding mag maximaal 20 A bedragen (met C-karakteristiek).
■ Voor AMTRON® Compact 2.0 22 geldt: de nominale stroom van de zekering voor de voedingsleiding mag maximaal 32 A bedragen (met C-karakteristiek).

Arbeidsstroomactiveringsschakelaar

▶ Controleren, of een arbeidsstroomactiveringsschakelaar in het land van gebruik is voorgeschreven.
"2.2 Beoogd gebruik" [▶ 3]

i

■ De arbeidsstroomactiveringsschakelaar moet naast de installatieautomaat zijn aangebracht.
■ De arbeidsstroomactiveringsschakelaar en de installatieautomaat moeten compatibel t.o.v. elkaar zijn.

5.3 Product vervoeren

LET OP

Materiële schade door ondeskundig transport

Botsingen en schokken kunnen het product beschadigen.

▶ Botsingen en schokken vermijden.
Product tot de opstellingslocatie ingepakt vervoeren.
▶ Een zachte ondergrond gebruiken voor het neerzetten van het product.

5.4 Product openen

De werkzaamheden in dit hoofdstuk mogen alleen door een elektromonteur worden uitgevoerd.

In de uitleveringstoestand is het bovenstuk van de behuizing niet vastgeschroefd. De schroeven zijn inbegrepen in de leveringsomvang.

▶ Schroeven eventueel losdraaien.
▶ Bovenstuk van de behuizing naar beneden klappen.

5.5 Product aan de wand monteren

LET OP

Materiële schade door oneffen oppervlak

Door de montage op een oneffen oppervlak kan de behuizing kromtrekken, zodat de beschermingsklasse niet meer gegarandeerd is. Er kan gevolgschade aan elektronische componenten ontstaan.

Product alleen monteren op een effen oppervlak.
▶ Oneffen oppervlakken evt. met geschikte maatregelen uitvlakken.

MENNEKES adviseert de montage op een ergonomisch geschikte hoogte afhankelijk van de lichaamslengte.

Het meegeleverde bevestigingsmateriaal (schroeven, pluggen) is alleen geschikt voor een montage op betonnen, stenen en houten wanden.

LET OP

Materiële schade door boorstof

Wanneer boorstof in het product komt, kan dat leiden tot gevolgschade aan elektronische componenten.

▶ Erop letten, dat geen boorstof in het product komt.
▶ Het product niet gebruiken als boorsjabloon en niet door het product boren.

De boorgaten maken met behulp van de boorsjabloon (inbegrepen in de leveringsomvang) of de boorgaten eerst met behulp van de afbeelding "Boormaten [mm]" aftekenen en dan maken. De diameter van de boorgaten is afhankelijk van het gekozen bevestigingsmateriaal.

110 5.5 60 10.5 250 290 300 55 5.5 140

Afb. 6: Boormaten [mm]

Benodigde kabelinvoer aan het vooraf bepaalde breekpunt met geschikt gereedschap uitbreken.
Passende membraaninvoering (in de leveringsomvang inbegrepen) in de betreffende kabelinvoer steken.

Kabelinvoer Passende membraanin-voer
Bovenkant en onder-kant	Membraaninvoer mettrekontlasting
Achterkant Membraaninvoer zonder trekontlasting
Alleen bij AMTRON®Compact 2.0 22 envoedingsleiding meteen buitendiameter≥17 mm: bovenkant enonderkant	■ M25 / M32-adapter■ Contramoer■ M32-schroefverbindingAanhaalmoment: 3 Nm

▶ Voedingsleiding en evt. stuur- / gegevensleiding elk door een kabelinvoer in het product voeren.

In het product is ca. 30 cm voedingsleiding benodigd.

Product met gebruik van pluggen, schroeven en afdichtpluggen aan de wand monteren. Aan-haalmoment kiezen, afhankelijk van het materiaal van de wand.

LET OP

Materiële schade door ontbrekende afdichtpluggen

Worden de schroeven in de behuizing niet of slechts onvoldoende afgedekt met de meegeleverde afdichtpluggen, is de aangegeven beschermingsklasse niet meer gegarandeerd. Er kan gevolgschade aan de elektronische componenten ontstaan.

▶ Schroeven in de behuizing met de meegeleverde afsluitplug afdekken.
Product controleren op vaste en zekere bevestiging.

5.6 Elektrische aansluiting

De werkzaamheden in dit hoofdstuk mogen alleen door een elektromonteur worden uitgevoerd.

5.6.1 Netvormen

Het product mag worden aangesloten in een TN / TT net.

Het product mag alleen onder de volgende voorwaarden worden aangesloten in een IT net.

√ De aansluiting in een 230 / 400 V IT-net is niet toegestaan.
√ De aansluiting in een IT net met 230 V externe geleiderspanning via een aardlekschakelaar is toegestaan, mits de maximale aanraakspanning bij de eerste storing niet hoger is dan 50 V AC.

5.6.2 Stroomvoorziening

Afb. 7: Aansluiting voedingsspanning

▶ Voedingsleiding strippen.
Aders 10 mm strippen.

Bij het plaatsen van de voedingsleiding de toegestane buigradius aanhouden.

Eenfasig bedrijf

Aders van de voedingsleiding overeenkomstig het klemmenopschrift aansluiten op de klemmen L1, N en PE.
Aansluitgegevens van de klemmenstrook in acht nemen.

Aders van de voedingsleiding overeenkomstig klemmenopschrift aansluiten op de klemmen L1, L2, L3 N en PE.
Aansluitgegevens van de klemmenstrook in acht nemen.
"4 Technische gegevens" [▶ 10]

5.6.3 Arbeidsstroomactiveringsschakelaar

Voorwaarde(n):

√ De arbeidsstroomactiveringsschakelaar is in de voorgeschakelde elektrische installatie geïnstalleerd.

"5.2.2 Veiligheidsvoorzieningen" [▶ 13]

Afb. 8: Principeschema: Relais voor de aansluiting van een externe arbeidsstroomactiveringsschakelaar

▶ Strip de leiding.
▶ Strip de aders 10 mm.
▶ Sluit de aders aan op de klemmen 5 en 6 (XG3).

Klem (XG3) Aansluiting

5 Arbeidsstroomactiveringsschakelaar

6 Stroomvoorziening

Max. 230 V AC of max. 24 V DC
Max. 1 A

▶ Neem de aansluitgegevens van de schakeluitgang in acht.

Bij een storing (vastgebrand lastcontact) wordt de arbeidsstroomactiveringsschakelaar aangestuurd en het product is losgekoppeld van het net.

6 Inbedrijfstelling

6.1 Basisinstellingen via dipschakelaar

Veranderingen via de dipschakelaar worden pas effectief na een herstart van het product.

▶ Product evt. spanningsvrij schakelen.

6.1.1 Product configureren

De werkzaamheden in dit hoofdstuk mogen alleen door een elektromonteur worden uitgevoerd.

In het bovenstuk van de behuizing bevinden zich twee 8-polige dipschakelaars, waarmee het product kan worden geconfigureerd. In de uitleverings-toestand zijn alle dipschakelaars uitgeschakeld ("OFF"). Het product is in de uitleveringstoestand reeds klaar voor gebruik.

ON 1 2 3 4 5 6 7 8 ON 1 2 3 4 5 6 7 8

Afb. 9: Dipschakelaar (uitleveringstoestand)

1 Bank S1

2 Bank S2

De volgende functgies kunnen met de dipschakelaars worden ingesteld:

Bank S1

Dip-schake-laar	Functie
1 Kleurschema led-indicatie■ „OFF“: ■ Symbool "Stand-by" = blauw ■ Symbool "Lading" = groen ■ „ON“: ■ Symbool "Stand-by" = groen ■ Symbool "Lading" = blauw
2 Scheeflastbegrenzing■ "OFF": scheeflastbegrenzing uit ■ "ON": scheeflastbegrenzing aan
3 Autorisatie■ "OFF": geen autorisatie (autostart) ■ "ON": autorisatie via de vrijgave-in-gang
4, 5, 6, 7, 8	Werkt niet

Bank S2

Dip-schake-laar	Functie
1, 2, 3 Max. laadstroom
4, 5 Gereduceerde laadstroom bij aange-stuurde downgrade-ingang
6,7,8 Werkt niet

6.1.2 Maximale laadstroom instellen

De werkzaamheden in dit hoofdstuk mogen alleen door een elektromonteur worden uitgevoerd.

Via de dipschakelaars 1,2 en 3 op de bank S2 kan de maximale laadstroom van het laadpunt worden ingesteld.

AMTRON® Compact 2.0 22

De max. laadstroom kan worden ingesteld op 6 A, 10 A, 13 A, 16 A, 20 A, 25 A of 32 A.

Instelling dipschakelaar (bank S2) Max. laad-stroom [A]
1 2 3
OFF OFF OFF 32
ON OFF OFF 25
OFF ON OFF 20
ON ON OFF 16
OFF OFF ON 13
ON OFF ON 10
OFF ON ON 6

De instelling ON - ON - ON is ongeldig (bedrijfstoestand "Storing").

AMTRON® Compact 2.0 11

De max. laadstroom kan worden ingesteld op 6 A, 10 A, 13 A of 16 A.

Instelling dipschakelaar (bank S2) Max. laad-stroom [A]
1 2 3
OFF OFF OFF 16
ON OFF OFF 16
OFF ON OFF 16
ON ON OFF 16
OFF OFF ON 13
ON OFF ON 10
OFF ON ON 6

De instelling ON - ON - ON is ongeldig (bedrijfstoestand "Storing").

6.1.3 Scheeflastbegrenzing instellen

De werkzaamheden in dit hoofdstuk mogen alleen door een elektromonteur worden uitgevoerd.

Onder scheeflast wordt begrepen de ongelijkmati- ge belasting van de fasen van een driefasenwissel- stroomnet. Wordt het voertuig geladen met één

resp. twee fasen, moet de scheeflast worden vermeden. Bijvoorbeeld is in Duitsland spraken van een scheeflast, wanneer het verschil aan het netaansluitpunt tussen twee fasen groter is dan 20 A (conform VDE-N-AR-4100).

Geldige nationale voorschriften in acht nemen.
Dipschakelaar 2 op de bank S1 op "ON" zetten.
De scheeflast wordt begrensd tot 20 A (standaardinstelling).

Om de scheeflast te begrenzen op een andere stroomwaarde, is de configuratietool nodig.

"6.5 Beschrijving van de configuratietool"

[▶ 21]

NL

6.2 Use cases

6.2.1 Downgrade

De werkzaamheden in dit hoofdstuk mogen alleen door een elektromonteur worden uitgevoerd.

Wanneer onder bepaalde omstandigheden of op bepaalde tijden de maximale netaansluiting niet beschikbaar zijn, kan de laadstroom via de downgrade-ingang worden gereduceerd. De downgrade-ingang kan bijvoorbeeld worden aangestuurd door de volgende criteria of besturingssystemen:

■ Stroomtarief
Tijd
■ Lastafschakelbesturing
■ Handmatige besturing
■ Extern lastmanagement

Toestand schakelcontact	Toestand downgrade
Geopend Downgrade actief
Gesloten Downgrade niet actief

Elektrische aansluiting van het schakelcontact

LET OP

Materiële schade door ondeskundige installatie

Een ondeskundige installatie van het schakelcontact kan leiden tot beschadigingen of functiestoringen van het product. Bij de installatie de volgende eisen in acht nemen:

▶ Geschikte geleidinge van de leiding kiezen, zo- dat storingsbeïnvloedingen worden vermeden.

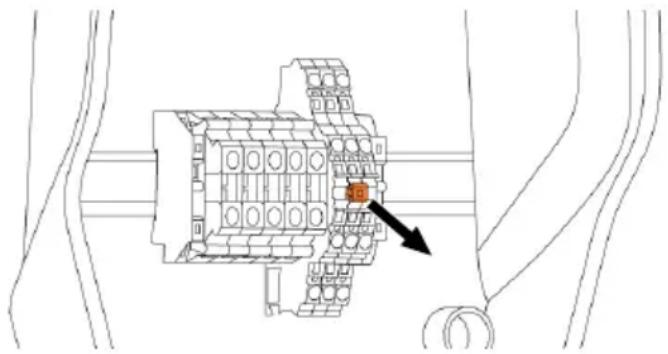

In de uitleveringstoestand is een brug aan de downgrade-ingang geplaatst. Deze moet eerst worden verwijderd.

Afb. 10: Brug uitnemen

▶ Verwijder de brug.

Afb. 11: Principeschema: Aansluiting van een extern schakelcontact

▶ Breng de schakelcontact extern aan.
▶ Strip de leiding.
▶ Strip de aders 10 mm.
▶ Sluit de aders op de klemmen 3 en 4 (XG1) aan.
▶ Neem de aansluitgegevens van de downgrade-ingang in acht.

Via de dipschakelaars 4 en 5 op de bank S2 kan de gereduceerde laadstroom worden ingesteld, die actief is als het schakelcontact aan de downgrade-ingang wordt aangestuurd. De laadstroom wordt procentueel afhankelijk van de ingestelde maximale laadstroom gereduceerd.

Instelling dip-schakelaar (bank S2)		Percentage van max. laad-stroom	Gereduceerde laad-stroom (bijvoorbeeld: max. laadstroom = 10 A)
4	5
OFF OFF 0 % 0 A
OFF ON 25 % 6 A *
ON OFF 50 % 6 A *
ON ON 75 % 7,5 A *

* Voor het laadproces staan altijd minimaal 6 A ter beschikking. Wanneer de berekende gereduceerde laadstroom kleiner is dan 6 A, wordt naar boven afgerond.

6.2.2 Autorisatie door de vrijgave-ingang

De werkzaamheden in dit hoofdstuk mogen alleen door een elektromonteur worden uitgevoerd.

Het product bevat een vrijgave-ingang voor autorisatie van het laadproces. Daarvoor moet een schakelcontact extern geïnstalleerd en op de vrijgave-ingang aangesloten worden. Zodra de vrijgave-ingang wordt aangestuurd door het schakelcontact, is de autorisatie uitgevoerd. Het schakelcontact kan bijvoorbeeld een sleutelschakelaar (continu signaal) of een knop (impulssignaal) zijn.

Voor aansturing van een schakelcontact met impulssignaal is de configuratietool nodig.

"6.5 Beschrijving van de configuratietool" [▶ 21]

Toestand schakelcontact Toestand autorisatie

Geopend Autorisatie niet gelukt

Gesloten Autorisatie gelukt

Elektrische aansluiting van het schakelcontact

LET OP

Materiële schade door ondeskundige installatie

Een ondeskundige installatie van het schakelcontact kan leiden tot beschadigingen of functiestoringen van het product. Bij de installatie de volgende eisen in acht nemen:

▶ Geschikte geleidinge van de leiding kiezen, zo- dat storingsbeïnvloedingen worden vermeden.

Vrijgave-ingang 12 V DC, 8 mA XG1 2 NO

Afb. 12: Principeschema: Aansluiting van een extern schakelcontact

▶ Breng de schakelcontact extern aan.
▶ Strip de leiding.
▶ Strip de aders 10 mm.
▶ Sluit de aders op de klemmen 1 en 2 (XG1) aan.
▶ Neem de aansluitgegevens van de vrijgave-ingang in acht.

▶ Dipschakelaar 3 op de bank S1 op "ON" zetten.

Als een schakelcontact met impulssignaal is geinstalleerd, is bovendien een instelling in de configiuratietool nodig.

"6.5 Beschrijving van de configuratietool"

[▶ 21]

6.3 Product inschakelen

De werkzaamheden in dit hoofdstuk mogen alleen door een elektromonteur worden uitgevoerd.

Voorwaarde(n):

√ Product is correct geinstalleerd.
√ Poduct is niet beschadigd.
√ De noodzakelijke veiligheidsinrichtingen zijn in overeenstemming met de respectieve nationale voorschriften geïnstalleerd in de voorgeschakelde elektronische installatie.

"5.2.2 Veiligheidsvoorzieningen" [▶ 13]
√ Product werd conform IEC 60364-6 en de overeenkomstige geldende nationale voorschriften (bijvoorbeeld DIN VDE 0100-600 in Duitsland) bij de eerste inbedrijfstelling getest.
"6.4 Product testen" [▶ 21]
▶ Stroomvoorziening inschakelen en controleren.

6.4 Product testen

De werkzaamheden in dit hoofdstuk mogen alleen door een elektromonteur worden uitgevoerd.

Bij de eerste inbedrijfstelling een test van het product conform IEC 60364-6 en de overeenkomstige geldende nationale voorschriften (bijvoorbeeld DIN VDE 0100-600 in Duitsland) uitvoeren.

De controle kan worden uitgevoerd in combinatie met het MENNEKES-testkastje en een testapparaat voor gestandaardiseerde testen. Het MENNEKES-testkastje simuleert daarbij de voertuigcommunicatie. Testkastjes zijn bij MENNEKES als toebehoren verkrijgbaar.

6.5 Beschrijving van de configuratietool

De basisinstellingen kunnen via dipschakelaars aan het laadstation worden uitgevoerd. Voor verdere instellingen is de configuratietool nodig.

Zo kunnen de volgende uitgebreide configuraties worden ingesteld:

■ Firmware-update uitvoeren
■ Standaardinstelling (16 A) voor de scheeflastbegrenzing veranderen (mogelijke waarden: 10 A ... 30 A)
■ Akoestische feedback deactiveren
Sleep-modus deactiveren (voor een gereduceerd stand-by-verbruik van ca. 1 W)
■ Onder-/overspanningsherkenning voor de aangesloten fases activeren evenals de desbetreffende grenswaarden instellen
■ Instellingen importeren en exporteren
■ Vrijgave-ingang omzetten naar impulssignaal

Bovendien worden de in de configuratietool de huidige bedrijfswaardes weergegeven en worden de ingestelde dipschakelaars uitgelegd. Indien een storing optreedt, biedt de configuratietool hulp om het probleem te verhelpen (storingsmelding, logbestand).

Om de configuratietool te kunnen gebruiken is de MENNEKES-configuratiekabel nodig. Op onze homepage onder "Producten" > "Toebehoren" vindt u de MENNEKES-configuratiekabel (bestelnummer 18625). Verder kunt u daar de configuratietool incl. handleiding downloaden.

Informatie over installatie en gebruik zijn beschreven in de handleiding van de configuratietool.

Handleiding van de configuratietool in acht ne- men.

Opbouw

Afb. 13: Opbouw van de configuratietool (voorbeeld)

1 Knop voor het selecteren van de taal
2 Verbindingsstatus
3 Menu
4 Tooltip met meer informatie
5 Parameter
6 Instelling / status
7 Knoppen voor het opslaan en verwerpen van de gewijzigde instellingen evenals terugzetten naar de gewijzigde fabrieksinstellingen

6.6 Product sluiten

De werkzaamheden in dit hoofdstuk mogen alleen door een elektromonteur worden uitgevoerd.

LET OP

Materiële schade door beknelde onderdelen of kabels

Door beknelde onderdelen of kabels kunnen er beschadigingen en storingen optreden.

Er bij het sluiten van het product op letten, dat geen onderdelen of kabels bekneld worden.
▶ Onderdelen of kabels evt. vastzetten.

M2 M2040001 C M2 M2040002 + - + -

Afb. 14: Product sluiten

▶ Bovenstuk van de behuizing naar boven klappen.
Bovenstuk van de behuizing en onderstuk van de behuizing aan elkaar schroeven. Aanhaalmoment: 1,2 Nm.

NL

7 Bediening

7.1 Autoriseren

▶ Autoriseren (afhankelijk van de configuratie).

De volgende mogelijkheden voor autorisatie zijn beschikbaar:

Geen autorisatie (autostart)

Alle gebruikers kunnen laden.

Autorisatie door de vrijgave-ingang

Zodra de vrijgave-ingang van een schakelcontact wordt aangestuurd, is de autorisatie uitgevoerd.

Bij aansturing van een schakelcontact met impuls-signaal:

Wordt de lading niet binnen 5 minuten ge- start, wordt de autorisatie gereset en het product wisselt naar de stand-by-toestand. De autorisatie moet opnieuw plaatsvinden.

7.2 Voertuig laden

WAARSCHUWING

Gevaar voor letsel door niet-toegestane hulpmiddelen

Worden bij het laadproces ontoelaatbare hulpmiddelen (bijvoorbeeld adapterstekker, verlengkabel) gebruikt, bestaat het gevaar van een elektrische schok of kabelbrand.

Uitsluitend de voor voertuig en product voorziene laadkabel gebruiken.

Voorwaarde(n):

√ De autorisatie is gelukt (indien succesvol).
√ Voertuig en laadkabel zijn geschikt voor laden volgens modus 3.
▶ Rol de laadkabel volledig af.
▶ Laadkabel met het voertuig verbinden.

Laadproces start niet

Wanneer het laadproces niet start, kan bijvoorbeeld de communicatie tussen het laadpunt en het voertuig gestoord zijn.

Laadstekker en laadcontactdoos controleren op vreemde voorwerpen en evt. verwijderen.
▶ Laadkabel evt. laten vervangen door een elektromonteur.

Laadproces beëindigen

LET OP

Materiële schade door trekspanning

Trekspanning op de kabel kan leiden tot kabelbreuken en andere beschadigingen.

▶ Laadkabel aan de laadstekker uit de laadcontactdoos trekken.

▶ Laadproces beeindigen aan het voertuig of door resetten van de vrijgave-ingang.
▶ Laadkabel aan de laadstekker uit de laadcontactdoos trekken.
▶ Beschermkap op de laadstekker zetten.
▶ Laadkabel zonder knikken ophangen.

8 Instandhouding

8.1 Onderhoud

GEVAAR

Gevaar van een elektrische schok door een beschadigd product

Bij gebruik van een beschadigd product kunnen personen door een elektrische schok zwaar gewond of gedood worden.

▶ Beschadigd product niet gebruiken.
▶ Beschadigd product markeren, zodat dit niet door andere personen wordt gebruikt.
▶ Schade onmiddellijk laten verhelpen door een elektromonteur.
Product evt. door een elektromonteur buiten gebruik laten nemen.

Product dagelijks of bij elke keer laden controleren op bedrijfsgereedheid en uitwendige schade.

Voorbeelden van schade:

■ Defecte behuizing
■ Defecte of ontbrekende onderdelen
■ Onleesbare of ontbrekende veiligheidssticker

Een onderhoudsovereenkomst met een verantwoordelijke servicepartner garandeert een regelmatig onderhoud.

Onderhoudsintervallen

De volgende activiteiten mogen alleen door een elektromonteur worden uitgevoerd.

De onderhoudsintervallen met inachtneming van de volgende aspecten kiezen:

■ Leeftijd en toestand van het product
■ Omgevingsinvloeden
Belasting
■ Laatste testprotocollen

Het onderhoud minimaal met de volgende intervalen uitvoeren.

Halfjaarlijks:

Component	Onderhoudswerk
Apparaat buitenkant	► Visuele controle op gebreken en beschadigingen uitvoeren.► Product controleren op reinheid en evt. reinigen.
Behuizing binnenkant	► Product controleren op vreemde voorwerpen en vreemde voorwerpen evt. verwijderen.► Visuele controle op droogheid uit voeren, evt. vreemde voorwerpen uit de afdichting verwijderen en product droogmaken. Evt. functie-controle uitvoeren.► Bevestiging aan de wand resp. aan de staander van MENNEKES (bijvoorbeeld sokkel) controleren en evt. de schroeven natrekken.
Veilig-heidsvoorzieningen	► Visuele controle op schade uit-voeren.
LED-info-veld	► Led-infoveld op een functie en leesbaarheid controleren.
Laadkabel	► Laadkabel controleren op achade (bijvoorbeeld knikken, scheuren).► Laadkabel controleren op reinheid en vreemde voorwerpen, evt. reinigen en vreemde voorwerpen verwijderen.

NL

Jaarlijks:

Component Onderhoudswerk
Aansluitklemmen	► Aansluitklemmen van de voedingsleiding controleren en evt. natrekken.

Component Onderhoudswerk
Elektrische in- stallatie

Inspectie van de elektrische installatie conformIEC 60364-6 en de relevante geldende nationale voorschriften (bijvoorbeeld DIN VDE 0105-100 in Duitsland).

Herhaling van de metingen en controles conformIEC 60364-6 en de relevante geldende nationale voorschriften (bijvoorbeeld DIN VDE 0105-100 in Duitsland).

Functiecontrole en laadsimulatie (bijvoorbeeld met een MENNEKES-testbox en een testapparaat voor gestandaardiseerd testen) uitvoeren.

▶ Schade aan het product deskundig verhelpen.
▶ Onderhoud documenteren.

Het onderhoudsprotocol van MENNEKES vindt u op onze homepage onder "Service" > "Brochures / infomateriaal" > "Documenten voor installateurs" (indien niet aanwezig: Engelse versie gebruiken).

8.2 Reiniging

GEVAAR

Gevaar van een elektrische schok door ondeskundige reiniging

Het product bevat elektrische componenten die onder hoge spanning staan. Bij ondeskundige reiniging kunnen personen zwaar worden verwond of gedood door een elektrische schok.

▶ De behuizing uitsluitend van buiten reinigen.
▶ Geen stromend water gebruiken.

LET OP

Materiële schade door ondeskundige reiniging

Door ondeskundige reiniging kan materiële schade aan de behuizing ontstaan.

De behuizing afvegen met een droge doek of met een doek, die licht is bevochtigd met water of met spiritus (94 % vol.).
▶ Geen stromend water gebruiken.
▶ Geen hogedrukreinigingsapparaten gebruiken.

8.3 Update firmware

De actuele firmware kunt u downloaden op onze homepage onder "Service".

Om een firmware-update uit te voeren is de configuratietool nodig.

"6.5 Beschrijving van de configuratietool" [▶ 21]

9 Storingsoplossing

Treedt een storing op, brandt resp. knippert het symbool "Storing" op het LED-infoveld. Voor verder gebruik moet de storing worden verholpen.

Symbool "Storing" knippert

Wanneer het symbool "Storing" knippert, kan de storing door de gebruiker / exploitant worden verholpen. Mogelijke storingen zijn bijvoorbeeld:

■ Fout bij het laadproces
■ Bedrijfstemperatuur te hoog
■ Er is een onderspanning of overspanning aanwezig

Neem voor de storingsoplossing de volgende volgorde in acht:

Beëindigen het laadproces en trek de laadkabel eruit.
Wacht indien nodig, tot het product is afgekoeld of geen onder- / resp. overspanning meer aanwezig is.
▶ Steek de laadkabel er opnieuw in en start het laadproces.

Kon de storing niet worden verholpen, neem dan contact op met uw verantwoordelijke servicepartner.

"1.1 Contact" [▶ 2]

Wanneer het symbool "Storing" brandt, kan de storing alleen worden verholpen door een elektromonteur.

De volgende activiteiten mogen alleen door een elektromonteur worden uitgevoerd.

Mogelijke storingen zijn bijvoorbeeld:

■ Zelftest van de elektronica mislukt
■ Zelftest van de DC-foutstroombewaking mislukt
■ Gelast lastcontact (welding detection)

Om een diagnose van de storing in te zien en logbestanden te downloaden, is de configuratietool nodig.

"6.5 Beschrijving van de configuratietool" [▶ 21]

Neem voor de storingsoplossing de volgende volgorde in acht:

Product 3 minuten spanningsvrij schakelen en opnieuw starten.
▶ Controleren, of een firmware-update (op onze homepage onder "Service") beschikbaar is en deze evt. via de configuratietool installeren.
Diagnose van de storing in de configuratietool uitlezen en storing verhelpen.

Op onze homepage onder "Service" > "Brochures" > "Documenten voor installateurs" vindt u een document voor storingsoplossing. Daar zijn de storingsmeldingen, mogelijke oorzaken en oplossingen beschreven.

▶ Storing documenteren.
Het storingsprotocol van MENNEKES vindt u op onze homepage onder "Service" > "Brochures" > "Documenten voor installateurs".

9.1 Reserveonderdelen

Zijn voor de storingsoplossing reserveonderdelen nodig, moeten deze eerst worden gecontroleerd op identieke contractie.

Uitsluitend originele reserveonderdelen gebruiken, die door MENNEKES beschikbaar gesteld en / of vrijgegeven zijn.

Zie installatiehandleiding van het reserveonderdeel

10 Buitendienststelling

De werkzaamheden in dit hoofdstuk mogen alleen door een elektromonteur worden uitgevoerd.

▶ Voedingsleiding spanningsvrij maken en beveiligen tegen opnieuw inschakelen.
▶ Product openen.
"5.4 Product openen" [▶ 14]
▶ Voedingsleiding en evt. stuur- / gegevensleiding loskoppelen.
Product van de wand resp. van de staander van MENNEKES (bijvoorbeeld een sokkel) losma- ken.
▶ Voedingsleiding en evt. stuur- / gegevensleiding uit de behuizing voeren.
▶ Product sluiten.
"6.6 Product sluiten" [▶ 22]

10.1 Opslag

De correcte opslag kan de bedrijfszekerheid van het product positief beïnvloeden en in stand houden.

▶ Product voor de opslag reinigen.
Product in de originele verpakking of met geschikte verpakkingsmaterialen schoon en droog opslaan.
▶ Neem de toegestane opslagcondities in acht.

Toegestane opslagcondities
	Min. Max.
Opslagtemperatuur [°C] -30 +50
Gemiddelde temperatuur in 24 uur [°C]		+35
Hoogte [m boven zeeniveau] 2.000
Relatieve luchtvochtigheid (niet condenserend) [%]		95

10.2 Afvoeren

Neem de nationale wettelijke bepalingen van het gebruiksland voor verwijdering en terbescherming van het milieu in acht.
▶ Voer de verpakking op materiaal gesorteerd af.

Het product mag niet in de huisvuil te-recht komen.

Teruggavemogelijkheden voor particuliere huishoudens

Het product kan gratis worden ingeleverd bij de in-zamelpunten van de overheidsinstanties voor afval-beheer of bij de terugnamepunten die zijn ingesteld overeenkomstig Richtlijn 2012/19/EU.

Teruggavemogelijkheden voor bedrijven

Meer infomatie over afvoer voor bedrijven krijgt u op aanvraag van MENNEKES.

"1.1 Contact" [▶ 2]

Persoonsgegevens / gegevensbescherming

Op het product zijn evt. persoonlijke gegevens opgeslagen. De eindgebruiker is zelf verantwoordelijk voor het wissen van de gegevens.
