GEBRUIKSAANWIJZING HL 800 PLUS Heylo

EG-conformiteitsverklaring, IIA Volgens Machinerichtlijn 2006/42/EG,

Voor apparaatserie: luchtreinigers Type: HL 800

HEYLO GmbH, Im Finigen 9, 28832 Achim, verklaart dat de genoemde machines, wanneer deze conform de bedieningshandleiding en volgens de erkende regels van de techniek worden geïnstalleerd, onderhouden en gebruikt, aan de fundamentele veiligheids- en gezondheidseisen van de ´Machinerichtlijn´ en de volgende bepalingen en normen voldoen. Toepasselijke EG-richtlijnen: Machinerichtlijn 2006/42/EG EMV – richtlijn 2014/30/EU RoHS 2011/65/EU Bij eigenmachtige veranderingen aan de machines verliest deze verklaring haar geldigheid. Toegepaste en gedeeltelijk toegepaste normen:

1. Algemene informatie

LET OP: Vóór inbedrijfstelling absoluut lezen! Neem de aanwijzingen in de bedieningshandleiding zorgvuldig in acht. Bij het niet in acht nemen hiervan vervalt de garantie. Voor schade of gevolgschade die hieruit voortvloeit aanvaardt de fabrikant geen aansprakelijkheid. De HL 800 is een mobiel luchtfilterapparaat. Lucht wordt vanuit de omgeving aangezogen en door een 4- traps filtersysteem geleid. De filtertrappen bestaan uit een voorfilter en een 2in1-combifilter voor gassen en deeltjes alsmede uit een plasmagenerator. De verschillende trappen hebben de volgende functies: 1e trap Voorfilter Als voorfilter wordt een wasbaar kunststofffilter gebruikt. Het voorfilter filtert grove stofdeeltjes van meer dan 5 micrometer, zoals huisstof, schilfers, pollen. Het filter kan met water worden uitgewassen en is zodoende meerdere malen te gebruiken. HEYLO adviseert om het voorfilter jaarlijks te vervangen. 2e + 3e trap (combifilter) Koolstoffilter: Het formaldehydefilter met actieve kool zuivert de lucht van ongewenste geuren, gassen en stoffen. Het zuivert ook de lucht van schadelijk formaldehyde. De stoffen worden geabsorbeerd door de geabsorbeerd door de actieve kool. Filter voor zwevende stoffen: (zijn niet inbegrepen in de leveringsomvang) Versie 1: H14 filter volgens EN1822 HEPA-filters van klasse H14 worden onder meer gebruikt in medische ruimten zoals intensive care units en laboratoria, in clean rooms en in andere hygiënische ruimten. Voor De keuze van de filterklasse hangt af van het beoogde gebruik. De filters voldoen aan de EN-normen en zijn gecertificeerd. H14-filters vangen 99,995 % van alle zwevende deeltjes met een grootte van grootte van 0,1 µm, zodat virusfiltering mogelijk is en b.v. coronavirussen onschadelijk worden gemaakt. worden onschadelijk gemaakt Variant 2: E11 filter volgens EN1822 EPA filters van klasse E11, worden o.a. gebruikt in woon- en werkruimten zoals gebruikt. De keuze van de filterklasse hangt af van het beoogde gebruik. De filters voldoen aan de EN-normen en zijn gecertificeerd. E11 filters vangen 99,5% van alle zwevende deeltjes met een grootte van grootte van 0,1 µm, zodat filtratie van stof, bacteriën en pollen mogelijk is. 4e trap Ionisatie Door toepassing van krachtige elektrische velden kunnen ionisators afzonderlijke luchtdeeltjes elektrisch laden en zo de ionenconcentratie in de binnenlucht verhogen. De geladen deeltjes zijn reactiever en kunnen zo geurmoleculen en andere schadelijke stoffen vernietigen. Tegelijkertijd trekken verschillend geladen deeltjes elkaar aan en vormen ze grotere klonten die sneller naar de bodem dalen en gemakkelijker uit de lucht te filteren zijn.

• 1 x gebruiksaanwijzing89

3. Veiligheidsaanwijzingen

Doelgroep: De handleiding is bestemd voor de gebruiker die het apparaat opstelt en bedient. Copyright: Gehele of gedeeltelijke reproductie van de handleiding is alleen toegestaan met schriftelijke toestemming van HEYLO GmbH! Voorbehoud: HEYLO GmbH behoudt zich het recht voor om zonder voorafgaande kennisgeving op elk moment wijzigingen en verbeteringen in het product en de handleiding aan te brengen. Afvoer: Het apparaat is voor jarenlang gebruik ontworpen. Wanneer het moet worden afgevoerd, dient dit volgens de desbetreffende wettelijke bepalingen op milieuvriendelijke wijze te gebeuren. Uit de buurt van kinderen houden: Kinderen niet met of in de buurt van het apparaat laten spelen. Elektrische aansluiting: De luchtreiniger HL 800 is ontworpen voor gebruik met 230 V / 50 Hz. De aansluiting moet met 10A gezekerd zijn. Alleen met Schuko-stekkers en Schuko-contactdozen gebruiken! De gebruikte contactdozen moeten geaard zijn en met een aardlekschakelaar van ten minste 30 mA beveiligd zijn. Stroomkabel tegen beschadiging beschermen: Het apparaat nooit met beschadigde stroomkabel gebruiken. Wanneer de stroomkabel beschadigd is, moet deze door een kabel van dezelfde soort en dimensionering worden vervangen. Verlengkabels: Alleen goedgekeurde verlengkabels gebruiken! Voorzichtig behandelen: Het apparaat niet laten vallen en er niet mee gooien, aangezien dit anders tot beschadiging van onderdelen of de bedrading kan leiden. Op een stevige ondergrond werken: Het apparaat altijd op een stevige, vlakke ondergrond opstellen. Droog houden: Het apparaat mag niet in plassen of stilstaand water worden gebruikt. Niet in de open lucht opslaan of gebruiken. Wanneer de elektrische bedrading of onderdelen van het apparaat nat worden, moet het apparaat voordat het weer wordt gebruikt grondig worden drooggemaakt. Luchtopeningen vrijhouden: De luchtin- en uitlaten niet afdekken of blokkeren. Omgeving: Niet in explosiegevaarlijke zones gebruiken.

4. Gebruik / toepassingsgebieden

In onbehandelde binnenlucht bevinden zich normaal gesproken talrijke ziekteverwekkers. Tot deze groep behoren schimmelsporen, bacteriën, dierenharen en met name huisstofallergenen (mijtuitwerpselen), maar ook zware metalen, roet en minerale vezels. Vooral op warme dagen of tijdens de verwarmingsperiode ontstaan grote hoeveelheden van deze zwevende deeltjes, die samen met het huisstof in de binnenlucht ronddwarrelen. Na opname via de luchtwegen komen deze deeltjes dan met onze slijmvliezen in contact en veroorzaken ze de bekende allergiesymptomen. De HEYLO-luchtreinigers kunnen de concentratie van deze zwevende deeltjes en gassen duidelijk verminderen om gezonde binnenlucht te produceren.90

De apparaten worden typisch in de volgende ruimten ingezet: privéwoningen, kantoren, conferentie- en opleidingsruimten, scholen en overheidskantoren, medische praktijken en fitnesscentra. In alle ruimten waar zich mensen ophouden, kan met de apparaten de luchtkwaliteit aanzienlijk worden verbeterd. In ruimten waarin ziekteverwekkers zoals bacteriën en virussen aanwezig kunnen zijn, kan het infectierisico worden verminderd.

5. Inbedrijfstelling / bediening

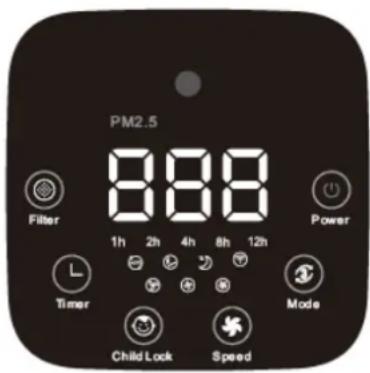

Voor het in-/uitschakelen van het apparaat drukt u op de Power-toets om het apparaat te starten. U start in de automatische modus. In deze bedrijfsmodus wordt het motortoerental door een sensor gestuurd. De snelheid van de ventilatormotor wordt automatisch geregeld in drie trappen, afhankelijk van de luchtkwaliteit. Hoe meer deeltjes in de lucht, des te hoger het toerental van de ventilatormotor. Om uit te schakelen drukt u opnieuw op de toets, waarna het apparaat in de stand-by-modus komt.

Druk op de toets ´Speed´ om het toerental van de ventilator te veranderen. Door herhaald aantikken kunt u 3 luchtcapaciteitsniveaus kiezen.

Met de toets Mode kunt u 3 programma's kiezen: In de automatische modus kiest het apparaat afhankelijk van de luchtkwaliteit zelfstandig de passende ventilatorsnelheid. 's Nachts wordt de ventilatorsnelheid automatisch verlaagd. De ionisatiefunctie is in bedrijf. Het turboprogramma is nuttig bij sterke luchtverontreiniging, bijv. door sigarettenrook. Het apparaat draait dan met de hoogste ventilatorsnelheid. Druk op de toets ´Sleep´ om het apparaat handmatig op het stilste niveau te laten werken. De automatische modus wordt hiermee beëindigd. Alle lampen en displays worden uitgeschakeld en de ventilator draait met de laagste snelheid. Hij reageert niet meer op de luchtsensor. Luchtkwalit eit91

Wanneer het apparaat is ingeschakeld, kunt u met de toets ´Timer´ het apparaat automatisch gedurende een bepaalde tijd laten draaien. Deze periode kan van 30 minuten tot 12 uur worden geselecteerd. U drukt net zo vaak op de Taste tot de gewenste tijd in de display verschijnt. 5 seconden na de laatste bediening schakelt het apparaat terug naar indicatie van de luchtkwaliteit (PM2.5-waarde). Om de Timer-functie weer uit te schakelen, drukt u net zo lang op de toets tot er geen urenindicaties onder de display meer oplichten.

Druk op de toets 'Child Lock' om de kindervergrendeling te activeren. Houd de kinderslottoets 5 seconden lang ingedrukt om de functie weer te beëindigen.

De filterindicatie licht rood op na 3000 uur gebruiksduur. U dient dan de hoofdfilters te vervangen. De indicatie kunt u resetten door de toets gedurende 3 sec. in te drukken. Daarna begint de filter-timer weer van voren af aan.

WIFI-functie Om de WIFI-functie in te schakelen, houdt u de modustoets 5 seconden lang ingedrukt (zonder het apparaat in te schakelen). Het WiFi-patroon verandert in de Flash-status. Nu de mobiele telefoon in de koppelmodus zetten. APP en apparaat zijn gekoppeld. Verdere informatie vindt u in de WLAN-instructies voor de mobiele telefoon. Nadat pairing is gelukt, wordt het WiFi-patroon weergegeven. Wanneer het apparaat zich in een omgeving bevindt waarin geen WLAN beschikbaar is, licht het WIFI-symbool niet op. Na het inschakelen van het apparaat knippert het WIFI-symbool langzaam. Pas wanneer het WiFi-signaal wordt ontvangen, licht de indicatie continu op. Nu kan het apparaat zowel in de standby- als in de bedrijfsmodus via de mobiele telefoon worden bediend.

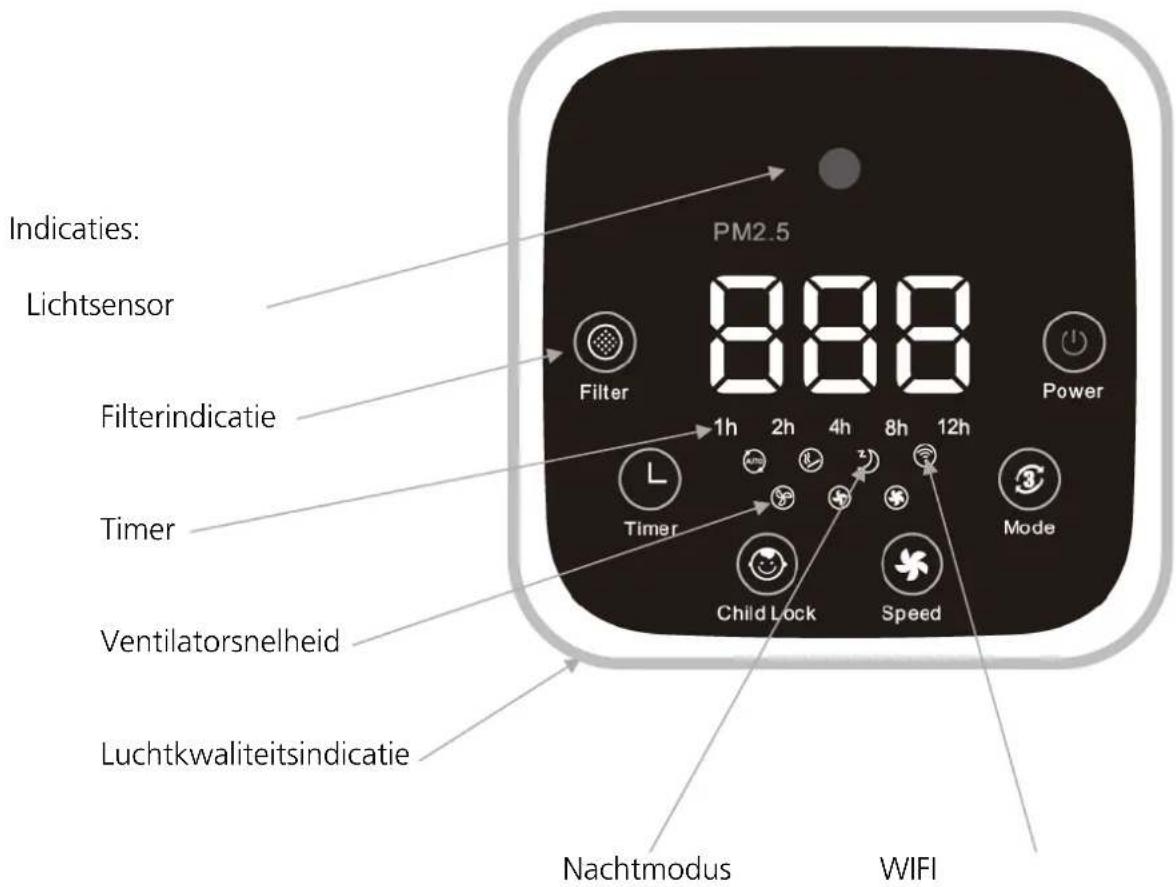

Indicatie van de luchtkwaliteit

PM2.5-waarde Luchtkwaliteit Indicatiekleur minder dan 100 zeer goed groen 101-200 goed blauw 201-300 niet goed oranje ➢ 300 slecht rood

Lichtsensor: In de auto-modus wordt het product in de rustmodus gezet wanneer het omgevingslicht onder de waarde <5× komt. Het product verlaat de rust-modus weer nadat het omgevingslicht de waarde <5× gedurende 3 minuten heeft overschreden en schakelt dan weer over naar de auto-modus.

Dit product wordt met een afstandsbediening geleverd die door 3V Lithium- knoopcellen wordt gevoed. (Verwijder de knoopcellen wanneer u de afstandsbediening gedurende langere tijd niet gebruikt.) De bedieningselementen op het bedieningspaneel van het apparaat en op de afstandsbediening komen met elkaar overeen: Alle functies en bedrijfsmodi zijn in principe identiek.92

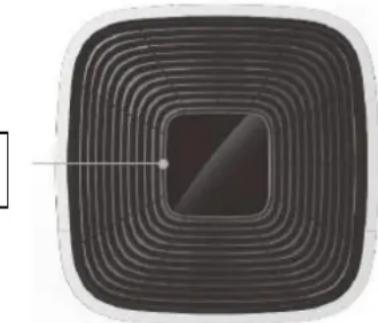

Luchtkwaliteitsindicatie

De vervanging van het hoofdfilter wordt door het apparaat aangegeven. De voorfilters dient u regelmatig min. 1 x per maand te reinigen. Om de 3000 uur (ca. 2x per jaar) knippert de filterindicator. Na vervanging van het HEPA-filter reset u de indicator door 5 seconden lang op de Filter-toets te drukken.

Verwijder de voorste afdekking van beide zijden.

Verwijder de voorfilters. Druk de beide lipjes van het voorfilter naar beneden om het voorfilter te verwijderen.93

Het hoofdfilter kunt u aan het kleine lipje uit het apparaat trekken. OPMERKING: Erop letten dat de bevestigingsband naar buiten is gericht. OPMERKING: Vóór het eerste gebruik moeten de filters uit hun beschermende verpakking worden gehaald.

Om de luchtuitlaat te reinigen tilt u het rooster aan de zijde met het Δ-symbool eruit. Nu kunt u het gebied met een stofdoek reinigen.

Reinigen van de luchtkwaliteitsensor Aan de achterzijde van het apparaat bevindt zich een klep waarachter de sensor is ingebouwd. Open de klep en reinig de sensor voorzichtig met een wattenstaafje. OPMERKING: Dit dient u om de 2 maanden te doen of wanneer de indicator continu een slechte kwaliteit aangeeft.

Afvoer van de filters: De filters kunnen met het huisvuil worden afgevoerd. Als het apparaat in met schadelijke stoffen verontreinigde lucht is gebruikt, moeten de gebruikte filters luchtdicht in zakken worden verpakt en vakkundig worden afgevoerd. In geval van besmetting met virussen, gelieve een wachttijd in te plannen waarin de virussen kunnen afsterven of handschoenen en een beschermingsmasker (min. FFP2) te dragen bij het vervangen van het filter.94

Voorfilter: voorfilter (grofstoffilter) Klasse G4 volgens EN 779

• Voorfilter voor de hoofdfilters

• Filter specifiek voor grof stof tot 3 µm

• Scheidingsefficiëntie 85-98% bij 10 µm en 30-55% bij 1 µm

• Opname van grof stof Reiniging en filtervervanging:

• Het oppervlak kan met een stofzuiger worden schoongezogen.

• Het filter kan ook met schoon water worden uitgewassen, maar het moet helemaal droog zijn voordat het wordt teruggeplaatst. Reiniging 2 x per maand en filtervervanging om de 2 jaar Optionele hoofdfilter E11: Combifilter van koolstoffilter en zwevend stoffilter EPA E11

• voor zwevende stoffen en deeltjes tot 1 µm

• Scheidingsefficiëntie 99,9%

• geschikt voor ruimten met hoge eisen filtervervanging 1 x per jaar

Optionele virusfilters: Combifilter van koolstoffilter en filter voor zwevende stoffen HEPA H14

• voor zwevende stoffen en deeltjes tot 1 µm

• Scheidingsefficiëntie 99,995%

• geschikt voor ruimten met de hoogste eisen, in laboratoria, in de industrie en in de geneeskunde. filtervervanging 1 x per jaar

Ionisator De ionisator bevindt zich in het toestel en kan niet worden vervangen. De functie is normaal ingeschakeld. Om de functie uit te schakelen, drukt u op de de "filtertoets" en de "mode toets" totdat een akoestisch signaal klinkt. 1 toon: de functie is aan 2 tonen: de functie is uitgeschakeld95

Deeltjessensor Voor de luchtkwaliteitsindicatie meet een sensor de deeltjes in de binnenlucht. Deze sensor dient eveneens regelmatig te worden gereinigd.

Open hiertoe de klep aan de achterzijde van het apparaat Klappe (afbeelding1) en veeg de sensor voorzichtig met een wattenstaafje schoon.

8. Opstellingsrichtlijnen

Bij commercieel gebruik moeten voor de opstelling en het gebruik van de luchtreiniger HL 800 de wettelijke voorschriften van het betreffende land in acht genomen worden. In Duitsland moeten onder andere de volgende voorschriften in acht worden genomen:

• TRGS 519 (bij werkzaamheden met asbest) (verkrijgbaar bij: Deutsches Informationszentrum für technische Regeln (DITR) im DIN, Burggrafenstraße 6, 10787 Berlin). HEYLO aanvaardt geen aansprakelijkheid voor schade die door ondeskundige en van de regels afwijkende opstelling en toepassing van luchtreiniger HL 800 ontstaat.

9. Buitenbedrijfstelling en afvoer

HEYLO-apparaten zijn voor jarenlang gebruik ontworpen. Eventuele afvoer dient volgens de actuele desbetreffende wettelijke bepalingen op milieuvriendelijke wijze plaats te vinden. Het apparaat kan bij elke vakhandelaar kosteloos voor afvoer worden afgegeven.

Wattenstaafje Afbeelding 196

CADR m.b.t. van formaldehyde gezuiverde lucht (m³/h)

Luchtdebiet max. met HEPA H14 PTFE -filter (m³/ h)

Indicatie van de luchtkwaliteit goed (groen), gemiddeld (blauw), slecht (oranje), zeer slecht (roze) Filtertype / soort reiniging Voorfilter, actieve koolstof+HEPA-filter, ionisatie Filterklasse EPA / HEPA Grootte van de ruimte* EPA E11 (bij 5 / 3-voudige luchtverversing) (m²) 66 / 111 Grootte van de ruimte* HEPA H14 (bij 5 / 3-voudige luchtverversing) (m²) 53/88 Elektrische aansluiting (V/Hz) 230 / 50 Vermogen (W)

*Ruimtegroottes bij 2,40m ruimtehoogte gerekend Let op: De technische gegevens kunnen in de loop van de verdere ontwikkeling zonder voorafgaande kennisgeving worden gewijzigd. Bij enkele waarden gaat het om benadereringswaarden.97

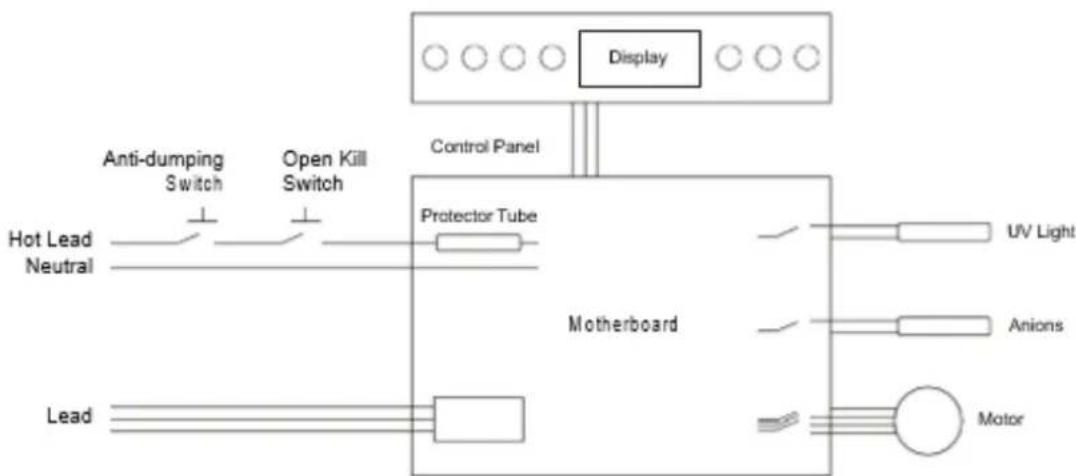

11. Onderhoud / foutopsporing

Waarschuwing: Risico op elektrische schok Het apparaat moet van het net worden losgekoppeld voordat hieraan onderhoudswerkzaamheden worden uitgevoerd. Elektrische onderdelen mogen niet met een waterslang of hogedrukreiniger worden schoongemaakt, aangezien water in het elektrische onderdeel zou kunnen binnendringen en een elektrische schok zou kunnen veroorzaken. Bij demontage van onderdelen de schroeven met de hand draaien om beschadigingen aan de schroefdraad te vermijden! Storingen opsporen en verhelpen Probleem Mogelijke oorzaak Oplossing Het apparaat reageert niet op het inschakelen

• Geen stroom naar het apparaat

• Apparaat staat niet op een vlakke ondergrond

• Voorste afdekking is niet goed gesloten

• Kindervergrendeling actief

1. Zorg ervoor dat de netstekker volledig in

de contactdoos is gestoken en druk daarna op de Power-toets om het apparaat in te schakelen.

2. Zorg ervoor dat de voorste afdekking

correct is geplaatst.

3. Zorg ervoor dat het product naar behoren

op een vlakke ondergrond is opgesteld.

4. Wanneer in de display de

kindervergrendeling wordt weergegeven, drukt u de Child-Lock-toets gedurende 5 sec. om de vergrendeling uit te schakelen en het apparaat te gebruiken. Lucht is verontreinigd maar de indicatie geeft schoon (groen) aan Apparaat is ongunstig gepositioneerd Apparaat anders positioneren, zodat de binnenlucht beter kan worden opgenomen. De indicatie van de luchtkwaliteit is nog steeds zeer slecht (rood), hoewel het product reeds lang is ingeschakeld. Luchtsensor is vuil Deeltjessensor, zoals bij punt ´Reiniging en filtervervanging´ beschreven, met een wattenstaafje reinigen. Wanneer een merkwaardig (kloppend, snerpend) geluid uit het apparaat komt Ionisator is stoffig HEYLO Service inlichten Wanneer het product vreemd ruikt Filter verzadigd

1. Reinig de luchttoevoeropening en interne

filters (voorfilter, geïntegreerd filter).

2. Wanneer u het filter lange tijd niet

vervangen hebt, koopt u een nieuw filter en vervangt u het. Wanneer het product de luchtkwaliteit ook na lange gebruiksduur niet merkbaar verbetert

• Filter niet uit beschermende verpakking gehaald

• Filter niet goed geplaatst

1. Zorg ervoor dat de verpakking van het

filter (plastic zak) binnenin het product naar behoren is verwijderd.

2. Zorg ervoor dat de volgorde van de

filtercombinatie correct is. Wanneer het product is ingeschakeld en kort daarna automatisch in de rust-modus gezet wordt Verkeerde modus Deactiveer de Sleep-modus (nachtmodus).98

12. Optioneel toebehoren

Beschrijving HEYLO art. nr. Voorfilter

Standaard hoofdfilter (koolstoffilter / EPA E11)

Batterij voor afstandsbediening CR2032
