MANUAL DE USUARIO HL 800 PLUS Heylo

DECLARACIÓN DE CONFORMIDAD CE, IIA

De conformidad con la Directiva CE de máquinas 2006/42/CE,

Para la serie de dispositivos: Purificador de aire Modelo: HL 800

HEYLO GmbH, con sede en Im Finigen 9, 28832 Achim, declara que las máquinas arriba mencionadas, cuando se instalan, mantienen y utilizan de acuerdo con el manual de instrucciones y las normas técnicas reconocidas, cumplen con los requisitos básicos de salud y seguridad de la Directiva de «Máquinas», así como con los siguientes reglamentos y normas. Directivas CE aplicables: Directiva de máquinas 2006/42/CE Directiva CEM 2014/30/UE RoHS 2011/65/UE En caso de modificaciones no autorizadas de las máquinas, la declaración perderá su validez. Normas aplicadas y parcialmente aplicadas:

Índice de contenidos

9. Puesta en fuera de servicio y eliminación ................................................................... 59

ATENCIÓN: ¡Es imprescindible leerlo antes de la puesta en marcha! Siga atentamente las indicaciones contenidas en el manual de instrucciones. En caso de incumplimiento, la garantía quedará invalidada. El fabricante no aceptará ninguna responsabilidad por los daños y perjuicios resultantes. El HL 800 es un dispositivo móvil de filtrado de aire. El aire se aspira del entorno y pasa por un sistema de filtros de 4 etapas. Las etapas de filtrado constan de un prefiltro y un filtro combinado 2 en 1 para gases y partículas, así como de un generador de plasma. Las etapas individuales tienen las siguientes funciones: 1ª etapa Prefiltro Se utiliza un filtro de plástico lavable como prefiltro. El prefiltro filtra las partículas de polvo gruesas de más de 5 micras, como el polvo doméstico, la caspa o el polen. El filtro se puede lavar con agua y, por tanto, es reutilizable. HEYLO recomienda sustituir el prefiltro anualmente. 2ª y 3ª etapa Filtro de carbón: El filtro de formaldehído con carbón activado limpia el aire de olores, gases y sustancias no deseadas. También limpia el aire de formaldehído nocivo. Las sustancias son absorbidas por el absorbido por el carbón activado. Filtro de partículas: (no están incluidos en el volumen de suministro) Versión 1: filtro H14 según EN1822 Los filtros HEPA de la clase H14 se utilizan, entre otras cosas, en áreas médicas como unidades de cuidados intensivos y laboratorios, en salas limpias y en otras áreas higiénicas. Para La selección de la clase de filtro depende del uso previsto. Los filtros cumplen con la normativa EN y están certificados. Los filtros H14 capturan el 99,995% de todas las partículas en suspensión de un tamaño de 0,1 µm, de modo que es posible filtrar los virus y, por ejemplo, los coronavirus se vuelven inofensivos. se convierten en inofensivos Variante 2: filtro E11 según EN1822 Los filtros de la EPA de la clase E11, se utilizan, entre otras cosas, en áreas de vida y de trabajo como utilizado. La selección de la clase de filtro depende del uso previsto. Los filtros cumplen con la normativa EN y están certificados. Los filtros E11 capturan el 99,5% de las partículas en suspensión a partir de un tamaño de tamaño de 0,1 µm, por lo que es posible la filtración de polvo, bacterias y polen. 4ª etapa Ionización Aplicando intensos campos eléctricos, los ionizadores pueden cargar eléctricamente las partículas individuales del aire y aumentar así la concentración de iones en el aire ambiente. Las partículas cargadas son más reactivas y pueden así destruir las moléculas de olores y otros contaminantes. Al mismo tiempo, las partículas con cargas diferentes se atraen entre sí y forman grupos más grandes que bajan hacia el suelo más rápidamente y son más fáciles de filtrar del aire.

2. Contenido del suministro

• 1 x unidad de filtrado HL 800

• 1 x mando a distancia

3. Indicaciones de seguridad

Destinatarios: el manual está destinado al usuario que configura y maneja el aparato. Derechos de autor: la reproducción total o parcial del manual solo está permitida con el consentimiento por escrito de HEYLO GmbH. Salvedad: HEYLO GmbH se reserva el derecho a realizar cambios y mejoras en el producto y en el manual en cualquier momento y sin previo aviso. Eliminación: el dispositivo está diseñado para un funcionamiento a largo plazo. Cuando llegue el momento de desecharlo, deberá hacerse de forma respetuosa con el medio ambiente, de conformidad con las disposiciones legales pertinentes. Mantener fuera del alcance de los niños: no permita que los niños jueguen con o cerca del dispositivo. Conexión eléctrica: el purificador de aire HL 800 está diseñado para el funcionamiento con 230 V / 50 Hz. La conexión debe estar protegida con un fusible de 10 A. Utilizar solo con enchufes con toma de tierra y cajas de enchufe con toma de tierra. Las cajas de enchufe utilizadas deben estar conectadas a tierra y protegidas por un interruptor diferencial de al menos 30 mA. Proteja el cable de corriente para que no se dañe: no utilice nunca el dispositivo con un cable de corriente dañado. Si el cable de corriente está dañado, deberá sustituirse por otro del mismo tipo y capacidad. Cable alargador: utilice únicamente cables alargadores homologados. Manejar con cuidado: no deje caer ni arroje el dispositivo, ya que podría dañar los componentes o el cableado. Colocar sobre una superficie sólida: coloque siempre el dispositivo sobre una superficie firme y nivelada. Mantener en lugar seco: no utilice el dispositivo en zonas encharcadas o con agua acumulada. No lo guarde ni lo utilice al aire libre. Si el cableado eléctrico o cualquier parte del dispositivo se moja, séquelo bien antes de volver a utilizarlo. Mantener las aberturas de aire sin obstáculos: no cubra ni bloquee las entradas y salidas de aire. Entorno: no utilice el dispositivo en atmósferas potencialmente explosivas.

4. Aplicación / ámbitos de aplicación

El aire ambiente no tratado suele contener numerosos agentes patógenos. Este grupo incluye esporas de moho, bacterias, pelo de los animales y, sobre todo, alérgenos del polvo doméstico (ácaros y excrementos de los mismos), pero también metales pesados, hollín y fibras minerales. Especialmente en los días cálidos o durante la temporada de calefacción, se desarrollan grandes cantidades de estas partículas en suspensión que se arremolinan con el polvo doméstico del aire ambiente. Tras su absorción a través de las vías respiratorias, las partículas entran en contacto con nuestras membranas mucosas y desencadenan los conocidos síntomas de la alergia. Los purificadores de aire HEYLO pueden reducir significativamente la concentración de estas partículas y gases en suspensión para generar un aire ambiente saludable. Estos dispositivos se suelen utilizar en los siguientes ámbitos: Viviendas particulares, oficinas, salas de conferencias y de formación, escuelas y oficinas gubernamentales, consultas médicas y gimnasios.54

En todas las áreas donde hay personas, estos dispositivos pueden mejorar significativamente la calidad del aire. En las zonas en las que puede haber presentes patógenos como bacterias y virus, se puede reducir el riesgo de infección.

5. Puesta en marcha / manejo

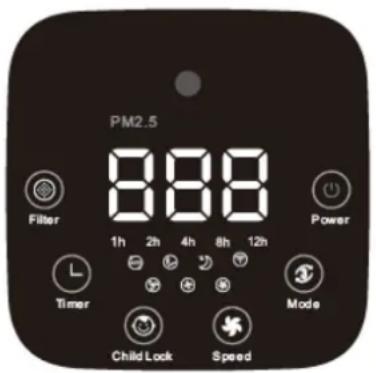

Para encender y apagar el dispositivo, pulse el botón «Power» para ponerlo en marcha. Se inicia en modo automático. En este modo de funcionamiento, la velocidad del motor se controla mediante un sensor. La velocidad del motor del ventilador se regula automáticamente en tres etapas, en función de la calidad del aire. Cuantas más partículas haya en el aire, mayor será la velocidad del motor del ventilador. Para apagar, pulse de nuevo el botón y el dispositivo pasará al modo de espera.

Pulse el botón «Speed» para cambiar la velocidad del ventilador. Puede seleccionar 3 niveles de potencia de aire pulsando repetidamente.

Con el botón «Mode» se pueden seleccionar 3 programas: En el modo automático, el dispositivo selecciona automáticamente la velocidad del ventilador adecuada en función de la calidad del aire. Por la noche, el dispositivo se regula automáticamente a una velocidad más baja. La función de ionización está en funcionamiento. El programa turbo es útil en caso de una contaminación intensa del aire, por ejemplo, por el humo de los cigarrillos. El dispositivo funciona entonces a la máxima velocidad del ventilador. Pulse el botón «Sleep» para que el dispositivo funcione manualmente en la etapa más silenciosa. De este modo se finaliza el modo automático. Todas las luces y displays se apagan y el ventilador funciona en la etapa más baja. Deja de reaccionar según el sensor de aire. Calidad del aire55

Cuando el dispositivo está encendido, puede utilizar el botón «Timer» para que el aparato funcione automáticamente durante un tiempo determinado. El periodo puede seleccionarse entre 30 minutos y 12 horas. Pulse el botón repetidamente hasta que aparezca el tiempo deseado en el display. 5 segundos después de la última operación, el dispositivo vuelve al indicador de la calidad del aire (valor PM2.5). Para volver a apagar la función de temporizador, pulse el botón hasta que dejen de iluminarse todos indicadores de horas situados debajo del display.

Pulse el botón «Child Lock» para activar el bloqueo para niños. Mantenga pulsado el botón de bloqueo para niños durante 5 segundos para cancelar la función.

El indicador del filtro se ilumina en rojo después de 3000 h de funcionamiento. Ha llegado el momento de sustituir los filtros principales. Puede restablecer el indicador pulsando el botón durante 3 segundos. A continuación, el temporizador del filtro vuelve a empezar desde el principio.

Función Wi-Fi Para activar la función Wi-Fi, mantenga pulsado el botón «Mode» durante 5 segundos (sin encender el aparato). El patrón de Wi-Fi cambia al estado de parpadeo. Ponga ahora el teléfono móvil en modo de emparejamiento. La aplicación y el dispositivo están emparejados. Para más información, consulte las instrucciones de la red inalámbrica para el teléfono móvil. Una vez que el emparejamiento ha resultado exitoso, se mostrará el patrón de Wi-Fi. Si el dispositivo está en un entorno donde no haya red inalámbrica, el icono de Wi-Fi no se iluminará. Después de encender el dispositivo, el icono de Wi-Fi parpadea lentamente. Solo cuando se recibe la señal Wi-Fi, el indicador se enciende permanentemente. Ahora el dispositivo puede manejarse a través del teléfono móvil tanto en modo de espera como en modo operativo.

Indicador de calidad del aire

Valor PM2.5 Calidad del aire Color del indicador inferior a 100 muy bueno verde 101-200 bueno azul 201-300 no es bueno naranja ➢ 300 malo rojo

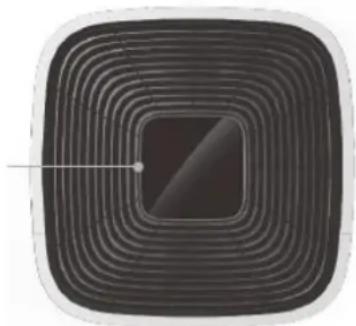

Sensor de luz: En el modo automático, el producto se pone en modo de reposo cuando la luz ambiental se sitúa por debajo del valor <5×. Vuelve a salir del modo de reposo después de que la luz ambiental haya superado el valor <5× durante 3 minutos y, a continuación, vuelve a cambiar al modo automático.56

Este producto viene con un mando a distancia que funciona con pilas secas de litio de 3 V. (Por favor, retire las pilas secas si no va a utilizar el mando a distancia durante un largo periodo de tiempo). Los elementos de mando de la interfaz de usuario del dispositivo y del mando a distancia se corresponden directamente entre sí: todas las funciones y modos de funcionamiento son básicamente idénticos.

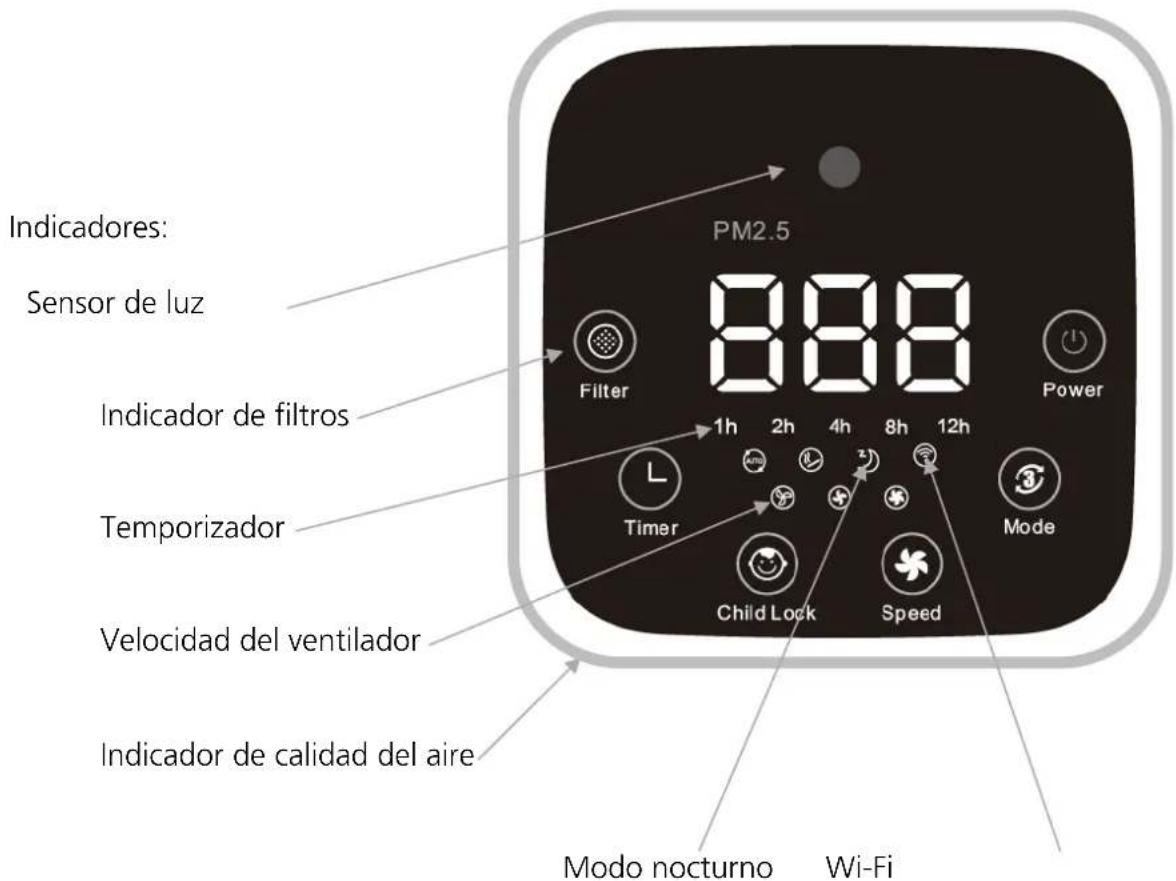

Indicadores: Sensor de luz

Indicador de filtros

Velocidad del ventilador

Indicador de calidad del aire

6. Cambio de filtro (instalación de filtro)

El propio dispositivo indica el momento del cambio de filtro principal. El prefiltro debe limpiarse regularmente, al menos una vez al mes. Cada 3000 horas (aprox. 2 veces al año) el indicador de filtro parpadea. Después de sustituir el filtro HEPA, reinicie el indicador pulsando el botón «Filter» durante 5 segundos.57

Retire la cubierta frontal de ambos lados.

Retire los prefiltros. Empuje hacia abajo las dos lengüetas del prefiltro para retirarlo.

Puede extraer el filtro principal del dispositivo tirando de la pequeña lengüeta. AVISO: asegúrese de que la cinta de sujeción esté orientada hacia el exterior. AVISO: antes del primer uso, los filtros deben sacarse de su embalaje protector.

Para limpiar la salida de aire, levante la rejilla por el lado donde figura el símbolo

Ahora puede limpiar la zona con un trapo para el polvo.

Limpieza del sensor de calidad del aire En la parte posterior del dispositivo hay una tapa detrás de la cual está montado el sensor. Abra la tapa y limpie cuidadosamente el sensor con un bastoncillo de algodón. AVISO: debe hacerlo cada 2 meses o cuando el indicador muestre una mala calidad persistente.

Eliminación de los filtros: los filtros pueden eliminarse con la basura doméstica. Si el dispositivo ha sido utilizado en aire contaminado, los filtros usados deben ser empaquetados herméticamente en bolsas y eliminados de forma profesional. En caso de contaminación con virus, deje pasar un tiempo de espera durante el cual los virus puedan morir, o use guantes y una mascarilla protectora (mín. FFP2) al cambiar el filtro.58

7. Limpieza y cambio de filtro

Prefiltro: Prefiltro (filtro de polvo grueso) clase G4 según EN 7799

• Prefiltro para los filtros principales

• Filtro para polvos específicamente gruesos de hasta 3 µm

• Eficacia de separación 85-98% con 10 µm y 30-55% con 1 µm

• Absorción de polvo grueso Limpieza y cambio de filtro:

• La superficie se puede aspirar con una aspiradora.

• El filtro también se puede lavar con agua limpia, pero debe estar completamente seco antes de volver a colocarlo. Limpieza 2 veces al mes y sustitución del filtro cada 2 años

Filtro principal E11 opcional: Filtro combinado de filtro de carbón y filtro de partículas en suspensión EPA E11

• Para sólidos en suspensión y partículas de hasta 1 µm

• Eficacia de separación del 99,9%

• Adecuado para espacios con altas exigencias sustitución del filtro 1 vez al año

Filtro antivirus opcional: Filtro combinado de filtro de carbón y filtro de partículas en suspensión HEPA H14

• Para sólidos en suspensión y partículas de hasta 1 µm

• Eficacia de separación del 99,995%

• Adecuado para espacios con las más altas exigencias, en laboratorios, en la industria y en la medicina. sustitución del filtro 1 vez al año

Ionizador El ionizador se encuentra en el interior de la unidad y no se puede sustituir. La función está normalmente activada. Para desactivar la función, pulse la tecla la "tecla de filtro" y la "tecla de modo" hasta que se emita una señal acústica. 1 tono: la función está activada 2 tonos: la función está desactivada59

Sensor de partículas Para el indicador de la calidad del aire, un sensor mide las partículas del aire ambiente. Este sensor también debe limpiarse regularmente.

Abra para ello la tapa situada en la parte posterior del dispositivo (Fig. 1) y limpie cuidadosamente el sensor con un bastoncillo de algodón.

8. Directrices de instalación

En caso de uso comercial, deben observarse las normas legales del país correspondiente para la aplicación y el uso del purificador de aire HL 800. En Alemania hay que respetar, entre otras, las siguientes normas:

• Ordenanza sobre lugares de trabajo, artículos 5 y 14

• Directriz sobre lugares de trabajo ASR 5

• Prescripciones de prevención de accidentes VBG 43

• Ordenanza sobre sustancias peligrosas del 01.01.2005

• BGR 128 (Asociación profesional)

• TRGS 519 (para trabajos con amianto) (disponibles en: Centro Alemán de Información sobre Normas Técnicas (DITR) en DIN, Burggrafenstraße 6, 10787 Berlín). HEYLO no acepta ninguna responsabilidad por los daños resultantes de una colocación y uso inadecuados o irregulares del purificador de aire HL 800.

9. Puesta en fuera de servicio y eliminación

Los dispositivos HEYLO están diseñados para un funcionamiento a largo plazo. Cualquier eliminación debe llevarse a cabo de forma respetuosa con el medio ambiente, de acuerdo con la normativa legal vigente. El dispositivo puede ser devuelto gratuitamente a cualquier distribuidor especializado para su eliminación.

Bastoncillo de algodón Imagen 160

Modelo del dispositivo HL 800 Caudal de aire máximo (m³/h)

CADR en términos de aire purificado para formaldehído (m³/h)

Caudal de aire máximo con filtro PTFE HEPA H14 (m³/ h)

Concentración de aniones (Mio/cm³))

Indicación de la calidad del aire bueno (verde), medio (azul), malo (naranja) y muy malo (rosa) Tipo de filtro / Método de depuración prefiltro, filtro de carbón activado+HEPA, ionización Clase de filtro EPA / HEPA Tamaño de espacio* EPA E11 (con tasa de intercambio de aire de 5 / 3 veces) (m²) 66 / 111 Tamaño de espacio* HEPA H14 (con tasa de intercambio de aire de 5 / 3 veces) (m²) 53/88 Conexión eléctrica (V/Hz) 230 / 50 Potencia (W)

Volumen máximo (dB(A) / 3 m)

Longitud del cable (m)

*Tamaño de espacios calculado con 2,40 m de altura de techo Atención: los datos técnicos pueden modificarse como consecuencia del desarrollo posterior sin previo aviso. Algunos valores indicados son aproximados.61

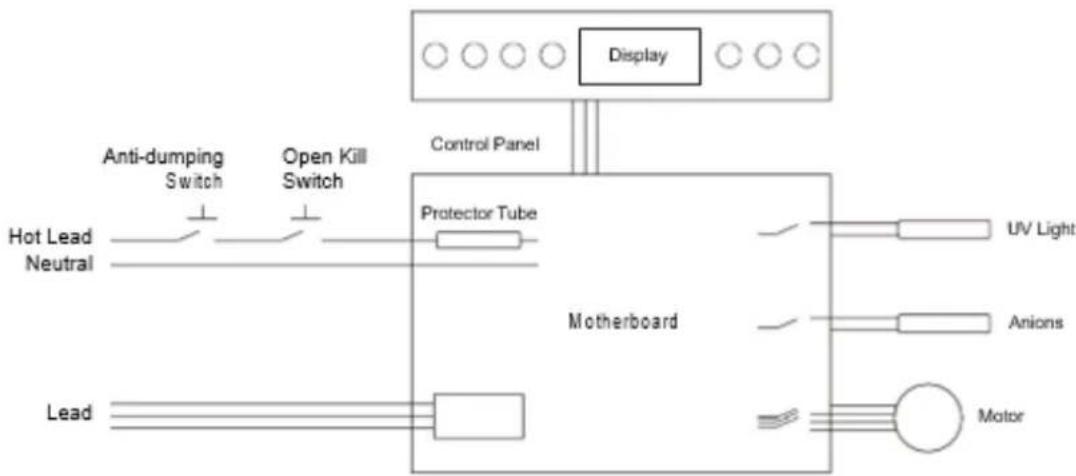

11. Mantenimiento / Búsqueda de errores

Advertencia: ¡Peligro de descarga eléctrica! El dispositivo debe desconectarse de la red eléctrica antes de realizar trabajos de mantenimiento en él. No limpie los componentes eléctricos con una manguera de agua o un limpiador a presión, ya que el agua podría entrar en el componente eléctrico y provocar una descarga eléctrica. Al desmontar los componentes, gire los tornillos manualmente para no dañar las roscas retráctiles Búsqueda y solución de problemas Problema Posible causa Solución El aparato no responde al encenderlo

• No hay corriente en el dispositivo

• El dispositivo no está sobre una superficie plana

• La cubierta frontal no está bien cerrada

• Bloqueo para niños activado

1. Asegúrese de que el enchufe de

alimentación esté completamente insertado en la toma de corriente y, a continuación, pulse el botón «Power» para encender el dispositivo.

2. Asegúrese de que la cubierta frontal esté

correctamente insertada.

3. Asegúrese de que el producto esté

correctamente colocado sobre una superficie plana.

4. Cuando el display muestre que el bloqueo

para niños está activado, pulse el botón «Child-Lock» durante 5 segundos para desactivar el bloqueo y utilizar el dispositivo. El aire está sucio pero el indicador muestra que está limpio (verde) La posición del dispositivo es inadecuada Coloque el dispositivo de forma diferente para que el aire de la habitación pueda aspirarse mejor. El indicador de la calidad del aire sigue siendo muy pobre (rojo) a pesar de que el producto lleva mucho tiempo encendido. Sensor de aire sucio Limpie el sensor de partículas con un bastoncillo de algodón como se describe en la sección «Limpieza y cambio de filtro». Si el dispositivo emite un ruido extraño (golpes o chirridos) Ionizador cargado de polvo Notificar al servicio técnico de HEYLO Si el producto huele raro Filtro saturado

1. Limpie la abertura del entrada de aire y el

filtro interno (prefiltro y filtro integrado).

2. Si no ha sustituido el filtro durante mucho

tiempo, compre un filtro nuevo y sustitúyalo. Si el producto no mejora notablemente la calidad del aire incluso después de un largo período de funcionamiento

• El filtro no se ha extraído del embalaje protector

• El filtro no se ha colocado correctamente

1. Asegúrese de que el embalaje del filtro

(bolsa de plástico) que se encuentra en el interior del producto se ha retirado correctamente.

2. Asegúrese de que el orden de la

combinación de filtros es el correcto. Cuando el producto se enciende y poco después pasa automáticamente al modo de reposo Modo de funcionamiento incorrecto Por favor, desactive el modo «Sleep» (modo nocturno).62

12. Accesorios opcionales

Descripción N.º de art. HEYLO Prefiltro

Filtro principal estándar (filtro de carbón / EPA E11)

Mando a distancia de repuesto

Pila para el mando a distancia CR2032

• para partículas suspensas e partículas até 1 µm

Filtro de vírus opcional: Filtro combinado composto por filtro de carvão e filtro de partículas suspensas HEPA H14

• para partículas suspensas e partículas até 1 µm
