| Produkttype | Luftrenser |
| Merke | Heylo |
| Modell | HL 800 PLUS |
| Mål (L × B × H) | 400 × 400 × 669 mm |
| Vekt | 14 kg |
| Strømforsyning | 230 V / 50 Hz, 90 W |
| Maksimal luftstrøm | 800 m³/h |
| CADR (rense luftstrøm) | 800 m³/h |
| CADR formaldehyd | 300 m³/h |
| Maks. luftstrøm med HEPA H14 filter | 630 m³/h |
| Min. støynivå | 33 dB(A) ved 3 m |
| Maks. støynivå | 42 dB(A) ved 3 m |
| Anbefalt areal (E11, 5x luftskifte) | 66 m² |
| Anbefalt areal (H14, 5x luftskifte) | 53 m² |
| Filtreringstype | Forfilter G4, aktivt kullfilter + EPA E11 eller HEPA H14, ionisering |
| Filterklasse | EPA E11 / HEPA H14 (EN1822) |
| Anionkonsentrasjon | 10 mio/cm³ |
| Luftkvalitetsindikator | PM2.5-indikator med farger (grønn, blå, oransje, rød) |
| Spesialfunksjoner | Auto-modus, natt, turbo, nattlys, timer (30 min til 12 t), barnesikring, WiFi, fjernkontroll |
| Vedlikehold av forfilter | Vaskbart i vann, rengjøring anbefales 1 gang/måned |
| Utskifting av hovedfilter | Hver 3000 t (~2 ganger/år) eller i henhold til lysindikator |
| Rengjøring av sensor | Hver 2. måned med en bomullspinne |
| Medfølgende tilbehør | Apparat, forfilter, fjernkontroll (CR2032 batteri inkludert), bruksanvisning |
| Sikkerhet | Barnesikring, automatisk stopp ved velt, strømkabel 2 m, IP20 |
Ofte stilte spørsmål - HL 800 PLUS Heylo
Brukerspørsmål om HL 800 PLUS Heylo
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Luftrenser i PDF-format gratis! Finn veiledningen din HL 800 PLUS - Heylo og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. HL 800 PLUS av merket Heylo.
BRUKSANVISNING HL 800 PLUS Heylo
intensivafdelinger og laboratorier, i renrum og andre hygiejniske omrader. Til
4. Anvendelse / anvendelsesområder
I omrader, hvor patogener som bakterier og vira kan vaere til stede, kan risikoen for infekton reduceres.

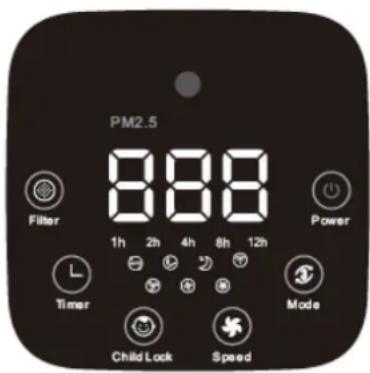

5. Ibrugtagning / betjening
Luftkvalitet
Apparatet taendes og slukkes ved at trykke pa Power-tasten.
7. Rengøring og filterskift
Forfilter:
forfilter (groft stovfilter) klasse G4 iht. EN 779
Rengoring 2 x om maneden og filterskift hvert 2. ar
Hovedfilter E11 tilvalg:
Virusfilter tilvalg:
Apparatet kan afeveres gratis hos enchver fagforhandler, hvis det skal bortskaffes.
10. Tekniske data
| Produkt type | HL 800 |
| Lufty delse maks. (m3/h) | 800 |
| CADR (Clean Air Delivery Rate) (m3/h) | 800 |
| CADR mht. Luft der er renset for formaldehyde (m3/h) | 300 |
| Lufty delse maks. med HEPA H14 PTFE filter (m3/h) | 630 |
| Anionk concentration (mio/cm3) | 10 |
| Visning af luftkvaliteten | god (grøn), gennemsnitlig (blå),)dårlig (orange), meget)dårlig (rosa) |
| Filtertype / rensningsmåde | Forfilter, aktiv kul+HEPA-filter, ionisering |
| Filterklasse | EPA / HEPA |
| Rumstørrelse* EPA E11 (ved 5/3 gange luftudskiftningsrate) (m2) | 66/111 |
| Rumstørrelse* HEPA H14 (ved 5/3 gange luftudskiftningsrate) (m2) | 53/88 |
| Elektrisk til Slutting (V/Hz) | 230/50 |
| Effekt (W) | 90 |
| Lyddyrke min (dB(A)/3 m) | 33 |
| Lyddyrke maks (dB(A)/3 m) | 42 |
| Kabellängde (m) | 2 |
| IP-klasse | 20 |
| Laengde/bredde/højde (mm) | 400/400/669 |
| Vægt (kg) | 14 |
HEYLO GmbH, Im Finigen 9, 28832 Achim, Tyskland, erklærer at de nevnte maskinene, nár de installereres, vedlikeholds og brukes i samsvar med bruksanvisingen og i henhold til anerkjente tekniske regler, oppfyller de grunnleggende sikkerhets- og helsekravene i «Maskindirektivet», somt ffolgende reguleringen og standarder.
Relevant EF-directiver:
Maskindirektivet 2006/42/EF
EMC - direktivet 2014/30/EU
RoHS 2011/65/EU
Foretas det forandringer pa maskinen pa egen hand, mister denne erklaringen sin gyldighet.
Standarder anvendt og anvendt delvis:
DIN EN 60 335-1
DIN EN 60 335-2-65
Achim, 11.11.2020
Innhold
- Generelt 112
2.Leveranseomfang. 112 - Sikkerhetsinstrukser 113
4.Bruk/bruksomrade 113 - Igangsetting / betjening 114
6.Filterbytte (filterinstallasjon) 116 - Rengjoring og filterbytte 117
- Retningslinjer for montering 118
- Driftssts og avfallsbehandling 119
10.Tekniske data. 120 - Reparasjon / feilsøking 121
12.Valgfritt tilbehør 122
13.Kretsskjema 122
1. Generelt
OBS: Dette mä man lese för igangsettingsen!
Ta hensyn til alle merknadene i braksanvisingen. Ved neglisjering slettes alle garantikravene. For skader hhv. folgeskader som matte oppsta pa grunn av dette, er icke produsenten ansvarlig.
HL 800 er et mobilt luftfilterapparat. Luft trekkes ut av omgivelsene og ledes gjennom et 4-trinns
filtersystem. Filtertrinnene bestar av et forfilter og et 2-i-1-kombinasjonsfilter for gass og partikler og en plasmagenerator
De enkelte trinnene har fologende funksjoner:
1.trinn
Forfilter
Som forfilter benyttes et vaskbart kunststofffilter. Forfilteret filtrerer grove stovpartikler med en storrelse pa mer enn 5 mikrometer, som f. eks. husstov, flass, pollen. Filteret kan vaskes med vann og kan derfor benyttes flere ganger. HEYLO anbefaler at man bytter forfilter arlig.
2. + 3. trinn (kombifilter)
Kullfilter:
Formaldehydfilteret med aktivert karbon renser luften av uanskeleduukt, gasser og stoffer.
Det renser ogsa luften av skadelig formaldehyd. Stoffene produseres av
Aktivert carbon absorbert.
Partikkelfiltre: (ikke inkludert)
Variant 1: H14-filter i henhold til EN1822
HEPA-partikkelfiltre i klasse H14 brukes blant annet i det medisinske feltet som
Intensivavdelinger og laboratorier, brukt i rene rom og i andre hygieniske områder. For valget av filterklassen er avgjorende for den respektive applikasjonen.
Filtrene er EN-kompatible og sertifiserte. H14-filtre fanger opp 99,995 % av alt svevestøv fra ett
storrelse pa 0,1 m , sik at virusfiltrering er mulig og e. B koronavirus ufarlig
gjores
Variant 2: E11-filter i henhold til EN1822
EPA-partikelfiltre i klasse E11 brukes blant annet i bo- og arbeidsomrader som
Ved oppretting av sterke elektriske felt kan ionisatoren lade opp enkelte luftkomponenter og dermed oke ionekonsentrasjonen i luften. De ladete komponentene er reaktive og kan dermed odelegge luktmolekyler og andre skadestoffer. Samtidig trekker de til seg ulike ladete partikler og danner storre klumper, som synker raskere ned pa bakken og som lettere kan filtreres ut av luften.
2. Leveranseomfang
- 1 x filter enhet HL 800
1xforhandsfilter
1xfjernkontroll - 1 x Bruksanvisning
3. Sikkerhetsinstrukser
Mälgruppe: Handboken er ment for brukeren som monterer og betjener apparatet.
Copyright: Kopiering av handboken i sin helhet ell er delvis er kun tillatt med skriftlig tillatelse fra HEYLO GmbH!
Forbeshold: HEYLO GmbH forbeholder seg retten til Å foreta endringer og forbedreproduktet og handboken uten Å gi beskjed om dette pa forhand.
Avfallsbehandling: Apparatet er ment for bruk i mange ar. När det skal kastes ma man følge gjeldende bestemmelser angående miljøvennlig avfallsbehandling.
Ma oppbevares utilgengelig for barn: Ikke la barn oppholde seg ell reke naer apparatet.
Hold luftapningene apne: Ikke dekk til erler blokker apningene hvor luftenkommen inn ell erer gar ut.
Omgivelse: Far畸形benyttes i eksplosjonsutstatte omrader.
4. Bruk/bruksomrade
I ubehandlet romluft finner man vanligvis mange sykdomsfremkallere. Til dette gruppen hører midd, bakterier, dyrehár og husstøvallergener (middekskrementer), men øgsa tungmetaller, sot og mineralfibre. Spesielt på varme dager eller i varmeperioder utvikler det seg store(OPER) der disse svevestoffene og de virvles opp i romluften med husstøvet. Etter opptaket i gjennomluftveiene kommer partiklene i kontakt med slimhinnene vare og utloser de kjente allergisymptomene.
En HEYLO luftrener kan redusere konsentrasjonen av disse svevestoffene og gass betraktelig, noe som gir et sunt romklima.
Apparatene deles vanligvis inn i ffolgende omrader:
Private leiligheter, kontorer, konferanse- og kurslokaler, skoler og offentlige kontorer og treningsstudioer. I alle omrader hvor mensesker oppholder seg kan bruk av apparatene forbedre luftkvaliteten betraktelig. I omrader hvor man finner sykdomsfremkallere som bakerier og virus, kan man redusere infeksjonsrisikoen.

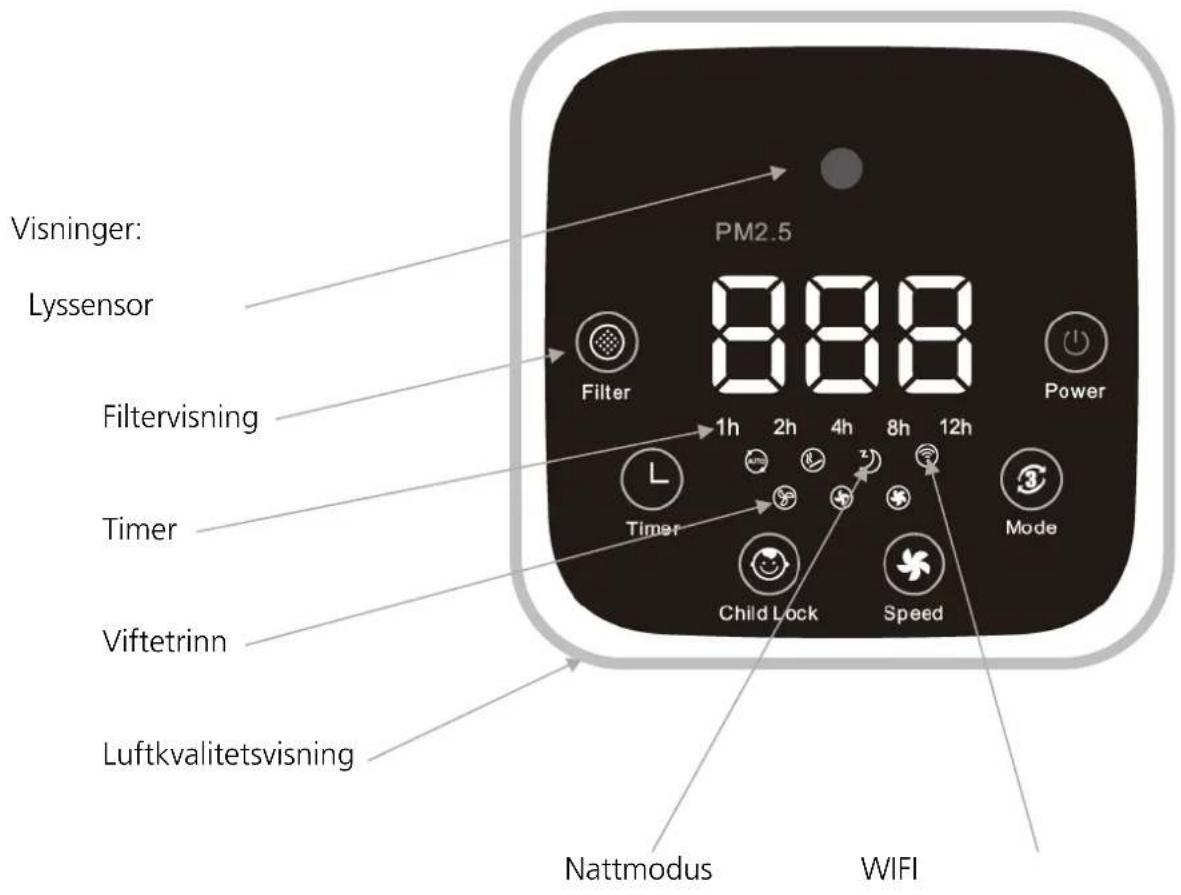

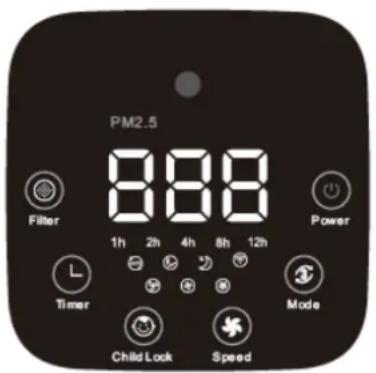

5. Igangsetting / betjening
Luftkvalitet
| Power | For Å slå apparatet av/på trykker du på apparatets av/på-knapp. Start i automatisk modus. I dette driftstypen styres motorhastigheten ved hjelp av en sensor. Hastigheten til viftemotoren reguleres automatisk i tre trinn, avhengig av luftkvaliteten. Jo flere partikler i luften, desto høyere er viftemotorens hastighet. For Å slå av trykker du på tasten en gnag til og apparatet går i standby-modus. | ||
| Trykk på tasten "Speed" (hastighet), for Å endre viftens hastighet. Ved gjentatt berøring av tasten, kan du velge mellom 3 lufteffekt-trinn. | |||
| Med tasten Mode (modus) kan du velge mellom 3 programmer: AUTO I automatikk-modus velger apparatet alt erter luftkvalitet selv den passende viftestyrken. Om natten regulerer apparatet automatisk ned. Ioniseringsfunksjonen er i drift. Turboprogrammet er fornuftig ved sterke luftforurensninger f. eks. ved sigaretttrøyking. Apparatet går da på det høyeste viftetrinnet. Trykk på tasten "Sleep" (sove), for at apparatet skal gå på det laveste nivået manuelt. Automatikk-modusen avsluttes. Alle lys og skjermer slås av og viften går på det laveste trinnet. Den reagerer ikke lenger på luftsenoren. | |||
| L | När apparatet er slätt på, kan du la apparatet gå automatisk over en viss tid med tasten "Timer". Man kan velge tidsrom fra 30 minutter til 12 timer. Trykk på tasten helt til den ønskede tiden vises på skjermen. 5 sekunder etter den siste aktiveringen kobles apparatet tilbake til visningen av luftkvalitet (PM2.5 verdi) For Å slå av timer-funksjonen, trykker du på tasten helt til ingen av timevisningene under skjermen lyser. | ||
| Trykk på tasten "Child Lock" for Å aktivere barnesikringen. For Å avbryte funksjonen, holder du barnesikringstasteninne i 5 sekunder. | |||
| Filtervisningen lyser rodt hetter 3000 driftstimer. Da på du bytte ut hovedfilteret. Visningen kan tilbakerstilles ved at man trykker på tasten i 3 sekunder. Da starter filter-timeren igjen fra begynnelsen. | |||
| Wifi-funksjon Forå slå på wifi-funksjonen holder du modustateninne i 5 sekunder (uten at apparatet er slätt på). Wifi-mønsteret går til Flash-statusen. Sett mobile i koplings-modus. APP og maskinen er koplet. Du finner ytterligere informasjoner i wifi-anvisingene ang. mobiltelefonen. Etter at Pairing er gjennomført, vises wifi-mønsteret. Hvis apparatet befinner seg i en omgivelse hvor det ikke finnes wifi, lyser ikke WIFI-symbolet. Etter at apparatet er slätt på blinker wifi-sigmalet langsom. Førstær WIFI-sigmalet mottas, lyser visningen kontinuereg. Nå kan apparatet betjenes via mobilen[både i standby og driftsmodus. | |||
| Visning av luftkvalitetsvisningen | |||
| PM2.5-verdi | Luftkvalitet | Visningsfarge | |
| Mindre enn 100 | veldig god | grønn | |
| 101-200 | god | blå | |
| 201-300 | ikke god | orange | |
| >300 | dårlig | rød | |
| Lyssensor: I Auto-modus settes produit i hvilemodus,+när omgivelseslyset underskrider verdien <5×. Det forlater hvilemodus igjen, Etter at omgivelseslyset overskrider verdien <5× i 3 minutter og går da til Auto- modus. | |||
| Dette produit leveres med en fjernkontroll, som mates med 3V Lithium- tørrceller. (Ta ut tørrcellene+när fjernkontrollen skal ligge ubrukt over lengre tid). Betjeningselementene på betjeningsoverflaten på apparatet og på fjernkontrollen tilsvarer haverande. Alle funksjonene og driftstypene er identiske. | |||

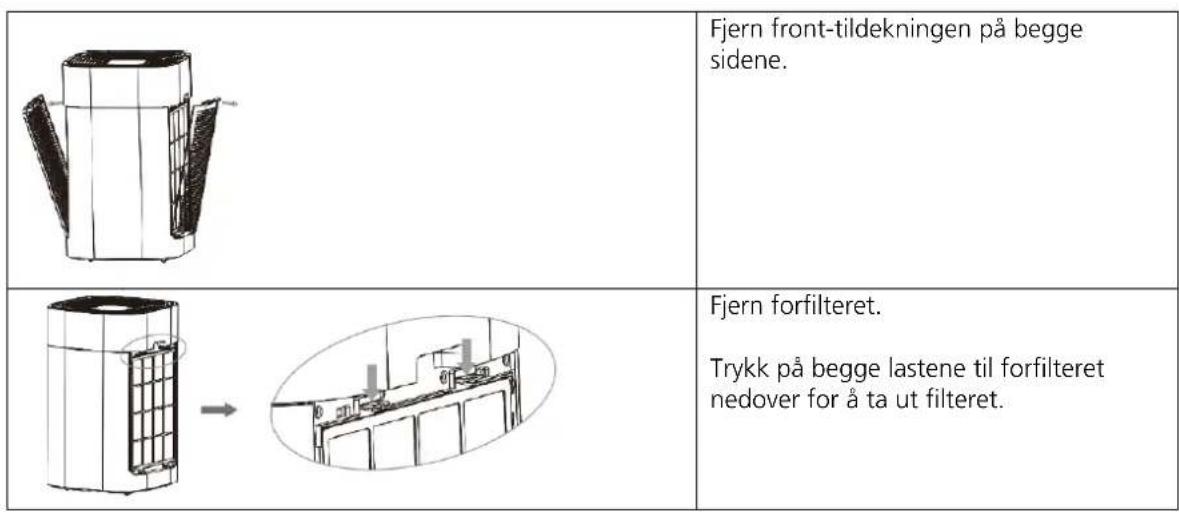

6. Filterbytte (filterinstallasjon)
Etter at HEPA-filteret er byttet ut settes visningen tilbake, ved at du trykker på "Filter"-tasten i 5 sekunder.
| Hovedfilteret kan trekkes ut av apparatet ved hjelp av den lille lasken. INSTRUKS: Påse at holdebändet peker utover. INSTRUKS: Før første bruk på filteret tas ut av beskyttesemballasjen. | |
| For Å rengjørde luftuttaket hever du ut gitteret på sider med symbolet Δ. Nå kan du kan du rengjørde området med en støvklut. | |
| Rengjørde luftkvalitetssensoren På baksiden av apparatet befinner det seg en klaff. Bak davon finner man sensoren. Äpne klaffen og rengjør sensoren forsiktig med en Q-tips. INSTRUKS: Dette;bör man gjennomfor annenhvermxed eller;när visningen viser konstant)dårlig kvalitet. |
Avhending av filteret: Filteret kan kastes i husholdningsavfallet.
Hvis apparatet ble brukt i helsefarlig luft, ma brukte filtrte pakkes i sekker og kastes pa faglig korrekt mate. Ved kontaminering med virus ber vi deg planlegge ventetid, hvor virusene kan drepes, eller bruk hansker og vernemaske (min. FFP2) ved filterbytte.
7. Rengjoring og filterbytte
Forfilter:
forfilter (grovstovfilter) klasse G4 iht. EN 779
- Forfilter for hovedfilteret
Filter for spesifisk grovt stov inntil 3 m - Awisningsgrad 85-98% ved 10 μm og 30-55% ved 1 μm
Opptak av grovt stov
Rengjoring og filterbytte:
Overflaten kan suges med en stovsuger.
Filter kan ogsa vaskes med rent vann, men det ma vare helt tort, for det benyttes igjen.
Rengjöring 2 x i帽子en og filterbytte annihilvert År
Valgfritt hovedfilter E11:
Kombifilter av kullfilter og svevestofffilter EPA E11
For svevestoff og partikler inntil 1 m
- Awisningsgrad 99,9%
egnet for rom med hoye krav
filterskift en gang i Året
Valgfritt virusfilter:
Kombifilter av kullfilter og svevestoffilter HEPA H14
For svevestoff og partikler inntil 1 m
- Awisningsgrad 99,995 %
- Egnet for rom med høye krav, pa laboratorier, innen industrien og medisin.
filterskift en gang i Året
lonizer
I ioniseringen er plassert innate i encheten og kan ikke byttes ut. Funksjonen er vanligvis slätt på. Hvis du vil slå av funksjonen, trykker du på "Filter-knappen" og "Mode" -knappen til et lydsignal er gitt.
1 lyd: funksjonen er pa
Toner: funksjonen er slatt av
Partikkelsensor
Apne klaffen på baksiden av apparatet (bilde 1) og tork av sensoren forsiktig med en Q-tips.
8. Retningslinjer for montering
Ved kommersiell bruk ma man ved montering og bruk av luftrenseren HL 800 ffolge de rettslige forskriftene i det respektive landet. I Tyskland ma man blant annet ffolge disse forskriftene:
- Arbeitsstättenverordnung §5 og 14 (arbeidsstedforordningen)
- Arbeitsstättenrichtlinie ASR 5 (arbeidsstedsdirektivet)
Unfallverhütungsvorschriften VBG 43 (forskrifter for forbinding av ulykker) - Gefahrstoffverordnung fra 01.01.2005 (farestoffordningen)
BGR 128 (yrkesorganisasjon)
TRGS 519 (ved arbeid med asbest)
HEYLO er/DDke ansvarlig for skader som oppstar ved feilaktig montering og bruk av luftrenseren HL 800.
9. Driftsstans og avfallsbehandling
HEYLO-apparater er ment for bruk i mange År. Eventuell avfallsbehandling må foregå iht. gjeldende retningslinjer for miljøvennlig avfallshandtering.
Man kan levere apparatet til fagforhandleren kostnadsfritt.
10. Tekniske data
| Apparattype | HL 800 |
| Lufty telse maks. (m3/h) | 800 |
| CADR (Clean Air Delivery Rate) (m3/h) | 800 |
| CADR mhp. formaldehydrenset loft (m3/h) | 300 |
| Lufty telse maks. med HEPA H14- PTFE filter (m3/ h) | 630 |
| Anionekonsentrasjon (mio/cm3)) | 10 |
| Visning av luftkvalitet | god (grønn), gjennomsnittlig (blå),)dårlig (orange), veldig)dårlig (rosa) |
| Filtertype / rengjøringstype | Forfilter, aktivkull+HEPA-filter, ionisering |
| Filterklasse | EPA / HEPA |
| Romstørrelse* EPA E11 (ved 5 / 3-ganger luftbytterate) (m2) | 66 / 111 |
| Romstørrelse* HEPA H14 (ved 5 / 3-ganger luftbytterate) (m2) | 53/88 |
| Elektrisk tilkoping (V/Hz) | 230 / 50 |
| Ytelse (W) | 90 |
| Lydstyrke min (dB(A) / 3 m) | 33 |
| Lydstyrke maks (dB(A) / 3 m) | 42 |
| Kabelengde (m) | 2 |
| IP-klasse | 20 |
| Lengde/bredde/høyde (mm) | 400/ 400 / 669 |
| Vekt (kg) | 14 |
*Romstørrelse beregnet ved 2,40 m romhøyde
OBS: I forbindelse med videre utvikling kan de tekniske dataene endres uten at det informeres om dette pa forhand. For enkelte verdier dreier det seg om ca. - verdier.
11. Reparasjon / feilsøking
Advarsel: Elektrisk støt utgjør fare
Apparatet mä kopies fra strømnettet før man kan utføre reparasjonsarbeid. Elektriske komponenter fär ikke rengjores med vannslange eller vaskeapparat dewet med trykkuft, da vann kan trenge inn i elektroden og forårsake strømslag.
Ved demontering av komponenter, mä skruene dreies for hand sik at man unngår skader på inntrekkingsgjengene!
Se etter feil og utbedre dem
| Problem | Mulige ørsaker | Løsning |
| Apparatet reagerer ikkeár det slås på | • Ingen strøm i apparatet • Apparatet stær ikke på et jevnt underlag • Frontdekselet er ikke lukket • Barnesikringen er på | 1. Forsikre deg om at nettstøpselet er satt helt inn i stikkontakten. Trykk på av/pa- knappen for á slå på apparatet. 2. Forsikre deg om at tildekningen foran er satt inn riktig. 3. Forsikre deg om atprodukter er montert på et jevnt underlag. 4. Hvis barnesikringen vises på skjermen, trykker du på Child-Lock-tasten i 5 sek. For Å oppheve sperren og bruke apparatet. |
| Luften er tilsmusset med visingen viser ren (grønn) | Apparatposisjonen er ugunstig | Plasser apparatet på en annen mæte, sik at romluften lettere kan tas opp. |
| Visingen av luftkvalitetener fremdeles veldig)dårlig (rød), selv omprodukter har vært på lenge. | Luftsenoren er tilsmusset | Rengjør partikkelsensoren med en Q-tips som vist under "Rengjøring og filterbytte". |
| Hvis detkommen en merkelig lyd fra apparatet (banking, kvitring) | Ionisereren er tilstøvet | Informer HEYLO Service |
| Hvisprodukter lakter rart | Filteret er mettet | 1. Rengjør øpningen for tilførselsluften og de interne filtrene (forfilter, integriert filter). 2. Hvis filtrene ikke har bytten ut filteret på en stund, kjøp et nytt filter og bytt det. |
| Hvisprodukter ikkeforbedrer luftkvalitetener selvetter lengre tids drift | • Filteret er ikke tatt ut av beskytteses- emballasjen • Filteret er ikke satt inn riktig | 1. Forsikre deg om at forpakningen til filteret (plastpose) innate iprodukter er fjernet riktig. 2. Forsikre deg om at rekkefolgen til filterkombinationsjorden er riktig. |
| Närprodukter er slätt på og kort tid etterpå settes i hvilemodus | Feil driftstype | Deaktiver sleep-modusen (nattmodus). |
12. Valgfritt tilbehør
| Beskrivelse | HEYLO art.-nr. |
| Forfilter | 1772007 |
| Standard hovedfilter (kullfilter / EPA E11) | 1772008 |
| Virusfilter (kullfilter / HEPA H14) | 1772006 |
| Reservefjernkontroll | 1772004 |
| Batteri for fjernkontroll CR2032 | 1772005 |

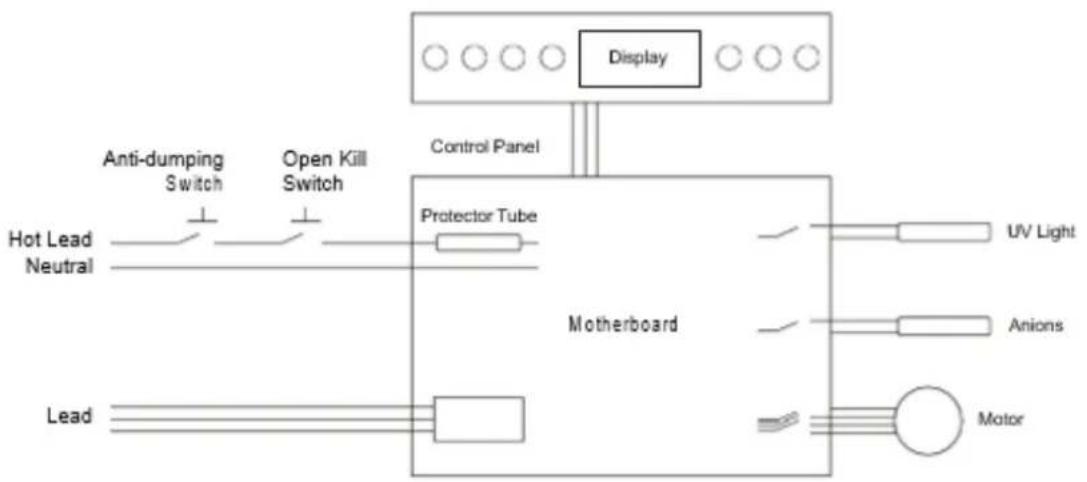

13. Kretsskjema
