KÄYTTÖOHJE HL 800 PLUS Heylo

EY-vaatimustenmukaisuusvakuutus, IIA EY-konedirektiivin 2006/42/EY mukaisesti,

Laitemallisarjalle: Ilmanpuhdistin Tyyppi: HL 800

HEYLO GmbH, Im Finigen 9, 28832 Achim, vakuuttaa, että mainitut koneet, käyttöohjeiden ja tunnustettujen tekniikan sääntöjen mukaisesti asennettuina, huollettuina ja käytettyinä, täyttävät konedirektiivin turvallisuutta ja terveyttä koskevat perusvaatimukset sekä seuraavien määräysten ja standardien vaatimukset. Sovellettavat EY-direktiivit: Konedirektiivi 2006/42/EY EMC-direktiivi 2014/30/EU RoHS 2011/65/EU Tämä vakuutus raukeaa, jos koneeseen tehdään omavaltaisia muutoksia. Sovelletut ja osittain sovelletut standardit:

HUOMIO: Luettava ehdottomasti ennen käyttöönottoa! Noudata huolellisesti käyttöohjeen tietoja. Jos ohjeita ei noudateta, takuu raukeaa. Valmistaja ei vastaa vaurioista tai välillisistä vahingoista, jotka ovat seurausta ohjeiden noudattamatta jättämisestä. HL 800 on siirrettävä ilmansuodatuslaite. Ilma imetään ympäristöstä ja johdetaan 4-vaiheisen suodatinjärjestelmän läpi. Suodatusvaiheet koostuvat esisuodattimesta ja 2in1-yhdistelmäsuodattimesta kaasuille ja hiukkasille sekä plasmageneraattorista. Yksittäisillä vaiheilla on seuraavat toiminnot:

Esisuodatin Esisuodattimena käytetään pestävää muovisuodatinta. Esisuodatin suodattaa karkeat yli 5 mikrometrin pölyhiukkaset, kuten kotipöly, hilse, siitepöly. Suodattimen voi pestä vedellä, niin että sitä voidaan käyttää useamman kerran. HEYLO suosittelee esisuodattimen vaihtamista vuosittain.

2. + 3. vaihe (yhdistelmäsuodatin)

Hiilisuodatin: Aktiivihiilellä varustettu formaldehydisuodatin puhdistaa ilman ei-toivotuista hajuista, kaasuista ja aineista. Se myös puhdistaa ilmaa haitallisesta formaldehydistä. Aineet imeytyvät aktiivihiilen absorboima. Kiintoainesuodatin: (eivät sisälly toimitukseen). Versio 1: H14-suodatin EN1822:n mukaan. HEPA H14-luokan suodattimia käytetään muun muassa seuraavilla lääketieteen aloilla tehohoitoyksiköissä ja laboratorioissa, puhdastiloissa ja muissa hygieniatiloissa. Osoitteessa Suodatinluokan valinta riippuu käyttötarkoituksesta. Suodattimet ovat EN-yhteensopivia ja sertifioituja. H14-suodattimet keräävät 99,995 % kaikista suspendoituneista hiukkasista, jotka ovat kooltaan 0,1 µm:n kokoinen, joten virusten suodattaminen on mahdollista ja esimerkiksi koronavirukset tehdään vaarattomiksi. tehdään vaarattomiksi Vaihtoehto 2: E11-suodatin EN1822:n mukaisesti. EPA:n E11-luokan suodattimia käytetään muun muassa asuin- ja työskentelytiloissa, kuten käytetty. Suodatinluokan valinta riippuu käyttötarkoituksesta. Suodattimet ovat EN-yhteensopivia ja sertifioituja. E11-suodattimet keräävät 99,5 % kaikista suspendoituneista hiukkasista, jotka ovat kooltaan 0,1 µm, joten pölyn, bakteerien ja siitepölyn suodatus on mahdollista.

Ionisointi Voimakkaita sähkökenttiä käyttämällä ionisaattorit voivat varata sähköisesti yksittäisiä ilmapartikkeleita ja siten lisätä huoneen ilman ionipitoisuutta. Varautuneet hiukkaset ovat reaktiivisempia ja voivat näin tuhota hajumolekyylejä ja muita epäpuhtauksia. Samanaikaisesti erin tavoin varautuneet hiukkaset vetävät toisiaan puoleensa ja muodostavat suurempia möykkyjä, jotka laskeutuvat maahan nopeammin ja jotka on helpompi suodattaa ilmasta.

2. Toimituksen sisältö

• 1 x suodatinyksikkö HL 800

Kohderyhmä: Käsikirja on tarkoitettu käyttäjälle, joka asentaa laitteen ja käyttää sitä. Copyright: Käyttöoppaan kopioiminen kokonaan tai osittain on sallittua vain HEYLO GmbH:n kirjallisella luvalla! Varauma: HEYLO GmbH pidättää oikeuden tehdä muutoksia ja parannuksia tuotteeseen ja käyttöoppaaseen milloin tahansa ilman erillistä ilmoitusta. Hävittäminen: Laite on tarkoitettu pitkäaikaiseen käyttöön. Kun se on tarkoitus hävittää, se on tehtävä ympäristöystävällisellä tavalla asiaankuuluvien lakisääteisten määräysten mukaisesti. Pidä loitolla lapsista: Älä anna lasten leikkiä laitteella tai laiteen lähellä. Sähköliitäntä: Ilmanpuhdistin HL 800 on suunniteltu käytettäväksi 230 V / 50 Hz:n jännitteillä. Liitännän suojauksen on oltava 10A. Käytä vain sukopistokkeiden ja sukokoskettimien kanssa! Käytettävät pistorasiat on maadoitettava ja suojattava vähintään 30 mA:n vikavirtasuojakytkimellä. Suojaa virtajohto vaurioilta: Älä milloinkaan käytä laitetta virtajohdon ollessa vaurioitunut. Jos virtajohto on vaurioitunut, se on vaihdettava saman tyyppiseen ja kokoiseen johtoon. Jatkojohto: Käytä ainoastaan sallittuja jatkojohtoja! Käsittele huolella: Älä pudota tai heitä laitetta, koska seurauksena voi muutoin olla komponenttien tai johdotuksen vaurioituminen. Työskentele tukevalla pinnalla: Asenna laite aina tukevalle, tasaiselle pinnalle. Pidä kuivana: Laitetta ei saa käyttää lätäköissä tai seisovassa vedessä. Ei saa säilyttää tai käyttää ulkotiloissa. Jos sähköjohdot tai laitteen osat kastuvat, laite on kuivattava huolellisesti ennen sen uudelleenkäyttöä. Pidä ilma-aukot vapaina: Ilman tulo- ja poistoaukkoja ei saa peittää tai tukkia. Ympäristö: Ei saa käyttää räjähdysherkillä alueilla.

4. Käyttö/käyttöalueet

Käsittelemättömässä sisäilmassa esiintyy normaalisti lukuisia taudinaiheuttajia. Tähän ryhmään kuuluvat homeitiöt, bakteerit, eläinten karvat ja ennen kaikkea talon pölyallergeenit (punkkien ulosteet, kuona), mutta myös raskasmetallit, noki ja mineraalikuidut. Etenkin lämpiminä päivinä tai lämmityskaudella näitä kiintoaineita kehittyy suuret määrät, ja ne pyörivät huoneilmassa yhdessä pölyn kanssa. Kun nämä hiukkaset ovat kulkeutuneet hengitysteidemme kautta elimistöömme, ne joutuvat kosketuksiin limakalvojemme kanssa ja aiheuttavat tunnettuja allergiaoireita. HEYLO-ilmanpuhdistimet voivat vähentää merkittävästi näiden kiintoaineiden ja kaasujen pitoisuutta terveellisen sisäilman varmistamiseksi. Laitteiden tyypillisiä käyttökohteita ovat: yksityisasunnot, toimistotilat, kokous- ja koulutustilat, koulut ja viranomaiset, vastaanotot ja liikuntakeskukset. Laitteilla voidaan parantaa ilmanlaatua merkittävästi kaikilla alueilla, joilla oleskelee ihmisiä. Infektioriskiä voidaan vähentää alueilla, joilla voi esiintyä taudinaiheuttajia, kuten bakteereja ja viruksia.138

5. Käyttöönotto/käyttö

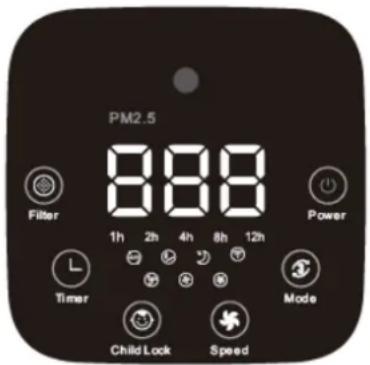

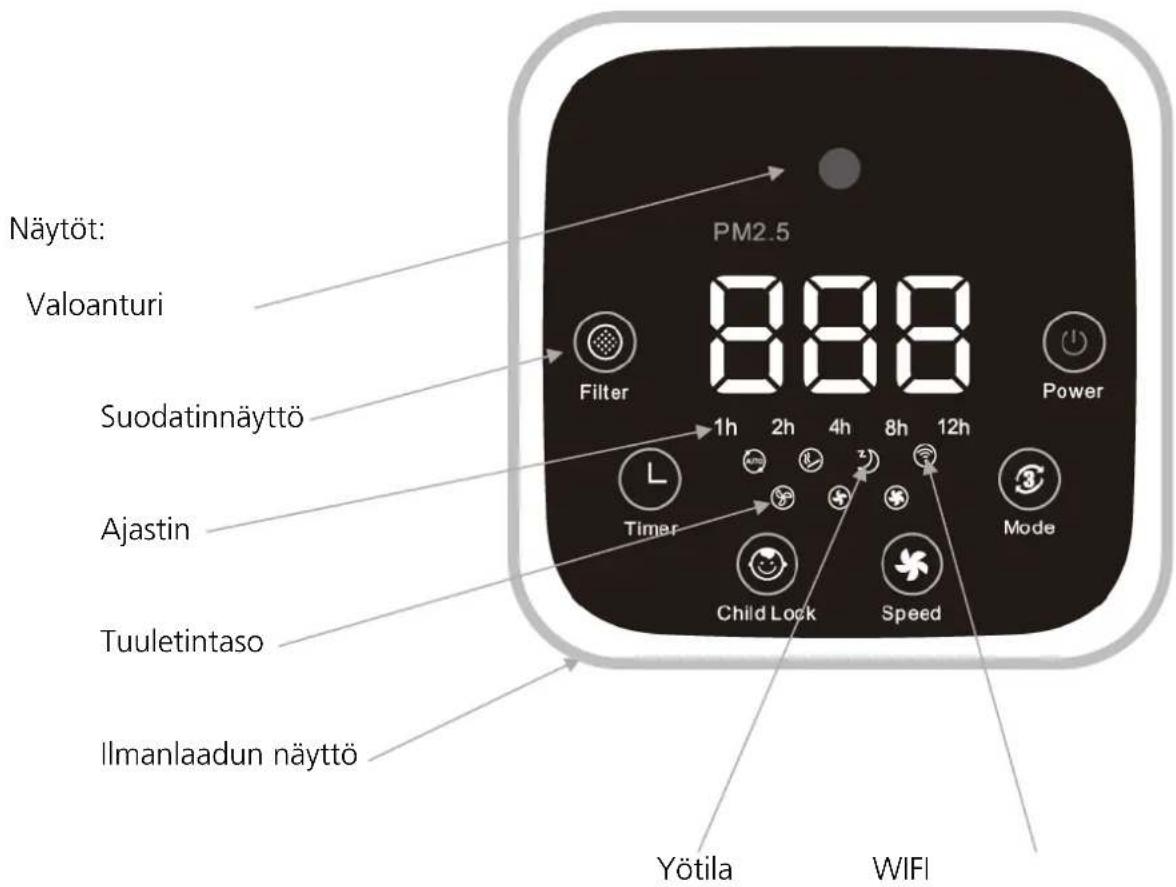

Kytke virtapainiketta laitteen päällekytkemiseksi. Se käynnistyy automaattitilassa. Tässä käyttötavassa anturi ohjaa moottorin kierroslukua. Tuuletinmoottorin nopeus säätyy automaattisesti kolmessa portaassa, ilmanlaadusta riippuen. Mitä enemmän ilmassa on hiukkasia, sitä korkeampi on tuuletinmoottorin kierrosluku. Paina painiketta uudelleen laitteen pois päältä kytkemiseksi, jolloin laite siirtyy valmiustilaan.

Paina painiketta ”Speed” tuulettimen kierrosluvun muuttamiseksi. Voit valita 3 nopeustasoa näpäyttämällä painiketta toistuvasti.

Mode-painikkeella voit valita 3 eri ohjelmaa: Automaattitilassa laite valitsee automaattisesti sopivan tuulettimen voimakkuuden ilman laadun mukaan. Öisin laite säätyy automaattisesti hiljaisemmalle. Ionisointitoiminto on käytössä. Turbo-ohjelmaa kannattaa käyttää, kun ilma on voimakkaasti likaantunutta esim. tupakansavun johdosta. Laite käy tällöin suurimmalla tuuletinteholla. Paina painiketta ”Sleep” käyttääksesi laitetta manuaalisesti hiljaisimmalla tasolla. Tämä päättää automatiikkatilan. Kaikki valot ja näytöt sammuvat ja tuuletin käy pienimmällä tasolla. Se ei reagoi enää ilma-anturiin.

Kun laite on kytketty päälle, voit antaa laitteen käydä automaattisesti tietyn ajan käyttämällä ”Timer”-painiketta. Aika on vapaasti valittavissa 30 minuutin ja 12 tunnin välillä. Paina painiketta niin monta kertaa, että haluttu aika tulee näkyviin näyttöön. Laite kytkeytyy takaisin ilmanlaadun näyttöön 5 sekuntia viimeisen painalluksen jälkeen (PM2.5-arvo). Kytke ajastintoiminto jälleen pois päältä painamalla painiketta, kunnes mikään näytön alla olevista tuntinäytöistä ei pala.

Paina painiketta ”Child Lock” lapsilukon aktivoimiseksi. Pidä lapsilukkopainiketta painettuna 5 sekunnin ajan toiminnon lopettamiseksi jälleen. Ilmanlaatu139

Suodatinnäyttöön syttyy punainen valo 3000 h käyttöajan kuluttua. Pääsuodatin tulee tällöin vaihtaa. Voit nollata näytön painamalla painiketta 3 sekunnin ajan. Suodattimen ajastin alkaa tällöin käydä taas alusta.

WIFI-toiminto Kytke WIFI-toiminto päälle pitämällä tilapainiketta painettuna 5 sekunnin ajan (käynnistämättä laitetta). WiFi-kuvio siirtyy vilkkuvaan tilaan. Aseta nyt matkapuhelin parinmuodostustilaan. Sovellus ja kone on yhdistetty toisiinsa. Lisätietoa löydät matkapuhelimen WLAN-ohjeista. Kun parinmuodostus on suoritettu onnistuneesti, näytetään WiFi-kuvio. Jos laite on ympäristössä, jossa ei ole WLAN-verkkoa, WIFI-symboli ei syty. Kun laite on kytketty päälle, WiFi-symboli vilkkuu hitaasti. Se alkaa palaa jatkuvasti vasta, kun laite vastaanottaa WiFi-signaalin. Nyt laitetta voidaan käyttää valmiustilassa sekä käyttötilassa matkapuhelimen kautta.

PM2.5-arvot Ilmanlaatu Näytön väri alle 100 erittäin hyvä vihreä 101–200 hyvä sininen 201–300 ei hyvä oranssi ➢ 300 huono punainen

Valoanturi: Automaattitilassa tuote siirtyy lepotilaan, kun ympäristön valo laskee alle arvon <5×. Se poistuu jälleen lepotilasta, kun ympäristön valo on ylittänyt arvon <5 × 3 minuutin ajan ja palaa sitten automaattitilaan.

Tuote toimitetaan varustettuna kauko-ohjaimella, joka saa virtansa 3 V:n litiumkuivaparistoista. (Poista kuivaparisto, jos et käytä kauko-ohjainta pidempään aikaan.) Laitteen käyttöliittymän ja kauko-ohjaimen ohjauselementit vastaavat suoraan toisiaan: Kaikki toiminnot ja käyttötavat ovat identtisiä.140

6. Suodattimen vaihto (suodattimen asennus)

Laite näyttää, kun pääsuodatin on vaihdettava. Esisuodatin on puhdistettava säännöllisesti, vähintään 1 kerran kuukaudessa. Suodatinnäyttö vilkkuu 3000 tunnin välein (n. 2 x vuodessa). Kun HEPA-suodatin on vaihdettu, voit nollata näytön painamalla ”Filter”-painiketta 5 sekunnin ajan.

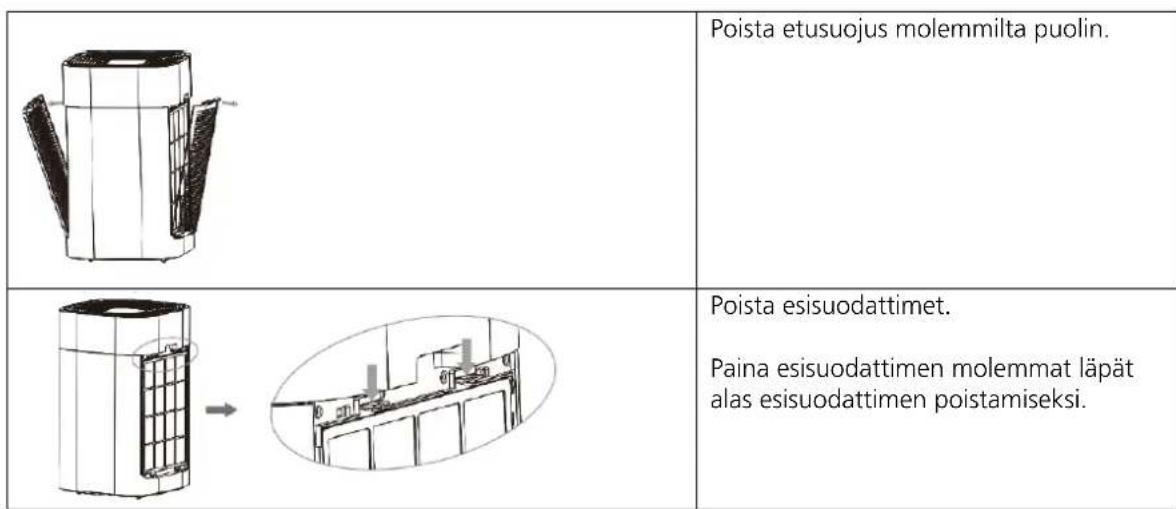

Poista etusuojus molemmilta puolin.

Poista esisuodattimet. Paina esisuodattimen molemmat läpät alas esisuodattimen poistamiseksi.141

Pääsuodattimen voit vetää ulos laitteesta pienestä läpästä. HUOMAUTUS: Varmista, että pitonauha osoittaa ulospäin. HUOMAUTUS: Ennen ensimmäistä käyttöä suodattimet on poistettava suojapakkauksestaan.

Puhdista ilman ulostuloaukko nostamalla pois sivulla oleva ritilä, jossa on symboli Δ. Nyt voit puhdistaa alueen pölyliinalla.

Ilmanlaatuanturin puhdistus Laitteen takaosassa on luukku, jonka taakse anturi on asennettu. Avaa luukku ja puhdista anturi varovaisesti vanupuikolla. HUOMAUTUS: Tämä sinun tulee tehdä 2 kuukauden välein tai jos näyttö ilmaisee jatkuvasti laadun olevan huono.

Suodattimien hävittäminen: Suodattimet voidaan hävittää talousjätteen mukana. Jos laitetta on käytetty saastuneessa ilmassa, käytetyt suodattimet on pakattava ilmatiiviisti pusseihin ja hävitettävä asianmukaisesti. Jos suodattimet ovat altistuneet viruksille, varaa riittävä odotusaika, että virukset ehtivät kuolemaan tai käytä käsineitä ja suojamaskia (ainakin FFP2) suodatinta vaihdettaessa.

7. Puhdistus ja suodattimen vaihto

Esisuodatin: esisuodatin (karkean pölyn suodatin) luokka G4 standardin EN 779 mukaisesti

• Pääsuodattimien esisuodatin

• Suodatin erityisen suurille pölyille, enintään 3 µm

• Erotusaste 85–98 % koolle 10 µm ja 30–55 % koolle 1 µm

• Karkean pölyn suodatus Puhdistus ja suodattimen vaihto:

• Pinta voidaan imuroida.

• Suodatin voidaan pestä myös puhtaalla vedellä, mutta sen on oltava täysin kuiva, ennen kuin se asetetaan takaisin. Puhdistus 2 x kuukaudessa ja suodattimen vaihto 2 vuoden välein142

Valinnainen pääsuodatin E11: Hiilisuodattimen ja kiintoainessuodattimen EPA E11 yhdistelmä

• Kiintoaineille ja hiukkasille kokoon 1 µm saakka

• Soveltuu huoneisiin, joita koskevat tiukat vaatimukset suodattimen vaihto 1 x vuodessa

Valinnainen virussuodatin: Hiilisuodattimen ja kiintoainessuodattimen HEPA H14 yhdistelmä

• Kiintoaineille ja hiukkasille kokoon 1 µm saakka

• Soveltuu tiloihin, joita koskevat erittäin tiukat vaatimukset, laboratorioihin, teollisuuteen ja lääkinnällisiin tiloihin. suodattimen vaihto 1 x vuodessa

Ionisaattori Ionisaattori sijaitsee laitteen sisällä, eikä sitä voi vaihtaa. Toiminto on normaalisti päällä. Voit kytkeä toiminnon pois päältä painamalla "suodatinnäppäintä" ja "tilanäppäintä", kunnes äänimerkki kuuluu. 1 ääni: toiminto on päällä 2 äänimerkkiä: toiminto on kytketty pois päältä.

Hiukkasanturi Anturi mittaa huoneilman sisältämät hiukkaset ilmanlaadun näyttämiseksi. Myös tämä anturi tulee puhdistaa säännöllisesti.

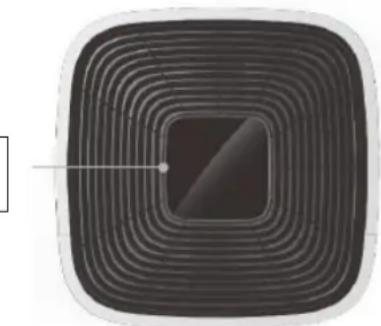

Avaa tätä varten laitteen takaosassa oleva luukku (kuva 1) ja pyyhi anturi varovaisesti puhtaaksi vanupuikolla.

Vanupuikko Kuva 1143

8. Pystytystä koskevat ohjeet

Ilmansuodattimen HL 800 asennuksessa ja käytössä on noudatettava kyseisen maan lainsäädäntöä kaupallisessa käytössä. Saksassa on huomioitava muun muassa seuraavat määräykset:

• Työpaikkoja koskeva asetus (Arbeitsstättenverordnung) §§ 5 ja 14

• Työpaikkadirektiivi (ASR) 5

• Tapaturmantorjuntamääräykset VBG 43

• 01.01.2005 annettu vaarallisia aineista koskeva asetus

• BGR 128 (ammattikunta)

• Vaarallisia aineita koskevat tekniset säännöt (TRGS) 519 (asbestin kanssa työskenneltäessä) (Saatavana osoitteesta: Deutsches Informationszentrum für technische Regeln (DITR) DIN-laitoksessa, Burggrafenstraße 6, 10787 Berlin). HEYLO ei vastaa vahingoista, jotka johtuvat HL 800 -ilmapuhdistimen virheellisestä tai sääntöjenvastaisesta asennuksesta ja käytöstä.

9. Käytöstä poisto ja hävittäminen

HEYLO-laitteet tarkoitettu pitkäaikaiseen käyttöön. Ne on hävitettävä ympäristöä säästävällä tavalla voimassa olevien lakimääräysten mukaisesti. Laitteen voi toimittaa mille tahansa jälleenmyyjälle hävitettäväksi maksutta.144

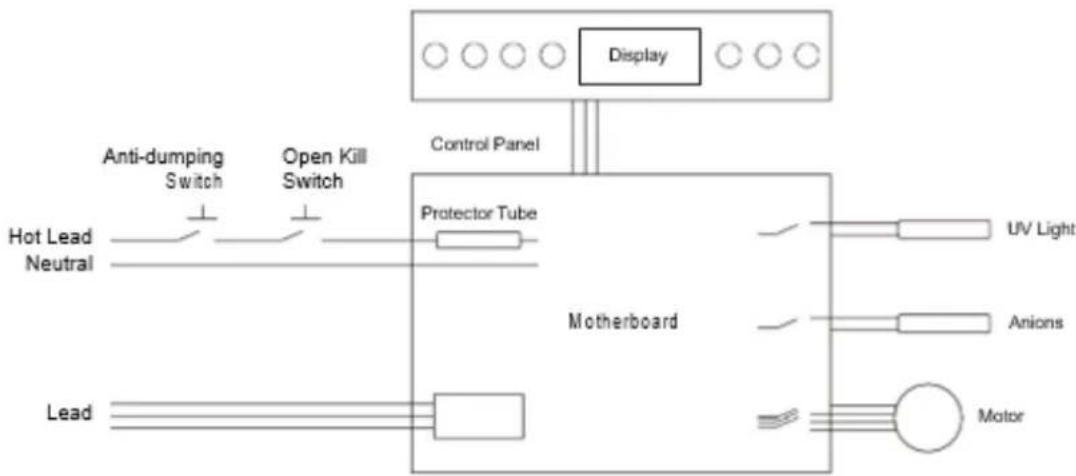

Laitetyyppi HL 800 Ilmateho maks. (m³/h)

CADR formaldehydipuhdistetun ilman osalta (m³/h)

Anionipitoisuus (miljoonaa/cm³))

Ilmanlaadun näyttö hyvä (vihreä), keskinkertainen (sininen), huono (oranssi), erittäin huono (roosa) Suodatintyyppi/puhdistustapa Esisuodatin, aktiivihiili + HEPA-suodatin, ionisointi Suodatinluokka EPA/HEPA Huoneen koko* EPA E11 (5-kertaisella ja 3-kertaisella ilmanvaihtokertoimella) (m²) 66/111 Huoneen koko* HEPA H14 (5-kertaisella ja 3-kertaisella ilmanvaihtokertoimella) (m²) 53/88 Sähköliitäntä (V/Hz) 230/50 Teho (W)

Äänenvoimakkuus min. (dB(A) / 3 m)

Äänenvoimakkuus maks. (dB(A) / 3 m)

Pituus/leveys/korkeus (mm) 400 / 400 / 669 Paino (kg)

*Huoneiden koot laskettu 2,40 m huonekorkeudella Huomio: Tekniset tiedot voivat muuttaa edelleenkehityksen seurauksena ilman erillistä ilmoitusta. Jotkut arvot ovat likimaisia.145

11. Kunnossapito/vianetsintä

Varoitus: Sähköiskun vaara Laite on irrotettava verkkovirrasta, ennen kuin sille tehdään huoltotöitä. Sähköosia ei saa puhdistaa vesiletkulla tai painepesurilla, koska vesi voi tunkeutua sähköosaan ja aiheuttaa sähköiskun. Kun purat rakenneosia, kierrä ruuveja käsin, jotta kierteet eivät vahingoitu! Virheiden etsintä ja korjaus Ongelma Mahdollinen syy Ratkaisu Laite ei reagoi päällekytkemiseen

• Laite ei ole tasaisella alustalla

• Etusuojusta ei ole suljettu asianmukaisesti

• Lapsilukitus aktiivinen

1. Varmista, että virtajohto on kunnolla

paikallaan, ja kytke laite sitten päälle painamalla virtapainiketta.

2. Varmista, että etusuojus on

asianmukaisesti paikallaan.

3. Varmista, että laite on pystytetty

asianmukaisesti tasaiselle alustalle.

4. Kun näytössä näkyy lapsilukitus, paina

Child-Lock-painiketta 5 sekunnin ajan kytkeäksesi lukituksen pois päältä, niin että voit käyttää laitetta. Ilma on likaista, mutta näytön mukaan se on puhdasta (vihreä) Laitteen sijaintipaikka ei ole hyvä Sijoita laite toiseen paikkaan, niin että se pystyy ottamaan huoneilman paremmin. Näytetty ilmanlaatu on edelleen hyvin huono (punainen), vaikka tuote on ollut jo kauan päällä. Ilma-anturi likaantunut Puhdista hiukkasanturi luvussa ”Puhdistus ja suodattimen vaihto” kuvatulla tavalla vanupuikolla. Jos laitteesta kuuluu kummallista ääntä (nakutus, sirinä) Ionisoija pölyyntynyt Ilmoita asiasta HEYLO-huoltoon Jos tuote haisee oudolta Suodatin täynnä

1. Puhdista ilman tuloaukko ja sisäinen

suodatin (esisuodatin, integroitu suodatin).

2. Jos et ole vaihtanut suodatinta pitkään

aikaan, osta uusi suodatin ja vaihda se. Jos tuote ei paranna ilmanlaatua huomattavasti edes pitkäaikaisen käytön jälkeen

• Suodatinta ei ole poistettu suojapakkauksesta

• Suodatinta ei ole asetettu oikein paikalleen

1. Varmista, että laitteen sisällä olevan

suodattimen pakkaus (muovipussi) on poistettu asianmukaisesti.

2. Varmista, että suodatinyhdistelmä on

asennettu oikeassa järjestyksessä. Jos tuote siirtyy vähän ajan päästä päällekytkemisestä automaattisesti lepotilaan Väärä käyttötapa Deaktivoi unitila (yötila).146

12. Valinnaiset tarvikkeet

Kuvaus HEYLO- tuotenro Esisuodatin

Vakiopääsuodatin (hiilisuodatin / EPA E11)

Virussuodatin (hiilisuodatin / HEPA H14)

Kauko-ohjaimen paristo CR2032
