KT 20 - Ilmankuivain Heylo - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kondenssikuivain (ilmankuivain)
Merkki	Heylo (Dantherm GmbH)
Malli	KT 20
Sähkönsyöttö	230 V ~ 50 Hz, 380 W, 1,3 A
Suojausluokka	IP X4
Kuivausteho	21 l/24 h (30 °C, 80 % suht. kost.)
Ilmavirtaus	375 m³/h
Kylmäaine	R290 (propaani), 0,13 kg, GWP = 3
Paino	20 kg
Käyttölämpötila-alue	+5 °C – +35 °C
Käyttösuhteellinen kosteusalue	40 % – 100 % suht. kost.
Kahvatyyppi	Teleskooppi
Kuljetuspyörät	2 pyörää (halkaisijaa ei määritelty)
Sisäänrakennettu kondenssivesipumppu	Kyllä (automaattinen poisto)
Automaattinen sulatus	Kyllä
Ulkoisen hygrostaatin liitäntä	Kyllä (liitäntäpistorasia)
Käyttötuntilaskuri	Kyllä
Tehonkulutuslaskuri	Kyllä (kWh)
Merkkivalot	Vihreä (toiminta), Keltainen (sulatus), Punainen (vika)
Suodattimen huolto	Vesipesu (vahasuodatin) tai kertakäyttöinen (suodatinmatto)
Kotelon puhdistus	Kostea liina, mieto pesuaine
Höyrystimen puhdistus	Paineilma tai vesi miedolla pesuaineella
Pinoaminen mahdollista	Enintään 2 laitetta
Valmistajan takuu	Vakio myyjän mukaan (korjaukset Danthermille)

Usein kysytyt kysymykset - KT 20 Heylo

Miten Heylo KT 20 -kuivain käynnistetään?

Käännä kytkin asentoon [I] jatkuvaa käyttöä varten. Vihreä merkkivalo syttyy. Varmista, että poistoletku on liitetty ja kondenssivesi pääsee valumaan vapaasti.

Miten kondenssivesi pumpataan ennen laitteen siirtämistä?

Käännä kytkin asentoon [II] pumpun aktivoimiseksi. Odota, että vesi on poistunut, ja palauta sitten kytkin asentoon [0] kuivakäynnin estämiseksi.

Kuinka usein suodatin on puhdistettava?

Työmaakäytössä tarkista ja puhdista suodatin vähintään kerran viikossa. Vähemmän intensiivisessä käytössä puhdista säännöllisesti likaantumisen mukaan. Vahasuodatin pestään vedellä; suodatinmatto vaihdetaan.

Mitä keltainen merkkivalo tarkoittaa?

Keltainen merkkivalo ilmaisee, että laite on automaattisessa sulatusjaksossa. Tämä on normaalia ja tilapäistä.

Mitä tehdä, jos punainen merkkivalo syttyy?

Punainen merkkivalo ilmaisee toimintahäiriötä. Tarkista ensin, ettei pumppu ja poistoletku ole tukossa. Jos ongelma jatkuu, ota yhteys Danthermin huoltopalveluun.

Voiko KT 20:n kanssa käyttää ulkoista hygrostaattia?

Kyllä, laitteessa on pistorasia ulkoiselle hygrostaatille (viite Dantherm 1110552). Liitä se, aseta tavoitekosteus ja käännä kytkin asentoon [I]: laite pysähtyy automaattisesti, kun raja-arvo saavutetaan.

Mitkä ovat suositellut käyttöolosuhteet?

Ympäristön lämpötila +5 °C – +35 °C, suhteellinen kosteus 40 % – 100 %. Aseta laite suljettuun tilaan, tasaiselle pinnalle, vähintään 1 m vapaata tilaa ilman ulostulon ja suodattimen edessä.

Laite ei tuota kondenssivettä, mitä tehdä?

Tarkista, että kosteus ja lämpötila ovat riittäviä (ilman on oltava riittävän kosteaa). Puhdista ilmansuodatin. Jos höyrystin ei jäähdy, jäähdytysjärjestelmä saattaa olla viallinen – ota yhteys huoltoon.

Miten kuivain säilytetään?

Pumppaa kondenssivesi, irrota laite, puhdista se ja säilytä kuivassa paikassa +5 °C – +40 °C. Voit pinota enintään kaksi laitetta.

Voinko hävittää laitteen kotitalousjätteen mukana?

Ei, älä hävitä laitetta kotitalousjätteen mukana. Se sisältää kylmäainetta R290 ja sähkökomponentteja. Hävitä se paikallisten elektroniikkajätteitä ja kierrätystä koskevien määräysten mukaisesti.

KÄYTTÖOHJE KT 20 Heylo

1 Tuotevaihtoehdot.... 59
2 Tuotteen yleiskatsaus 60
3 Käyttökentän yleisnäkymä 61
4 Tietoa tästä käyttöohjeesta.... 62
5 Tuotteen kuvaus 62
6 Turvallisuus.... 63
7 Kuljetus ja asennus 65
8 Käyttö ja ohjaus 66
9 Huolto ja hoito.... 67
10 Häiriöiden poisto.... 69
11 Korjaus 71
12 Käytöstä poisto, varastointi ja hävittäminen.... 71
13 EY-vaatimustenmukaisuusvakuutus.... 72

1 Tuotevaihtoehdot

Tässä käyttöohjeessa on kuvattu erilaisia tuotevaihtoehtoja. Niiden toiminnot ja käyttö ovat lähes identtisiä. Tyyppikilvestä näet, mitä vaihtoehtoa tuotteesi edustaa. Lisätietoa löydät luvusta Tekniset tiedot / Technical Data.

Vaihtoeh to	Tärkeimmät ominaisuudet
KT 20 Ulosvedettävä kahva, kantokahva, 2 kuljetuspyörää
KT 45 Kiinteä kahva, 2 suurta kuljetuspyörää

2 Tuotteen yleiskatsaus

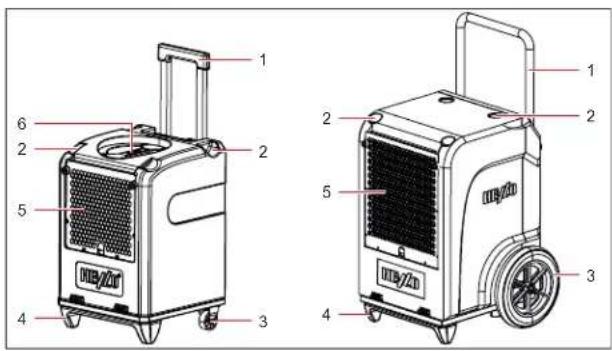

Kuva 1: Näkymä edetä

1	Kahva 2 Aukko päällekkäin asettamista	varten
3	Kuljetuspyörä 4 Jalusta
5	Tuloilmasäleikkö suodattimen pidikkeellä	6 Kantokahva (vain KT 20)

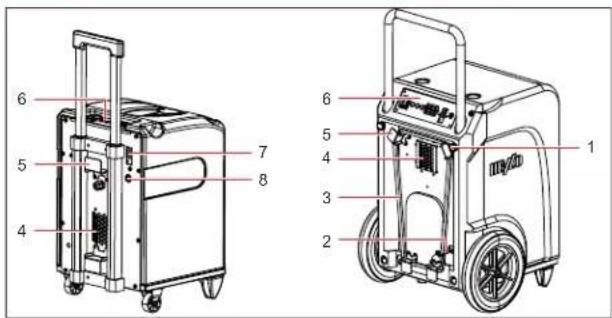

Kuva 2: Näkymä takaa

1	Pyälletty ruuvi kahvan säätöä varten (vain KT 45)	2	Poistoletkun liitäntä
3	Verkkojohto 4 Ilman ulostuloaukko
5	Kaapelikela 6 Käyttökenttä
7	Tehomittari (vain KT 20) 8 Valinnaisen hygrostaatin liitäntä (vain KT 20)

3 Käyttökentän yleisnäkymä

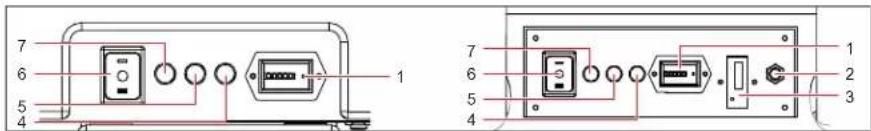

Kuva 3: Käyttökenttä

1	Käyttötuntilaskuri 2 Valinnaisen hygrostaatin liitäntä (vain KT 45)
3	Tehomittari (vain KT 45) 4 Punainen häiriömerkkivalo
5	Keltainen merkkivalo 6 Laitekytkin
7	Vihreä käytön merkkivalo

Painike/näyttö	Kuvaus
Laitekytkin Laitteen kytkeminen päälle / pois päältä: ■ Asento [I]: Laitteen jatkuva käyttö ■ Asento [II]: Pumpun käynnistys ja kondensaatin poispumppaus
Merkkivalot Laitteen toimintatila: ■ Vihreä: Laite käynnissä ■ Keltainen: Sulatuskäyttö ■ Punainen: Häiriö, toiminta pysähtyy
Käyttötuntilas-kuri	Laitteen käyttötuntien näyttö.
Tehomittari Virrankulutuksen näyttö kilowatteina tunnissa.

4 Tietoa tästä käyttöohjeesta

Tämä käyttöohje (jäljempänä ohje) mahdollistaa käyttäjäyritykselle turvallisen työskentelyn kondensaatiokuivaimella (jäljempänä laite).

Tätä ohjetta ei saa jäljentää, monistaa tai levittää ilman DANTHERM GmbH:n (jäljempänä valmistaja) kirjal-lista lupaa.

VIHJE! Lue ohje huolellisesti läpi ennen laitteen käyttöä. Säilytä ohje myöhempää tarvetta varten.

Käytetyt turvaohjeet

VAARA! Varoitus välittömästä henkilöihin kohdistuvasta vaarasta

Tämä turva ohje varoittaa välit- tömästi vaarallisesta tilanteesta, joka voi johtaa vaikeisiin loukkaantumisiin tai kuolemaan.

VAROITUS! Varoitus mahdollisesta henkilöihin kohdistuvasta vaarasta

Tämä turva ohje varoittaa mahdollisesti vaarallisesta tilanteesta, joka voi johtaa vaikeisiin loukkaantumisiin tai kuolemaan.

VARO! Varoitus mahdollisesta henkilöihin kohdistuvasta vaarasta

Tämä turva ohje varoittaa mahdollisesti vaarallisesta tilanteesta, joka voi johtaa lieviin tai kohtalaisiin loukkaantumisiin.

HUOMIO! Varoitus mahdollisesta esinevahingosta.

Tämä turvaohje varoittaa koneen vaurioitumisen vaarasta.

Yhteydenotto DANTHERM GmbH:hon

Katso Tekniset tiedot / Technical Data.

5 Tuotteen kuvaus

Laite poistaa kosteutta huoneilmasta. Tässä yhteydessä syntyvä kondens- sivesi kerätään kondenssive- sisäiliöön, ja se voidaan pumpata sisäisen pumpun ja tyhjennysletkun kautta keräysastiaan tai viemäriin. Laite on varustettu automaattisella sulatuksella.

Liittämällä laitteeseen ulkoinen hygrostaatti (lisävaruste) ilmankosteutta voidaan säädellä automaattisesti.

Toimituksen laajuus

■ Kondensaatiokuivain
■ Poistoletku
■ Suodatinmatto
Käyttöohje

Valinnaiset tarvikkeet

■ Tuotenro 1306539 poistoilma-adapteri 1 letkulle (100 mm)
■ Tuotenro 1306553 poistoilma- adapteri 3 letkulle (3 x 50 mm)
■ Tuotenro 1110552 ulkoinen hygrostaattisäädin
■ Adapteri 3 letkun liittämiseksi

Tyyppikilpi

Tyyppikilpi on kiinnitetty laitteeseen.

Määräystenmukainen käyttö

Laite on tarkoitettu ainoastaan ammattikäyttöön normaalissa ilmanpai- neessa kosteuden poistamiseksi suljetuissa sisätiloissa.

Määräystenmukaiseen käyttöön kuuluu myös käyttöolosuhteiden (katso Käyttöolot) noudattaminen.

Kaikenlainen muu tai tästä poikkeava käyttö ei ole määräysten mukaista. Muusta kuin määräystenmukaisesta käytöstä on seurauksena takuun raukeaminen.

Ilmankuivaimen käyttö ei ole sallittua henkilöille, joilla on fyysisiä, sensori-

sia tai henkisiä rajoitteita, eikä lapsille.

Jokaisen käyttäjän on luettava tämä käyttöohje ja ymmärrettävä sen sisältö ennen käyttöä.

Ennakoitavissa olevat käyttövirheet

Laitetta ei saa käyttää:

■ Tiloissa, jotka eivät ole suljettuja eikä ulkona.
Räjähdysalttiissa tai aggressiivisessa ympäristössä.
Tiloissa, joissa on otsonikäsitelty ilma, korkea liuotinpitoisuus tai voimakas pölykuormitus.
■ Jos määrättyjä vähimmäisetäisy-yksiä ei noudateta.

6 Turvallisuus

Yleiset turvallisuusohjeet

■ Laitetta saa käyttää vain opastuksen saanut käyttäjä.
■ Laitteeseen ei saa tehdä raken-teellisia muutoksia.

■ Vain riittävän pätevä henkilöstö saa suorittaa huoltotöitä laitteelle. Laitteen on oltava tässä yhteydessä pois päältä ja verkkopistokkeen irrotettuna.

VAROITUS! Räjähdysvaara, kylmäaineesta aiheutuvat palovammat ja myrkytykset

Laitetta käytetään hajuttomalla ja syttyvällä kylmäaineella. Jos kylmäainetta käytetään väärin, se voi aiheuttaa räjähdyksen, tulipalon, myrkytyksen ja loukkaantumisen. Kylmäainekierto on paineen alainen.

Käytä laitetta vain huoneessa, jonka lattiapinta-ala on yli 4 m².
- Älä poraa laitteeseen reikää tai polta sen pintaa.
- Älä käytä mitään esineitä nopeuttamaan sulatusprosessia.
Kylmäainepiirille suoritettavia töitä saa tehdä ainoastaan valmistaja tai valmistajan valtuuttama am-mattihenkilöstö.

Vältä kosketusta kylmäaineen kanssa.
Noudata voimassa olevia turvämääräyksiä kylmäaineita käsitellessäsi.

VAROITUS! Sähköjännitteen aiheuttama sähköisku

Työskentely jännitteisten komponenttien kanssa tai jännitteisten komponenttien kastuminen voi aiheuttaa hengenvaarallisen sähköiskun.

• Vain sähköalan ammattilaiset saavat tehdä töitä sähkölaitteille.
• Vältä kosketusta veden ja jännitteisten rakenneosien välillä.
  Kytke laite pois päältä, irrota verkkopistoke ja tyhjennä kondenssivesisäiliö / pumppaa se tyhjäksi ennen jokaista paikanvaihtoa.

VAROITUS! Infektioriski

Kondenssivesi voi sisältää taudinaiheuttajia.

• Älä milloinkaan juo kondenssivet- tä.
  Pumppaa kondensaatti säännöllisesti pois. Vältä kondenssiveden jättämistä keräysastiaan tai tyhjennysletkuun pidemmäksi aikaa.

Käyttöolot

Laite on tarkoitettu liikkuvaaan tai kiinteään käyttöön sisätiloissa, raken-nustyömailla, autotalleissa ja varastotiloissa. Laite toimii tehokkaasti:

Lämpötilan ollessa +5 °C – +35 °C ja suhteellisen ilman-kosteuden 40 % – 100 %. 20–27 °C:n huoneenlämpötila on ihanteellinen.

■ Suljetuissa tiloissa, joissa on mahdollisimman vähäinen ilman-vaihto.
■ Jos laite asennetaan mahdollisimman keskelle huonetta.
■ Laitteesta tuleva kuiva ilma su-unnataan huoneen märälle alueelle.

Älä käytä laitetta ympäristöissä:

■ Joissa vallitsee räjähdysaltis, öljy-, rikki- tai suolapitoinen ilmaseos.

■ Joiden liuotin- tai pölypitoisuus on korkea.

7 Kuljetus ja asennus

Kuljetus

VAROITUS! Kaatumisesta aiheutuva loukkaantumisvaara

Kuljeta laite pystyasennossa ja varmista se kaatumisen tai liukumisen varalta.
Pystytä laite tasaiselle ja lujalle alustalle.

VAROITUS! Loukkaantumisvaara kuljetuksen yhteydessä

Liikuta laitetta kahvaa ja kuljetuspyöriä käyttäen.
Raskaita kuormia on kuljetettava kahden henkilön toimesta tai soveltuvia nostovälineitä käyttäen.

Menettelytapa

1. Varmista ennen kuljetusta, että kondensaattisäiliö on pumpattu tyhjäksi.
2. Varmista ennen kuljetusta, että poistoletku on irrotettu laitteesta ja verkkojohto irrotettu pistorasiasta.

3. Kuljeta laite käyttöpaikkaan.

4. Painavia laitteita on kuljetettava kahden henkilön toimesta tai so-veltuvia nostovälineitä käyttäen.

5. Lukitse kuljetuspyörien jarrut laitteen varmistamiseksi.

VIHJE! Ilman on päästä kiertämään vapaasti. Älä peitä ilma-aukkoja. Ilman ulostuloaukon ja ilmansuo-dattimen edessä on oltava vähintään 1 m vapaata tilaa.

Pakkauksesta purkaminen

1. Poista laite pakkauksesta ja aseta se lattialle.
2. Tarkasta, että toimituksesta ei puutu mitään. Ilmoita kuljetusvahingoista tai puutteellisesta toimituksesta välittömästi jälleenmyyjällesi.

Kahvan säätäminen

1. Avaa molempia pyällettyjä ruuveja, vedä kahva halutulle korkeudelle ja kiristä pyälletyt ruuvit jälleen.

Poistoletkun liittäminen

Toimitukseen sisältyvä poistoletku on liitettävä ehdottomasti laitteeseen.

HUOMIO! Laitteen riittämätön teho

→ Älä taita poistoletkua
- Älä aseta esineitä letkun päälle.

Menettelytapa

1. Kiinnitä poistoletkun pikaliitin laitteen takapuolella olevaan liitäntäaukkoon.
2. Johda poistoletku laitteesta viemäriin tai riittävän suureen keräysastiaan (suurin sallittu korkeusero: 6 m).

Hygrostaatin liittäminen

1. Liitä hygrostaatti (Dantherm-tuotenro 1110552) vastaavan liitännän kautta laitteeseen.
   → Laite tunnistaa automaattisesti liitetyn hygrostaatin ja toimii sitten jatkuvasti, kunnes asetettu tavoitekosteus on saavutettu.

Laitteiden asettaminen päällekkäin

Korkeintaan kaksi laitetta saa asettaa päällekkäin käyttöä tai varastointia varten.

1. Vapauta kahva laitteesta, jonka on tarkoitus olla alla, ja työnnä kahva kokonaan sisään.
2. Laita laitteet päällekkäin. Aseta tällöin ylempi laite alemman laitteen vastaaviin aukkoihin.

Sähköliitäntä

1. Varmista, että verkkojännite vastaa kappaleen Tekniset tiedot / Technical Data tietoja.
2. Varmista, että pistorasian ja sähköverkon suojaus on riittävä, (katso Tekniset tiedot / Technical Data).
3. Varmista, että pistorasia on aina suojattu vikavirtasuojakytkimellä – erityisesti kosteissa tiloissa ja ra- kennustyömailla.
4. Varmista, että käytetty pistorasia on maadoitettu ja sopii laitteen verkkopistokkeeseen.
5. Työnnä verkkopistoke pistorasi- aan.

8 Käyttö ja ohjaus

Ennen päällekytkemistä

1. Varmista, että laite ei ole märällä alustalla, ja että se seisoo tu- kevassa asennossa pystysuorassa.
2. Varmista, että kondensaatti pääsee valumaan varmasti ulos.
3. Kirjaa tarvittaessa käyttötunti-laskurin ja tehomittarin lukemat.

VIHJE! Anna laitteen olla käyttämättömänä lopullisessa asennossaan noin 15 minuuttia ennen käyttöönottoa, kuljetuksen jälkeen ja pitkäaikaisen varastoinnin jälkeen.

Laitteen kytkeminen päälle ja jatkuva käyttö

1. Kytke laitekytkin asentoon [I].
   ⇒ Vihreä merkkivalo ilmaisee kompressorin toiminnan.
   ⇒ Jatkuva toiminta käynnistyy ja laite toimii, kunnes auto-maattinen sulatus keskeyttää jatkuvan toiminnan (keltainen merkkivalo ilmaisee sula-tustoiminnon). Kondenssivesi pumpataan automaattisesti pois jatkuvan toiminnan yhteydessä.

Kondensaitin pois pumppaaminen (laitteen sijaintipaikkaa vaihdettaessa)

√ Laite ei ole sulatuskäytössä (kel- tainen merkkivalo ei pala).

1. Kytke laitekytkin asentoon [II].

⇒ Kondensaattipumppu pumppaa kondensaatin pois-

toletkun kautta viemäri- in/keräysastiaan.

1. Kun pumpattavaa kondensaattia ei enää ole, kytke laitekytkin heti asentoon [0] pumpun tyhjäkäynnin estämiseksi.

Ulkoisen hygrostaatin käyttö

√ Hygrostaatti on liitetty vastaavaan liitäntään.
1. Aseta haluttu tavoitekosteus hygrostaattiin.
2. Kytke laitekytkin asentoon [II].

⇒ Laite aloittaa ilmankuivauksen.

⇒ Kun asetettu tavoitekosteus on saavutettu, laite kytkeytyy pois päältä. Se jää toimintavalmiuteen. Kun tavoitekosteus ylittyy, laite käynnistyy uudelleen.

Laitteen kytkeminen pois päältä

1. Kytke laitekytkin asentoon [0].

→ Laitekytkimen valo sammuu ja laite on pois päältä.

VIHJE! Pumppaa kondensaatti eh- dottomasti pois ennen laitteen sammuttamista suunnitellessasi pidempään kestävää käyttötaukoa.

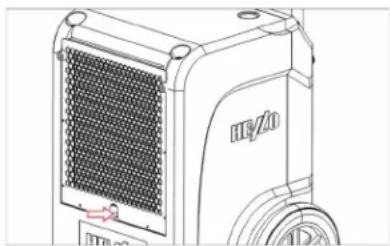

9 Huolto ja hoito

VAROITUS! Ympäristömyrkkyjen hengittämisestä aiheutuva ter- veyshaitat

Laitteen rakenneosiin voi muodostua hometta tai muita ympäristömyrkkyjä käyttöpaikasta riippuen.
Puhdista laite ja suodatin paineil-malla vain avoimessa ympäristössä.
Käytä suojalaseja ja hengityksen-suojainta puhdistamisen yhteydessä.

HUOMIO! Esinevahingot

Puhdistusaineet voivat vaurioittaa pintoja. Käytä vain mietoja puhdistusaineita.
Käytä ainoastaan hyväksyttyjä alkuperäisiä varaosia.

Kotelon ja suodattimen puhdistus

Laitteen puhdistusvälit riippuvat käyttöolosuhteista. Tarkasta ja puhdista laite tästä syystä säännöllisesti.

Jos laitetta käytetään raken- nustyömaan kuivaukseen, laite on tarkistettava ja puhdistettava jokaisen käyttökerran jälkeen ja ilmansuodatin on vaihdettava vähintään viikoittain.

1. Kytke laite pois päältä laitekytkimestä.
2. Irrota verkkopistoke.
3. Puhdista kotelo kostealla, nukkaamattomalla liinalla ja miedolla pesuaineella. Voit palauttaa alku-peräisen kiillon kiillotusaineella.
4. Irrota kädensijassa oleva suodattimen pidike.

1. Poista likaantunut suodatin. Jos asennettuna on vaahtomuovisuodatin: Puhdista suodatin huolellisesti miedolla puhdistusaineella ja vedellä. Anna suodattimen kuivua.
2. Aseta uusi tai puhdistettu suodatin suodattimen pidikkeeseen.
3. Asenna suodattimen pidike ja suodatin valmistajan määrittämällä tavalla.

Haihduttimen puhdistus

√ Haihduttimesta on poistettu jää ja se on kuiva.

1. Kytke laite pois päältä laitekytkimestä ja irrota verkkopistoke pistorasiasta.
2. Avaa kotelo ja aseta se lattialle.
3. Puhdista jäähdytyskierukat molemmilta puolilta suoralla paineil-malla.

Jos jäähdytyskierukoissa on tahmeaa likaa, ne on märkäpuhdistettava.

Toimi seuraavasti:

1. Puhdista jäähdytyskierukoiden alapuolella oleva kondensaattialusta ja poistoletku.
2. Suihkuta jäähdytyskierukoihin suihkupullosta miedon puhdistusaineen ja veden sekoitusta.

VIHJE! Poista kovettunut lika erikoispuhdistusaineella

Käytä kovettuneeseen likaan DAN-THERMn jäähdytyskierukoiden puhdistusainetta. Noudata tällöin ehdottomasti puhdistusaineen käyttöohjeita.

1. Anna puhdistettujen rakenneosien kuiyua.
2. Asenna kaikki suojukset valmistajan määrittämällä tavalla.

→ Olet puhdistanut haihduttimen.

Pumppukaivon puhdistus

Pumppukaivoon voi muodostua kerrostumia laitteen käytöstä riippuen. Tee puhdistus seuraavalla tavalla:

1. Kytke laite pois päältä laitekytkimestä ja irrota verkkopistoke pistorasiasta.
2. Avaa kotelo ja aseta se lattialle.

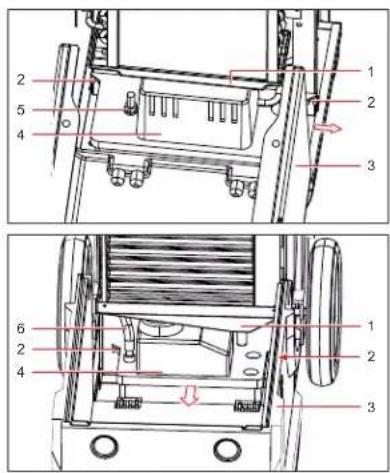

Kuva 4: Kondensaattisäiliön puhdistus (ylhäällä KT 20, alhaalla KT 45)

1	Konden-saattialusta	2	Konden-saatti-pumpunkiinnitys-ruuvit
3	Kotelo 4		Konden-saatti-pumppu

10 Häiriöiden poisto

5

Konden-saattipumpun kiinnitys (KT 20)

6

Konden-saattiletku

1. Vedä kondensaattiletku kondensaattipumpusta.
2. Irrota kondensaattipumpun molemmat kiinnitysruuvit ja vedä se sivulta (KT 20) tai edestä (KT 45) ulos laitteesta. Liitäntäkaapeli jää kiinni laitteeseen, se on riittävän pitkä.
3. Puhdista kondensaattipumppu kostealla liinalla ja miedolla puhdistusaineella.
4. Työnnä kondensaattipumppu takaisin paikalleen. Kiinnitä kondensaattipumppu ja työnä kondensaattiletku kondensaatti-pumppuun.

Varaosat ja asiakaspalvelu

Jos sinulla on kysyttävää laitteesta tai varaosien tilaamisesta, ota yhteyttä jälleenmyyjääsi tai suoraan DAN-THERM-yhtiöön:

VAROITUS! Kylmäaineen aiheuttama myrkytys tai palovammat, puristuksiin jääminen tai sähköisku häiriöiden poiston aikana

Häiriöiden poistoon tai korjaukseen liittyviä töitä saa tehdä vain valtuutettu henkilöstö tai valmistaja.

- Kytke laite pois päältä toimintahäiriöiden sattuessa ja var-

mista se uudelleen päällekytkeyty- mistä vastaan.

Anna kuumien rakenneosien jäähtyä ennen töiden aloittamista.

Häiriöt käytön aikana

Tarkasta seuraavat kohdat häiriöiden yhteydessä. Ota tarvittaessa yhteys DANTHERM-huoltopalveluun.

Häiriö	Mahdollinen syy	Korjaustoimenpiteet
Ei toimintaa jat- kuvassa käytössä eikä pumpun tyhjennyskäytössä (mikään valo ei pala).	Ei virtalähdettä tai virheel- linen virtalähde	Tarkasta verkkojohto ja verkkoliitäntä
Laitekytkin on päällä (jatkuva toiminta), mutta laite ei käynnisty (mikään merkkiva- lo ei pala).	Liitettynä on ulkoinen hygrostaatti, joka on kyt- kenyt laitteen pois päältä.	Muuta hygrostaatin asetusta tai irrota hygrostaatti
	Ylikuormitussuoja on kytkenyt laitteen pois päältä korkeista ympäristön lämpötiloista johtuen	Odota, kunnes laite kytkey- tyy jälleen itsestään päälle (n. 5–15 min)
Ei kondensaattia, vaikka tuuletin on päällä	Huoneen ilmankosteus tai lämpötila liian alhainen	Tarkasta huoneilman arvot lämpö-hygrometrillä
	Suodatin tukkeutunut Tarkasta ja puhdista suoda- tin
	Jäähdytysjärjestelmä viallinen (kyseessä, jos haihdutin ei jäähdy)	Käänny DANTHERM- ammattihenkilöstön puoleen
Laite pitää ääntä ja tärisee, kondens- sivettä valuu ulos.	Laite ei seiso tukevassa pystyasennossa	Tarkasta käyttöolosuhteet, erityisesti asennuspaikka

Häiriö	Mahdollinen syy	Korjaustoimenpiteet
Laite kuumenee, pitää ääntä ja kuivaa ilmaa huo-nosti	Ilmankierron häiriö; toimii ainoastaan kotelon oll-essa suljettuna	Varmista, että ilma pääsee kiertämään vapaasti; puhdis-ta haihdutin ja suodatin
Laitteesta valuu vettä	Epätiiviyttä kondensaat-tijärjestelmässä	Tarkasta kondensaatti-pumppu vedellä ja paikanna vuoto
Punainen merkki-valo palaa käyttö-kentässä	Pumppu ei pumppaa vettä	Tarkasta kondensaatti-pumppu ja poistoletku likaisuuden ja/tai tukkeumien varalta

Pöytä 1: Häiriötaulukko

11 Korjaus

Laitteen takuuaikana korjauksia saa suorittaa vain valmistajan valtuuttama henkilöstö.

Kun lakisääteinen takuuaika on umpeutunut, käyttäjäyritys saa suorittaa laitteen korjaustöitä, edellyttäen että heillä on vaadittava asiantuntemus. DANTHERM ei ota vastuuta tällaisista korjaustöistä.

Jos sinulla on kysyttävää kor- jaustöistä, käänny DANTHERM- huoltopalvelun tai jälleenmyyjäsi puoleen.

12 Käytöstä poisto, varastointi ja hävittäminen

Käytöstä poisto

1. Pumppaa kondensaatti pois
2. Kytke laite pois päältä laitekytkimestä ja irrota verkkopistoke pistorasiasta.

3. Puhdista laite (katso Huolto ja hoito).

4. Erota kaikki tulevat ja lähtevät johdot (poistoletku, jännitteensyöt- tö).

5. Pakkaa laite sillä tavoin, että se on suojattu kosteudelta ja pölyltä.

Varastointi

VARO! Kaatumisesta aiheutuva loukkaantumisvaara

• Korkeintaan kaksi laitetta saa asettaa päällekkäin.
• Varmista laitteet kaatumista va- staan.

Menettelytapa

Varastoi laitetta 5–40 °C:n lämpöti-lassa.

Hävittäminen

VARO! Käyttöaineista aiheutuvat vaarat

Erottele materiaalit tyypeittäin ja kierrätä ne paikallisten määräysten mukaisesti.

Noudata apu- ja käyttömateriaa- lien hävittämisessä paikallisia

määräyksiä ja käyttöturval- lisuustiedotteiden tietoja.

Älä hävitä laitetta kotitalous-jätteen mukana, vaan noudata lakisääteisiä määräyksiä.

EY-vaatimustenmukaisuusvakuutus

EY-vaatimustenmukaisuusvakuutus konedirektiivin 2006/42/EY, liitteen II 1 A mukaisesti
Valmistaja: DANTHERM GmbH Oststraße 148 22844 Norderstedt
Tuote: Kondensaatiokuivain Tyyppi: KT 20 / KT 45
Vakuutamme, että kyseessä oleva tuote vastaa seuraavien direktiivien asi-aankuuluvia määräyksiä:■ 2006/42/EY Konedirektiivi■ 2014/30/EU Direktiivi sähkömagneettisesta yhteensopivuudesta (EMC)■ 2009/125/EY Ekologista suunnittelua koskeva direktiivi■ 2011/65/EU Direktiivi tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa (RoHS)
Sovelletut harmonisoidut normit:
DIN VDE 0700 osa 1 ja osa 30	DIN EN 55014-1:2012-05	EN 60335-1 EN 60335-2-40
Achim, 15.11.2021		Manfred Föhlisch – toimitusjohtaja

VI. FR - MODE D'EMPLOI
