KT 20 - Ontvochtiger Heylo - Gratis gebruiksaanwijzing en handleiding

Producttype	Condensatie-luchtontvochtiger (luchtdroger)
Merk	Heylo (Dantherm GmbH)
Model	KT 20
Elektrische voeding	230 V ~ 50 Hz, 380 W, 1,3 A
Beschermingsklasse	IP X4
Ontvochtigingscapaciteit	21 l/24 u (bij 30 °C, 80 % RV)
Luchtdebiet	375 m³/u
Koelmiddel	R290 (propaan), 0,13 kg, GWP = 3
Gewicht	20 kg
Bedrijfstemperatuurbereik	+5 °C tot +35 °C
Bedrijfsvochtigheidsbereik	40 % tot 100 % RV
Handgreeptype	Telescopisch
Transportwielen	2 wielen (diameter niet gespecificeerd)
Ingebouwde condenspomp	Ja (automatische afvoer)
Automatische ontdooiing	Ja
Aansluiting voor externe hygrostaat	Ja (aansluitbus)
Serviceteller	Ja
Opgenomen vermogen teller	Ja (kWh)
Controlelampjes	Groen (bedrijf), Geel (ontdooiing), Rood (storing)
Filteronderhoud	Wasbaar met water (schuimfilter) of wegwerpbaar (filtermat)
Reiniging van de behuizing	Vochtige doek, mild schoonmaakmiddel
Reiniging van de verdamper	Perslucht of water met mild schoonmaakmiddel
Stapeling mogelijk	Tot 2 apparaten
Fabrieksgarantie	Standaard volgens dealer (reparaties voorbehouden aan Dantherm)

Veelgestelde vragen - KT 20 Heylo

Hoe schakel ik de Heylo KT 20 luchtontvochtiger in?

Zet de schakelaar in stand [I] voor continu bedrijf. Het groene lampje gaat branden. Zorg ervoor dat de afvoerslang is aangesloten en dat het condensaat vrij kan wegstromen.

Hoe pomp ik het condensaat weg voordat ik het apparaat verplaats?

Zet de schakelaar in stand [II] om de pomp te activeren. Wacht tot het water is afgevoerd en zet de schakelaar dan terug op [0] om drooglopen te voorkomen.

Hoe vaak moet het filter worden gereinigd?

Bij gebruik op de bouwplaats, controleer en reinig het filter minstens één keer per week. Bij minder intensief gebruik, reinig het regelmatig afhankelijk van de vervuiling. Het schuimfilter is wasbaar met water; de filtermat wordt vervangen.

Wat betekent het gele controlelampje?

Het gele lampje geeft aan dat het apparaat in een automatische ontdooicyclus is. Dit is normaal en tijdelijk.

Wat moet ik doen als het rode controlelampje gaat branden?

Het rode lampje geeft een storing aan. Controleer eerst of de pomp en de afvoerslang niet verstopt zijn. Als het probleem aanhoudt, neem contact op met de Dantherm klantendienst.

Kan een externe hygrostaat worden gebruikt met de KT 20?

Ja, het apparaat heeft een aansluiting voor een externe hygrostaat (ref. Dantherm 1110552). Sluit deze aan, stel de gewenste vochtigheid in en zet de schakelaar in stand [I]: het apparaat stopt automatisch wanneer de drempel is bereikt.

Wat zijn de aanbevolen gebruiksomstandigheden?

Omgevingstemperatuur tussen +5 °C en +35 °C, relatieve vochtigheid tussen 40 % en 100 %. Plaats het apparaat in een afgesloten ruimte, op een vlakke ondergrond, met een vrije ruimte van minimaal 1 m voor de luchtafvoer en het filter.

Het apparaat produceert geen condenswater, wat moet ik doen?

Controleer of de luchtvochtigheid en temperatuur voldoende zijn (de lucht moet vochtig genoeg zijn). Reinig het luchtfilter. Als de verdamper niet koelt, kan het koelsysteem defect zijn – neem contact op met de klantendienst.

Hoe moet ik de luchtontvochtiger opslaan?

Pomp het condensaat weg, haal de stekker uit het stopcontact, reinig het apparaat en berg het op in een droge ruimte tussen +5 °C en +40 °C. U kunt maximaal twee apparaten stapelen.

Kan ik het apparaat bij het huishoudelijk afval gooien?

Nee, gooi het apparaat niet bij het huishoudelijk afval. Het bevat koelmiddel R290 en elektrische componenten. Voer het af volgens de lokale regelgeving voor elektronisch afval en recycling.

GEBRUIKSAANWIJZING KT 20 Heylo

1 Productvarianten 105
2 Productoverzicht.... 106
3 Overzicht bedieningspaneel 107
4 Over deze gebruikshandleiding.... 108
5 Productbeschrijving 108
6 Veiligheid.... 109
7 Transport en installatie 111
8 Gebruik en bediening 112
9 Onderhoud en verzorging 113
10 Verhelpen van storingen 115
11 Reparatie 117
12 Buitenbedrijfstelling, opslag en afvoer.... 117
13 EG-conformiteitsverklaring.... 118

1 Productvarianten

In deze gebruikshandleiding worden verschillende productvarianten beschreven. De functies en bediening zijn nagenoeg hetzelfde. Om welke variant het gaat, ziet u op het typeplaatje. Verdere informatie vindt u in Technische gegevens/Technical Data.

Variant	Hoofdkenmerken
KT 20 Uittrekbare handgreep, draaggreep, 2 transportwielen
KT 45 Vaste handgreep, 2 grote transportwielen

2 Productoverzicht

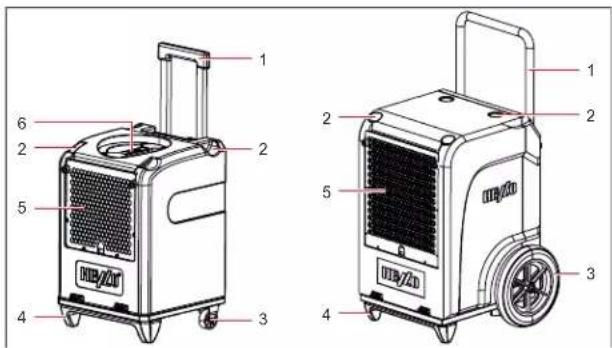

Fig. 1: Vooraanzicht

1	Handgreep 2 Uitsparing voor op elkaar stape-len
3	Transportwiel 4 Stavoet
5	Luchttoevoerrooster met filter-houder	6 Draaggreep (alleen KT 20)

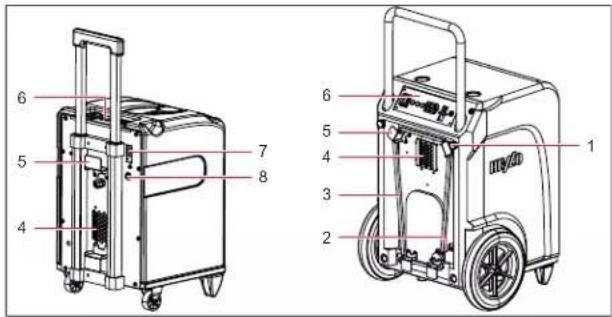

Fig. 2: Achteraanzicht

1

Kartelschroef handgreepverstel- 2

Aansluiting afvoerslang

	ling (alleen KT 45)
3	Netsnoer 4 Luchtuitlaat
5	Kabeloproller 6 Bedieningspaneel
7	Verbruiksmeter (alleen KT 20) 8 Aansluitbus voor optionele hy-grostaat (alleen KT 20)

3 Overzicht bedieningspaneel

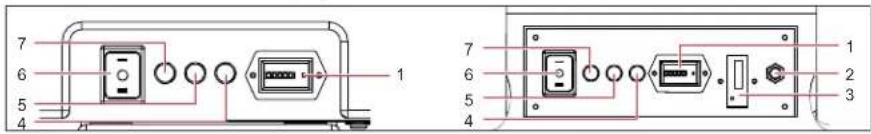

Fig. 3: Bedieningspaneel

1	Bedrijfsurenteller 2 Aansluitbus voor	optionele hy-grostaat (alleen KT 45)
3	Verbruiksmeter (alleen KT 45) 4 Rood storingslampje
5	Geel controlelampje 6 Apparaatschakelaar
7	Groen bedrijfslampje

Toets/weergave	Beschrijving
Appa-raatschakelaar	In-/uitschakelen van het apparaat:■ Stand [I]: Continu bedrijf van het apparaat■ Stand [II]: start van de pomp en afpompen van het condensaat
Controlelampje Bedrijfsstatus van het apparaat:■ Groen: Apparaat werkt■ Geel: Ontdooifunctie■ Rood: Storing, werking gestopt
Bedrijfsurenteller	Weergave van de bedrijfsuren van het apparaat.
Vermogensmeter	Weergave van het opgenomen vermogen in kilowatt per uur.

4 Over deze gebruikshandleiding

Aan de hand van deze gebruikshandleiding (hierna handleiding genoemd) kan de gebruiker veilig werken met de condensatiedroger (hierna apparaat genoemd).

Deze handleiding mag zonder schriftelijke toestemming van DAN-THERM GmbH (hierna fabrikant genoemd) niet worden gereproduceerd, vermenigvuldigd of verspreid.

OPMERKING! Lees de handleiding vóór gebruik zorgvuldig door. Bewaar de handleiding.

Gebruikte veiligheidsaanwijzingen GEVAAR! Waarschuwing voor een onmiddellijk gevaar voor de mens

Deze veiligheidsaanwijzing waarschuwt voor een onmiddellijk gevaarlijke situatie die tot zware verwondingen of tot de dood kan leiden.

WAARSCHUWING! Waarschuwing voor een mogelijk gevaar voor de mens.

Deze veiligheidsaanwijzing waarschuwt voor een mogelijk gevaarlijke situatie die tot zware verwondingen of tot de dood kan leiden.

VOORZICHTIG! Waarschuwing voor een mogelijk gevaar voor de mens.

Deze veiligheidsaanwijzing waarschuwt voor een mogelijk gevaarlijke situatie die tot lichte tot middelzware verwondingen kan leiden.

OPGELET! Waarschuwing voor mogelijke materiële schade.

Deze veiligheidsaanwijzing waar- schuwt voor schade aan de machine.

Contact met DANTHERM GmbH

Zie Technische gegevens/Technical Data.

5 Productbeschrijving

Het apparaat ontvochtigt de ruimtelucht. Het condenswater dat daarbij ontstaat wordt opgevangen in een condensaatreservoir en kan via een interne pomp en de afvoerslang in een opvangbak of in een afvoer worden gepompt. Het apparaat is uitgerust met een automatische ontdooifunctie.

Door een externe hygrostaat (optie) aan te sluiten, kan de luchtvochtigheid automatisch worden geregeld.

Leveringsomvang

■ Condensatiedroger
■ Afvoerslang
■ Filtermat
■ Gebruikshandleiding

Optioneel toebehoren

■ Art. nr. 1306539 Uitlaatluchtadapter voor 1 slang (100 mm)
■ Art. nr. 1306553 Uitlaatluchtadapter voor 3 slangen (3 x 50 mm)
■ Art. nr. 1110552 externe hygrostaatregelaar
■ Adapter voor aansluiting van 3 slangen

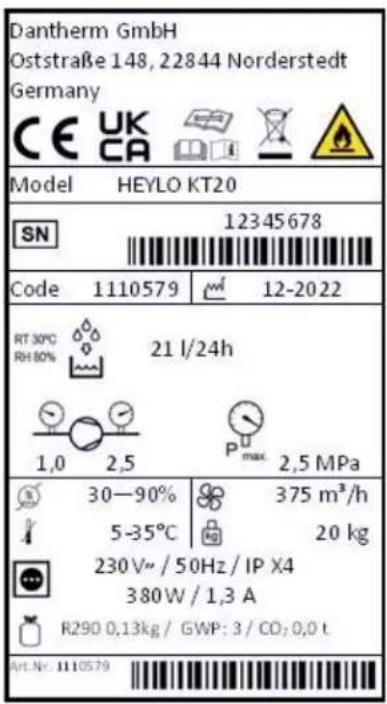

Typeplaatje

Het typeplaatje is op het apparaat aangebracht.

Gebruik volgens de voorschriften

Het apparaat is uitsluitend bestemd voor commercieel gebruik voor het ontvochtigen van lucht bij atmosferische druk in gesloten binnenruimten.

Het gebruik volgens de voorschriften omvat tevens het inachtnemen van de bedrijfsomstandigheden (zie Bedrijfsomstandigheden).

Elk ander gebruik of gebruik dat verder gaat dan dit geldt als in strijd met de voorschriften. Bij gebruik in strijd met de voorschriften vervalt elke aanspraak op garantie.

Het gebruik van de luchtontvochtiger is voor personen met lichamelijke, zintuiglijke of geestelijke beperkingen of voor kinderen niet toegestaan.

Elke gebruiker moet deze handleiding hebben gelezen en begrepen.

Te voorziene onjuiste toepassingen

Het apparaat mag niet worden gebruikt:

■ In niet afgesloten ruimtes of buiten.
■ In ruimtes met explosiegevaar of in agressieve atmosferen.
In ruimtes met ozonbehandelde lucht, hoge oplosmiddelconcentratie of hoge stofbelasting.
■ Bij niet-naleving van de voorge-schreven minimale afstanden.

6 Veiligheid

Algemene veiligheidsaanwijzingen

■ Met het apparaat mag alleen een geïinstrueerde bediener werken.
■ Veranderingen in de constructie van het apparaat zijn niet toegestaan.
■ Alleen toereikend gekwalificeerd personeel mag onderhoudswerkzaamheden aan het apparaat uitvoeren. Hierbij moet het apparaat zijn uitgeschakeld en de netstekker uit het stopcontact zijn getrokken.

WAARSCHUWING! Explosiegevaar, brandwonden en vergiftiging door koelmiddel

Het apparaat werkt met een reukloos en brandbaar koelmiddel. Bij verkeerde bediening kan het koelmiddel tot

explosie, brand, vergiftiging en letsels leiden. Het koelmiddelcircuit staat onder druk.

Gebruik het toestel alleen in een ruimte met een vloeroppervlak van meer dan 4 m².
- Apparaat niet doorboren of verbranden.
- Geen voorwerpen gebruiken om het ontdooiproces te versnellen.
Alle werkzaamheden aan het koelmiddelcircuit alleen laten uitvoeren door de fabrikant of door vakpersoneel dat door de fabrikant is geautoriseerd.
→ Vermijd contact met koelmiddelen.
Bij het omgaan met koelmiddelen de geldende veiligheidsregels in acht nemen.

WAARSCHUWING! Elektrische schok door elektrische spanning

Werken aan spannungsvoerende onderdelen of water op spanningsvoerende onderdelen kan levensgevaarlijke elektrische schokken veroorzaken.

Werken aan elektrische inrichtingen is alleen aan elektriciëns toe-gestaan.
- Vermijd contact tussen water en spanningsvoerende onderdelen.
Vóór elke verplaatsing het apparaat uitschakelen, de netstekker uit het stopcontact trekken en het condensreservoir le-gen/leegpompen.

WAARSCHUWING! Infectiegevaar

Het condensaat kan met ziekteverwekkende stoffen zijn verontreinigd.

• Het condensaat nooit opdrinken.
• Condensaat regelmatig afpompen. Voorkom dat condensaat gedurende langere tijd in het opvangvat of de afvoerslang aanwezig blijft.

Bedrijfsomstandigheden

Het apparaat is bestemd voor mobiel of stationair gebruik in binnenruimtes, op bouwplaatsen, in garages en opslagruimten. Het apparaat werkt efficiënt:

• bij een temperatuur van +5 °C tot +35 °C en een vochtigheidsgraad van 40 % tot 100 % relatieve luchtvochtigheid.
  Ruimtetemperaturen tussen 20 °C en 27 °C zijn ideaal.

■ In gesloten ruimten met zo min mogelijk luchtuitwisseling.

■ Als het apparaat zo centraal mogelijk in de ruimte wordt opgesteld.

■ De afgegeven, droge lucht op het natte gebied in de ruimte gericht is.

Gebruik het apparaat niet in omgevingen:

■ Met een explosieve, olie-, zwa- vel- of zouthoudende atmosfeer.

■ Met een hoge oplosmiddel- of stofconcentratie.

7 Transport en installatie

Transport

WAARSCHUWING! Kans op letsel door omkiepen

• Transporteer het apparaat rechtopstaand en beveilig het tegen kantelen of wegglijden.
• Plaats het apparaat op een vlakke en stevige ondergrond.

WAARSCHUWING! Kans op letsel bij transport

• Verplaats het apparaat met de handgreep en de transportwielen
• Transporteer zware lasten met twee personen of met geschikte hefhulpmiddelen.

Procedure

1. Controleer vóór transport of de condensaattank is leeggepompt.
2. Vóór transport ervoor zorgen dat de afvoerslang van het apparaat is losgetrokken en het netsnoer uit het stopcontact is getrokken.
3. Transporteer het apparaat naar de plaats van gebruik.
4. Zware apparaten met twee personen of hefhulpmiddelen transporteren.
5. Zet de transportwielen op de rem om het apparaat vast te zetten.

OPMERKING! De lucht moet vrij circuleren. De luchtopeningen niet afdekken. De vrije ruimte voor de luchtuitlaat en het luchtfilter moet ten minste 1 m bedragen.

Uitpakken

1. Haal het apparaat uit de doos en plaats het op de grond.

2. Controleer de leveringsomvang op volledigheid.
   Meld transportschade of onvolledigheid van de levering onmiddelijk aan uw vakhandelaar.

Handgreep instellen

1. Draai de twee kartelschroeven los, trek de handgreep naar de gewenste hoogte en draai de kartelschroeven weer vast.

Afvoerslang aansluiten

De meegeleverde afvoerslang moet altijd op het apparaat worden aangesloten.

OPGELET! Ontoereikende presta- ties van het apparaat

• Afvoerslang niet knikken.
  Geen voorwerpen op de slang zetten.

Procedure

1. Bevestig de snelkoppeling van de afvoerslang aan het aansluitstuk op de achterkant van het apparaat.
2. Leid de afvoerslang van het apparaat weg naar een afvoer of naar een opvangbak die groot genoeg is (maximaal hoogteverschil: 6 m).

Hygrostaat aansluiten

1. Sluit de hygrostaat (Danthermart. nr. 1110552) via de aansluitbus op het apparaat aan.
   ⇒ Het apparaat detecteert de aangesloten hygrostaat automatisch en werkt dan continu totdat de ingestelde doelvochtigheid is bereikt.

Apparaten stapelen

Voor gebruik of opslag mogen maximaal twee apparaten op elkaar worden gestapeld.

1. Draai de handgreep bij het apparaat dat onder zal staan los, en schuif de handgreep volledig naar binnen.
2. Stapel het ene apparaat op het andere. Plaats hierbij het bovenste apparaat in de uitsparingen van het onderste apparaat.

Elektrische aansluiting

1. Zorg ervoor dat de netspanning met de specificatie in Technische gegevens/Technical Data overeenkomt.
2. Zorg ervoor dat het stopcontact en de netvoeding voldoende gezekerd zijn (zie In Technische gegevens/Technical Data).
3. Zorg ervoor dat het stopcontact altijd is beveiligd met een aardlekschakelaar - vooral in vochtige ruimten en op bouwplaatsen.
4. Zorg ervoor dat het gebruikte stopcontact geaard is en past bij de netstekker van het apparaat.
5. Steek de netstekker in het stopcontact.

8 Gebruik en bediening

Vóór het inschakelen

1. Zorg ervoor dat het apparaat niet op een natte ondergrond staat en dat het rechtop en veilig staat.

2. Zorg ervoor dat het condensaat veilig kan weglopen.

3. Maak indien nodig een logboek van de bedrijfsurenteller en de vermogensmeter.

OPMERKING! Het apparaat vóór ingebruikname, na transport en na langdurige opslag ca. 15 minuten in zijn definitieve positie laten rusten.

Apparaat inschakelen en continu bedrijf

1. Zet de apparaatschakelaar in stand [I].
   ⇒ Het groene controlelampje geeft aan dat de compressor in bedrijf is.
   ⇒ Het continubedrijf start en het apparaat werkt net zo lang tot het continubedrijf door de automatische ontdooiing wordt onderbroken (het gele controlelampje geeft aan dat de ontdooifunctie werkt). Het condensaat wordt bij continu bedrijf automatisch afgepompt.

Condensaat afpompen (bij verplaatsing van het apparaat)

√ Het apparaat is niet aan het ont-dooien (het gele controlelampje is uit).

1. Zet de apparaatschakelaar in stand [I].

⇒ De condensaatpomp pompt het condensaat via de afvoerslang in de afvoer / de opvangbak.

1. Zodra er geen condensaat meer wordt verpompt, zet u de apparaatschakelaar direct in stand [0] om drooglopen van de pomp te voorkomen.

Bediening van de externe hygrostaat

√ De hygrostaat is op de aansluitbus aangesloten.

1. Stel de hygrostaat op de gewenste doelvochtigheid in.
2. Zet de apparaatschakelaar in stand [I].

⇒ Het apparaat begint met de ontvochtiging.

Zodra de ingestelde doelvochtigheid bereikt is, wordt het apparaat uitgeschakeld. Het apparaat blijft bedrijfsklaar. Bij overschrijding van de doelvochtigheid wordt het apparaat opnieuw opgestart.

Apparaat uitschakelen

1. Zet de apparaatschakelaar in stand [0].

⇒ De apparaatschakelaar gaat uit en het apparaat is uitgeschakeld.

OPMERKING! Bij geplande, langdurige stilstand van het apparaat altijd het condensaat wegpompen voordat u het apparaat uitschakelt.

9 Onderhoud en verzorging

WAARSCHUWING! Gezondheids- schade door inademing van giftige stoffen in het milieu

• Afhankelijk van de plaats van gebruik kunnen de onderdelen van het apparaat verontreinigd zijn met schimmel of andere milieugifstoffen.
  Reinig het apparaat en het filter alleen met perslucht in een open omgeving.
  Draag bij de reiniging een veiligheidsbril en ademhalingsbescherming.

OPGELET! Materiële schade

Reinigingsmiddelen kunnen oppervlakken beschadigen. Gebruik alleen milde reinigingsmiddelen.
Gebruik alleen goedgekeurde originele vervangende onderdelen.

Behuizing en filter reinigen

De reinigingsintervallen van het apparaat zijn afhankelijk van de gebruiksomstandigheden. Controleer en reinig daarom het apparaat regelmatig.

Als het apparaat wordt gebruikt voor het drogen op bouwplaatsen, moet het apparaat na elk gebruik worden gecontroleerd en gereinigd en moet het luchtfilter ten minste wekelijks worden vervangen.

1. Schakel het apparaat met de apparaatschakelaar uit.
2. Trek de netstekker eruit.
3. Reinig de behuizing met een vochtige, pluisvrije doek en mild reini-gingsmidel. De oorspronkelijke

glans kunt u met polijstmiddel herstellen.

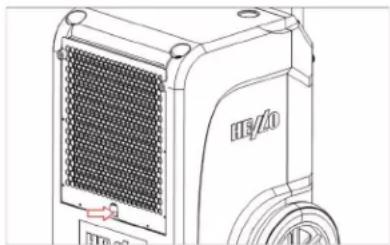

1. Verwijder de filterhouder via de verzonken handgreep.

1. Verwijder het verontreinigde filter. Als een schuimstofffilter is gemonteerd: Reinig het filter grondig met mild reinigingsmiddel en water. Laat het filter drogen.
2. Plaats het nieuwe of gereinigde filter in de filterhouder.
3. Monteer de filterhouder samen met het filter op dezelfde manier als in de fabriek is gebeurd.

Verdamper reinigen

√ De verdamper is ontdooid en droog.

1. Schakel het apparaat met de apparaatschakelaar uit en trek de netstekker uit het stopcontact.
2. Klap de behuizing open en leg deze op de grond.
3. Reinig de koelleidingen van beide zijden met directe perslucht.

Bij vettige verontreinigingen moeten de koelleidingen nat worden gereinigd. Hiertoe:

1. Reinigt u de condensaatbak onder de koelleidingen en de afvoerslang.

2. Besproeit u de koelleidingen met een spuitfles met mild reinigingsmiddel en water.

OPMERKING! Korsten met speciale reiniger verwijderen

Voor korsten gebruikt u de koelslangreiniger van DANTHERM. Volg hierbij altijd de gebruiksaanwijzing van de reiniger.ver

1. Laat de gereinigde onderdelen drogen.
2. Monteer alle afdekkingen op dezelfde manier als in de fabriek is gebeurd.

⇒ U hebt nu de verdamper gereinigd.

Reiniging pompput

Afhankelijk van het gebruik van het apparaat kunnen er in de pompput afzettingen ontstaan. Om te reinigen gaat u als volgt te werk:

1. Schakel het apparaat met de apparaatschakelaar uit en trek de netstekker uit het stopcontact.
2. Klap de behuizing open en leg deze op de grond.

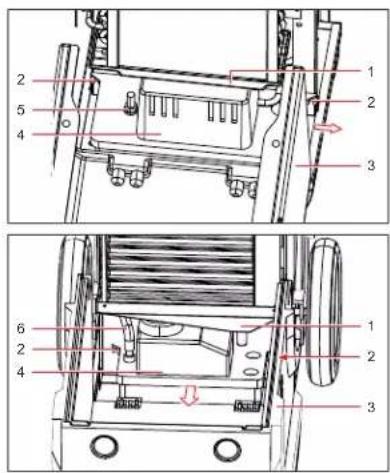

Fig. 4: Demontage van het condensaatreservoir (boven KT 20, onder KT 45)

1	Conden-saatbak	2	Bevesti-gingsschro-even con-densaat-pomp
3	Behuizing 4		Conden-saatpomp
5	Bevestiging conden-saatpomp	6	Conden-saatslang

10 Verhelpen van storingen

WAARSCHUWING! Vergiftiging door koelmiddel, brandwonden, beknelling of elektrische schok tijdens het ver- helpen van storingen

- Het verhelpen van storingen of reparatiewerkzaamheden mogen alleen door geautoriseerd personeel of de fabrikant worden uitgevoerd.

(KT 20)

1. Trek de condensaasslang uit de condensaatpomp.
2. Draai de beide bevestigings- schroeven van de condensaat- pomp los er trek deze zijwaarts (KT 20) of naar voren (KT 45) uit het apparaat. Het aansluitsnoer blijft hierbij aan het apparaat zitten (dit is lang ge- noeg).
3. Reinig de condensaatpomp met een vochtige doek en mild reini-gingsmiddel.
4. Schuif de condensaatpomp terug op zijn plaats. Bevestig de condensaatpomp en schuif de condensaatslang in de condensaatpomp.

Vervangende onderdelen en klantenservice

Bij vragen over het apparaat of voor het bestellen van vervangende onderdelen neemt u contact op met uw vakhandelaar of rechtstreeks met DANTHERM:

Schakel het apparaat bij storingen uit en beveilig het tegen opnieuw in-schakelen.

Laat hete onderdelen afkoelen alvo- rens met het werk te beginnen.

Storingen tijdens bedrijf

Controleer bij storingen de volgende punten. Neem indien nodig contact op met DANTHERM-service.

Storing	Mogelijke oorzaak	Oplossing
Continu bedrijf en afpompen werken niet (er brandt geen lampje)	Geen of defecte stroom- voorziening	Netsnoer en netaansluiting controleren
Apparaatscha-kelaar is ingescha-keld (continube-drijf) en het appa-raat start niet (er brandt geen con-trolelampje)	Een externe hygrostaat is aangesloten en heeft het apparaat uitgeschakeld	Instelling hygrostaat wijzigen of hygrostaat loskoppelen
	De overdrukbeveiliging heeft het apparaat door hoge omgevingstempera-turen uitgeschakeld	Wachten tot het apparaat zich weer zelf inschakelt (ca. 5-15 min)
Ondanks draaien-de ventilator geen condensaat	Luchtvochtigheid of tem-peratur in ruimte te laag	Controleer de binnenkli-maatwaarden met een ther-mo-hygrometer
	Filter verstopt Filter controleren en reinigen
	Koelsysteem defect (hiervan is sprake wanneer verdamper niet koud wordt)	Neem contact op met vak-personeel van DANTHERM
Het apparaat maakt lawaai en trilt, er komt con-densaat naar bui-ten	Het apparaat staat niet vlak en rechtop	Controleer de bedrijfsom-standigheden, met name de opstelplaats

Storing	Mogelijke oorzaak	Oplossing
Het apparaat wordt warm, maakt la-waai en ontvoch-tigt slecht	Verstoorde luchtcirculatie; werkt alleen met gesloten behuizing	Zorg ervoor dat de lucht vrij kan circuleren; verdamper en filter reinigen
Er komt water uit het apparaat	Lekkage in het conden-saatsysteem	Condensaatpomp met water controleren en lekkage loka-liseren
Rode controle-lampje brandt op het bedieningspa-neel	Pomp levert geen water Condensaatpomp en af-voerslang op verontreinigin-gen en/of verstoppingen controleren

Tab. 1: Storingstabel

11 Reparatie

Tijdens de garantieperiode van het apparaat mogen reparaties uitsluitend worden uitgevoerd door personeel dat door de fabrikant is geautoriseerd.

Na afloop van de wettelijke garantie mogen reparaties door de exploitant worden uitgevoerd, bij adequate vak-kundigheid. DANTHERM geeft op deze reparaties geen garantie.

Neem bij vragen over reparaties contact op met de servicedienst van DANTHERM of met uw vakhandelaar.

12 Buitenbedrijfstelling, opslag en afvoer

Buitenbedrijfstelling

1. Pomp het condensaat weg.
2. Schakel het apparaat met de apparaatschakelaar uit en trek de netstekker uit het stopcontact.

3. Reinig het apparaat (zie Onderhoud en verzorging).

4. Maak alle toe- en afvoerende leidingen (afvoer, stroomvoorziening) los.

5. Verpak het apparaat zodanig dat dit tegen vocht en stof beschermd is.

Opslag

VOORZICHTIG! Kans op letsel door omkiepen

• Er mogen maximaal twee appara- ten op elkaar worden gestapeld.
• Apparaten tegen kantelen beschermen.

Procedure

Apparaat bij 5 °C tot +40 °C opslaan.

Afvoer

VOORZICHTIG! Gevaar door verbruiksstoffen

Scheid de materialen naar soort en recycle ze volgens de plaatselijke voorschriften.
Neem bij de afvoer van hulp- en verbruiksstoffen de plaatselijke

voorschriften en de informatie in de veiligheidsinformatiebladen in acht.

Gooi het apparaat niet weg met het huisvuil, maar volgens de wettelijke voorschriften.

EG-conformiteitsverklaring

EG-conformiteitsverklaring in de zin van Machinerichtlijn 2006/42/EG Bijlage II 1.A
Fabrikant: DANTHERM GmbH Oststraße 148 22844 Norderstedt
Product: Condensatiedroger Type: KT 20 / KT 45
Er wordt verklaard dat het product voldoet aan de betreffende bepalingen van de volgende richtlijnen:■ 2006/42/EG Machinerichtlijn■ 2014/30/EU Richtlijn inzake elektromagnetische compatibiliteit (EMV)■ 2009/125/EG Richtlijn ecologisch ontwerp■ 2011/65/EU Richtlijn betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur (RoHS)
De volgende geharmoniseerde normen zijn toegepast:
DIN VDE 0700 Teil 1 en Teil 30	DIN EN 55014-1:2012-05	EN 60335-1 EN 60335-2-40
Achim, 15-11-2021......	Manfred Föhlisch — Algemeen directeur

IX. NO - BRUKSANVISNING
