INSTRUKCJA OBSŁUGI HL 800 PLUS Heylo

Deklaracja Zgodności WE, IIA Zgodnie z dyrektywą maszynową WE 2006/42/WE,

Dla serii urządzeń: Oczyszczacz powietrza Typ: HL 800

Firma HEYLO GmbH, Im Finigen 9, 28832 Achim, deklaruje, że wyżej wymienione maszyny, gdy są zainstalowane, konserwowane i użytkowane zgodnie z instrukcją obsługi i uznanymi zasadami techniki, spełniają podstawowe wymagania dotyczące zdrowia i bezpieczeństwa zawarte w „dyrektywie maszynowej” oraz w następujących przepisach i normach. Obowiązujące dyrektywy WE: Dyrektywa maszynowa 2006/42/WE Dyrektywa KEM 2014/30/UE RoHS 2011/65/UE W przypadku nieautoryzowanych modyfikacji maszyn, deklaracja traci ważność. Normy stosowane i częściowo stosowane:

3. Wskazówki dotyczące bezpieczeństwa ................................................................... 77

8. Wskazówki dotyczące instalacji .............................................................................. 83

9. Wyłączenie z eksploatacji i utylizacja ...................................................................... 83

10. Dane techniczne .................................................................................................. 84

11. Konserwacja / rozwiązywanie problemów ............................................................ 85

UWAGA: Koniecznie przeczytać przed uruchomieniem! Należy dokładnie przestrzegać wskazówek zawartych w instrukcji obsługi. W przeciwnym razie gwarancja zostanie unieważniona. Producent nie ponosi odpowiedzialności za powstałe z tego powodu szkody lub straty następcze. HL 800 jest mobilnym urządzeniem filtrującym powietrze. Powietrze jest zasysane z otoczenia i przepuszczane przez 4-stopniowy system filtrów. Stopnie filtracji składają się z filtra wstępnego i jednego filtra łączonego 2 w 1 dla gazów i cząstek stałych, jak również generatora plazmy i lampy UV. Poszczególne stopnie pełnią następujące funkcje: 1 stopień Filtr wstępny Jako filtr wstępny stosowany jest filtr z tworzywa sztucznego. Filtr wstępny filtruje grube cząsteczki kurzu o wielkości powyżej 5 mikrometrów, takie jak kurz domowy, łupież, pyłki. Filtr można wypłukać wodą i dzięki temu można go używać wielokrotnie. Firma HEYLO zaleca coroczną wymianę filtra wstępnego. 2 + 3 stopień Filtr węglowy: Filtr formaldehydowy z węglem aktywnym oczyszcza powietrze z niepożądanych zapachów, gazów i substancji. Oczyszcza również powietrze ze szkodliwego formaldehydu. Substancje te są wchłaniane przez pochłaniany przez węgiel aktywny. Płynny filtr: (nie wchodzą w zakres dostawy) Wersja 1: filtr H14 zgodny z normą EN1822 Filtry HEPA klasy H14 są stosowane m.in. w obszarach medycznych, takich jak na oddziałach intensywnej opieki medycznej i w laboratoriach, w pomieszczeniach czystych i innych pomieszczeniach higienicznych. Dla Wybór klasy filtrów zależy od ich przeznaczenia. Filtry są zgodne z normami EN i posiadają certyfikaty. Filtry H14 wychwytują 99,995 % wszystkich cząstek zawieszonych o wielkości o wielkości 0,1 µm, dzięki czemu możliwe jest filtrowanie wirusów, a np. koronawirusy są unieszkodliwiane. zostają unieszkodliwione Wariant 2: filtr E11 zgodnie z normą EN1822 Filtry EPA klasy E11, stosowane są m.in. w pomieszczeniach mieszkalnych i roboczych, takich jak używane. Wybór klasy filtrów zależy od ich przeznaczenia. Filtry są zgodne z normami EN i posiadają certyfikaty. Filtry E11 wychwytują 99,5% wszystkich cząstek zawieszonych o wielkości o wielkości 0,1 µm, dzięki czemu możliwa jest filtracja kurzu, bakterii i pyłków. 4 stopień Jonizacja Stosując silne pola elektryczne, jonizatory mogą elektrycznie ładować poszczególne cząsteczki powietrza i w ten sposób zwiększyć stężenie jonów w powietrzu pomieszczenia. Naładowane cząsteczki są bardziej reaktywne i dzięki temu mogą niszczyć cząsteczki zapachu i inne zanieczyszczenia. Jednocześnie różnie naładowane cząsteczki przyciągają się wzajemnie i tworzą większe skupiska, które szybciej opadają na ziemię i są łatwiejsze do odfiltrowania z powietrza.77

• 1 x zespół filtrów HL 800

• 1 x pilot zdalnego sterowania

• 1 x instrukcja obsługi

3. Wskazówki dotyczące bezpieczeństwa

Grupa docelowa: Instrukcja przeznaczona jest dla użytkownika, który konfiguruje i obsługuje urządzenie. Copyright: Powielanie instrukcji w całości lub w części jest dozwolone tylko za pisemną zgodą firmy HEYLO GmbH! Zastrzeżenie Firma HEYLO zastrzega sobie prawo do wprowadzania zmian i ulepszeń w produkcie i instrukcji obsługi w każdej chwili i bez uprzedzenia. Utylizacja: Urządzenie przeznaczone jest do długotrwałej pracy. Urządzenie należy zutylizować w sposób przyjazny dla środowiska, zgodnie z odpowiednimi przepisami. Przechowywać z dala od dzieci: Nie pozwalać dzieciom bawić się urządzeniem lub przebywać w jego pobliżu. Przyłącze elektryczne: Oczyszczacz powietrza HL 800 jest przystosowany do pracy z zasilaniem 230 V / 50 Hz. Przyłącze musi być zabezpieczone bezpiecznikiem 10A. Stosować wyłącznie z wtyczkami ochronnymi i gniazdami z wtykiem ochronnym! Stosowane gniazda muszą być uziemione i zabezpieczone wyłącznikiem różnicowoprądowym o prądzie różnicowym co najmniej 30 mA. Chronić kabel zasilający przed uszkodzeniem: Nigdy nie używać urządzenia z uszkodzonym kablem zasilającym. Jeśli kabel zasilający jest uszkodzony, należy go wymienić na kabel tego samego typu i o tych samych parametrach. Przedłużacze: Stosować wyłącznie zatwierdzone przedłużacze! Obchodzić się ostrożnie: Nie wolno upuszczać ani rzucać urządzeniem, ponieważ może to spowodować uszkodzenie elementów lub przewodów. Pracować na twardej powierzchni: Urządzenie należy zawsze stawiać na twardej, równej powierzchni. Przechowywać w suchym miejscu: Nie używać urządzenia w kałużach lub stojącej wodzie. Nie przechowywać i nie używać na zewnątrz. Jeśli przewody elektryczne lub jakakolwiek część urządzenia ulegną zamoczeniu, należy je dokładnie wysuszyć przed ponownym użyciem. Nie zasłaniać otworów wentylacyjnych: Nie wolno zakrywać ani blokować wlotów i wylotów powietrza. Środowisko: Nie stosować w strefach zagrożonych wybuchem.78

4. Zastosowanie / obszary zastosowania

W nieoczyszczonym powietrzu wewnątrz pomieszczeń zwykle występują liczne patogeny. Do tej grupy należą zarodniki pleśni, bakterie, sierść zwierząt, a przede wszystkim alergeny kurzu domowego (odchody roztoczy, ekskrementy), ale także metale ciężkie, sadza i włókna mineralne. Szczególnie w ciepłe dni lub w okresie grzewczym powstają duże ilości tych cząsteczek, które wraz z kurzem w powietrzu w pomieszczeniu są unoszone w powietrzu pomieszczenia. Po spożyciu przez drogi oddechowe, cząsteczki wchodzą w kontakt z naszymi błonami śluzowymi i wywołują znane objawy alergii. Oczyszczacze powietrza HEYLO mogą znacznie zmniejszyć stężenie tych cząsteczek i gazów, aby uzyskać zdrowe powietrze w pomieszczeniach. Urządzenia te są zazwyczaj stosowane w następujących obszarach: Domy prywatne, biura, sale konferencyjne i szkoleniowe, szkoły i urzędy, gabinety lekarskie i centra fitness. We wszystkich miejscach, w których przebywają ludzie, urządzenia te mogą znacząco poprawić jakość powietrza. W miejscach, w których mogą występować patogeny, takie jak bakterie i wirusy, można zmniejszyć ryzyko infekcji.

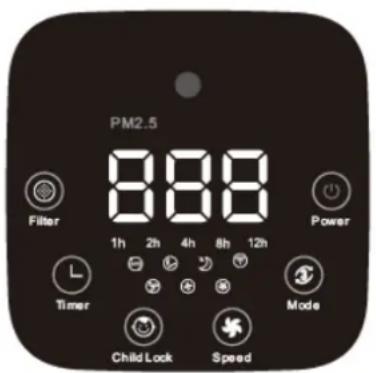

5. Uruchomienie / obsługa

Aby włączyć/wyłączyć urządzenie, nacisnąć przycisk zasilania, aby uruchomić urządzenie. Praca rozpocznie się w trybie automatycznym W tym trybie pracy prędkość obrotowa silnika jest kontrolowana przez czujnik. Prędkość obrotowa silnika wentylatora reguluje się automatycznie w trzech stopniach, w zależności od jakości powietrza. Im więcej cząsteczek w powietrzu, tym wyższa prędkość obrotowa silnika wentylatora. Aby wyłączyć, nacisnąć ponownie przycisk, a urządzenie przejdzie w tryb gotowości.

Nacisnąć przycisk „Speed”, aby zmienić prędkość wentylatora. Można wybrać 3 poziomy wydatku powietrza przez wielokrotne dotknięcie.

Za pomocą przycisku Mode można wybrać 3 programy: W trybie automatycznym, urządzenie automatycznie wybiera odpowiednią prędkość wentylatora w zależności od jakości powietrza. W nocy urządzenie automatycznie zmniejsza moc. Funkcja jonizacji jest włączona. Jakość powietrza79

Program turbo jest przydatny w przypadku dużego zanieczyszczenia powietrza, np. przez dym papierosowy. Urządzenie pracuje wtedy na najwyższych obrotach. Nacisnąć przycisk „Sleep”, aby ręcznie ustawić urządzenie na najcichszy poziom głośności. Powoduje to zakończenie trybu automatycznego. Wszystkie lampki i wyświetlacze są wyłączone, a wentylator pracuje na najniższym stopniu. Nie reaguje już na czujnik powietrza.

Gdy urządzenie jest włączone, można użyć przycisku „Timer”, aby urządzenie pracowało automatycznie przez określony czas. Okres ten może być wybrany w zakresie od 30 minut do 12 godzin. Naciskać przycisk do momentu, aż na wyświetlaczu pojawi się żądana godzina. Po upływie 5 sekund od ostatniego uruchomienia urządzenie przełącza się z powrotem na wskazanie jakości powietrza (wartość PM2.5). Aby ponownie wyłączyć funkcję timera, należy naciskać przycisk do momentu, aż nie zaświeci się żaden ze wskaźników godzinowych pod wyświetlaczem.

Naciśnij przycisk „Child Lock”, aby aktywować blokadę dziecięcą. Nacisnąć i przytrzymać przycisk blokady dziecięcej przez 5 sekund, aby zakończyć tę funkcję

Wskaźnik filtra zaświeca się na czerwono po 3000 h czasu pracy. Następnie należy wymienić główne filtry. Można zresetować wyświetlacz, naciskając przycisk przez 3 sekundy. Wówczas licznik czasu pracy filtra zaczyna się od początku.

Funkcja WIFI Aby włączyć funkcję WIFI, należy nacisnąć i przytrzymać przycisk Mode przez 5 sekund (bez włączania zasilania). Wzorzec WiFi zmienia się na stan flash. Teraz należy przełączyć telefon komórkowy w tryb parowania. Aplikacja i urządzenie są połączone. Więcej informacji na ten temat można znaleźć w instrukcji obsługi sieci WLAN dla telefonu komórkowego. Jeśli urządzenie znajduje się w środowisku, w którym nie ma sieci Wi-Fi, ikona WIFI nie będzie świecić. Po włączeniu urządzenia symbol WiFi miga powoli. Dopiero po odebraniu sygnału WiFi wskaźnik zaświeci się na stałe. Teraz urządzenie może być obsługiwane przez telefon komórkowy zarówno w trybie gotowości, jak i w trybie pracy.

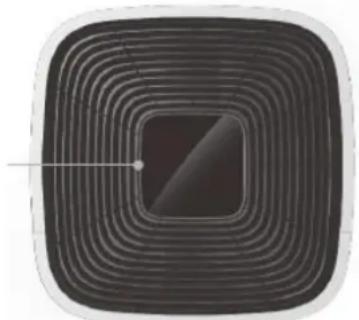

Wskaźnik jakości powietrza

Wartość PM2.5 Jakość powietrza Kolor wyświetlacza poniżej 100 bardzo dobre zielony 101-200 dobre niebieski 201-300 niedobre pomarańczowy ➢ 300 złe czerwony

Czujnik światła: W trybie Auto produkt przechodzi w tryb uśpienia, gdy oświetlenie otoczenia spada poniżej wartości <5×. Opuszcza tryb uśpienia80

ponownie po przekroczeniu <5× przez 3 minuty, a następnie przełącza się z powrotem do trybu Auto.

Produkt wyposażony jest w pilot zdalnego sterowania zasilany suchymi ogniwami litowymi 3V. (Proszę wyjąć suche ogniwa, jeśli nie zamierzają Państwo używać pilota przez dłuższy czas.) Elementy sterujące na interfejsie użytkownika w urządzeniu i na pilocie zdalnego sterowania odpowiadają sobie bezpośrednio: Wszystkie funkcje i tryby pracy są zasadniczo identyczne.

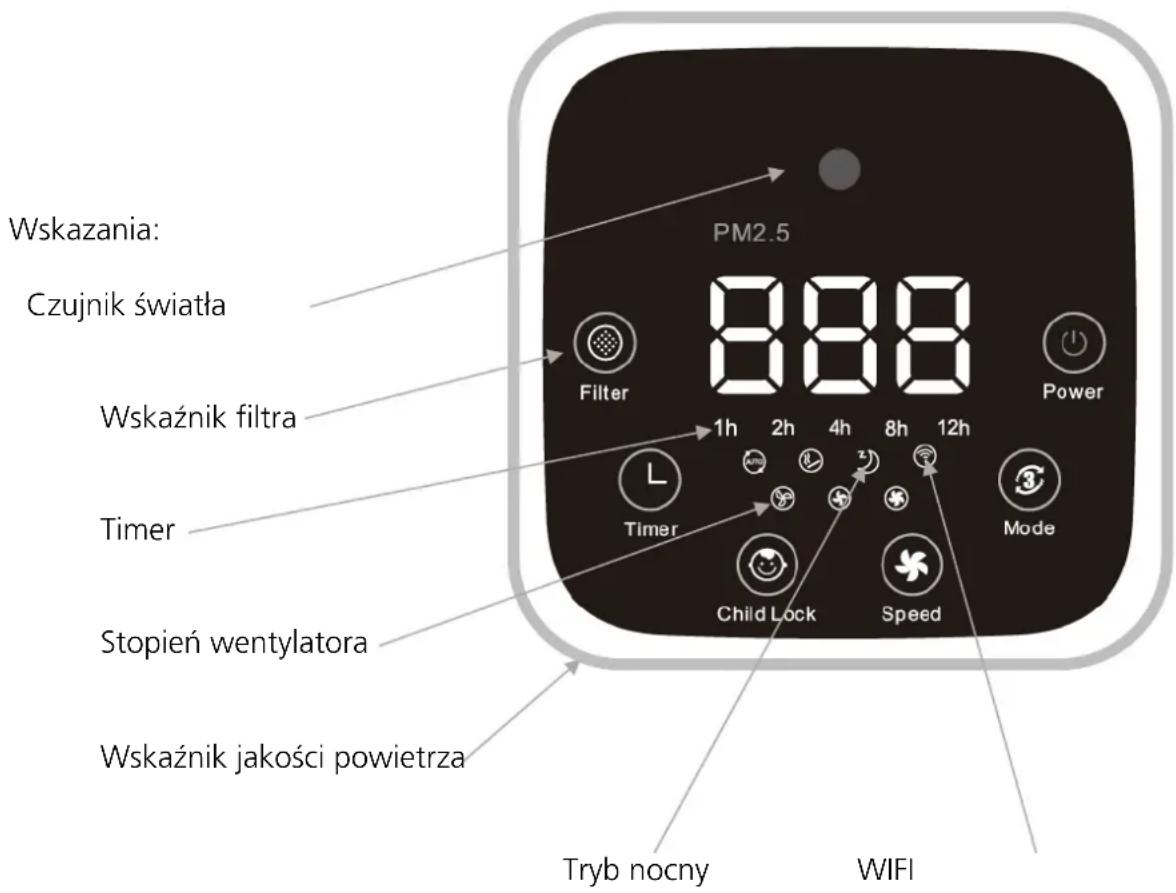

Wskazania: Czujnik światła

Wskaźnik jakości powietrza

6. Wymiana filtra (instalacja filtra)

Wymiana filtra głównego jest sygnalizowana przez urządzenie. Filtry wstępne powinny być regularnie czyszczone, co najmniej raz w miesiącu. Co 3000 godzin (ok. 2 razy w roku) miga wskaźnik filtra. Po wymianie filtra HEPA należy wyzerować wyświetlacz, naciskając przycisk „Filter” przez 5 sekund.81

Zdjąć przednią pokrywę z obu stron.

Wyjąć filtr wstępny. Wcisnąć w dół na dwie wypustki filtra wstępnego, aby go wyjąć.

Filtr główny można wyjąć z urządzenia za małą wypustkę. WSKAZÓWKA: Upewnić się, że pasek mocujący jest skierowany na zewnątrz. WSKAZÓWKA: Przed pierwszym użyciem filtry należy wyjąć z opakowania ochronnego.

Aby wyczyścić wylot powietrza, należy podnieść kratkę z boku z symbolem Δ. Teraz można wyczyścić cały obszar za pomocą ściereczki do kurzu.

Czyszczenie czujnika jakości powietrza Z tyłu urządzenia znajduje się klapka, za którą zamontowany jest czujnik. Otworzyć klapkę i ostrożnie wyczyścić czujnik za pomocą patyczka z watą. WSKAZÓWKA: Należy to robić co 2 miesiące lub gdy wyświetlacz wykazuje trwale niską jakość.

Utylizacja filtrów: Filtry mogą być wyrzucane razem z odpadami domowymi. Jeśli urządzenie było używane w zanieczyszczonym powietrzu, zużyte filtry należy zapakować hermetycznie w worki i zutylizować w odpowiedni sposób. W przypadku skażenia wirusami należy odczekać czas, w którym wirusy mogą obumrzeć, lub przy wymianie filtra założyć rękawice i maskę ochronną (min. FFP2).82

7. Czyszczenie i wymiana filtrów

Filtr wstępny: filtr wstępny (filtr zgrubny) klasy G4 zgodnie z normą EN779

• Filtry wstępne dla filtrów głównych

• Filtry do szczególnie dużych pyłów do 3 µm

• Wydajność separacji 85-98% przy 10 µm i 30-55% przy 1 µm

• Zbieranie grubego pyłu Czyszczenie i wymiana filtrów:

• Powierzchnia może być odkurzana odkurzaczem.

• Filtr można również wypłukać czystą wodą, ale przed ponownym włożeniem musi on być całkowicie suchy. Czyszczenie 2 x w miesiącu i wymiana filtra co 2 lata

Opcjonalny filtr główny E11: Filtr łączony z filtrem węglowym i filtrem EPA E11

• do zawiesin i cząstek stałych do 1 µm

• Skuteczność separacji 99,9%

• nadaje się do pomieszczeń o wysokich wymaganiach

wymiana filtra 1 raz w roku

Opcjonalny filtr antywirusowy: Filtr łączony z filtrem węglowym i filtrem HEPA HEPA H14

• do zawiesin i cząstek stałych do 1 µm

• Skuteczność separacji 99,995 %

• nadaje się do pomieszczeń o najwyższych wymaganiach, w laboratoriach, w przemyśle, jak również w medycynie. wymiana filtra 1 raz w roku

Jonizator Jonizator jest umieszczony wewnątrz urządzenia i nie można go wymienić. Funkcja ta jest normalnie włączona. Aby wyłączyć tę funkcję, naciśnij przycisk przycisk filtru" i "przycisk trybu pracy", aż zostanie wyemitowany sygnał akustyczny. 1 sygnał: funkcja jest włączona 2 dźwięki: funkcja jest wyłączona83

Czujnik cząstek Celem wskazań jakości powietrza, czujnik mierzy cząsteczki w powietrzu w pomieszczeniu. Czujnik ten należy również regularnie czyścić.

W tym celu należy otworzyć klapkę z tyłu (Ilustr. 1) i ostrożnie przetrzeć czujnik patyczkiem z watą.

8. Wskazówki dotyczące instalacji

W przypadku zastosowania komercyjnego, przy instalacji i użytkowaniu oczyszczacza powietrza HL 800 należy przestrzegać przepisów prawnych obowiązujących w danym kraju. W Niemczech należy przestrzegać m.in. następujących przepisów:

• Rozporządzenie w sprawie miejsca pracy par. 5 i 14

• Dyrektywa w sprawie miejsca pracy ASR 5

• Przepisy dotyczące zapobiegania wypadkom VBG 43

• Rozporządzenie w sprawie substancji niebezpiecznych z dnia 01.01.2005 r

• BGR 128 (stowarzyszenie zawodowe)

• TRGS 519 (podczas prac z azbestem) (dostępne w: Deutsches Informationszentrum für technische Regeln (DITR) w DIN, Burggrafenstraße 6, 10787 Berlin). Firma HEYLO nie ponosi odpowiedzialności za szkody wynikające z niewłaściwego lub nieprawidłowego montażu i użytkowania oczyszczacza powietrza HL 800.

9. Wyłączenie z eksploatacji i utylizacja

Urządzenia HEYLO przeznaczone są do długoletniej pracy. Utylizacja musi być przeprowadzona w sposób przyjazny dla środowiska, zgodnie z obowiązującymi przepisami prawnymi. Urządzenie można bezpłatnie oddać do utylizacji u dowolnego wyspecjalizowanego sprzedawcy.

Patyczek z watą Ilustr. 184

Typ urządzenia HL 800 Maks. przepływ powietrza (m³/h)

CADR w przeliczeniu na oczyszczone z formaldehydu powietrze (m³/h)

Maks. przepływ powietrza z PTFE filtrem HEPA H14 (opcja) (m³/h)

Stężenie anionów (mln/cm³))

Wskaźnik jakości powietrza dobre (zielony), przeciętne (niebieski), złe (pomarańczowy), bardzo złe (różowy) Typ filtra / metoda czyszczenia Filtr wstępny, filtr z węglem aktywnym+HEPA, jonizacja Klasa filtra EPA / HEPA Wielkość pomieszczenia* EPA E11 (przy 5 / 3 krotnej wymianie powietrza) (m²) 66 / 111 Wielkość pomieszczenia* HEPA H14 (przy 5 / 3 krotnej wymianie powietrza) (m²) 53/88 Przyłącze elektryczne (V/Hz) 230 / 50 Moc (W)

Głośność min (dB(A) / 3 m)

Głośność maks. (dB(A) / 3 m)

długość/szerokość/wysokość (mm) 400 / 400 / 669 Waga (kg)

*Wymiary pomieszczeń obliczone przy wysokości pomieszczenia 2,40m Uwaga: Dane techniczne mogą ulec zmianie w trakcie dalszego rozwoju bez wcześniejszej zapowiedzi. Niektóre wartości są wartościami przybliżonymi.85

11. Konserwacja / rozwiązywanie problemów

Ostrzeżenie: Niebezpieczeństwo porażenia Przed przystąpieniem do prac konserwacyjnych urządzenie musi być odłączone od sieci elektrycznej. Nie należy czyścić elementów elektrycznych za pomocą węża z wodą lub myjki ciśnieniowej, ponieważ woda może dostać się do elementów elektrycznych i spowodować porażenie prądem. Podczas demontażu komponentów należy ręcznie przekręcać śruby, aby uniknąć uszkodzenia gwintów! Wyszukiwanie i rozwiązywanie problemów Problem Możliwa przyczyna Rozwiązanie Urządzenie nie odpowiada po włączeniu

• Brak zasilania urządzenia

• Urządzenie nie stoi na równej powierzchni

• Przednia pokrywa nie jest prawidłowo zamknięta

• Blokada przed dziećmi aktywna

1. Upewnić się, że wtyczka zasilania jest

całkowicie włożona do gniazdka, a następnie nacisnąć przycisk zasilania, aby włączyć zasilanie.

2. Upewnić się, że pokrywa przednia jest

prawidłowo założona.

3. Upewnić się, że produkt jest prawidłowo

ustawiony na równej powierzchni

4. Gdy na wyświetlaczu pojawi się

zabezpieczenie przed dziećmi, nacisnąć przycisk Child Lock przez 5 sekund, aby wyłączyć blokadę i korzystać z urządzenia. Powietrze jest zanieczyszczone, ale wyświetlacz pokazuje czysty stan (zielony) Pozycja urządzenia jest niekorzystna Ustawić urządzenie w inny sposób, aby powietrze w pomieszczeniu mogło być lepiej absorbowane. Wskaźnik jakości powietrza jest nadal bardzo słaby (czerwony), mimo że produkt jest włączony od dłuższego czasu. Zabrudzony czujnik powietrza Oczyścić czujnik cząstek stałych za pomocą patyczka z watą zgodnie z opisem w rozdziale „Czyszczenie i wymiana filtra”. Jeśli z urządzenia dochodzą dziwne dźwięki (stukanie, ćwierkanie) Jonizator zapylony Powiadomić serwis HEYLO Jeżeli produkt dziwnie pachnie Filtr nasycony

1. Wyczyścić otwór powietrza dolotowego i

filtr wewnętrzny (filtr wstępny, filtr zintegrowany).

2. Jeśli od dłuższego czasu nie wymieniano

filtra, należy zakupić nowy filtr i wymienić. Jeżeli produkt nie poprawia jakości powietrza w sposób zauważalny nawet po długim okresie eksploatacji

• Filtr został nie wyjęty z opakowania ochronnego

• Nieprawidłowo włożony filtr

1. Upewnić się, że opakowanie filtra (torebka

z tworzywa) wewnątrz produktu zostało prawidłowo usunięte.

2. Upewnić się, że kolejność kombinacji

filtrów jest prawidłowa. Gdy produkt jest włączony i krótko po tym automatycznie przechodzi w tryb uśpienia Nieprawidłowy tryb pracy Proszę wyłączyć tryb uśpienia (tryb nocny).86

12. Akcesoria opcjonalne

Opis Nr art. HEYLO Filtr wstępny

Standardowy filtr główny (filtr węglowy / EPA E11)

Filtr antywirusowy (filtr węglowy / HEPA H14)
