MANUALE UTENTE HL 800 PLUS Heylo
Dichiarazione di conformità CE, IIA Conforme alla Direttiva Macchine 2006/42/CE,
Per i dispositivi della serie: Purificatore d'aria
Tip: HL 800
HEYLO GmbH, Im Finigen 9, 28832 Achim, dichiarare che le macchine di cui sopra, se installate, sottoposte a manutenzione e utilizzate in modo conforme alle istruzioni per l'uso e secondo quando si considera a regola d'arte, soddisfano i requisiti fondamentali di sicurezza e salute della Direttiva "Macchine", nonché delle seguenti norme e disposizioni.
Direttive CE applicabili:
Direttiva Macchine 2006/42/CE
Direttiva EMC 2014/30/UE
RoHS 2011/65/UE
In caso di modifiche alle machine nella autorizzazione, la presente dichiarazione perdera la sua validità.
Norme applicate e parzialmente applicate:
DIN EN 60 335-1
DIN EN 60 335-2-65
Achim, 11.11.2020
Indice
- Informazioni generali 40
2.Contenuto della fornitura 40 - Istruzioni sulla sicurezza 41
- Impiego / Campi di applicazione 41
- Messa in funzione / Utilizzo 42
- Sostituzione del filtrio (installazione del filtrò) 44
- Pulizia e sostituzione del filtro 46
8.Normedi installatione 47 - Disattivazione e smaltimento 48
- Dati tecnici 48
- Manutenzione / Diagnostica 49
- Accessori opzionali 50
- Schema elettrico 50
1. Informazioni generali
ATTENZIONE: Leggere prima della messa in funzione!
Si prega di atteneri scrupolosamente alle indicazioni delle presenti istruzioni per l'uso. Il mancato rispetto comporta la perdita della garanzia. Il produttore non si assume alcuna responsabilità per i danni immediati e successivi dovuti al mancato rispetto delle istruzioni.
L'HL 800 è un dispositivo mobile di filtraggio dell'aria. L'aria viene aspirata dall'ambiente e condotta atraverso un sistema di filtraggio a 4 livelli. I livelli di filtraggio consistono in un prefiltro, un filtro combinato 2in1 per gas e particolato e un generatore di plasma
I singoli livelli hanno le seguenti funzioni:
1^ livello
Prefiltro
Come prefiltro viene impiegato un filtro lavabile in plastica. Il prefiltro trattiene particelle di polvere grossolane più grande di 5 micrometri, comme polvere domestica, forfora e pollini. Il filtrlo può essere sciacquato con acqua ed è riutilizzabile più volte. HEYLO consiglia di sostituire il prefiltro una volta all'anno.
2^ + 3^ livello
Filtro a carbone:
Il filtro per la formaldeide con carbone attivo pulisce l'aria da odori, gas e sostanze indesiderate.
Pulisceanche l'aria dalla dannosa formaldeide. Le sostanje sono assorbite dal assorbito dal carbone attivo.
Filtro delle particelle in sospensione: (non sono inclusi nella fornitura)
Version 1: filtrlo H14 secondo EN1822
I filtri HEPA di classe H14 sono utilizzati, tra l'alto, in aree mediche come unità di terapia intensiva e lavoratori, nelle camere bianche e in altre aree igieniche. Per La selezione della classe del filtro dipende dall'uso previsto. I filtri sono conformi alle norme EN e certificati. I filtri H14 catturano il 99,995% di tutte le particelle sospese da una dimensione di 0,1 m ,in modo che il filtraggio dei virus sia possibile e che, per esempio, i coronavirus siano resi innocui. sono resi innocui
Variante 2: filtrlo E11 secondo EN1822
I filtri EPA di classe E11, sono utilizzati, tra l'altro, in aree di vita e di lavoro come usato. La selezione della classe del filtro dipende dall'uso previsto. I filtri sono conformi alle norme EN e certificati. I filtri E11 catturano il 99,5% di tutte le particelle sospese da una dimensione di dimensione di 0,1 m , in modo che sia possibile la filtrazione di polvere, batteri e polline.
4^ livello
Ionizzazione
Con la creazione di campi elettrici forti, gli ionizzatori sono in grado di caricare elettricamente determinate particelle dell'aria, augmentando la concentrazione ionica nell'aria ambientale. Le particelle caricate sono maggiormente reattive e riesconoosi a restruggere le molecole odorose e altre sostanze nocive. Allo stesso tempo, particelle con carica diversa si attraggono e formano accumuli di dimensioni maggiori che precipitano più velocamente al suolo, dove possono essere filtrate più facilmente.
2. Contenuto della fornitura
1xunitàfiltroHL800
- 1 x pre-filtro
- 1 x telecomando
1xmanuale d'istruzioni
3. Istruzioni sulla sicurezza
Gruppo di destinatari: Il presente manuale è rivolto all'utente che installa e utilizes il dispositorio.
Copyright: La riproduzione di questo manuale, interamente o in parte, è consentita esclusivamente previa autorizzazione scritta da parte di HEYLO GmbH!
Riserve: HEYLO GmbH si riserva il diritto di apportare in qualsiasi momento, alla preavviso, modifiche e miglioramenti al prodotto e al manuale.
Smaltimento: Il dispositorio è concepito per un funzionamento pluriennale. In caso di necessità di smaltimento, ciò dovrá avvenire in modo conforme alle disposizioni di legge in materia, nel rispetto dell'ambiente.
Tenere lontano alla portata dei bambini: Non permettere ai bambini di giocare con il dispositivo o nelle sue vicinanzi.
Collegamento elettrico: Il purificatore d'aria HL 800 è concepito per il funzionamento con 230 V/50 Hz. Il collegamento deve essere protetto con 10A.
Utilizzare esclusivamente con spina e presa Schuko! Le prese utilizzate devono essere a terra e protette con un salvavita di almeno 30mA
Proteggere il cavo elettrico dal danneggiamento: Non utilizzato mai il disposativo con un cavo elettrico danneggiato. Se il cavo elettrico è danneggiato, è necessario sostituiro con un cavo dello stesso tipo e delle stesse dimensioni.
Cavo di prolunga: Utilizzare sostanto cavi di prolunga omologati!
Trattare con cura: Non lasciar cadere né lanciare il dispositivo, in quanto ciò può danneggiare i loro componenti o il cablaggio.
Lavorare su una superficie stabile: Collocare il dispositivo soltanto su superfici piane e stabili.
Mantenere asciutto: Il dispositorio non può essere in funzione all'interno di pozzanghere o acqua stagnante. Non custodire né mettere in funzione all'aperto. Se i cavi elettrici o parti del dispositorio si bagnano, prima di utilizzato nuovamente asciugare completeness il dispositorio.
Mantenere libere le aperture di aerazione: Non copire né ostruire le aperture di ingresso e fuoriuscita dell'aria.
Ambiente: Non impiegare in aree soggette al rischio di esplosioni.
4. Impiego / Campi di applicazione
Nell'aria ambientale non trattata sono solitamente presenti numerousi agenti patogeni. Tra di dati ci sono le spore della muffa, batteri, peli di animali e soprattutto allergeni della polvere domestica (escrementi di acari e di altri organismi), maanche metalli pesanti, fuliggine e fibre metalliche. Specialmente nelle giornate calde o nei periodi in cui si accende il riscaldamento si sviluppa una grande quantità di quello sostanze in sospensione, che volteggiano nell'aria ambientale insieme alla polvere domestica. In seguito all'inalazioneattraverso le vie respiratoriè, queste particelle entrano in contatto con le nostre mucose e scatenano le note reazioni allergiche.
I purificatori d'aria HEYLO sono in grado di ridurre la concentrazione di tali sostanze in sospensione e gas per rendere salute l'aria ambientale.
Questi dispositivi sono impiegati tipicamente nelle seguenti aree:
Abitazioni private, uffici, sale per conferenze e corsi, scuole, sedi amministrative, studi medici e palestre.
In tutte le aree in cui soggiornano persone questi dispositivi consentono di migliorare notevolmente la qualita dell'aria.
Nelle are in cui possono essere presenti agenti patogeni, come batteri e virus, è possible ridurre il rischio di infezione.
5. Messa in funzione / Utilizzo

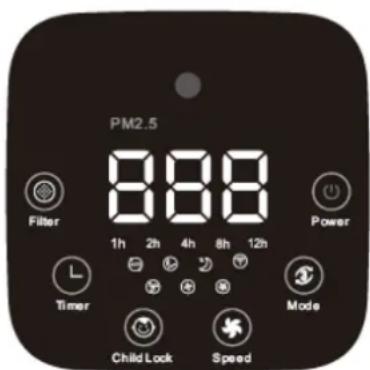

Qualità dell'aria

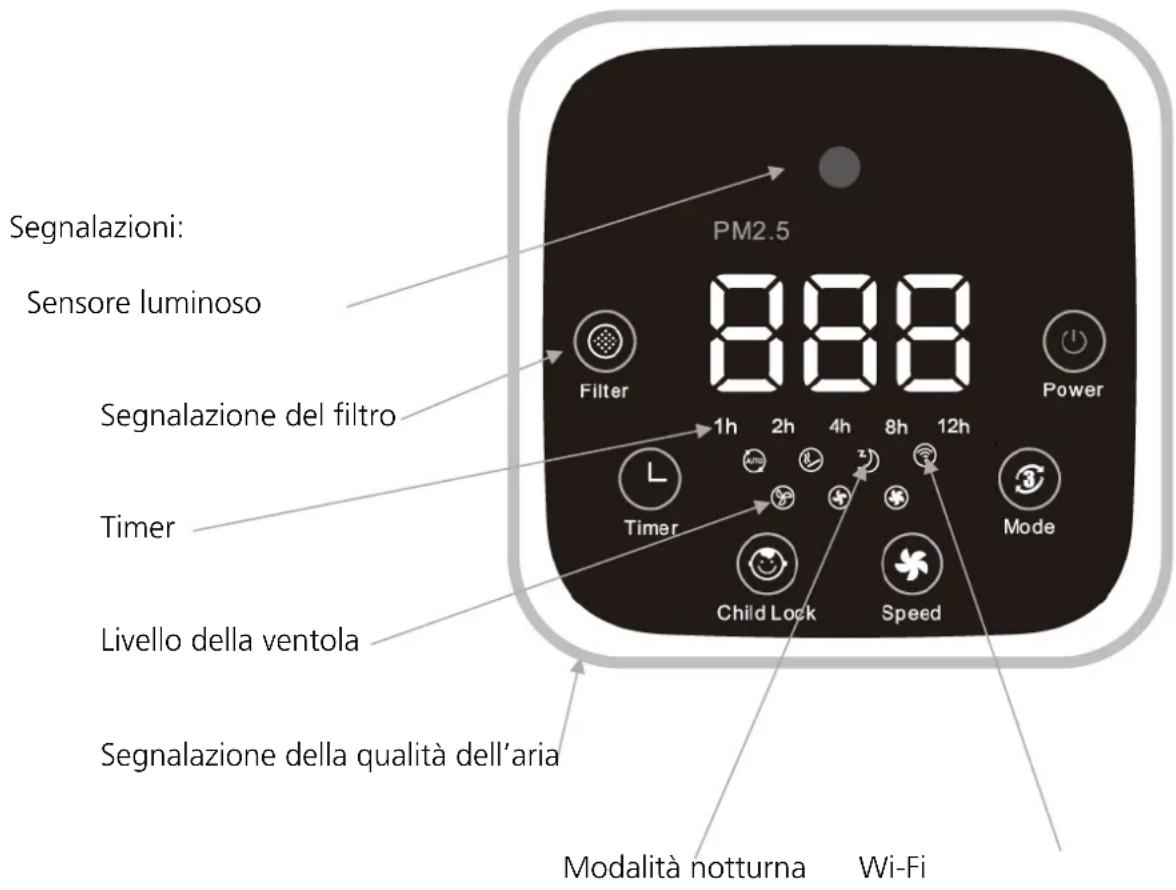

| Power | Per accendere/spegnere il dispositivo premere il tasto di accensione. L'avvio è in modalità automatica. Con questa modalità operativa il numero di giri del motore viene controllato tramite un sensore. La velocità del motore della ventola si regola automaticamente in tre livelli a seconda della qualità dell'aria. Quanto più particelle sono presenti nell'aria, tanto più alto sarebbe il numero di giri del motore della ventola. Per lo spegnimento premere di nuovo lo stesso tasto e il dispositivo passerà in modalità standby. | ||
| Premere il tasto "Speed" per modificare il numero di giri della ventola. Premendolo ripetutamente è possibile scegliere tra i 3 livelli di potenza della ventola. | |||
| Con il tasto Mode è possibile scegliere tra 3 programmi: AUTO Nella modalità automatica, il dispositivo selezione automaticamente la potenza della ventola adatta a seconda della qualità dell'aria. Di notte il dispositivo riduce automaticamente la propria attività. La funzione di ionizzazione è in funzione. Il programma Turbo è consigliato in caso di forte contaminazione dell'aria, ad esempio dovuta al fumo di sigaretta. Il dispositivo sareà+dunque in funzione al livello massimo della ventola. Premere il tasto "Sleep" per portare manually il dispositivo al livello di funzionamento con la massima silenziosità. In quello modo viene interrotta la modalità automatica. Tutte le lui e i display si spengono e la valvola gira al livello minimo. Non reagisce più al sensore dell'aria. | |||
| Quando il dispositorio è accesso, con il tasto "Timer" è possibile tenere in funzione automaticamente il dispositorio per un determinato arco di tempo. Questo periodo può essere impostato da 30 minuti a 12 ore. Premere il tasto tante volte quante sono necessarie per far apparire sul display il tempo desiderato. 5 secondi dopo l'ultimo contatto il dispositorio tornerà alla visualizzazione della qualità dell'aria (valore PM2.5). Per disattivare nuovamente la funzione timer, tenere premuto il tasto finché non si illuminerà più nessuna delle ore visualizzate sotto il display. | |||
| Premere il tasto "Child Lock" per attivare il blocco per i bambini. Tenere premuto il tasto del blocco per i bambini per 5 secondi per disattivare la funzione. | |||
| La segnalazione del filtrò si illumina in rosso dopo 3000 h di funzionamento. In tal caso occorre sostituire i filtri principali. Le segnalazioni possono essere resettate premendo il tasto per 3 sec. Dopo il reset il timest del filtrò riparte da zero. | |||
| Funzione Wi-Fi Per attivare la funzione Wi-Fi, tenere premuto il tasto della modalità per 5 secondi (senza accendere il dispositorio). Il simbolo del Wi-Fi si illuminerà. Impostare il Telefono cellulare nella modalità di accoppiamento. L'APP e la macchina sono accopiaste. Per maggiori informazioni consultare le istruzioni sul WLAN per i Telefoni cellulari. Dopo che l'accoppiamento è avvenuto correttamente sarebbe visualizzato il simbolo del Wi-Fi. Se il dispositorio si trovare in un ambiente in cui non è disponibile il Wi-Fi, il simbolo corrispondente non si illuminerà. Doplo l'accensione del dispositorio, il simbolo del Wi-Fi lampeggerà lentamente. Solo quando viene ricevuto il segnale del Wi-Fi la segnalazione corrispondente si illumina in modo permanente. A quello punto è possibile utilizzato il dispositorio in modalità standby o operativatramite il cellulare. | |||
| Visualizzazione della segnalazione della qualità dell'aria | |||
| Valore PM2.5 | Qualità dell'aria | Colore delle segnalazioni | |
| meno di 100 | ottoma | verde | |
| 101-200 | buona | blu | |
| 201-300 | cattiva | arancione | |
| >300 | scarsa | rosso | |
| Sensore luminoso: Nella modalità automatica il prodotto passa alla modalità di riposo quando la luce ambientale scende al dipetto del valore <5x. Il prodotto esce alla modalità di riposo quando il valore della luce ambientale supera <5x per 3 minuti e quindi torna nuovamente alla modalità automatica. | |||
Con il prodotto è incluso alla consegna un un telecomando alimentato da batterie a secco al litio 3V. (Rimuovere le batterie a secco se non si utilizes il telecomando per lunghi periodi.) Gli elementi di lavoro presenti sul dispositorio e sul telecomando corrispondono esattamente: tutte le funzioni e le modalità operative sono fondamentalemente identiche.
6. Sostituzione del filtro (installazione del filtro)
La sostituzione del filtrio principale viene segnalata dal dispositorio.
Pulire i prefiltri periodicamente almeno 1 x al mese.
Ogni 3000 ore (ca. 2x all'anno) si illumina la segnalazione del filtro.
Successivamente alla sostuzione del filtrlo HEPA è possibile resettare la segnalazione premendo per 5 secondi il tasto "Filter".
| Rimuovere la copertura anteriore su entrambi i lati. | |
| Rimuovere i prefiltri. Per estrarre il prefiltro, premere le due linguette verso il basso. | |
| Ilhetto principale può essere estratto dal dispositivo tirando la linguetta. AVVERTENZA: Assicurarsi che la cinghia di fissaggio si rivolta verso l'esterno. AVVERTENZA: Prima del primo utilizzo è necessario estrare i filtri dall'imballaggio protettivo. | |
| Per la pulizia dello scarico dell'aria rimuovere la griglia sollevandola dal lato con il simbolo Δ. In quello modo è possibile spolverare l'area con un panno. | |
| Pulizia del sensore della qualità dell'aria Sulla parte posteriore del dispositivo si trova un coperchio, dietro il quale è integrato il sensore. Apriere il coperchio e pulire con cautela il sensore servendosi di un bastancino cotonato. AVVERTENZA: Questa operazione dovrebbe essere eseguita agli 2 mesi oppure agli volta che viene segnalata in modo permanente una scarsa qualità dell'aria. |
Smaltimento dei filtri: I filtri possono essere smaltiti nei rifiuti domestici.
Se il disposito è stato impiegato in un ambiente con aria contenente sostanje tossiche, i filtri usati devono essere opportunamente smaltiti in sacchetti a chiusura ermetica.
In caso di contaminazione di virus, attendere il periodo di abbattimento dei virus o indossare quanti e mascherina (almeno FFP2) durante la sostituzione del filtr.
7. Pulizia e sostituzione del filtro
Prefiltro:
Prefiltro (filtr per polvere grossolana) classe G4 secondo EN 779
- Prefiltro per i filtri principali
- Filtropolveri di particolare grandezza fino a 3 m
- Rendimento del filtro 85-98% per 10 µm e 30-55% per 1 µm
Raccolta di polveri grossolane
Pulizia e sostituzione del filtro:
- La superficie può essere pulita con un aspirapolvere.
- É possibleanche sciacquare ilchiocon acqua pulita,ma è necessario farlo asciugare completeness prima di riutilizzarlo.
Pulizia 2 x al mese e sostituzione del filtro agli 2 anni
Filtro principale E11 opzionale:
Filtro combinato composto da categoria a carbone e除去 per materiale in sospensione EPA E11
per materiale in sospensione e particolato fino a 1 m
- rendimento filtrato 99.9%
- individato per ambienti con requisiti elevati
sopportuzione del filtrlo 1 x all'anno
Filtro per virus opzionale:
Filtro combinato composto da filtr o carbone e filtro per materiale in sospensione HEPA H14
per materiale in suspENSIONe particolato fino a 1 m
- rendimento filtrato 99,995 %
- significato per ambienti con i requisiti più elevati, nei lavoratori, nel settore industriale e in quello medico.
sopportuzione del filtro 1 x all'anno
Ionizzatore
Lo ionizzatore si trovava all'interno dell'unità e non può sostituito.
La funzione è normalmente attivata. Per spegnere la funzione, premere il tasto
il "tastofiltro" e i "tastomode" fino all'emissione di un segnale acustico.
1 tono: la funzione è attiva
2 toni: la funzione è disattivata
Sensore particolato
Per ottener informazioni sulla qualità dell'aria, un sensore misura il particolato presente nelle'aria ambientale. Anche quello sensore deve essere pulito regolarmente.
Figura 1
Bastoncino
Apriere l coperchio sul retro del dispositivo (figura1) e spolverare con cautela il sensore con un bastocino cotonato.
8. Norme di installmente
In caso di utilizzo commerciale, per l'installazione e l'impiego del purificatore d'aria HL 800 devono essere rispetto le norme di legge del rispectivo paese. In Germania devono essere applicate in particolare le seguenti norme:
- Ordinanza riguardante il luogo di lavoro §§ 5 e 14
- Direttiva riguardante il luogo di lavoro ASR 5
- Norme di prevenzione antifortunistica VBG 43
- Ordinanza sulle sostanze pericolose del 01.01.2005
BGR 128 (cassa previdenza di categoria contro gli infortuni sul lavoro)
TRGS 519 (in caso di lavoro a contatto con l'amiano)
HEYLO declina qualsiasi responsabilita per i danni derivati da installatione e impiego improprie e non conformi alle norme del purificatore d'aria HL 800.
9. Disattivazione e smaltimento
I dispositi vi HEYLO sono concepi per un funzionamento pluriennale. L'eventuale smaltimento devela avenire secondo le norme di legge applicabili vigenti e in maniera rispettoa dell'ambiente.
Il disposativo può essere consegovato Gratisamente per lo smaltimento presso qualsiasi rivenditore specializzato.
10. Dati tecnici
| Tipodi dispositivo | HL 800 |
| Volume d'aria max. (m3/h) | 800 |
| CADR (Clean Air Delivery Rate) (m3/h) | 800 |
| CADR in relazione all'aria purificata da formaldeide (m3/h) | 300 |
| Volume d'aria max. conhetto HEPA H14 PTFE (m3/h) | 630 |
| Concentrazione di anioni (Mio/cm3) | 10 |
| Segnalazione della qualità dell'aria | Buona (verde), nella media (blu), scarsa (arancione), pessima (rosa) |
| Tipodi dihetto / Tipologia di pulizia | Prefilterto, carbone attivo+filtro HEPA, ionizzazione |
| Classe filtrlo | EPA / HEPA |
| Dimensioni dell'ambiente* EPA E11 (con coefficiente di circolazione d'aria quintuplo o trio) (m2) | 66 / 111 |
| Dimensioni dell'ambiente* HEPA H14 (con coefficiente di circolazione d'aria quintuplo o trio) (m2) | 53/88 |
| Collegamento elettrico (V/Hz) | 230 / 50 |
| Potenza (W) | 90 |
| Rumorosità min (dB(A) / 3 m) | 33 |
| Rumorosità max (dB(A) / 3 m) | 42 |
| Lunghezza del cavo (m) | 2 |
| Classe IP | 20 |
| Lunghezza/larghezza/altezza (mm) | 400 / 400 / 669 |
| Peso (kg) | 14 |
*Dimensioni dell'ambiente calcolo con un'altezza dell'ambiente di 2,40m
Attenzione: I dati tecnici potranno subire modifiche nel tempo perché preavviso a seguito dello sviluppo successivo del prodotto. Alcuni valori sono solo approximativi.
11. Manutenzione / Diagnostica
Avverenza Pericolo di scossa elettrica
Il dispositivo deve essere scollegato alla rete elettrica prima di eseguire attività di manutenzione. I componenti elettrici non devono essere detersi con tubi irroratori né dispositi vi di lavaggio a pressione onde evitare l'infiltrazione d'acqua nel componente elettronico e il seguente rischio di scossa elettrica.
Quando si smontano i componenti, girare le viti manualmente al fine di evitare di danneggiare le filettature di avvitamento!
Diagnostica e risoluzione degli errori
| Problema | Possibile causa | Soluizione |
| Il dispositivo non reagisce all'accensione | Assenza di corrente di alimentazione per il dispositivo Il dispositivo non si trova su una superficie di appoggio piana La copertura anteriore non è chiusa correttamente La protezione per i bambini è attiva | 1. Assicurarsi che la spina sia completamente insertita nella presa di corrente e premere quindi il tasto di accensione per avviare il dispositivo.2. Assicurarsi che la copertura anteriore sia insertita correttamente.3. Assicurarsi che il prodotto sia collocato su una superficie di appoggio piana adatta.4. Se il display在哪 la protezione per i bambini, tenere premuto il tasto Child-Lock per 5 sec. per disattivare il blocco e utilizzato il dispositivo. |
| L'aria è contaminata ma il display indica che è pulita (verde) | La posizione del dispositivo è scorretta | Posizionare il dispositivo diversamente, in modo che l'aria ambientale possa essere raccolta meglio. |
| La segnalazione della qualità dell'aria è ancora)pessima (rosso) sebbene il prodotto sia più accesso da molto tempo. | Il sensore dell'aria è sporco | Pulire il sensore particolato con un bastoncino cotonato come descritto al punto "Pulizia e sostituzione del filtrò". |
| Se dal dispositivo proviene un rumore inconsistento (colpi, stridio) | Ionizzatore impolverato | Contattare l'assistenza HEYLO |
| Se il prodotto emana un odore particolare | Filtro satura | 1. Pulire l'ingresso dell'aria e i filtri interni (prefilterto, filtrato integrato).2. Se il filtrlo non viene utilizzato per un lungo periodo, acquistarse uno nuovo e sostituirlo. |
| Se il prodotto non migliorara più in modo considerevole la qualità dell'aria nemmeno dato un funzionamento prolongato | Il filtrlo non è stato estratto dall'imballaggio protettivo Il filtrlo non è stato insertito correttamente | 1. Assicurarsi che l'imballaggio del filtrlo (busta di plastica) sia stato rimioso correttamente dall'interno del prodotto.2. Assicurarsi che l'ordine della combinazione dei filtri sia rispetto correttamente. |
| Se il prodotto è accesso e peu dato passa automaticamente alla modalità di riposo | Modalità operativa scorretta | Disattivare la modalità Sleep (modalità notturna) |
12. Accessori opzionali
| Descrizione | HEYLO n. art. |
| Prefiltero | 1772007 |
| Filtro principale standard (filtrto a carbone / EPA E11) | 1772008 |
| Filtro per virus (filtrto a carbone / HEPA H14) | 1772006 |
| Ricambio telecomando | 1772004 |
| Batteria per telecomando | 1772005 |

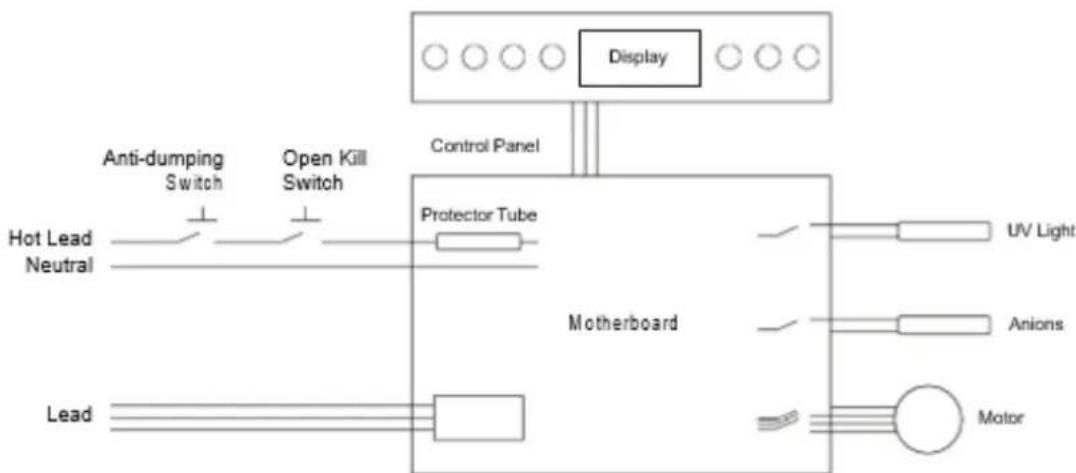

13. Schema elettrico
emita una senal acustica.
